Type de produit	Module à boutons lumineux AS-i (interrupteur industriel)
Marque	IFM
Modèle	AC2381
Version AS-interface	3.0, compatibilité descendante
Nombre max. de modules par maître	62
Entrées numériques	2 entrées (boutons 1 et 2)
Sorties numériques	2 sorties (LED 1 et 2)
LED intégrées	1 NF rouge, 1 NO verte (LED1 et LED2)
Profil AS-i	S-B.A.E
Mode d'adressage étendu	Oui
Alimentation	Via bus AS-i (24 V DC)
Connecteur de bus	M12, 5 broches
Couple de serrage du connecteur	0,3...0,5 Nm
Plage d'adressage	1A à 31B
Adresse par défaut	0
Matériau du boîtier	Acier inoxydable
Montage	Par trous, vertical ou horizontal
Entretien	Aucun entretien nécessaire
Élimination	Écologique selon les règlements nationaux
Sécurité	Mise hors tension avant montage/raccordement ; intervention par personnel qualifié
Documents complémentaires	Disponibles sur www.ifm.com

FOIRE AUX QUESTIONS - AC2381 IFM

Comment adresser le module AC2381 ?

L'adressage se fait via le connecteur M12 à l'aide d'une unité d'adressage (réf. AC1154). À la livraison, l'adresse est 0. Affectez une adresse libre entre 1A et 31B.

Comment raccorder électriquement le module ?

Raccordez la connexion AS-i à la prise M12. Serrez fermement avec un couple de 0,3...0,5 Nm. Assurez-vous que l'installation est hors tension avant le raccordement.

Que signifie la LED verte PWR ?

La LED verte PWR allumée indique que l'alimentation en tension AS-i est correcte.

Que signifie la LED rouge FAULT ?

La LED rouge FAULT allumée indique une erreur de communication AS-i : l'esclave ne participe pas à l'échange normal de données (par exemple, adresse d'esclave 0).

Quels sont les profils AS-i supportés par l'AC2381 ?

Le module supporte le profil S-B.A.E et le mode d'adressage étendu. Il est compatible avec la version AS-interface 3.0 et les versions antérieures.

Comment monter le module AC2381 ?

Montez le module par les trous existants. La position de montage peut être verticale ou couchée à plat. Mettez l'installation hors tension avant le montage.

Quelles sont les consignes de sécurité à respecter ?

Lisez la notice avant utilisation. Le montage, le raccordement et la maintenance doivent être effectués par du personnel qualifié. Mettez toujours hors tension avant intervention. Respectez les règlements nationaux et internationaux.

Le module nécessite-t-il un entretien particulier ?

Non, l'appareil ne nécessite aucun entretien. Assurez-vous simplement d'une élimination écologique en fin de vie selon les règlements nationaux.

Puis-je utiliser ce module avec un maître AS-i de version antérieure ?

Oui, le module est compatible avec la version AS-interface 3.0 et offre une compatibilité descendante avec les versions antérieures.

Où trouver des informations techniques supplémentaires ou des accessoires ?

Consultez le site www.ifm.com pour les données techniques, homologations, accessoires et informations complémentaires.

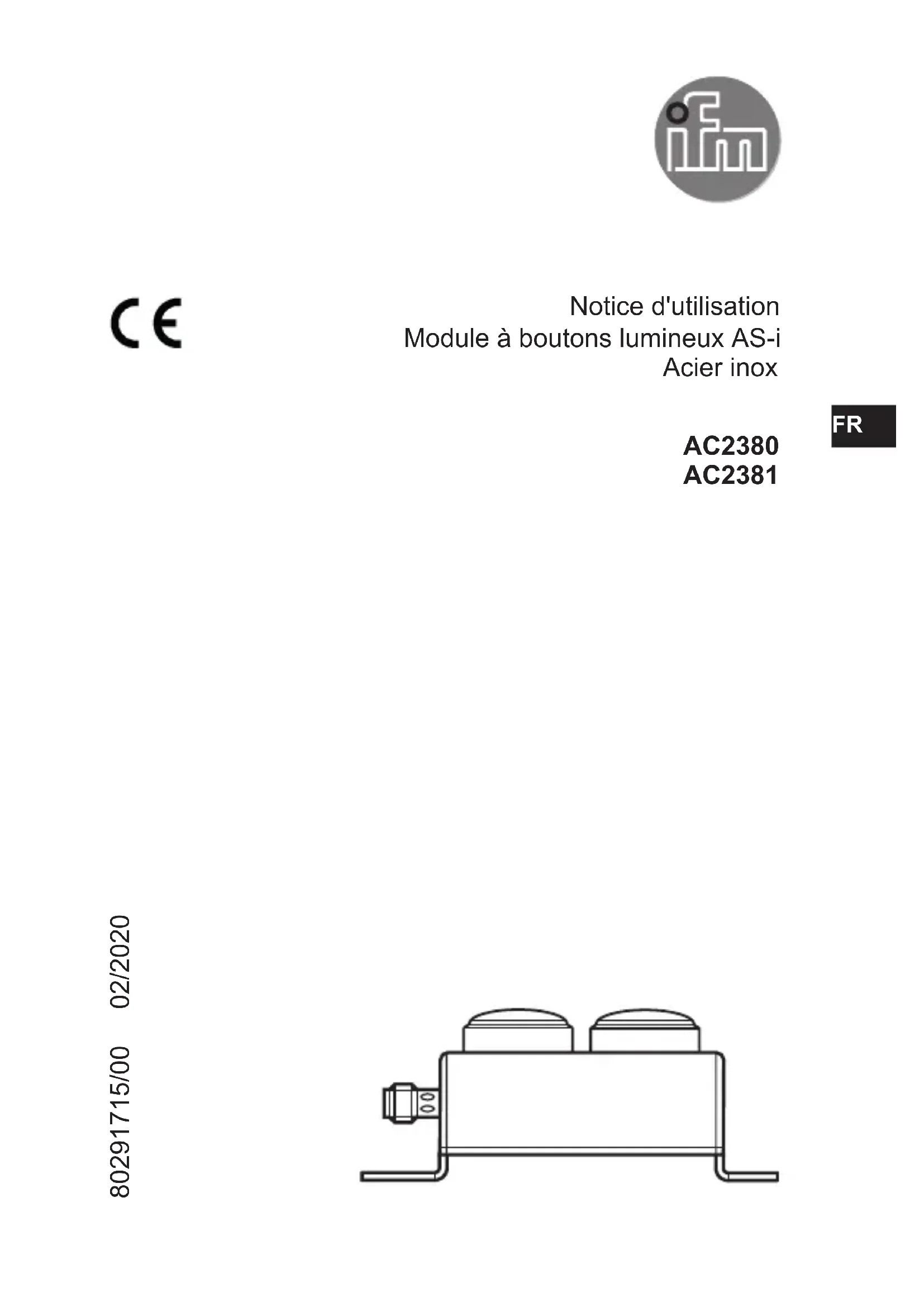

MODE D'EMPLOI AC2381 IFM

Notice d'utilisation

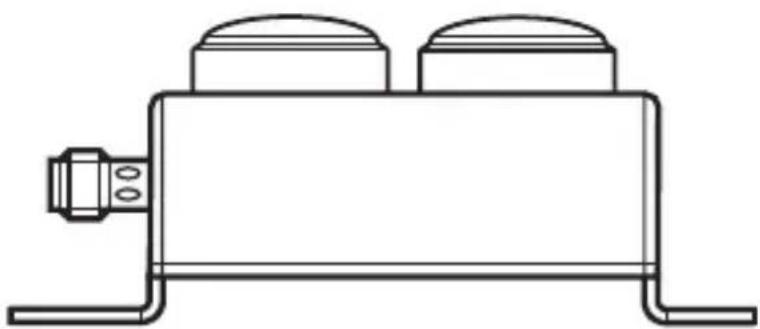

Module à boutons lumineux AS-i

Acier inox

AC2380

AC2381

1 Remarques préliminaires....3
1.1 Explication des symboles ....3
2 Consignes de sécurité ....3
3 Fonctionnement et caractéristiques....3
4 Montage....4
5 Raccordement électrique....4
5.1 Raccordement des broches/bits de données ....4
5.2 Bits de données....4
6 Adressage....5
7 Fonctionnement....5
8 Schéma d'encombrement....5
9 Maintenance, réparation et élimination....5

1 Remarques préliminaires

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Explication des symboles

▶ Action à faire

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

• Nombre maximal de modules par maître : 62
• Version AS-interface 3.0, compatibilité descendante

4 Montage

▶ Mettre l'installation hors tension avant le montage.

▶ Montage par les trous existants.

La position de montage peut être verticale ou couchée à plat.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension avant de raccorder l'appareil.

Afin de garantir l'indice de protection :

▶ Raccorder la connexion AS-i à la prise M12.
▶ Serrer fermement, couple de serrage recommandé 0,3...0,5 Nm.

5.1 Raccordement des broches/bits de données

Connecteur M12

1 : AS-i +
3:AS-i -

AC2380

2 entrées / 2 sorties / 1 NO - LED bleue / 1 NO - LED blanche Profil AS-i S-B.A.E / mode d'adressage étendu : oui

AC2381

2 entrées / 2 sorties / 1 NF - LED rouge / 1 NO - LED verte Profil AS-i S-B.A.E / mode d'adressage étendu : oui

5.2 Bits de données

D0 D1 D2 D3
-- DI-2 : bouton 1 DI	-3 : bouton 2
DO-0 : LED 1 DO-1	: LED 2 --

6 Adressage

▶ Adressage de l'unité via le connecteur M12. A la livraison, l'adresse est 0.
▶ Affecter une adresse libre entre 1A et 31B.

Unité d'adressage AC1154Raccordement de la prised'adressage

1 : AS-i + / 2 : TTL → / 3 : AS-i -4 : TTL ← / 5 : + 5 V

7 Fonctionnement

LED PWR verte allumée : alimentation en tension AS-i ok

LED FAULT rouge allumée : erreur de communication AS-i, l'esclave ne participe pas à l'échange "normal" de données, par ex. adresse d'esclave 0

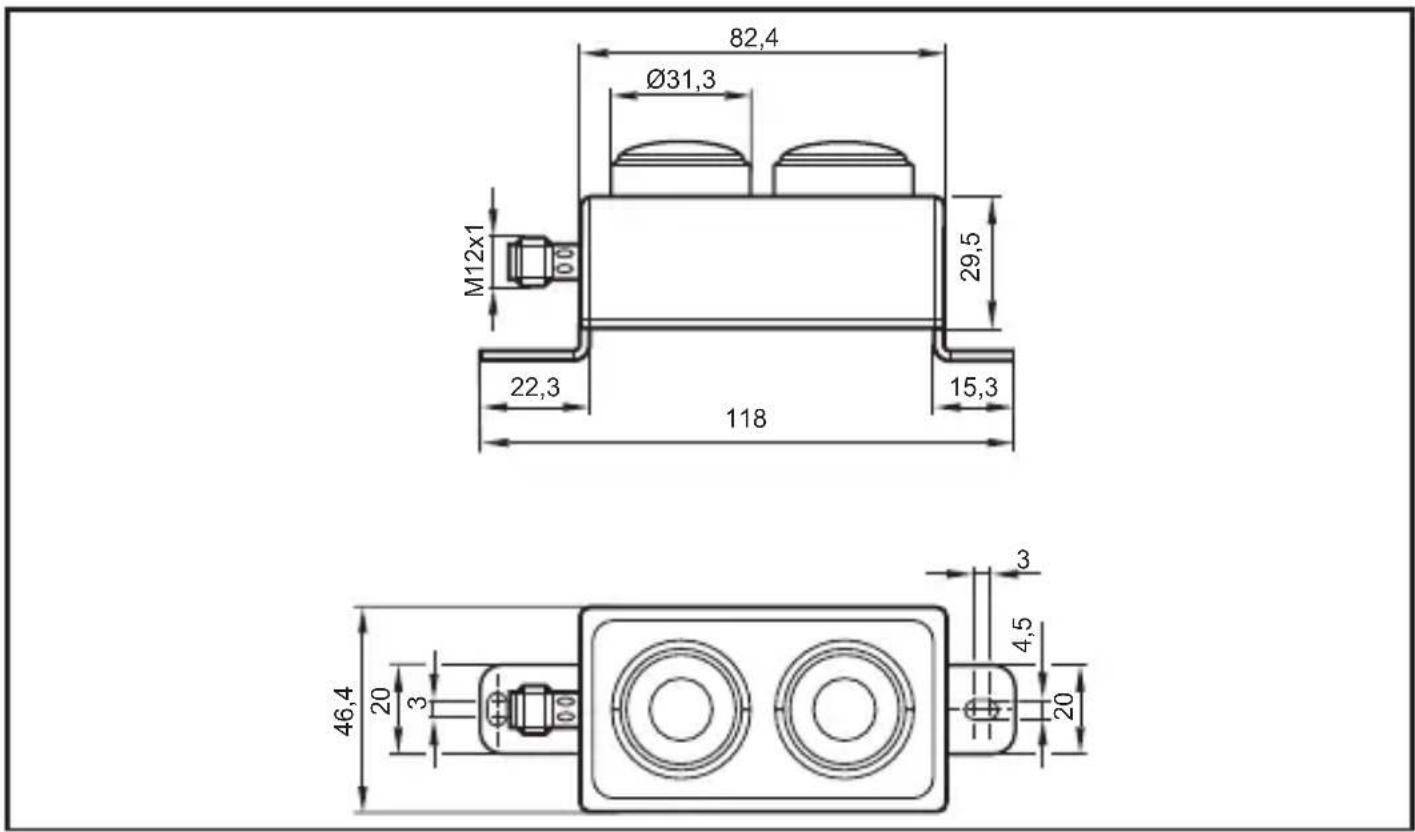

8 Schéma d'encombrement

9 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien. S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
