| Type de produit | Convertisseur DC/DC pour système AS-Interface |
| Marque | IFM |
| Modèle | AC1257 |
| Tension d'entrée | 24 Vdc (-25% / +35%) |
| Tension de sortie | 30,6 Vdc nominale (non réglable) |
| Courant de sortie | 4 A jusqu'à +60°C, 3 A à +70°C |
| Puissance de sortie | 122 W |
| Rendement | 90,5% |
| Dimensions (L x H x P) | 40 x 124 x 120 mm |
| Poids | 540 g |
| Montage | Rail DIN selon EN 60715 |
| Protection | Contre surcharge, court-circuit, surchauffe, surtension de sortie |
| Indication LED | LED verte AS-i (allumée en fonctionnement normal) |
| Classe de protection | III (TBTS/TBTP) |
| Indice de protection | IP20 (armoire requise) |
| Température de fonctionnement | -25°C à +70°C |
| Humidité relative | 10% à 90% |
| Altitude maximale | 5000 m (avec déclassement au-dessus de 2000 m) |
| Section de fil max. | 4 mm² (AWG 20-10) |
| Couple de serrage | 1 Nm |
| Immunité aux coupures secteur | 6 ms |
| Entretien | Aucune pièce réparable par l'utilisateur ; ne pas ouvrir |
FOIRE AUX QUESTIONS - AC1257 IFM
Questions des utilisateurs sur AC1257 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Convertisseur DC/DC au format PDF gratuitement ! Retrouvez votre notice AC1257 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AC1257 de la marque IFM.
MODE D'EMPLOI AC1257 IFM

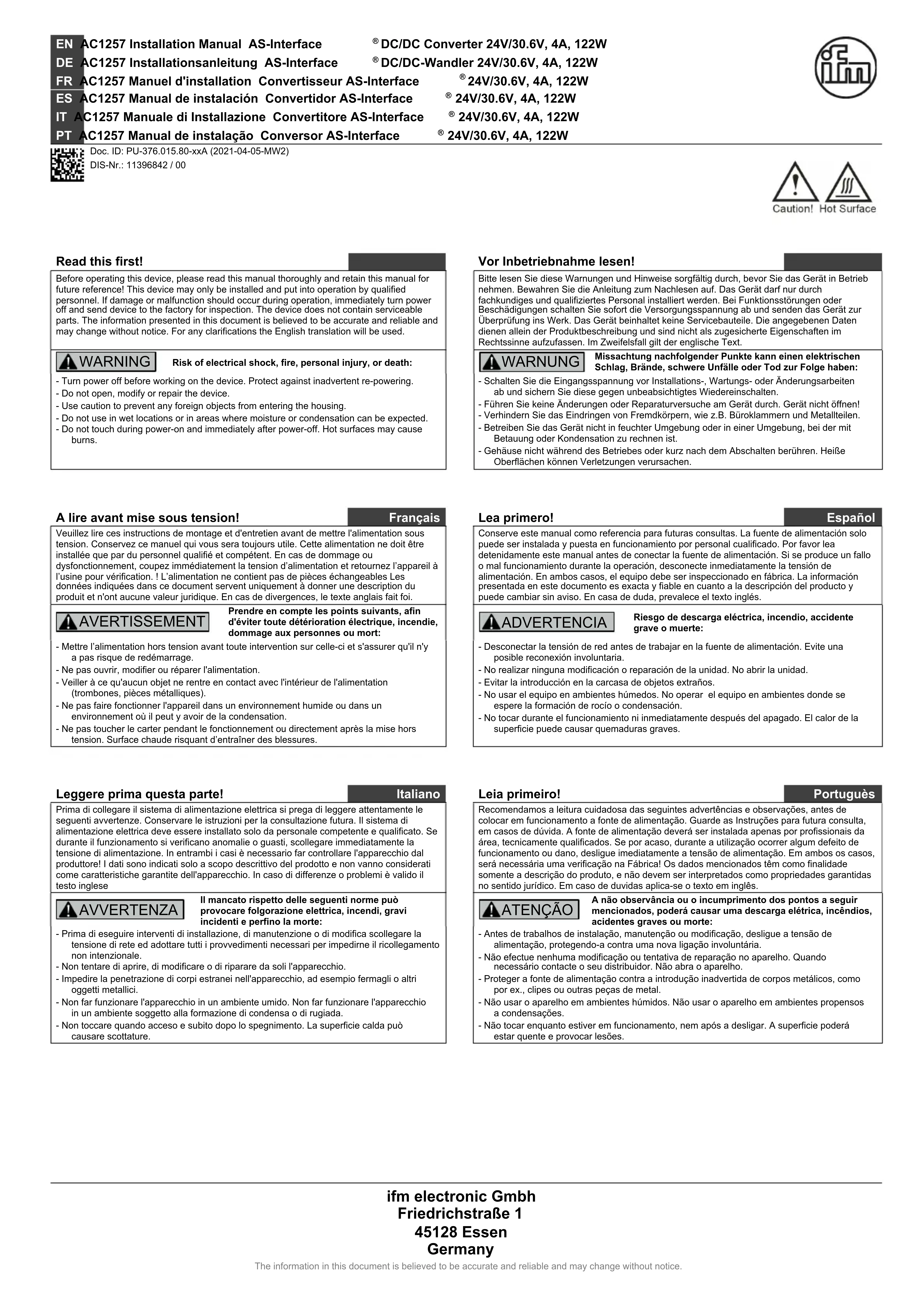

FR AC1257 Manuel d'installation Convertisseur AS-Interface
^® 24V/30.6V, 4A, 122W
ES AC1257 Manual de instalación Convertidor AS-Interface
® 24V/30.6V, 4A, 122W
A lire avant mise sous tension!
Français
Veuillez lire ces instructions de montage et d'entretien avant de mettre l'alimentation sous tension. Conservez ce manuel qui vous sera toujours utile. Cette alimentation ne doit être installée que par du personnel qualifié et compétent. En cas de dommage ou dysfonctionnement, coupez immédiatement la tension d'alimentation et retournez l'appareil à l'usine pour vérification. ! L'alimentation ne contient pas de pièces échangeables Les données indiquées dans ce document servent uniquement à donner une description du produit et n'ont aucune valeur juridique. En cas de divergences, le texte anglais fait foi.
! AVERTISSEMENT
Prendre en compte les points suivants, afin d'éviter toute détérioration électrique, incendie, dommage aux personnes ou mort:
- Mettre l'alimentation hors tension avant toute intervention sur celle-ci et s'assurer qu'il n'y a pas risque de redémarrage.
- Ne pas ouvrir, modifier ou réparer l'alimentation.
- Veiller à ce qu'aucun objet ne rentre en contact avec l'intérieur de l'alimentation (trombones, pièces métalliques).
- Ne pas faire fonctionner l'appareil dans un environnement humide ou dans un environnement où il peut y avoir de la condensation.
- Ne pas toucher le carter pendant le fonctionnement ou directement après la mise hors tension. Surface chaude risquant d'entraîner des blessures.
Lea primero!
Español
Description du produit
L'appareil AC1257 est un convertisseur DC/DC montable sur rail DIN, fournissant la tension secteur pour le système AS-Interface®. Le système AS-Interface® est une technologie de bus de terrain où un même câble à deux conducteurs fournit à la fois l'alimentation et les données. De ce fait, des convertisseurs DC/DC spécifiques avec découplage de données sont nécessaires pour prévenir une perturbation de la tension de signal modulée sur le bus AS-Interface®.
Usage prévu
L'appareil est conçu pour une installation dans une armoire et prévu pour un usage commercial de fourniture de courant à des systèmes de réseau AS-Interface®.
Sans dispositifs additionnels de sécurité adaptés à l'application finale, ne pas utiliser cet appareil dans un équipement où un dysfonctionnement pourrait causer des blessures corporelles graves ou mettre en péril la vie humaine.
Si cet appareil est utilisé d'une façon ne correspondant pas à sa spécification, la protection qu'il fournit peut en être affectée.
En cas de fonctionnement sans structure AS-Interface (par ex. dans un test en laboratoire), connecter un condensateur 470 μF/35 V entre les bornes AS-Interface + et AS-Interface – pour éviter des fluctuations de la tension de sortie.
Instructions d'installation
Installer l'appareil dans une armoire fournissant une protection contre les dangers électriques, mécaniques et d'incendie.
Installer l'appareil sur un rail DIN conformément à la norme EN 60715, avec les bornes d'entrée du côté inférieur de l'appareil.
Assurer un câblage correct en respectant toutes les prescriptions locales et nationales. Utiliser des câbles en cuivre appropriés, conçus pour une température de fonctionnement minimale de 60 °C à des températures ambiantes allant jusqu'à +45 °C, de 75 °C à des températures ambiantes allant jusqu'à +60 °C et de 90 °C à des températures ambiantes allant jusqu'à +70 °C. S'assurer que tous les fils des câbles entrent bien dans les bornes. Les vis des bornes inutilisés doivent être bien serrées. L'appareil est conçu pour les zones à degré de souillure 2 dans des environnements contrôlés. La condensation et le gel ne sont pas autorisés.
L'armoire de l'appareil fournit un niveau de protection de IP20. Le boîtier ne fournit pas de protection contre les liquides renversés.
L'isolation des appareils est conçue pour résister à des tensions de choc jusqu'à 1,5 kV selon la norme CEI 60664-1.
L'entrée peut être alimentée par des batteries ou des sources DC similaires. La tension continue entre la tension d'alimentation et le potentiel PE/terre ne doit pas dépasser 60 Vdc. L'entrée doit être alimentée par une source TBTP ou TBTS ou un « Circuit secondaire isolé » pour maintenir une sortie TBTS ou TBTP.
Vérifier la polarité correcte de l'entrée. L'appareil ne fonctionne pas lorsque la tension est inversée. Un dispositif de déconnexion doit être fourni pour l'entrée de l'appareil.
L'appareil est conçu comme un équipement de « Classe de protection III » selon la norme CEI 61140. Une connexion PE (terre) n'est pas requise. Toutefois, connecter la borne de terre du châssis à la masse peut permettre d'obtenir une immunité élevée aux interférences électromagnétiques.
L'appareil est conçu pour un refroidissement par convection et ne nécessite pas de ventilateur externe. Ne pas bloquer le flux d'air ni couvrir la grille de ventilation !
L'appareil est conçu pour des altitudes jusqu'à 5 000 m (16400ft). Au-dessus de 2 000 m (6560ft), une réduction du courant de sortie est nécessaire.
Respecter les distances d'installation minimales suivantes : 40 mm au-dessus, 20 mm en dessous, 5 mm à droite et à gauche. Augmenter les 5 mm à 15 mm si l'appareil adjacent est une source de chaleur. Lorsque l'appareil est en permanence chargé à moins de 50 %, les 5 mm peuvent être réduits à zéro.
L'appareil est conçu, testé et approuvé pour des circuits de dérivation jusqu'à 50 A sans appareil de protection supplémentaire. Si un fusible externe est utilisé, ne pas utiliser de disjoncteurs inférieurs à la caractéristique 10A B ou 8A C pour éviter un déclenchement intempestif du disjoncteur.
La température maximale de l'air environnant est de +70 °C (+158°F). La température de fonctionnement est la même que celle de l'air ambiant ou environnant et elle est définie 2 cm sous l'appareil.
L'appareil est conçu pour fonctionner dans des zones où l'humidité relative se situe entre 10 % et 90 %.
Description du fonctionnement
La sortie est protégée électroniquement contre la marche à vide, la surcharge et le court-circuit.
La LED OK verte AS-i indique une tension nominale de sortie d'un appareil en fonctionnement. La LED s'éteint dès que l'unité est en mode de surcharge.
L'appareil est équipé d'une protection contre la surchauffe. En cas de température élevée, la sortie se désactive et redémarre automatiquement après s'être refroidie.
Pour des courants de sortie plus élevés, les appareils ne doivent pas être branchés en parallèle.
Pour des tensions de sortie plus élevées, ne pas brancher en série les sorties des appareils.
En cas de défaut interne, un circuit redondant limite la tension de sortie maximale à 36 V. La sortie se désactive et tente automatiquement de redémarrer.
Caractéristiques techniques
Sauf autre indication, toutes les valeurs sont des chiffres typiques spécifiés pour une tension d'entrée de 24 Vdc, une charge de sortie de 30,6 V 4 A, une température ambiante de 25 °C et après un temps de démarrage de 5 minutes.
Tension de sortie DC 30,6 V Nominale
Plage de réglage Non réglable Réglage usine 30,6 V
Courant de sortie 4 A Sous +60 °C ambiants
3 A Pour +70 °C ambiants
Déduire linéairement entre +60 °C et +70 °C
Uniquement pour utilisation sur des réseaux
AS-Interface®
| Limitation de courant | >4,4 A |
| Tension d'entrée DC | DC 24 V -25 % / +35 % |
Courant d'entrée DC 5,5 A
| Courant de démarrage d'entrée | 1,2 A pk | Indépendant de la température |
Rendement 90,5%
Pertes de puissance 12,7 W
| Immunité aux coupures secteur | 6 ms |
Plage de température -25...+70 °C
Taille max. de fil (fil litz) 4 mm²
Taille de fil AWG AWG 20-10
Diamètre max. de fil 2,8 mm
Longueur de fil à dénuder 7 mm / 0.28inch
Couple de serrage 1 Nm / 9 lb.inch
| Dimensions(lxhxp) | 40x124x120 mm | Sans rail DIN |
| Poids | 540 g / 1.19lb |
Diagramme de fonctionnement


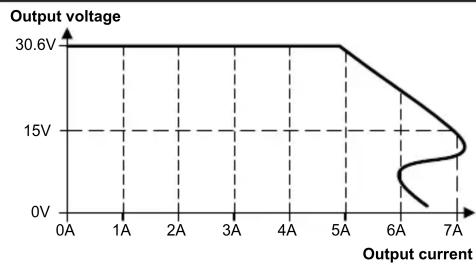

Caractéristique de sortie
Plage de température
line
| Ambient temperature | Allowed output current | | ------------------- | ---------------------- | | -25 | 4A | | 0 | 4A | | +60 | 3A | | +70 | 0A |Marque : IFM
