Type de produit	Chargeur de piles (alimentation industrielle)
Marque	IFM
Modèle	E84016
Dimensions (L x H x P)	125 x 124 x 127 mm (sans rail DIN)
Poids	1 900 g
Tension d'entrée AC	100 - 240 V, -15% / +10%
Fréquence secteur	50 - 60 Hz ±6%
Tension de sortie DC	24 V nominale, réglable de 24 à 28 Vdc
Courant de sortie continu	40 A à +60°C ambiant, 30 A à +70°C
Courant de sortie court terme	Jusqu'à 60 A pendant 4 s
Rendement typique	93,6% (120 Vac) / 94,6% (230 Vac)
Plage de température de fonctionnement	-25°C à +70°C
Indicateurs LED	LED DC OK (verte), LED rouge de surcharge
Protection électronique	Contre surcharge, court-circuit, surchauffe
Montage	Sur rail DIN (EN 60715)
Classe de protection	I selon CEI 61140
Degré de protection (IP)	IP20
Connexion parallèle	Oui, jusqu'à 3 unités sans diode ; au-delà nécessite diode/fusible 50/63 A
Connexion série	Oui, jusqu'à 150 Vdc total
Fonction ON/OFF à distance	Oui, via broches 15-16
Réglage de tension à distance	22-28 Vdc via broche 15 et borne (-)
Capacité des bornes	Entrée: max 4 mm², sortie: max 10 mm², signal: max 1,5 mm²
Couples de serrage	Entrée 1 Nm, sortie 2,3 Nm, signal 1 Nm
Distances d'installation minimales	40 mm au-dessus, 20 mm en dessous, 5 mm côtés (15 mm si source de chaleur)
Refroidissement	Par convection, sans ventilateur
Altitude maximale	4 000 m
Humidité relative autorisée	5% à 95%
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec ; ne pas ouvrir.
Sécurité	Mettre hors tension avant intervention ; ne pas utiliser en environnement humide ; connexion PE obligatoire.
Pièces détachées et réparabilité	Aucune pièce détachable ; retour en usine pour réparation.

FOIRE AUX QUESTIONS - E84016 IFM

Comment régler la tension de sortie du chargeur IFM E84016 ?

La tension de sortie se règle derrière le volet à l’avant à l’aide d’un petit tournevis plat. La plage de réglage est de 24 à 28 Vdc. Un réglage à distance est également possible via la broche 15.

Que signifient les LEDs sur le chargeur ?

La LED DC OK (verte) indique une tension de sortie supérieure à 90% de la valeur réglée. La LED rouge s’allume en cas de surcharge (tension <90%) et clignote en mode surcharge, court-circuit, surchauffe ou si Remote OFF est activé.

Puis-je connecter plusieurs chargeurs IFM E84016 en parallèle ?

Oui, vous pouvez connecter jusqu’à trois unités en parallèle sans diode supplémentaire. Au-delà de trois, une diode, un fusible ou un disjoncteur de 50 ou 63 A est nécessaire sur chaque sortie. Réglez tous les appareils à la même tension, puis mettez-les en mode ‘Parallel Use’.

Comment connecter le chargeur en série ?

Des appareils identiques peuvent être connectés en série pour obtenir une tension de sortie plus élevée, à condition que la somme des tensions ne dépasse pas 150 Vdc.

Quels sont les types de réseaux électriques compatibles ?

Le chargeur peut être alimenté à partir de réseaux TN, TT ou IT. La tension continue entre la borne d’entrée et la PE ne doit pas dépasser 276 Vac.

Comment activer la fonction ON/OFF à distance ?

Connectez la broche 15 à la broche 16 pour désactiver la sortie à distance. Le chargeur doit être sous tension d’entrée.

Le chargeur possède-t-il une protection contre les surcharges ?

Oui, la sortie est protégée électroniquement contre la marche à vide, la surcharge et le court-circuit. En cas de forte surcharge, la sortie se désactive après 2 à 4 secondes, puis tente un redémarrage automatique après environ 17 secondes.

Quelles sont les distances d’installation minimales à respecter ?

Respectez 40 mm au-dessus, 20 mm en dessous et 5 mm sur les côtés (15 mm si l’appareil adjacent est une source de chaleur). Si la charge est inférieure à 50%, les 5 mm latéraux peuvent être réduits à zéro.

Puis-je utiliser le chargeur en extérieur ?

Non, l’appareil est conçu pour une installation dans une armoire à l’intérieur. Son degré de protection IP20 ne le protège pas contre les liquides. L’environnement ne doit pas être humide ou sujet à condensation.

Comment remettre le chargeur en service après un défaut ?

Après un défaut (surcharge, court-circuit, surchauffe), la sortie se désactive et redémarre automatiquement une fois la cause éliminée. Si nécessaire, coupez l’alimentation d’entrée pendant au moins 5 secondes pour réinitialiser.

MODE D'EMPLOI E84016 IFM

A dire avant mise sous tension!

Français

Veuiliez ire ces instructions de montage et d'entretien avant demettre l'alimentation sous tension. Conservezce ce manuel qui vous sera toujours utilisée. Cette alimentation ne doit être installée que par du personnel qualifié et compétèt. En cas de dommage ou dysfonctionnement, coupez immédiatement la tension d'alimentation et returnnez l'appareil à l'esine pour vérification. ! L'alimentation ne content pas de pieces échéangeables Les données indiquées dans ce document seront uniquement à donner une description du produit et n'ont aucune valeur juridique. En cas de divergences, le texte anglais fait foi.

AVERTISSEMENT

Prenrende en compte les points suivants, afin d'évitter toute détérioration électrique, incendie, dommage aux personnes ou mort:

• Mettre l'alimentation hors tension avant toute intervention sur cette-ci et s'assurer qu'il n'y a pas risque de redémarrage.
• Ne pas ouvrir, modifier ou réparer l'alimentation.
• Veilier à ce qu'aucun objecte ne rente en contact avec l'intérieur de l'alimentation (trombones, pieces metalliques).
• Ne pas faire fonctionner l'appareil dans un environnement humide ou dans un environnement où il peut y avoir de la condensation.
• Ne pas toucher le carte pendant le fonctionnement ou directement après la mise hors tension. Surface chaudeau risquant d'entraîiner des blessures.

Description du produit

L'appareil E84016 est une alimentation d'entrée monophasée montable sur rail DIN, fournissant une tension de sortie TBTS/TBTP flottante, stabilisée et galvaniquement séparée.

Usage prévu

Cet apparéil est donc pour une installation dans une armoire et est destiné à une utilisation commerciale, par exemple dans des équipements de commande industrielle, de commande de process, de surveillance, de mesure ou similaires.

Sans disposittifs additionnels de securite adapte s a l'application finale, ne pas utilisec cet appeareil dans un equipement ou un dysfonctionnement pourrait causer des blessures corporelles graves ou mettre en perei la vie humaine.

Si cet apparéil est utilisé d'une façon ne correspondant pas à sa spécification, la protection qu'il fournit peut en être affectée.

Installer l'appareil dans une armoire fournissant une protection contre les dangers électriques, mécaniques et d'incendie. Installer l'appareil sur un rail DIN conformément à la norme EN 60715, avec les bornes d'entrée du côte inférieur de l'appareil. Les autres orientations de montage requisent une réduction du courant de sortie.

Assurer un câblage correct en respectant toutes les prescriptions locales et nationales. Utiliser des cables en cuivre appropriés, concès pour une température de fonctionnement minimale de 60^ à des températures ambientes allant jusqu'à +45 °C, de 75 °C à des températures ambientes allant jusqu'à +60 °C et de 90 °C à des températures ambientes allant jusqu'à +70 °C. S'assurer que tous les fils des cables entrent bien dans les bornes. Les vis des bornes inutilisés doivent être bien serrées. Utiliser des embouts pour les fils sur les bornes d'entrée.

L'appareil est concu pour les zones à degré de souillure 2 dans des environnementés contrôlés. La condensation et le gel ne sont pas autorisés.

L'armoire de l'appareil fournit un niveau de protection de IP20. L'armoire ne fournit pas de protection contre les liquides renversés.

L'appareil est donc pour des zones de la catégorie de surtension II.

L'appareil est concu comme un équipement de « Classe de protection I » selon la norme CEI 61140.

Ne pas utiliser sans connexion PE (terre de protection) correcte.

L'appareil peut être alimenté à partir des reseaux TN, TT ou IT. La tension continue entre la borne d'entrée et le potentiel de la PE ne doit pas dépasser 276 Vac.

Un dispositif de déconnexion doit être fourni pour l'entrée de l'appareil.

L'appareil est uncon pour un refroidissement par convection et ne nécessite pas de ventilateur extreme. Ne pas bloquer le flux d'air ni couvir la grille de ventilation !

L'appareil est conçu pour des altitudes jusqu'à 4000m (13125ft).

Respecter les distances d'installation minimales suivantes : 40 mm au-dessus, 20 mm en dessous, 5 mm à droite et à gauche. Augmenter les 5 mm à 15 mm si l'appareil adjacent est une source de chaleur. Lorsque l'appareil est en permanence charge à moins de 50 %, les 5 mm peuvent être réduits à zéro.

L'appareil est concu, testé et approuvé pour des circuits de dérivation jusqu'à 30 A (UL) et 32 A (CEI) sans apparéil de protection supplémentaire. Si un fusible exter est utilisé, ne pas utiliser de disjoncteurs inférieurs à la caractéristique 16A B ou C pour éviter un déclenchement intempéstif du disjoncteur.

La température maximale de l'air environnant est de +70^ (+158^) . La température de fonctionnement est la même que celle de l'air ambiant ou environnant et elle est définie 2 cm sous l'appareil.

L'appareil est concu pour fonctionner dans des zones ou l'humidite relative se situe entre 5% et 95% .

Description du fonctionnement

La sortie est protégée électroniquement contre la marcha à vide, la surcharge et le court-circuit et elle peut fournir touteASF charges,ycompris des charges inductives ou capacitives illimitées.
Ne pas appliquer aux bornes de sortie des tensions de retour de la charge supérieures a 35V La tension de sortie peut etre reglee derriere le volet a I'avant avec un petit tournevis plat.
La LED OK DC indique une tension de sortie d'un appeareil en fonctionnement supérieure a 90% de la tension reglee.

Le relais DC OK surveille la tension de sortie et le contact est fermé quand la LED DC OK est allumée. Pouvoirs de coupure : 60 Vdc 0,3 A, 30 Vdc 1 A, 30 Vac 0,5 A pour charges ohmiques. La LED rouge de surcharge est allumée quand la tension de sortie chute sous 90% de la valeur réglée. La LED clignote quand l'appareil est en en mode surcharge ou de court-circuit ou qu'il s'est désactifé en raison d'une surchauffe ou quand le signal « Remote OFF » est activé. Une tension d'entrée est requisite.

L'appareil est équipé d'une protection contre la surchauffe. En cas de température élevée, la sortie se désactive et redémarre automatiquement après s'être refroidie.

En cas de fortes surcharges (lorsque la tension de sortie chute sous 20V), l'appareil fournit un courant de sortie continu pendant 2 à 4 s (en fonction de la surcharge). ÀpRES cela, la sortie est désactivée pendant environ 17 s avant la réalisation automatique d'une tentative de redémarrage. Ce cycle est repété tant que la surcharge existe.

Les apparèels peuvent être branchés en parallelle pour augmenter la puissance de sortie. La température ambiente ne doit pas dépasser +60 °C. La tension de sortie de tous les apparèils doit être réglée à la même valeur (±100 mV) en mode « Single Use » avec les mêmes conditions de charge sur toutes les unités, ou les unités peuvent être laissées aux réglages usine. Àprous les réglages, mettre l'unité en mode « Parallel Use » pour activer le partage de charge. Le mode « Parallel Use » réguise la tension de sortie de sorte que la tension en absence de charge est d'environ 4 % supérieure à celle en cas de charge nominale. Mettre sous tension toutes les unités en même temps. Il peut aussi être nécessaire de couper la puissance d'entrée (déactiver pendant au moins cinq secondes) si la sortie était en surcharge ou en court-circuit. Si plus de trois apparèels sont branchés en parallele, une diode, un fusible ou un disjoncteur avec une valeur nominale de 50 ou 63 A est nécessaire sur chaque sortie.

Des apparèels identiques peuvent être branchés en série pour des tensions de sortie plus élevé, est permitted de brancher en série autant d'appareils que nécessaire, à condition que la somme de tensions de sortie ne dépasse pas 150 Vdc.

En cas de défaut interne, un circuit redondant limite la tension de sortie maximale à 32 V. La sortie se désactive et tente automatiquement de reédémarrer.

L'appareil est équité d'une fonction ON/OFF à distance pour désactiver la sortie. Pour cela, connecter la broche 15 à la broche 16.

La tension de sortie peut être régée à distance entre 22 et 28 Vdc en appliquant une tension de commande entre la broche 15 et la borne (-).

\section*{Caracteristiques techniques}

Sauf autre indication, toutes les valeurs sont des chiffres typiques spécifiés pour une tension d'entrée de 230 Vac 50 Hz, une charge de sortie de 24 V, 40 A, une température ambiente de 25^ et après un temps de démarrage de 5 minutes.

Tension de sortie DC 24V Nominale

Plage de réglage 24-28 Vdc Réglage usine 24,1 V

Courant desortie Continu

40-34,3 A Sous +60^ ambients

30-25,7 A Pour +70^ ambients

Court terme, jusqu'à 4 s.

60-51,5 A Sous +70^ ambient

Déduire linéairement entre +60^ et +70^

Tension d'entrée AC AC 100 - 240 V -15 % / +10 %

Fréquence du secteur 50 - 60 Hz ±6%

Courant d'entrée AC 8,6/4,5 A Pour 120/230 Vac

Facteur de puissance 0,99 / 0,99 Pour 120 / 230 Vac

Courant de démarrage 17 / 11 A pk Pour 120 / 230 Vac,

d'entrée

indépendant de la temp.

Rendement 93,6/94,6% Pour 120/230 Vac

Pertes de puissance 65,6 / 54,8 W Pour 120 / 230 Vac

Immunité aux coupures 27 / 27 ms Pour 120 / 230 Vac

Plage de température	-25...+70 °C
Taille max. de fil (fil litz)	4 mm2	Pour les bornes d'entrée
Taille de fil AWG	AWG 20-10	Pour les bornes d'entrée
Diamètre max. de fil 2,8 mm	Pour les bornes d'entrée
Longueur de fil à dénuder	7 mm / 0.28inch	Pour les bornes d'entrée
Couple de serrage	1 Nm / 9 lb.Inch	Pour les bornes d'entrée
Taille max. de fil (fil litz)	10 mm2	Pour les bornes de sortie
Taille de fil AWG	AWG 22-8	Pour les bornes de sortie
Diamètre max. de fil 5,2 mm	Pour les bornes de sortie
Longueur de fil à dénuder	12 mm / 0.5inch	Pour les bornes de sortie
Couple de serrage	2,3 Nm / 20lb.inch	Pour les bornes de sortie
Taille max. de fil (fil litz)	1,5 mm2	Pour les bornes de signal
Taille de fil AWG	AWG 26-14	Pour les bornes de signal
Diamètre max. de fil 1,5 mm	Pour les bornes de signal
Longueur de fil à dénuder	7 mm / 0.28inch	Pour les bornes de signal
Dimensions(Ixhxp)	125x124x127 mm	Sans rail DIN
Poids	1 900 g / 4.2lb

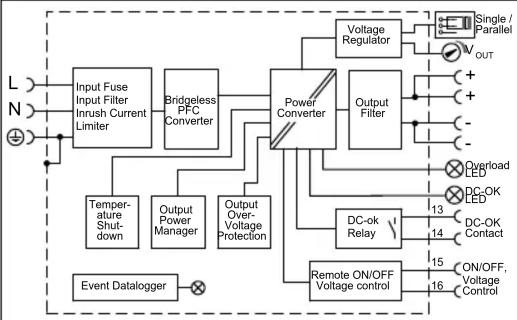

Diagramme de fonctionnement

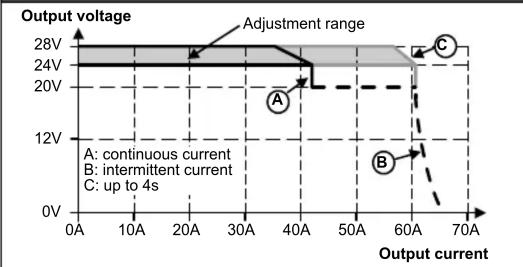

\section*{Caracteristique de sortie}

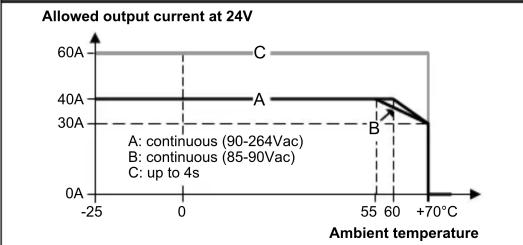

Plage de température
