Type de produit	Raccord bague progressive
Marque	IFM
Modèle	E40269
Catégorie	Composant mécanique industriel
Fonction principale	Fixation et étanchéité d'un capteur dans un raccord process
Matériau	Acier inoxydable ou laiton selon version
Nombre de pièces	4 (presse-étoupe, bague de serrage avant, bague de serrage arrière, écrou moleté)
Installation	Montage par serrage manuel puis 1¼ tour avec outil
Profondeur d'installation recommandée	Centre du tuyau
Température de fonctionnement	Non spécifiée, compatible avec process standards
Pression de service	Non spécifiée, adaptée aux applications industrielles
Diamètre de capteur compatible	Non spécifié, à vérifier sur fiche technique
Raccord process	Fileté ou à souder selon version
Entretien	Nettoyage des surfaces avant montage
Montage répété	Possible, démonter et remonter sans forcer
Précautions de soudage	Soudage uniquement par personnel compétent, capteur et bague non montés pendant l'opération
Pièces détachées	Presse-étoupe, bagues de serrage, écrou moleté disponibles séparément
Réparabilité	Réparable par remplacement des pièces usées
Garantie	Non spécifiée, se référer au vendeur

FOIRE AUX QUESTIONS - E40269 IFM

Comment installer le raccord bague progressive E40269 ?

Montez d'abord le presse-étoupe dans le raccord process et serrez. Utilisez un joint si nécessaire. Ensuite, placez la bague de serrage avant (bout effilé vers la cône), puis la bague de serrage arrière. Vissez l'écrou moleté à la main. Insérez le capteur et marquez la position. Serrez l'écrou moleté de 1¼ tour à l'aide d'un outil.

Quelle est la profondeur d'installation recommandée pour le capteur ?

La profondeur d'installation recommandée est le centre du tuyau. Après serrage, la profondeur ne peut plus être modifiée.

Puis-je souder le raccord avec le capteur monté ?

Non, pendant le soudage et le refroidissement, ni le capteur ni la bague progressive ne doivent être montés. Effectuez le soudage uniquement si vous êtes compétent.

Comment démonter le capteur après installation ?

Dévissez l'écrou moleté, retirez le capteur, nettoyez si nécessaire. Pour remonter, réinsérez le capteur et serrez l'écrou moleté à la main sans forcer.

Quels outils sont nécessaires pour le montage ?

Un outil approprié pour serrer l'écrou moleté de 1¼ tour (par exemple une clé). Pour le soudage, un équipement de soudage adapté au matériau.

Est-ce que le raccord E40269 est réutilisable ?

Oui, le montage répété est possible. Vous pouvez démonter et remonter le capteur plusieurs fois, à condition de ne pas forcer lors du serrage.

Quels types de capteurs sont compatibles ?

Le raccord est conçu pour des capteurs IFM de diamètre adapté. Vérifiez la compatibilité dans la fiche technique du capteur.

Faut-il utiliser un joint d'étanchéité ?

Oui, un joint d'étanchéité est nécessaire lorsque l'application l'exige, par exemple pour des fluides sous pression.

Quelles sont les précautions de sécurité lors du soudage ?

Le soudage doit être effectué par du personnel compétent. Les surfaces doivent être propres et exemptes de souillures. Utilisez des outils de soudage adaptés au matériau du raccord et de la paroi.

Où puis-je trouver les pièces détachées pour ce raccord ?

Les pièces détachées (presse-étoupe, bagues de serrage, écrou moleté) sont disponibles auprès d'IFM ou de revendeurs agréés. Consultez le site web d'IFM.

MODE D'EMPLOI E40269 IFM

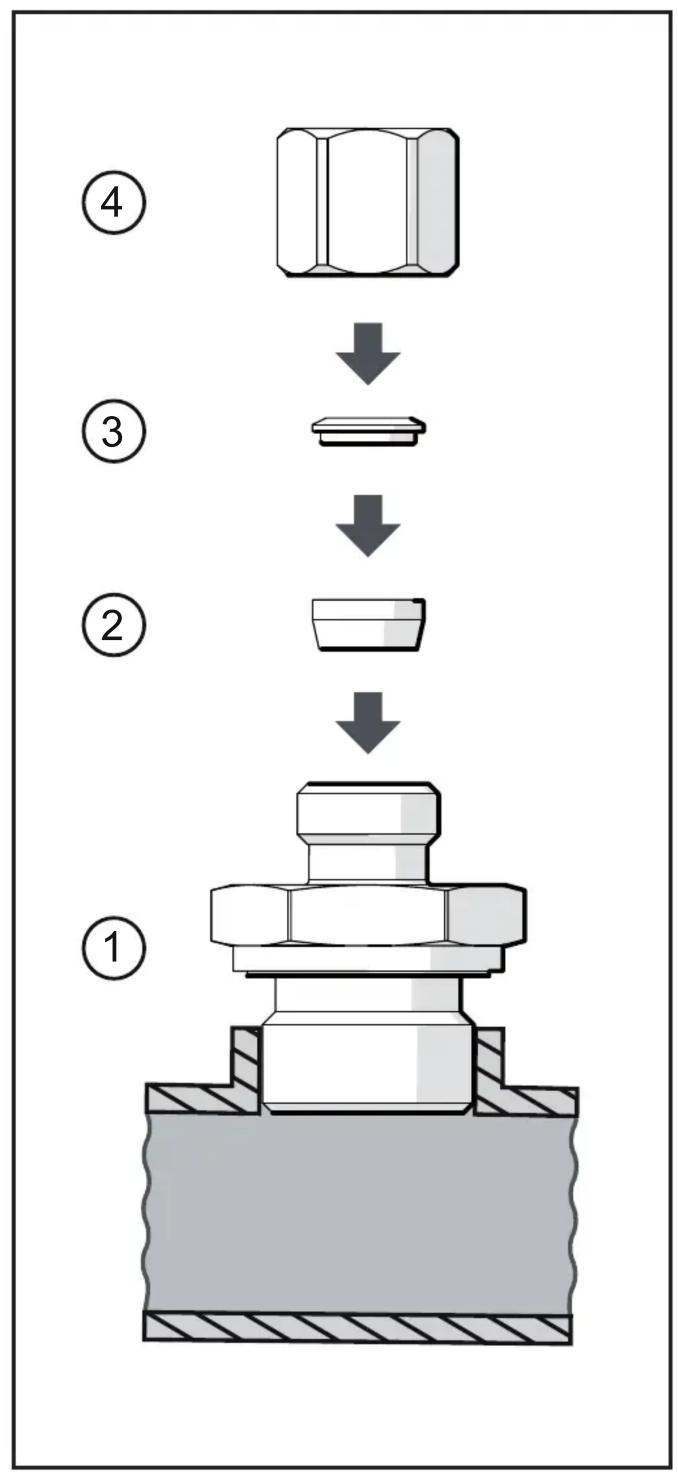

Le raccord bague progressive se compose de trois parties : presse-étoupe (1), bague de serrage avant (2), bague de serrage arrière (3) et écrou moleté (4).

1. Poser la presse-étoupe (1) dans le raccord process et serrer. Utiliser un joint d'étanchéité lorsque l'application l'exige.

En cas d'emploi de raccords à souder :

• Opération de soudage seulement par du personnel compétent. Résolution soignée et selon l'état de la technique.
• Pendant le soudage et la phase de refroidissement suivante, ni le capteur ni la bague progressive ne doit être montés.
• Les surfaces doivent être sans souillure de tout type.
• Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.

Monter la bague de serrage avant (2). Le bout effilé doit montrer vers la cône.
Monter la bague de serrage arriere (3).
Visser l'écrou moleté (4).

Insérer le capteur.

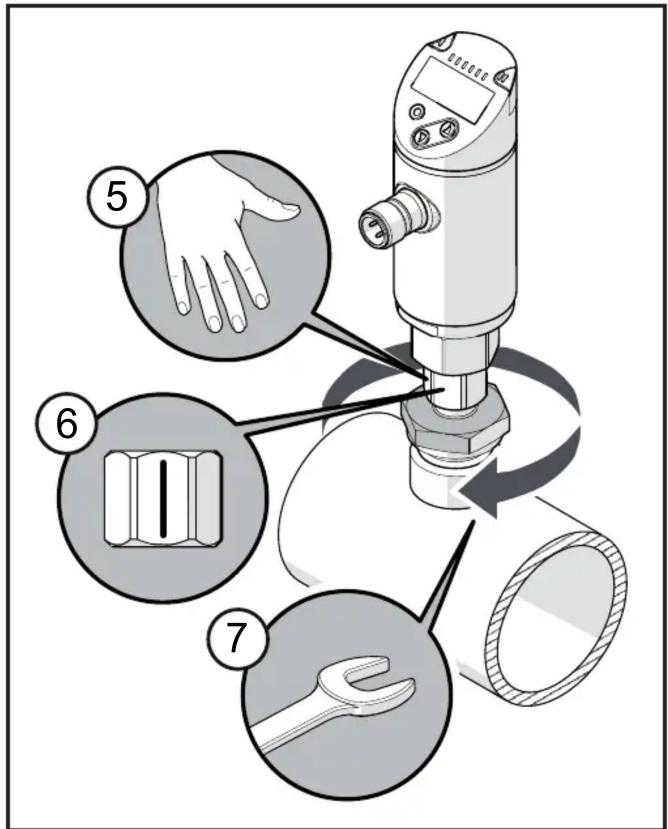

Serrer l'écrou moleté à la main (5) et marquer la position de traits (6).
Faire glisser le capteur à la profondeur d'installation souhaitée. Le tenir en position et serrer l'écrou moleté par 1 14 tours à l'aide d'un outil (7).

La bague progressive est maintainant fermement raccordée à la sonde. La profondeur d'installation ne peut plus être modifiée.

Profondeur d'installation recommandée pour la sonde de mesure : centre du tuyau.

Montage répété

Vous pouze démonter le capteur, par ex. afin de nettoyer le bout de la sonde.

Après, réinsérer le capteur et serrer l'écrou moleté sans forcer.
