OF5027 - Capteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de réflexion directe (diffuse reflection sensor)
Marque	IFM
Modèle	OF5027
Portée standard (OFT)	200 mm (sur blanc 200x200 mm)
Portée standard (OFB avec faisceau focalisé)	400 mm (sur blanc 200x200 mm)
Alimentation	10-30 V DC
Consommation	< 50 mA (estimation)
Sortie de commutation	PNP ou NPN selon câblage (BK noir)
Sortie diagnostique	Oui (connecteur uniquement), 10 mA max
Indicateurs LED	Verte (tension), Jaune (sortie), Rouge (erreur), Jaune+Rouge clignotant (court-circuit ou défaut interne)
Raccordement	Câble ou connecteur M12 (selon version)
Couleurs des fils	BN (brun): alimentation +, BU (bleu): alimentation -, BK (noir): sortie
Montage	À l'aide d'une équerre de fixation avec écrous fournis
Réglage de sensibilité	Potentiomètre (sur versions avec connecteur)
Protection	Courts-circuits, détection d'encrassement des lentilles, défaut interne
Indice de protection	IP67 (estimation)
Température de fonctionnement	-25°C à +60°C (estimation)
Matériau du boîtier	Acier inoxydable / plastique (estimation)
Dimensions approximatives	60 x 30 x 30 mm (estimation)
Poids approximatif	50 g (estimation)
Entretien	Nettoyer régulièrement les lentilles avec un chiffon doux et sec
Pièces détachées / réparabilité	Non spécifié, remplacer l'appareil en cas de défaillance

FOIRE AUX QUESTIONS - OF5027 IFM

Comment raccorder le capteur OF5027 ?

Mettre l'installation hors tension. Raccorder les fils selon l'étiquette : BN (brun) à l'alimentation positive, BU (bleu) à la masse, BK (noir) à la sortie. La fonction de sortie (PNP/NPN) est programmée par le câblage.

Que signifient les LED du capteur ?

LED verte : tension d'alimentation OK. LED jaune : sortie commutée. LED rouge : erreur de détection (mauvais réglage ou lentilles encrassées). LED jaune+rouge clignotant à 3 Hz : court-circuit ; à 1 Hz : défaut interne (sortie non commutée).

Comment régler la sensibilité du capteur ?

Le réglage se fait via le potentiomètre situé sur le boîtier (uniquement sur les versions avec connecteur). Tourner le potentiomètre jusqu'à ce que l'objet soit détecté de manière fiable.

Quelle est la portée du capteur OF5027 ?

Pour la version OFT, la portée standard est de 200 mm sur papier blanc 200x200 mm. Pour la version OFB avec faisceau focalisé réglable, elle est de 400 mm.

Que faire si le capteur ne détecte pas correctement ?

Vérifier le réglage de sensibilité. Nettoyer les lentilles avec un chiffon doux. Vérifier que la tension d'alimentation est présente (LED verte). En cas de défaut persistant, remplacer le capteur.

Quel type de sortie diagnostique est disponible ?

La sortie diagnostique (uniquement sur les cellules avec connecteur) est activée en cas de court-circuit, de mauvaise détection ou de défaut interne. Elle est désactivée 1 seconde après élimination du défaut.

Comment monter le capteur ?

Utiliser une équerre de fixation (non fournie) et les écrous fournis. Orienter le capteur vers l'objet à détecter.

Peut-on détecter des objets transparents avec ce capteur ?

Ce capteur est un système à réflexion directe, il détecte principalement des objets opaques. Les objets transparents peuvent ne pas être détectés de manière fiable.

Quels sont les entretiens nécessaires ?

Nettoyer régulièrement les lentilles pour éviter tout encrassement. Utiliser un chiffon doux et sec. Ne pas utiliser de solvants agressifs.

Le capteur est-il protégé contre les courts-circuits ?

Oui, le capteur dispose d'une protection contre les courts-circuits. En cas de court-circuit, les LED jaune et rouge clignotent alternativement à 3 Hz et la sortie est désactivée jusqu'à élimination du défaut.

MODE D'EMPLOI OF5027 IFM

Montageanleitung InstallationInstructions NoticedeMontage

efector200®

ReflexlichttasterOF

Diffuse-reflection sensorOF

Systèmeréflexion directeOF

Fonctionnementetcaractéristiques

Le système réflexion directe détecte des objets et de matières sans contact et indique leur présence par un signal de commutation.

Portée standard OFT ...: 200 mm;

portée standard OFB ... (système réflexion directe avec faisceau focalisé réglable): 400 mm.

(Valeurs sur du papier blanc 200 mm x 200 mm).

Montage

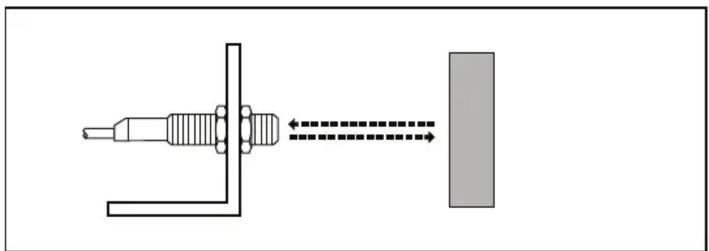

Orienter le système réflexion directe en direction de l'objet à détecter et le monter avec une équerre de fixation; utiliser les écrous fournis pour une fixation optimale.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique.

Raccordement strictement selon les indications de l'étiquette.

Couleurs des fils: BN = brun, BU = bleu, BK = noir

Programmation de la fonction de sortie par branchement selon l'étiquette. Charge de la sortie diagnostique (fc output): 10 mA maxi.

Operation

Vérifier le bon fonctionnement de la cellule. Indication par LED et (dans le cas des cellules avec raccordement par connecteur) par sortie diagnostique.

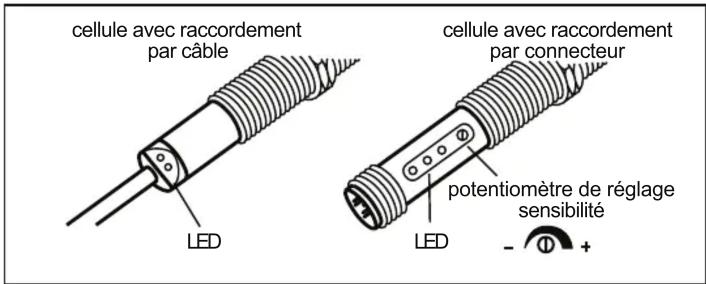

cellule avec raccordement par câble LED cellule avec raccordement par connecteur potentiomètre de réglage sensibilité LED - +

A	LED verte	tension d'alimentation o.k.
	LED jaune	sortie commutée
	LED rouge	erreur lors de la détection de l'objet, par ex. mauvais réglage, encrassement des lentilles
	LEDSjaune + rouge	clignotent en alternance, 3 Hz: sortie en état de courts-circuits clignotent en alternance, 1 Hz: erreur interne (sortie pas commutée)
B	LED verte	tension d'alimentation o.k.
	LED jaune	sortie commutée
		clignotent, 3 Hz: sortie en état de courts-circuits clignotent, 1 Hz: erreur interne (sortie pas commutée)

A = cellule avec raccordement par connecteur; B = cellule avec raccordement par câble

La sortie diagnostique (seulement pour les cellules avec raccordement par connecteur) est activée dans le cas de:

• courts-circuits de la sortie de commutation; désactivée après env. 1 s après élimination du défaut
• mauvaise détection de l'objet (mauvais réglage, encrassement des lentilles); désactivée dès détection sûre de l'objet
• défaut interne
  Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement.
