MODE D'EMPLOI DV2530 IFM

Notice d'utilisation

Lampe de signalisation à 5 segments

DV15x0

DV25x0

FR

Contenu

1 Remarque préliminaire 4
1.1 Explication des symboles 4
2 Consignes de sécurité 5
3 Fonctionnement et caractéristiques 5
3.1 IO-Link 6
3.1.1 Informations generales 6
3.1.2 Informations spécifiques à l'appareil 6
4 Montage. 6
5 Raccordement electrique 7
5.1 Raccordement IO-Link 7
6 Raccordement des broches 8
6.1 Appareil IO-Link (DV25x0) 8
6.2 Appareil standard (DV15x0) 8
7 Elements de service et d'indication 9
8 Fonctionnement 10
8.1 Fonctionnement de la version IO-Link 10
8.1.1 Généralité 10
8.1.2 Mode on/off 10
8.1.3 Mode RVB 11
8.1.4 Mode analogue 13
8.2 Fonctionnement de la version standard 15
8.3 Mode démo 15
9 Paramétrage 15
9.1 Version IO-Link 15
9.2 Version standard 16
9.2.1 Structure des paramètres 17

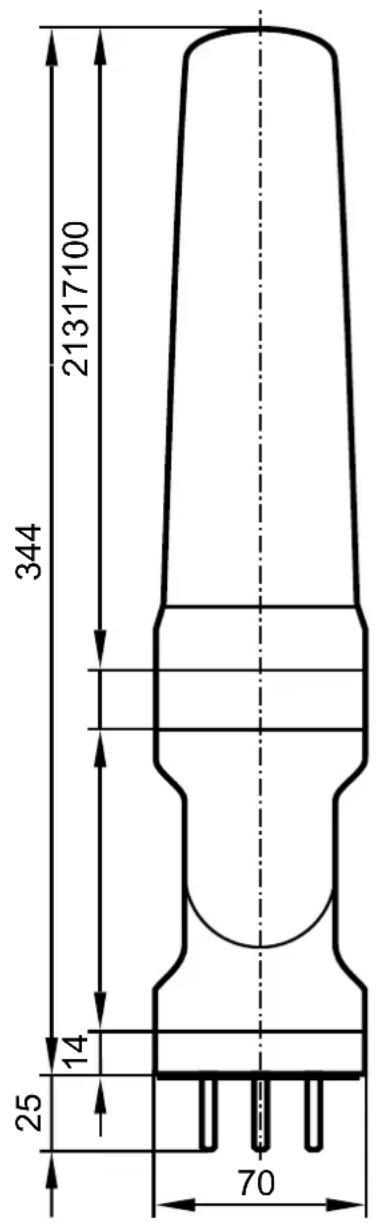

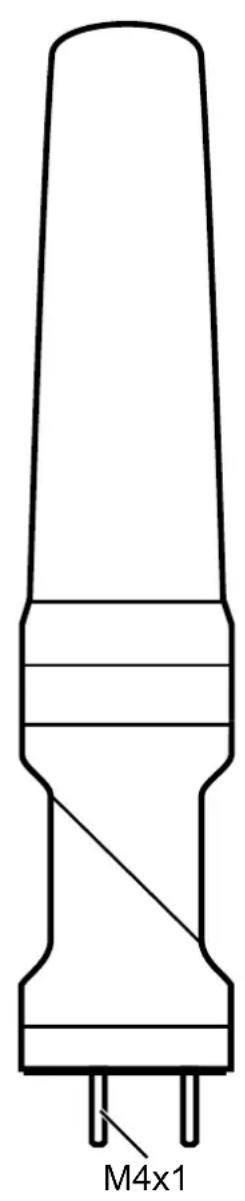

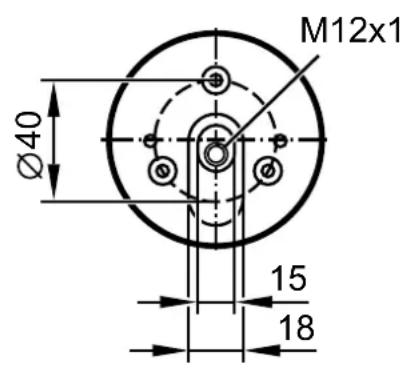

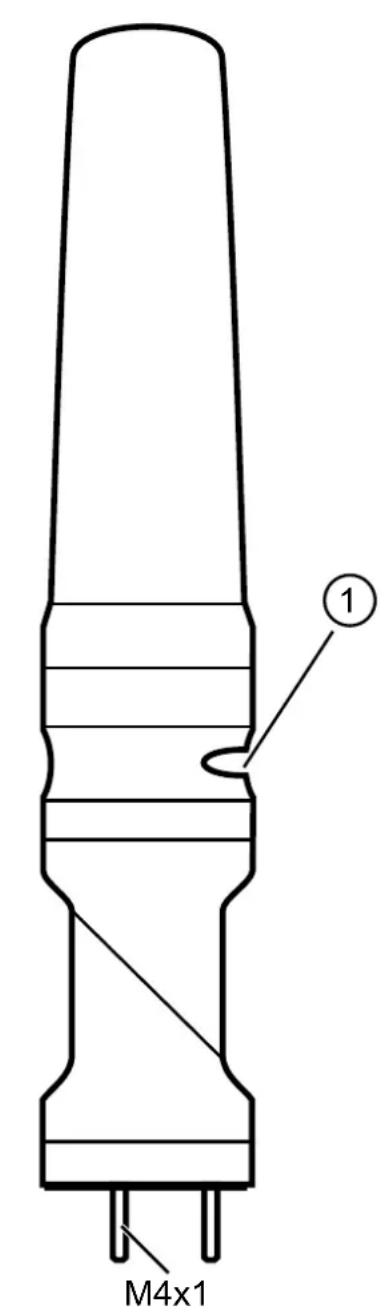

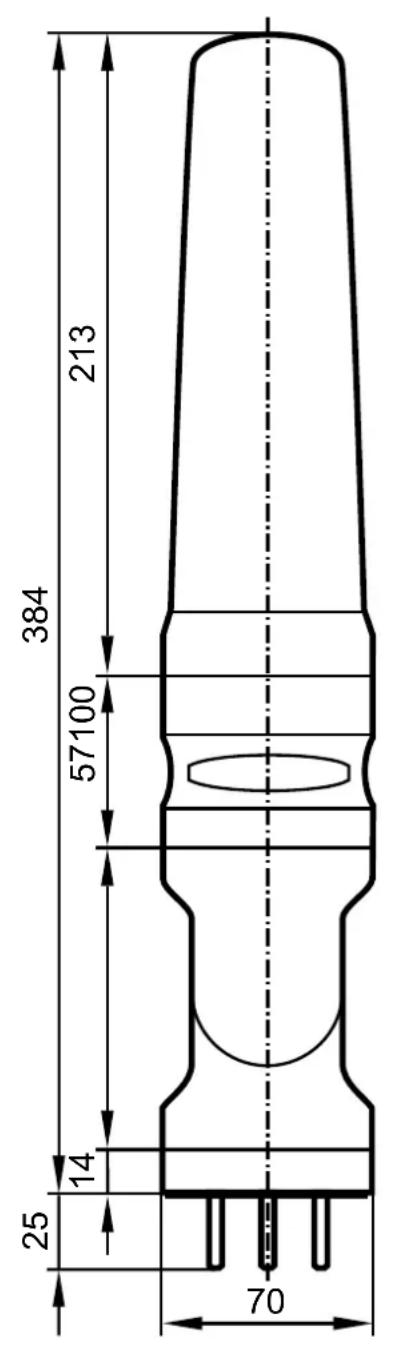

10 Schema d'encombrement 18
10.1 DVx500 18
10.2 DVx510 19
10.3 DVx520 20
10.4 DVx530 21

11 Données techniques 22
11.1 Appareil IO-Link 22
12 Maintenance, réparation et élimination 23
12.1 Nettoyage de la surface du boitier 23
13 Homologations/normes 23

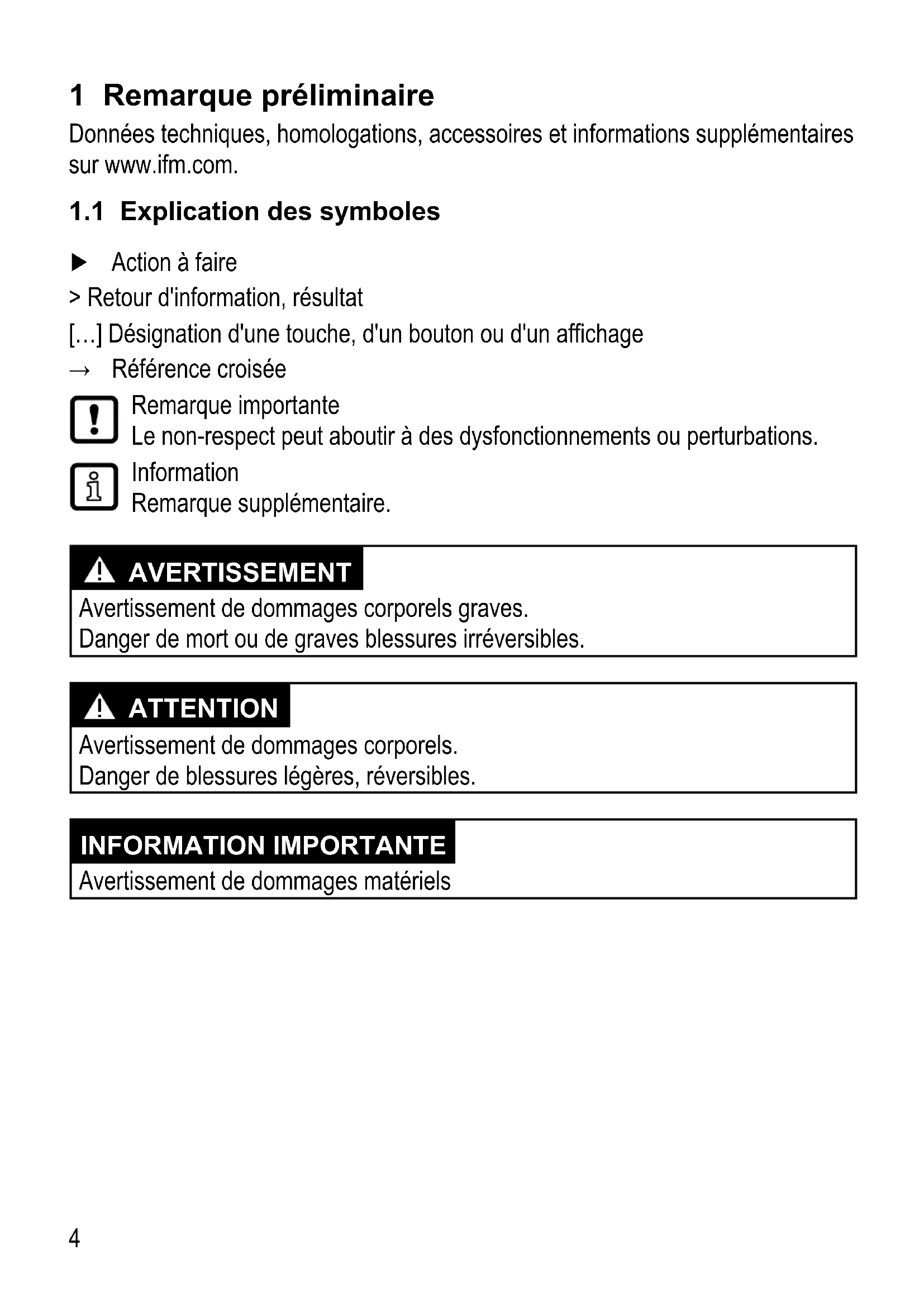

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Explication des symboles

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

ATTENTION

Avertissement de dommages corporels.

Danger de blessures legères, réversibles.

INFORMATION IMPORTANTE

Avertissement de dommages matériels

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Fonctionnement et caractéristiques

L'appareil sert à visualiser les états de la machine. Les versions DVx510 et DVx530 disposent équalement d'un buzzer pour la signalisation sonore.

Les 5 segments à LED et l'avertisseur sonore peuvent être activés et désactivés individuellement.

L'appareil n'est concu que pour une utilisation en interieur.

Respecter les conditions d'utilisation ( 11 Données techniques).

L'appareil ne doit pas etre utiliser pour des applications de sécurité, par ex. contrôle d'accès.

Les apparueils standards sont DV15xx. Les apparueils DV25xx sont des apparueils IO-Link. La version IO-Link peut être commandée et paramétrée via l'interface IO-Link standardisée. Pour la version standard les segments LED individuels peuvent être commutes individuellement via des entrées TOR. Le paramétrage s'effectue via un bouton de paramétrage ou via une interface IO-Link supplémentaire.

Si l'appareil est utilisé d'une manière qui n'est pas spécifiée par le fabricant, des caractéristiques importantes de l'appareil peuvent être affectées.

3.1 IO-Link

3.1.1 Informations generales

Cet apparéil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l' apparéil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

3.1.2 Informations spécifiques à l'appareil

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel de paramétrage IO-Link adapté et d'un cable adaptateur IO-Link. Les IODD nécessaires pour la configuration de l'ordinateil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com.

4 Montage

Mettre l'installation hors tension avant le montage.

Pour le montage, désir une surface de montage plane.

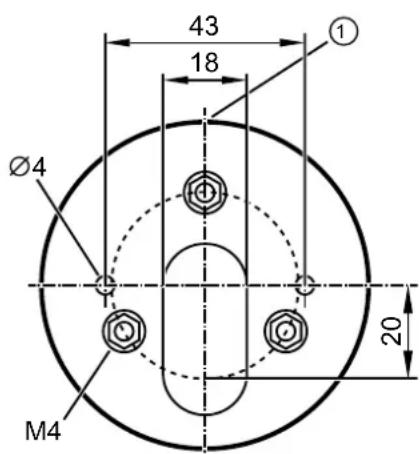

Fixation (vuedenbas)

1:Face avant

Monter la fixation sur la surface de montage avec les écrous M4 fournis.
Couple de serrage 1,8 Nm.

Seulement pour les modèles DVx500 et DVx510 : Pour le montage sur une surface horizontale poser le socle sur la fixation (marquages sur le socle et la fixation alignés) et tourner d'env. 10^ dans le sens horaire pour le fixer. Pour le montage sur une surface verticale desserrer la vis dans le socle, tourner la partie supérieure du socle de 180^ et desserrer la vis. Poser le socle sur la fixation (marquages sur le socle et la fixation alignés) et tourner d'env. 10^ dans le sens horaire pour le fixer.

Passer le cable de raccordement à travers la fixation et, le cas échéant, le socle et raccorder la prise au connecteur M12 dans la lampe de signalisation. Couple de serrage max. 1 Nm.
- Poser la lampe de signalisation sur la fixation ou le socle (marquages alignés) et tourner d'env. 10^ dans le sens horaire pour la fixer.

Prendre en compte le couple de serrage max. du cable de raccordement.

Des joints d'étanchéité intégrés sur le dessous de la fixation et dans le socle ainsi que des joints toriques sur la fixation et le socle empêchent la pénetration d'humidité.

Plus d'informations sur les accessoires disponibles sur www.ifm.com

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon TBTS, TBTP

Mettre l'installation hors tension.
Raccorder l'appareil.

Le port IO-Link doit être raccordé selon la Specification IO-Link.

6 Raccordement des broches

6.1 Appareil IO-Link (DV25x0)

Connecteur M12 IO-Link, 4 pôles

(4 x 0,34 mm² / AWG 22)

1:UB+
2: non raccordé
3:UB-
4:IO-Link

6.2 Apparel standard (DV15x0)

Connecteur M12, 8 pôles

(8 × 0.25 ~mm^2 / AWG 24)

La polarité des entrées est à seLECTIONner.

Raccorder la brochure 5 à +24 V DC pour commander les entrées avec un transistor NPN.
Raccorder la brochure 5 à GND pour commander les entrées avec un transistor PNP.

En cas de commande via IO-Link (broche 8) sans cable de raccordement E12572:

Raccorder la broche 5 à +24 V DC.
Raccorder la brochure 3 à GND.

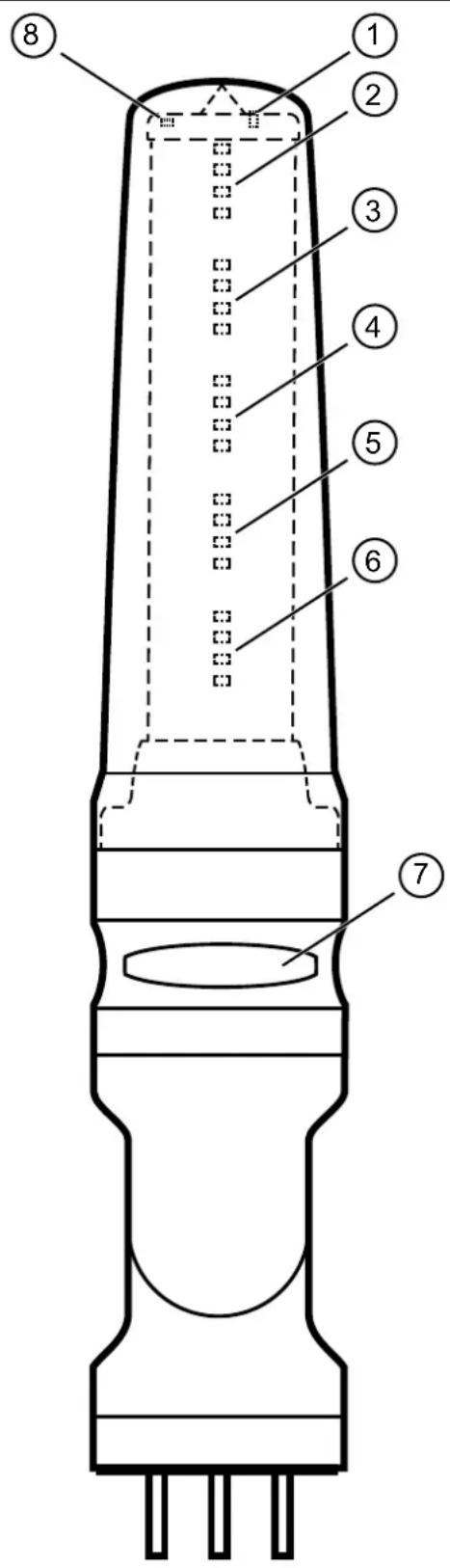

7 Eléments de service et d'indication

1: bouton de paramétrage (seulément DV15x0)
2: segment LED 1 avec 4 LED RVB
3: segment LED 2 avec 4 LED RVB
4: segment LED 3 avec 4 LED RVB
5: segment LED 4 avec 4 LED RVB
6: segment LED 5 avec 4 LED RVB
7: buzzer (seulement DVx510 et DVx530)
8:LED feedback (seulement DV15x0)

8 Fonctionnement

8.1 Fonctionnement de la version IO-Link

8.1.1 Généralité

L'appareil est raccordé à un maître IO-Link (port A) avec un cable de raccordement 4 pôles. Le système de commande active et désactive les segments LED individuels dans les couleurs configurées selon les paramétres régés.

Via le paramètre "Operating mode" les modes suivants peuvent être régles :

Mode on/off
Mode RVB
Mode analogue

8.1.2 Mode on/off

Pendant le fonctionnement le système de commande active et désactive les 5 segments LED ainsi que le buzzer (uniquement pour DVx510 et DVx530) (PDout, communication de données cyclique). La signalisation correspond aux paramétres définis pour les segments LED individuels et le buzzer.

Via le paramétrage acyclique les propriétés suivantes peuvent être régées pour chaque segment LED :

• Couleur (rouge, vert, orange, bleu, violet, turquoise, blanc, jaune, eteint)
• Fréquence (allumé en permanence), clignotement lent/moyen/rapide, flash lent/moyen/rapide)
• Luminosite (100%, 75%, 50%, 25%)

Pour les modèles avec signalisation sonore la puissance du son du buzzer peut être réglée.

7 6 5 4	3 2 1 0	PDout
			Seg. 5	Seg. 4	Seg. 3	Seg. 2	1 Octet 0
								Octet 1
								Octet 2
								Octet 3
								Octet 4
	Son du buzzer (style buzzer 1...8)							Buzzer Octet 5

8.1.3 Mode RVB

Pendant le fonctionnement le système de commande active et désactive les 5 segments LED ainsi que le buzzer (uniquement pour DVx510 et DVx530) et détermine les propriétés correspondantes (PDout, communication de données cyclique).

Dans ce mode 8 différents signaux sonores sont disponibles pour le buzzer.

7 6 5 4	3 2 1 0 PDout
	Propriétés LED segment 1 Seg.			1 jaune	Seg. 1 rouge	Seg. 1 vert	Seg. 1 bleu	Octet 0
	Propriétés LED segment 2 Seg.			2 jaune	Seg. 2 rouge	Seg. 2 vert	Seg. 2 bleu	Octet 1
	Propriétés LED segment 3 Seg.			3 jaune	Seg. 3 rouge	Seg. 3 vert	Seg. 3 bleu	Octet 2
	Propriétés LED segment 4 Seg.			4 jaune	Seg. 4 rouge	Seg. 4 vert	Seg. 4 bleu	Octet 3
	Propriétés LED segment 5 Seg.			5 jaune	Seg. 5 rouge	Seg. 5 vert	Seg. 5 bleu	Octet 4
	Son du buzzer (style buzzer 1...8)						buzzer Octet 5

Les caractéristiques des segments LED sont définis comme suit :

3 2 1 0 couleur
0 0 0 0 éteint
0 1 0 0 rouge
0 0 1 0 vert
0 1 1 0 orange
0 0 0 1 bleu
0 1 0 1 violet
0 0 1 1 turquoise
0 1 1 1 blanc
1 0 0 0 jaune

6 5 4 fréquence
0 0 0 allumé en permanence
0 0 1 clignotement lent
0 1 0 clignotement moyen
0 1 1 clignotement rapide
1 0 0	flash lent
1 0 1	flash moyen
1 1 0	flash rapide

8.1.4 Mode analogue

Pendant le fonctionnement le système de commande transmet une valeur analogique entre 0 et 100% via PDout dans l'octet 0% . L'octet 1 détermine la représentation de la signalisation visuelle. 9 différentes représentations sont possibles.

L'octet 5 définit le signal sonore (uniquement pour DVx510 et DVx530). 8 différents signaux sonores sont disponibles.

7 6 5 4	3 2 1 0	PDout
Valeur analogue 0...100 % Octet 0
				Représentation LED (style 1...9) Octet 1
								Octet 2
								Octet 3
								Octet 4
	Son du buzzer (style buzzer 1...8)						Buzzer Octet 5

FR

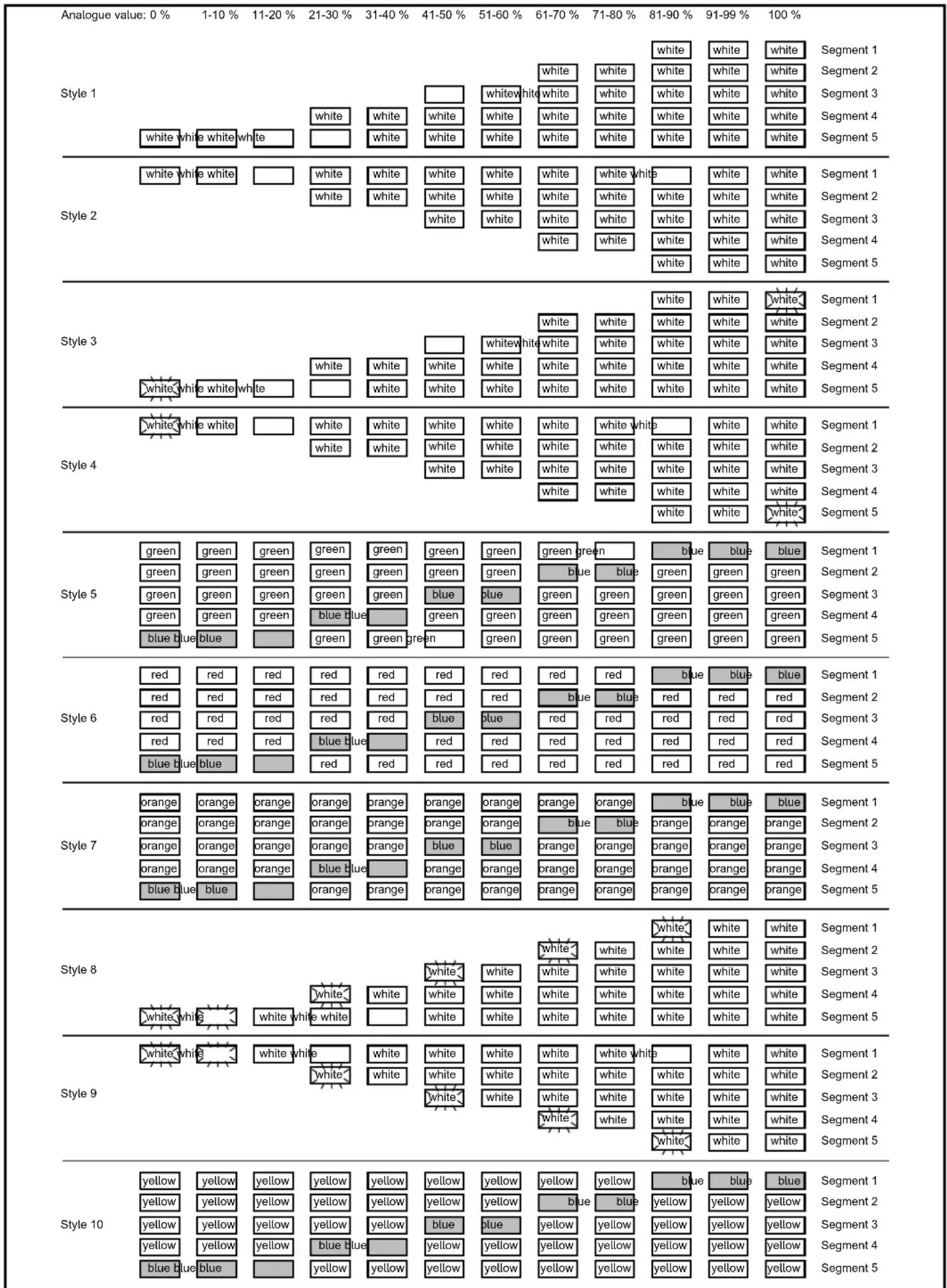

La lampe de signalisation générale les visualisations suivantes de la valeur analogique en fonction des données dans l'octet 1 :

8.2 Fonctionnement de la version standard

L'appareil est raccordé aux sorties TOR du système de commande via un cable 8 pôles (voir accessoires sur www.ifm.com). Les 6 entrées HTTL de la lampe de signalisation sont commandées avec 24 V DC. Selon le paramétrage régle, les 5 segments LED sont allumés et le buzzer retentit (uniquement pour DVx510 et DVx530).

Les entrées de signal peuvent être commandées en technologie PNP ou NPN ( 6.2 Appareil standard (DV15x0)).

Avec le bouton de paramétrage les propriétés suivantes peuvent être régées pour chaque segment LED :

• Couleur (rouge, vert, orange, bleu, violet, turquoise, blanc, jaune, éteint)
• Fréquence (allumé en permanence), clignotement lent/moyen/rapide, flash lent/moyen/rapide)
• Luminosite (100%, 75%, 50%, 25%)

Un paramétrage via l'interface IO-Link (broche 8 du connecteur M12) est également possible.

Après le paramétrage l'appareil passé en mode Run.

8.3 Mode démo

En mode démo, l'appareil montre les

• différentes couleurs
• différentes indications visuelles de valeurs analogiques (styles)
• différents sons du buzzer (styles buzzer s'il y a un buzzer)
  Régler le paramètre [Mode démo] dans l'outil de paramétrage IO-Link (par. ex. LR DEVICE). Pour le mode SIO et IO-Link 3 vitesses peuvent être seLECTIONNées pour la démo.

9 Paramétrage

9.1 Version IO-Link

L'appareil peut être paramétré à l'aide d'un outil de paramétrage IO-Link (par ex. LR DEVICE) ( 3.1 IO-Link).

Pour plus d'informations voir l'IODD sur www.ifm.com.

9.2 Version standard

Tourner le capuchon protecteur transparent d'env. 10^ dans le sens antihoraire et l'enlever.
- Appuyer brievement sur le bouton de paramétrage sur la tête de l'appareil (< 5 s).

La LED feedback est allumée en vert. L'appareil se trouve en mode de paramétrage.
- Appuyer brievement sur le bouton de paramétrage (< 5 s) pour passer au prochain paramètre.
- Appuyer longtemps sur le bouton de paramétrage ( >5 s) pour régler le paramètre sélectionné.
La LED feedback clignote en vert. L'appareil indique les réglages actuels du segment LED à paramétrer.
Appuyer brievement sur le bouton de paramétrage (< 5s) pour changer la valeur du paramètre sélectionné. Répéter cette opération jusqu'à ce que le réglage souhaïte soit sélectionné.
L'appareil indique les réglages actuels du segment LED à paramétrer.
- Appuyer longtemps sur le bouton de paramétrage ( >5 s) pour saugérder la valeur de paramètre sélectionnée.
La LED feedback clignote en vert. L'appareil sauvegarde la valeur et passe au prochain paramètre.
Àprous la configuration de tous les segments LED l'appareil indique les réglages actuels de tous les segments LED.
- Appuyer brievement sur le bouton de paramétrage (< 5 s) pour terminer le mode de paramétrage.
La LED feedback est eteinte. L'appareil se fouve en mode Run.

Si le bouton de paramétrage n'est pas appuyé pendant plus de 30 secondes, l'appareil sauvegarde les dernières modifications et passé en mode Run.

9.2.1 Structure des paramètres

Seg.LED

Paramètre Valeur

1 Couleur rouge vert orange bleu violet turquoi-

se

blanc jaune éteint

Fréquence allumé cligno-tement lent

cligno-tement moyen

cligno-tement rapide

flash lent

flash moyen

flash rapide

Luminosite 100 % 75 %

50 %

25 %

2 Couleur rouge vert orange bleu violet turquoi-

se

blanc jaune éteint

Fréquence allumé cligno-tement lent

cligno-tement moyen

cligno-tement rapide

flash lent

flash moyen

flash rapide

Luminosite 100 % 75 %

50 %

25 %

3 Couleur rouge vert orange bleu violet turquoi-

se

blanc jaune éteint

Fréquence allumé cligno-tement lent

cligno-tement moyen

cligno-tement rapide

flash lent

flash moyen

flash rapide

Luminosite 100 % 75 %

50 %

25 %

se

4 Couleur rouge vert orange bleu violet turquoi-

se

blanc jaune éteint

Fréquence allumé cligno-tement lent

cligno-tement moyen

cligno-tement rapide

flash lent

flash moyen

flash rapide

Luminosite 100 % 75 %

50 %

25 %

5 Couleur rouge vert orange bleu violet turquoi-

se

blanc jaune éteint

Fréquence allumé cligno-tement lent

cligno-tement moyen

cligno-tement rapide

flash lent

flash moyen

flash rapide

Luminosite 100 % 75 %

50 %

25 %.

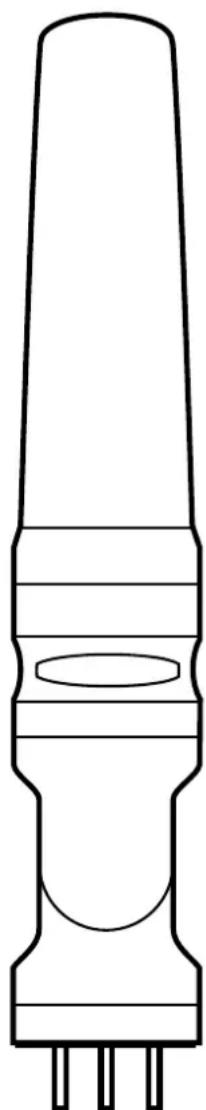

10 Schéma d'encombrement

10.1 DVx500

Dimensions [mm]

11 Données techniques

		DV1500	DV1510	DV1520	DV1530	DV2500	DV2510	DV2520	DV2530
Tension d'alimentation DC [V] 18...30
Tension nominale DC [V] 24
Consommation [mA] ≤ 200 RMS (400 mA pendant 50 ms)
Courant d'entrée [mA] typ. 6 (24 V DC, signal haut)
Puisance max. du son du buzzer	[dB] -	85 - 85 -					85	-	85
Degré de souillure 2
Température ambiente [°C]		-25...50
Température de stockage	[°C]	-40...75
Humidité relative de l'air maximale	[%]	90
Altitude de fonctionnement maximal	[m]	2000 au-dessus du niveau de la mer
Pression d'air admissible [hPa]		1060
IO-Link		-	-	-	-	●	●	●	●
Connecteurs		connecteur M12, 8 pôles				connecteur M12, 4 pôles

11.1 Apparel IO-Link

Type de transmission		COM2 (38,4 kbaud)
Révision IO-Link		1.1
Standard SDCI		CEI 61131-9
ID des apparueils IO-Link
DV15xx		850 d / 00 03 52 h
DV25xx		841 d / 00 03 49 h
Mode SIO		Oui
Courant de charge d'entrée entrée C/Q à V0 (ILL)	[mA]	< 250
Type de port maître requis		A
Temps de cycle de process min.	[ms]	3,2

12 Maintenance, réparation et élimination

L'appareil est sans maintenance.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

12.1 Nettoyage de la surface du boitier

Mettre l'appareil hors tension.
Enlever les salissures avec un chiffon doux, sec et non traité chimiquement.
En cas de salissures tenaces, utiliser un chiffon humide.

Nous recommends des chiffons en microfibres sans additifs chimiques.

FR

13 Homologations/normes

Les déclarations de conformité CE, homologations, etc. sont disponibles sur www.ifm.com.
