MODE D'EMPLOI E30483 IFM

Notice d'utilisation

Capuchon pour le filtre de capteurs de pression

E30483

E30142

E30148

E30139

E30467

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité.... 4

3 Usage prévu 5

4 Montage 6

4.1 Capuchons en option 6

4.2 Démontage du capuchon existant.... 7

4.3 Montage du capuchon E30483 / E30142 7

4.4 Montage du capuchon E30148 7

4.5 Montage du capuchon E30139 8

4.6 Montage du capuchon E30467 8

4.6.1 Montage de la protection primaire.... 8

4.6.2 Montage de la protection secondaire 9

4.7 Orientation du couvercle du système de filtrage 9

5 Elimination et retour 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles ( Données techniques).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils, des accessoires et des câbles contre l'endommagement.

3 Usage prévu

Différents éléments de protection (capuchons) peuvent être utilisés pour les capteurs de pression avec des éléments de compensation de pression vissés afin d'éviter une souillure de la membrane d'échappement dans des conditions environnantes sévères.

FR

4 Montage

Les schémas sont des exemples pour des capteurs de pression avec des éléments de compensation de pression vissés. La forme du boîtier varie en fonction de la série d'appareils.

Pour la durée des travaux de montage, il faut s'assurer que le capteur n'est pas soumis à des conditions environnantes humides !

4.1 Capuchons en option

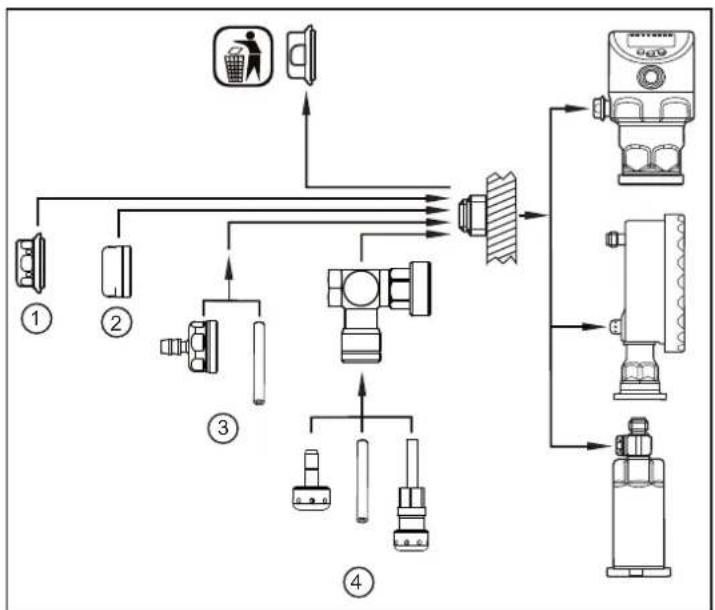

Aperçu des capuchons :

(1) Accessoires E30483 (avec larmier) ou E30142 (sans larmier)

Capuchon avec membrane d'échappement intégrée.

Voir : Montage du capuchon E30483 / E30142 (→ 7)

(2) Accessoires E30148

Capuchon comme variante fermée : → Consulter la notice d'utilisation du capteur !

Voir : Montage du capuchon E30148 (→ 7)

(3) Jeu d'accessoires E30139

Capuchon avec membrane d'échappement intégrée et raccord avec tuyau de ventilation.

Voir : Montage du capuchon E30139 (→ □ 8)

(4) Jeu d'accessoires E30467

Echappement pour applications exigeantes :

Composé d'un adaptateur avec membrane d'échappement intégrée, d'un raccord pour une fixation directe sur un raccord cou-dé ou avec un tuyau d'échappement intermédiaire.

Voir : Montage du capuchon E30467 (→ 8)

4.2 Démontage du capuchon existant

Dévisser le couvercle du système de filtrage (A) à l'aide d'un outil approprié.
Enlever la membrane d'échappement (C) du corps de base (B).
▷ Le capteur est préparé pour le montage des capuchons en option.

4.3 Montage du capuchon E30483 / E30142

Utiliser la même forme de capuchon que la pièce d'origine : E30483 (avec larmier, E30142 (sans larmier).

Démonter le capuchon du filtre. Voir : Démontage du capuchon existant (→ 7)
Visser le capuchon avec membrane d'échappement intégrée (1) sur le corps de base (B) et serrer à l'aide d'une clé cote sur plats 11*). Couple de serrage 2,5...3,5 Nm.
▶ Veiller à l'orientation correcte du capuchon. Voir : Orientation du couvercle du système de filtrage (→ 9)

4.4 Montage du capuchon E30148

Démonter le capuchon du filtre. Voir : Démontage du capuchon existant (→ □ 7)
Visser le capuchon fermé (2) sur le corps de base (B) et serrer à l'aide d'une clé cote sur plats 11*). Couple de serrage 2,5...3,5 Nm.

Vérifier si la suppression de cette compensation n'a pas de conséquences pour l'application !
▶ Remarque concernant l'utilisation du capuchon fermé :
▷ Le capuchon fermé empêche la compensation de la pression du manomètre relatif.
La pression à l'intérieur du capteur varie en fonction de la température : 35 mbar / 10 K.

Le capuchon fermé n'est recommandé que dans les conditions suivantes :

Conditions environnantes sévères

Les applications pour lesquelles une grande tolérance par rapport aux exigences de précision est permise.

4.5 Montage du capuchon E30139

Démonter le capuchon du filtre. Voir : Démontage du capuchon existant (→ 7)
Visser le capuchon (3) avec membrane d'échappement intégrée sur le corps de base (B) et serrer à l'aide d'une clé cote sur plats 11*). Couple de serrage 2,5...3,5 Nm.
▶ Positionner le tuyau flexible (L = 0,5 m, diamètre intérieur 3 mm, polyamide) le capuchon (3) et insérer l'embout libre dans la section protégée.

4.6 Montage du capuchon E30467

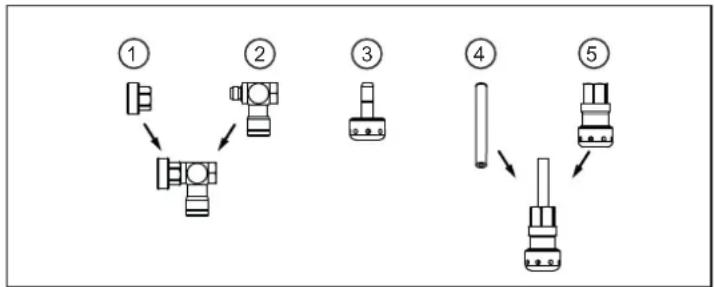

Aperçu des différents composants :

1 : Adaptateur avec membrane d'échappement intégrée
2 : Raccord tuyau
3 : Elément enfichable avec membrane d'échappement intégrée
4 : Tube de ventilation
5 : Elément enfichable avec membrane d'échappement intégrée

Monter les éléments de protection:

En comparaison avec le capuchon prémonté sur le filtre, les éléments de protection permettent une meilleure protection de la membrane d'échappement dans des conditions environnantes défavorables. Ce sont par exemple de fortes salissures, une forte condensation ou une forte humidité de l'air dans le cas d'une surface froide du capteur autour de la membrane d'échappement.

On peut choisir entre une protection primaire avec une membrane d'échappement et une protection secondaire avec deux membranes d'échappement.

En cas de besoin, la version avec un tuyau permet de déplacer l'évent à l'extrémité de celui-ci dans une zone plus protégée.

Voir la version avec tuyau: Montage de la protection secondaire (→ 9)

4.6.1 Montage de la protection primaire

Démonter le capuchon du filtre. Voir : Démontage du capuchon existant (→ 7)
Monter l'adaptateur (1) et le raccord du tuyau (2) sur le manchon fileté (6).
Desserrer la vis de blocage (8) et tourner le raccord du tuyau de sorte que l'évent soit orienté vers le bas.
▶ Serrer la vis de blocage (8) avec un couple de 2,5...3,5 Nm.

4.6.2 Montage de la protection secondaire

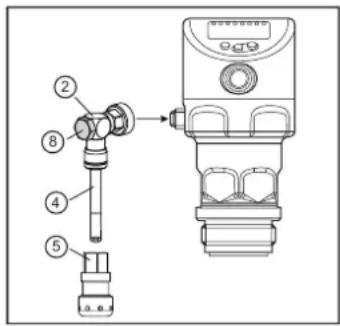

Fig. 1: Version enfichable

Monter la protection primaire. Voir : Montage de la protection primaire (→ 8)
Insérer l'élément enfichable (3) jusqu'à ce que la butée du raccord du tuyau (2) soit atteinte.
Desserrer la vis de blocage (8) et tourner le raccord du tuyau dans une position horizontale de sorte que la membrane d'échappement soit en position verticale dans l'élément enfichable. Voir : Orientation du couvercle du système de filtrage (→ 9)
▶ Serrer la vis de blocage avec un couple de 2,5...3,5 Nm.

▶ Monter la protection primaire.
Insérer le tube de ventilation (4) avec l'élément enfichable (5) jusqu'à ce que la butée du raccord du tuyau (2) soit atteinte.
▶ Fixer l'extrémité du tuyau en position horizontale à l'aide de l'élément enfichable de sorte que la membrane d'échappement dans l'élément enfichable (5) se trouve en position verticale. Voir : Orientation du couvercle du système de filtrage (→ 9)

Le tuyau ne doit être ni plié ni bouché.

La version tuyau peut également être utilisée sans élément enfichable. Dans ce cas, l'extrémité ouverte du tuyau doit être orientée vers le bas.

Le tuyau peut être prolongé à volonté.

4.7 Orientation du couvercle du système de filtrage

Choisissez la situation d'installation de manière à ce que le couvercle du système de filtrage soit horizontal et que la condensation puisse s'écouler sous l'effet de la gravité.


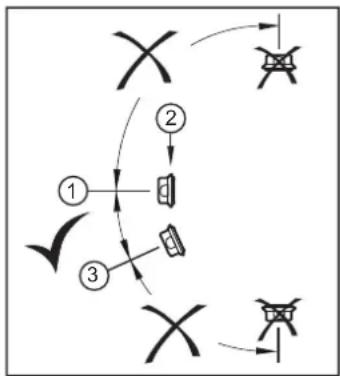

▶ Orientation idéale (1) : Le couvercle du système de filtrage est en position horizontale.
La membrane d'échappement (2) dans le couvercle du système de filtrage est en position verticale.
Inclinaison maximale du couvercle du système de filtrage : 30° (3)

5 Elimination et retour

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
En cas de retour, s'assurer que l'appareil est exempt d'impuretés, en particulier de substances dangereuses et toxiques.
