Type de produit	Raccord à souder pour capteurs
Marque	IFM
Modèle	E38830
Application	Installation aseptique de capteurs dans cuves ou tuyauteries
Domaine d'utilisation	Applications aseptiques selon EHEDG
Compatibilité capteurs	Capteurs avec filetage intérieur G1/8
Matériau	Acier inoxydable (adapté pour aseptique)
Couple de serrage (métal sur métal)	12 Nm
Couple de serrage (métal sur Peek)	12 Nm (avec joint Peek E38831)
Température maximale pendant soudage	65 °C (risque de brûlures)
Préparation avant soudage	Percer un trou du diamètre extérieur du raccord, surdimension max. 0,2 mm
Opération de soudage	Souder par points de fixation en face l'un de l'autre, respecter pauses
Nettoyage après soudage	Nettoyer le filetage et graisser avec une graisse appropriée homologuée
Vérification étanchéité	Avant mise en service, contrôler l'étanchéité de la cuve/tuyau
Consignes de sécurité	Montage et opération par personnel qualifié. Évaluation des risques obligatoire.
Protection de la zone d'étanchéité	Protéger contre projections de soudure et traitements ultérieurs (ponçage, etc.)
Documentation	Notice d'utilisation de 7 pages incluant données techniques et homologations

FOIRE AUX QUESTIONS - E38830 IFM

Quel est l'usage prévu du raccord E38830 ?

Le raccord à souder E38830 permet l'installation aseptique de capteurs avec filetage intérieur G1/8 dans des cuves ou systèmes de tuyaux, notamment pour des applications aseptiques selon EHEDG.

Quelles sont les précautions de sécurité avant le soudage ?

L'opération de soudage doit être effectuée par du personnel qualifié. Le capteur ne doit pas être monté pendant le soudage. Il faut protéger la zone d'étanchéité contre les projections et assurer une aspiration suffisante des vapeurs. Laisser refroidir le raccord après soudage.

Comment préparer le trou pour le soudage ?

Percer dans le tuyau ou la paroi de la cuve un trou du diamètre extérieur du raccord, avec un surdimensionnement maximal de 0,2 mm.

Quel couple de serrage appliquer lors du montage du capteur ?

Pour un contact métal sur métal, le couple est de 12 Nm. Pour métal sur Peek (avec joint Peek E38831), le couple est également de 12 Nm.

Peut-on souder avec le capteur monté ?

Non, pendant le soudage et la phase de refroidissement suivante, le capteur ne doit pas être monté pour éviter tout dommage dû à la chaleur.

Que faire si le chanfrein d'étanchéité du raccord est endommagé ?

Si le chanfrein d'étanchéité est endommagé, le raccord ne peut plus être utilisé. Il faut enlever le raccord et en souder un nouveau.

Quelles sont les exigences pour les applications aseptiques EHEDG ?

Respecter les directives EHEDG en vigueur et s'assurer d'une intégration conforme du raccord dans l'installation. Consulter la notice d'utilisation du capteur prévu.

Comment nettoyer le raccord après soudage ?

Après refroidissement, nettoyer le filetage et le graisser avec une graisse appropriée et homologuée pour l'application.

Quelles sont les conditions de montage pour éviter les dommages ?

S'assurer que l'intérieur et la zone d'étanchéité du raccord ne soient pas traités ultérieurement (ponçage, décapage, etc.) ou endommagés. Protéger la zone d'étanchéité pendant le soudage.

Où trouver les informations techniques complètes ?

La notice d'utilisation, les données techniques, les homologations et des informations supplémentaires sont disponibles via le code QR sur l'appareil ou l'emballage, ou sur le site www.ifm.com.

MODE D'EMPLOI E38830 IFM

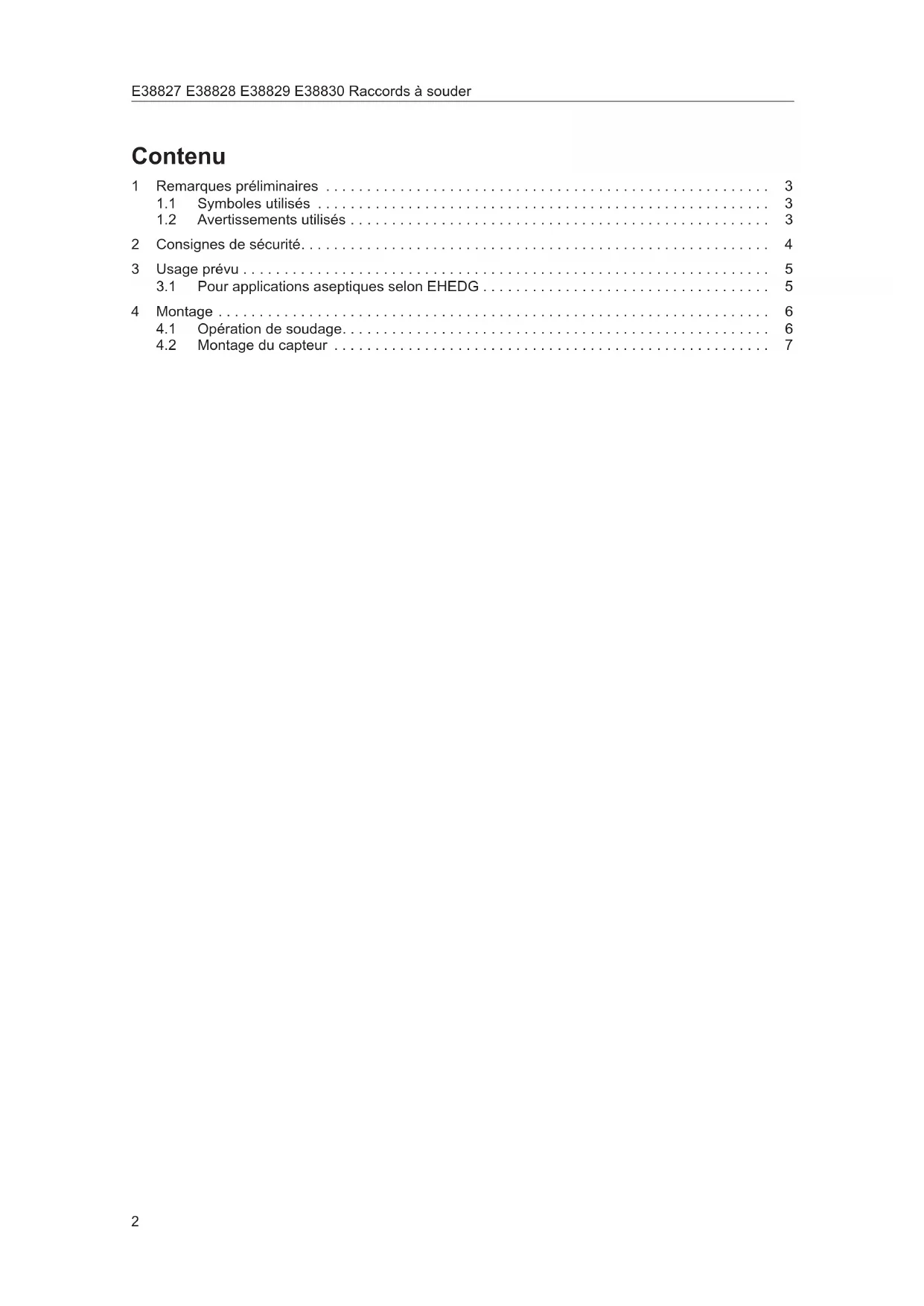

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3

2 Consignes de sécurité.... 4

3 Usage prévu 5

3.1 Pour applications aseptiques selon EHEDG 5

4 Montage 6

4.1 Opération de soudage.... 6
4.2 Montage du capteur 7

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

ATTENTION

Avertissement sur les dommages corporels

Danger de blessures légères, réversibles.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace du produit contre l'endommagement.

Opération de soudage :

• L'opération de soudage doit être effectuée par des personnes compétentes.
• Elle doit être effectuée soigneusement selon les règles de l'art.
• Assurer une aspiration suffisante des vapeurs lors du soudage.

INFORMATION IMPORTANTE

Défaut d'étanchéité du raccord

Endommagement possible par traitement de la cuve ou la tuyauterie après l'opération de soudage, par exemple par des processus d'enlèvement comme le ponçage, le décapage, le sablage, le microbillage ou par des processus d'application comme la pulvérisation, la peinture etc.

S'assurer que l'intérieur et la zone d'étanchéité du raccord ne soient pas traités ultérieurement ou endommagés.

3 Usage prévu

Le raccord à souder permet l'installation aseptique des capteurs dans des cuves ou des systèmes de tuyaux.

Le raccord à souder convient aux capteurs avec un filetage intérieur G1/8.

3.1 Pour applications aseptiques selon EHEDG

▶ Respecter les directives en vigueur d'EHEDG.
S'assurer d'une intégration du raccord dans l'installation selon EHEDG. Lire les remarques dans la notice d'utilisation du capteur prévu.

4 Montage

ATTENTION

Lors de la phase de soudage, le raccord peut s'échauffer à plus de 65 °C (149 °F).

Risque de brûlures.
▶ Laisser refroidir l'adaptateur.

4.1 Opération de soudage

Remarques générales :

• Pendant le soudage et la phase de refroidissement suivante, le capteur ne doit pas être monté.
• Les surfaces doivent être sans souillure de tout type.
• Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.
• L'opération de soudage doit être adaptée au type de soudage et la performance du dispositif de soudage doit être adaptée à l'épaisseur de la matière à souder.
• Le raccord ne doit pas se déformer lors du soudage.
• La zone d'étanchéité du raccord ne doit pas être endommagée par des projections de soudure ou similaire. Avant de commencer le soudage, assurer une protection suffisante de la zone d'étanchéité.

Préparation :

▶ Percer dans le tuyau ou la paroi de la cuve un trou du diamètre extérieur du raccord. Surdimension max. : 0,2 mm.

Opération de soudage :

▶ Fixer le raccord avec une force de retenue suffisante en plusieurs points. Appliquer les points de fixation à distance égale en face l'un de l'autre.

Appliquer les soudures entre les points de fixation en face l'un de l'autre. Respecter des pauses suffisantes entre les différentes sections pour éviter que le raccord devienne brûlant ou se déforme en raison d'une surchauffe.

Après l'opération de soudage :

▶ Laisser refroidir l'adaptateur.
Nettoyer le filetage et le graisser avec une graisse appropriée et homologuée pour l'application.

Si le chanfrein d'étanchéité du raccord est endommagé, celui-ci ne peut plus être utilisé

▶ Enlever le raccord et en souder un nouveau.

Avant la mise en service contrôler l'étanchéité de la cuve / du tuyau.

4.2 Montage du capteur

▶ Visser le capteur dans le raccord et serrer.

Couple de serrage :

• Métal sur métal : 12 Nm

• Métal sur Peek : 12 Nm (joint Peek E38831)
