Type de produit	Ventilateur de plafond
Marque	Hunter
Modèle	Arcot
Poids	10,3 kg
Hauteur minimale des pales	2,3 m du sol
Matériau des pales	Bois avec finition laquée ou peinture ultra brillante
Nombre de pales	Non spécifié (typiquement 4 ou 5)
Nombre de vitesses	3 vitesses réglables
Fonction inversion de sens	Oui (hiver/été)
Éclairage intégré	Oui, kit d'éclairage avec globe en verre
Type d'alimentation	Secteur 220-240 V ~50 Hz
Commande	Interrupteur mural et chaîne de tirage
Type de montage	Standard, incliné (plafond jusqu'à 30°)
Tige de suspension incluse	Oui, courte et standard ; tige longue vendue séparément
Entretien des pales en bois	Nettoyer avec un chiffon à polir pour meubles ; appliquer occasionnellement du poli à meubles
Entretien général	Nettoyer avec un chiffon doux ou un aspirateur à brosse ; utiliser un détergent doux et un linge légèrement humide
Sécurité	Déconnecter l'alimentation avant installation ; ne pas insérer d'objets dans les pales ; enfants de moins de 8 ans sous surveillance
Pièces de rechange	Contacter le revendeur Hunter ou visiter www.HunterFanInternational.com

FOIRE AUX QUESTIONS - Arcot HUNTER

Le ventilateur ne tourne pas, que faire ?

Vérifiez que l'alimentation est rétablie (remettez le disjoncteur ou remplacez le fusible). Ouvrez le pavillon et contrôlez toutes les connexions de câblage. Poussez fermement le commutateur d'inversion vers le haut ou le bas. Réglez l'indicateur de vitesse sur la position souhaitée.

Le ventilateur fait du bruit pendant le fonctionnement, comment résoudre ?

Assurez-vous que toutes les vis d'assemblage et de fixation des pales sont serrées à fond. Si le bruit persiste, remplacez les pales défectueuses.

Mon ventilateur est déséquilibré et oscille excessivement, que faire ?

Utilisez la trousse d'équilibrage fournie avec le ventilateur. Vérifiez que toutes les vis sont bien serrées et que le ventilateur est correctement fixé à la bride de suspension. Coupez le courant, soutenez le ventilateur et assurez-vous que la boule TrilobularTM est bien en place.

Comment changer le sens de rotation du ventilateur (été/hiver) ?

Pour passer du mode été au mode hiver, placez le commutateur d'inversion en position opposée. En été, le sens antihoraire rafraîchit en poussant l'air vers le bas. En hiver, le sens horaire redistribue l'air chaud du plafond sans créer de courant d'air.

Comment remplacer les ampoules du kit d'éclairage ?

Débranchez l'alimentation et laissez refroidir l'ampoule au moins 5 minutes. Tournez le globe en verre dans le sens antihoraire pour le dégager des pattes. Remplacez l'ampoule par une du même type et de la même puissance. Revissez le globe en tournant dans le sens horaire jusqu'à enclenchement.

Quelle est la hauteur de plafond minimale pour installer ce ventilateur ?

Les pales du ventilateur doivent se trouver à plus de 2,3 mètres du sol. Pour un montage standard, le plafond doit avoir une hauteur d'au moins 2,30 m.

Puis-je utiliser une tige de suspension plus longue que celle fournie ?

Oui, une tige longue (pour plafonds supérieurs à 3 m ou inclinés) est vendue séparément. Suivez les étapes 6 à 10 du manuel pour installer la nouvelle tige de suspension.

Comment nettoyer les pales en bois du ventilateur ?

Utilisez un chiffon à polir pour meubles. De temps en temps, vous pouvez appliquer une légère couche de poli à meubles pour protéger et embellir les pales. Pour les pales peintes ou ultra brillantes, nettoyez-les comme le fini du ventilateur avec un chiffon doux.

Où trouver des pièces de rechange pour mon ventilateur Hunter Arcot ?

Contactez votre revendeur Hunter Fan ou visitez le site Web officiel à l'adresse www.HunterFanInternational.com pour obtenir des pièces détachées et de l'aide.

Puis-je installer le ventilateur moi-même ?

L'installation requiert des compétences en électricité. Si vous n'êtes pas familier avec le câblage, faites appel à un électricien qualifié. Le système de suspension doit être installé par le fabricant, son technicien ou une personne qualifiée. Assurez-vous de couper l'alimentation avant de commencer.

MODE D'EMPLOI Arcot HUNTER

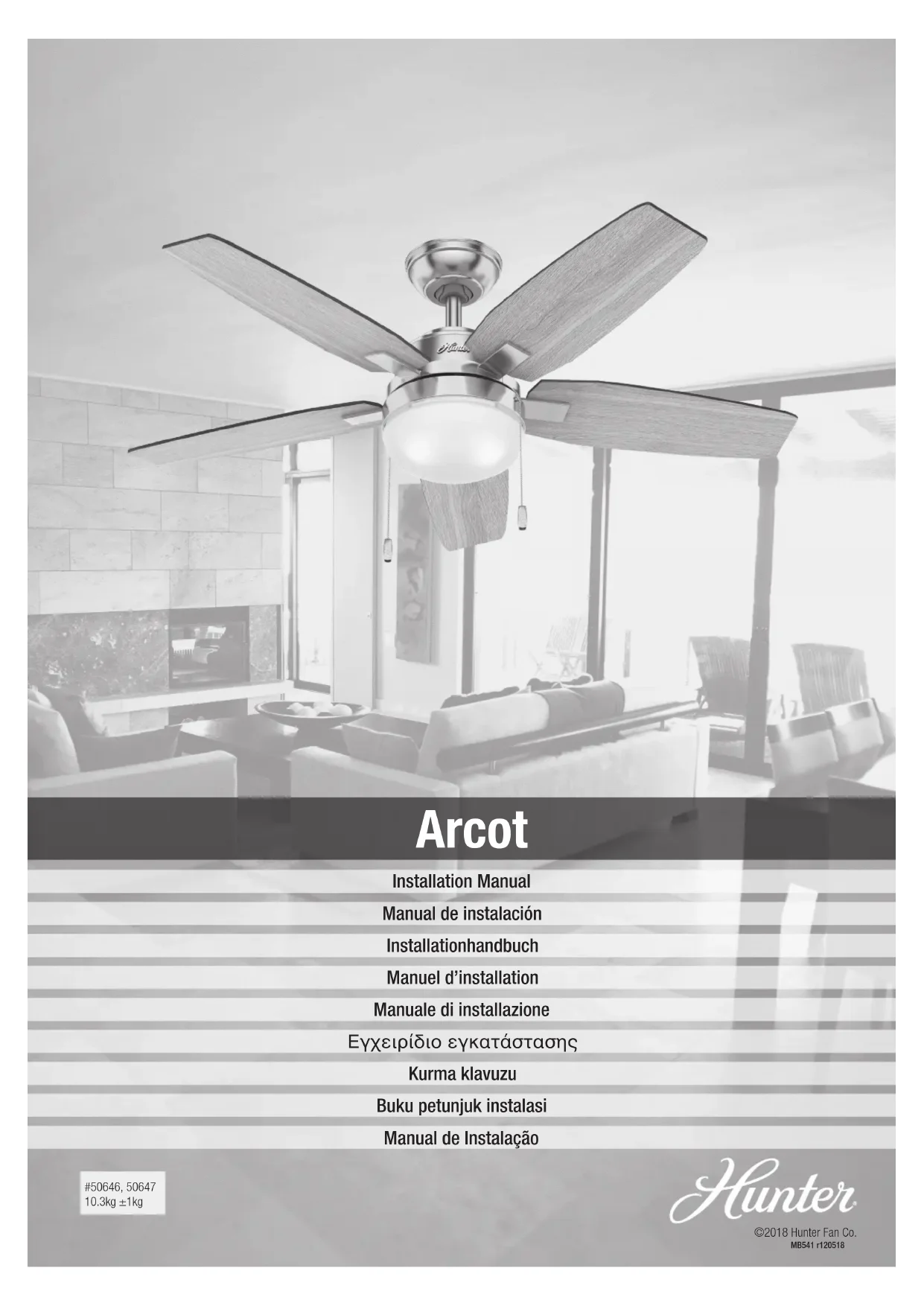

Manuel d'installation

Ce manuel you aidera a installer, faire fonctionner et entretenir votre nouveau ventilateur. Ces directeves sont conques pour rendre I'installation et l'assemblage aussi simple et efficace que possible.

MISE EN GARDE! Consignes importantes : Conserver le mode d'emploi pour une utilisation future Francais

Assurez-vous de dire la totalité du manuel avant de commencer l'installation et garder toutes les pièces en sus pour uneuture utiliseion. Le montage du systeme de suspension doitetre realized par le fabricant,son technician,ou les personnes qualifiees competentes.Levez le poids du ventilateur 10,3 kg.Les attaches utilisées pour la fixation au plafond, comme les crochets ou autres,doiventetre fixeesde facon suffisamment solide pour résister a quatre fois le poids du ventilateur de plafond.Si vous observez un mouvement d'oscillation inhabituel,cessezimmadement d'utiliser le ventilateur de plafond et contactezle fabricant,son technician, ou les personnes qualifiees competentes.Le remplacement des pièces du systeme de suspension de sécurité doitetre effectue par le fabricant,son technician,ou les personnes qualifiees competentes.Les pales doiventetre a plus de 2,3m du sol.Le site d'installation doit posseder un interrupteur omnipolaire avec un intervalle de separation d'au moins 3 mm.Pour eviter un chic electrique possible,avant d'installer voyageur ventilateur,deconnecter I'alimentation electrique en mettant hors tension les disjoncteurs de la prise et son interrupteur mural correspondant.Si vous ne pouvez pas verruiller les disjoncteurs en position fermee,attacher un dispositif de mise en garde visible, comme une etiquette,au panneau electrique principal.Tous les cablages doiventetre conformes aux codes electriques nationaux et locaux.Si you n'estes pas familier avec le cablage,vois devriez engager un electricien qualifie Pour réduire le risque de blessures,ne pliez pas le systeme de fixation des pales en instalant,equilibrant ou nettoyant le ventilateur.Ninsere jamais d'objectes étrangers entre des pales en rotation.Cet appeareil peut être utilisé par des enfants ages de 8 ans et plus,ou par des personnes ayant des capacités physiques,sensorielles ou mentales réduites ou sans experience ou connaissances particulieres,a condition d'être sous surveillance et d'avoir reçu des instructions pour utiliser l'appeareil de maniere sécurisée en complenant bien les risques impliqués.Les enfants ne doivent pas jouer avec l'appeareil.Le nettoyage et l'entretien de l'appeareil ne doit pasetre effectuespar des enfants sans surveillance.Pour réduire le risque de blessures,fixez le ventilateur directement à la structure de support du bâtiment en suivant ces instructions,et nutilise que le matériel fourni.

Options Pour La Fixation Du Ventilateur

Il existe différentes manières de fixer votre ventilateur de plafond, selon vos besoin et le style de votre plafond.

Le montage standard d'un ventilateur de plafond est la pose la plus usuelle. Le montage standard est recommendé pour les plafonds d'une hauteur supérieure ou égale à 2,30 m.

MONTAGGIO STANDARD

COUPER I'électricité.

ALIMENTAZIONE

S'assurer que les quatre (4) cales sont toujours en place.

PARAURTI

POUR UN PLAFOND EN BÉTON

Enforcer les chevilles d'expansion M6 X 50 mm (A) dans les trouss jusqu'à ce que le filtage du boulon soit visible (environ 10 mm).

Passer les cables d'alimentation (A) par le trou central de la plaque de plafond (B).

NEL CASO DI SOFFITTO IN CALCESTRUZZO

POUR UN PLAFOND EN BÉTON

Aligner les boulons d'ancrage (A) avec les encoches ovales la plaque de plafond (C). Pousser la plaque de plafond sur les chevilles (B) jusqu'à ce que les isolateurs en caoutchouc (D) soient contre le plafond. Placer la rondelle plate, la rondelle élastique et l'écrou (E) sur le boulon d'ancrage et bien les serrer. Passer à la page 12.

NEL CASO DI SOFFITTO IN CALCESTRUZZO

Percer deux avant-trous dans la structure de soutien en bois en vous servant de la plaque de plafond (A) pour prendre la mesure avec précision.

Poser une rondelle plate (A) sur chacune des vis à bois (B).

Passer les cables d'alimentation (A) par le trou central de la plaque de plafond (B).

Soulever la plaque de plafond (A) et aligner les deux fentes ovales opposées avec les avant-trous (B). Insérer et serrer les deux vis à bois (C) avec des rondelles (D) pour fixer la plaque de plafond (A) au plafond.

Iepaote To kawio npoxic (A) eow tnc kevtpiikc ont cou siokou opoipc (B).

Pour réduire le risque d'incendie, de chic électrique ou de dommages au moteur, ne pas soulever ou porter le ventilateur par les fils d'alimentation. Pour éviter des dommages aux fils à la base de l'ensemble du ventilateur, ne pas poser la ventilateur sur une surface dure. Utiliser la mousse de la boîte comme support. Les fillets du fourreau adaptateur sont recouverts d'un enduit spécifique. Ne pas enlever cet enduit; il empêche le fourreau de se desserrer. Une fois l'assemblage terminé, ne pas enlever le fourreau.

AVVERTENZAI!

Retourner l'assemblage du moteur à l'envers et le placer dans l'un des trous de l'emballage.

Installer partiellement deux vis de montage du kit d'éclairage (trouvées dans le sac de matériel dans le boitier du moteur, comme indiqué. Le choix des deux trous de vis n'a pas d'importance.

FERRI DA LAMA

Installer partiellement deux vis de montage du kit d'éclairage (trouvées dans le sac de matériel dans le boitier du moteur, comme indiqué. Le choix des deux trous de vis n'a pas d'importance.

Faire passer la fiche de connexion à 9 broches provenant du fond du boitier du moteur à travers le trou central du kit d'éclairage. Raccorder la fiche au connecteur qui se調查 dans le boitier de commutation du kit d'éclairage. Veiller à faire correspondre les marquages en couleur sur les connecteurs.

Aligner les fentes au-dessus du kit d'éclairage avec les vis de montage partiellement installées. Rapprocher les fentes autour des vis et tourner dans le sens inverse des aiguilles d'une montre.

Mettre en place la troisième vis de montage du kit d'éclairage, trouvée dans le sac de matériel qui serrer fermement les trois vis.

Pousser délicatement tous les composants du boitant de commutation pour les faire rentrer, puis installer la plaque du boitant de commutation à l'aide des deux vis de montage trouvées dans le sac de matériel

Retirer la vis de blocage pré-installée (A) afin de pouvoir insérer la tige de suspension (B). Conserver la vis de blocage (A). Faire passer le globe (C), le manchon (D) et la tige de suspension (B) le long des fils provenant du ventilateur.

Faites glisser le manchon de la tige de suspension (A) jusqu'en haut de la tige. Insérer la goupille (B) dans le trou (C) situé sur la partie supérieure de la tige de suspension.

Faire glisser le globe (A) jusqu'en haut de la tige de suspension. Aligner la goupille (B) de la tige de suspension avec les encoches du globe (A).

Insérer la vis (A) dans le trou depuis le haut du globe sur la tige de suspension.

Serrer la tige de suspension à la main (au moins 4 ou 5 tours complets) jusqu'à ce qu'elle s'arrête.

Serrer la vis de blocage à l'aide d'une pince. NE PAS SERRER À LA MAIN.

Si la vis de blocage n'est pas bien serrée, le ventilateur risque de tomber.

Placer les fils et la tige de suspension dans le pavillon. Laisser le pavillon se placer l'achement sur le ventilateur.

OU LES FILS. Placer la boule de la tige de suspension dans

I'encoche dans le support de plafond.

NON SOLLEVARE IL VENTILATORE DALLA CALOTT A DAI

Tige courte (A) pour les montages prés du plafond (tige incluse)

Tige standard (B) pour les plafonds de 2 à 3 m (8 à 10 pi) de haut (tige incluse)

Tige longue (C) pour les plafonds obliques ou de plus de 3 m (10 pi) de haut (tige vendue séparément)

Si vous avez besoin d'une tige de longueur différente, suivre ces étapes:

Étapes 6 à 10 pour poser la nouvelle tige de suspension

ISTRUZIONI PER L'ASTA DI SOSPENSIONE

Pour éviter un chic électricque possible, avant d'installer votre ventilateur, déconnecter l'alimentation électricque en mettant hors tension les disjoncteurs de la prise et son interrupteur mural correspondant. Si vous ne pouvez pas verwrouiller les disjoncteurs en position fermée, attacher un dispositif de mise en garde visible, comme une étiquette, au panneau électricque principal. Tous les cablages doivent être conformes aux codes électricques nationaux et locaux. Si vous n'étés pas familiar avec le cablage, vous devriez engager un électricien qualifié.

AVVERTENZA!

Fil de terre (A) (vert/jaune) à la borne (B) identifiée (1). Fil de terre de la tige de suspension (C) à la borne (B) avec le marquage (2).

Fil neutre (A) (bleu) à la borne (B) identifiée "N".

CABLAGGIO

Fil vivant (A) (brun) à la borne (B) identifiée "L".

Une borne "L" supplémentaire est fournie pour la commande séparée du pré-t-à-monter de lumière si une alimentation séparée est fournie à cet usage.

CABLAGGIO

Assurez-vous qu'aucun fil dénudé ni aucun brin de fil soient visibles une fois les connexions effectuees. Le ventilateur pourrait tomber si vous ne suivez pas soignement les étapes suivantes.

AVVERTENZAI!

Placer le pavillon de maniere à ce qu'il se place dans le support de suspension de la maniere illustrée.

SCHERMODIPROTEZIONE

Soulever le pavillon et lemettre en place de maniere a ce que les trous de vis (A) soient alignés.

Insérer les deux vis de pavillon qui se trouvent dans le sac de matériel

Fixer chaque pale au support de pale en utilisant rondelles trouvées dans le sac de matériel vis de montage trouvées dans le sac de matériel

Installer une ampoule dans chacune des douilles.

Soulever le globe et aligner les encoches (A) du globe avec les languettes (B) du kit d'éclairage. Fixer la boule de verre au kit d'éclairage en la tournant vers la croite jusqu'à ce qu'elle s'enclenché.

Pour réduire les risques de brûture, de chic électrique ou de dommages aux yeux, débranchez l'alimentation et laissez refroidir l'ampoule pendant au moins 5 minutes avant de la remplacer. Ne touche pas l'ampoule. Ne regarde pas directement une lampe allumée. Remplacez l'abat-jour de verre s'il est casseté.

AVVERTENZAI!

Remplacement des ampoules - faites tourner le globe dans le sens anti horaire et abaissez-le une fois qu'il est dégagé des pattes. Remplacez les ampoules avec des ampoules du même type et de la même puissance. Réinstallé le globe.

Pour changer la direction du flux d'air,mettre le commutateur dans la position opposée. Pour ce faire, il faudra oter le kit d'éclairage.

Par temps chaud, il est préférible que les ventilateurs rafraichissent la piece en faisant circuler l'air vers le bas (sens antihoraire).

Par temps froid, régler votre ventilateur pour qu'il tire vers le haut (sens horaire) pour distribuer l'air chaud emprisonné au plafond sans causeur de courant d'air.

Nettoyage et Entretien

Nettoyage et Entretien

Soins des finis :

Nettoyer à l'aide d'unerosse douce ou d'un chiffon non pelucheux pour éviter de rayer le fini. Unbec à Brosse d'aspirateur peut enlever le plus gros de la poussière. Des taches de surface ou une accumulation de saleté et de poussière peuvent être facilement enlevées à l'aide d'un détergent doux et d'un linge légèrement humide. Vous pouvez utiliser un produit pour artiste, mais jamais de décapants carils endommageraient le fini.

Soins des pales :

Il faut nettoyer les pales fini bois avec un chiffon à polir pour meubles. De temps en temps, une légère couche de poli à meubles peut être appliquée pour la protection et la beauté. Il faut nettoyer les pales peintes et ultra brillantes de la même manière que le fini du ventilateur.

Si vous avez besoin de pieces ou d'aide, communiquez avec votre revendeur Hunter Fan ou rendez-nous visite sur notre site Web au: http://www.HunterFanInternational. com.

Problème : Rien ne se passe; le ventilateur ne tourne pas. Solution :

• Remetre sous tension, remplacer le fusible ou réarmer le disjoncteur.
• Ouvrir le pavillon et vérifier toutes les connexions du câblage.
• Pousser le commutateur d'inversion fermement vers le haut ou le bas.
• Regler l'indicateur à la vitesse désirée du ventilateur.

Problème : Fonctionnement bryant.

Solution:
- Visser les vis d'assemblage et de fixation de pales jusqu'à serrage complet.
- Remplacer toutes les pales.

Problème : Déséquilibrage excessif de la rotation.

Solution :
- Utiliser la trousse d'équilibrage fournie avec le ventilateur. - Serrer toutes les vis.
Assurez-vous que le ventilateur est bien fixé à la bride de suspension.
- Fermer le courant, supporter le ventilateur très soigneusement et vérifier que la boule TrilobularTM est bien assise.

Si vous avez essaye toutes ces solutions de dépannage et que vous avez encore des problèmes, rendez-nous visite sur notre site Web au: http://www.

HunterFanInternational.com.
