| Type de produit | Ventilateur de plafond |
| Marque | Hunter |
| Modèle | Finley |
| Poids | 10,7 kg |
| Hauteur minimale de montage | 2,3 m du sol |
| Alimentation | 220-240 V CA, 50/60 Hz |
| Nombre de vitesses | 3 vitesses (réglables par télécommande) |
| Fonction inversion | Oui (commutateur sur le moteur, accessible après dépose du kit d'éclairage) |
| Type de télécommande | Sans fil, avec socle mural (fixation par vis ou adhésif) |
| Piles de télécommande | 2 piles AAA (fournies) |
| Éclairage intégré | Oui (kit d'éclairage avec globe en verre) |
| Type d'ampoules | 2 ampoules (type E27, puissance max non spécifiée - utiliser des ampoules identiques) |
| Matériau des pales | Bois ou peint (selon finition) |
| Longueur de tige de suspension | Tige courte (incluse), tige standard (incluse), tige longue (vendue séparément) |
| Types de montage | Standard, plafond en béton, plafond en bois |
| Entretien | Nettoyer avec un chiffon doux non pelucheux ou un détergent doux ; pales bois : polish pour meubles |
| Sécurité | Déconnecter l'alimentation avant installation ; fixation au plafond doit résister à 4 fois le poids ; ne pas plier les supports de pales |
| Garantie | Se référer au revendeur ou au site Hunter Fan International |
| Nombre de pales | Non spécifié (généralement 4 ou 5, estimation 4) |
| Diamètre | Non spécifié (taille standard environ 132 cm / 52 pouces) |
FOIRE AUX QUESTIONS - Finley HUNTER
Questions des utilisateurs sur Finley HUNTER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ventilateur au format PDF gratuitement ! Retrouvez votre notice Finley - HUNTER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Finley de la marque HUNTER.

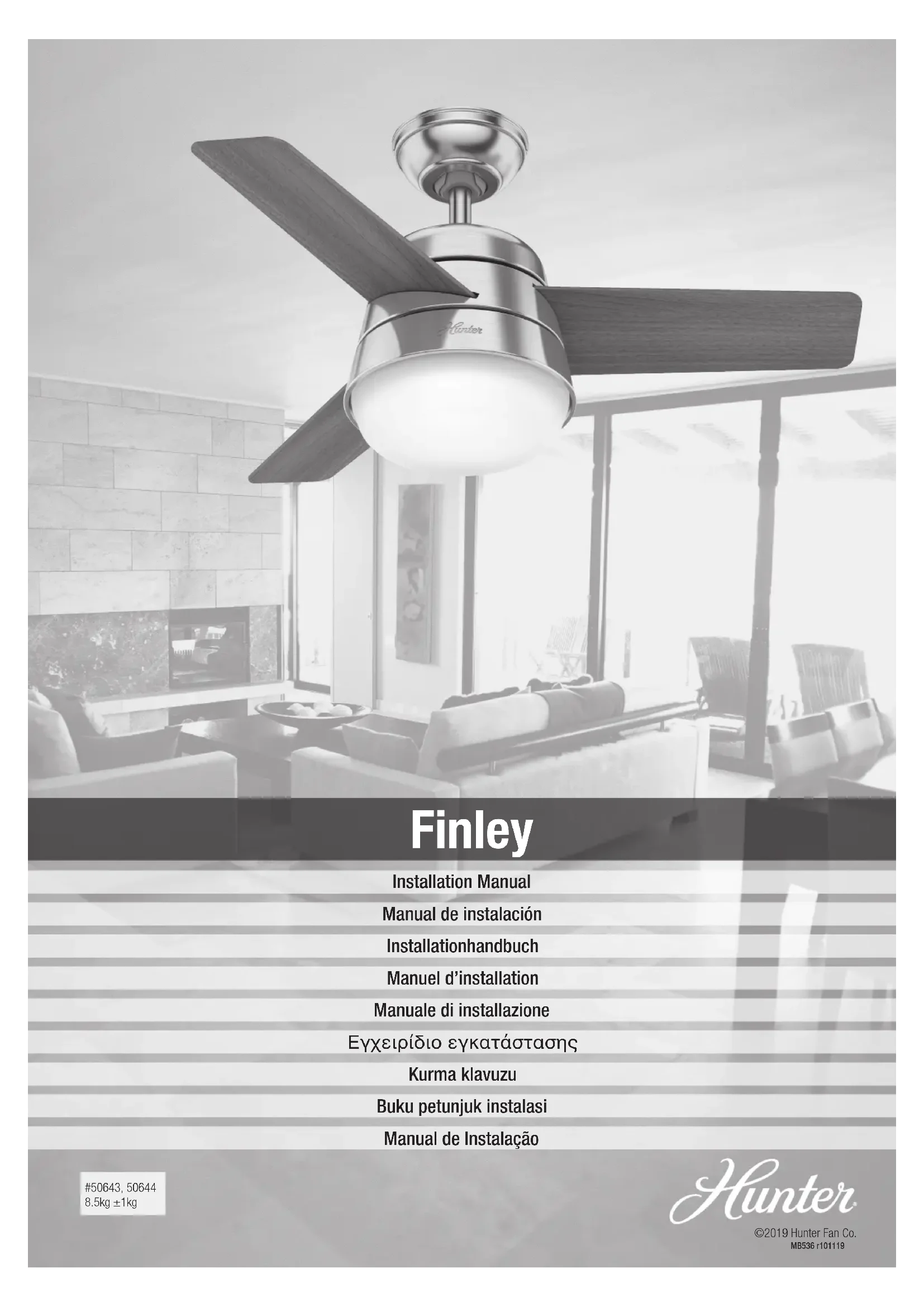

MODE D'EMPLOI Finley HUNTER
Manuel d'installation
Ce manuel you aidera a installer, faire fonctionner et entretenir vos reveau ventilateur. Ces directeves sont conques pour rendre I'installation et l'assemblage au siiple et efficace que possible.
MISE EN GARDE! Consignes importantes : Conserver le mode d'emploi pour une utilisation future Francais
Assurez-vous de dire la totalité du manuel avant de commencer l'installation et garder toutes les pieces en sus pour uneuture utiliseion. Le montage du systeme de suspension doitetre realized par le fabricant,son technician,ou les personnes qualifiees competentes.Leveze le poids du ventilateur 10,7 kg.Les attaches utilisées pour la fixation au plafond, comme les crochets ou autres,doiventetre fixeesde facon suffisamment solide pour résister a quatre fois le poids du ventilateur de plafond.Si vous observez un mouvement d'oscillation inhabituel,cessezimmadement d'utiliser le ventilateur de plafond et contactezle fabricant,son technician, ou les personnes qualifiees competentes.Le remplacement des pieces du systeme de suspension de sécurité doitetre effectue par le fabricant,son technician,ou les personnes qualifiees competentes. Les pales doiventetre a plus de 2,3 m du sol.Le site d'installation doit posseder un interrupteur omnipolaire avec un intervalle de separation d'au moins 3 mm. Pour eviter un chic electrique possible,avant d'installer vour ventilateur,deconnecter I'alimentation electrique en mettant hors tension les disjoncteurs de la prise et son interrupteur mural correspondant. Si vous ne pouvez pas verruiller les disjoncteurs en position fermee,attacher un dispositif de mise en garde visible, comme une etiquette, au panneau electrique principal.Tous les cablages doiventetre conformes aux codes electriques nationaux et locaux.Si you n'etes pas familier avec le cablage,vous devriez engager un electricien qualifiePour réduire le risque de blessures,ne pliez pas le systeme de fixation des pales en instalant, equilibrant ou nettoyant le ventilateur.Ninsere jamais d'objectes étrangers entre des pales en rotation.Cet appeareil peutetre utilisé par des enfants ages de 8 ans et plus,ou par des personnes ayant des capacités physiques,sensorielles ou mentalas réduites ou sans experience ou connaissances particulielles,a condition d'être sous surveillance et d'avoir reçu des instructions pour utiliser l'appeareil de maniere sécurisée en compensant bien les risques impliqués.Les enfants ne doivent pas jour avec l'appeareil.Le nettoyage et l'entretien de l'appeareil ne doit pasetre effectuespar des enfants sans surveillance.Pour réduire le risque de blessures,fixez le ventilateur directement à la structure de support du batiment en suivant ces instructions,et nutilize que le matériel fourni.
Options Pour La Fixation Du Ventilateur
Il existe différentes manières de fixer votre ventilateur de plafond, selon vos besoin et le style de votre plafond.
Le montage standard d'un ventilateur de plafond est la pose la plus usuelle. Le montage standard est recommendé pour les plafonds d'une hauteur supérieure ou égale à 2,30 m.
MONTAGGIO STANDARD
COUPER I'électricité.
ALIMENTAZIONE
S'assurer que les quatre (4) cales sont toujours en place.
PARAURTI
POUR UN PLAFOND EN BÉTON
Enforcer les chevilles d'expansion M6 X 50 mm (A) dans les trouss jusqu'à ce que le filtage du boulon soit visible (environ 10 mm).
Passer les cables d'alimentation (A) par le trou central de la plaque de plafond (B).
NEL CASO DI SOFFITTO IN CALCESTRUZZO
POUR UN PLAFOND EN BÉTON
Aligner les boulons d'ancrage (A) avec les encoches ovales la plaque de plafond (C). Pousser la plaque de plafond sur les chevilles (B) jusqu'à ce que les isolateurs en caoutchouc (D) soient contre le plafond. Placer la rondelle plate, la rondelle élastique et l'écrou (E) sur le boulon d'ancrage et bien les serrer. Passer à la page 12.
NEL CASO DI SOFFITTO IN CALCESTRUZZO
Percer deux avant-trous dans la structure de soutien en bois en vous servant de la plaque de plafond (A) pour prendre la mesure avec précision.
Poser une rondelle plate (A) sur chacune des vis à bois (B).
Passer les cables d'alimentation (A) par le trou central de la plaque de plafond (B).
Soulever la plaque de plafond (A) et aligner les deux fentes ovales opposées avec les avant-trous (B). Insérer et serrer les deux vis à bois (C) avec des rondelles (D) pour fixer la plaque de plafond (A) au plafond.
Pour réduire le risque d'incendie, de chic électrique ou de dommages au moteur, ne pas soulever ou porter le ventilateur par les fils d'alimentation. Pour éviter des dommages aux fils à la base de l'ensemble du ventilateur, ne pas poser la ventilateur sur une surface dure. Utiliser la mousse de la boîte comme support. Les fillets du fourreau adaptateur sont recouverts d'un enduit spécifique. Ne pas enlever cet enduit; il empêche le fourreau de se desserrer. Une fois l'assemblage terminé, ne pas enlever le fourreau.
AVVERTENZAI!
Retirer la vis de blocage pré-installée (A) afin de pouvoir insérer la tige de suspension (B). Conserver la vis de blocage (A). Faire passer le globe (C), le manchon (D) et la tige de suspension (B) le long des fils provenant du ventilateur.
Faites glisser le manchon de la tige de suspension (A) jusqu'en haut de la tige. Insérer la goupille (B) dans le trou (C) situé sur la partie supérieure de la tige de suspension.
Faire glisser le globe (A) jusqu'en haut de la tige de suspension. Aligner la goupille (B) de la tige de suspension avec les encoches du globe (A).
Insérer la vis (A) dans le trou depuis le haut du globe sur la tige de suspension.
Serrer la tige de suspension à la main (au moins 4 ou 5 tours complets) jusqu'à ce qu'elle s'arrête.
Serrer la vis de blocage à l'aide d'une pince. NE PAS SERRER À LA MAIN.
Si la vis de blocage n'est pas bien serrée, le ventilateur risque de tomber.
Placer les fils et la tige de suspension dans le pavillon. Laisser le pavillon se placer lachement sur le ventilateur.
NE PAS SOULEVER LE VENTILATEUR PAR LE PAVILLON OU LES FILS. Placer la boule de la tige de suspension dans l'encote dans le support de plafond.
Tige courte (A) pour les montages prés du plafond (tige incluse)
Tige standard (B) pour les plafonds de 2 à 3 m (8 à 10 pi) de haut (tige incluse)
Tige longue (C) pour les plafonds obliques ou de plus de 3 m (10 pi) de haut (tige vendue séparément)
Si vous avez besoin d'une tige de longueur différente, suivre ces étapes:
Étapes 6 à 10 pour poser la nouvelle tige de suspension
ISTRUZIONI PER L'ASTA DI SOSPENSIONE
Pour éviter un chic électricque possible, avant d'installer votre ventilateur, déconnecter l'alimentation électricque en mettant hors tension les disjoncteurs de la prise et son interrupteur mural correspondant. Si vous ne pouvez pas verrouiller les disjoncteurs en position fermée, attacher un dispositif de mise en garde visible, comme une étiquette, au panneau électricque principal. Tous les cablages doivent être conformes aux codes électricques nationaux et locaux. Si vous n'étés pas familier avec le cablage, vous devriez engager un électricien qualifié.
AVVERTENZAI
CABLAGE Tirer les cables d'alimentation (A) le long de la bride de suspension (B).
C'est la procEDURE pour les étapes 19 à 23. Insérer l'extrémité de chaque fil dans la plaque à bornes (A) sur la bride de suspension et fixer ensuite chaque fil d'alimentation (B) en serrant les petites vis d'arrêt (C).
Fil de terre (A) (vert/jaune) à la borne (B) identifiée 1一 . Fil de terre de la tige de suspension (C) à la borne (B) avec le marquage.
Fil neutre (A) (bleu) à la borne (B) identifiée "N".
KANQI
AywyocyeiowcA) (npaoivo/kitpivo) oTo akpoedektn B) to onmeio 1. Feiwote to kalawio ano tn paboavaptonc C) oTo avkoedektn B) nou eivai onneiwevoc
Réalisez le cablage en utilisant les fiches à 4 broches provenant du récepteur, du ventilateur et du support de suspension comme indiqué. Branchez la prise fémelle du récepteur à la prise maje du support de suspension. Branchez la prise maje du récepteur à la prise fémelle du ventilateur.
CABLAGGIO
Placez le récepteur dans le support de suspension comme indiqué. Le surplus de fils doit être place dans la boite de sortie pour les plafonds autres qu'en béton ou dans la bride de suspension pour les plafonds en béton.
Assurez-vous qu'aucun fil dénudé ni aucun brin de fil soient visibles une fois les connexions effectuees. Le ventilateur pourrait tomber si vous ne suivez pas soignement les étapes suivantes.
AVVERTENZA!
Placer le pavillon de maniere à ce qu'il se place dans le support de suspension de la maniere illustrée.
Soulever le pavillon et lemettre en place de maniere a ce que les trous de vis (A) soient alignés.
Insérer les deux vis de pavillon qui se trouvent dans le sac de matériel
Fixer chaque pale au support de pale en utilisant rondelles trouvées dans le sac de matériel | t vis de montage trouvées dans le sac de matériel
Installer partiellement deux vis de montage du kit d'éclairage (trouvées dans le sac de matériel dans le boitier du moteur, comme indiqué. Le choix des deux trous de vis n'a pas d'importance.
Faire passer la fiche de connexion à 9 broches provenant du fond du boitier du moteur à travers le trou central du kit d'éclairage. Raccorder la fiche au connecteur qui se trouve dans le boitier de commutation du kit d'éclairage. Veiller à faire correspondre les marquages en couleur sur les connecteurs.
Aligner les fentes au-dessus du kit d'éclairage avec les vis de montage partiellement installées. Rapprocher les fentes autour des vis et tourner dans le sens inverse des aiguilles d'une montre.
Mettre en place la troisième vis de montage du kit d'éclairage, trouvée dans le sac de matériel ,puis serrer fermement les trois vis.
Pousser delicatement tous les composants du boitant de commutation pour les faire rentre, puis installer la plaque du boitant de commutation à l'aide des deux vis de montage trouvées dans le sac de matériel
Installer une ampoule dans chacune des douilles.
Montare una lampadina inogi portalampada.
TOnoethote evav laauntnpa oKaTe unofox.
Soulever le globe et aligner les encoches (A) du globe avec les languettes (B) du kit d'éclairage. Fixer la boule de verre au kit d'éclairage en la tournant vers la croite jusqu'à ce qu'elle s'enclença.
Pour acceder au compartment de la pile, retirez le couvercle situé sur l'assemblage de l'émetteur. Installer deux piles AAA (trouvées dans le sac de matériel de la télémande) dans l'émetteur. Nettoyer les contacts des piles avant de proceder à l'installation des piles.
La telecommande devait déjà être couplée au recepteur et prete à l'emploi.
Note: S'il faut effectuer le couplage de la telecommande, retirez le couvercle de la pike. Éteignez puis rallumez le ventilateur en utilisant la commande mural (ou au disjoncteur si nécessaire). Dans les trois minutes, appuyez sur le bouton de couplage de la telecommande. Pour élever tout problème lors du couplage, coupez l'alimentation des autres ventilateurs de plafond et trouvant à proximité.
Option 1: Utilisation de vis
Choisissez en emplacement pour installer le socle.
Si vous le fixez sur une cloison sèche,/perceze deux trous de 3,57 mm (9/64 po) de largeur en youe aldant du support comme guide.Enoncez doucement les ancrages fournis pour cloison sèche dans les trous pré-perçés.
Installez le support de la telecommande sur le mur à l'aide des vis fournies.
Faites glisser le socle sur le support fixé.
Option 2: Utilisation d'une étiquette adhéVE
Posez l'étiquette adhéasive sur la partie arrêté du support selon les instructions fournies sur l'étiquette.
Appuyez le support contre le mur, en le maintainant fermement ainsi durant 30 secondes.
Faites glisser le socle sur le support fixe.
Fonctionnement du ventilateur:
Appuyez et relâchézrapidément la touche du ventilateur sur la télécommande pour allumner ou éteindre le ventilateur. Utilise les flèches de commande du ventilateur pour augmenter ou diminuier la vitesse. Fonctionnement de l'éclairage (pour les ventilateurs dotés d'un kit d'éclairage):
Appuyez rapidement sur la touche d'éclairage de la télécommande pour étreindre ou allumer la lamière. Appuyez et maintainez enforcée la touche d'éclairage pour varier l'intensité de l'éclairage.
Faites glisser la télécommande dans son socle quand vous ne vous en servez pas.
Pour réduire les risques de brûture, de chic électrique ou de dommages aux yeux, débranchez l'alimentation et laissez refroidir l'ampoule pendant au moins 5 minutes avant de la remplacer. Ne touche pas l'ampoule. Ne regardez pas directement une lampe allumée. Remplacez l'abat-jour de verre s'il est casseté.
AVVERTENZAI!
Remplacement des ampoules - faites tournier le globe dans le sens anti horaire et abaissez-le une fois qu'il est dégagé des pattes. Remplacez les ampoules avec des ampoules du même type et de la même puissance. Reinstallez le globe.
Pour changer la direction du flux d'air,mettre le commutateur dans la position opposée. Pour ce faire, il faudra oter le kit d'éclairage.
Par temps chaud, il est préférible que les ventilateurs rafraichissent la piece en faisant circuler l'air vers le bas (sens antihoraire).
Par temps froid, régler votre ventilateur pour qu'il tire vers le haut (sens hora) pour distribuer l'air chaud emprisonné au plafond sans causeur de courant d'air.
Nettoyage et Entretien
Nettoyage et Entretien
Soins des finis :
Nettoyer à l'aide d'unerosse douce ou d'un chiffon non pelucheux pour éviter de rayer le fini. Unbec à Brosse d'aspirateur peut enlever le plus gros de la poussière. Des taches de surface ou une accumulation de saleté et de poussière peuvent être facilement enlevées à l'aide d'un détergent doux et d'un linge légrement humide. Vous pouvez utiliser un produit pour artiste, mais jamais de décapants carils endommageraient le fini.
Soins des pales :
Il faut nettoyer les pales fini bois avec un chiffon à polir pour meubles. De temps en temps, une légère couche de poli à meubles peut être appliquée pour la protection et la beauté. Il faut nettoyer les pales peintes et ultra brillantes de la même manière que le fini du ventilateur.
Si vous avez besoin de pieces ou d'aide, communiquez avec votre revendeur Hunter Fan ou rendez-nous visite sur notre site Web au: http://www.HunterFanInternational. com.
Problème : Rien ne se passe; le ventilateur ne tourne pas. Solution :
- Remetre sous tension, remplacer le fusible ou réarmer le disjoncteur.
- Ouvrir le pavillon et vérifier toutes les connexions du câblage.
- Pousser le commutateur d'inversion fermement vers le haut ou le bas.
- Regler l'indicateur à la vitesse désirée du ventilateur.
Problème : Fonctionnement bryant.
Solution :
- Visser les vis d'assemblage et de fixation de pales jusqu'à serrage complet.
- Remplacer toutes les pales.
Problème : Déséquilibrage excessif de la rotation.
Solution :
- Utiliser la trousse d'équilibrage fournie avec le ventilateur.
- Serrer toutes les vis.
Assurez-vous que le ventilateur est bien fixé à la bride de suspension. - Fermer le courant, supporter le ventilateur très soigneusement et vérifier que la boule TrilobularTM est bien assise.
Si vous avez essaye toutes ces solutions de dépannage et que vous avez encore des problèmes, rendez-nous visite sur notre site Web au: http://www.
HunterFanInternational.com.
