CWPIRC - Détecteur de mouvements CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détecteur de mouvements infrarouges passifs (PIR), portée de détection jusqu'à 12 mètres, angle de détection de 110 degrés.
Utilisation	Idéal pour la sécurité domestique, surveillance de l'extérieur et de l'intérieur, compatible avec les systèmes d'alarme Chamberlain.
Maintenance et réparation	Vérifier régulièrement le fonctionnement, nettoyer le capteur avec un chiffon doux, remplacer les piles si nécessaire.
Sécurité	Résistant aux intempéries, conçu pour une utilisation extérieure, inclut des fonctionnalités de protection contre le sabotage.
Informations générales	Installation facile, nécessite un montage mural, fonctionne avec des piles ou alimentation secteur, garantie de 2 ans.

FOIRE AUX QUESTIONS - CWPIRC CHAMBERLAIN

Comment puis-je installer le détecteur de mouvements CHAMBERLAIN CWPIRC ?

Pour installer le CHAMBERLAIN CWPIRC, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de le fixer à une hauteur d'environ 2 à 3 mètres et de le positionner de manière à couvrir la zone souhaitée.

Que faire si le détecteur de mouvements ne s'active pas ?

Vérifiez que le détecteur est correctement alimenté et que les piles sont en bon état. Assurez-vous également qu'il n'y a pas d'obstacles obstruant le champ de détection.

Le détecteur de mouvements est-il résistant aux intempéries ?

Oui, le CHAMBERLAIN CWPIRC est conçu pour résister aux intempéries, mais il est recommandé de l'installer dans un endroit abrité pour une durabilité maximale.

Comment régler la sensibilité du détecteur de mouvements ?

La sensibilité peut être réglée à l'aide du potentiomètre situé sur le détecteur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Que faire si le détecteur de mouvements émet des fausses alertes ?

Vérifiez si des sources de chaleur ou de mouvement, telles que des animaux ou des véhicules, se trouvent à proximité. Vous pouvez également essayer de réduire la sensibilité du détecteur.

Le détecteur fonctionne-t-il avec tous les systèmes de sécurité ?

Le CHAMBERLAIN CWPIRC est compatible avec la plupart des systèmes de sécurité, mais il est conseillé de vérifier la compatibilité avec votre système spécifique avant l'achat.

Comment remplacer les piles du détecteur de mouvements ?

Pour remplacer les piles, ouvrez le compartiment des piles situé à l'arrière du détecteur et remplacez-les par des piles neuves en respectant la polarité.

Où puis-je trouver le manuel d'utilisation du CHAMBERLAIN CWPIRC ?

Le manuel d'utilisation est disponible sur le site officiel de Chamberlain dans la section support ou téléchargement.

MODE D'EMPLOI CWPIRC CHAMBERLAIN

Le détecteur de mouvement sans fil est un dispositif infrarouge passif qui détecte le mouvement des personnes et des véhicules. Chaque détecteur de mouvement a sa propre identification pour permettre un lien radio sécurisé. La station de base (non fournie) peut recevoir les signaux de 8 capteurs au maximum. La station de base émet un seul beep pour le premier capteur programmé, un bip double pour le second, et ainsi de suite. De plus, plusieurs stations de base peuvent fonctionner avec le même capteur pour émettre une alarme sur des emplacements différents.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

Inventaire de l'emballage

Douille tournante

Détecteur de mouvement

Plaque de montageÉcran solaire et anti-pluie

Montage et Programmation

1 Attacher la boîte de détecteur de mouvement sur la plaque de montage avec la grande vis argentée. Serrer la vis jusqu'à ce que le détecteur de mouvement reste en place quand ajusté.
2 Installer les 4 piles alcalines AA. (Des piles au Lithium sont recommandées pour les environnements froids.) Le DEL lampe clignote.

RÉGLAGE DES COMMUTATEURS

Antenne Détecteur de movement

Interrupteur n° 1 Bouton « Learn » Interrupteur n° 2

INTERRUPTEUR N° 1 :

Arrêt Plage de détection de 4,5 m (15 pi)

Plage de détection de 9,1 m (30 pi)Marche (Défaut)

INTERRUPTEUR N° 2 :

Arrêt	Sensibilité	basse
Marche	Sensibilité haute (Défaut)

Arrêt
Marche

REMARQUE : Pour éviter la détection de petits animaux, mettre l'interrupteur n° 2 sur l'arrêt (OFF).

3 A Vérifi er que la station de base et le détecteur de mouvement sont proches l'un de l'autre. Appuyer momentanément sur le bouton « Learn » de la station de base. L'avertisseur doit émettre un son.

B Dans les 60 secondes, enfoncer le bouton « Learn » situé à l'intérieur du détecteur de mouvement. Le voyant à DEL s'allume et la station de base bourdonne.

Insérer le porte-piles faisant face à la direction opposée au circuit imprimé et installer le couvercle (fournie).

REMARQUE : Vérifi er que les piles ne touchent pas le circuit imprimé et l'antenne et que les fi ls des piles ne sont pas pincés.

5 Faire un essai du détecteur de mouvement en bougean une main devant le détecteur. Le voyant à DEL clignote et la station de base bourdonne X fois pour indiquer quel détecteur a été activé.

Bouton « Learn »

Bouton « Learn »

Installer le détecteur de mouvement horizontalement sur une surface stable 1 à 1,5 m (3 à 5 pieds) du sol et à moins d'un 0,8 km (demi-mile) de la station fi xe (faire pivoter le capteur pour atteindre les trous des vis). L'appareil devrait pouvoir pivoter au besoin. Fixer l'écran pare-soleil/anti-pluie.

REMARQUE : Maintenir l'antenne du détecteur de mouvement à l'écart des objets métalliques. Ne pas monter le détecteur de mouvement en pleine lumière du soleil, près de branches d'arbres qui se déplacent ni sur le passage d'un système d'arrosage.

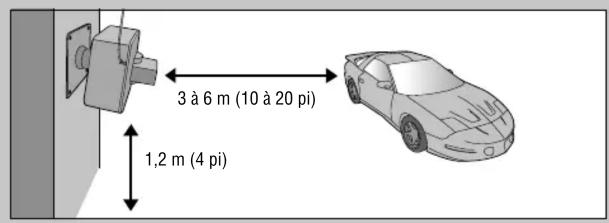

Installation de détecteur de voitures : Pour obtenir la meilleure position pour les voitures, monter le détecteur à une hauteur d'environ 1,2 m (4 pi), à une distance entre 3 à 6 m (10 à 20 pi) et orienté pour voir l'arrière de la voiture après son passage devant le détecteur.

3 à 6 m (10 à 20 pi) 1,2 m (4 pi)

Dépannage

Le détecteur mouvement s'allume, mais la station de base ne répond pas.

Le détecteur de mouvement doit être programmé à la station de base (consulter l'étape 3). S'assurer que la station fi xe est sous tension et que le volume est suffi samment élevé.

Le détecteur de mouvement détecte des mouvements seulement de temps en temps.

S'assurer que le détecteur de mouvement est réglé sur la sensibilité la plus élevée (consulter l'étape 2). Pour détecter les véhicules, il est préférable d'installer le détecteur de mouvement à la hauteur du moteur et à une distance de 3 à 6 m (10 à 20 pieds) de la route. Tourner le détecteur selon le besoin.

Le détecteur de mouvement sans fi I donne de fausses alarmes.

Vérifi er s'il y a des branches d'arbres qui se déplacent ou des insectes dans la fenêtre du détecteur. Le détecteur peut aussi être déclenché par de la lumière qui brille indirectement sur la fenêtre du détecteur ou des mouvements devant une source de lumière.

Il peut y avoir de la condensation dans le détecteur. Essuyer la condensation du détecteur de mouvement avec un coton tige. Le mettre à l'intérieur pendant quelques heures, ouvert à l'air, sans les piles, devrait corriger le problème.

Vérifi er les commutateurs du détecteur dans le détecteur de mouvement. Consulter Réglage des commutateurs.

La station de base émet une tonalité toutes les 30 minutes.

Les piles de la station fi xe ou du ou des détecteurs de mouvement sont faibles. Remplacer les quatre piles AA. Vérifi er le ou les détecteurs de mouvement si les DEL s'allument sur tous les détecteurs de mouvement, remplacez les piles de la station fi xe.

Le détecteur de mouvement sans fi l n'obtient pas la plage de transmission prévue.

Maintenir verticales les deux antennes et maintenir l'antenne du détecteur de mouvement à l'écart des arbres et des objets métalliques. Vérifi er que la station de base a la meilleure vue possible du détecteur de mouvement. Moins il y a d'objets entre les dispositifs, meilleure est la portée.

REMARQUE : Le constructeur n'est pas responsable de toute interférence radio ou télévision causée par une modifi cation non autorisée de cet équipement. Des changements ou modifi cations pas spécifi quement approuvée par le constructeur peuvent annuler l'autorisation d'utilisation de l'équipement par l'utilisateur.

AVIS : Cet appareil est conforme aux dispositions de la partie 15 du règlement de la FCC et de l'exemption de licence IC (Industrie Canada) RSS. L'utilisation est assujettie aux deux conditions suivantes : (1) ce dispositif ne peut causer d'interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris toute interférence pouvant causer un fonctionnement non désiré.

Tout changement ou modification non expressément approuvé par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur d'utiliser l'équipement.

Cet appareil doit être installé de manière à laisser une distance d'au moins 20 cm (8 po) entre celui-ci et l'utilisateur ou toute personne. Cet appareil a été testé et déclaré conforme aux limites d'un dispositif numérique de Classe B, conformément à la partie 15 du règlement de la FCC et de la norme NMB d'Innovation, Sciences et Développement économique Canada. Ces limites ont pour but de fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception d'une diffusion sonore ou visuelle, ce qu'on peut déterminer en l'allumant et en l'éteignant, l'utilisateur est invité à essayer de résoudre ce problème en prenant une ou plusieurs des mesures suivantes :

- Réorienter ou déplacer l'antenne de réception.

• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'appareil à une prise sur un circuit différent de celui du récepteur.
• Pour obtenir de l'aide, consulter le détaillant ou un radiotechnicien chevronné.
