TFC 21 E - Chauffage TROTEC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TFC 21 E TROTEC au format PDF.
| Type de produit | Radiateur soufflant céramique |
| Marque | Trotec |
| Modèle | TFC 21 E |
| Puissance calorifique - Niveau 1 | 1300 W |
| Puissance calorifique - Niveau 2 | 2000 W |
| Alimentation électrique | 220 – 240 V / 50/60 Hz |
| Puissance absorbée max. | 2000 W |
| Indice de protection | IPX0 |
| Classe de protection | II |
| Longueur du cordon | 1,6 m |
| Dimensions (avec socle) | 178 x 230 x 660 mm |
| Poids | 3 kg |
| Niveau de pression sonore | 50 dB (à 1 m) |
| Type de pile pour télécommande | CR2032 |
| Distances de sécurité minimales | 100 cm vers le haut, l'arrière, les côtés et l'avant |
| Fonctions principales | Chauffage, ventilation, mode ÉCO, fonction hors gel, minuterie (1-24h), oscillation 80°, télécommande |
| Thermostat | Réglable de 15 °C à 35 °C |

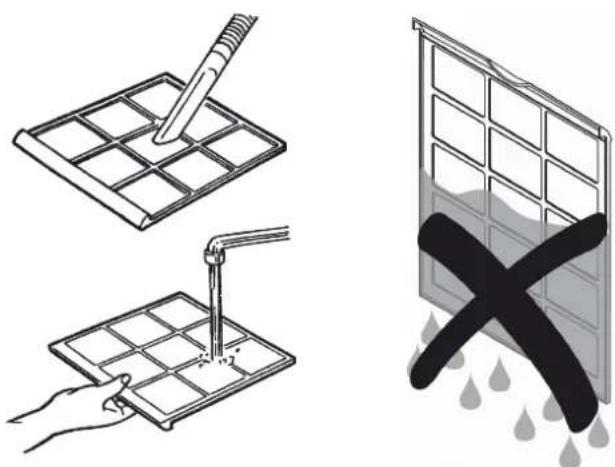

| Entretien et nettoyage | Nettoyer le filtre à air avec un chiffon humide ; nettoyer le boîtier avec un chiffon doux et sec |
| Sécurité | Protection anti-basculement, protection anti-surchauffe, arrêt automatique après 12 h, thermostat de sécurité |
| Pièces détachées et réparabilité | Pièces détachées disponibles auprès du service après-vente Trotec ; réparations par un professionnel agréé |
| Utilisation | Intérieur, locaux bien isolés, usage occasionnel, ne pas couvrir |
| Informations générales | Notice d'utilisation incluse ; déclaration de conformité UE disponible en ligne |
FOIRE AUX QUESTIONS - TFC 21 E TROTEC
Questions des utilisateurs sur TFC 21 E TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice TFC 21 E - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TFC 21 E de la marque TROTEC.
MODE D'EMPLOI TFC 21 E TROTEC
FR Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle.
Sommaire
Indications sur le manuel d'utilisation.... 2
Normes de sécurité 2
Informations sur l'appareil .... 6
Transport et stockage 7
Montage et mise en service 7
Utilisation....9
Défauts et pannes.... 12
Maintenance 13
Annexe technique.... 15
Élimination.... 17
Indications sur le manuel d'utilisation
Symboles
Avertissement relatif à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement de surface chaude
Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications présentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.
Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sur le lien suivant :
TFC 21 E
Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.
Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
Avertissement
Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, sauf s'ils sont l'objet d'une surveillance constante.
Les enfants âgés de 3 à 8 ans n'ont le droit d'allumer et d'éteindre l'appareil que s'ils font l'objet d'une surveillance ou s'ils ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation, à condition que l'appareil soit placé ou installé dans sa position normale d'utilisation.
Les enfants âgés de 3 à 8 ans n'ont pas le droit de brancher la fiche secteur dans la prise, de réguler l'appareil, de le nettoyer ni d'effectuer l'entretien utilisateur.
Avertissement
N'utilisez pas l'appareil dans des pièces de taille réduite s'il s'y trouve des personnes incapables de quitter la pièce de manière autonome et qu'elles ne sont pas sous surveillance permanente.
- N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
- N'utilisez pas l'appareil dans les atmosphères agressives.
- Installez l'appareil debout et de façon stable sur une surface solide.
- Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
- Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
- N'exposez pas l'appareil à un jet d'eau direct.
- N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
- Ne couvrez pas l'appareil pendant le fonctionnement.
- Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
- Ne vous asseyez pas sur l'appareil.
- L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.
- Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.
- Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !
- Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique ».
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
- Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l'appareil, la longueur du câble et l'utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
- Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saisissant par la fiche.
- Éteignez l'appareil et retirez le câble électrique de la prise lorsque l'appareil n'est pas en service.
- N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.

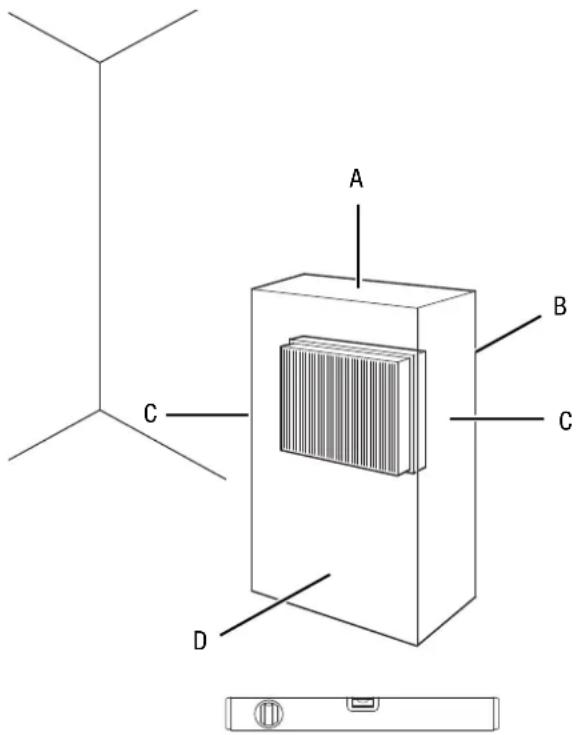

- Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
- Maintenez toujours une distance de sécurité d'au moins 1 m entre l'entrée d'air et la sortie d'air de l'appareil et les matériaux inflammables quels qu'ils soient, comme les tissus, les rideaux, les lits ou les canapés.
- Veillez à ce que l'entrée et la sortie d'air soient libres.
- Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.
- Ne placez pas l'appareil sur un support inflammable.
- Utilisez uniquement des pièces de rechange d'origine pour ne pas compromettre l'exploitation et la sécurité de fonctionnement de l'appareil.
- Laissez refroidir l'appareil avant le transport ou la maintenance.
- L'appareil ne doit pas être positionné au-dessous d'une prise murale.
- N'utilisez plus cet appareil si quelqu'un l'a fait tomber ou s'il présente des signes visibles de dommage.
-
N'utilisez pas l'appareil avec un programmateur, une minuterie, un système de télécommande séparé ou tout autre dispositif qui met l'appareil en marche automatiquement, car il y a un risque d'incendie si l'appareil est couvert ou mal positionné.
-
Utilisez une pile du type CR 2032.
- Ne placez pas de batteries rechargeables dans la télécommande.
- N'essayez jamais de recharger des piles non prévues à cet effet.
- N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
- Placez les piles dans le compartiment à piles en respectant les polarités.
- Retirez les piles usagées de l'appareil. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
- Retirez la fiche électrique de la prise de courant lorsque vous n'utilisez pas l'appareil pendant une longue période.
- Ne court-circuitez jamais les bornes d'alimentation dans le compartiment à piles.
- N'avalez pas de pile ! Une pile avalée peut déclencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles !
- Si vous pensez qu'une pile a été avalée ou introduite de toute autre manière dans le corps, consultez immédiatement un médecin !
- Tenez les piles neuves ou usagées hors de portée des enfants, de même qu'un compartiment à piles ouvert.
- Si le compartiment à piles ne peut plus fermer de façon sûre, n'utilisez plus l'appareil par l'intermédiaire de la télécommande.
Utilisation conforme
L'appareil ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle.
Le radiateur soufflant est destiné au chauffage et à la ventilation de pièces fermées. L'appareil est conçu pour l'usage chez les particuliers et non pour l'usage professionnel. L'appareil est particulièrement adapté à l'utilisation comme chauffage d'appoint. L'appareil est prévu exclusivement pour être posé sur le sol.
Utilisations non conformes prévisibles
- N'installez pas l'appareil sur une surface mouillée ou inondée.
- Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
- N'utilisez pas l'appareil à proximité de solvants, de peintures ou d'autres vapeurs facilement inflammables, ni dans des locaux dans lesquels sont stockés de tels produits
- Veuillez ne pas utiliser l'appareil à l'extérieur.
- N'utilisez pas l'appareil pour chauffer un véhicule.
- Cet appareil ne doit pas être utilisé dans des locaux humides (par ex. dans les salles de bains ou les buanderies).
- Ne plongez jamais l'appareil dans l'eau.
- Ne chauffez pas de pièces d'un volume inférieur à 4 m ^3 . Risque de surchauffe !
- Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme raisonnablement prévisible.
- N'effectuez pas de modifications structurelles, transformations ou ajouts arbitraires sur l'appareil.
Qualification du personnel
Toute personne utilisant le présent appareil doit :
- prendre conscience des risques associés aux appareils électriques en environnement humide.
- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.
savoir que tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.
Symboles sur l'appareil
| Symboles Signification | |
 | Le symbole apposé sur l’appareil rappelle qu’il est interdit d’accrocher des objets (par exemple des serviettes, des vêtements ou autres) au-dessus de l’appareil ou juste devant celui-ci.Le chauffage ne doit pas être couvert afin d’éviter une surchauffe ou un incendie. |
 | Ce symbole apposé sur l’appareil rappelle que cet autocollant doit être enlevé avant le montage du socle. |
Risques résiduels
Avertissement relatif à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relatif à la tension électrique
Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.
Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.
Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
Avertissement relatif à la tension électrique
Risque d'électrocution !
L'appareil ne doit pas entrer en contact avec l'eau, sinon il existe un risque d'électrocution !
N'utilisez pas cet appareil dans les locaux humides!
Avertissement de surface chaude
Certaines pièces de l'appareil peuvent chauffer très fortement et provoquer des brûlures. Une prudence particulière est nécessaire en présence d'enfants ou d'autres personnes vulnérables.
Avertissement
Risque de brûlure et danger d'électrocution provoqués par une manipulation non conforme.
Employez l'appareil uniquement conformément à son utilisation !
Avertissement
L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle ! Observez les qualifications requises pour le personnel.
Avertissement
L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation !
Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.
Avertissement
Risque d'incendie en cas d'installation incorrecte.
Ne placez pas l'appareil sur un support inflammable.
Ne placez pas l'appareil sur des moquettes à poils longs.
Avertissement
L'appareil ne doit pas être recouvert afin d'éviter une surchauffe ou un incendie !
Comportement en cas d'urgence
- Arrêtez l'appareil.
- En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
- Ne rebranchez jamais un appareil endommagé.
L'appareil est doté d'un thermostat de sécurité qui s'enclenche lors d'une surchauffe de l'appareil (dépassement de la température de service).
Lorsque le thermostat de sécurité a déclenché, l'appareil se met hors service.
Lorsque l'appareil a suffisamment refroidi, il doit être remis en service manuellement.
Recherchez la cause de la surchauffe.
Si le thermostat de sécurité ne réagit pas en cas de surchauffe, la protection anti-surchauffe déclenche. L'appareil s'éteint alors complètement. Dans ce cas, adressez-vous au service après-vente pour faire remplacer la protection anti-surchauffe.
Protection contre le basculement
L'appareil est doté d'un capteur de protection contre le basculement. Ce dispositif a pour but d'augmenter la sécurité en minimisant le risques d'incendie en cas de basculement accidentel de l'appareil. Celui-ci s'éteint automatiquement dès qu'il n'est plus en position verticale, par exemple s'il est renversé par inadvertance.
La protection anti-basculement éteint l'appareil dès que celui-ci s'incline de quelques degrés par rapport à la position verticale. Le contact de protection contre le basculement se déclenche également lorsque vous soulevez l'appareil, ne serait-ce que légèrement, afin par exemple de le transporter pendant le fonctionnement. Dès que l'appareil se trouve de nouveau en position verticale et sur une surface ferme, il peut être utilisé normalement au bout de quelques secondes.
Informations sur l'appareil
Description de l'appareil
Le chauffage céramique est conçu pour la génération et la répartition d'air chaud, par exemple pour les espaces intérieurs.
L'appareil génère de la chaleur grâce à un élément chauffant en céramique. L'air environnant est aspiré pour être chauffé à l'intérieur de l'appareil de chauffage. L'air chauffé est soufflé dans la pièce à l'aide d'un ventilateur.
L'appareil est équipé d'un thermostat intégré et génère ainsi un flux d'air chaud constant. De plus, une température cible désirée (de 15 °C à 35 °C) peut être définie sur l'appareil.
L'appareil est doté de plus d'une protection contre la surchauffe ainsi que d'une protection contre le basculement intégrée dans la base.
L'appareil dispose en outre d'une fonction oscillation sur 80° qui peut être activée pour améliorer encore la répartition de l'air chaud dans la pièce.
Afin d'évacuer la chaleur accumulée, le ventilateur continue de tourner pendant environ 30 secondes après l'arrêt du chauffage pour s'arrêter ensuite automatiquement.

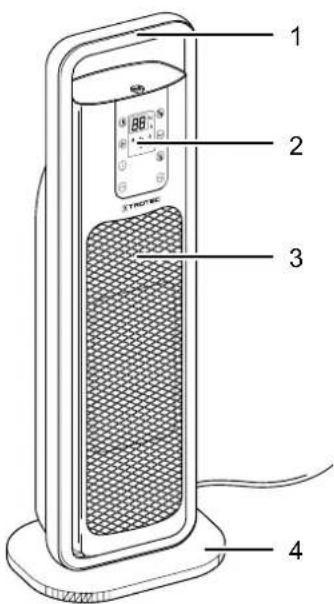

Représentation de l'appareil
| N° Désignation |
| 1 Poignée |
| 2 Panneau de commande |
| 3 Sortie d'air |
| 4 Socle |
| 5 Compartiment pour télécommande |
| 6 Entrée d'air avec filtre à air |
| 7 Interrupteur marche / arrêt |
| 8 Télécommande |
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observez les informations relatives au transport et à l'entreposage de l'appareil.
Transport
Pour faciliter le transport, l'appareil est pourvu d'une poignée.
Veuillez observer les consignes suivantes avant chaque transport :
- Éteignez l'appareil.
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
• Laissez suffisamment refroidir l'appareil.
Stockage
Veuillez observer les consignes suivantes avant chaque stockage :
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez suffisamment refroidir l'appareil.
Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :
- Stockez l'appareil au sec et protégé du gel et de la chaleur.
- Stockez l'appareil en position verticale, dans un endroit protégé de la poussière et de l'exposition directe au soleil.
- Le cas échéant, protégez l'appareil de la poussière par une housse.
- Ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer.
- Retirer les piles de la télécommande
Montage et mise en service
Contenu de la livraison
• 1 radiateur soufflant
• 1 télécommande
- 1 socle
- 1 mode d'emploi
Déballage de l'appareil
- Ouvrez le carton et sortez l'appareil.
- Retirez entièrement l'emballage de l'appareil.
- Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.
Montage
Avertissement
Risque d'incendie dû à une installation incorrecte ! Il existe un risque d'incendie si les distances minimum requises ne sont pas respectées.
Observez les indications du chapitre « Installation et mise en service » ainsi que les caractéristiques techniques en annexe.

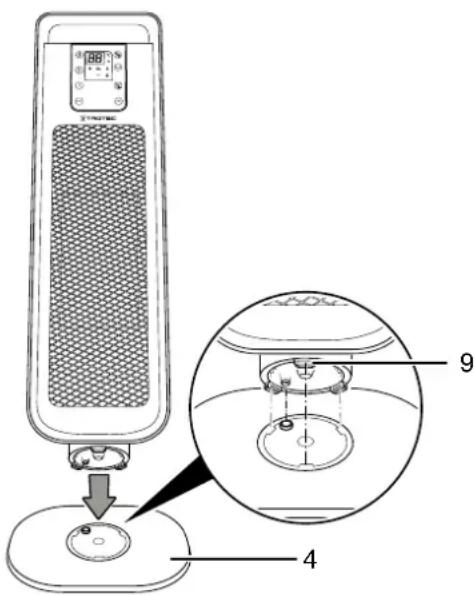

Montage du socle
- Positionnez le socle (4).
- Enlevez l'autocollant du fond de l'appareil avant de monter le socle.
- Enfoncez l'appareil sur le socle (4) par le haut, de manière à ce que les clips (9) de l'appareil correspondent exactement aux encoches du socle (4).
- Appuyez sur l'appareil pour le fixer sur le socle (4).
⇒ Le socle (4) s'enclenche de manière audible sur les clips (9) de l'appareil.
- Vérifiez la bonne fixation du socle (4).
- Installez l'appareil debout et de façon stable.
Mise en service
Info
Il est possible qu'une odeur apparaisse lors de la première mise en service ou après une longue période de non-utilisation de l'appareil.
Lors de l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre « Annexe technique ».
- Installez l'appareil debout et de façon stable.
- En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.
- Assurez-vous que les rallonges de câble sont entièrement déroulées.
- Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.
- N'installez pas l'appareil directement en dessous d'une prise murale.
- Assurez-vous que l'appareil n'entre pas en contact avec de l'eau ni de l'humidité.

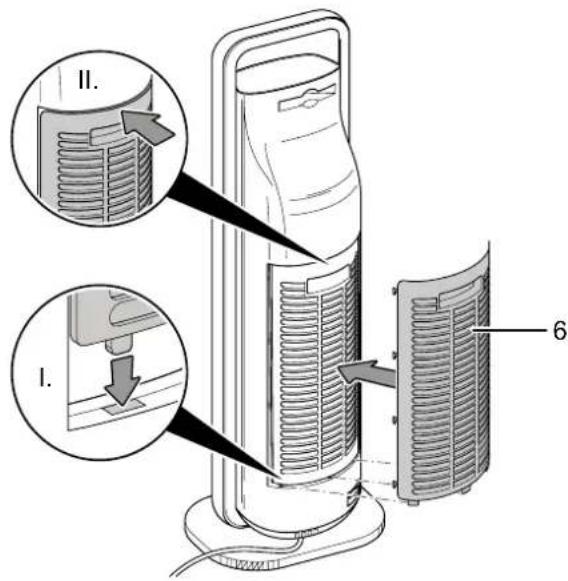

Mise en place du filtre à air
Remarque
N'utilisez jamais l'appareil sans filtre à air monté sur l'entrée d'air.
Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil.
- Avant la mise en marche, assurez-vous que le filtre à air est bien en place (voir chapitre Nettoyage du filtre à air).
Mise en place de la pile dans la télécommande
Avertissement relatif à la tension électrique
Ne touchez pas le compartiment à piles avec les mains humides ou mouillées.
Remarque
Ne faites jamais fonctionner l'appareil avec des batteries rechargeables.
Observez le chapitre « Caractéristiques techniques » lors de la mise en service.
- Appuyez sur la partie supérieure du dos de la télécommande et faites coulisser le couvercle du compartiment à piles pour l'enlever de la télécommande.
- Placez une pile de type CR 2032 dans le compartiment à piles en respectant la polarité.
- Remettez le couvercle en place en le faisant coulisser sur la télécommande.
Branchement du câble secteur
- Raccordez la fiche secteur à une prise de courant dûment protégée.
- Assurez-vous que le câble secteur soit bien posé derrière l'appareil. Ne faites jamais passer le câble électrique devant l'appareil !
Utilisation
- Évitez de laisser les portes et les fenêtres ouvertes.

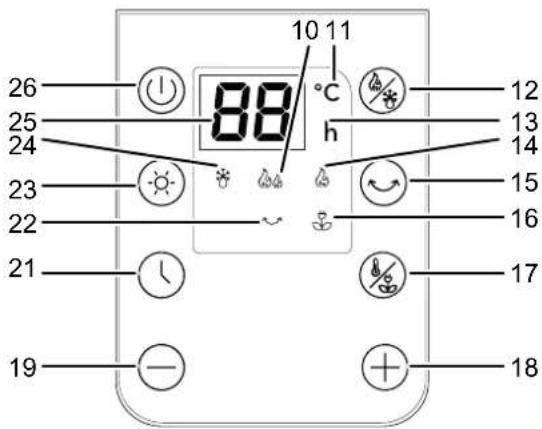

Panneau de commande


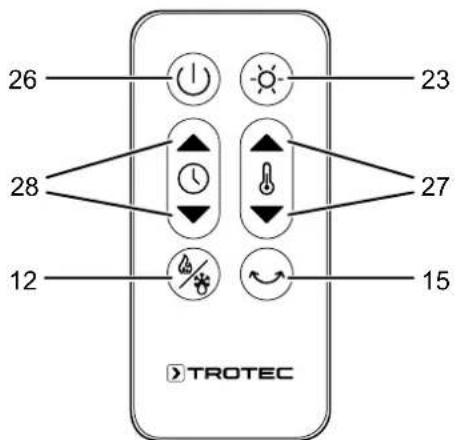

26 25 24 23 22 21 19 88 10 11 °C h 12 13 14 15 16 17 18Télécommande
| 10 LED | Niveau 2 S'allume lorsque le niveau de chauffage 2 (2 000 W) est activé | |
| 11 LED | Température S'allume lorsque le réglage de la température est activé | |
| 12 Touche Mode Sélection du mode de fonctionnement : Chauffage Fonction hors gel | ||
| 13 LED | Minuterie S'allume lorsque la mise en marche ou l'arrêt automatique est activé(e) | |
| 14 LED | Niveau 1 S'allume lorsque le niveau de chauffage 1 (1300 W) est activé | |
| 15 Touche Oscillation Activation | ou désactivation de l'oscillation | |
| N° Désignation Signification | ||
| 16 LED ÉCO S'allume lorsque le | mode ÉCO (économie d'énergie) est activé | |
| 17 Touche Mode ÉCO Activation | ou désactivation du mode ÉCORéglage de la température ambiante souhaitée (de 15 °C à 35 °C) | |
| 18 Touche Augmentation Réglage de la température ambiante souhaitée (de 15 °C à 35 °C) ou augmentation du nombre d'heures de la minuterie lorsque celle-ci est activée. | ||
| 19 Touche Diminution Réglage de la température ambiante souhaitée (de 15 °C à 35 °C) ou diminution du nombre d'heures de la minuterie lorsque celle-ci est activée. | ||
| 21 Touche Minuterie Pour mettre en marche et arrêter la fonction minuterie : de 1 h à 24 h par pas de 1 heure | ||
| 22 LED Oscillation S'allume lorsque l'oscillation est activée | ||
| 23 Touche Éclairage Activation ou désactivation de l'éclairage de l'affichage | ||
| 24 LED Fonction hors gel S'allume lorsque la fonction hors gel est activée | ||
| 25 Affichage 7-segments Affichage de la température souhaitée et/ou du nombre d'heures défini pour la minuterie | ||
| 26 Touche Marche/arrêt | Mise en marche et arrêt de l'appareil | |
| 27 Touche Température | Augmentation ou diminution de la température ambiante souhaitée (de 15 °C à 35 °C) | |
| 28 Touche Minuterie Pour mettre en marche et arrêter la fonction minuterie : de 1 h à 24 h par pas de 1 heureDiminution ou augmentation du nombre d'heures de la minuterie | ||
Info
Au bout d'une minute environ sans action sur une touche, l'éclairage de l'écran diminue automatiquement.
Mise en marche de l'appareil
Après avoir installé l'appareil en suivant la description du chapitre Montage et mise en service, vous pouvez le mettre en marche.
- Placez l'interrupteur secteur (7) sur la position I.
→ L'appareil se trouve alors en mode veille.
- Appuyez sur la touche Marche/arrêt (26).
→ Un signal sonore retentit.
⇒ La température ambiante définie apparaît sur l'affichage 7-segments (25).
→ L'appareil est en marche.
Sélection du mode de fonctionnement
L'appareil dispose des modes de fonctionnement suivants :
- Chauffage
- Fonction hors gel
- Mode économique (ÉCO)
Chauffage
Pour activer le mode chauffage, procédez de la manière suivante :
√ L'appareil est en marche.
- Appuyez sur la touche Mode (12) jusqu'à ce que la LED correspondant au niveau de chauffage souhaité s'allume.
→ Le niveau sélectionné est activé et l'appareil commence à chauffer. Le Niveau 2 s'active avec un délai de 10 secondes environ.
Fonction hors gel
√ L'appareil est en marche.
- Appuyez sur la touche Mode (12) jusqu'à ce que la LED Fonction hors gel (24) s'allume.
L'appareil maintient automatiquement une température de 7 °C. Cette température ne peut pas être modifiée.
Mode économique (ÉCO)
√ L'appareil est en marche.
- Appuyez sur la touche Mode ÉCO (17.)
→ La LED Mode ÉCO (16) s'allume.
L'appareil adapte automatiquement le niveau de chauffage à la température ambiante.
L'appareil chauffe automatiquement au Niveau 2 lorsque la température ambiante est inférieure à 18 °C.
L'appareil chauffe automatiquement au Niveau 1 lorsque la température ambiante est supérieure à 18 °C et inférieure à 25 °C.
L'appareil arrête automatiquement de chauffer dès que la température ambiante dépasse 25 °C.
Remarque
Les réglages de température ne peuvent pas être modifiés dans ce mode.
Réglage de la température ambiante souhaitée
Info
La température ambiante souhaitée à définir doit être supérieure à la température ambiante actuelle.
La température ambiante souhaitée apparaît sur l'affichage 7-segments (25). Vous pouvez définir la température ambiante souhaitée en mode économique (ÉCO). La plage de réglage va de 15 °C à 35 °C par pas de 1 °C.
- Appuyez deux fois sur la touche Mode ÉCO (17) jusqu'à ce que la LED Température (11) se mette à clignoter.
L'affichage à segments (25) clignote.
- Appuyez sur la touche Augmentation (18) ou Diminution (19) afin de définir la température ambiante souhaitée.
→ La température ambiante définie est mémorisée et affichée pendant 5 secondes environ sur l'affichage 7-segments (25).
L'appareil se désactive automatiquement lorsque la température ambiante définie est atteinte. Dès que la température est inférieure de 2 °C à la température définie, l'appareil se remet automatiquement en marche.
Réglage de la minuterie
La minuterie possède les fonctions suivantes :
- Mise en marche automatique au bout d'un nombre d'heures prédéfini
- Arrêt automatique au bout d'un nombre d'heures prédéfini
Le nombre d'heures peut être compris entre 1 et 24 heures et être réglé par pas de 1 h.
Remarque
L'appareil ne doit pas fonctionner sans surveillance dans une pièce dont l'accès est libre lorsque la minuterie est activée.
Mise en marche automatique
√ L'appareil se trouve en mode veille. La fonction hors gel est éventuellement activée.
- Appuyez sur la touche Minuterie (21).
- Appuyez sur la touche Augmentation (18) ou Diminution (19) pour sélectionner le nombre d'heures souhaité jusqu'à la mise en marche automatique.
⇒ Le nombre d'heures clignote sur l'affichage 7-segments (25).
→ La LED (13) Minuterie s'allume.
- Appuyez à nouveau sur la touche Minuterie (21).
→ La minuterie est programmée et l'appareil s'éteint après écoulement de la durée définie.
Remarques relatives à la mise en marche automatique :
- La mise en marche manuelle de l'appareil désactive la mise en marche automatique.
- Si vous sélectionnez le nombre d'heures 00, la minuterie est désactivée.
Arrêt automatique
Remarque
Afin d'évacuer la chaleur accumulée, le ventilateur continue de tourner pendant environ 30 secondes après l'arrêt de l'arrêt de l'appareil pour s'arrêter ensuite automatiquement.
√ L'appareil est en marche. Le chauffage, la fonction hors gel ou le mode ÉCO peuvent être activés.
- Appuyez sur la touche Minuterie (21).
- Appuyez sur la touche Augmentation (18) ou Diminution (19) pour sélectionner le nombre d'heures souhaité jusqu'à l'arrêt automatique.
⇒ Le nombre d'heures clignote sur l'affichage 7-segments (25).
→ La LED (13) Minuterie s'allume.
- Appuyez à nouveau sur la touche Minuterie (21).
→ La minuterie est programmée et l'appareil passe en mode veille après écoulement de la durée définie.
Remarques concernant l'arrêt automatique :
- L'arrêt manuel de l'appareil désactive l'arrêt automatique.
- Si vous sélectionnez le nombre d'heures 00, la minuterie est désactivée.
Fonction mémoire
Info
L'appareil mémorise en mode veille la température ambiante définie.
Éteignez l'appareil sans le débrancher du secteur À l'exception de la minuterie, la fonction active au moment de l'arrêt sera automatiquement activée à la prochaine mise en marche.
Remarque
Tous les réglages peuvent être effectués par l'intermédiaire de la télécommande.
Activation ou désactivation de l'affichage
Pour activer ou désactiver l'éclairage du panneau de commande (2), procédez de la manière suivante :
- Appuyez sur la touche Éclairage (23) afin d'éteindre l'affichage.
L'affichage s'éteint.
- Pour activer l'affichage, il suffit d'appuyer sur une touche quelconque.
⇒ L'affichage s'allume.
Oscillation
√ L'appareil est en marche.
- Appuyez sur la touche Oscillation (15) afin d'activer la fonction oscillation.
→ La fonction oscillation est activée.
L'appareil pivote sur son axe jusqu'à 80°.
- Appuyez de nouveau sur la touche Oscillation (15) afin de désactiver la fonction oscillation.
→ La fonction oscillation est désactivée.
Mise hors service
Avertissement relatif à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
Remarque
Afin d'évacuer la chaleur accumulée, le ventilateur continue de tourner pendant environ 30 secondes après l'arrêt de l'arrêt de l'appareil pour s'arrêter ensuite automatiquement.
Après 12 heures de fonctionnement ininterrompu, l'appareil s'arrête automatiquement.
L'éclairage de l'affichage diminue au bout d'une minute si aucune touche n'est activée.
-
Arrêtez l'appareil en appuyant sur la touche Marche/arrêt (26).
→ Le ventilateur continue de tourner quelque temps. -
Placez l'interrupteur marche/arrêt (7) sur la position 0.
L'appareil est arrêté.
- Laissez suffisamment refroidir l'appareil.
- Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.
- Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
- Entreposez l'appareil conformément aux indications figurant au chapitre « Stockage ».
Défauts et pannes
Avertissement relatif à la tension électrique Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec.
Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :
L'appareil ne se met pas en marche :
• Vérifiez le raccordement au secteur.
- Vérifiez le bon état du cordon et de la fiche secteur. Si vous constatez que l'appareil est endommagé, n'essayez pas de le remettre en marche.
Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.
- Vérifiez le fusible ou le disjoncteur secteur.
- Contrôlez la température ambiante. Le cas échéant, le thermostat s'est déclenché si la température de consigne pour la température ambiante a été atteinte.
- Le moteur peut être défectueux. Faites remplacer un moteur défectueux par une entreprise d'électricité spécialisée.
- Vérifiez que l'appareil est bien vertical et installé sur une surface plane. Il est possible que le contact de protection contre le basculement ait déclenché parce que l'appareil a été renversé. Placez toujours le radiateur en position verticale sur un support plein adapté.
- Le thermostat d'ambiance peut être défectueux. Faites remplacer un thermostat d'ambiance défectueux par une entreprise d'électricité spécialisée.
- La protection anti-surchauffe peut avoir déclenché. Faites effectuer une inspection électrique par une entreprise spécialisée ou par Trotec et faites remplacer la protection anti-surchauffe.
- Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec.
Le ventilateur ne fonctionne pas :
- Vérifiez que l'appareil a bien été mis en marche.
• Vérifiez le raccordement au réseau. - Vérifiez le bon état du câble électrique et de la fiche d'alimentation.
- Le moteur du ventilateur peut être défectueux. Faites remplacer un moteur de ventilateur défectueux par une entreprise d'électricité spécialisée.
Le débit d'air est réduit :
- Vérifiez l'entrée et la sortie d'air. L'entrée et la sortie d'air doivent être entièrement libres. Le cas échéant, nettoyezles. Observez les distances minimales avec les murs et les objets indiquées dans les données techniques.
L'appareil est bruyant ou il perd de la puissance :
- Vérifiez si le filtre à air est encrassé. Le cas échéant, nettoyez ou remplacez le filtre à air.
- Attendez au moins 3 minutes avant de remettre l'appareil en marche.
L'appareil est bruyant ou il vibre :
- Vérifiez si l'appareil est stable et bien installé en position verticale.
L'appareil ne réagit pas à la télécommande infrarouge :
- Vérifiez que la distance entre la télécommande et l'appareil n'est pas trop élevée et diminuez-la si nécessaire.
- Assurez-vous qu'aucun d'obstacle ne se trouve entre l'appareil et la télécommande, par ex. des meubles ou des murs. Veillez à assurer un « contact visuel » entre l'appareil et la télécommande.
- Vérifiez l'état de charge des piles et remplacez-les si nécessaire.
- Vérifiez que la polarité des piles est respectée, au cas où les piles viennent d'être remplacées.
Remarque
Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.
L'appareil ne fonctionne pas parfaitement après les contrôles :
Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.
Maintenance
Avant toute opération de maintenance
Avertissement relatif à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
- Arrêtez l'appareil.
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Laissez entièrement refroidir l'appareil.
Avertissement relatif à la tension électrique
Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec.
Nettoyer le carter
Avertissement relatif à la tension électrique
Ne plongez pas l'appareil sous l'eau.
Nettoyez le boîtier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
Essuyez le boîtier après le nettoyage jusqu'à ce qu'il soit sec.

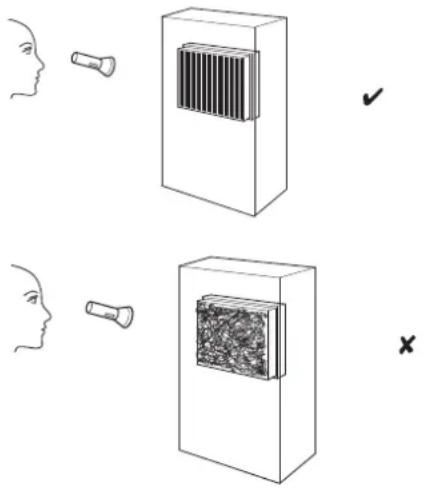

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements
- Retirez le filtre à air.
- Munissez-vous d'une lampe de poche pour éclairer l'intérieur de l'appareil.
- Examinez l'intérieur de l'appareil pour détecter d'éventuels encrassements.
- Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par un électricien ou par la société Trotec.
- Remettez le filtre à air en place.
Nettoyer le filtre à air
Remarque
Assurez-vous que le filtre à air ne soit ni usé ni endommagé. Les bords du filtre à air ne doivent pas être déformés. Avant de remettre le filtre à air en place, veuillez vous assurer que celui-ci est intact et sec.
Il est nécessaire de nettoyer le filtre à air dès qu'il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes).
- Retirez le filtre à air (6) de l'appareil.
- Nettoyez le filtre à air (6) avec un chiffon doux légèrement humide non pelucheux. Si le filtre est très encrassé, nettoyez-le avec de l'eau chaude mélangée à un produit de nettoyage neutre.
-
Laissez le filtre à air (6) sécher complètement. N'insérez pas de filtre mouillé dans l'appareil.
-
Remettez le filtre à air (6) en place dans l'appareil.
Données techniques
| Paramètre Valeur | |
| Modèle TFC 21 E | |
| Puissance calorifiqueNiveau 1 : Niveau 2 : | 1300 WNiveau 2 : 2000 W |
| Température de fonctionnement | -20 °C à 35 °C |
| Raccordement secteur 220 – 24 | 40 V / 50 / 60 Hz |
| Puissance absorbée, max. 2000 | kW |
| Indice de protection IPXO | |
| Classe de protection | II / ☐ |
| Type de fiche secteur CEE 7/17 | |
| Longueur de cordon 1,6 m | |
| Niveau de pression sonore (à 1 m de distance) | 50 dB |
| Dimensions avec socle (profondeur x largeur x hauteur) | 178 x 230 x 660 mm |
| Distances minimum par rapport aux murs et aux objetsA : vers le haut :B : vers l'arrière :C : vers les côtés :D : vers l'avant : | 100 cm100 cm100 cm100 cm |
| Poids 3 kg | |
| Piles pour la télécommande CR | 2032 |
Informations obligatoires pour les dispositifs de chauffage électriques décentralisés
| Paramètre Valeur | |
| Modèle | TFC 21 E |
| Puissance thermique | |
| Puissance thermique nominale P_nom | 2,0 kW |
| Puissance calorifique minimum (indicative) P_min | 1,3 kW |
| Puissance calorifique maximum continue P_max,c | 2,0 kW |
| Consommation d'électricité auxiliaire | |
| À la puissance thermique nominale eI_max | n.d. |
| À la puissance thermique minimum eI_min | n.d. |
| En mode veille eI_sb | 0,00021 kW |
| Type de régulation de l'apport de chaleur | |
| Contrôle thermique manuel de l'apport de chaleur avec thermostat intégré | n.d. |
| Contrôle thermique manuel de l'apport de chaleur avec réception d'informations sur la température de la pièce et/ou extérieure | n.d. |
| Contrôle thermique électronique de l'apport de chaleur avec réception d'informations sur la température de la pièce et/ou extérieure | n.d. |
| Génération de chaleur avec ventilateur n.d. | |
| Type de contrôle de la puissance thermique/de la température de la pièce | |
| Puissance calorifique à un niveau, pas de contrôle de la température de la pièce | NON |
| Puissance calorifique à deux niveaux ou plus à commutation manuelle, pas de contrôle de la température de la pièce | NON |
| Contrôle de la température de la pièce avec thermostat mécanique NON | |
| Contrôle électronique de la température de la pièce OUI | |
| Contrôle électronique de la température de la pièce et programmateur journalier | NON |
| Contrôle électronique de la température de la pièce et programmateur hebdomadaire | NON |
| Autres options de contrôle | |
| Contrôle de la température de la pièce, avec détecteur de présence NON | |
| Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte | NON |
| Option commande à distance NON | |
| Contrôle adaptatif de l'activation NON | |
| Limitation de la durée d'activation OUI | |
| Capteur à globe noir NON | |
| Coordonnées de contact Trotec GmbH | Grebbener Straße 7D-52525 Heinsberg |
NA = non applicable
Élimination
Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.
Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.
La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.
Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.
Valable uniquement en France
NOTICE À DÉPOSER DANS LE BAC DE TRI
Trotec GmbH
Grebener Str. 7
D-52525 Heinsberg
)+49 2452 962-400
+49 2452 962-200
info@trotec.com
www.trotec.com
