MODE D'EMPLOI IM5038 IFM

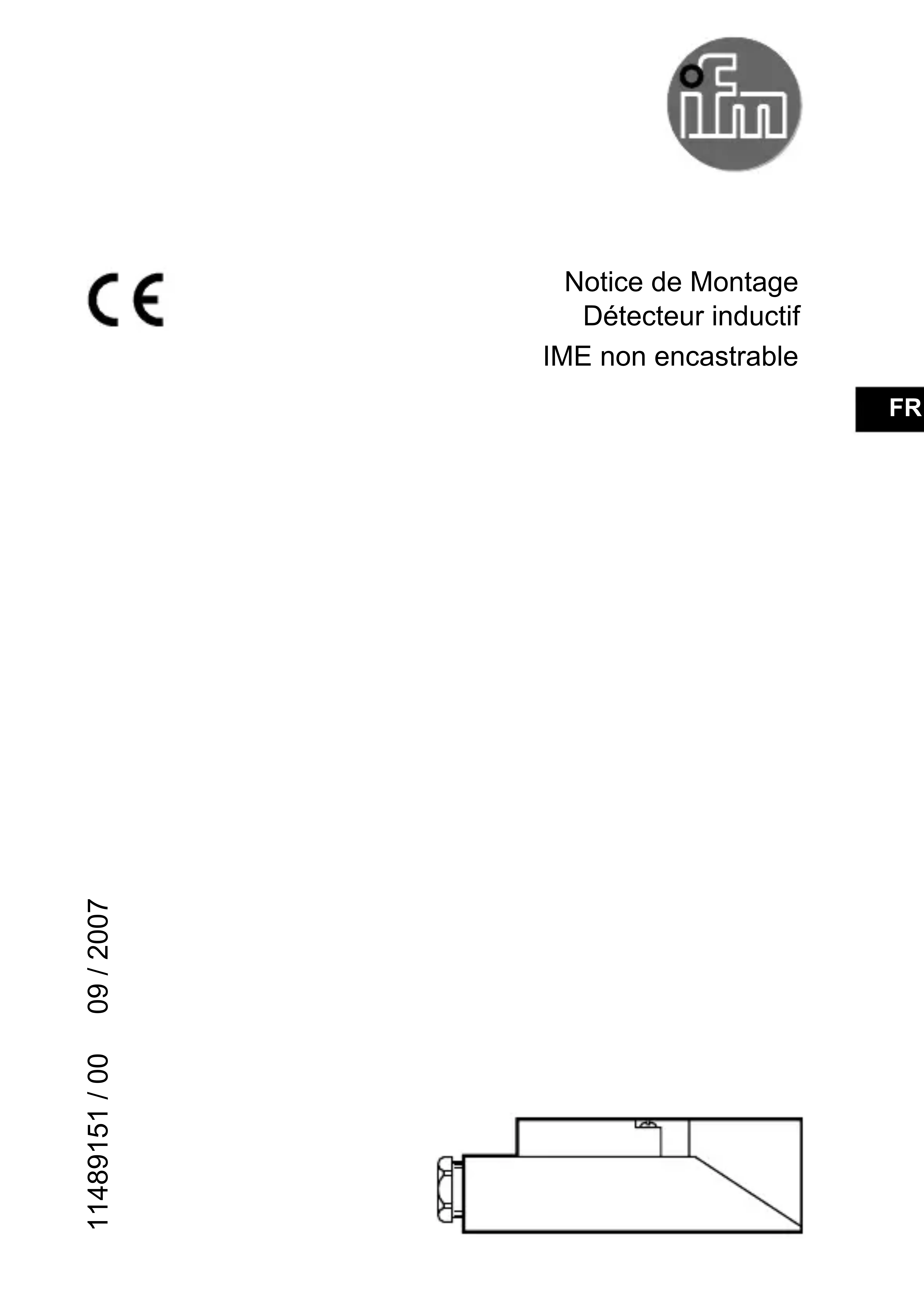

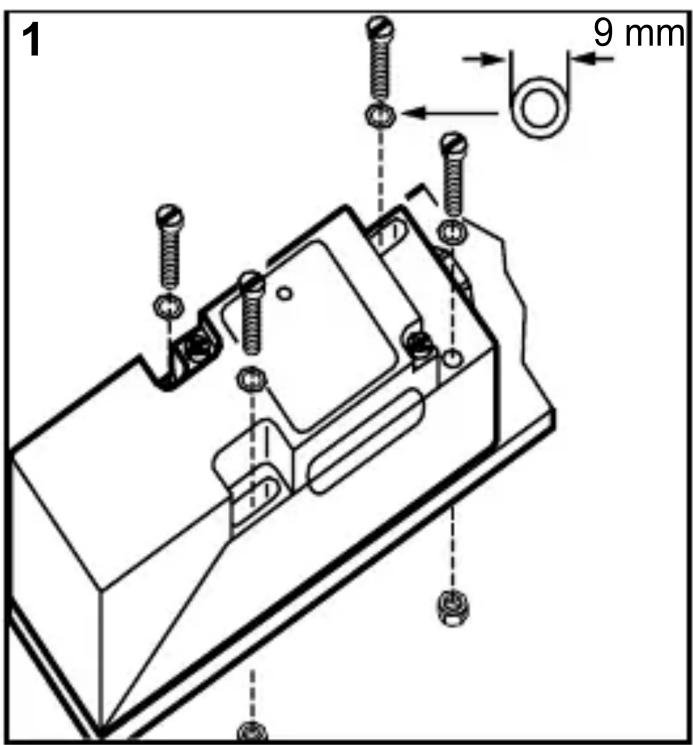

Notice de Montage Détecteur inductif IME non encastrable 11489151 / 00 09 / 2007 FRFR2 Fonctionnement et caractéristiques Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Pour la portée nominale (Sn) voir la désignation sur l’étiquette, portée de travail (Sa) 0 ... 0,81 x Sn; (valeurs définies par mesure selon les normes avec acier 37; en cas d’autres métaux portée inférieure à Sn). Montage Visser le détecteur sur une base de montage. En cas de sollicitation mécanique importante, assurer que le détecteur ne se desserre pas (fig 1). Montage non encastrable.

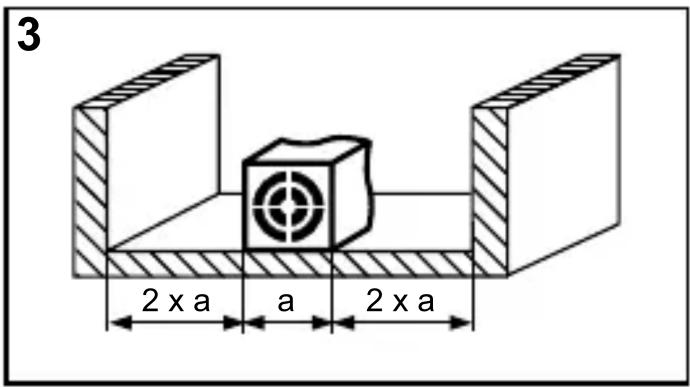

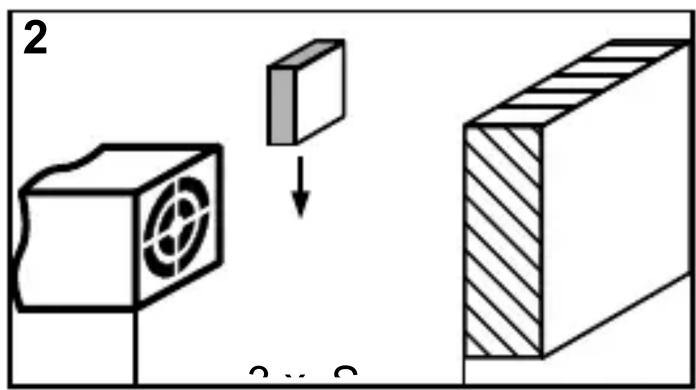

- Espaces libres devant la face active pour montage sur bâti métallique: fig. 2 et 3.
- Distances minimales lorsque plusieurs détecteurs de la même version sont montés: fig. 4 et 5. 9 mm 3 x S

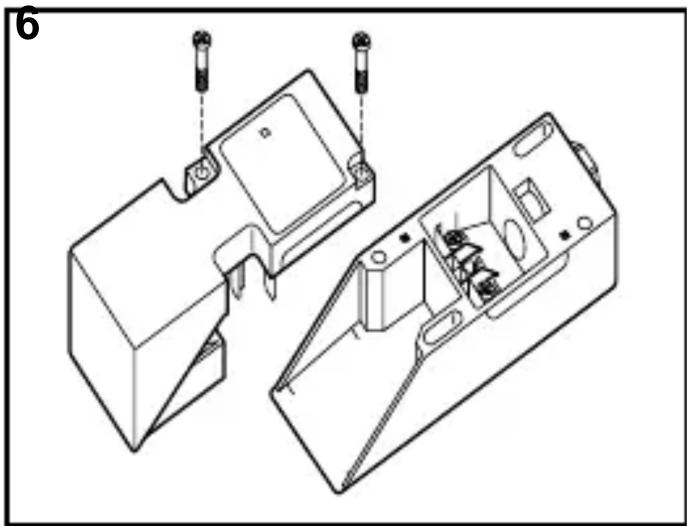

Raccordement électrique Mettre l’installation hors tension avant le raccordement du détecteur. Ouvrir le détecteur (fig. 6); raccorder le câble selon les instructions de l’étiquette. Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l‘appareil après un court- circuit. Programmation de la fonction de sortie: Les appareils qui ne sont pas programmés par leur raccordement sont livrés en fonction de sortie travail. Ouvrir le pont pour les programmer en fonction de sortie repos (fig. 7A). Aufkleber (B) sticker (B) autocollant (B)
Aufkleber (A) sticker (A) autocollant (A) Orientation de la face active Enlever le cube détecteur (fig. 7); orienter la face active et remettre le cube détecteur. En cas de montage du détecteur sur un masse métallique la face du cube marquée par un autocollant (A) doit s‘orienter vers la surface métallique. Après avoir vissé le détecteur, placer l’autocollant livré sur la face extérieur du bloc fonctionell de façon à marquer la face active. Fonctionnement Vérifier le bon fonctionnement du détecteur : la LED est allumée lorsque la tension d’alimentation est appliquée. Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement il faut respecter les indications suivantes:
- La face active et l’espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
- CEM: L’appareil est en harmonie avec les exigences selon EN 60947-5-2.
