MODE D'EMPLOI DTI424 IFM

Notice d'utilisation

Système d'identification RFID

DTI424

DTI425

Tête de lecture / écriture

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3
1.3 Notes legales 3

2 Consignes de sécurité. 4

3 Usage prévu 5
4 Fourniture 6

5 Fonctions 7

5.1 TAG 7
5.2 Apercu des appareils 7
5.3 IO-Link 7

6 Montage 8

6.1 Remarques sur le montage de l'appareil 8
6.2 Eliminer des perturbations 8
6.3 Conception mecanique 8
6.4 Installer l'appareil 9
6.5 Distances de montage 9
6.6 Positionner les TAGs 10

7 Raccordement electrique 12
7.1 Schema de branchement 12
8 Elements de service et d'indication 13
9 Paramétrage 14

9.1 Parametre 14

9.1.1 Taille des blocs de données 14
9.1.2 Orde des données 14
9.1.3 Temps de maintien des données 14
9.1.4 Adresse pour lecture / écriture automatique 15
9.1.5 Longueur de données pour lecture / écriture automatique 15

9.2 Bits d'etat 15

10 Fonctionnement 17

10.1 Désactiver l'antenne interne 17
10.2 Mode de fonctionnement « Lecture de l'UID » 17
10.3 Mode de fonctionnement « Lecture automatique des données » 18
10.4 Mode de fonctionnement « Ecriture automatique des données » 19
10.5 Mode de fonctionnement « Lecture des données » 21

10.5.1 Example lecture reussie de données 22
10.5.2 Example lecture incorrecte de données 23

10.6 Mode de fonctionnement « Ecriture des données » 25

10.6.1 Example écriture réussie de données 26
10.6.2 Example écriture incorrecte de données 28

10.7 Valeurs de defaulted dans l'entrée des données process 29

11 Maintenance, réparation et élimination 31
12 Homologations /Normes 32

Glossaire. 33

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

1.3 Notes legales

© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitation, même par extraits, sans l'accord d'ifm electronic gmbh.

Tous les noms de produits, les images, sociétés ou autres marques sont la propriété de leurs titulaires.

2 Consignes de sécurité

Général

L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.
- Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
Assurer une protection efficace des apparciels et des cables contre l'endommagement.

Equipements radio

En général, les équipements radio ne doivent pas etre utilisés a proximite de stations d'essence, de depots de carburants, d'usines chimiques ou de lieux ou il existe des risques de détonation.

Ne pas transporter et stocker de gaz, liquides inflammables ou de substances explosives pres de l'appareil.

Perturbations d'appareils électroniques et Médicaux

L'emploi de l'appareil peut affecter le bon fonctionnement des apparciels électroniques qui ne sont pas correctement blindés.

Mettre l'appareil hors tension a proximite des équipements medicaux.
En cas de problèmes, contacter le fabricant de l'appareil correspondant.

3 Usage prévu

La tete de lecture / écriture lit et écrit des TAGs sans contact. Pour être utilisée, la tête de lecture / écriture doit être raccordée au boîtier de contrôle DTE10x.

Les données sont mises à disposition comme données process via l'interface IO-Link.

4 Fourniture

Tete de lecture / ecriture
- Écrous hexagonaux 2x

L'appareil est livre sans accessoires de montage ni de raccordement.

Accessoires disponibles: www.ifm.com.

Le bon fonctionnement n'est pas assure en cas d'utilisation de composants d'autres fabricants.

5 Fonctions

5.1 TAG

Les TAGs sont passifs, c'est-à-dire qu'ils fonctionnent sans pile. L'énergie nécessaire à leur fonctionnement étant fournie par la tête de lecture / écriture.

L'énergie est fournie par un couplage inductif. La bobine de l'antenne intégrée dans la tête de lecture / écriture générale un champ magnétique qui pénétre en partie la bobine de l'antenne du TAG. Une tension est générae par induction qui alimenté le support de données en energia.

L'appareil supporte des TAGs selon ISO 15693.

5.2 Aperçu des apparéils

DTI424
DTI425

Récédence : DTI424
Fonction : Tête de lecture / écriture
Désignation : DTRHF GBRWIOUS03
Type : M18, encasable

Récédence : DTI425
Fonction : Tête de lecture / écriture
Désignation : DTRHF GNRWIOUS03
Type : M18, non encastrable

5.3 IO-Link

Cet apparéil dispose d'une interface de communication IO-Link permettant l'accès direct aux données process et de diagnostic. De plus, le paramétrage de l' apparéil est possible pendant le fonctionnement. L'utilisation de l' apparéil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel de paramétrage IO-Link adapté et d'un cable adaptateur IO-Link.

L'IODD nécessaire à la configuration de l'appareil est disponible sur www.ifm.com.

6 Montage

6.1 Remarques sur le montage de l'appareil

En cas de montage de plusieurs systèmes, respecter les distances minimales entre les appeareils RFID.
Le montage encastré d'une tete de lecture / écriture dans le métal réduit la distance de lecture / écriture.
La proximite immediate de sources d'émissions HF, telles que des transformateurs de soudure ou des convertisseurs, peut nuire au fonctionnement de l'appareil.

6.2 Eliminer des perturbations

L'appareil génére un champ électrique modulé d'une fréquence de 13,56 MHz.

Eviter les perturbations dans la communication de données :

Ne pas faire fonctionner d'autres apparciels a proximite qui utilisent la meme bande de frquence.
Comme par exemple des variateurs de fréquence et des alimentations à découvert.

S'il y a d'autres apparèils utilisant la même bande de féquence à proximité :

Les distances de montage entre les apparciels doivent etre aussi grandes que possible.
Faire fonctionner les apparèils en alternance.
Activer/désactiver le champ HF de l'appareil.

6.3 Conception mécanique

DTI424
Fig.1:DTI424
1 Face active

DT1425
Fig.2:DTI425
1 Face active

6.4 Installer l'appareil

Fixer l'appareil avec les écrous (M18) fournis.

DT1424

Fig. 3: Montage encastré

DT1425

Fig. 4: Montage non encastré

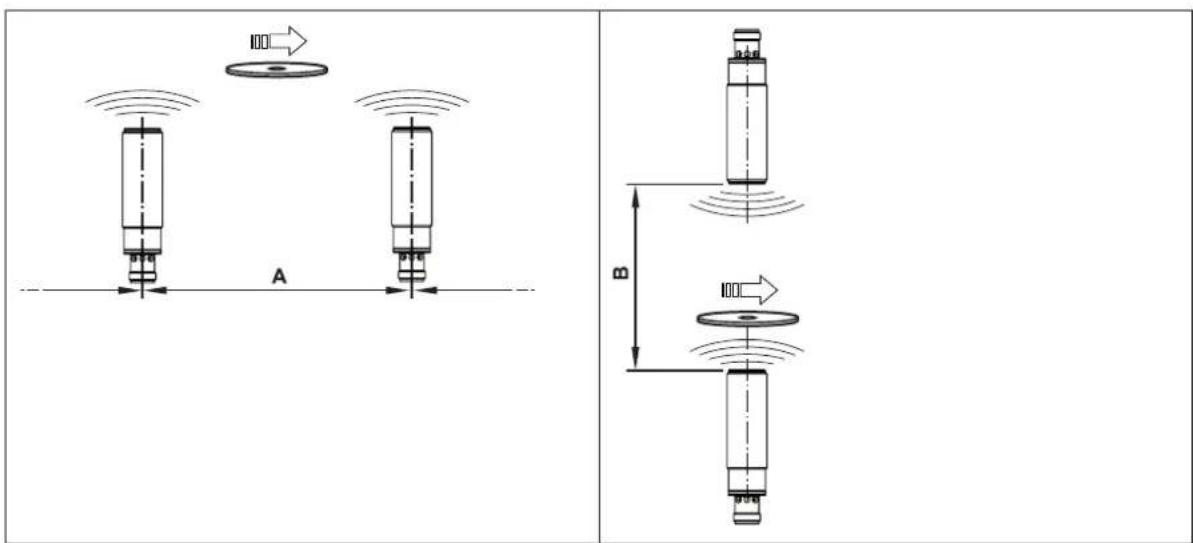

6.5 Distances de montage

DT1424

Mode de fonctionnement Distance latéralle (A) Distance frontale (B)
Lecture et écriture ≥ 60 mm ≥ 100 mm

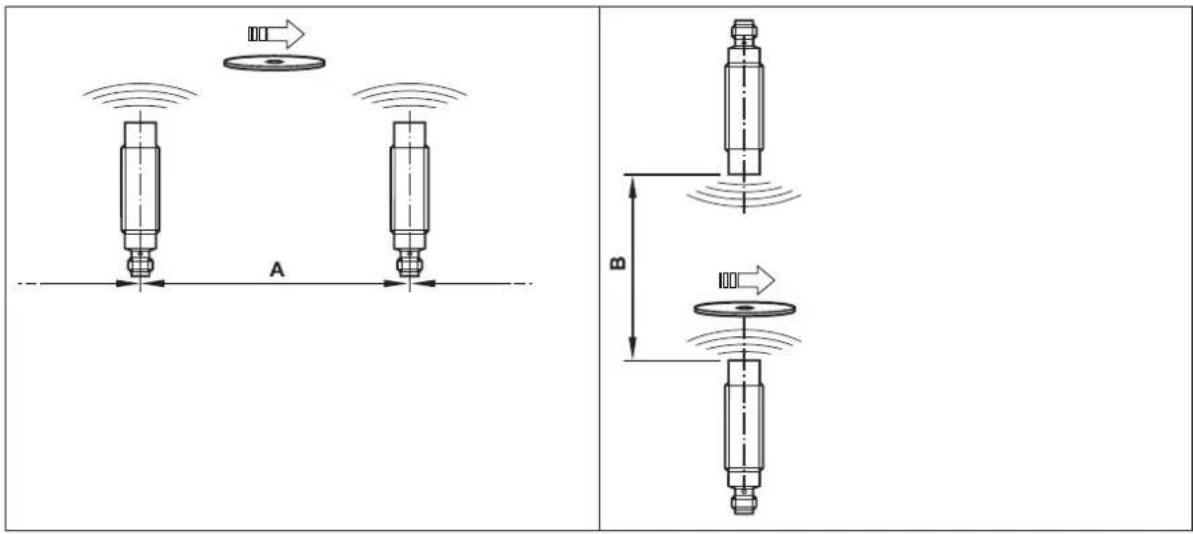

DT1425

Mode de fonctionnement Distance latéralle (A) Distance frontale (B)
Lecture et écriture ≥ 90 mm ≥ 180 mm

6.6 Positionner les TAGs

! Les têtes de lecture / écriture sont marquées d'un symbole d'antenne sur la face active. Il marque le milieu de la bobine de l'antenné intégrée et doit correspondre au milieu du TAG.
S'assurer que l'orientation de l'axe de l'appareil RFID correspond à l'axe du TAG.
Pour le montage en ou sur métal, utiliser des TAGs prévus spécifique à cet effet.
Positionner le TAG dans la zone de la face active. Prende en compte l'angle d'ouverture et la portee de travail ( Fiche technique de I'appareil).

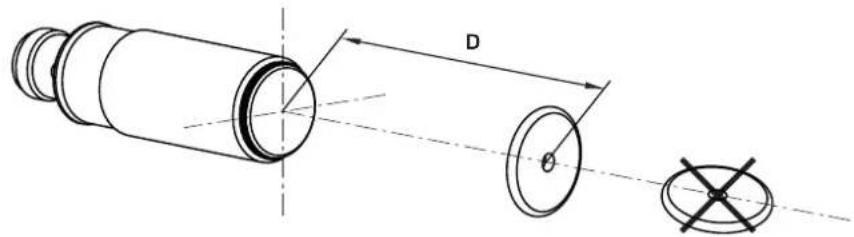

DTI424

Fig. 5: Positionner le TAG

Orienter le TAG face à l'antenne de l'appareil dans l'axe.

TAG Type		Distance tête de lecture / écriture (D) en plastique
E80371 16 mm

Les indications dans le tableau s'appliquent aux opérations de lecture / écriture statiques.

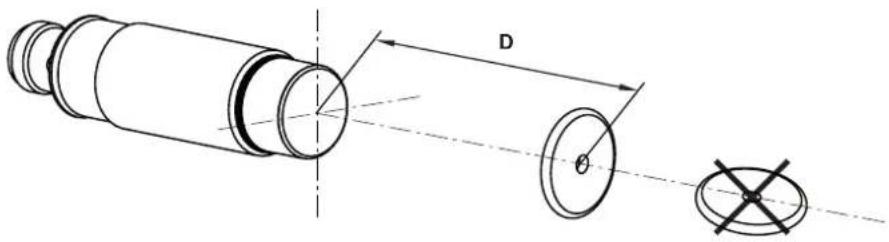

DT1425
Fig. 6: Positionner le TAG

Orienter le TAG face à l'antenna de l'appareil dans l'axe.

TAG Type		Distance tête de lecture / écriture (D) en plastique
E80371 40 mm

Les indications dans le tableau s'appliquent aux opérations de lecture / écriture statiques.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Appareil de la classe de protection III (CP III).

L'alimentation électrique ne doit s'effectuer que via des circuits TBTP/TBTS.

Avant le raccordement electriquemettre l'installation hors tension.

7.1 Schéma de branchement

Raccorder l'appareil à un maitre IO-Link via un connecteur M12.
L'alimentation en tension s'effectue via le maître IO-Link.

Raccordement des broches Schéma de branchement
3 4	1 L+ 4 IO-Link 3 L-

Informations sur les connecteurs fénelles disponibles sur: www.ifm.com.

8 Éléments de service et d'indication

DTI424 DTI425

1 LED verte : tension d'alimentation

LED jaune : TAG

LED État Description
vert activé tension d'alimentation ok
	désactivé tension d'alimentation manque
	clignote lentement désactivé
jaune activé (en permanence) TAG déetecté
	activé (impulsion) TAG lu / écrit avec succès
	clignote rapidement erreur lors de la lecture / écriture sur le TAG
	désactivé • aucun TAG dans le champ	• TAG défectueux dans le champ • TAG non valable dans le champ
verte et jaune clignote en alternance erreur lors de la communication ou dé-faut de l'appareil

9 Paramétrage

L'appareil est paramétré à l'aide d'un logiciel via IO-Link (par ex. ifm moneo configure SA).

Pour plus d'informations voir l'IODD de l'appareil : www.ifm.com/fr

9.1 Parametre

9.1.1 Tailles des blocs de données

La mémoire du TAG est organisée en blocs de données. Ce paramètre indique la taille d'un bloc de données. La valeur régée doit correspondre à la valeur indiquée dans la fiche technique du TAG.

Les valeurs suivantes sont permises :

4,8,16 et 32 octets par bloc.

La taille des blocs est seulement nécessaire pour le traitement interne des données dans l'appareil. L'utilisateur peut acceder à la mémoire du TAG octet par octet via les images des données process.

9.1.2 Ordre des données

Ce paramètre règle l'ordre des données dans un bloc de données du TAG.

Example

Pour un TAG avec uneaille des blocs de 4 octets, les données peuvent etre structurées comme dans les tableaux.

Tab. 1: Ordre normal

Bloc de données 0 Bloc de données 1
Octet 3 Octet 2 Octet 1 Octet 0 Octet 3 ...

Tab. 2: Ordre inverse

Bloc de données 0 Bloc de données 1
Octet 0 Octet 1 Octet	2 Octet	3 Octet	0 ...

9.1.3 Temps de maintien des données

Le temps de maintien des données indique le temps pendant lequel les données de l'image d'entrée des données process sont maintainues constantes. Cela concerne, selon le mode de fonctionnement

IUID,
- le bit "Tag present",
- les données dans les modes de lecture et écriture automatiques.

Le paramètre « temps de maintain des données » n'attécte pas la transmission des données dans les modes de fonctionnement « Lecture des données » et « Ecriture des données »

Exemple

Si le temps de maintain des données est regle à 500 ms, l'UID et le bit « Tag present » sont transmis via IO-Link pendant au moins 500 ms.

Cela s'applique également si le TAG n'est plus dans la portée de l'appareil.

9.1.4 Adresse pour lecture / écriture automatique

Le paramètre « Adresse pour lecture / écriture automatique » règle l'adresse de départ de la zone de mémoire à laquelle on accède dans les modes de fonctionnement « lecture automatique » et « écriture automatique »

L'adresse est indiquée en octets.

Dans les modes de fonctionnement « Lecture automatique » et « Ecriture automatique », l'appareil lit et écrit automatiquement un certain nombre de données du TAG.

La zone de mémoire adressée doit être dans la zone de mémoire disponible du TAG :

Adresse pour la lecture et l'écriture automatiques +

Longueur des données pour la lecture et l'écriture automatiques ≤

Nombre d'octets disponibles sur le TAG

Le nombre d'octets disponibles est indiquedans la fiche technique du TAG.

9.1.5 Longueur de données pour lecture / écriture automatique

Le paramètre « Longueur de données pour lecture / écriture automatique » règle la longueur de la zone de mémoire qui est lue et écrite.

La longueur est indiquée en octets. La longueur minimale est de 1 octet, la longueur maximale de 29 octets.

Dans les modes de fonctionnement « Lecture automatique » et « Ecriture automatique », l'appareil lit et écrit automatiquement un certain nombre de données du TAG.

La zone de mémoire adressée doit être dans la zone de mémoire disponible du TAG :

Adresse pour la lecture et l'écriture automatiques +

Longueur des données pour la lecture et l'écriture automatiques ≤

Nombre d'octets disponibles sur le TAG

Le nombre d'octets disponibles est indiquedans la fiche technique du TAG.

9.2 Bits d'etat

Entrée des données process
Bit 7 6 5 4 3 2 1 0
Nom Antenna				deactivated	Tag present	Cmd End Cmd	Start Acknowledg e

Sortie des données process
Bit 7 6 5 4 3 2 1 0
Nom Cmd Anten-					na deacti- vate			Cmd Start

Bit d'état Valeur Description
Antenna deactivated 0 Antenne activée, appareil prét à l'échange avec le TAG
1 Antenne désactivée, appeareil non prét à l'échange avec le TAG
Tag present 0 Aucun TAG à portée de l'antenne
1 TAG détecté
Cmd End 0 Opération de lecture / écrite	n'a pas enco	re été demarrée ou n'est pas active
	1 Opération	de lecture / écrite terminée
Cmd Start Acknowledge 0 Démarriage de	'opération de	lecture / écrite non confirmé
	1 Démarrage	de l'opération de lecture / écrite confirmé
Cmd Antenna deactivate 0 Activer l'antenne
	1 Désactiver	l'antenne
Cmd Start 0 Désactiver le déclencheur po	ur l'opération	de lecture / écrite
	1 Activer le déclencheur pour l'opération de lecture / écrite

Les bits d'etat suivants ne sont pas utilisables dans le mode de fonctionnement « Lecture de l'UID » :

L'appareil supporte plusieurs modes de fonctionnement qui sont selectionnés par la valeur de commande dans l'image de sortie des données process :

Mode de fonctionnement Valeur de corr	mande Description
Lecture de l'UID 0x00 Mode de fonctionnement	ment « Lecture de	l'UID » (→ ☐ 17)
Lecture automatique des données 0x01 M	ode de fonctionnement « Lecture auto-	matique des données » (→ ☐ 18)
Ecriture automatique des données 0x02 M	mode de fonctionnement « Ecriture au-	tomatique des données » (→ ☐ 19)
Lecture des données 0x03 Mode de fonct	onnement « Lecture des	données » (→ ☐ 21)
Ecriture des données 0x04 Mode de fonct	onnement « Ecriture des	données » (→ ☐ 25)

Pour tous les modes de fonctionnement les mêmes bits d'etat et valeurs d'erreur dans les images process s'appliquent.

10.1 Désactiver l'antenne interne

L'antenne interne de l'appareil peut etre desactivee a tout moment. Avc l'antenne desactivee

• l'appareil reste accessible via IO-Link,
• l'appareil ne génère pas de champ magnétique de haute fréquence,
• l'appareil ne détecte pas les TAGs.

La déactivation de l'antenne réduit des perturbations entre des apparils positionnés l'un à côté de l'autre.

Désactiver l'antenne interne :

Metre le bit « Cmd Antenna deactivate » dans la sortie des données process.

L'etat de l'antenne interne peut etre verifie via le bit « Antenna deactivated » (Antenne désactivée) dans I'entree des données process.

10.2 Mode de fonctionnement « Lecture de l'UID »

Dans le mode de fonctionnement « Lecture de l'UID », l'UID du TAG est lu. Ensuite, l'UID est disponible dans l'entrée des données process. S'il n'y a aucun TAG dans la zone de lecture de l'antenne, les 8 octets de l'UID contiennent la valeur « 0x00 »

Dés qu'un TAG est détecté par l'appareil, l'UID est transféré. La durée de la transmission correspond au moins à la durée du temps de maintain des données. Si un nouveau TAG est détecté dans la zone de lecture de l'antenne pendant la durée du temps du maintain des données, l'UID du nouveau TAG est transféré.

Le mode de fonctionnement « Lecture de l'UID » est préréglé après le démarrage de l'appareil.

Octet Sortie des données process Entrée des données process
0 Valeur de commande = 0x00 Valeur de commande = 0x00
1 Etat Etat
2 Ignoré UID 0
3 Ignoré UID 1
4 Ignoré UID 2
5 Ignoré UID 3
6 Ignoré UID 4
7 Ignoré UID 5
8 Ignoré UID 6
9 Ignoré UID 7
10 Ignoré 0x00
11 Ignoré 0x00
12 Ignoré 0x00
13 Ignoré 0x00
14 Ignoré 0x00
15 Ignoré 0x00
16 Ignoré 0x00
17 Ignoré 0x00
18 Ignoré 0x00
19 Ignoré 0x00
20 Ignoré 0x00
21 Ignoré 0x00
22 Ignoré 0x00
23 Ignoré 0x00
24 Ignoré 0x00
25 Ignoré 0x00
26 Ignoré 0x00
27 Ignoré 0x00
28 Ignoré 0x00
29 Ignoré 0x00
30 Ignoré 0x00
31 Ignoré Valeur de début

10.3 Mode de fonctionnement « Lecture automatique des données »

Dans le mode de fonctionnement « Lecture automatique des données », les octets 0 à 28 représentent les données dans la zone de mémoire du TAG. La zone de mémoire est réglée par les paramétres « Adresse pour lecture / écriture automatique » et « Longueur de données pour lecture / écriture automatique »

Pour les zones de mémoire avec une longueur de données < 29 octets, les données restantes sont remplies avec la valeur 0 × 00 dans l'image process.

Les données dans l'imag process sont mis a jour des qu'un TAG entre dans la zone de detection. Les données dans l'imag process sont valables des que le bit d'etat « Cmd End » est mis.

Si le TAG quitte la zone de détction, les données sont maintainues dans l'image process selon le temps de maintien des données. Si le temps de maintien des données est dépasse et il n'y a aucun TAG dans la zone de détction, les données seront remplies avec la valeur 0x00.

Si le TAG demeure dans la zone de détction, les données peuvent etre lues avec le bit d'etat « Cmd Start ». Si la lecture est non reussie, la valeur de defaut est affichee dans I'image process.

Le temps nécessaire pour la lecture est lié à la « Longueur de données pour lecture / écriture automatique ». Par conséquent, le temps de présence du TAG dans la zone de détction de l'appareil peut se réduire.

Octet Sortie des données process Entrée de des données process
0 Valeur de commande = 0x01 Valeur decommande = 0x01
1 Etat Etat
2 Ignoré Données 0
3 Ignoré Données 1
4 Ignoré Données 2
5 Ignoré Données 3
6 Ignoré Données 4
7 Ignoré Données 5
8 Ignoré Données 6
9 Ignoré Données 7
10 Ignoré Données 8
11 Ignoré Données 9
12 Ignoré Données 10
13 Ignoré Données 11
14 Ignoré Données 12
15 Ignoré Données 13
16 Ignoré Données 14
17 Ignoré Données 15
18 Ignoré Données 16
19 Ignoré Données 17
20 Ignoré Données 18
21 Ignoré Données 19
22 Ignoré Données 20
23 Ignoré Données 21
24 Ignoré Données 22
25 Ignoré Données 23
26 Ignoré Données 24
27 Ignoré Données 25
28 Ignoré Données 26
29 Ignoré Données 27
30 Ignoré Données 28
31 Ignoré Valeur de début

10.4 Mode de fonctionnement « Ecriture automatique des données »

Dans le mode de fonctionnement « Ecriture automatique des données », les données à écrire sont définies par l'image de sortie des données process. Les données sont régles par les paramétres « Adresse pour lecture / écrite automatique » et « Longueur de données pour lecture / écrite automatique »

Les données (y compris adresse et longueur) sont écrites sur le TAGès qu'il entre dans la zone de détction.

Un maximum de 29 octets est défini dans l'image de sortie des données process (octet 0 à 28). Pour les zones de mémoire avec une longueur de données < 29 octets, les données restantes sont ignoreses et ne sont pas écrites sur le TAG.

Si l'écriture est réussie, les données écrites sont miroitées dans l'image d'entrée des données processés et le bit d'etat « Cmd End » est mis.

Si le TAG quitte la zone de détction, les données sont maintainues dans l'image process selon le temps de maintien des données. Si le temps de maintien des données est dépasse et il n'y a aucun TAG dans la zone de détction, les données seront remplies avec la valeur 0x00.

Si le TAG demeure dans la zone de détction, les données peuvent etre écrites avec le bit d'etat « Cmd Start ». Si I'ecriture est non reussie, la valeur de defaut est affichee dans l'imag process.

Le temps nécessaire pour la lecture est lié à la « Longueur de données pour lecture/éditure automatique ». Par conséquent, le temps de présence du TAG dans la zone de détction de l'appareil peut se réduire.

Octet Sortie des données process Entrée des données process
0 Valeur de commande = 0x02 Valeur decommande = 0x02
1 Etat Etat
2 Données 0 Données 0
3 Données 1 Données 1
4 Données 2 Données 2
5 Données 3 Données 3
6 Données 4 Données 4
7 Données 5 Données 5
8 Données 6 Données 6
9 Données 7 Données 7
10 Données 8 Données 8
11 Données 9 Données 9
12 Données 10 Données 10
13 Données 11 Données 11
14 Données 12 Données 12
15 Données 13 Données 13
16 Données 14 Données 14
17 Données 15 Données 15
18 Données 16 Données 16
19 Données 17 Données 17
20 Données 18 Données 18
21 Données 19 Données 19
22 Données 20 Données 20
23 Données 21 Données 21
24 Données 22 Données 22
25 Données 23 Données 23
26 Données 24 Données 24
27 Données 25 Données 25
28 Données 26 Données 26
29 Données 27 Données 27
30 Données 28 Données 28
31 Ignoré Valeur de début

10.5 Mode de fonctionnement « Lecture des données »

Dans le mode de fonctionnement « Lecture des données », jusqu'à 29 octets sont lus avec une seule opération de lecture. Les données sont transmises de l'appareil au système de commande de manière séquentielle.

Transmettre des données de l'appareil au système de commande :

Avec le systeme de commande,mettre les valeurs suivantes dans la sortie des données process : la valeur de commande « 0x03 », l'adresse (16 bits) et la longueur de données (16 bits).
Avec le systeme de commande, commencer l'opération de lecture avec le bit d'etat « Cmd Start »
L'appareil confirme le démarrage de l'opération de lecture en mettant le bit d'etat « Cmd Start Acknowledge » dans l'entrée des données process.
L'appareil transmet les données dans l'entrée des données process (données 0 à 27) et augmenté le compteur de blocs par 1 des que les premières données du TAG sont disponibles. Si la valeur « 255 » est dépassée, le compteur de blocs est remis à « 0 »
Confirmer avec le système de commande la reception des données en augmentant le compteur de blocs dans la sortie des données process par « 1 »
Les deux dernières étapes sont répetées jusqu'à ce que toutes les données soient transmises.
Lors de la derniere transmission, l'appareil met le bit d'etat « Cmd End »

L'opération de lecture est terminée.

Si la lecture est non reussie, l'appareil met la valeur de defaut et le bit d'etat « Cmd End » dans l'image process. La transmission des données est interrompue.

Octet Sortie des données process Entrée des données process
0 Valeur de commande = 0x03 Valeur de commande = 0x03
1 Etat Etat
2 Ignoré Données 0
3 Ignoré Données 1
4 Adresse (Octet de poids fort) Données 2
5 Adresse (Octet de poids faible) Données 3
6 Longueur (Octet de poids fort) Données 4
7 Longueur (Octet de poids faible) Données 5
8 Ignoré Données 6
9 Ignoré Données 7
10 Ignoré Données 8
11 Ignoré Données 9
12 Ignoré Données 10
13 Ignoré Données 11
14 Ignoré Données 12
15 Ignoré Données 13
16 Ignoré Données 14
17 Ignoré Données 15
18 Ignoré Données 16
19 Ignoré Données 17
20 Ignoré Données 18
21 Ignoré Données 19
22 Ignoré Données 20
23 Ignoré Données 21
24 Ignoré Données 22
25 Ignoré Données 23
26 Ignoré Données 24
27 Ignoré Données 25
28 Ignoré Données 26
29 Ignoré Données 27
30 Compteur de blocs Compteur de blocs
31 Ignoré Valeur de début

10.5.1 Example lecture reussie de donnees

L'exemple montre la lecture reussie de données.

	Valeur de commande	Adresse	Longueur	Données 0 à 27	Compteur de blocs	Bit d'état « Cmd Start »
Commande pré-défiie	0x00 0x0000 0x00	000 0x00 0x00 0
Le système de commande met la commande (lecture de 35 octets de l'adresse 0x12)	0x03 0x0012 0x0	023 0x00 0x00 1
L'appareil confirme la commande	0x03 0x0012 0x0	023 0x00 0x00 1
L'appareil met le premier octet des données	0x03 0x0012 0x0	023 0x00 0x00 1
Le système de commande confirme la réception des données	0x03 0x0012 0x0	023 0x00 0x01 1
L'appareil met des données supplémentaires et terminée la lecture	0x03 0x0012 0x0	023 0x00 0x01 1
Le système de commande confirme la réception des données	0x03 0x0012 0x0	023 0x00 0x02 1

Tab. 3: Sortie des données process

	Valeur de commande	Adresse	Longueur	Données 0 à 27	Compteur de blocs	Bit d'etat « Cmd Start »
Le système de commande an- nule la valeur de commande	0x00 0x0000 0x0	000 0x00 0x00 0
L'appareil effec-tue la com-mande prédéfi-nie	0x00 0x0000 0x0	000 0x00 0x00 0

Tab. 4: Entrée des données process

	Valeur de commande	Données 0 à 27	Compteur de blocs	Valeur de début	Bit d'état « Cmd End »	Bit d'état « Cmd Start »
Commande pré-définie	0x00 UID 0x00 0x00 00	00 00
Le système de commande met la commande (lecture de 35 octets de l'adresse 0x12)	0x03 UID 0x00 0x00 00	00 00
L'appareil confirme la commande	0x03 0x00 0x00 0x00 01
L'appareil met le premier octet des données	0x03 Données 0x01 0x00 01
Le système de commande confirme la réception des données	0x03 Données 0x01 0x00 01
L'appareil met des données supplémentaires et termine la lecture	0x03 Données 0x02 0x00 11
Le système de commande confirme la réception des données	0x03 Données 0x02 0x00 11
Le système de commande an- nule la valeur de commande	0x03 Données 0x02 0x00 11
L'appareil effectue la commande prédéfi- Nie	0x00 UID 0x00 0x00 00

10.5.2 Example lecture incorrecte de données

L'exemple montre la lecture incorrecte de données.

Tab. 5: Sortie des données process

Le système decommande an-nule la valeurde commande

0x00 0x0000 0x00 0x00 0x00 0x00 0x00

0x00 0x0000 0x00 0x00 0x00 0x00

0x00 0x0000 0x00 0x00 0x00 0x00

0x00 0x0000 0x00 0x00 0x00

0x00 0x0000 0x00 0x00 0x00

0x00 0x0000 0x00 0x00 0x00

0x00 0x0000 0x00 0x00 0x00

Valeur decommande

(TAG non dis-pondible)

0x00 0x0000 0x00 0x00 0x00

0x00 0x0000 0x00 0x00 0x00

0x00 0x0000 0x00 0x00 0x00

0x00 0x0000 0x00 1234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789123456789123456789123456789123456789123456789123456789123456789123456789123456789123456789123456789012345678912345678912345678912345678912345678912345678912345678912345678912345678912345678

L'aparèil metle premier octetdes données

L'aparèil metle premier octetdes données

L'aparèil metle premier octetdes données

L'aparèil metle premier octetdes données

L'aparèil metle premier octetdes données

L'aparèil metle premier octetdes données

L'aparèil metle premier octetdes données

L'aparèil metle premier octetdes données

Commande pré- définie

Le système de la commande met (lacture de 35 octets de radresse 0x12)

Le commande met (lacture de 35 octets de radresse 0x12)

0x00 UID 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x01 0x03 UID 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0 x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0 x01 0x03 Données 0x01 0x11 1 données La commande met La valeur met dontes L'appareil met la valeur de dé- faut L'appareil met la valeur de dé- faut données Le système de commande confrmère la ré- ception des données

0x03 UID 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x1 0x03 Données 0x00 0x00 0x00 0x00 0x01 0x03 Données 0x01 0x00 0x01 0x03 Données 0x01 0x11 1 données Le système de commande confrmère la ré- ception des données L'appareil met la valeur de dé- faut L'appareil met la valeur de dé- faut données L'appareil met la valeur de dé- faut données L'appareil met la valeur de dé- faut données L'appareil met la valeur de dé- faut données L'appareil met la valeur de dé- faut données L'appareil met la valeur de dé- faut données L'apporeil met la valeur de dé- faut données L'apporeil met la valeur de dé- faut données L'apporeil met la valeur de dé- faut données L'apporeil met la valeur de dé- faut données L'apporeil met la valeur de dé- faut données L'apporeil met la valeurs de dontes données L'apporeil met la valeur de dé- faut données L'apporeil met la valeur de dé- faut données L'apporeil met la valeur de dé- faut données L'apporeil met la valeur de dé- faut données L'apporeil met la valeur de dé- faut données

	Valeur de commande	Données 0 à 27	Compteur de blocs	Valeur de défaut	Bit d'état « Cmd End »	Bit d'état « Cmd Start »
Le système de commande an- nule la valeur de commande	0x00 UID 0x00 0x00 0 0

Tab. 6: Entrée des données process

10.6 Mode de fonctionnement « Ecriture des données »

Dans le mode de fonctionnement « Ecriture des données », jusqu'à 29 octets sont écrites avec une seule opération d'écriture. Les données sont transmises du système de commande à l'appareil de manière séquentielle.

Transmettre des données du système de commande à l'appareil :

Avec le système de commande,mettre les valeurs suivantes dans la sortie des données process : la valeur de commande « 0x04 », l'adresse (16 bits) et la longueur de données (16 bits).
Commencer avec le système de commande l'opération d'ecriture avec le bit d'etat « Cmd Start »
L'appareil confirme le demarrage de l'opération d'ecriture en mettant le bit d'etat « Cmd Start Acknowledge » dans l'entrée des données process.
Remplir avec le système de commande les données dans la sortie des données process (données 0 à 27) et augmenter le compteur de blocs de « 1 ». Si la valeur « 255 » est dépassee, le compteur de blocs est remis a « 0 »
L'appareil confirme la reception des données en augmentant le compteur de blocs dans la sortie des données process par « 1 »
Répéter les deux dernières étapes jusqu'à ce que toutes les données soient transmises.
Lors de la derniere transmission sur le TAG, l'appareil met le bit d'etat « Cmd End »

L'opération d'ecriture est terminée.

Si l'écriture est non réussie, l'appareil met la valeur de défaut et le bit d'état « Cmd End » dans l'image process. La transmission des données est interrompue.

Octet	Sortie des données process lors du démarrage de l'opé- ration de l'écriture	Sortie des données processpendant la transmissiondes données	Entrée des données pro-cess
0 Valeur de commande=0x04 Valeur de commande=0x04 Valeur de commande=0x04
1 Etat Etat Etat
2 Ignoré Données 0 0x00
3 Ignoré Données 1 0x00
4 Adresse (Octet de poids fort)Données 2 0x00
5 Adresse (Octet de poidsfaible)	Données 3 0x00
6 Longueur (Octet de poids fort)Données 4 0x00
7 Longueur (Octet de poidsfaible)	Données 5 0x00
8 Ignoré Données 6 0x00
9 Ignoré Données 7 0x00
10 Ignoré Données 8 0x00
11 Ignoré Données 9 0x00
Octet	Sortie des données process lors du démarrage de l'opération de l'écriture	Sortie des données processpendant la transmissiondes données	Entrée des données process
12 Ignoré Données 10 0x00
13 Ignoré Données 11 0x00
14 Ignoré Données 12 0x00
15 Ignoré Données 13 0x00
16 Ignoré Données 14 0x00
17 Ignoré Données 15 0x00
18 Ignoré Données 16 0x00
19 Ignoré Données 17 0x00
20 Ignoré Données 18 0x00
21 Ignoré Données 19 0x00
22 Ignoré Données 20 0x00
23 Ignoré Données 21 0x00
24 Ignoré Données 22 0x00
25 Ignoré Données 23 0x00
26 Ignoré Données 24 0x00
27 Ignoré Données 25 0x00
28 Ignoré Données 26 0x00
29 Ignoré Données 27 0x00
30 0x00 Compteur de blocs Compteur de blocs
31 Ignoré Ignoré Valeur de défaut

10.6.1 Example écriture réussie de données

L'exemple montre I'ecriture reussie de données.

	Valeur de commande	Adresse	Longueur	Données 0 à 27	Compteur de blocs	Bit d'état « Cmd Start »
Commande pré-définie	0x00 0x0000 0x00	000 0x00 0x00 0
Le système de commande met la commande (écriture de 40 octets à l'adresse 0x10)	0x04 0x0010 0x0	028 0x00 0x00 1
L'appareil confirme la commande	0x04 0x0010 0x0	028 0x00 0x00 1
Le système de commande transmet les premières données	0x04 Données pour le TAG 0x01 1
L'appareil confirme les données	0x04 Données pour le TAG 0x01 1

Tab. 7: Sortie des données process

	Valeur de commande	Adresse	Longueur	Données 0 à 27	Compteur de blocs	Bit d'état « Cmd Start »
Le système de commande transmet des données supplémentaires	0x04 Données pour le TAG 0x02 1
L'appareil confirme les données et ter-miné l'écriture	0x04 Données pour le TAG 0x02 1
Le système de commande an-nule la valeur de commande	0x00 0x0000 0x00	000 0x00 0x00 0
L'appointeil effectue la com-mande prédéfi-nie	0x00 0x0000 0x00	000 0x00 0x00 0

	Valeur de commande	Données 0 à 27	Compteur de blocs	Valeur de début	Bit d'état « Cmd End »	Bit d'état « Cmd Start »
Commande pré-définie	0x00 UID 0x00 0x00 00	00 00
Le système de commande met la commande (écriture de 40 octets à l'adresse 0x10)	0x04 UID 0x00 0x00 00	00 00
L'appareil confirme la commande	0x04 0x00 0x00 0x00 01
Le système de commande transmet les premières données	0x04 0x00 0x00 0x00 01
L'appareil confirme les données	0x04 0x00 0x01 0x00 01
Le système de commande transmet des données supplémentaires	0x04 0x00 0x01 0x00 01
L'appareil confirme les données et ter-miné l'écriture	0x04 0x00 0x02 0x00 11
Le système de commande an-ule la valeur de commande	0x04 0x00 0x02 0x00 11
	Valeur decommande	Données 0à 27	Compteurde blocs	Valeur deldéfaut	Bit détat« CmdEnd »	Bit d'état« CmdStart »
L'appareil effec-tue la com-mande prédéfi-nie	0x00 UID 0x00 0x00 0 0

Tab. 8: Entreedesdonnéesprocess

10.6.2 Example écriture incorrecte de données

L'exemple montre l'écriture incorrecte de données.

	Valeur de commande	Adresse	Longueur	Données 0 à 27	Compteur de blocs	Bit d'état « Cmd Start »
Commande pré-définie	0x00 0x0000 0x00	000 0x00 0x00 0
Le système de commande met la commande (écriture de 40 octets à l'adresse 0x10)	0x04 0x0010 0x0	028 0x00 0x00 1
L'appareil confirme la commande	0x04 0x0010 0x0	028 0x00 0x00 1
Le système de commande transmet les premières données	0x04 Données pour le TAG 0x01 1
L'appareil confirme les données	0x04 Données pour le TAG 0x01 1
Le système de commande transmet des données supplémentaires	0x04 Données pour le TAG 0x02 1
L'appareil met la valeur de dé-faut (TAG non disponible)	0x04 Données pour le TAG 0x02 1
Le système de commande an-nule la valeur de commande	0x00 0x0000 0x0	000 0x00 0x00 0
L'appointer effectue la commande prédéfi-nie	0x00 0x0000 0x0	000 0x00 0x00 0

Tab. 9: Sortie des données process

Tab. 10: Entrée des données process

	Valeur de commande	Données 0 à 27	Compteur de blocs	Valeur de début	Bit d'état « Cmd End »	Bit d'état « Cmd Start »
Commande pré-définie	0x00 UID 0x00 0x00 00
Le système de commande met la commande (écriture de 40 octets à l'adresse 0x10)	0x04 UID 0x00 0x00 00
L'appareil confirme la commande	0x04 0x00 0x00 0x00 01
Le système de commande transmet les premières données	0x04 0x00 0x00 0x00 01
L'appareil confirme les données	0x04 0x00 0x01 0x00 01
Le système de commande transmet des données supplémentaires	0x04 0x00 0x01 0x00 01
L'appareil confirme les données et ter- mine l'écriture	0x04 0x00 0x01 0x11 11
Le système de commande an- nule la valeur de commande	0x04 0x00 0x01 0x11 11
L'appareil effec-tue la com-mande prédéfi-nie	0x00 UID 0x00 0x00 00

10.7 Valeurs de defaulted dans l'entrée des données process

Valeur Nom Description
0x00 RFID_NO_ERROR Aucune erreur, opération de lecture / écriture reussie.
0x01 RFID_UN_KNOWN_COMMAND Valeur de commande inconnue.
0x11 COMMAND_NO_RESPONSE • Le TAG ne répond pas.	• Le TAG est en dehors de la portée. • Le TAG ne supporte pas cette opération ou paramètres erronés (par ex. bloc de données trop grand)
0x12 COMMAND_RX_ERROR Erreur lors de la réception des donnéeses	du TAG.
0x21 TAG_COMMAND_NOT_SPECIFIED La commande n'est pas supportée par le TAG.
0x22 TAG_COMMAND_SYNTHAX Paramètre erroné de la commande.
0x23 TAG_OPTION_NOT_SUPPORTED Le TAG ne supporte pas l'une des options de la commande.
0x2F TAG_OTHER Le TAG signale d'autres erreurs lors de l'exécution de la commande.

Valeur Nom	Description
0x30 TAG_BLOCK	LOCK_NOT_USABLE Le bloc de données du TAG ne peut	pas être utilisé (par ex. le bloc de données n'est pas disponible)
0x31 TAG_BLOCK	LOCK_ALREADY_BLOCKED Le bloc de données a déjà été bloqué.
0x32 TAG_BLOCK	LOCK_NOT_UPDATEABLE Le bloc de données est bloqué et ne peut pas être modifié.
0x33 TAG_BLOCK	WRITE_VERIFY Le bloc de données n'a pas été écrit correctement (par ex. la zone de mémoire est défectueuse).
0x34 TAG_BLOCK	LOCK_LOCK_VERIFY Le bloc de données ne peut pas être bloqué (par ex. la zone de mémoire est défectueuse).

11 Maintenance, réparation et élimination

L'appareil est sans maintenance.

En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut etre effectuee par I'utiliser. L'appareil ne doit etre réparé que par le fabricant.
Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
Respecter la reglementation nationale en vigueur pour la destruction ecologique de l'appareil.

Pour les homologations et les normes, les informations suivantes sont disponibles :

• Normes d'essay et réglementations : documentation.ifm.com
• Déclaration de conformité UE et homologations : documentation.ifm.com
  Notes relatives aux homologations : notice d'emballage de l'appareil

Glossaire

IODD

Description numérique de l'appareil. L'IODD est nécessaire pour paramétre les apparèils via IO-Link.

IO-Link

IO-Link est une technologie E/S standardisée (CEI 61131-9) pour la communication de capteurs et d'actionneurs. La communication point a point est basée sur le raccordement de capteurs et d'actionneurs à 3 fils. IO-Link n'est pas un bus de terrain, mais un développement continu de la technologie de raccordement existante.

TAG

Un TAG est utilisé pour identifier des objets. Une tête de lecture / écriture est utilisée pour dire le TAG via un signal radio haute fréquence. Un TAG se compose d'une antennae, d'un circuit analogue de réception et d'émission (tranceiver), d'un circuit numérique et d'une memoire permanente.

UID

Unique Identification Number; numero d'identification unique d'un apparéil.
