AC5209 - Composant électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module esclave AS-interface (version 3.0) avec 4 entrées et 4 sorties
Marque	IFM
Modèle	AC5209
Dimensions (approx.)	50 x 50 x 30 mm
Poids (approx.)	50 g
Alimentation	24 V DC via câble plat AS-i (jaune) et AUX (noir)
Courant de sortie max	2 A par sortie (total 4 sorties)
Protection	IP67 (avec bouchons de protection sur prises non utilisées)
Température de fonctionnement	-25°C à +70°C (estimation standard)
Nombre de modules max par maître	31 (avec AC5209)
Adressage	Adresse usine 0, adressable via unité AC1154 et cordon E70213
Indicateurs LED	LED jaune (entrée/sortie), verte PWR (AS-i), verte AUX, rouge FAULT (erreur communication ou périphérie)
Fonctions principales	Acquisition d'entrées numériques (I1-I4) et commande de sorties (O1-O4) via bus AS-interface
Montage	Sur profilé symétrique, orientation du câble plat réglable (3 directions)
Raccordement	Prises M12 pour capteurs/actionneurs, couple de serrage 0,6-0,8 Nm
Entretien et nettoyage	Éviter souillure et poussière sur l'embase et la partie supérieure ; nettoyer avec un chiffon sec
Sécurité	Respecter le degré de protection IP67 ; utiliser des bouchons de protection (E73004) sur les prises inutilisées ; utiliser le joint d'étanchéité (E70413) en extrémité de faisceau
Pièces détachées et réparabilité	Bouchons de protection E73004, joint d'étanchéité E70413, cordon d'adressage E70213 ; pas de pièces réparables par l'utilisateur
Informations générales	Notice 16 pages (réf. 7390889/00 11/2020) ; disponible sur www.ifm.com

FOIRE AUX QUESTIONS - AC5209 IFM

Comment adresser le module AC5209 ?

À la livraison, l'adresse est 0. Utilisez l'unité d'adressage AC1154 et le cordon E70213 via l'interface d'adressage intégrée.

Que signifie le voyant rouge FAULT allumé fixe ?

Une LED rouge FAULT allumée fixe indique une erreur de communication AS-i, par exemple l'esclave ne participe pas à l'échange normal de données (adresse 0).

Que signifie le voyant rouge FAULT clignotant ?

Le clignotement de la LED rouge FAULT indique un défaut périphérie, comme une surcharge ou un court-circuit sur l'alimentation capteur/sortie.

Quel est le nombre maximal de modules AC5209 par maître ?

Le nombre maximal de modules AC5209 par maître est de 31.

Comment assurer l'étanchéité IP67 du module ?

Pour garantir l'IP67, couvrez les prises M12 non utilisées avec des bouchons de protection (E73004) et utilisez le joint d'étanchéité (E70413) si le module est en extrémité de faisceau.

Quelles sont les LED de signalisation ?

Les LED sont : jaune pour l'état des entrées/sorties, verte PWR pour l'alimentation AS-i, verte AUX pour l'alimentation auxiliaire, et rouge FAULT pour les défauts.

Comment orienter le câble plat ?

L'embase permet trois orientations. Sélectionnez la position 1, 2 ou 3 sur l'embase et réglez le triangle sur la partie supérieure en utilisant un tournevis ou le guide du câble plat.

Quels types de profils AS-i sont supportés ?

Le module AC5209 a le profil S-7.0.E sans mode d'adressage étendu, compatible avec les maîtres version 3.0 et version 2.0 (sous conditions).

Comment raccorder les capteurs et actionneurs ?

Raccordez les broches aux prises M12 avec un couple de serrage de 0,6 à 0,8 Nm. Consultez le tableau d'affectation des broches dans la notice.

Où trouver les données techniques complètes ?

Les données techniques et informations supplémentaires sont disponibles sur le site www.ifm.com.

MODE D'EMPLOI AC5209 IFM

Notice d'utilisation Module ClassicLine

AC5204 / AC5209 / AC5212 AC5235 / AC5236 / AC5237 AC5274

FR

7390889/00 11/2020

1 Fonctionnement et caractéristiques....3
2 Eléments de service et d'indication ....3
3 Montage....4
4 Raccordement électrique....9
5 Adressage....9
5.1 Adressage avec l'unité d'adressage AC1154 ....9
6 Fonctionnement....16
7 Données techniques....16

1 Fonctionnement et caractéristiques

• Nombre maximal de modules par maître
• 31 (AC5209, AC5212); 62 (AC5204, AC5235, AC5236, AC5237, AC5274)
  • AS-interface version 3.0, compatibilité descendante (AC5204, AC5209, AC5212, AC5274)
• Les esclaves AC5235, AC5236 et AC5237 peuvent seulement être opérés avec un maître de la version 3.0 (profile du maître M4)

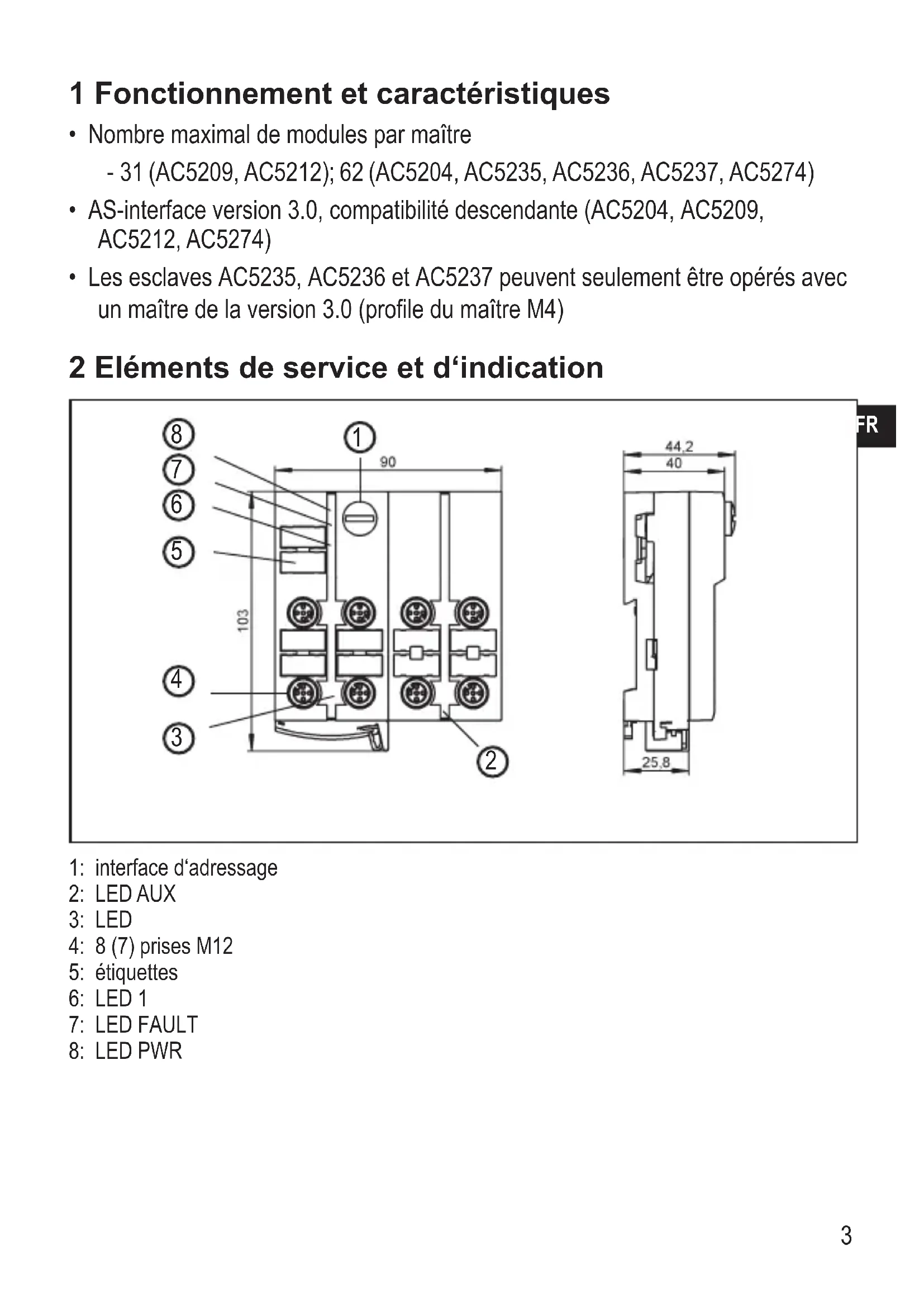

2 Eléments de service et d'indication

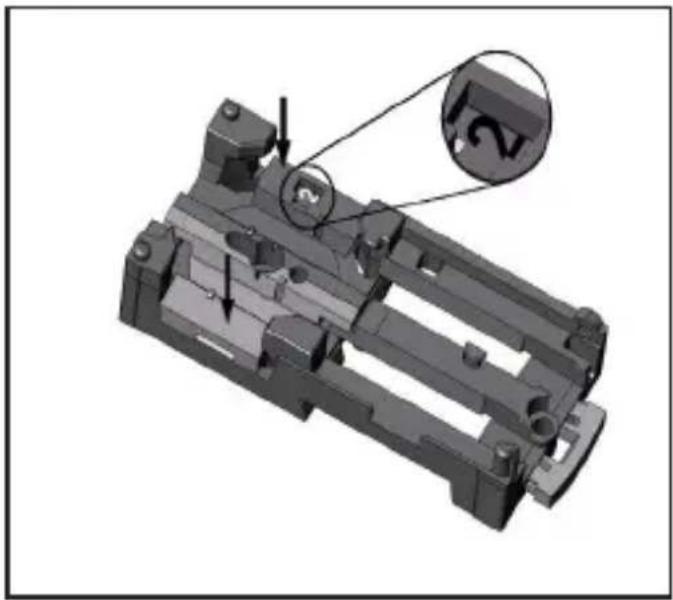

Orientation du câble plat à la livraison

Poser le câble plat jaune et le câble plat noir soigneusement dans le guide profilé.

Monter la partie supérieure.

Verrouiller l'appareil.

L'embase fournie permet l'orientation du câble plat dans trois directions.

Poser le guide du câble plat (1) en fonction de la direction souhaitée.

Réglages sur l'embase

Sélectionner la position 1, 2 ou 3 selon l'orientation souhaitée du câble plat (→).

A = à la livraison

Réglages sur la partie supérieure

Ensuite régler la position sélectionnée sur la partie supérieure. Pour ce faire, positionner le triangle sur le numéro correspondant (figures D1 et D2).

Utiliser un outil, par ex. un tournevis (figure D1) ou le guide du câble plat jaune/noir (figure D2).

Ouvrir l'appareil

Ouvrir l'appareil à l'aide d'un outil comme indiqué (par ex. tournevis).

Poser le câble plat AS-i soigneusement, la longueur droite doit être d'environ 15 cm.

4 Raccordement électrique

Raccorder les broches des capteurs / actionneurs aux prises M12, couple de serrage 0,6...0,8 Nm.

Afin de garantir le degré de protection IP 67, il est impératif de

• couvrir les prises non utilisées avec des bouchons de protection (E73004)*, couple de serrage 0,6...0,8 Nm.
• utiliser le joint d'étanchéité pour l'extrémité du câble plat (E70413)* si le module se trouve à l'extrémité du faisceau.

* à commander séparément

5 Adressage

A la livraison, l'adresse est 0.

5.1 Adressage avec l'unité d'adressage AC1154

Le module monté et câblé peut être adressé par le cordon d'adressage (E70213) via l'interface d'adressage intégrée.

Si un esclave avec le mode d'adressage étendu (AC5204, AC5274) est utilisé en combinaison avec un maître de la première génération (version 2.0), le paramètre P3 doit être 1 et le bit de sortie D3 doit être 0*. Le bit de sortie D3 et le bit de paramètre P3 ne doivent pas être utilisés. * réglage par défaut

Si un esclave avec le mode d'adressage étendu est utilisé en combinaison avec un maître de la première génération (version 2.0), une adresse entre 1A et 31A doit être affectée à cet esclave.

AC5204

4 entrées / 3 sorties

Profil AS-i S-7.A.E / mode d'adressage étendu : oui

Bit de donnée D0 D1 D2 D3
Entrée I1 I2 I3 I4
Prise I-1/2 I-1/2 I-2 I-3/4 I-3/4 I-4

Sortie O1 O2 O3 -
Prise O-1/2 O-1/2	O-2 O-3 -

Circuit en Y entrées Sortie O-3

Sorties circuit en Y

AC5209

4 entrées / 4 sorties

Profil AS-i S-7.0.E / mode d'adressage étendu : non

Bit de donnée D0 D1 D2 D3
Entrée I1 I2 I3 I4
Prise I-1 I-2 I-3 I-4

Sortie O1 O2 O3	O4
Prise O-1/2 O-1/2	O-2 O-3/4 O-3/4	O-4

Entrées Sorties circuit en Y

FR

AC5212

4 entrées / 4 sorties (2 Ampere)

Profil AS-i S-7.0.E / mode d'adressage étendu : non

Bit de donnée D0 D1 D2 D3
Entrée I1 I2 I3 I4
Prise I-1 I-2 I-3 I-4

Sortie O1 O2 O3	O4
Prise O-1/2 O-1/2	O-2 O-3/4 O-3/4 O-4

Entrées Sorties circuit en Y

AC5235

4 entrées / 4 sorties

Profil AS-i S-7.A.7 / mode d'adressage étendu : oui

Bit de donnée D0 D1 D2 D3
Entrée I1 I2 I3 I4
Prise I-1/2 I-1/2 I-2 I-3/4 I-3/4 I-4

Sortie O1 O2 O3	O4
Prise O-1/2 O-1/2	O-2 O-3/4 O-3/4	O-4

Circuit en Y entrées Sorties circuit en Y

4 entrées / 4 sorties (2 Ampère)

Profil AS-i S-7.A.7 / mode d'adressage étendu : oui

Bit de donnée D0 D1 D2 D3
Entrée I1 I2 I3 I4
Prise I-1/2 I-1/2 I-2 I-3/4 I-3/4 I-4

Sortie O1 O2 O3	O4
Prise O-1/2 O-1/2	O-2 O-3/4 O-3/4	O-4

Circuit en Y entrées Sorties circuit en Y

4 entrées / 3 sorties

Profil AS-i S-7.A.E / mode d'adressage étendu : oui

Bit de donnée D0	D1 D2 D3
Entrée I1 I2 I3 I4
Prise I-1 I-2 I-3 I-4

Sortie O1 O2 O3 -
Prise O-1 O-2 O-3 -

Entrées Sorties

6 Fonctionnement

Eviter les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté.

• LED jaune : entrée, sortie commutée
• LED PWR verte : alimentation en tension AS-i ok
• LED AUX verte : alimentation AUX ok
- LED FAULT rouge allumée : erreur de communication AS-i, l'esclave ne participe pas à l'échange "normal" de données, par ex. adresse d'esclave 0
- LED FAULT rouge clignote : défaut périphérie, par ex. alimentation capteur / sortie en surcharge ou en court-circuit
• LED 1 jaune : état logique des sorties

Une surcharge ou un court-circuit de l'alimentation des entrées et des sorties est signalé au maître AS-i (version 2.1 ou supérieure) en tant que défaut périphérie.

7 Données techniques

Données techniques et informations supplémentaires sur notre site web à www.ifm.com.
