AC2413 - Répartiteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur industriel (Module CompactLine passif)
Modèle	AC2413
Marque	IFM
Alimentation	AS-i (30V) et AUX (24V DC)
Nombre de connecteurs	5 prises M12
Brochage	1: AS-i+, 2: 0V, 3: AS-i-, 4: 24V, 5: Terre fonctionnelle
Fonction	Raccordement de capteurs/actionneurs intelligents, module passif non adressable
Montage	Sur surface plane, vis M4 (couple 1,8 Nm), vis M3,5 (couple 1,2-1,4 Nm)
Protection	Bouchons de protection pour prises non utilisées (E73004)
Indice de protection	IP65/67 (estimé, car usage industriel)
Maintenance	Aucun entretien nécessaire ; remplacer le module complet en cas de défaut
Sécurité	Mise hors tension avant montage ; réservé au personnel qualifié ; conforme directives UE
Pièces détachées	Bouchons de protection (E73004), joint d'étanchéité (E70413), tube inox (E70402)
Réparabilité	Non réparable, remplacer l'ensemble supérieur et inférieur
Matériau du boîtier	Plastique (AC2413), inox pour AC2453

FOIRE AUX QUESTIONS - AC2413 IFM

Comment raccorder le module au réseau AS-i ?

Raccorder le câble plat AS-i jaune (AS-i) et noir (AUX) dans le guide profilé, puis connecter les capteurs/actionneurs aux prises M12. Respecter le brochage : broche 1 = AS-i+, broche 3 = AS-i-, broche 4 = 24V AUX, broche 5 = terre fonctionnelle.

Quelle est la tension d'alimentation requise ?

Le module nécessite une alimentation AS-i (30V) et une alimentation auxiliaire AUX (24V DC). Les deux sont nécessaires au fonctionnement complet.

Que faire si la LED AS-i est éteinte ?

Vérifiez que l'alimentation AS-i est présente (30V) et que le câble plat est correctement inséré dans le guide. Si la LED reste éteinte, le module peut être défectueux et doit être remplacé.

Puis-je utiliser le module sans alimentation AUX ?

L'alimentation AUX (24V) est nécessaire pour les actionneurs. Sans elle, les sorties ne seront pas alimentées. Le module fonctionnera partiellement (capteurs seuls).

Comment mettre le module à la terre ?

Utilisez les ressorts de mise à la terre fonctionnelle intégrés aux trous de montage (3). Assurez-vous d'une connexion de faible impédance à la masse de l'installation.

Quels types de capteurs/actionneurs puis-je raccorder ?

Le module est conçu pour des capteurs/actionneurs intelligents compatibles AS-i. Il supporte jusqu'à 5 connecteurs M12. Les capteurs standards avec sortie AS-i peuvent être utilisés.

Comment remplacer le module en cas de défaut ?

Mettez l'installation hors tension. Démontez les vis de fixation, retirez la partie supérieure et inférieure. Remplacez l'ensemble complet, puis refixez en respectant les couples de serrage.

Est-ce que le module nécessite une adresse AS-i ?

Non, le module CompactLine est passif et non adressable. Il sert uniquement de répartiteur pour les connexions. Les capteurs/actionneurs raccordés doivent être adressés individuellement.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin de vis M4 et M3.5, d'un tournevis adapté, de rondelles, et d'une clé dynamométrique pour respecter les couples de serrage (1,8 Nm pour M4, 1,2-1,4 Nm pour M3.5).

Où trouver le schéma d'encombrement du module ?

Le schéma d'encombrement est fourni en page 7 de la notice. Vous pouvez également le télécharger sur le site ifm.com en recherchant le modèle AC2413.

MODE D'EMPLOI AC2413 IFM

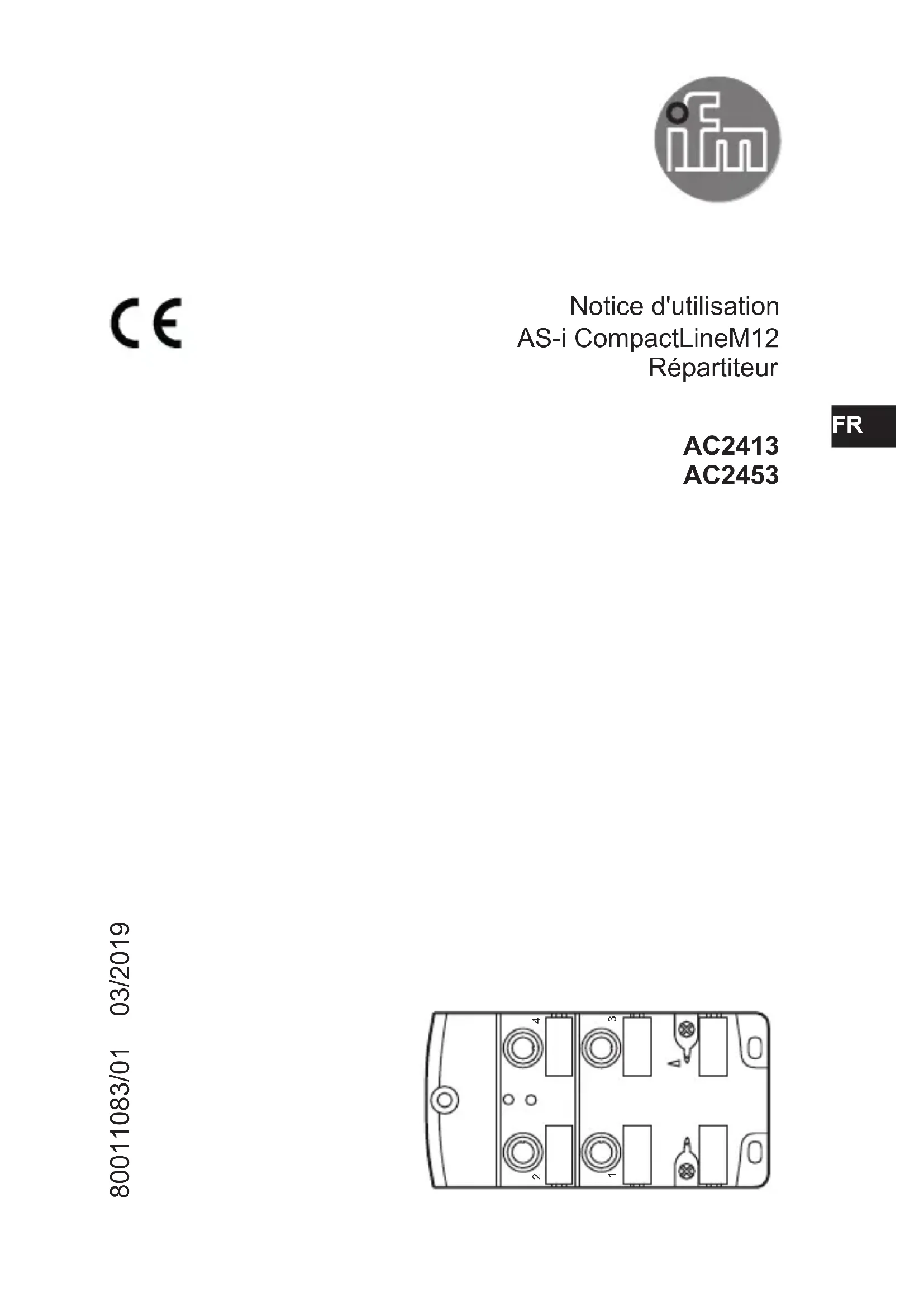

Notice d'utilisation

AS-i CompactLineM12

Répartiteur

AC2413

AC2453

Contenu

1 Remarque préliminaire 3
2 Consignes de sécurité 3
3 Fonctionnement et caractéristiques 3
4 Montage. 4
5 Raccordement electrique 6
6 Raccordement des broches 6
7 Eléments de service et d'indication 6
8 Maintenance, réparation et élimination 7
9Données techniques 7
10 Schema d'encombrement 7

1 Remarque préliminaire

Action à faire

Retour d'information, résultat

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lore la notice d'utilisation. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
• L'emploi non approprié ou incorrect peut mener à des définits de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

3 Fonctionnement et caractéristiques

• Le module CompactLine passif sert de répartiteur pour le raccordement de capteurs/actionneurs intelligents et ne doit pas être adressé.
• AC2453: Parties métalliques en inox.

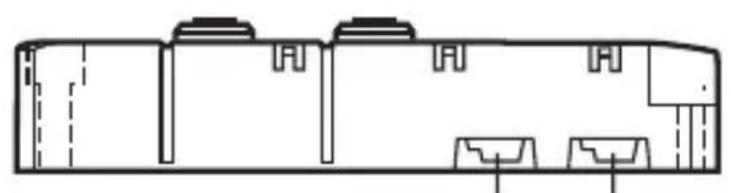

4 Montage

Mettre l'installation hors tension avant le montage.

Pour le montage, désir une surface de montage plane. Tout le dessous du module doit être en contact avec la surface de montage.

Fixer l'embase sur la surface de montage avec des vis de montage et des rondelles M4 (1). Couple de serrage 1,8 Nm.
Poser soigneusement le cable plat AS-i jaune dans le guide profilé.
- Poser soigneusement le cable plat AS-i noir pour l'alimentation en tension externe dans le guide profilé.
Positionner la partie supérieure et serrer les vis fournies M3,5 (2). Couple de serrage 1,2...1,4 Nm.
Fixer le module avec une vis de montage et une rondelle M4...M5 (4) sur la surface de montage. Couple de serrage max. 1,8 Nm. Utiliser le tube en inox (E70402)* pour montage en cas de forte sollicitation mecanique.

Raccorder les connecteurs des capteurs (5) aux prises M12. Couple de serrage 0,8...1,5 Nm.

Couvr les prises NON utilisées avec des bouchons de protection (E73004). Couple de serrage 0,6...0,8 Nm.
Utiliser le joint d'étanchéité pour l'extrémité du cable plat (E70413) si le module se trouve à l'extrémité du faisceau.

*à commander séparément

En cas d'influences perturbatrices sur les cables de capteurs ou sur le cable plat noir (24 V DC alimentation auxiliaire), l'utilisation des ressorts de mise à la terre fonctionnelle peut mener à une amélioration de la CEM.

Condition préalable :
une connexion sans perturbation et de faible impédance à la masse de l'installation.

Si nécessaire, vous pouvezmettre le module à la terre par les ressorts de mise à la terre fonctionnelle intégrés aux trous de montage (5).

ye (AS-i) bk (AUX)

FR

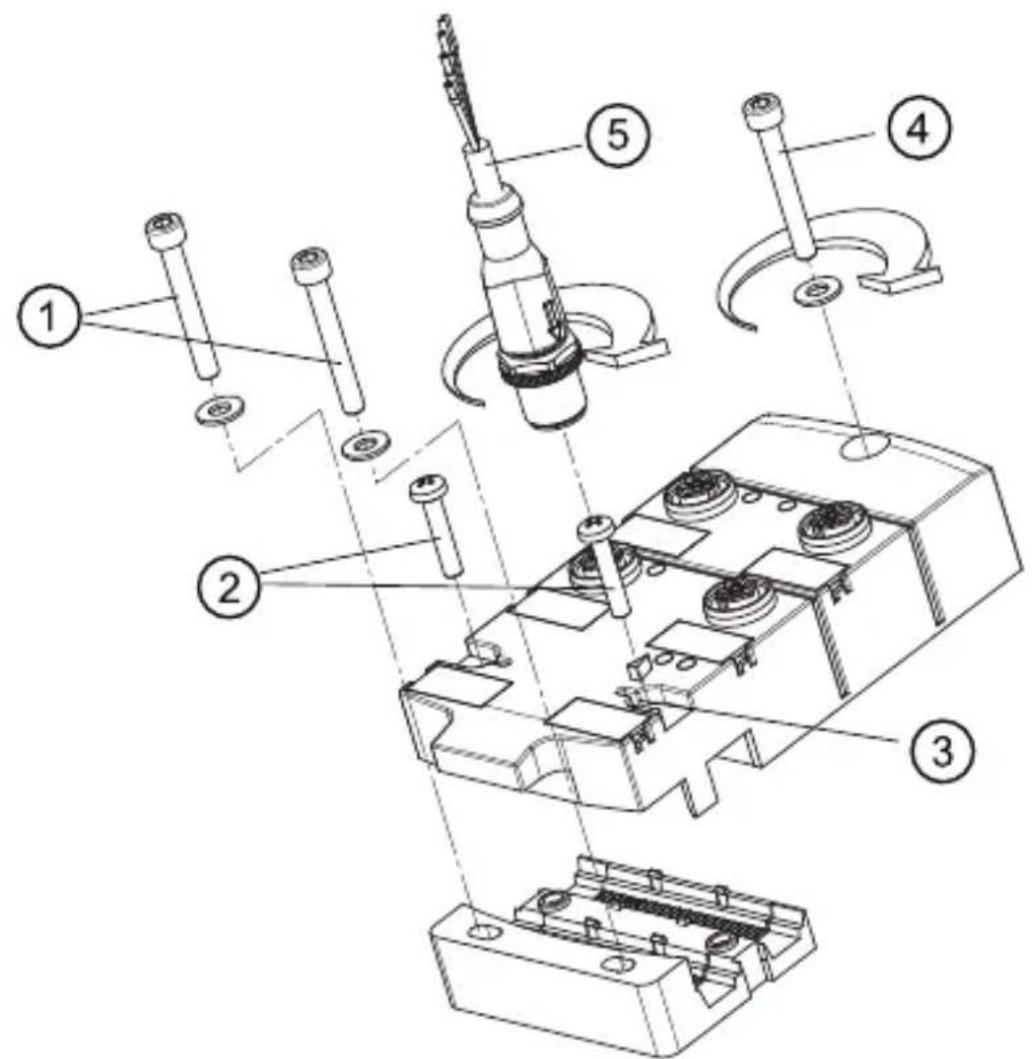

1: Vis de montage et rondelle M4 (non fournies). Couple de serrage 1,8 Nm.
2: Vis fournies M3,5. Couple de serrage 1,2...1,4 Nm.
3: Ressorts de mise à la terre fonctionnelle
4: Vis de montage et rondelle M4...M5 (non fournies). Couple de serrage max. 1,8 Nm.
5: Connecteur M12. Couple de serrage 0,8...1,5 Nm.

Pendre en compte le couple de serrage max du cable de raccordement.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Prévu seulement pour le raccordement aux circuits de classe 2 (cULus class 2).

Mettre l'installation hors tension.
Raccorder l'appareil.

6 Raccordement des broches

1:AS-i+
2:0V
3:AS-i-
4:24V
5: terre fonctionnelle (FE)

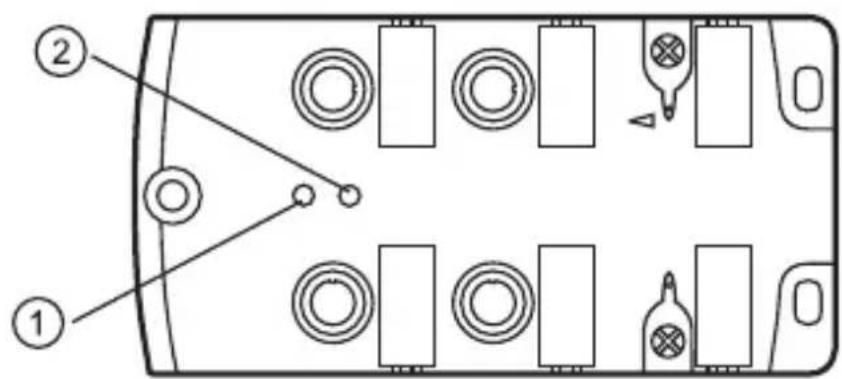

7 Éléments de service et d'indication

1:LEDAS-i
2:LEDAUX

LED AS-i verte allumée : alimentation en tension AS-i ok LED AUX verte allumée : alimentation AUX ok

8 Maintenance, réparation et élimination

Cet apparéil ne nécessiteaucun entretien.En cas de défaut: remplacer toujours la partie supérieure et la partie inférieure du module.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

9 Données techniques

Données techniques et informations supplémentaires à www.ifm.com.

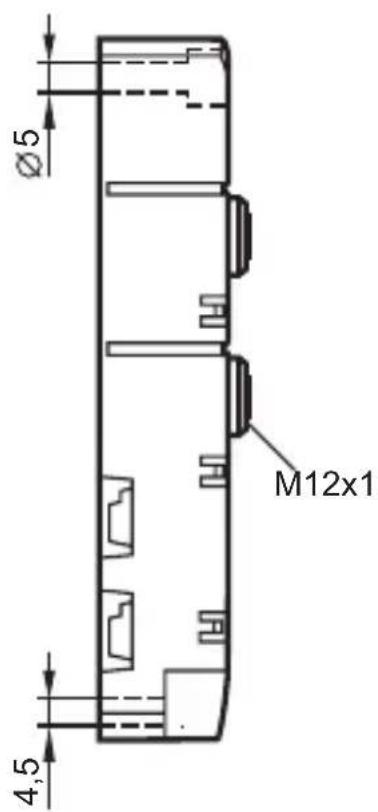

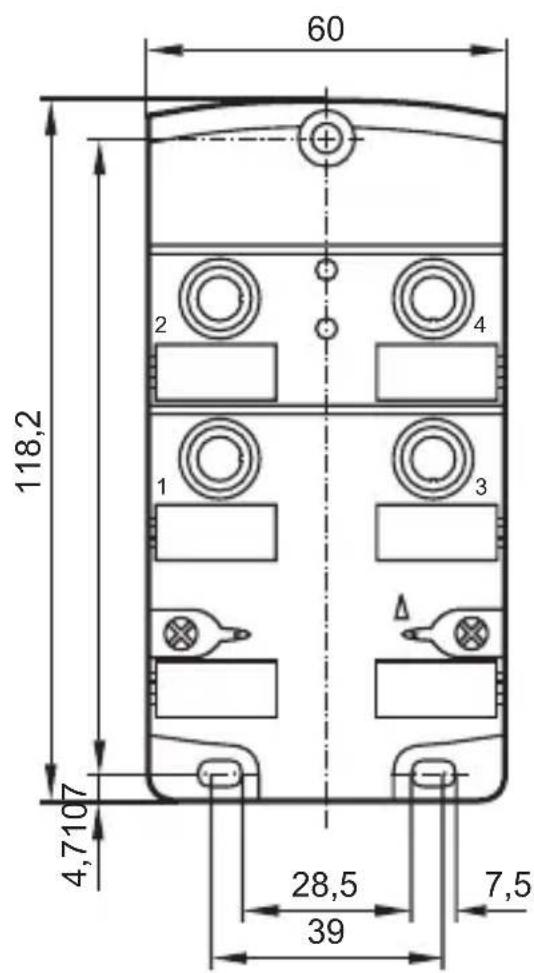

10 Schéma d'encombrement

FR
