MODE D'EMPLOI DV2121 IFM

Notice d'utilisation

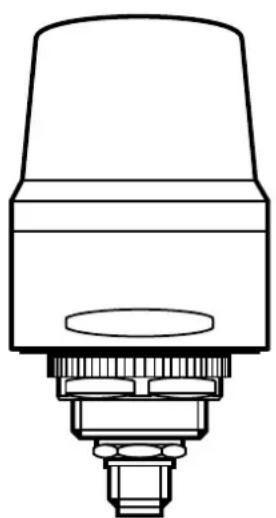

Lampe de signalisation à 1 segment

DV2120

DV2121

DV2130

DV2131

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3 1.2 Avertissements utilisés 3

2 Consignes de sécurité 4 3 Fonctionnement et caractéristiques 5

3.1 IO-Link 5

3.1.1 Informations générales 5 3.1.2 Informations spécifiques à l'appareil 5

4 Montage. 6 5 Raccordement électrique. 7

5.1 Raccordement IO-Link 7 5.2 Raccordement des broches 7

5.2.1 Mode IO-Link 7 5.2.2 Mode standard 7

6 Éléments de service et d'indication 8 7 Fonctionnement 8

7.1 IO-Link 8

7.1.1 Remarques générales 8 7.1.2 Mode on/off 9 7.1.3 Mode RVB 9

7.2 Fonctionnement avec les entrées/sorties TOR 12

7.2.1 Remarques générales 12 7.2.2 Mode SIO en mode on/off 12 7.2.3 Mode SIO en mode RVB 13

8 Paramétrage 13 9 Schéma d'encombrement 14

9.1 DV212x 14 9.2 DV213x 14

10Données techniques. 15 10.1 Appareil IO-Link 15

11 Maintenance, réparation et élimination 16

11.1 Nettoyage de la surface du boîtier 16 12 Homologations/normes 16

1 Remarques préliminaires

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

1.2 Avertissements utilisés

Avertissement de dommages corporels graves.

Forte probabilité de mort ou de blessures graves irréversibles.

Attention!

Avertissement de dommages corporels.

Danger de blessures légères, réversibles.

Information importante!

Avertissement de dommages matériels

2 Consignes de sécurité

• L'appareil décrit constitue un composant à intégrer dans un système. La sécurité du système est sous la responsabilité de l'installateur du système. L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• En cas de mauvais fonctionnement de l'appareil, prendre contact avec le fabricant. Des interventions sur l'appareil ne sont pas permises.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour les tâches respectives.
• Assurer une protection efficace des appareils et des câbles afin qu'ils ne soient pas endommagés.
• Si l'appareil est utilisé de manière non autorisée par le fabricant, la protection fournie par l'appareil peut être affectée.

3 Fonctionnement et caractéristiques

L'appareil sert à visualiser les états de la machine. Les versions DV2130 et DV2131 disposent également d'un buzzer pour la signalisation sonore. Les versions DV2121 et DV2131 disposent également d'un bouton feedback.

Le segment à LED et l'avertisseur sonore peuvent être activés et désactivés individuellement.

L'appareil n'est donc que pour une utilisation en intérieur.

Respecter les conditions d'utilisation (→ 10 Données techniques).

L'appareil ne doit pas être utilisé pour des applications de sécurité, par

ex. contrôle d'accès.

L'appareil peut être contrôlé et paramétré via l'interface IO-Link standardisée.

3.1.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

3.1.2 Informations spécifiques à l'appareil

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link. Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

4 Montage

Mettre l'installation hors tension avant le montage.

Pour le montage, CHOISIR une surface de montage plane. Epaisseur maximale de la surface de montage : 10 mm

Exemple de montage

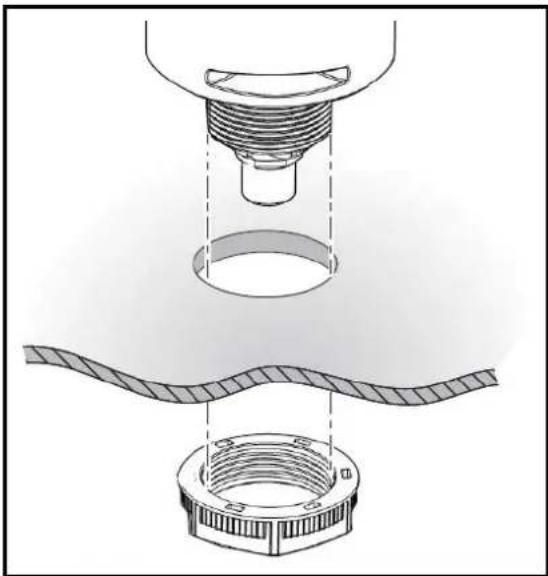

Créer une section de montage 31mm

Utiliser l'écrou M30 fourni pour fixer l'appareil en position debout. Couple de serrage 4,5 Nm.

Des accessoires spéciaux sont disponibles qui permettent de monter l'appareil sur un tube ou un poteau de montage.

Des joints d'étanchéité sur le dessous de l'appareil ainsi qu'un joint torique sur le capot empêchent la pénétration d'humidité.

Plus d'informations sur les accessoires disponibles sur www.ifp.com

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon TBTS, TBTP

Pour l'utilisation aux États-Unis et au Canada : alimentation en tension selon classe 2

Mettre l'installation hors tension. Raccorder le câble au connecteur M12 de l'appareil. Couple de serrage max. 0,4 Nm.

Prendre en compte le couple de serrage max. des câbles de raccordement.

Le port IO-Link doit être raccordé selon la spécification IO-Link.

Connecteur M12, 5 pôles, codage a

(4× 0,34mm^2 AWG 22)

Connecteur M12, 5 pôles, codage a

(4× 0,34mm^2 /AWG22)

1: LED-A (RVB rouge) 2: LED-B (RVB vert) 3: GND 4: Bouton feedback (seulement sur DV21x1) / buzzer (seulement sur DV213x) 5: LED-C (RVB bleu)

6 Éléments de service et d'indication

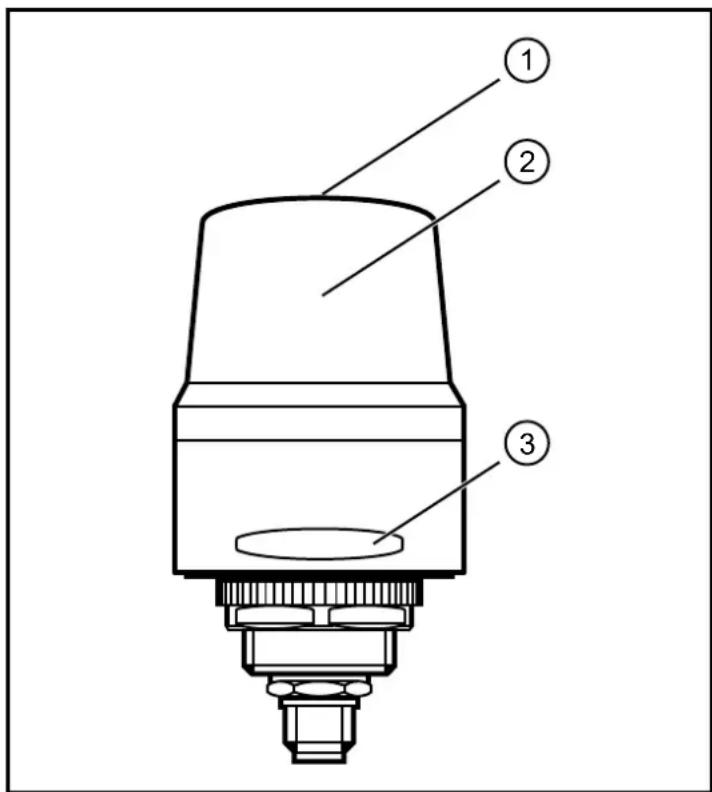

1: Bouton feedback (seulement DV21x1) 2: segment LED1 avec 3 LED RVB 3: Buzzer (seulement DV213x)

7.1.1 Remarques générales

Raccorder l'appareil à un maître IO-Link (port A) en utilisant un câble de raccordement à 5 pôles. Le système de commande allume et éteint le segment LED dans les couleurs configurées selon les paramètres régés.

Via le paramètre "Operating mode", les modes suivants peuvent être réglés :

Mode on/off Mode RVB

Pour les modèles équipés d'un bouton feedback, l'état de ce bouton peut être lu (tant en mode on/off qu'en mode RVB).

7 6 5 4	3 2 1 0	Pdɪn
Informations sur les défauts de l'appareil Octet 0
							Bouton feedback	Octet 1

7.1.2 Mode on/off

Pendant le fonctionnement, le système de commande active et désactive le segment LED ainsi que le buzzer (seulement DV215) (PDout, communication de données cycliques). La signalisation correspond aux paramètres définis pour le segment LED et le buzzer.

Via le paramétrage cyclique, les propriétés suivantes peuvent être régées pour le segment LED :

• Couleur (rouge, vert, orange, bleu, violet, turquoise, blanc, jaune, éteint)
• Fréquence (allumé en permanence, clignotement lent/moyen/rapide, flash lent/moyen/rapide)
• Luminosité (0...100%)

Pour les modèles avec signalisation sonore, la puissance du son du buzzer peut être réglée.

7654	3210	PDout
					LED-c	LED-b	LED-a	Octet 0
								Buzzer Octet 1

7.1.3 Mode RVB

Pendant le fonctionnement, le système de commande allume et éteint le segment LED ainsi que le buzzer (seulement DV213x) et détermine les propriétés correspondantes (PDout, communication de données cyclique).

Dans ce mode, 8 différents signaux sonores sont disponibles pour le buzzer.

7 6 5 4	3 2 1 0 PDout
	Propriétés LED Seg. 1		jaune	Seg. 1 rouge	Seg. 1 vert	Seg. 1 bleu	Octet 0
	Son du buzzer (style buzzer 1...8)					Buzzer Octet 1

Les caractéristiques des segments LED sont définies comme suit :

Octet 0 Bit 3	Octet 0 Bit 2	Octet 0 Bit 1	Octet 0 Bit 0	Couleur
0 0 0 0 éteint
0 0 0 1 rouge
0 0 1 0 vert
0 0 1 1 orange
0 1 0 0 bleu
0 1 0 1 violet
0 1 1 0 turquoise
0 1 1 1 blanc
1 0 0 0 jaune

Octet 0 Bit 6	Octet 0 Bit 5	Octet 0 Bit 4	Fréquence
0 0 0 allumée en			permanence
0 0 1 clignotement lent
0 1 0 clignotement moyen
0 1 1 clignotement rapide
1 0 0 flash lent
1 0 1 flash moyen
1 1 0	flash rapide

Le son du buzzer se règle comme suit :

Son du buzzer	Octet 1 Bit 6	Octet 1 Bit 5	Octet 1 Bit 4	Description
1 0 0	0 éteint
2 0 0	1 pulsation	rapide 24	50 Hz
3 0 1	0 alternance	rapide 24	50 Hz et 3	3080 Hz
4 0 1	1 montant	de 1000 Hz à 4000 Hz, descendant à 1000 Hz
5 1 0	0 son cont	nue de 24	50 Hz, interrompu toutes les 500 ms
6 1 0	1 pulsation	rapide 24	50 Hz	interrompu toutes les 500 ms
7 1 1	0 alternance	rapide 24	50 Hz et 3	3080 Hz interrompu toutes les 500 ms
8 1 1	1 montant	de 1000 Hz à 4000 Hz, descendant à 1000 Hz interrompu toutes les 500 ms

7.2.1 Remarques générales

En plus du port IO-Link (broche 4), la lampe de signalisation dispose de trois entrées TOR. Les entrées TOR permettent de régler la couleur de la lampe de signalisation sans nécessiter de communication IO-Link.

À cette fin, la lampe de signalisation doit être mise en mode SIO.

Le mode de paramétrage permet de définir comment ces entrées TOR peuvent être utilisées.

7.2.2 Mode SIO en mode on/off

Le paramétrage IO-Link acyclique permet d'assigner une couleur, une fréquence de clignotement et une luminosité à chaque entrée TOR. Suivant l'entrée commandée, la lampe de signalisation s'allume dans la couleur et avec la fréquence de clignotement correspondantes :

Exemple :

Entrée 1 : rouge, clignotement rapide, 100%

Entrée 2 : jaune, allumée en permanence, 100%

Entrée 3 : vert, allumée en permanence, 100%

Ainsi, cette lampe de signalisation à 1 segment peut remplacer une lampe de signalisation à 3 segments sans que le logiciel de l'installation n'exige d'adaptation.

Si deux entrées sont commandées simultanément, l'apparition de l'entrée 1 possède une priorité plus élevée que celle de l'entrée 2. L'entrée 2 possède une priorité plus élevée que l'entrée 3.

Selon la version d'appareil, le port IO-Link sert soit d'entrée pour le buzzer, soit de sortie pour le bouton feedback. En cas de la version disposant d'un buzzer et d'un bouton feedback, le paramètre IO-Link OUT1 (Index 580) permet de régler si le port IO-Link sert d'entrée ou de sortie.

7.2.3 Mode SIO en mode RVB

Dans ce mode, trois caractéristiques fixes sont assignées aux trois entrées TOR :

• Entre 1 - rouge
• Entre 2 - vert
• Entre 3 - bleu

L'utilisateur peut déterminer la couleur de la lampe de signalisation en commandant les trois entrées de manière correspondante.

Example :

Entrée 1 commande : La lampe de signalisation s'allume en rouge.

Entrée 3 commandée : La lampe de signalisation s'allume en bleu.

Entrées 1 et 3 commandées : La lampe de signalisation s'allume en violet.

Suivant la version d'appareil, le port IO-Link sert soit d'entrée pour le buzzer, soit de sortie pour le bouton feedback. En cas de la version disposant d'un buzzer et d'un bouton feedback, le paramètre IO-Link OUT1 (Index 580) permet de régler si le port IO-Link sert d'entrée ou de sortie.

8 Paramétrage

L'appareil peut être paramétré à l'aide d'un outil de paramétrage IO-Link (par ex. LR DEVICE) (→ 3.1 IO-Link).

Pour plus d'informations voir l'IODD sur www.ifm.com.

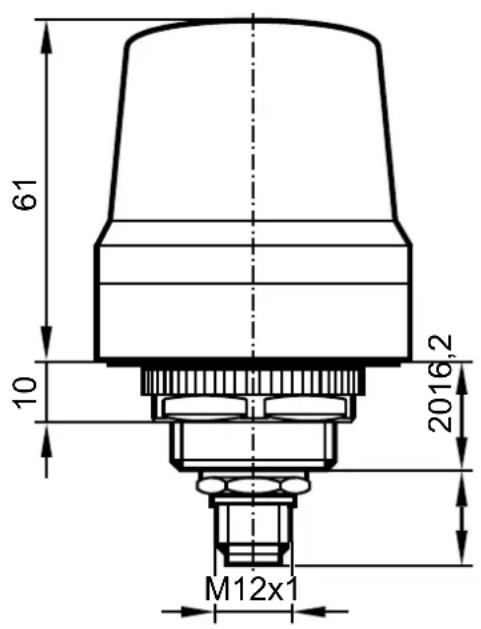

9.1 DV212X

Dimensions [mm]

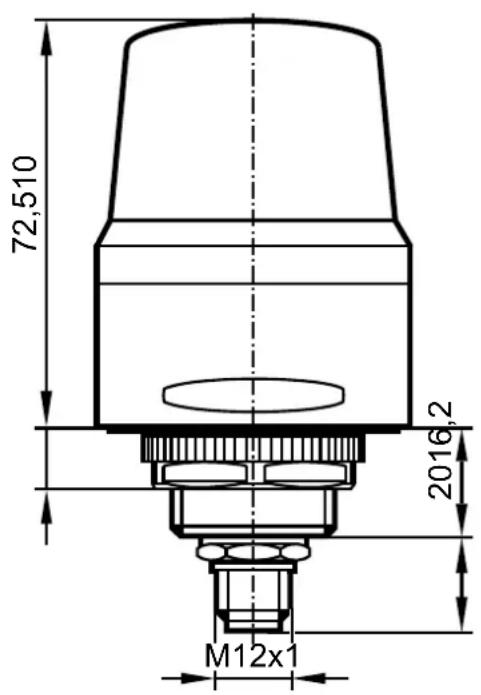

9.2 DV213X

10 Données techniques

		DV2120	DV2121	DV2130	DV2131
Tension d'alimentation DC [V] 18...30
Tension nominale DC [V] 24
Consommation [mA] ≤ 90 RMS (400 mA pendant 50 ms)
Courant d'entrée sur la broche IO-Link [mA] Typ.		6,6 (24 V DC, signal haut)
Puisance max. du son du buzzer [dB] -				90
Bouton feedback -			●	-	●
Protection IP 67 IP 65
Degré de fouillure		2
Température ambiente	[°C]	-25...50
Température de stockage	[°C]	-40...75
Humidité relative de l'air maximale	[%]	90
Altitude de fonctionnement maximale	[m]	4000 au-dessus du niveau de la mer
IO-Link		●	●	●	●
Connecteurs		Connecteur M12, 5 pôles
Poids	[g]	85		100

10.1 Appareil IO-Link

Type de transmission		COM2 (38,4 kbaud)
Révision IO-Link		1.1
Norme SDCI		CEI 61131-9
ID des appareils IO-Link
DV2120, DV2121		1054 d / 00 04 1E h
DV2130		1085 d / 00 04 3D h
DV2131		1176 d / 00 04 98 h
Mode SIO		Oui
Courant de charge d'entrée entrée C/Q à V0 (ILL)	[mA]	< 250
Type de port maître requis		A
Temps de cycle de process minimal	[ms]	2,3

11 Maintenance, réparation et élimination

L'appareil est sans maintenance.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

11.1 Nettoyage de la surface du boîtier

Mettre l'appareil hors tension. Enlever les salissures avec un chiffon doux, sec et non traité chimiquement. En cas de salissures tenaces, utiliser un chiffon humide.

Nous recommandons des chiffons en microfibres sans additifs chimiques.

12 Homologations/normes

Les déclarations de conformité CE, homologations, etc. sont disponibles sur www.ifm.com.
