Type de produit	Accessoire pour capteur de pression - couvercle avec système de filtrage
Marque	IFM
Modèle	E30038
Modèles de capteurs compatibles	PB, PN, PY, PZ
Matériau de la bague à visser	PE (polyéthylène)
Matériau de l'adaptateur tuyau flexible (1)	INOX, joint d'étanchéité en PA6
Matériau de l'adaptateur tuyau flexible avec raccord	POM, laiton, INOX ; joint d'étanchéité : acier recouvert de NBR
Matériau du tuyau flexible	Polyamide, neutre selon la loi sur les denrées alimentaires
Matériau de la vis de fermeture	INOX, joint d'étanchéité en PA6
Fonctions principales	Protection du capteur contre poussière et humidité ; compensation de pression ; filtrage de l'air ; diverses options de montage (sortie d'air, tuyau, bouchon)
Montage	Placer la bague sous le capteur, monter le capteur sur le raccord process, remonter la bague à visser complètement, orienter l'évent à l'opposé de celui du capteur
Options de sortie d'air	Tuyau flexible (avec adaptateur) ou bouchage via vis de fermeture
Dimensions approximatives	Environ 40 mm de diamètre, 20 mm de hauteur (bague)
Poids approximatif	Environ 30 g
Alimentation	Aucune (accessoire passif)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ni de solvants.
Sécurité	Respecter les consignes de montage ; ne pas obstruer l'évent si le bouchon n'est pas utilisé ; éviter les contraintes mécaniques sur le tuyau
Pièces détachées et réparabilité	Pièces disponibles : bague à visser, adaptateurs, tuyau flexible, vis de fermeture. Réparation possible par remplacement des composants.
Température de fonctionnement	De -20 °C à +80 °C (estimation pour matériaux plastiques)
Indice de protection	IP65 (estimation pour usage avec capteurs)
Informations générales	Accessoire de la gamme IFM pour capteurs de pression ; garantit une mesure fiable en environnement poussiéreux ou humide ; notice d'utilisation disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - E30038 IFM

À quoi sert l'accessoire IFM E30038 ?

L'accessoire E30038 est un couvercle avec système de filtrage conçu pour protéger les capteurs de pression IFM (modèles PB, PN, PY, PZ) contre la poussière, l'humidité et les variations de pression ambiante. Il permet de prolonger la durée de vie du capteur et d'assurer une mesure précise.

Quels capteurs sont compatibles avec le E30038 ?

Le E30038 est compatible avec les capteurs de pression IFM des séries PB, PN, PY et PZ. Vérifiez le modèle de votre capteur avant installation.

Comment installer correctement le couvercle E30038 ?

Placez la bague à visser (1) sous le capteur en laissant la surface A libre. Montez le capteur sur le raccord process puis remontez la bague à visser complètement jusqu'à ce que le joint s'encliquette. Orientez l'évent de la bague (C) à l'opposé de celui du capteur (B). Pour plus de protection, vous pouvez visser un adaptateur tuyau ou une vis de fermeture.

Puis-je obstruer complètement l'évent du couvercle ?

Oui, en utilisant la vis de fermeture (5) fournie. Cependant, cela peut entraîner une erreur de mesure due aux fluctuations de pression atmosphérique ou thermique. Il est recommandé de n'utiliser cette option qu'en cas de tolérance à une légère imprécision.

Quels matériaux composent l'accessoire E30038 ?

La bague à visser est en PE (polyéthylène). Les adaptateurs sont en INOX, POM, laiton, avec joints en PA6 ou acier recouvert de NBR. Le tuyau flexible est en polyamide neutre (conforme aux normes alimentaires). La vis de fermeture est en INOX avec joint PA6.

Comment nettoyer et entretenir le E30038 ?

Nettoyez l'accessoire avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Inspectez régulièrement les joints et le tuyau pour détecter des signes d'usure.

Le kit E30038 est-il adapté aux environnements humides ou poussiéreux ?

Oui, le système de filtrage et les matériaux offrent une protection efficace contre la poussière et l'humidité. Si vous utilisez le tuyau flexible, assurez-vous que l'extrémité non raccordée soit placée dans une zone protégée.

Puis-je remplacer une pièce endommagée du E30038 ?

Oui, chaque composant (bague, adaptateurs, tuyau, vis) est disponible séparément. Le remplacement est simple et ne nécessite pas d'outils spécifiques.

Le E30038 est-il résistant aux températures extrêmes ?

Les matériaux utilisés (PE, polyamide, INOX) supportent des températures de -20 °C à +80 °C environ. Évitez les expositions prolongées au-dessus de ces limites.

Où puis-je trouver la notice complète du E30038 ?

La notice d'utilisation est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger directement depuis la page du produit.

MODE D'EMPLOI E30038 IFM

Accessoire couvercle pour système de filtrage pour les capteurs de pression PB, PN, PY, PZ

E30038

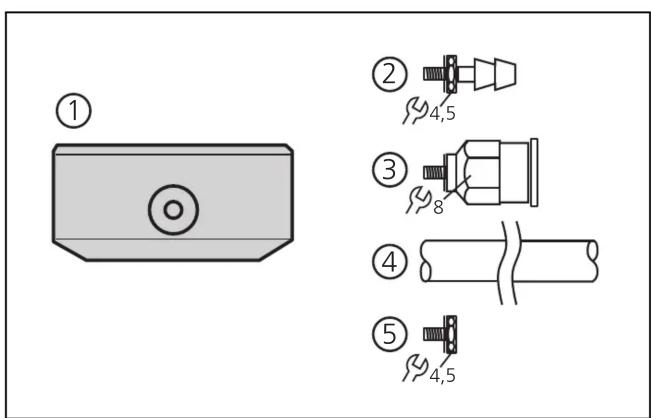

①bague à visser (PE (polyéthylène))
②adaptateur tuyau flexible (INOX, joint d'étanchéité: PA6)
③adaptateur tuyau flexible avec raccord

(POM, laiton, INOX; joint d'étanchéité: acier recouvert de NBR)

④tuyau flexible
(polyamide, neutre selon la loi sur les denrées alimentaires et les articles de consommation, article 5, paragraphe 1 n°1 et n°5)
⑤vis de fermeture (INOX, joint d'étanchéité: PA6)

Montage

1. Placer la bague à visser (1) sous le capteur. Laisser la surface (A) libre.
2. Monter le capteur sur le raccord process. Remonter la bague à visser complètement (le joint d'étanchéité de la partie inférieure doit s'encliqueter sensiblement.)
3. Tourner l'évent de la bague à visser (C) le plus loin possible de celui du capteur (B) (si possible du côté opposé).

D'autres mesures de protection (fig. 4):

Si nécessaire, visser également l'adaptateur tuyau flexible (2) ou (3) sur l'évent de la bague à visser. Fixer le tuyau (4) et mettre l'extrémité non raccordée du tuyau dans une zone protégée.

Ou:

Boucher l'évent complètement: visser le vis de fermeture (5) sur l'évent de la bague à visser (C). Cette mesure peut seulement être recommandée si une faible erreur de mesure peut être tolérée. Une erreur de mesure peut résulter de

• fluctuations de la pression atmosphérique et de
• fluctuations de la pression à l'intérieur de l'appareil causées par des changements de température.
