E30108 - Sonde industrielle IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonde industrielle
Marque	IFM
Modèle	E30108
Catégorie	Sonde industrielle
Matériau du corps	Acier inoxydable 316L
Matériau de l'adaptateur	Acier inoxydable (compatible 316L)
Raccordement	Soudage de l'adaptateur sur le réservoir ou la canalisation
Type de graisse recommandée	Graisse spécifiée (type A)
Mode de fixation de la sonde	Insérée dans l'adaptateur et serrée par écrou
Profondeur d'insertion	Ajustable selon l'application (réglable par vissage)
Outillage nécessaire	Clé pour écrou de serrage
Entretien	Démontable pour nettoyage de la partie sensible
Re-montage après entretien	Insérer et serrer l'écrou d'un tour complet avec une clé
Précautions de sécurité	Soudage effectué par personnel qualifié ; éviter la déformation de l'adaptateur
Température de fonctionnement	Non spécifiée (estimer -20°C à +80°C pour sonde standard)
Indice de protection	Non spécifié (probablement IP67 ou IP68)
Alimentation	Non applicable (sonde passive)
Poids approximatif	Environ 0,1 kg (sonde seule, sans adaptateur)
Dimensions approximatives	Longueur 100 mm, diamètre 12 mm (sans adaptateur)

FOIRE AUX QUESTIONS - E30108 IFM

Comment souder l'adaptateur de la sonde IFM E30108 ?

Le soudage doit être effectué par un personnel qualifié utilisant une méthode adaptée à l'acier inoxydable 316L. Veillez à ne pas déformer l'adaptateur et laissez-le refroidir avant de poursuivre.

Quelles parties graisser lors de l'installation ?

Il faut graisser l'écrou (1), la bague de serrage (2), le filetage et le trou intérieur de l'adaptateur (3) avec la graisse spécifiée (type A).

Comment insérer la bague de serrage ?

Insérez la bague de serrage avec l'extrémité chanfreinée (4) orientée vers l'adaptateur, puis vissez l'écrou.

Quelle est la profondeur d'insertion correcte de la sonde ?

La sonde doit être insérée jusqu'à la profondeur souhaitée, maintenue en place, puis l'écrou serré d'un tour complet à l'aide d'une clé.

Comment marquer la position de l'écrou ?

Après avoir serré l'écrou manuellement, marquez-le d'un trait (6) pour repérer la position initiale avant le serrage final.

Peut-on démonter la sonde pour la nettoyer ?

Oui, la sonde peut être démontée pour nettoyer sa partie sensible. Après nettoyage, insérez-la de nouveau et serrez l'écrou d'un tour comme indiqué.

Quel type de graisse utiliser ?

La notice mentionne Graisse type A. Utilisez une graisse adaptée aux applications industrielles et compatible avec l'acier inoxydable.

Quels sont les risques si l'adaptateur se déforme pendant le soudage ?

Une déformation peut compromettre l'étanchéité et le bon positionnement de la sonde. Il est essentiel de respecter la méthode de soudage pour éviter toute déformation.

Pourquoi faut-il serrer l'écrou d'un tour complet avec une clé ?

Le serrage d'un tour complet garantit un maintien ferme de la sonde à la profondeur choisie, assurant une mesure fiable et évitant tout déplacement.

La sonde IFM E30108 est-elle livrée avec un adaptateur ?

La notice ne précise pas le contenu du colis. L'adaptateur est probablement à souder séparément. Consultez la fiche technique complète.

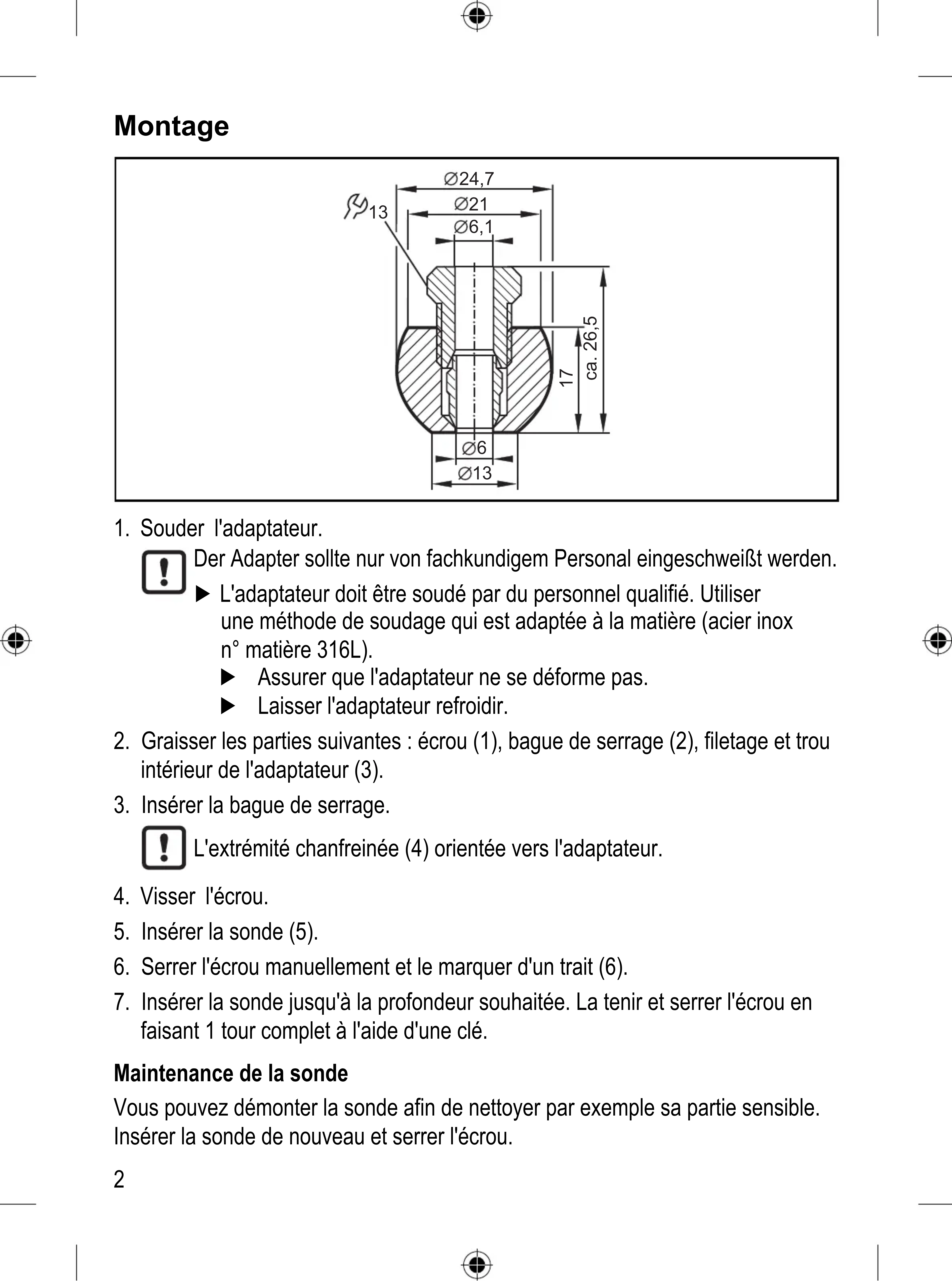

MODE D'EMPLOI E30108 IFM

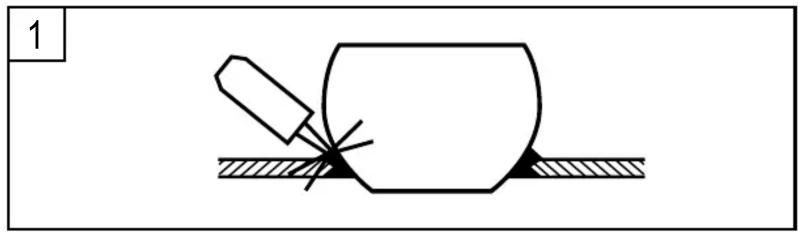

1. Souder l'adaptateur.

L'adaptateur doit être soudé par du personnel qualifié. Utiliser une méthode de soudage qui est adaptée à la matière (acier inox n° matière 316L).

Assurer que l'adaptateur ne se déforme pas.
Laisser l'adaptateur refroidir.

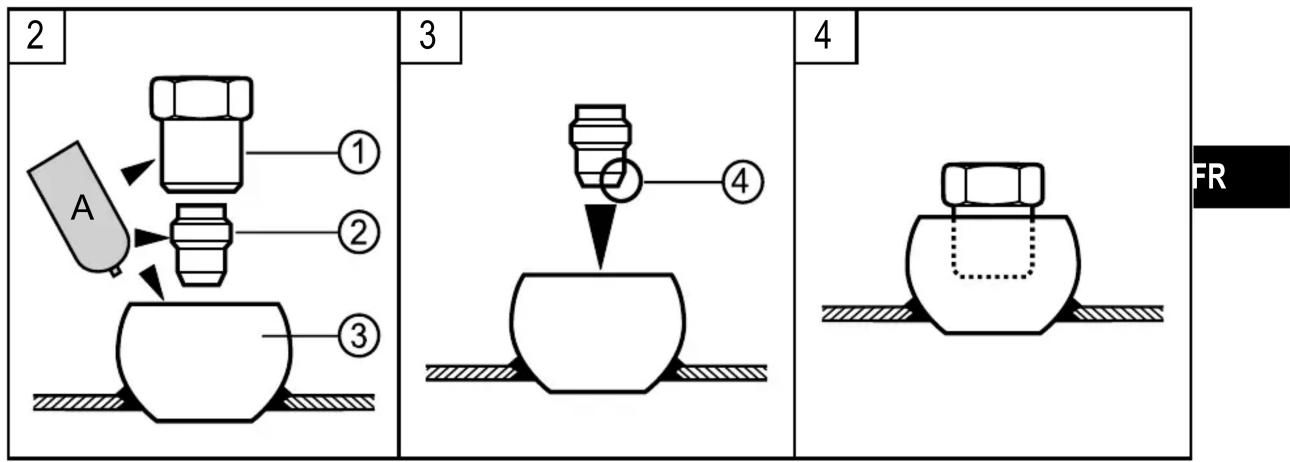

1. Graisser les parties suivantes : écrou (1), bague de serrage (2), filetage et trou interieur de l'adaptateur (3).
2. Insérer la bague de serrage.

L'extrémité chanfreinée (4) orientée vers l'adaptateur.

1. Visser l'écrou.

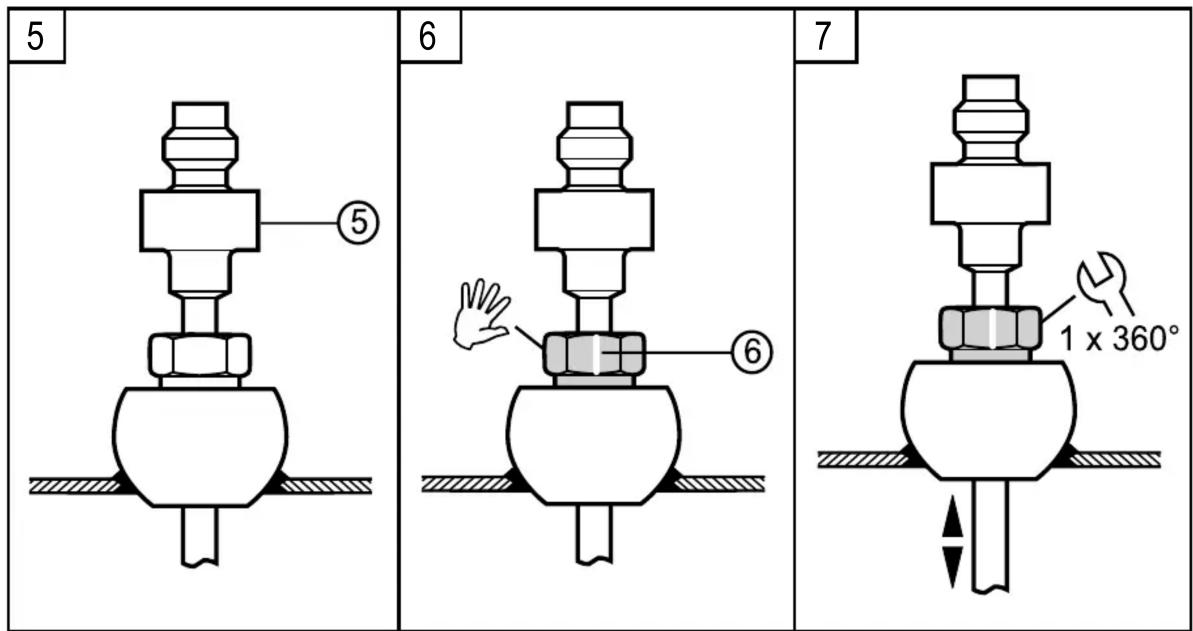

2. Insérer la sonde (5).
3. Serrer l'écrou manuellement et le marquer d'un trait (6).
4. Insérer la sonde jusqu'à la profondeur souhaitatione. La tener et serrer l'écrou en faisant 1 tour complet à l'aide d'une clé.

Maintenance de la sonde

Vous pouvez démonter la sonde afin de nettoyer par exemple sa partie sensible. Insérer la sonde de nouveau et serrer l'écrou.

2

A: Graisse
