Type de produit	Récepteur / carte logique de remplacement pour ouvre-porte de garage électrique
Marque	Chamberlain
Modèle	041A5021H315
Compatibilité	Ouvre-porte de garage électrique Chamberlain (modèles spécifiques)
Fonctions principales	Réception des signaux radio, programmation des codes télécommandes, contrôle du moteur
Alimentation	24 V AC/DC (typique)
Dimensions approximatives	10 × 8 × 3 cm
Poids approximatif	0,15 kg
Matériau	Circuit imprimé avec composants électroniques
Installation	Déconnecter l'alimentation avant intervention, inverser les étapes de démontage
Programmation	Via bouton SMART (Learn) et télécommande
Effacement des codes	Maintenir le bouton SMART enfoncé 6 secondes jusqu'à extinction du voyant
Sécurité	Système d'inversion de sécurité à tester mensuellement
Avertissement sanitaire	Peut exposer au plomb (Prop 65 Californie)
Entretien	Nettoyage à sec, éviter l'humidité et les chocs
Réparabilité	Pièce de remplacement, réparation par un professionnel recommandée
Accessoires fournis	Non spécifié (pièce seule)
Garantie	Non spécifiée, se référer au revendeur

FOIRE AUX QUESTIONS - 041A5021H315 CHAMBERLAIN

Comment programmer une télécommande avec ce récepteur ?

Appuyez sur le bouton de la télécommande choisi et maintenez-le enfoncé, puis appuyez brièvement sur le bouton SMART (Learn) du panneau de l'ouvre-porte. Le voyant clignote une fois. Relâchez le bouton de la télécommande. L'ouvre-porte fonctionnera alors avec cette télécommande.

Comment effacer tous les codes de télécommande mémorisés ?

Appuyez sur le bouton SMART du panneau de l'ouvre-porte et maintenez-le enfoncé jusqu'à ce que le voyant s'éteigne (environ 6 secondes). Tous les codes appris seront effacés.

Pourquoi ma télécommande ne fonctionne-t-elle pas après programmation ?

Assurez-vous d'avoir relâché le bouton de la télécommande après que le voyant de l'ouvre-porte ait clignoté. Si vous relâchez trop tôt, le code n'est pas enregistré. Recommencez la procédure.

Comment tester le système d'inversion de sécurité ?

Placez une planche de 3,8 cm (2x4 à plat) au centre sous la porte. Actionnez la fermeture. La porte doit s'inverser au contact de l'obstacle. Si elle ne s'inverse pas, ajustez la limite de descente ou contactez un professionnel.

Que faire si la porte ne s'inverse pas lors du test de sécurité ?

Diminuez la limite de descente en tournant la vis DOWN d'un quart de tour dans le sens antihoraire, puis répétez le test. Si le problème persiste après plusieurs essais, faites appel à un réparateur de portes de garage.

Puis-je installer ce récepteur moi-même ?

Oui, à condition de débrancher l'alimentation avant toute manipulation. Suivez les instructions de la notice : déconnectez les fils, retirez les vis, remplacez l'assemblage en inversant les étapes.

Quelles précautions prendre lors de l'installation ?

Ne touchez pas le circuit imprimé du récepteur pour éviter tout dommage. Assurez-vous que la fiche du connecteur est correctement orientée (polarisée) et ne forcez pas la connexion.

À quelle fréquence faut-il tester le système d'inversion de sécurité ?

Le test doit être effectué tous les mois, ainsi qu'après tout réglage des limites ou de la force, ou après toute réparation de la porte ou de l'ouvre-porte.

Ce récepteur est-il compatible avec tous les ouvre-portes Chamberlain ?

Ce modèle de remplacement (041A5021H315) est conçu pour certains modèles. Consultez la liste de compatibilité dans la notice ou vérifiez la référence de votre ouvre-porte.

Que faire si la porte ne se ferme pas complètement après remplacement ?

Les réglages de limite de descente peuvent avoir été modifiés. Ajustez la vis DOWN progressivement. Après tout réglage, effectuez un test d'inversion de sécurité.

MODE D'EMPLOI 041A5021H315 CHAMBERLAIN

Cet assemblage est un remplacement pour votre assemblage récepteur/carte logique d'origine. Consultez le côte deux pour les instructions de programmation de codes.

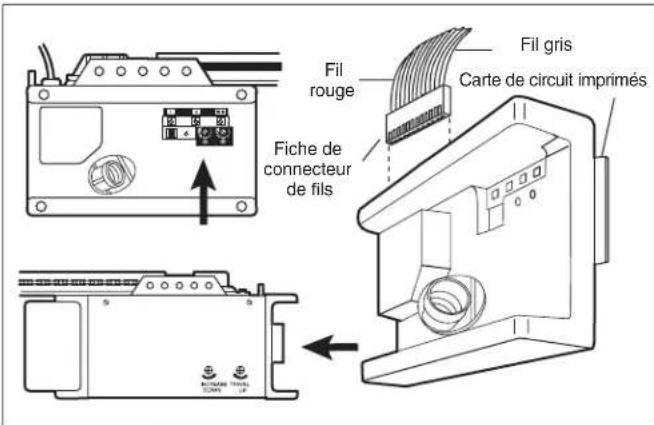

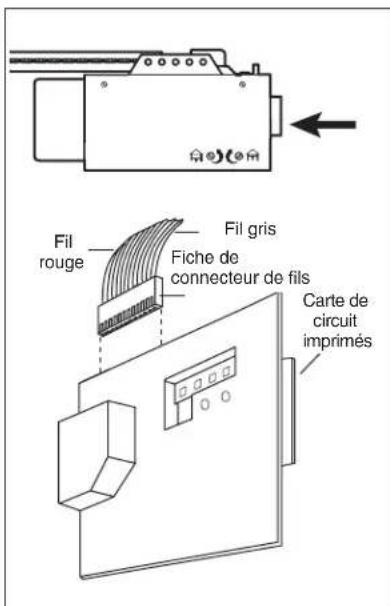

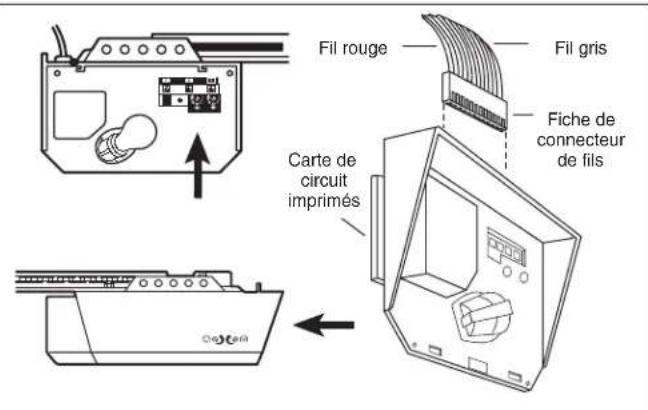

Selon le type de modele, vous pourriez devoir retarder la lentille de la lampe avant de proceder à l'installation de la piece de remplacement. L'assemblage du recepteur/carte mère est situé à l'endroit illustré ci-dessous selon le modele d'ouvre-porte de garage. La lentille de la lampe est retiree.

1. Déconnectez tous les fils des vis de la borne de l'assemblage récepteur/carte mère de votre ouvre-porte en prénant en note la couleur des fils.
2. Retirez les vis pour désengager l'assemblage du chassin de l'ouvre-porte.
3. Déconnectez l'assemblage de l'ouvre porte en tenant la fiche et en tirant vers le bas sur le panneau.
4. Installee l'assemblage de remplacement en inversant les étapes precedentes. La fiche du connecteur est polarisée. Assurez-vous de l'installer correctement sans forcer la connexion.
5. Connecter l'alimentation.

REMARQUE: Pour une fonctionnement sécuritaire, il est nécessaire d'effectuer un test du système d'inversion de sécurité. Les instructions se trouvent à la page deux du manuel de votre ouvre-porte. Les réglages d'ouverture et de fermetre peuvent également nécessiter des ajustements. Reportez-vous au manuel d'utilisation.

AVERTISSEMENT

Pour éviter d'eventuelles BLESSURES GRAVES, voiré FATALES déconnectez l'alimentation de l'ouvre-porte AVANT de procédér.

ATTENTION

Pour éviter d'endommager le récepteur/la carte mère, ne touche PAS le circuit imprimé du récepteur/de la carte mère de remplacement pendant l'installation.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'Etat de Californie comme provoquant le cancer, des malformations congenitales ou d'autres problèmes de reproduction. Pour en savoir plus, visitez www.P65Warnings.ca.gov.

Programmer l'ouvre-portepour qu'il accepte le code de la telecommande

Selectionnez un bouton puisoir d'une télécommande pour faire fonctionner l'ouvre-porte.

1. Appuyez sur le bouton pouvoir de la télécommande selectionné et maintenez-le,enforcé

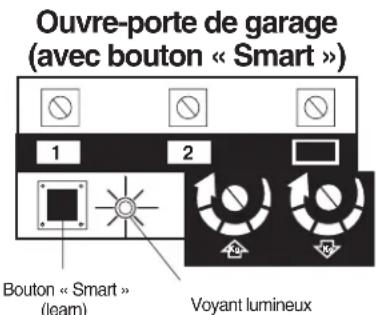

2. Appuyez ensuite sur le bouton « SMART » (Learn) du panneau de l'ouvre-porte et relâchéz-le. Le voyant de l'ouvre-porte clignotera une fois.
3. Relâchez le bouton pouvoir de la télécommande.

L'ouvre-porte fonctionnera maintainant lorsque vous appuyez sur le bouton pouvoir de la télécommande.

REMARQUE: Si vous relâchez le bouton poussoir de la télécommande avant que levoyant de l'ouvre-porte clignote, le récepteur n'aura pas appris le code.

Pour effacer tous les codes de la télécommande

• Appuyez sur le bouton « SMART » sur le panneau de l'ouvre-porte jusqu'à ce que levoyant de l'indicateur s'éteingne (environ 6 secondes).TOUS les codes que l'ouvre-porte a appris seront effacés.
• Pour reprogrammer, repêze les étapes 1 à 3 pour chaque télécommande utilisées. Les instructions de programmation des codes se trouvent également sur le panneau de l'ouvre-porte.

A VERTISSEMENT

Si le capteur d'inversion de sécurité n'est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES VOIRE MORTELLES par une porte de garage qui se ferme.

• Le système d'inversion de sécurité DOIT est testé tous les mois.
• Si l'une des commandes (limites de force ou de déplacement) est ajustée, l'autre commande peut également nécessiter un ajustement.
• Àpres TOUT réglage, le système d'inversion de sécurité DOIT est resté. La porte DOIT s'inverser au contact d'un object de 3,8 cm (1 1/2 po) de haut (ou un 2x4 posé plat) sur le sol.

Faites un test pour vérifier le système d'inversion de sécurité

Effectuez un test d'inversion de sécurité après ce qui suit :

• Tout ajustement de la longueur du bras, des commandes de la force ou des commandes des limites de la porte.
• Toute réparation ou tout réglage de la porte de garage (y compris les ressorts et la quincaillerie).
• Toute réparation ou déformation du sol du garage.
• Toute réparation ou tout réglage de l'ouvre-porte.

Procedure:

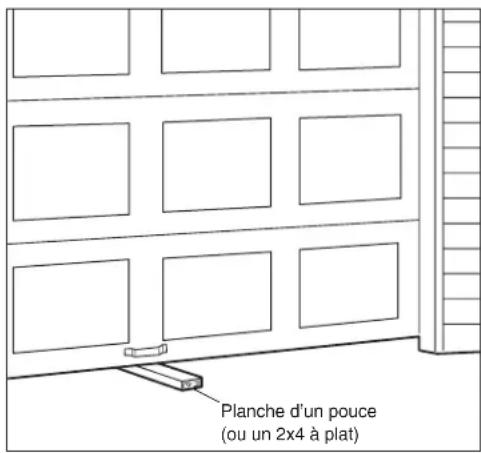

• Placez une planche d'un pouce (ou un 2 × 4 posé à plat) sur le plancher, centré(e) sous la porte.
• Faites fonctionner la porte dans le sens de la descente. La porte doit d'inverser lorsqu'elle entre en contact avec l'obstruction.

Ajustements :

Si la porte s'arrête sur l'obstacle, elle ne se déplace pas assez loin dans le sens de la descente.

• Diminuez la limite vers le bas en tournant la vis d'ajustement de la limite DOWN (vers le bas) d'1/4 de tour dans le sens antihoraire.
• Repetez le test.

REMARQUE: Sur une porte sectionnelle, assurez-vous que les ajustements ne forcent pas le bras de la porte au-delà d'une position droite vers le haut et vers le bas.

• Lorsque la porte inverse sa course sur la planche d'un pouce, enlevez l'obstruction et faites fonctionner l'ouvre-porte pendant 3 ou 4 cycles complets de déplacement pour tester l'ajustement.

REMARQUE: Si la porte ne remonte pas après des essais d'ajustement repétés, appepez un professionnelles spécilisé en réparation de porte de garage.
