Type de produit	Amplificateur de signal TV / Combineur MATV-FI
Marque	Televes
Modèle	745220
Référence	745220
Bandes de fréquence	TER : 47 – 790 MHz ; SAT : 950 – 2400 MHz
Perte d'insertion	IN TER → OUT : 1,5 dB typique ; IN SAT → OUT : 1,5 dB typique
Isolation	TER ↔ SAT : > 30 dB
Tension de passage DC	50 V / 0,5 A
Indice de protection	IP 23
Température de fonctionnement	-5 °C à +45 °C
Poids	45 g
Dimensions	57 × 45 × 12 mm
Diamètre du câble	5,5 ± 0,5 mm
Longueur de dénudage	15 mm
Fixation	Par bride (clamp) pour connexion simplifiée
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Respecter les consignes de dénudage et de fixation pour éviter les courts-circuits.
Pièces détachées / Réparabilité	Non réparable par l'utilisateur. Contacter le SAV Televes.
Informations générales	Fabriqué en Espagne. Date de fabrication sur l'étiquette d'emballage (D. MM/AA).

FOIRE AUX QUESTIONS - 745220 TELEVES

Quelle est la fonction principale du Televes 745220 ?

Le Televes 745220 est un combineur MATV-FI qui permet de mélanger les signaux terrestres (TER) et satellite (SAT) sur une seule sortie, tout en assurant une isolation élevée entre les deux voies.

Comment installer le 745220 ?

Fixez le boîtier à l'aide de la bride fournie. Dénudez les câbles sur 15 mm et insérez-les dans les connecteurs correspondants (IN TER, IN SAT, OUT). Respectez le diamètre de câble de 5,5 ± 0,5 mm.

Quels types de câbles puis-je utiliser ?

Utilisez des câbles coaxiaux d'un diamètre de 5,5 ± 0,5 mm. Le dénudage doit être de 15 mm pour garantir une bonne connexion.

Le 745220 nécessite-t-il une alimentation externe ?

Non, il ne nécessite pas d'alimentation externe. Le passage DC (50 V / 0,5 A) permet d'utiliser l'alimentation du LNB satellite via le câble.

Quelles bandes de fréquence prend-il en charge ?

Il couvre la bande terrestre de 47 à 790 MHz (UHF/VHF) et la bande satellite de 950 à 2400 MHz.

Puis-je utiliser ce combineur pour la télévision numérique terrestre (TNT) ?

Oui, il est adapté à la TNT car il supporte les fréquences UHF et VHF utilisées par la TNT.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez jamais de solvants ou de produits chimiques qui pourraient endommager le boîtier.

Que faire si la réception est mauvaise ?

Vérifiez que les câbles sont correctement dénudés et insérés à fond. Assurez-vous que les connecteurs sont propres et que l'isolation entre TER et SAT est respectée (minimum 30 dB).

Puis-je réparer moi-même le 745220 ?

Non, l'appareil n'est pas réparable par l'utilisateur. En cas de panne, contactez le service après-vente Televes.

Où trouver la déclaration de conformité ?

La déclaration de conformité est disponible en ligne sur le site doc.televes.com.

MODE D'EMPLOI 745220 TELEVES

Mezclador MATV-FI / Misturador MATV-FI / Coupleur MATV-BIS / MATV-IF Combiner / Смеситель ЭФИР-FI / MATV-ZF- Combiner

Ref. 745220

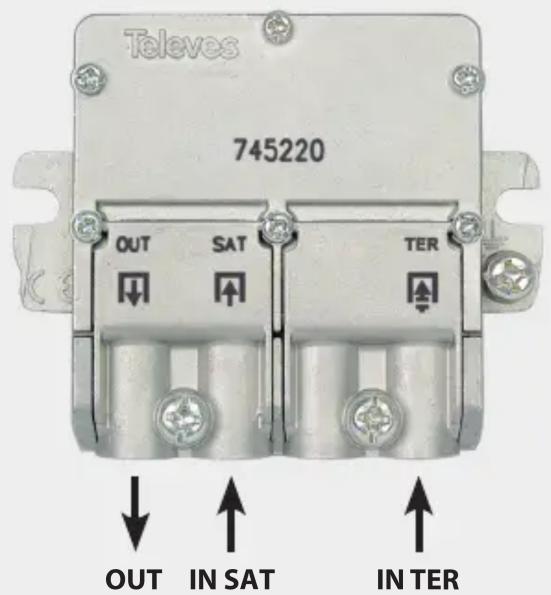

745220 OUT SAT TER ↓ ↓ ↑ OUT IN SAT IN TER

	TECH INFO
Ref. 745220
				TER SAT
←...MHz→			MHz	47 ... 790 950 ...	2400
OUT	IN TER => OUT dB 1.5 >30
	IN SAT => OUT dB >35 1.5
			dB >10 >10
DC PASS V/A -				50 / 0.5
			IP	23
MIN ... MAX			°C	-5 ... +45
			g	45
- )			mm	57 × 45 × 12

3D mechanical component diagram showing internal structure with dashed circular annotation (no text or symbols)

Anclaje de brida para facilitar el connexionado Encaixe da braçadeira para facilitar a ligação Fixation de la bride pour simplifier la connexion Cable clamp joint for easy connection Фиксация зажима для удобства соединения Easy-F Anschluss um die Montage zu erleichtern

Close-up of a mechanical component with cylindrical pins and two white connectors (no visible text or symbols)

Mismo pelado para cables de una misma brida. Mesmo descarnado para cabos da mesma braçadeira Même decoupe du câble par bride Same stripping for cables with the same clamp Одинаковая зачистка кабелей одного зажима Kabel abisolieren und einstecken

15 mm 10 mm Ø 5,5 ± 0,5 mm

Close-up of a mechanical component with a magnified inset showing internal wiring or wiring detail (no text or symbols visible)

Diagram showing a safety symbol and two types of electrical wires with checkmark and cross symbols indicating failure or failure.

Применение
Anwendung

Aplicación
Aplicação
Application
Application

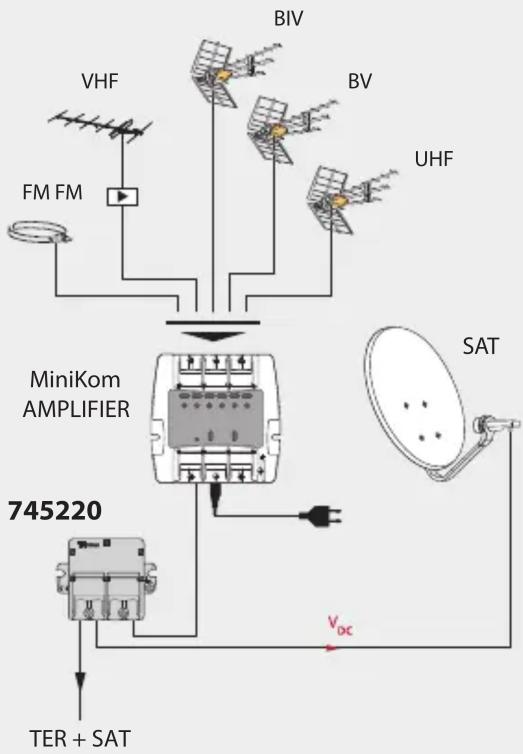

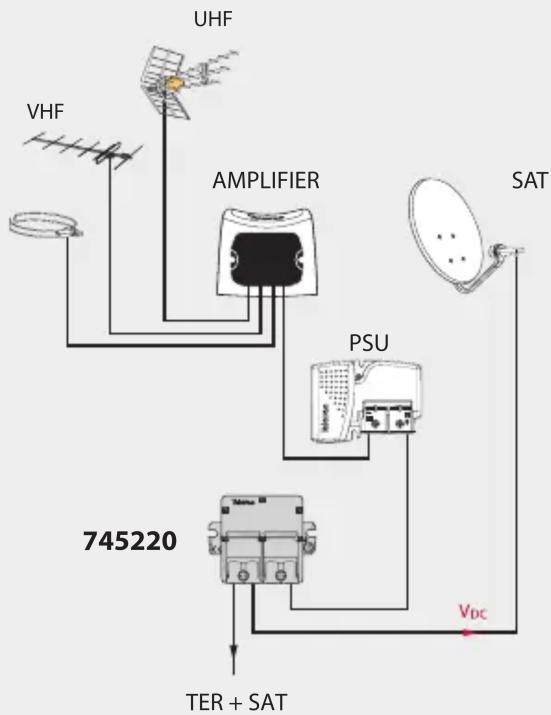


Дата изготовления указана на упаковочной этикетке: D. мм/гг (мм = месяц / гг = год).

Televes, S.A., CIF: A15010176, Rua/Benefica de Conxo, 17, 15706 Santiago de Compostela, SPAIN, tel.: [phone], [e-mail]. Произведено в Испании.

DECLARACIÓN DE CONFORMIDAD ^▪ DECLARATION OF CONFORMITY ^▪ DECLARAÇÃO DE CONFORMIDADE ^▪ DECLARATION DE CONFORMITE ^▪ DICHIARAZIONE DI CONFORMITÀ ^▪ DEKLARACJA ZGODNOŚCI ^▪ KONFORMITÄTSERKLÄRUNG ^▪ ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΣΥΜΜΟΡΦΩΣΗΣ ^▪ FÖRSÄKRAN OM ÖVERENSSTÄMMELSE ^▪ ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ^▪ قَبْطَامِلَا نَایِب

https://doc.televes.com
