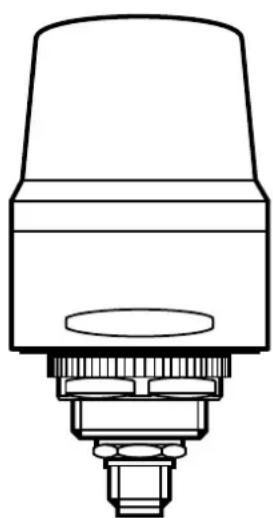

Type de produit	Lampe de signalisation à 1 segment
Marque	IFM
Modèle	DV2120
Tension d'alimentation	18...30 V DC (nominale 24 V DC)
Consommation électrique	≤ 90 mA RMS (400 mA crête pendant 50 ms)
Dimensions (H × Ø)	61 mm × 30 mm (M30)
Poids	85 g
Indice de protection	IP67
Température ambiante	-25...50 °C
Segments LED	1 segment avec 3 LED RVB
Buzzer intégré	Non (modèles DV213x avec buzzer)
Bouton feedback	Non (modèles DV2121 avec bouton)
Interface de communication	IO-Link (COM2, 38,4 kbaud)
Entrées TOR	3 entrées numériques (broches 1, 2, 5)
Montage	Encastré (Ø 31 mm) ou sur tube/poteau (accessoires)
Raccordement	Connecteur M12 5 pôles, codage A
Nettoyage	Chiffon doux et sec, microfibre sans additifs
Homologations	CE, conformes aux normes en vigueur

FOIRE AUX QUESTIONS - DV2120 IFM

Comment monter la lampe de signalisation DV2120 ?

Choisissez une surface de montage plane (épaisseur max. 10 mm). Créez une section de montage de ∅ 31 mm. Fixez l'appareil avec l'écrou M30 fourni en respectant un couple de serrage de 4,5 Nm. Des accessoires permettent un montage sur tube ou poteau.

Comment raccorder électriquement l'appareil ?

Mettez l'installation hors tension. Raccordez un câble M12 5 pôles codé A. Le brochage dépend du mode : en mode IO-Link, broche 1 (LED rouge), broche 2 (LED verte), broche 3 (GND), broche 4 (IO-Link), broche 5 (LED bleue). Respectez le couple de serrage max. de 0,4 Nm.

Quelles sont les couleurs disponibles pour le segment LED ?

Le segment LED peut afficher 8 couleurs : rouge, vert, orange, bleu, violet, turquoise, blanc, jaune ainsi que l'état éteint. Les couleurs sont paramétrables via IO-Link ou via les entrées TOR en mode SIO.

Comment configurer les entrées TOR en mode SIO ?

En mode SIO (SIO : Standard I/O), les trois entrées TOR commandent directement la lampe. Le paramétrage IO-Link acyclique permet d'affecter une couleur, une fréquence de clignotement et une luminosité à chaque entrée. Les entrées ont une priorité : entrée 1 > entrée 2 > entrée 3.

Qu'est-ce que l'interface IO-Link et comment l'utiliser ?

L'interface IO-Link permet une communication numérique cyclique et acyclique avec un maître IO-Link. Elle donne accès aux données de process (état des LED, buzzer, bouton) et permet de paramétrer l'appareil (couleur, fréquence, luminosité). Un logiciel IO-Link (ex. LR DEVICE) et un câble adaptateur sont nécessaires.

Comment nettoyer le boîtier de la lampe ?

Mettez l'appareil hors tension. Essuyez les salissures avec un chiffon doux et sec, de préférence en microfibre sans additifs chimiques. Pour les taches tenaces, utilisez un chiffon légèrement humide.

Quelle est la différence entre les modes on/off et RVB ?

En mode on/off, le système de commande active/désactive le segment LED et le buzzer selon des paramètres prédéfinis (couleur, fréquence, luminosité). En mode RVB, la couleur est déterminée par la combinaison des canaux rouge, vert et bleu envoyés via les données de process, offrant un choix plus large de teintes.

Cette lampe peut-elle être utilisée en extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. L'indice de protection IP67 permet une utilisation dans des environnements humides ou poussiéreux, mais pas en extérieur exposé aux intempéries.

Comment paramétrer les fréquences de clignotement ?

Via le paramétrage IO-Link acyclique, vous pouvez choisir parmi 7 fréquences : allumée en permanence, clignotement lent/moyen/rapide, et flash lent/moyen/rapide. En mode on/off, la fréquence est associée à une entrée TOR. En mode RVB, elle est définie par les bits 4 à 6 de l'octet 0 des données de sortie.

Que faire en cas de dysfonctionnement de l'appareil ?

Vérifiez l'alimentation et le câblage. Consultez les informations de diagnostic via IO-Link (octet 0 PDin pour les défauts). Si le problème persiste, contactez le fabricant sans intervenir sur l'appareil. Les réparations non autorisées sont interdites.

MODE D'EMPLOI DV2120 IFM

Notice d'utilisation

Lampe de signalisation à 1 segment

DV2120

DV2121

DV2130

DV2131

FR

80284259 / 00 12 / 2019

1 Remarques préliminaires....3

1.1 Symboles utilisés....3
1.2 Avertissements utilisés ....3

2 Consignes de sécurité ....4

3 Fonctionnement et caractéristiques....5

3.1 IO-Link 5

3.1.1 Informations générales 5
3.1.2 Informations spécifiques à l'appareil....5

4 Montage....6

5 Raccordement électrique....7

5.1 Raccordement IO-Link....7
5.2 Raccordement des broches....7

5.2.1 Mode IO-Link....7
5.2.2 Mode standard....7

6 Eléments de service et d'indication ....8
7 Fonctionnement....8

7.1 IO-Link 8

7.1.1 Remarques générales 8
7.1.2 Mode on/off....9
7.1.3 Mode RVB 9

7.2 Fonctionnement avec les entrées/sorties TOR....12

7.2.1 Remarques générales 12
7.2.2 Mode SIO en mode on/off 12
7.2.3 Mode SIO en mode RVB 13

8 Paramétrage....13
9 Schéma d'encombrement....14

9.1 DV212x....14

9.2 DV213x....14

10 Données techniques....15
10.1 Appareil IO-Link 15

11 Maintenance, réparation et élimination....16

11.1 Nettoyage de la surface du boîtier....16
12 Homologations/normes....16

1 Remarques préliminaires

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

1.2 Avertissements utilisés

Forte probabilité de mort ou de blessures graves irréversibles.

Danger de blessures légères, réversibles.

Solid blue square with no text, symbols, or patterns

INFORMATION IMPORTANTE!

Avertissement de dommages matériels

2 Consignes de sécurité

• L'appareil décrit constitue un composant à intégrer dans un système. La sécurité du système est sous la responsabilité de l'installateur du système. L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• En cas de mauvais fonctionnement de l'appareil prendre contact avec le fabricant. Des interventions sur l'appareil ne sont pas permises.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour les tâches respectives.
• Assurer une protection efficace des appareils et des câbles afin qu'ils ne soient pas endommagés.
• Si l'appareil est utilisé de manière non autorisée par le fabricant, la protection fournie par l'appareil peut être affectée.

3 Fonctionnement et caractéristiques

L'appareil sert à visualiser les états de la machine. Les versions DV2130 et DV2131 disposent également d'un buzzer pour la signalisation sonore. Les versions DV2121 et DV2131 disposent également d'un bouton feedback.

Le segment à LED et l'avertisseur sonore peuvent être activés et désactivés individuellement.

L'appareil n'est conçu que pour une utilisation en intérieur.
Respecter les conditions d'utilisation ( 10 Données techniques).
L'appareil ne doit pas être utilisé pour des applications de sécurité, par ex. contrôle d'accès.

L'appareil peut être contrôlé et paramétré via l'interface IO-Link standardisé.

3.1 IO-Link

3.1.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

3.1.2 Informations spécifiques à l'appareil

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link. Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

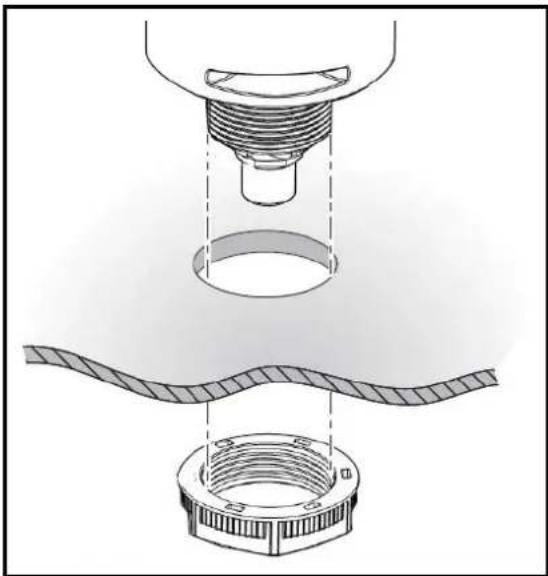

4 Montage

▶ Mettre l'installation hors tension avant le montage.

Pour le montage, choisir une surface de montage plane. Épaisseur maximale de la surface de montage : 10 mm

▶ Créer une section de montage ∅ 31 mm

▶ Utiliser l'écrou M30 fourni pour fixer l'appareil en position debout. Couple de serrage 4,5 Nm.

Des accessoires spéciaux sont disponibles qui permettent de monter l'appareil sur un tube ou un poteau de montage.

Des joints d'étanchéité sur le dessous de l'appareil ainsi qu'un joint torique sur le capot empêchent la pénétration d'humidité.

Plus d'informations sur les accessoires disponibles sur www.ifm.com

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon TBTS, TBTP

Pour l'utilisation aux Etats-Unis et au Canada : alimentation en tension selon classe 2

▶ Mettre l'installation hors tension.
▶ Raccorder le câble au connecteur M12 de l'appareil.
Couple de serrage max. 0,4 Nm.

FR

Prendre en compte le couple de serrage max. des câbles de raccordement.

Le port IO-Link doit être raccordé selon la spécification IO-Link.

5.2 Raccordement des broches

5.2.1 Mode IO-Link

Connecteur M12, 5 pôles, codage A

(4 x 0,34 mm2 (AWG 22)

Connecteur M12, 5 pôles, codage A

(4 x 0,34 mm2 / AWG 22)

1 : LED-a (RVB rouge)
2 : LED-b (RVB vert)
3 : GND
4 : Bouton feedback (seulement sur DV21x1) / buzzer (seulement sur DV213x)
5 : LED-c (RVB bleu)

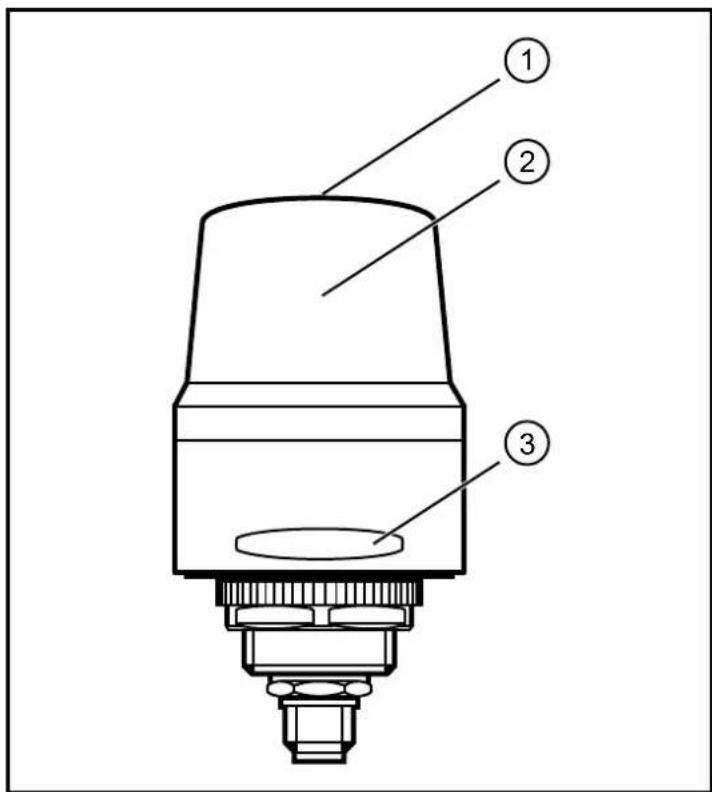

6 Eléments de service et d'indication

1 : Bouton feedback (seulement DV21x1)
2 : segment LED 1 avec 3 LED RVB
3 : Buzzer (seulement DV213x)

7 Fonctionnement

7.1 IO-Link

7.1.1 Remarques générales

Raccorder l'appareil à un maître IO-Link (port A) en utilisant un câble de raccordement à 5 pôles. Le système de commande allume et éteint le segment LED dans les couleurs configurées selon les paramètres réglés.

Via le paramètre "Operating mode", les modes suivants peuvent être réglés :

• Mode on/off
• Mode RVB

Pour les modèles équipés d'un bouton feedback, l'état de ce bouton peut être lu (tant en mode on/off qu'en mode RVB).

7 6 5 4	3 2 1 0 PDin
Informations sur les défauts de l'appareil Octet 0
							Bouton feedback	Octet 1

7.1.2 Mode on/off

Pendant le fonctionnement, le système de commande active et désactive le segment LED ainsi que le buzzer (seulement DV215) (PDout, communication de données cyclique). La signalisation correspond aux paramètres définis pour le segment LED et le buzzer.

Via le paramétrage acyclique, les propriétés suivantes peuvent être réglées pour le segment LED :

• Couleur (rouge, vert, orange, bleu, violet, turquoise, blanc, jaune, éteint)
• Fréquence (allumé en permanence, clignotement lent/moyen/rapide, flash lent/moyen/rapide)
  • Luminosité (0...100 %)

Pour les modèles avec signalisation sonore, la puissance du son du buzzer peut être réglée.

7 6 5 4	3 2 1 0 PDout
					LED-c LED-b LED-a Octet 0
						Buzzer Octet 1

7.1.3 Mode RVB

Pendant le fonctionnement, le système de commande allume et éteint le segment LED ainsi que le buzzer (seulement DV213x) et détermine les propriétés correspondantes (PDout, communication de données cyclique).

Dans ce mode, 8 différents signaux sonores sont disponibles pour le buzzer.

7 6 5 4	3 2 1 0 PDout
	Propriétés LED Seg. 1		jaune	Seg. 1 rouge	Seg. 1 vert	Seg. 1 bleu	Octet 0
	Son du buzzer (style buzzer 1...8)					Buzzer Octet 1

Les caractéristiques des segments LED sont définis comme suit :

Octet 0Bit 3	Octet 0Bit 2	Octet 0Bit 1	Octet 0Bit 0	Couleur
0 0 0 0 éteint
0 0 0 1 rouge
0 0 1 0 vert
0 0 1 1 orange
0 1 0 0 bleu
0 1 0 1 violet
0 1 1 0 turcuoise
0 1 1 1 blanc
1 0 0 0 jaune

Octet 0Bit 6	Octet 0Bit 5	Octet 0Bit 4	Fréquence
0 0 0 allumée en			permanence
0 0 1 clignotement lent
0 1 0 clignotement moyen
0 1 1 clignotement rapide
1 0 0 flash lent
1 0 1 flash moyen
1 1 0	flash rapide

Le son du buzzer se règle comme suit :

Son du buzzer	Octet 1 Bit 6	Octet 1 Bit 5	Octet 1 Bit 4	Description
1 0 0	0 éteint
2 0 0	1 pulsation	rapide 24	50 Hz
3 0 1	0 alternance	rapide 2	450 Hz et	3080 Hz
4 0 1	1 montant	de 1000 Hz	à 4000 Hz	z, descendant à 1000 Hz
5 1 0	0 son cont	nue de 24	50 Hz, interrompu toutes les 500 ms
6 1 0	1 pulsation	rapide 24	50 Hz	interrompue toutes les 500 ms
7 1 1	0 alternance	rapide 2	450 Hz et	3080 Hzinterrompue toutes les 500 ms
8 1 1	1 montant	de 1000 Hz	à 4000 Hz	z, descendant à 1000 Hzinterrompu toutes les 500 ms

FR

7.2 Fonctionnement avec les entrées/sorties TOR

7.2.1 Remarques générales

En plus du port IO-Link (broche 4), la lampe de signalisation dispose de trois entrées TOR. Les entrées TOR permettent de régler la couleur de la lampe de signalisation sans nécessitant de communication IO-Link.

À cette fin, la lampe de signalisation doit être mise en mode SIO.

Le mode de paramétrage permet de définir comment ces entrées TOR peuvent être utilisées.

7.2.2 Mode SIO en mode on/off

Le paramétrage IO-Link acyclique permet d'assigner une couleur, une fréquence de clignotement et une luminosité à chaque entrée TOR. Suivant l'entrée commandée, la lampe de signalisation s'allume dans la couleur et avec la fréquence de clignotement correspondantes :

Exemple :

Entrée 1 : rouge, clignotement rapide, 100%

Entrée 2 : jaune, allumée en permanence, 100%

Entrée 3 : vert, allumée en permanence, 100%

Ainsi, cette lampe de signalisation à 1 segment peut remplacer une lampe de signalisation à 3 segments sans que le logiciel de l'installation n'exige d'adaptation.

Si deux entrées sont commandées simultanément, l'apparence de l'entrée 1 possède une priorité plus élevée que celle de l'entrée 2. L'entrée 2 possède une priorité plus élevée que l'entrée 3.

Suivant la version d'appareil, le port IO-Link sert soit d'entrée pour le buzzer, soit de sortie pour le bouton feedback. En cas de la version disposant d'un buzzer et d'un bouton feedback, le paramètre IO-Link OUT1 (Index 580) permet de régler si le port IO-Link sert d'entrée ou de sortie.

7.2.3 Mode SIO en mode RVB

Dans ce mode, trois caractéristiques fixes sont assignés aux trois entrées TOR :

• Entrée 1 - rouge
• Entrée 2 - vert
• Entrée 3 - bleu

L'utilisateur peut déterminer la couleur de la lampe de signalisation en commandant les trois entrées de manière correspondante.

Exemple :

Entrée 1 commandée : La lampe de signalisation s'allume en rouge.

Entrée 3 commandée : La lampe de signalisation s'allume en bleu.

Entrées 1 et 3 commandées La lampe de signalisation s'allume en violet.

Suivant la version d'appareil, le port IO-Link sert soit d'entrée pour le buzzer, soit de sortie pour le bouton feedback. En cas de la version disposant d'un buzzer et d'un bouton feedback, le paramètre IO-Link OUT1 (Index 580) permet de régler si le port IO-Link sert d'entrée ou de sortie.

8 Paramétrage

L'appareil peut être paramétré à l'aide d'un outil de paramétrage IO-Link (par ex. LR DEVICE) (→ 3.1 IO-Link).

Pour plus d'informations voir l'IODD sur www.ifm.com.

9 Schéma d'encombrement

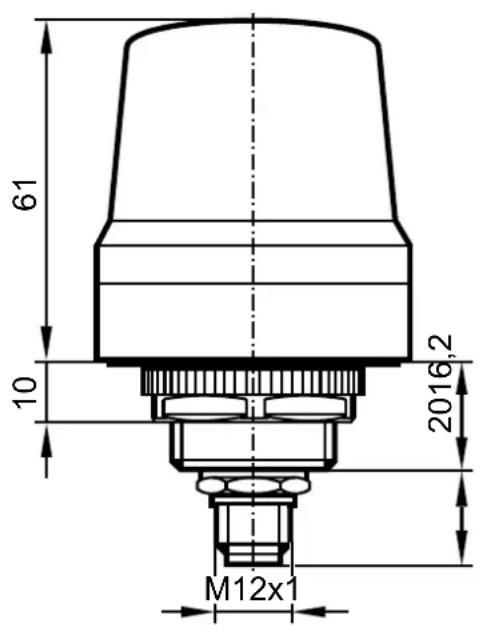

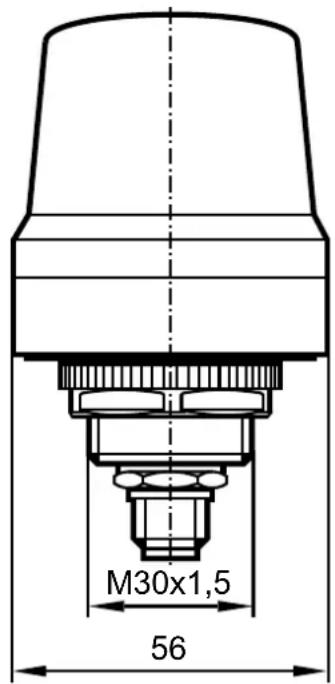

9.1 DV212x

61 10 2016,2 M12x1

M30x1,5 56

Dimensions [mm]

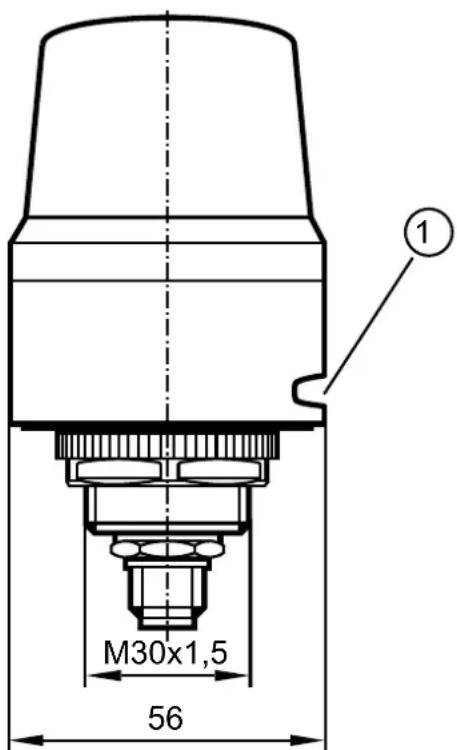

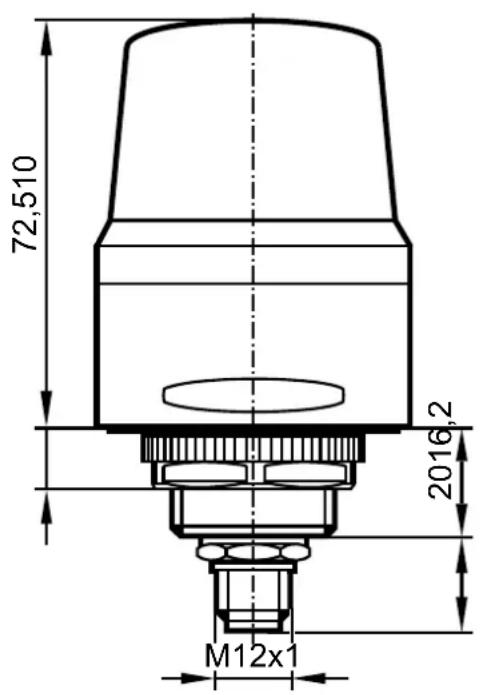

9.2 DV213x

72,510 2016,2 M12x1

M30x1,5 56

10 Données techniques

		DV2120	DV2121	DV2130	DV2131
Tension d'alimentation DC [V] 18...30
Tension nominale DC [V] 24
Consommation [mA] ≤ 90 RMS (400 mA pendant 50 ms)
Courant d'entrée sur la broche IO-Link [mA] Typ. 6,6 (24 V DC, signal haut)
Puissance max. du son du buzzer [dB] -				90
Bouton feedback -			●	-	●
Protection IP 67 IP 65
Degré de souillure		2
Température ambiante	[°C]	-25...50
Température de stockage	[°C]	-40...75
Humidité relative de l'air maximale	[%]	90
Altitude de fonctionnement maximale	[m]	4000 au-dessus du niveau de la mer
IO-Link		●	●	●	●
Connecteurs		Connecteur M12, 5 pôles
Poids	[g]	85		100

10.1 Appareil IO-Link

Type de transmission		COM2 (38,4 kbaud)
Révision IO-Link		1.1
Norme SDCI		CEI 61131-9
ID des appareils IO-Link
DV2120, DV2121		1054 d / 00 04 1E h
DV2130		1085 d / 00 04 3D h
DV2131		1176 d / 00 04 98 h
Mode SIO		Oui
Courant de charge d'entrée entrée C/Q à V0 (ILL)	[mA]	< 250
Type de port maître requis		A
Temps de cycle de process minimal	[ms]	2,3

11 Maintenance, réparation et élimination

L'appareil est sans maintenance.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

11.1 Nettoyage de la surface du boîtier

▶ Mettre l'appareil hors tension.
▶ Enlever les salissures avec un chiffon doux, sec et non traité chimiquement.
▶ En cas de salissures tenaces, utiliser un chiffon humide.

Nous recommandons des chiffons en microfibres sans additifs chimiques.

12 Homologations/normes

Les déclarations de conformité CE, homologations, etc. sont disponibles sur www.ifm.com.
