Type de produit	Raccord à bague progressive (pièce mécanique)
Marque	IFM
Modèle	E40267
Composants principaux	Presse-étoupe, bague de serrage avant, bague de serrage arrière, écrou moleté
Fonctions principales	Montage et fixation de capteurs dans un raccord process, positionnement précis de la sonde
Profondeur d'installation recommandée	Centre du tuyau
Outils nécessaires	Clé plate pour écrou moleté, outil de marquage
Méthode de fixation	Serrage manuel puis 1 ¼ tour à l'aide d'un outil
Matériau	Acier inoxydable ou laiton (selon version, non précisé)
Alimentation	Aucune (pièce mécanique)
Entretien et nettoyage	Démontage du capteur possible pour nettoyage du bout de sonde ; remonter sans forcer
Montage répété	Oui, démontable et remontable
Sécurité	Opérations de soudage réservées à du personnel compétent ; ne pas souder avec capteur monté
Pièces détachées disponibles	Bague progressive, écrou moleté, presse-étoupe, bagues de serrage
Réparabilité	Réparable par remplacement des composants individuels
Compatibilité	Capteurs IFM avec sonde de mesure (diamètre non spécifié)
Informations générales	Notice d'utilisation disponible au format PDF ; 3 pages

FOIRE AUX QUESTIONS - E40267 IFM

Comment installer le raccord à bague progressive E40267 ?

Placez d'abord le presse-étoupe dans le raccord process et serrez-le. Montez ensuite la bague de serrage avant, puis la bague arrière. Vissez l'écrou moleté, insérez le capteur, serrez à la main puis marquez la position. Enfin, serrez l'écrou de 1 1/4 tour avec un outil.

Quels outils sont nécessaires pour le montage ?

Un outil de marquage et une clé plate pour l'écrou moleté. Pour le soudage, un poste à souder adapté est requis.

Peut-on réutiliser le raccord après démontage ?

Oui, le montage est répétable. Après avoir démonté le capteur (par exemple pour nettoyage), réinsérez-le et serrez l'écrou moleté à la main sans forcer.

Quelle est la profondeur d'installation recommandée pour la sonde ?

La profondeur d'installation recommandée est le centre du tuyau pour une mesure optimale.

Faut-il utiliser un joint d'étanchéité ?

Un joint d'étanchéité doit être utilisé lorsque l'application l'exige, notamment pour éviter les fuites.

Quelles précautions prendre lors du soudage du raccord ?

Le soudage doit être effectué par du personnel compétent. Pendant le soudage et le refroidissement, le capteur et la bague progressive ne doivent pas être montés. Les surfaces doivent être propres et les outils adaptés au matériau.

Comment nettoyer le capteur après utilisation ?

Démontez le capteur en desserrant l'écrou moleté, nettoyez le bout de la sonde avec un chiffon propre ou un solvant doux, puis remontez en serrant à la main.

Quels capteurs sont compatibles avec cet accessoire ?

Le raccord est conçu pour les capteurs IFM à sonde, généralement de diamètre standard. Vérifiez le diamètre de votre capteur dans la notice.

Le raccord E40267 est-il vendu avec des pièces de rechange ?

Oui, les composants individuels (bague progressive, écrou moleté, etc.) peuvent être commandés séparément auprès d'IFM.

Où télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI E40267 IFM

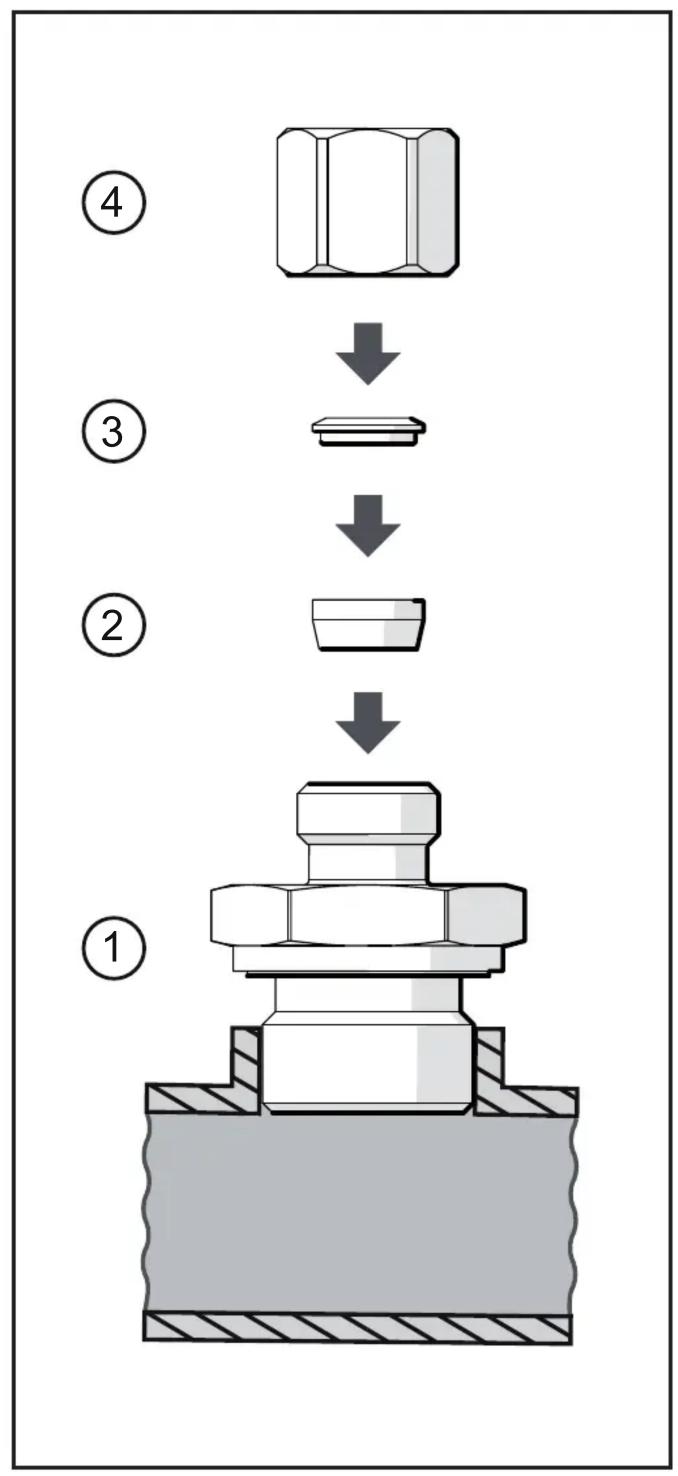

Le raccord bague progressive se compose de trois parties : presse-étoupe (1), bague de serrage avant (2), bague de serrage arrière (3) et écrou moleté (4).

1. Poser la presse-étoupe (1) dans le raccord process et serrer. Utiliser un joint d'étanchéité lorsque l'application l'exige.

En cas d'emploi de raccords à souder :

• Opération de soudage seulement par du personnel compétent. Résolution soignée et selon l'état de la technique.
• Pendant le soudage et la phase de refroidissement suivante, ni le capteur ni la bague progressive ne doit être montés.
• Les surfaces doivent être sans souillure de tout type.
• Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.

Monter la bague de serrage avant (2). Le bout effilé doit montrer vers la cône.
Monter la bague de serrage arriere (3).
Visser l'écrou moleté (4).

Insérer le capteur.

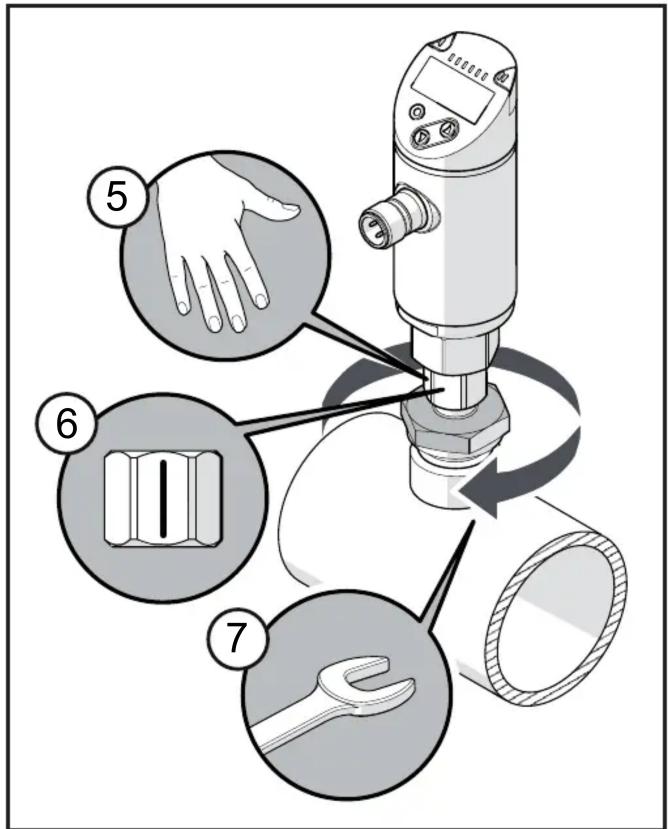

Serrer l'écrou moleté à la main (5) et marquer la position de traits (6).
Faire glisser le capteur à la profondeur d'installation souhaitée. Le tenir en position et serrer l'écrou moleté par 1 14 tours à l'aide d'un outil (7).

La bague progressive est maintainant fermement raccordée à la sonde. La profondeur d'installation ne peut plus être modifiée.

Profondeur d'installation recommandée pour la sonde de mesure : centre du tuyau.

Montage répété

Vous pouvez démonter le capteur, par ex. afin de nettoyer le bout de la sonde.

Après, réinsérer le capteur et serrer l'écrou moleté sans forcer.
