Type de produit	Kit de montage pour vanne manuelle
Marque	IFM
Modèle	E12590
Catégorie	Outil à main
Fonction principale	Fixation d'un détecteur double sur vanne manuelle
Matériaux	Acier inoxydable et plastique technique
Poids	Environ 0.3 kg
Dimensions	Variable selon configuration de montage
Alimentation	Aucune (outil manuel)
Température de fonctionnement	-10°C à 50°C
Indice de protection	IP20
Contenu du kit	Vis d'entrainement, contre-écrou, platine coudée, écrous M6x10, rondelles éventails, détecteur double, came
Instructions de montage	Percer, tarauder, visser, régler la hauteur par pas de 10 mm
Entretien	Inspection visuelle et test de fonctionnement réguliers
Sécurité	Utiliser des équipements de protection individuelle; vérifier le serrage des vis
Pièces détachées	Disponibles sur demande auprès du fabricant
Réparabilité	Réparable par un professionnel qualifié

FOIRE AUX QUESTIONS - E12590 IFM

Comment percer le trou dans la poignée de la vanne ?

Percer un trou centré dans la direction de la flèche indiquée sur la poignée. Utiliser un foret adapté à la taille de la vis d'entrainement (réf. 1). Le trou doit être perpendiculaire à la surface.

Quelle est la taille de la vis d'entrainement ?

La vis d'entrainement doit être raccourcie à la longueur nécessaire après taraudage. Le diamètre et le pas ne sont pas spécifiés, mais le kit contient une vis adaptée au modèle E12590.

Comment régler la hauteur du détecteur double ?

La hauteur se règle par pas de 10 mm en déplaçant la partie supérieure sur la platine coudée. Serrer les écrous M6x10 avec les rondelles éventails après réglage.

Que faire si le détecteur double ne fonctionne pas après montage ?

Vérifier d'abord l'inspection visuelle et le test de fonctionnement. Assurez-vous que la came (porte-drapeaux) est correctement alignée et que le détecteur est bien fixé. Si le problème persiste, contacter le service technique IFM.

Puis-je utiliser ce kit sur d'autres modèles de vannes ?

Le kit E12590 est conçu pour des vannes manuelles spécifiques. Consultez la liste de compatibilité dans la notice ou contactez IFM pour vérifier l'adaptabilité.

Comment entretenir le kit de montage E12590 ?

Effectuez régulièrement une inspection visuelle des pièces (vis, écrous, platine). Nettoyez avec un chiffon sec si nécessaire. Testez le fonctionnement du détecteur périodiquement.

Où puis-je trouver des pièces de rechange pour le kit ?

Les pièces détachées sont disponibles sur demande auprès d'IFM. Contactez le service commercial avec la référence E12590 pour obtenir des pièces comme la vis d'entrainement ou le détecteur.

Le kit est-il livré avec une notice d'utilisation ?

Oui, le kit contient une notice de montage. Vous pouvez également télécharger gratuitement la notice au format PDF sur le site notice-facile.com.

Quelle est la garantie du produit E12590 ?

IFM offre une garantie de 2 ans sur ce kit de montage, sous réserve d'une utilisation conforme aux instructions. Conservez la preuve d'achat.

Puis-je commander une notice traduite dans une autre langue ?

Oui, sur notice-facile.com, vous pouvez sélectionner votre langue et fournir votre adresse email pour recevoir une version traduite de la notice gratuitement.

MODE D'EMPLOI E12590 IFM

Notice de montage Kit de montage E125xx

FR

Montage

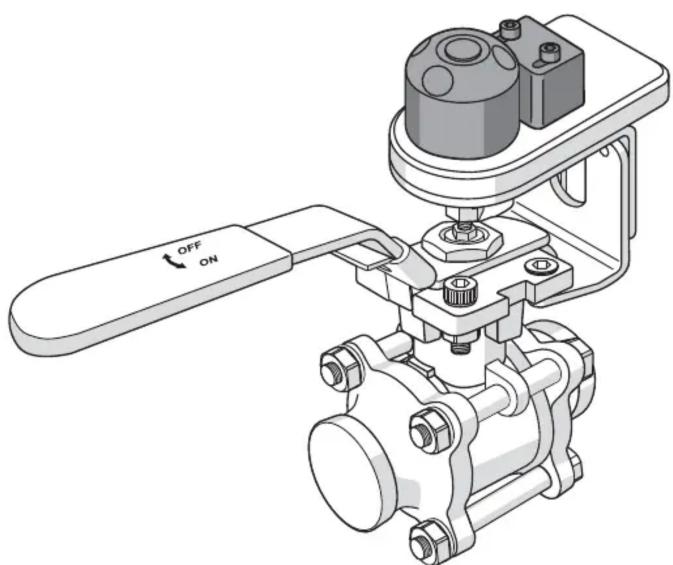

Préparation du montage • Percer un trou dans la direction de la flèche dans la poignée de la vanne manuelle. Il doit être centré et adapté à la taille de la vis d'entrainment (1). • Tarauder le trou/percé. • Raccourcir la vis d'entrainment à la longueur nécessaire.	1 2 3 4
• Visser le contre-écrou fourni sur la vis d'entrainment, puis visser la vis d'entrainment dans la poignée (1). • Monter la platine coudée sur la vanne manuelle (2).
• Fixer la partie supérieure sur la platine coudée avec les écrous M6 x 10 en utilisant les rondelles éventails. • Adapter la position en hauteur pour fixer la partie supérieure. Cela peut être effectué en pas de 10 mm (3 et 4). • Régler la vis d'entrainment à la hauteur du pont supérieure, puis tournier l'écrou auto-bloqueur vers le bas pour être solidaire à la poignée (5).
Monter le détecteur double sur la platine et lacame (came portedrapeaux) sur l'arbre (6).	6
Effectuer une inspection visuelle et un test de fonctionnement.
