E30446 - Accessoire électronique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur Bluetooth pour IO-Link
Marque	IFM
Modèle	E30446
Catégorie	Accessoire électronique
Alimentation électrique	TBTS/TBTP (très basse tension de sécurité)
Tension d'alimentation	24 V DC (selon norme IO-Link)
Interface de communication	Bluetooth 4.0 (BLE), IO-Link (port classe A)
Protocole supporté	IO-Link (ne supporte pas la version 1.0)
Portée Bluetooth	Environ 10 m (typique)
Compatibilité application	moneo|blue pour iOS (8.0+) et Android (4.3+)
Fonction d'enregistrement	Enregistreur de données autonome avec mémoire intégrée
Indicateurs LED	3 LED : jaune (communication IO-Link), vert (mode de fonctionnement), bleu (Bluetooth)
Montage	Clip de montage E89208 (fixation par vis M4 ou colliers)
Raccordement	Connecteur M12, 5 pôles (entrée) et prise M12, 4 pôles (sortie)
Type de port maître requis	Port classe A
Conditions d'utilisation	Intérieur uniquement, pas de chocs/vibrations
Entretien	Sans maintenance
Nettoyage	Avec un chiffon sec
Réparabilité	Non réparable par l'utilisateur, uniquement par le fabricant
Sécurité	Respecter les consignes de sécurité et les réglementations nationales
Cybersécurité	Protection par mot de passe contre tout accès non autorisé
Mot de passe par défaut	0000

FOIRE AUX QUESTIONS - E30446 IFM

Comment connecter l'E30446 à mon smartphone ?

Activez le Bluetooth sur votre appareil mobile, installez l'application moneo|blue depuis l'App Store ou Google Play, puis placez votre mobile à portée de l'E30446. Dans l'application, sélectionnez l'appareil et saisissez le mot de passe par défaut 0000.

Quelle application utiliser pour paramétrer l'E30446 ?

L'application moneo|blue est nécessaire pour afficher les données en direct, paramétrer l'appareil et lire les enregistrements. Elle est disponible gratuitement sur l'Apple App Store et le Google Play Store.

Que faire si la LED ne s'allume pas ?

Vérifiez l'alimentation électrique : la tension doit être conforme à la TBTS/TBTP (24 V DC). Si la LED reste éteinte, l'appareil peut être défectueux. Contactez le service après-vente IFM.

Comment modifier le mot de passe Bluetooth ?

Dans l'application moneo|blue, accédez aux paramètres de l'appareil et attribuez un nouveau mot de passe pour l'accès Bluetooth. Il est recommandé de changer le mot de passe par défaut pour des raisons de cybersécurité.

L'E30446 est-il compatible avec tous les maîtres IO-Link ?

L'appareil nécessite un port maître de classe A. Il ne supporte pas les appareils IO-Link version 1.0. Vérifiez la compatibilité de votre maître avant utilisation.

Puis-je utiliser l'E30446 en extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur. Il n'est pas adapté aux environnements avec chocs, vibrations ou humidité excessive.

Comment entretenir l'E30446 ?

L'appareil est sans maintenance. Nettoyez-le avec un chiffon sec si nécessaire. N'ouvrez jamais l'appareil ; toute réparation doit être effectuée exclusivement par le fabricant.

Que faire en cas d'erreur de communication IO-Link ?

Vérifiez le câblage et la connexion au maître IO-Link. La LED jaune clignotante indique une erreur de communication. Consultez le tableau d'affichage des LED dans la notice pour identifier le problème.

Comment réinitialiser l'E30446 ?

Aucune procédure de réinitialisation n'est décrite. En cas de dysfonctionnement, mettez l'appareil hors tension puis sous tension. Si le problème persiste, contactez le support IFM.

Quels câbles utiliser pour le raccordement électrique ?

Utilisez un câble avec connecteur M12, 5 pôles du côté IO-Link (couleurs selon DIN EN 60947-5-2 : brun, blanc, bleu, noir, gris) et un connecteur femelle M12, 4 pôles pour la sortie. Le type de port maître requis est la classe A.

MODE D'EMPLOI E30446 IFM

Notice d'utilisation Adaptateur Bluetooth

E30446

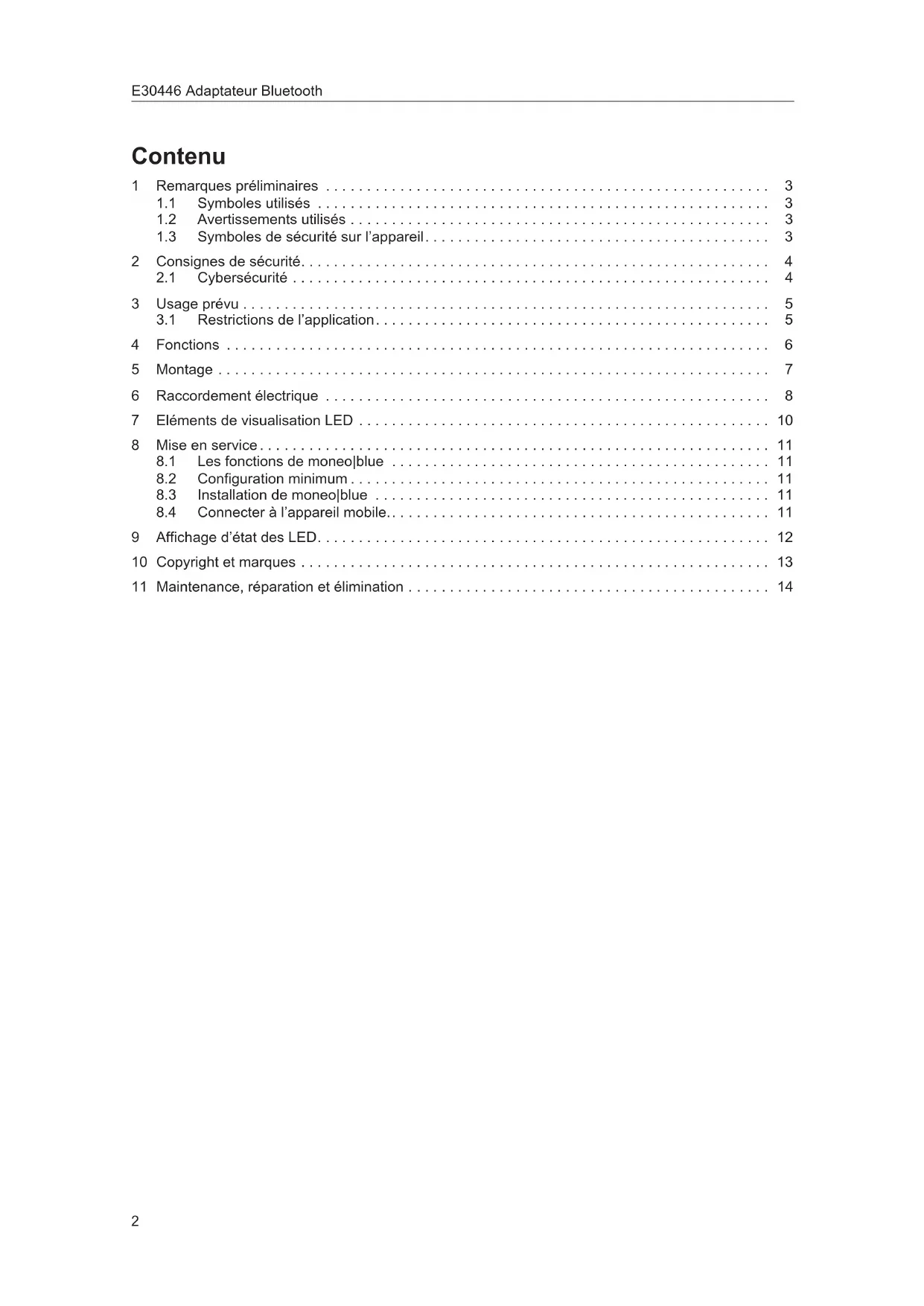

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3
1.3 Symboles de sécurité sur l'appareil.... 3

2 Consignes de sécurité. 4

2.1 Cybersécurité 4

3 Usage prévu 5

3.1 Restrictions de l'application.... 5

4 Fonctions 6

5 Montage 7

6 Raccordement électrique 8

7 Eléments de visualisation LED 10

8 Mise en service.... 11

8.1 Les fonctions de moneo|blue 11
8.2 Configuration minimum 11
8.3 Installation de moneo|blue 11
8.4 Connecter à l'appareil mobile.... 11

9 Affichage d'état des LED.... 12

10 Copyright et marques 13
11 Maintenance, réparation et élimination 14

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

ATTENTION

Avertissement sur les dommages corporels

▷ Danger de blessures légères, réversibles.

1.3 Symboles de sécurité sur l'appareil

Observer les indications du chapitre → Raccordement électrique.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

2.1 Cybersécurité

INFORMATION IMPORTANTE

Fonctionnement de l'appareil dans un environnement réseau non protégé :

▷ Un accès non autorisé en lecture et écriture est possible.
Une manipulation non autorisée sur le fonctionnement de l'appareil est possible.
▶ Limiter l'accès aux utilisateurs autorisés (par exemple accès protégé par mot de passe).
▶ Attribuer un nouveau mot de passe pour l'accès Bluetooth.

3 Usage prévu


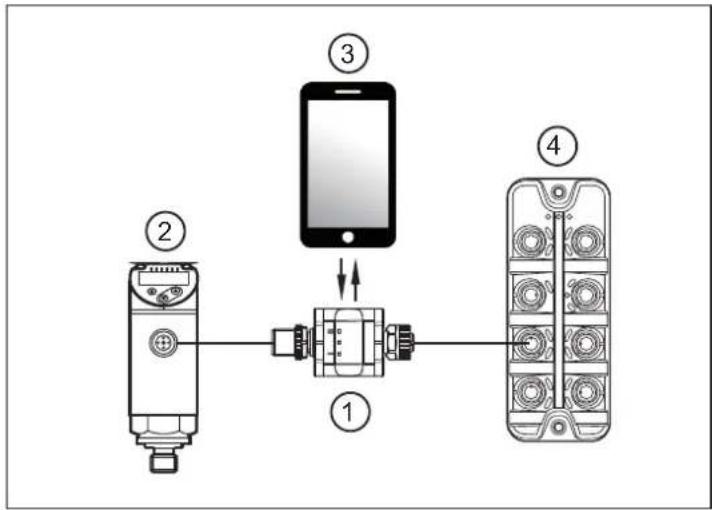

Fig. 1: Exemple d'une intégration dans le système

1:E30446
2:Appareil IO-Link
3 : Apparel mobile
4 : Maître IO-Link

3.1 Restrictions de l'application

L'appareil n'est pas approprié pour des environnements avec exigence spécifique sur la stabilité mécanique (par ex. choc/vibration).

L'appareil n'est conçu que pour une utilisation en intérieur.

Respecter les conditions d'utilisation : → Données techniques documentation.ifm.com

Les données de process reçues et envoyées via Bluetooth Mesh servent à la surveillance de l'installation et seulement dans une certaine mesure à la commande de l'installation car elles ne sont pas transmises en temps réel.

4 Fonctions

L'E30446 écoute la communication IO-Link entre un maître et un appareil et transmet les informations live via Bluetooth à un smartphone ou une tablette.

Grâce à une mémoire intégrée, l'appareil peut aussi être utilisé comme enregistreur de données autonome.

Les câbles de raccordement et leurs signaux ne sont ni interrompus, ni influencés par l'E30446 intégré. Le comportement de l'appareil dans l'installation est entièrement transparent et il n'est pas nécessaire de l'enregistrer comme participant de la communication.

Toutes les fonctions disponibles sont accessibles via l'APP moneo|blue. L'APP est disponible pour Android et iOS dans l'App-Store respectif.

L'appareil ne supporte pas les appareils IO-Link 1.0.

5 Montage

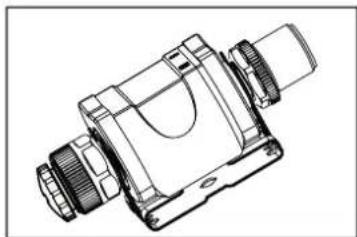

L'appareil est fixé par le clip de montage E89208.

Clip de montage (fixation par vis M4 ou colliers).

Clip de montage avec appareil fixé.

Plus d'informations sur les accessoires disponibles : www.ifm.com/fr

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

ATTENTION

Le courant d'entrée n'est pas limité.

▷ Pas de protection contre l'incendie.
Protéger les circuits.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :


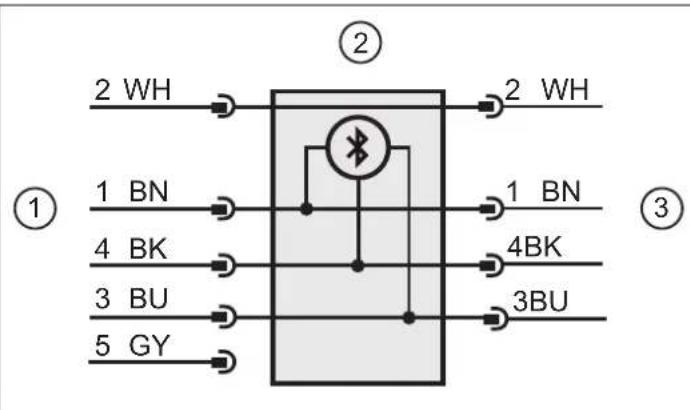

Fig. 2: Raccordement électrique

1 : connecteur M12, 5 pôles vers l'appareil IO-Link
2:E30446
3 : Prise M12, 4 pôles

Broche Couleur du fil conducteur
1 : BN brun
2 : WH blanc
3 : BU bleu
4 : BK noir
5 : GY gris
Couleurs selon DIN EN 60947-5-2

Bro-che	Entrée pour l'interface IO-Link de l'appareil
1 : L+ (raccordé)
2 : aucune fonction (raccordé)
3 : L- (raccordé)
4 : IO-Link (raccordé)
5 : non raccordé (1) / non disponible (3)

Tab. 1: Raccordement des broches

Type de port maître requis : port classe A

Un connecteur femelle à 4 pôles peut également être utilisée pour l'interface côté appareil car la broche 5 n'est pas raccordé.

7 Eléments de visualisation LED

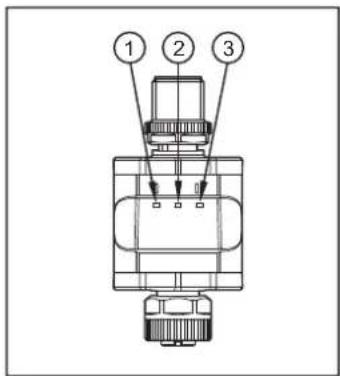

Numéro	Cou-leur	Description
1 : Jaune communication IO-Link détectée
2 : Vert appareil en mode de fonctionnement
3 : Bleu connexion Bluetooth active

8 Mise en service

8.1 Les fonctions de moneo|blue

moneo|blue permet de transmettre et d'afficher les données en direct du E30446 et de paramétrer le E30446.

Les données sauvegardées peuvent être lues via un fichier de données.

8.2 Configuration minimum

Afin d'installer moneo|blue sur un appareil mobile comme un smartphone ou une tablette une connexion internet est nécessaire. moneo|blue est disponible dans le « Apple APP Store » ou « Google Play Store ». Configuration minimum requise pour l'appareil mobile :

• Bluetooth 4.0
• Système d'exploitation iOS, version 8.0 ou supérieure
• Système d'exploitation Android, version 4.3 ou supérieure

8.3 Installation de moneo|blue

▶ Ouvrir l'Apple APP Store ou le Google Play Store.
▶ Rechercher moneo|blue.
▶ Suivre les instructions d'installation.

Lorsque l'application moneo|blue est utilisée pour la première fois, mettre à jour le catalogue IODD.

moneo|blue

8.4 Connecter à l'appareil mobile.

▶ Activer la transmission de données Bluetooth sur l'appareil mobile.
▶ Positionner l'appareil mobile dans la portée de l'E30446.
▶ Sélectionner l'E30446 souhaité.
▶ Saisir le mot de passe pour l'accès 0000.

Pour des informations sur moneo|blue voir la description de l'application.

9 Affichage d'état des LED

Description LED 1 LED 2 LED 3
Tension d'alimentation trop basse Désactivé	éteint éteint
Défaut appareil Désactivé clignote à 1 Hz	Desactivé
Aucune communication IO-Link clignote à 1	Hz allumé X
Erreur de communication IO-Link clignote à	1 Hz clignote à 1 Hz X
Enregistrement non actif	allumé	allumé X
Enregistrement actif	clignotement double	allumé X
connexion Bluetooth établie	X	allumé	allumé
prêt pour la connexion Bluetooth	X	allumé	clignotement double
aucune connexion Bluetooth active	X	allumé	éteint
Erreur Bluetooth	X	allumé	clignote à 1 Hz

x : quelconque / double flash : clignote brièvement 2x

10 Copyright et marques

Toutes les marques et raisons sociales utilisées sont soumises au copyright des sociétés respectives.

Bluetooth® :

La marque verbale et les logos sont des marques déposées de Bluetooth SIG. Inc.

Android® :

Android, Google Play et le logo Google Play sont des marques de Google Inc.

Le système d'exploitation Android® est une marque déposée de Google LLC.

Google® est une marque enregistrée de Google LLC.

Apple® :

Apple, le logo Apple, iPhone et iPod touch sont des marques d'Apple Inc., déposées aux États-Unis et dans d'autres pays. L'App Store est une marque de service d'Apple Inc.

Le système d'exploitation iOS® est une marque déposée d'Apple Inc.

11 Maintenance, réparation et élimination

L'appareil est sans maintenance.

En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
▶ Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.
Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
▶ Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.
