| Intitulé | Description |
|---|---|
| Capacité de traction | 4 tonnes |
| Type de produit | Treuil manuel |
| Utilisation principale | Levage et traction de charges lourdes |
| Matériaux de fabrication | Acier robuste |
| Dimensions | Non spécifiées |
| Poids | Non spécifié |
| Entretien | Vérifier régulièrement l'état des câbles et des mécanismes |
| Consignes de sécurité | Utiliser des gants et des lunettes de protection lors de l'utilisation |
| Accessoires inclus | Non spécifiés |
| Garantie | Non spécifiée |
FOIRE AUX QUESTIONS - Power Puller 4T GYS
Questions des utilisateurs sur Power Puller 4T GYS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Treuil manuel au format PDF gratuitement ! Retrouvez votre notice Power Puller 4T - GYS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Power Puller 4T de la marque GYS.
MODE D'EMPLOI Power Puller 4T GYS

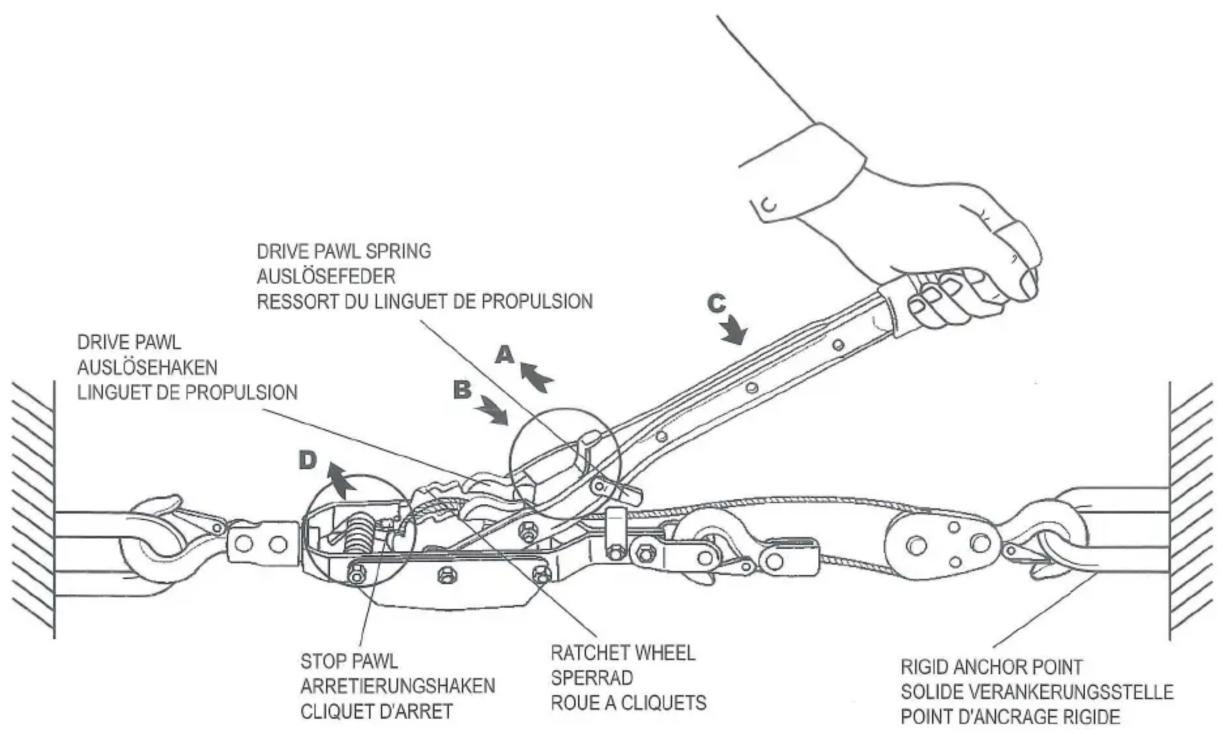

Fixer le crochet et la poulie a un point d'ancrage rigide. Appuyez sur le ressort du linguet de propulsion dans la direction de la fleche comme montre en "A". Levez la poignee et tenez fermement dans cette position "C", puis abaissez le cliquet d'arret en direction de la fleche comme montre en "D" et en meme temps tirez le treuil jusqu'au stade de relachement desire.
Engager le linguet de propulsion et la roue a cliquets en poussant le ressort de linguet dans la direction de la fleche (comme montre en "B") chaque mouvement de poignée enroulera le cable de façon à monter la charge.
TO RELEASE TENSION:
Detendre le ressort du linguet dans la direction de la fleche (comme montre en "A") poussez fermement la poignee jusqu'a u'b ce que le linguet de propulsion pousse et desengage le linguet d'arret pour liberer la dent du cliquet. Ceci abaisse la charge d'un cran. Repetez ce mouvement de la poignée pour abaisser la charge ou la tension un cran a la fois.
CAUTION:
Quand vous abaissez la charge, evitez des mouvements brutauz de la poignee, appliquez votre pression sur la poignee d'une façon egale.
| GB Specification (Cable: Double Line Use) | ||||
| Model No. | HP-111 | HP-117D, HP-121D, HP-123D | HP-147D | HP-160D |
| Working Pulling Capacity | 1000 daN | 1300 daN | 1500 daN | 1500 daN |
| Cable Diameter | 5mm(3/16") | 5mm(3/16") | 6mm(1/4") | 6mm(1/4") |
| Leverage | 15:1 | 15:1 | 15:1 | 15:1 |
| Specifications (Câble: Utilisation avec poulie double) | ||||
| No. de modele | HP-111 | HP-117D, HP-121D, HP-123D | HP-147D | HP-160D |
| Capacité de travail | 1000 daN | 1300 daN | 1500 daN | 1500 daN |
| Diamètre du câble | 5mm(3/16") | 5mm(3/16") | 6mm(1/4") | 6mm(1/4") |
| Rapport de levage | 15:1 | 15:1 | 15:1 | 15:1 |
- Verifiez le câble pour la distorsion, l'effrangement, les coupures de brins et les noeuds.
- Ne jamais tirer le câble sur un coin ou en angle. Tirer droit.
- N'entourez pas le câble autour d'un objet en le raccrochant sur lui-même.
- Connaisez le poids à tirer, n'exédez pas la capacité indiquée.
- N'employez jamais une rallonge sur la poignée.
- Laissez au minimum 3 tours de câble sur la poulie centrale.
- Si possible employez une courroie attachée autour de l'article à tirer et s'assurer d'un bon engagement du crochet et du mecanisme de l'extracteur.
- Ne pas lever de charge avec ce treuil.
