Smart Payment Box - Boîtier électronique JURA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de paiement intelligent pour machines à café professionnelles
Marque	JURA
Modèle	Smart Payment Box
Dimensions (l × h × p) sans système de facturation	Avec pieds bas : 10,4 × 30,4 × 19,5 cm ; avec pieds hauts : 10,4 × 32,4 × 19,5 cm
Poids (sans système de facturation)	2,5 kg environ
Alimentation	100-240 V ~, 50/60 Hz, 300 mA
Adaptateur secteur fourni	Oui, avec câble secteur
Fonctions principales	Gestion des paiements (monnayeur, carte, etc.) ; modes gratuit/payant ; connexion par câble ou radio (transmetteur) ; compatibilité avec machines JURA lignes W, GIGA, X
Systèmes de facturation compatibles testés	NRI G-13, Nayax VPOS, DIVA2, Kaufmann VR1, Milight5, Milight3, Msmart5, PAYTEC/Fage, Evis Legic, Dallmayr Ultimo
Interfaces	Port MDB (intégré), RS232, USB, adaptateur secteur
Indicateur LED	LED d'état sur le port MDB : allumée (mode payant normal), clignotante (mode gratuit), éteinte (erreur)
Entretien et nettoyage	Nettoyer avec un chiffon doux et un détergent non corrosif ; ne pas utiliser d'objets durs
Sécurité	Utiliser uniquement l'adaptateur secteur fourni ; surveillance des enfants ; utilisation conforme avec systèmes certifiés JURA
Pièces détachées et réparabilité	Pièces fournies : 2 clés, récipient à pièces, adaptateur secteur, câbles (RS232, USB, secteur), transmetteur avec câble, cache, logiciel PC. Aucune information sur la disponibilité des pièces détachées
Longueur du câble secteur	2 m environ
Longueur du câble RS232	1,1 m environ
Conditions ambiantes	Température 10-35 °C, hygrométrie max. 80 %
Directives conformes	RoHS, basse tension, CEM, écoconception, équipements hertziens
Fabricant	JURA Elektroapparate AG, Kaffeeweltstrasse 10, CH-4626 Niederbuchsiten

FOIRE AUX QUESTIONS - Smart Payment Box JURA

Comment installer le boîtier de paiement intelligent sur une machine à café JURA ?

Retirez le panneau arrière, branchez le câble RS232 ou le transmetteur au port MDB, puis raccordez l'adaptateur secteur. Pour une connexion radio, insérez le transmetteur dans la niche du couvercle arrière. Suivez les étapes du manuel de montage.

Quelles machines à café sont compatibles avec le Smart Payment Box ?

Toutes les machines professionnelles des lignes W, GIGA et X (sauf IMPRESSA X30/X7/X70/X95/X90 et Xs95/Xs90 avantgarde). Consultez la liste des systèmes de facturation compatibles sur www.jura.com.

Comment basculer entre le mode gratuit et le mode payant ?

Utilisez le commutateur du mode de facturation situé sur le boîtier. Position supérieure = mode gratuit (LED clignote), position inférieure = mode payant (LED allumée). Ne changez pas de mode pendant une préparation.

Que signifie le clignotement de la LED d'état ?

La LED d'état (sur le port MDB) indique : allumée fixe = mode payant normal ; clignotement lent (1s allumée/1s éteinte) = mode gratuit ; clignotement rapide = système de facturation externe actif en mode payant ; éteinte = erreur (vérifiez l'alimentation et les connexions).

Comment nettoyer le boîtier de paiement intelligent ?

Utilisez un chiffon doux et un détergent non corrosif. N'utilisez pas d'objets durs ou de produits abrasifs pour éviter d'endommager le revêtement.

Que faire si le boîtier ne s'allume pas ?

Vérifiez que la fiche secteur est branchée et que l'adaptateur secteur est correctement connecté. Si la LED reste éteinte, il peut y avoir une erreur de connexion à la machine à café ou une LED défectueuse.

Comment établir une liaison radio entre le transmetteur et la machine à café ?

Assurez-vous que le Smart Connect JURA est inséré dans la machine à café et que la distance ne dépasse pas 0,5 m. Appuyez brièvement sur le bouton de réinitialisation du Smart Connect, puis dans les 30 secondes sur celui du transmetteur. Les LED s'allument pour confirmer la liaison.

Puis-je utiliser n'importe quel système de facturation avec ce boîtier ?

Non, seuls les systèmes testés par JURA sont compatibles. La notice liste entre autres : NRI G-13, Nayax VPOS, DIVA2, Kaufmann VR1, etc. Consultez la liste actualisée sur www.jura.com.

Comment configurer les prix et les réglages du boîtier ?

Installez le logiciel PC fourni sur un ordinateur. Éteignez la machine, débranchez le câble RS232, puis reliez le boîtier au PC via USB. Allumez le boîtier et configurez-le avec le logiciel. Les modifications seront appliquées au prochain démarrage.

Que faire si la liaison entre le boîtier et la machine est rompue en mode payant ?

Tous les produits sont verrouillés et aucune préparation n'est possible. Vérifiez les connexions (câble ou radio) et redémarrez la machine. Si le problème persiste, consultez la section de dépannage du manuel.

MODE D'EMPLOI Smart Payment Box JURA

Boitier de paiement intelligent Mode d'emploi

Boitier de paiement intelligent

Table des matieres

Eléments de commande 3

Remarques importantes 4

Utilisation conforme 4

Pourvoiresecurite 4

1Votre boitier de paiement intelligent 5

2 Montage du boîtier de paiement intelligent. 5

3 Configuration du boitier de paiement intelligent 6

4 Etablissement de la liaison entre le transmetteur et la machine a café 6

5 Demontage du boitier de paiement intelligent 7

6 Mode de facturation 7

7 Indications de la LED 7

8 Caracteristiques techniques. 7

Matériel fourni. 5
Compatibility 5
Entretien 5
Montage du logement pour le système de facturation Nayax VPOS. 5
Raccordement du transmetteur (pour une connexion radio) 6
Raccordement à la machine (avec un cable) 6

Eléments de commande

Boitier de pafement intelligent

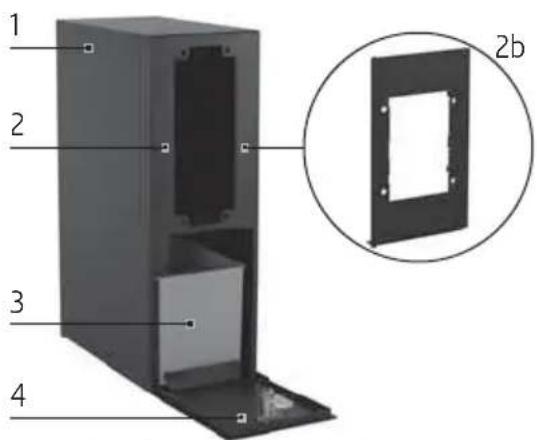

1 Boitier
2 Logement pour système de facturation (2b: Logement pour Nayax VPOS)
3 Récipient à pieces
4 Couvercle avant (verrouillable)

Port MDB (dans le boitier)

5 Interface pour système de facturation NRI G-13

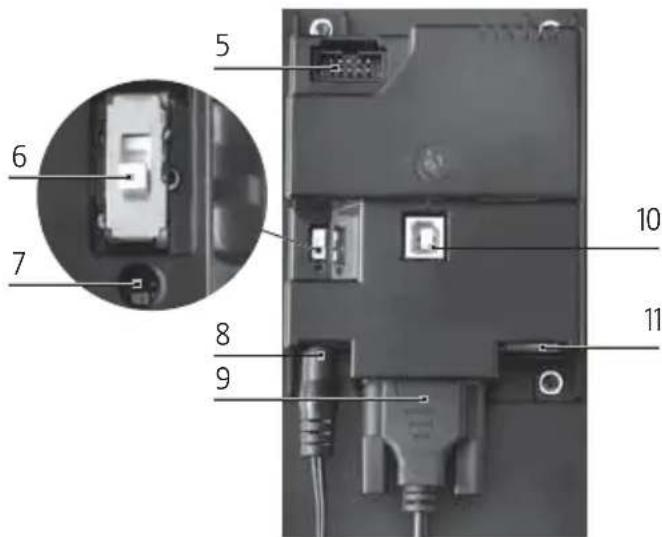

6 Commutateur du mode de facturation Position supérieure:mode gratuite Position inférieure:modepayant

7 LED d'etat
8 Raccord de l'adaptateur secteur
9 Raccord du cable RS232
10 Raccord USB (pour PC)
11 Raccord MDB

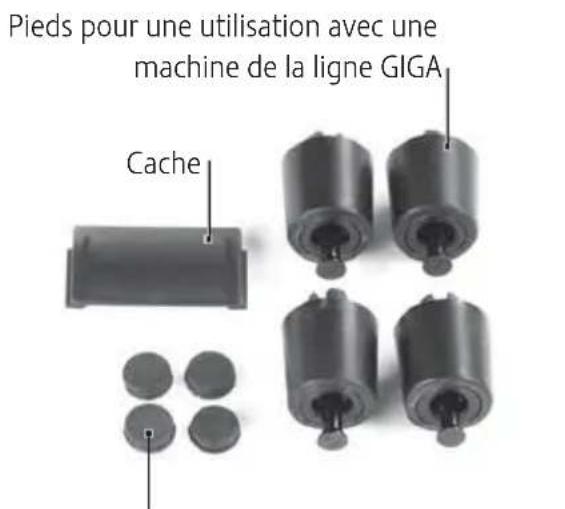

Pieds pour une utilisation avec une machine de la ligne XJ ou WE et avec d'autres machines

Remarques importantes

Utilisation conforme

Le boîtier de paiement intelligent est exclusivement concu pour être utilisé avec un système de facturation testé par JURA. Toute autre utilisation est considérée comme non conforme. JURA décline toute responsabilité relative aux conséquences d'une'utilisation non conforme.

Lisez entièrement ce mode d'emploi avant d'utiliser l'appareil et respectez-le scrupuleusement. Aucune prestation de garantie ne pourrait être invoquée pour des dommages ou défauts résultat du non-respect du mode d'emploi. Conservez ce mode d'emploi à proximate de l'appareil et remettez-le aux utilisateurs suivants.

Pour vous sécurité

Utilisez uniquement l'appareil avec l'adaptateur secteur fourni.
- Les enfants ne doivent pas jouer avec l'appareil.
- Les enfants ne doivent pas effectuer de travaux de nettoyage et de maintenance sans la surveillance d'une personne responsable.
- Les enfants de plus de huit ans peuvent faire fonctionner l'apparil sans surveillance uniquement s'ilts ont reçu des explications quant à son'utilisation sure. Ils doivent être en mesure d'identifier et de comprendre les risques d'une mauvaise'utilisation.
- Les personnes, y compris les enfants, qui, en raison de leurs capacities physiques, sensorielles ou cognitives, ou de leur inexperience ou meconnaisance, ne sont pas en mesure d'utiliser l'appareil en toute sécurité, ne sont autorisées à faire fonctionner ce dernier que sous la surveillance ou sur l'ordre d'une personne responsable.

1 Notre boîtier de paiement intelligent

Matériel fourni

Boitier (avec port MDB intégré)
- Logement pour le système de facturation Nayax VPOS
2 clés
Récipient à pieces
Adaptateur secteur
Cable secteur avec fiche secteur
Cable RS232
Cable USB
Transmetteur avec cable de connexion RS232
Cache
=Logiciel PC du boitier de paiement intelligent

Compatibilité

Le boîtier de paiement intelligent est compatible avec toutes les machines professionnelles de la ligne W, ainsi que des lignes GIGA et X (sauf l'IMPRESSA X30/X7/X70/X95/X90 et Xs95/Xs90 avantgarde).

Veuillez notes que tous les systèmes de facturation disponibles ne sont pas compatibles avec le boîtier de paiement intelligent. Le boîtier de paiement intelligent a été testé avec les systèmes de facturation suivants:

Monnayeur G-13 NRI
DIVA2 Hug-Witschi
Kaufmann Mifare-Vending-Reader VR1 PBV
Lecteur Milight5 Microtronic
Lecteur Milight3 Microtronic
Microtronic Msmart5 V7
PAYTEC/Fage Oscar/Giody
Evis Legic Gecko
Dallmayr Card System Ultimo
=Nayax VPOS

La liste la plus récente est disponible sur notre site Internet (www.jura.com).

Entretien

Pour nettoyer l'appareil, n'utilise pas de détergent corrosif ou abrasif ni d'objets durs. Le revêtement du boîtier pourrait être endommagé.

2 Montage du boîtier de paiement intelligent

Vou puevez relier le boitier de paiement intelligent à la machine à café à l'aide d'un cable ou utiliser le transmetteur fourni pour étabir une connexion radio sans fil.

Pour pouvoir raccorder le boitier de paie-ment intelligent à la machine à café, un système de facturation fonctionnel doit être monté.
Retirez le panneau arrêté du boîtier de paiement intelligent pour raccarder les différents cables au port MDB. Le matériel fourni inclut des vis permettant de refixer le panneau arrêté de l'intérieur après avoir raccardé les cables.

Montage du logement pour le système de facturation Nayax VPOS

Si vous souhaitez utiliser le système de facturation Nayax VPOS, vous doivent changier le logement qui se trouve à l'avant du boîtier de paiement intelligent.

Retirez le couvercle avant.

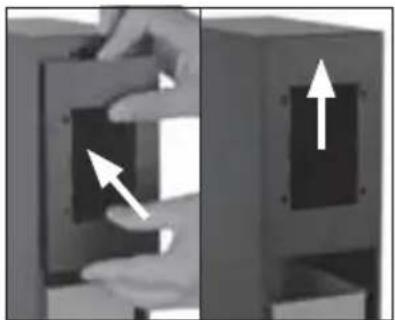

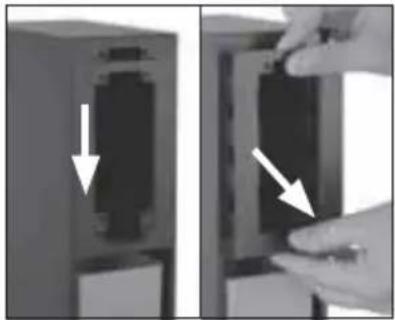

Poussez le logement vers le bas et tirez-le vers I'avant pour le dégager.

Insérez le logement pour le système de facturation Nayax VPOS et poussez-le vers le haut.

Boitier de paiement intelligent

Raccordement du transmetteur (pour une connexion radio)

Retirez le couvercle avant.
- Desserrez et retirez les deux vis du couvercle arrêté.
Poussez le couvercle arriere vers le haut.

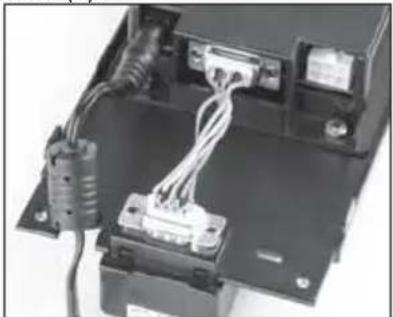

- Branchez le cable de connexion RS232 au raccord du port MDB.

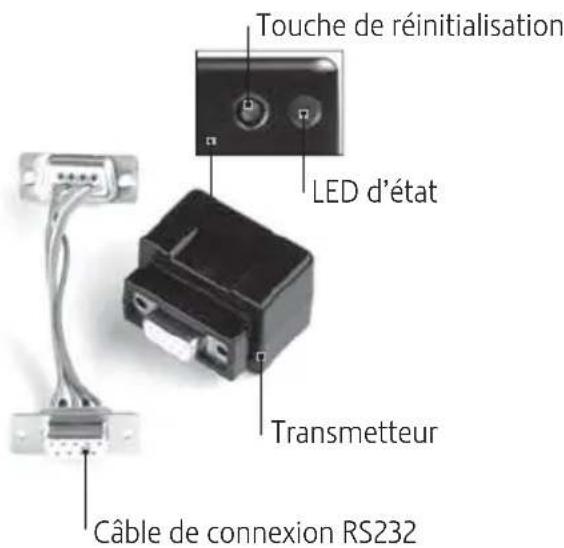

- Branchez l'autre extremité du cable de connexion au transmetteur.
Inserez le transmetteur dans la niche du couvercle arriere.
- Branchez l'adaptateur secteur sur le rapport (8).

• Mettez le couvercle arrêt en position et poussez-le vers le bas.
  Inserez et serrez les deux vis du couvercle arriere.
• Branchez la fiche secteur du boitier de paiement intelligent dans la prise de courant.
  Allumez la machine a café.

Raccordement à la machine (avec un cable)

Eteignez la machine a cafe a l'aide de l'interrupteur d'alimentation.
- Placez le commutateur du mode de facturation en position inférieure (mode payant).
Raccordez le cable RS232 à la machine à café.

Si vous utilisez le kit d'eau fraîche intelligent : raccordez le cable RS232 au mini-hub du kit d'eau fraîche intelligent.

• Branchez la fiche secteur dans la prise de courant.
  Allumez la machine a café.

3 Configuration du boîtier de paiement intelligent

La procédure suivantepresente la configuration du boîtier de paiement intelligent (p.ex.selection de la machine).

Condition: le logiciel PC du boîtier de paiement intelligent est installé et à jour.

Eteignez la machine a cafe a l'aide de l'interrupteur d'alimentation.
- Debranchez la fiche secteur du boitier de paiement intelligent de la prise de courant.
Retirez le cable RS232 (s'il est connecté).
Raccordez le boitier de paiement intelligent au PC avec le cable USB.
- Branchez la fiche secteur du boîtier de paiement intelligent dans la prise de courant. Le boîtier de paiement intelligent s'allume.
- Configurez le boîtier de paiement intelligent avec le logiciel PC.

Le mode d'emploi du logiciel PC est intégré au logiciel.

Retirez le cable USB.
Le boîtier de paiement intelligent s'éteint.
Les modifications seront prises en compte à la prochaine mise en marche.
Raccordez à nouveau le cable RS232 (si vous souhaitez étabir une connexion par cable).
Allumez la machine a café.

Yououpouvezeffectuerdesreglagesdeprix à tout moment.Pourcefaire,lamachinea café et le boitier de paiement intelligentdoiventetreallumés.

4 Etablissement de la liaison entre le transmetteur et la machine à café

Le Smart Connect JURA doit être inséré dans la machine à café
La distance entre le boitant de paiement intelligent et la machine a cafe ne doit pas exceed 0.5 m.

• Appuyez brievement sur la touche de réinitialisation du Smart Connect (p. ex. avec un stylo à bille). La LED clignote.

Boitier de paiement intelligent

• Appuyez ensuite (dans un début de 30 secondes) sur la touche de réinitialisation du transmetteur. Les LED s'allument pour indiquer que la liaison a été correctement établie.

Si la liaison entre le Smart Connect et le transmetteur est impossible à établier, il se peut que la distance entre les deux composants soit trop importante (0,5 m max.) ou que des apparciels situés entre eux perturbent le signal.

5 Démontage du boîtier de paiement intelligent

• Placez le commutateur du mode de facturation en position supérieure (mode gratuite).
  -Attendez 5 secondes environ.
  Eteignez la machine a cafe a l'aide de l'interrupteur d'alimentation.
  Débranche la fiche secteur.
  Retirez le cable RS232 (de la machine a café ou du mini-hub du kit d'eau fraîche intelligent).

6 Mode de facturation

Commutateur du mode de facturation :

Position supérieure :
L'appareil se trouve en mode gratuite.
La LED d'etat clignote.
Position inférieure :
L'appareil se trouve en mode payant.
La LED d'etat s'allume.
Le mode de facturation ne doit pas etremodifié pendant une préparation.
Si la liaison entre le boitier de paiement intelligent et la machine à café est rompue en mode payant, tous les produits sont verrouillés. Aucune préparation n'est possible.

7 Indications de la LED

La LED d'etat (7) (Port MDB):

s'allume: aucune erreur; boitier de paiement intelligent en service

ne s'allume pas: erreur (fiche secteur non branchée, système non raccordé à la machine à café ou LED défectueuse)
■clignote (1 s allumée / 1 s éteinte) : aucune erreur ; mode gratuite activé
■clignote rapidement: aucune erreur; un système de facturation externe est raccordé et activé; l'appareil se trouve en mode payant.

8 Caracteristiques techniques

Tension 100-240 V ~, 50/60 Hz
Intensité du courant 300 mA
Marque de conformité	CE
Conditions ambieltes	Hygrométrie max. 80%, température ambiente 10-35 °C
Longueur du cable secteur	2 m environ
Longueur du cable RS232	1,1 m environ
Poids (sans système de facturation)	2,5 kg environ
Dimensions (l × h × p) (sans système de facturation)	avec les pieds bas : 10,4 × 30,4 × 19,5 cm avec les pieds hauts : 10,4 × 32,4 × 19,5 cm

Le present apparéil est conforme aux CNR d'Industrie Canada applicables aux apparéils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) l'appareil ne doit pas produit de brouillage, et (2) l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.

Directives

Cet apparéil est conforme aux directives suivantes :

2011/65/UE (RoHS)
2014/35/UE (directive basse tension)
2014/30/UE (compatibilité electromagnétique)
2009/125/CE (directive sur les produits consommateurs d'énergie)
1999/5/CE (équipements hertziens et équipements terminaux de télécommunications)

JURA Elektroapparate AG, Kaffeeweltstrasse 10, CH-4626 Niederbuchsiten; www.jura.com
