Memo NFC - Non catégorisé Vemer - Notice d'utilisation et mode d'emploi gratuit

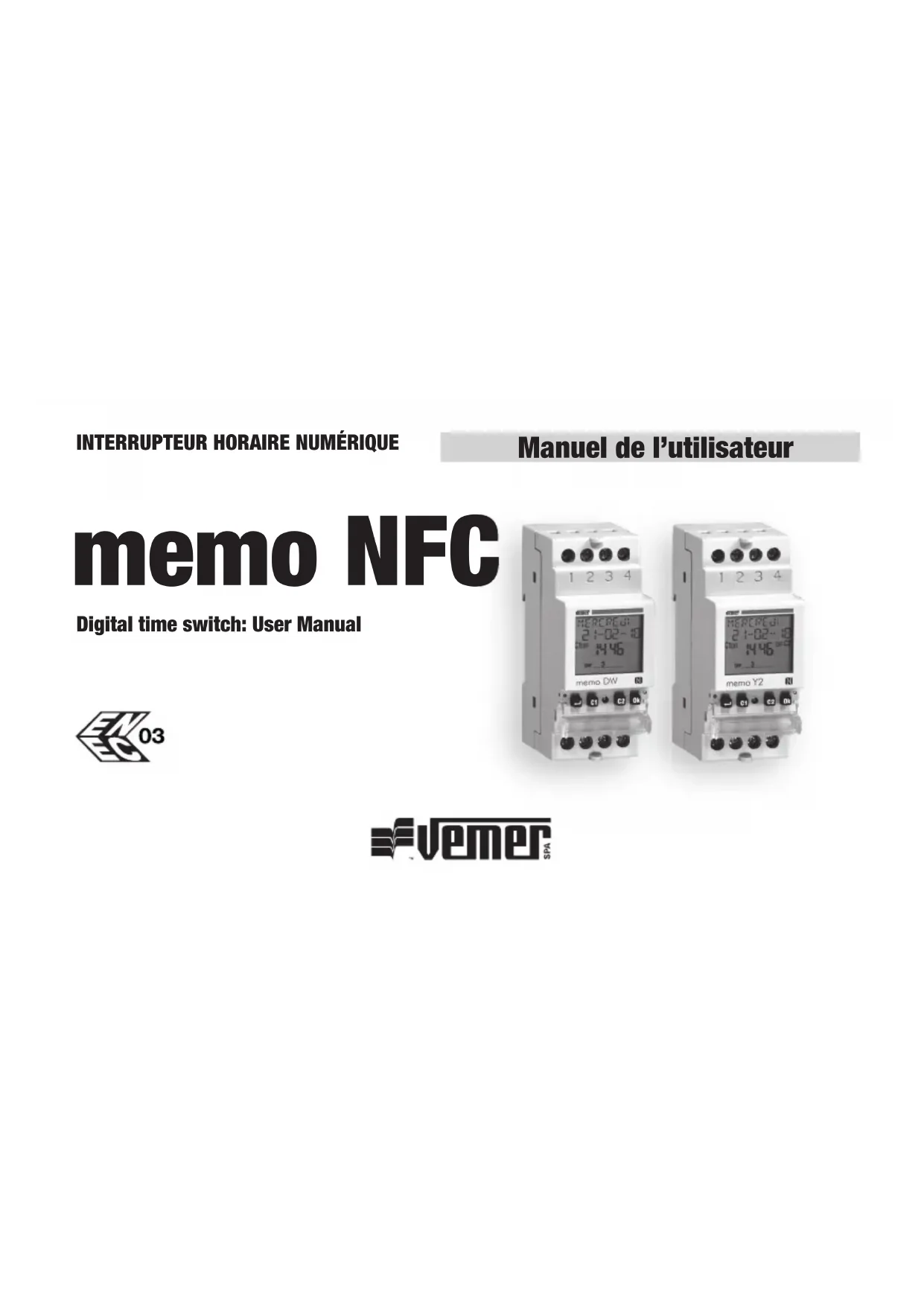

MODE D'EMPLOI Memo NFC Vemer

Manuel utilisateur memo NFC Index Q Caractéristiques techniques page 3 Q Avertissements de sécurité page 4 Q Dimensions page 4 Q Schémas de raccordement page 5 Q Description de l’écran et du clavier page 6 Q Première mise en service page 7 Q Page d’accueil (principale) page 8 Q Description du menu page 11 Q Menu paramètres page 12 Menu de réglage de la langue page 13 Menu de réglage de la date page 14 Menu de réglage de l’heure page 15 Menu de réglage du changement d’heure été/hiver page 16 Menu de réglage des commutations aléatoires page 18 Menu de réglage du code PIN de protection page 19 Q Menu programme page 20 Menu Programme: nouveau page 25 Menu Programme: nouveau horaire journalier page 26 Menu Programme: nouveau horaire hebdomadaire page 27 Menu Programme: nouveau horaire annuel page 28 Menu Programme: nouveau horaire vacances page 30 Menu Programme: vérifier page 32 Menu Programme: modifier page 34 Menu Programme: copier page 36 Menu Programme: effacer page 37 Q Menu NFC page 38 Q Menu du compteur d’heures page 40 Q Menu du reset page 42 Q Menu du firmware page 44 Q Messages d’erreurs page 45 Q Remplacement de la batterie page 46 Q Normes de référence page 46Français

Manuel utilisateur memo NFC MANUEL UTILISATEUR Les horloges numériques de la série memo sont des dispositifs électroniques pour gérer dans le temps les charges électriques .Ils permettent la programmation horaire (périodicité: quotidienne, hebdomadaire ou annuelle) et ils ont une interface NFC qui permet leur couplage avec des appareils mobiles (smartphone ou tablette). Grâce à l’application gratuite téléchargeable sur Google Play, il est possible d’effectuer la programmation et les réglages directement sur votre smartphone, puis transférer toutes les données sur l’horloge. La procédure inverse est également possible, c’est-à-dire copier la programmation d’un horloge sur votre appareil mobile. La batterie de secours vous permet de conserver les paramètres même en cas de panne de courant et peut être remplacée par le couvercle au dos de l’horloge. Les horloges de la série Memo sont des appareils électroniques qui effectuent des actions de type 1B, destinés à fonctionner dans des environnements de catégorie de surtension III et degré de pollution 2 selon la norme EN 60730-1. Code Modèle Description VE339800 memo DW Interrupteur journalier/hebdomadaire à 1 canal avec interface NFC VE341400 memo DW2 Interrupteur journalier/hebdomadaire à 1 canal avec interface NFC VE340600 memo Y Interrupteur journalier/hebdomadaire ou annuel à 1 canal avec interface NFC VE342200 memo Y2 Interrupteur journalier/hebdomadaire ou annuel à 2 canaux avec interface NFCFrançais

Manuel utilisateur memo NFC

• Batterie de secours au lithium de type 3V CR2032 (remplaçable)

• Sortie: - memo DW, memo Y: 1 relais monostable en échange avec maximum charge commutable de 16 (10) A/ 250V - memo DW2, memo Y2: 2 relais monostables en échange avec maximum charge commutable de 16 (10) A/ 250V

• Écran LCD avec rétroéclairage (actif avec alimentation de réseau électrique)

• Interface de communication NFC

• Programmes mémorisables: - memo DW, memo Y: 120 événements - memo DW2, memo Y2: 120 événements (divisibles sur 2 canaux)

• Température de fonctionnement: -20 ÷ + 50°C

• Humidité de fonctionnement: 20 ÷ 90% sans condensation

• Température de stockage: -25°C ÷ + 70°C

• Isolation: renforcée entre les parties accessibles (avant) et toutes autres terminauxFrançais

Manuel utilisateur memo NFC

AVERTISSEMENTS DE SÉCURITÉ

Pendant l’installation et l’utilisation du produit les exigences suivantes doivent être respectées:

1) Le produit doit être installé par un personnel qualifié

en suivant scrupuleusement les schémas de raccordement fournis dans ce manuel

2) Après son installation, les bornes doivent être rendues

inaccessibles sans outils spécifiques.

3) Avant d’accéder aux bornes de raccordement, vérifier

que les fils ne soient pas sous tension.

4) Ne pas brancher l’appareil ni le mettre sous tension

si l’une de ses parties est endommagée.

5) L’appareil doit être installé et mise en service

conformément aux normes des systèmes électriques en vigueur.

6) Ne pas utiliser l’appareil à des fins autres que celles

7) Dans le système électrique en amont du produit,

un dispositif de protection doit être installé contre les surintensités

8) Le produit peut être utilisé dans des environnements

avec catégorie de mesure III et degré de pollution 2, selon la Norme CEI EN 60730-1 DIMENSIONS

Manuel utilisateur memo NFC

Manuel utilisateur memo NFC DESCRIPTION DE L’ÉCRAN ET DU CLAVIER Informations générales Affichage de l’heure Indication de l’état du canal 1 / canal 2 état du canal commutations bloquées commutations aléatoires actives programme de vacances actif programme d’impulsion actif programme manuel actif Indication du jour de la semaine (DAY)

Activer l’écran Accéder au menu ESC (1 niveau en arrière) Touche “C1”: diminuer les données/menu précédent/ commutation canal 1/ verrouillage canal 1 Touche “C2”: augmenter les données / menu suivant / commutation canal 2 / verrouillage canal 2 Confirmer la sélection Réinitialisation hardware Touche “Ok” + “C1” (3 sec): commutation aléatoire du canal 1 Touche “Ok” + “C2” (3 sec): commutation aléatoire canal 2

Manuel utilisateur memo NFC

PREMIÈRE MISE EN SERVICE

• Une fois retiré de l’emballage, le memo est désactivé: appuyez sur la touche et attendez quelques instants pour activer l’écran

• La langue définie est l’italien. Pour la modifier, appuyez sur la touche pendant au moins 3 secondes. Choisissez parmi: italien, anglais, espagnol, français ou allemand et confirmez avec

• Effectuez les connexions en suivant les schémas de la page 5 de ce manuel

• Alimentez le memo: le rétroéclairage s’allume en mode permanent.

• La présence de la batterie de secours permet au memo d’avoir la date et l’heure mises à jour. Pour définir les autres paramètres, procédez comme suit: Date: - format: JJ/MM/AA - 1er jour de la semaine: lundi Changement d’heure d’été: actif - début de l’heure d’été: dernier dimanche de Mars à 02:00 heures - fin de l’heure d’été: dernier dimanche d’octobre à 03:00 heures Commutations aléatoires: - minimum: 1 minute - maximum: 5 minutes Verrouillage du clavier avec code PIN; désactivé (---) Interface NFC: activeFrançais

Manuel utilisateur memo NFC PAGE DE DÉMARRAGE (ou principale) Messages d’information - jour de la semaine - code d’identification du produit et numéro de série - état de la batterie (uniquement si déchargée)

• Appuyez sur la touche pour accéder aux menus du memo

pour changer l’état du canal 1 et du canal 2 (uniquement sur memo DW2,memo Y2)

• Uniquement si le memo n’est pas alimenté par le réseau électrique. Dans cette condition, le rétroéclairage n’est pas actif et le relais est en état d’arrêt. NOTE: l’interface NFC est active uniquement lorsque le memo affiche la page d’accueil (principale). Le champ d’action de l’interface NFC est volontairement limité: de sorte que le memo et le smartphone puissent communiquer, il est nécessaire de placer ce dernier sur l’écran du memo. messages d’information date état du relais 2 heure jour de la semaine état du relais 1Français

Manuel utilisateur memo NFC Accédez au store de votre dispositif, installez et activez l’application gratuite Memo - Vemer.Français

Manuel utilisateur memo NFC Au démarrage, l’application affiche la liste des dispositifs memo associés (Bluetooth et NFC). Pour associer un nouveau memo NFC, appuyez sur le symbole “+” en haut à droite Dans l’écran “Choisissez le type de connexion” sélectionnez NFC. Placez le smartphone sur l’écran du memo à associer. Note: chaque dispositif est identifié par le code produit (par exemple VE339800) et le numéro de série (par exemple 00000020). Ces informations peuvent être consultées à partir de la page principale du memo. Attention: assurez-vous que l’écran affiche la page principale (initiale), sinon l’interface NFC n’est pas active et le dispositif n’est pas visible. Note: un memo virtuel peut être créé à partir de cet écran. Avec un memo virtuel, il est possible de créer des programmes sans avoir un memo. La programmation et les réglages du memo virtuel peuvent être enregistrés dans l’application et puis transférés sur les memo.

L’application affiche le memo détecté: faites un tap sur le memo pour terminer l’association. Une fois la procédure terminée, le memo est ajouté à la liste des dispositifs associés. Sélectionnez le memo sur lequel agir dans la liste des dispositifs associés. L’application affiche la page de démarrage du memo sélectionné, à partir de laquelle vous pouvez: a. Créer de nouveaux programmes qui seront ensuite copiés dans le memo b. Afficher les paramètres et associer un alias (nom qui identifie le memo, tel que “memo DW Belluno”) au memo.Français

Manuel utilisateur memo NFC

Le menu “Compteur d’heures” vous permet de vérifier les heures de fonctionnement (relais activé) des charges connectées aux relais. Le menu “Reset” vous permet de réinitialiser les paramètres, les programmations effectuées, le compteur d’heures de fonctionnement. Le menu “Ver FW” vous permet de vérifier la version du firmware installé sur le dispositif. Le menu “Paramètres” vous permet de changer: langue, date, heure, heure d’été, durée minimum et maximum de l’intervalle entre deux commutations avec programme aléatoire, code PIN pour le verrouillage du clavier. Le menu “Programmation” vous permet de définir un nouveau programme ou de vérifier, copier, modifier ou effacer un programme existant. Le menu “NFC” vous permet d’activer l’interface de communication NFC.

Manuel utilisateur memo NFC

Le menu “Paramètres” vous permet de visualiser et éventuellement modifier les paramètres généraux de fonctionnement du memo, tels que: langue date heure changement d’heure d’été automatique durée de l’intervalle entre deux commutations aléatoires protection des touches par PIN

Manuel utilisateur memo NFC Menu de réglage de la langue Langues disponibles: italien, anglais, espagnol, français, allemand. Accès rapide: depuis la page principale il est possible d’accéder au réglage de la langue en appuyant sur la touche pendant au moins 3 secondes.

Manuel utilisateur memo NFC Menu de réglage de la date Modification des paramètres

Formats de date possibles: jour-mois-année ( JJ-MM-AA ), année-mois-jour ( AA-MM-JJ

année-mois-jour ( MM-JJ-AA

Choisir, par convention, le premier jour de la semaine. Par exemple, en Italie le premier jour de la semaine c’est le lundi, au Royaume-Uni c’est le dimanche.

Entrer la date: jour, mois, année.

Modification des paramètres

Manuel utilisateur memo NFC Menu du réglage de l’heure Modification des paramètres Régler l’heure: heures, minutes.

Modification des paramètres

Manuel utilisateur memo NFC Menu de réglage du changement d’heure été/hiver Le changement de l’heure d’été à l’heure d’hiver et vice versa peut avoir lieu automatiquement. Dans ce cas, le memo: - augmente d’une heure dans le passage de l’heure d’hiver à l’heure d’été - diminue d’une heure dans le passage de l’heure d’été à l’heure d’hiver Pour chaque changement il est nécessaire de préciser: la semaine du mois au cours de laquelle le changement de l’heure a lieu (première, deuxième, troisième, quatrième, dernière) le jour de la semaine (lundi: 1, mardi: 2, ...) le mois l’heure et les minutes Par exemple, en Italie l’heure d’été commence le dernier ( dERN ) dimanche ( ) de mars ( ) à heures et se termine le dernier

dERN ) dimanche ( ) d’octobre ( ) à heures.Français

Manuel utilisateur memo NFC Modification des paramètres

Choisir si activer ( ) ou désactiver ( ) le changement d’heure automatique

Régler la date et l’heure du changement d’heure d’hiver-été.

Régler la date et l’heure du changement d’heure d’été-hiver.

Modification des paramètres 2Français

Manuel utilisateur memo NFC

Modification des paramètres

Menu de réglage des commutations aléatoires La fonction “commutation aléatoire ” (activée avec la combinaison de touches décrite à la page 6) permet au relais sur lequel elle est active de commuter automatiquement et à des intervalles de temps aléatoires. Ce menu permet de définir la durée minimum et maximum de l’intervalle de temps entre deux commutations aléatoires. Par défaut, la durée minimum est de 1 minute, la durée maximum est de 5 minutes. Modification des paramètres

Régler la durée minimum. Il est possible de régler des valeurs entre 1 minute et la durée maximum.

Régler la durée maximum. Il est possible de définir des valeurs comprises entre la durée minimum et 23 h 59. Note: en réglant la durée minimum égale à la durée maximum, les commutations auront lieu à des intervalles de temps fixes.Français

Manuel utilisateur memo NFC Menu de réglage de la protection PIN Le code de protection (PIN) vous permet de verrouiller le clavier et d’empêcher les modifications par des personnes non autorisées. Lorsque la protection par code PIN est activée, en appuyant sur n’importe quelle touche, vous devez entrer le code PIN: si vous entrez le code PIN correct, le clavier se déverrouille; après 3 minutes sans appuyer sur une touche, le clavier se verrouille automatiquement. Pour activer la protection par PIN: - régler une valeur entre 000 et 999 Pour désactiver la protection par PIN: - régler “---” (situé avant 000 ou après 999) Note: si vous perdez votre code PIN, vous devez effectuer une réinitialisation de l’hardware pour déverrouiller le memo (voir page 42)

Manuel utilisateur memo NFC MENU PROGRAMME Le menu “programme” vous permet de: créer un nouveau programme vérifier les programmes créés modifier ou effacer un programme créé copier tous les programmes du canal 1 sur le canal 2 et vice versa (uniquement pour memo DW2, memo Y2) effacer tous les programmes d’un canal

Manuel utilisateur memo NFC Sélection des jours faites défiler les jours de la semaine de 1 à 7: - en appuyant sur la touche

pour passer au jour suivant sans sélectionner le jour en cours - en appuyant sur la touche pour sélectionner/désélectionner le jour en cours et passer au suivant C2 C2 C2Français

Manuel utilisateur memo NFC Types de programmes

• Programme MARCHE/ARRÊT: consiste en une commutation du relais sur ON et une commutation ultérieure du relais sur OFF. Il peut avoir une période quotidienne (tous les jours avec les mêmes modalités), hebdomadaire (chaque semaine avec les mêmes modalités), annuel (tous les années avec les mêmes modalités. Disponible uniquement sur memo Y et memo Y2).

• Programme IMPULSION ON: il s’agit d’une commutation du relais sur ON pour une durée maximum de 59 secondes. Il peut avoir une période quotidienne (tous les jours avec les mêmes modalités), hebdomadaire (chaque semaine avec les mêmes modalités), annuel (tous les années avec les mêmes modalités. Disponible uniquement sur memo Y et memo Y2).

• Programme IMPULSION OFF: il s’agit d’une commutation du relais sur OFF pour une durée maximum de 59 secondes. Il peut avoir une période quotidienne (tous les jours avec les mêmes modalités), hebdomadaire (chaque semaine avec les mêmes modalités), annuel (tous les années avec les mêmes modalités. Disponible uniquement sur memo Y et memo Y2).

• Programme VACANCES: il s’agit d’une période de temps délimitée par une heure de début et une heure de fin pendant laquelle toutes les commutations programmées (de ce canal) sont désactivées. Le relais reste en position OFF (vacances OFF) ou en position ON (vacances ON). Important: les impulsions ON et OFF ne peuvent pas coexister sur le même canal (si une impulsion ON est déjà présente, il n’est pas possible d’enregistrer une impulsion OFF et vice versa). Important: les programmes vacances ON et les programmes vacances OFF ne peuvent pas coexister sur le même canal (si un programme vacances ON est déjà présent, il n’est pas possible d’enregistrer un programme vacances OFF et vice versa).Français

Manuel utilisateur memo NFC Priorités des programmes La priorité des programmes définit comment le memo gère le cas où des programmes avec des périodes différentes s’exécutent dans le même moment (1 indique une priorité plus élevée). Programme Date* (année spécifique) Annuel (mois spécifique, n’importe quelle année) Mensuel (n’importe quel mois, n’importe quelle année) Hebdomadaire Journalier Vacances 1 Impulsion 2 3 4 5 6 On/Off 7 8 9 10 11

• Date: sélectionnez le jour, le mois, l’année (programme exécuté “une fois dans la vie du produit”). Si le mois n’est pas spécifié, le programme s’exécute tous les xx jours de tous les mois de l’année spécifiée.Français

Manuel utilisateur memo NFC Priorité des programmes marche/arrêt Dans le cas où, sur le même canal, il y a des programmes marche/arrêt avec une période différente (quotidienne, hebdomadaire ou annuel) à effectuer le même jour, seul le programme avec la priorité la plus élevée s’exécute. Programme vacances Le programme vacances commence et se termine exactement aux heures spécifiées. À partir de cet exemple, il est possible de voir que l’événement quotidien du lundi n’est pas exécuté parce que pendant le même jour est prévu le début du programme hebdomadaire (même si le programme journalier du lundi commence et se termine avant le début du programme hebdomadaire). Au lieu de cela, s’exécute le programme journalier du dimanche parce que c’est le seul en cours pour ce jour-là. Programme journalier Programme hebdomadaire Programme exécuté Programme journalier Programme vacances Programme exécutéFrançais

Manuel utilisateur memo NFC Menu Programme: nouveau Choisir le canal à programmer (uniquement pour memo DW2 et memo Y2)

Choisir le canalFrançais

Manuel utilisateur memo NFC Insérer les paramètres du programme

Menu Programme: nouveau horaire journalier Paramètres du programme - marche/arrêt: heure de marche et heure d’arrêt - impulsion ON: heure et durée de l’impulsion (max 59 secondes) - impulsion OFF: heure et durée de l’impulsion (max 59 secondes)Français

Manuel utilisateur memo NFC Insérer les paramètres du programme

Menu Programme: nouveau horaire hebdomadaire Paramètres du programme - marche/arrêt: jour (ou jours)* et heure de marche, jour (ou jours) et heure d’arrêt - impulsion ON: jour (ou jours)* et heure de l’impulsion, durée de l’impulsion (max 59 secondes) - impulsion OFF: jour (ou jours)* et heure de l’impulsion, durée de l’impulsion (max 59 secondes)

• voir “Sélection des jours” à la page 21Français

Manuel utilisateur memo NFC Insérer les paramètres du programme

Menu Programme: nouveau horaire annuel Paramètres du programme - marche/arrêt: jour (ou jours)* et heure de marche, jour (ou jours) et heure d’arrêt - impulsion ON: jour (ou jours)* et heure de l’impulsion, durée de l’impulsion (max 59 secondes) - impulsion OFF: jour (ou jours)* et heure de l’impulsion, durée de l’impulsion (max 59 secondes)

• voir “Comment choisir le jour (ou les jours) dans un programme annuel” à la page 29Français

Manuel utilisateur memo NFC Comment choisir le jour (ou les jours) dans un programme annuel pour régler le programme: dans la première, deuxième, troisième, quatrième ou dernière semaine du mois dans le/les jour(s) (lundi, ...) de la semaine qui vient d’être spécifiée du mois spécifié ( pour tous les mois) de l’année spécifiée ( pour toutes les années) pour régler le programme le dernier jour: de tous les mois de toutes les années du mois YY spécifié de toutes les années de tous les mois de l’année ZZ spécifiée du mois YY spécifié de l’année ZZ spécifiée pour régler le programme au jour XX (1,2,3...): de tous les mois de toutes les années du mois YY spécifié de toutes les années de tous les mois de l’année ZZ spécifiée du mois YY spécifié de l’année ZZ spécifiée Note: dans ce cas, le programme vacances doit commencer et se terminer le même jour. Sinon, il sera signalé

Manuel utilisateur memo NFC Insérer les paramètres du programme

Menu Programme: nouveau horaire vacances VACANCES OFF: le relais reste OFF du début à la fin du programme. VACANCES ON: le relais reste ON du début à la fin du programme. Paramètres du programme - début du programme - fin du programmeFrançais

Manuel utilisateur memo NFC Comment choisir le jour (ou les jours) dans un programme vacances pour régler le programme: dans la première, deuxième, troisième, quatrième ou dernière semaine du mois dans le/les jour(s) (lundi, ...) de la semaine qui vient d’être spécifiée du mois spécifié ( pour tous les mois) de l’année spécifiée ( pour toutes les années) pour régler le programme le dernier jour: de tous les mois de toutes les années du mois YY spécifié de toutes les années de tous les mois de l’année ZZ spécifiée du mois YY spécifié de l’année ZZ spécifiée pour régler le programme au jour XX (1,2,3...): de tous les mois de toutes les années du mois YY spécifié de toutes les années de tous les mois de l’année ZZ spécifiée du mois YY spécifié de l’année ZZ spécifiée Note: dans ce cas, le programme vacances doit commencer et se terminer le même jour. Sinon, il sera signalé

Manuel utilisateur memo NFC Indication de l’espace occupé dans la mémoire (76 sur 120)

Menu Programme: vérifier Comment vérifier un programme choisir le canal (uniquement pour memo DW2, memo Y2) choisir la période: journalière, hebdomadaire, annuelle, vacances. choisir le type: marche/arrêt, impulsion ON, impulsion OFF. Note: un programme nécessite de plusieurs écrans pour être affiché: - appuyez sur la touche pour passer de la première à la deuxième partie du même programme - appuyer sur les touches

pour passer d’un programme à un autreFrançais

Manuel utilisateur memo NFC Choisir le canal Choisir la période Choisir le type Vérifier programmes

Manuel utilisateur memo NFC Menu Programme: modifier Comment modifier ou effacer un programme choisir le canal (uniquement pour memo DW2, memo Y2) choisir la période: journalière, hebdomadaire, annuelle, vacances. choisir le type: marche/arrêt, impulsion ON, impulsion OFF. Note. Un programme nécessite l’affichage de plusieurs écrans: - appuyez sur la touche pour passer de la première à la deuxième partie du même programme - appuyez sur les touches

pour passer d’un programme à un autre Pour modifier: appuyez longuement (au moins 3 secondes) sur la touche Pour effacer: appuyez longuement (au moins 3 secondes) et simultanément les touches

Indication de l’espace occupé dans la mémoire (76 sur 120)Français

Manuel utilisateur memo NFC Modifier/ effacer programmes Choisir la période Choisir le type Choisir le canal

Manuel utilisateur memo NFC Menu programme: copier (uniquement pour memo DW2 et memo Y2) Le menu “copier” vous permet de copier les programmes d’un canal (canal origine) vers l’autre canal (canal de destination). Note: les programmes précédemment enregistrés sur le canal de destination seront effacés.

Copier programmesFrançais

Manuel utilisateur memo NFC Menu programme: effacer Le menu «effacer» vous permet d’effacer tous les programmes enregistrés sur le canal spécifié. Note: pour effacer un seul programme, voir le menu “modifier” (page 34).

Manuel utilisateur memo NFC MENÙ NFC Le menu NFC vous permet d’activer ou de désactiver l’interface NFC. Pour activer l’interface NFC: activer NFC ON Pour désactiver l’interface NFC: activer NFC OFF De cette manière, aucune communication ne peut avoir lieu entre votre appareil et le memo. Le memo fonctionne avec les paramètres et les programmes déjà définis; toute modification ou création de nouveaux programmes doit être fait en agissant directement sur le clavier du memo. Attention: pour que l’interface NFC soit active, le memo doit afficher la page principale (voir page 8). L’interface NFC donc n’est pas active pendant la navigation dans les menus du memo. Pour assurer une communication stable, posez le smartphone sur l’écran du memo.Français

Manuel utilisateur memo NFC

Manuel utilisateur memo NFC

MENU COMPTEUR D’HEURES

Le menu «compteur d’heures» permet de visualiser les heures d’utilisation (relais ON) des charges connectées. La valeur maximum du compteur est de 99999 heures (environ 11 ans); atteint la limite maximum, le compteur se réinitialise automatiquement. Pour réinitialiser un compteur:

1. sélectionnez le canal souhaité (uniquement pour memo DW2 et memo Y2)

2. appuyez sur la touche

pendant 3 secondes jusqu’à ce que l’écran affiche“

3. confirmez en appuyant sur la touche

(appuyez sur la touche pour quitter sans réinitialiser) Note: il est possible de réinitialiser tous les compteurs en même temps à partir du menu “Reset” (voir page 42).Français

Manuel utilisateur memo NFC

Manuel utilisateur memo NFC MENU RESET Le menu “reset” vous permet de restaurer l’état initial de l’appareil. Réinitialisations disponibles: Reset paramètres: efface tous les paramètres définis (à l’exception de la langue et du code PIN) Reset programmes d’heures: efface tous les programmes horaires enregistrés Reset programmes vacances: efface tous les programmes de vacances enregistrés Reset compteur d’heures: réinitialise les compteurs d’heures de tous les canaux Reset tout: effectue toutes les réinitialisations susmentionnées et efface la langue et le code PIN de protection Il existe également une autre réinitialisation, de type hardware, qui permet de redémarrer l’appareil s’il répond à des pressions sur les touches de manière inattendue, sans perdre les réglages/programmations effectués (seules la date et l’heure sont perdues). Pour effectuer un reset hardware:

1. appuyez sur la touche “R” avec un objet pointu

Le reset hardware est également utile si vous oubliez le code PIN de protection. La réinitialisation, en fait, déverrouille le clavier pendant 3 minutes, le temps suffisant pour accéder au menu approprié et consulter/désactiver le code PIN.

Manuel utilisateur memo NFC

Manuel utilisateur memo NFC MENU FIRMWARE Affiche la version du firmware installé sur l’appareil, où: 022 représente l’indice de révision 05 représente le mois 20 représente le jour

Manuel utilisateur memo NFC

Pendant le réglage des programmes, en cas d’incohérence, peuvent apparaître les messages d’erreur suivants: Événements ON et OFF avec une fréquence différente (chaque événement ON doit avoir un événement OFF) Événements ON et OFF concomitants du même programme Deux ou plusieurs événements ON consécutifs du même programme / Deux ou plusieurs événements OFF consécutifs du même programme Date invalide Mémoire insuffisante Essayer de définir une impulsion ON sur un canal dans lequel une impulsion OFF est déjà stockée (voir page 25) Essayer de définir une impulsion OFF sur un canal dans lequel une impulsion ON est déjà stockée (voir page 25) Essayer de définir un programme vacances ON sur un canal dans lequel un programme vacances est déjà stocké (voir page 30) Essayer de définir un programme vacances OFF sur un canal où un programme vacances est déjà stocké (voir page 30) Essayer de définir un programme vacances avec des événements ON et OFF pendant des jours différents de la semaine (voir page 31) Erreur d’accès à la mémoire*

• Dans ce cas, effectuez un reset hardware (voir page 42). Si l’erreur persiste, contactez le service d’assistance technique Vemer (tél. +39.0439.879885).Français

Manuel utilisateur memo NFC

La conformité aux Directives Européennes 2014/35/EU (LVD) 2014/30/UE (E.M.C.D.) est déclaré en référence à la Norme harmonisée:

Lorsque la batterie est presque déchargée, la première ligne de l’écran affichera bAttERIE

Dans ce cas, remplacez la batterie dès que possible. Utilisez uniquement des piles de type CR2032. Pour remplacer la batterie: - débranchez l’alimentation - retirez le couvercle du compartiment des piles en le tournant dans le sens antihoraire et remplacez la batterie - remonter le couvercle en le tournant dans le sens horaire - connecter l’alimentation Attention: n’utilisez pas d’objets métalliques (tels que tournevis) pour retirer la batterie car cela pourrait provoquer l’annulation de la réserve de charge et en conséquence la date et l’heure seront perdues. Attention: afin de ne pas perdre le réglage de la date et de l’heure, il est nécessaire de remplacer la batterie dans 60 secondes (en l’absence d’alimentation électrique). Jeter les piles épuisées en respectant la réglementation des lois en vigueur en matière d’élimination des déchets dangereuxMKIS00966-011-FR 09-2020 Vemer S.p.A. I - 32032 Feltre (BL) • Via Camp Lonc, 16 e-mail: info@vemer.it - web site: www.vemer.it
