Dumper - Remorque de jardin Texas - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Dumper Texas au format PDF.
| Type de produit | Coupe-fil à roues (type remorque de jardin) |
| Marque | Texas |
| Modèle | Dumper |
| Largeur de travail | 60 cm |
| Hauteur de travail | 3,5 - 6,5 cm (ajustable) |
| Diamètre du fil nylon | 4 mm |
| Longueur du fil nylon | 55 cm (deux fils de chaque côté) |
| Poignée ajustable | Oui |
| Poids | 31,4 kg |
| Inclinaison maximale | 15 % |
| Distance de sécurité | 10 mètres |
| Alimentation | Essence (non spécifié mais typique) |
| Montage requis | Oui, suivre les illustrations |
| Entretien | Nettoyage à l'eau, séchage et huilage de l'arbre |
| Pente maximale d'utilisation | 15 % |
| Zones de sécurité | Ne pas déplacer en marche hors zone, arrêter si quitté |
| Réparabilité | Pièces détachées disponibles via le fabricant |
| Garantie | Non spécifiée, consulter le certificat CE |
FOIRE AUX QUESTIONS - Dumper Texas
Questions des utilisateurs sur Dumper Texas
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Remorque de jardin au format PDF gratuitement ! Retrouvez votre notice Dumper - Texas et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Dumper de la marque Texas.
MODE D'EMPLOI Dumper Texas
FR Manuel d'utilisation

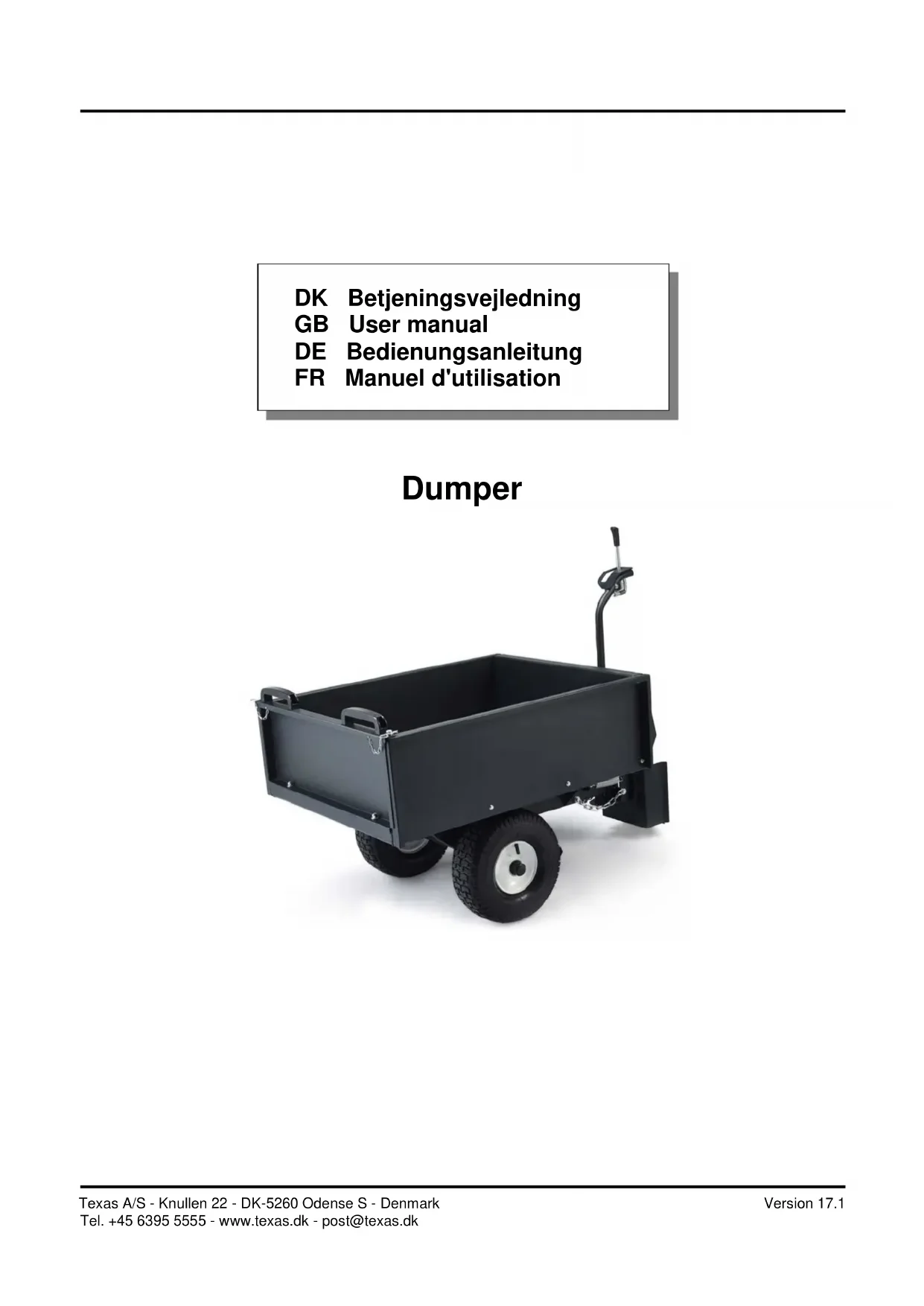

Dumper
Table des matières FR - Manuel d'utilisation original
Table des matières FR - Manuel d'utilisation original ...... 6
Montage 6
Utilisation....6
Ajustement de l'angle du coupe fil.... 6
Ajustement de la hauteur de coupe.... 6
Nettoyage....6
Spécifications 6
Certificat de conformité CE.... 8
Montage
Suivez une par une les étapes de montage indiquées dans les illustrations :
(Le modèle actuel peut être différent des illustrations.)
- Identification de la machine
A. Poignée supérieure
B. Ajustement de l'angle
C. Unité de montage rapide
D. Capuchon de protection
E. Boîtier d'engrenage
F. Protection
G. Tête pour coupe fil
- Fixez le cache de protection à la protection du coupe fil à l'aide de boulons.
Suivez la procédure indiquée dans l'illustration 6.
-
Réglez la poignée d'ajustement de l'angle comme indiqué dans l'illustration 2.
-
Ajustez le fil nylon.
Suivez la procédure indiquée dans l'illustration 4.
Le fil nylon a une longueur de 55 cm et doit toujours être installé en tant que jeu entier. Deux fils doivent être fixés de chaque côté de la tête pour coupe fil.
Utilisation
Retirez tous les corps étrangers de la zone avant d'utiliser l'appareil. Les pierres, le verre, les branches et d'autres éléments similaires peuvent endommager l'appareil. Vérifiez également que tous les boulons sont bien fixés et resserrez-les si nécessaire.
Démarrez l'appareil conformément aux instructions. Tenez-vous à l'écart des parties mobiles de l'appareil lors du démarrage.
⚠️ Ne déplacez pas l'appareil lorsque celui-ci est en marche si vous êtes en dehors de la zone de sécurité.
⚠ Arrêtez l'appareil lorsque vous quittez la zone de sécurité, comme indiqué dans l'illustration 7.
TOUTE PERSONNE N'UTILISANT PAS L'APPAREIL DOIT RESPECTER UNE DISTANCE DE SÉCURITÉ DE 10 MÊTRES PAR RAPPORT À CELUI-CI.
L'appareil peut fonctionner avec presque tous les types de végétation. La tête pour coupe fil de l'appareil tourne dans le sens des aiguilles d'une montre ; les matériaux sont donc éjectés vers la droite.
L'appareil présente un centre de gravité bas et un empattement large. Il est ainsi adapté aux travaux en pente jusqu'à une inclinaison de 15 %. Attention : N'utilisez pas l'appareil sur des pentes dont l'inclinaison excède 15 %, car il ne sera pas assez lubrifié et risque donc d'être endommagé.
La charge de travail de l'appareil ne doit pas dépasser la capacité du coupe fil. Pour cela, maintenez toujours la tête pour coupe fil à une vitesse de rotation constante. Évitez de réduire la vitesse de rotation de la tête pour coupe fil.
Ceci peut être un signe de surcharge.
Ajustement de l'angle du coupe fil
Suivez la procédure d'ajustement indiquée dans l'illustration 5.
Ajustement de la hauteur de coupe
Suivez la procédure d'ajustement indiquée dans l'illustration 3.
Vous pouvez ajuster la hauteur de coupe de la tête pour coupe fil. La hauteur de coupe est de 65 mm si le fil nylon est positionné en haut et de 35 mm si le fil nylon est positionné en bas.
Utilisez une clé hexagonale de 3 mm.
Nettoyage
L'appareil doit être nettoyé après utilisation. Utilisez un tuyau d'arrosage pour rincer la terre et la crasse. Séparez la tête pour coupe fil de l'arbre et nettoyez les résidus d'herbe, etc. Nettoyez le numéro de série à l'aide d'un chiffon humide, sinon ce dernier risque d'être endommagé. Évitez d'utiliser un nettoyeur haute pression.
Séchez toujours minutieusement l'arbre du coupe fil après son nettoyage et terminez en essuyant l'arbre avec de l'huile pour réduire la corrosion de celui-ci.
La corrosion de l'arbre peut entraver l'ajustement de la hauteur de la tête pour coupe fil.
Spécifications
| Largeur de travail | Max. 60 cm |
| Hauteur de travail | 3,5-6,5 cm |
| Fil nylon | 4 mm |
| Poignée ajustable | Oui |
| Poids | 31,4 kg |
Producent • Manufacturer • Hersteller • producteur
