MODE D'EMPLOI UAS 585 KATHREIN

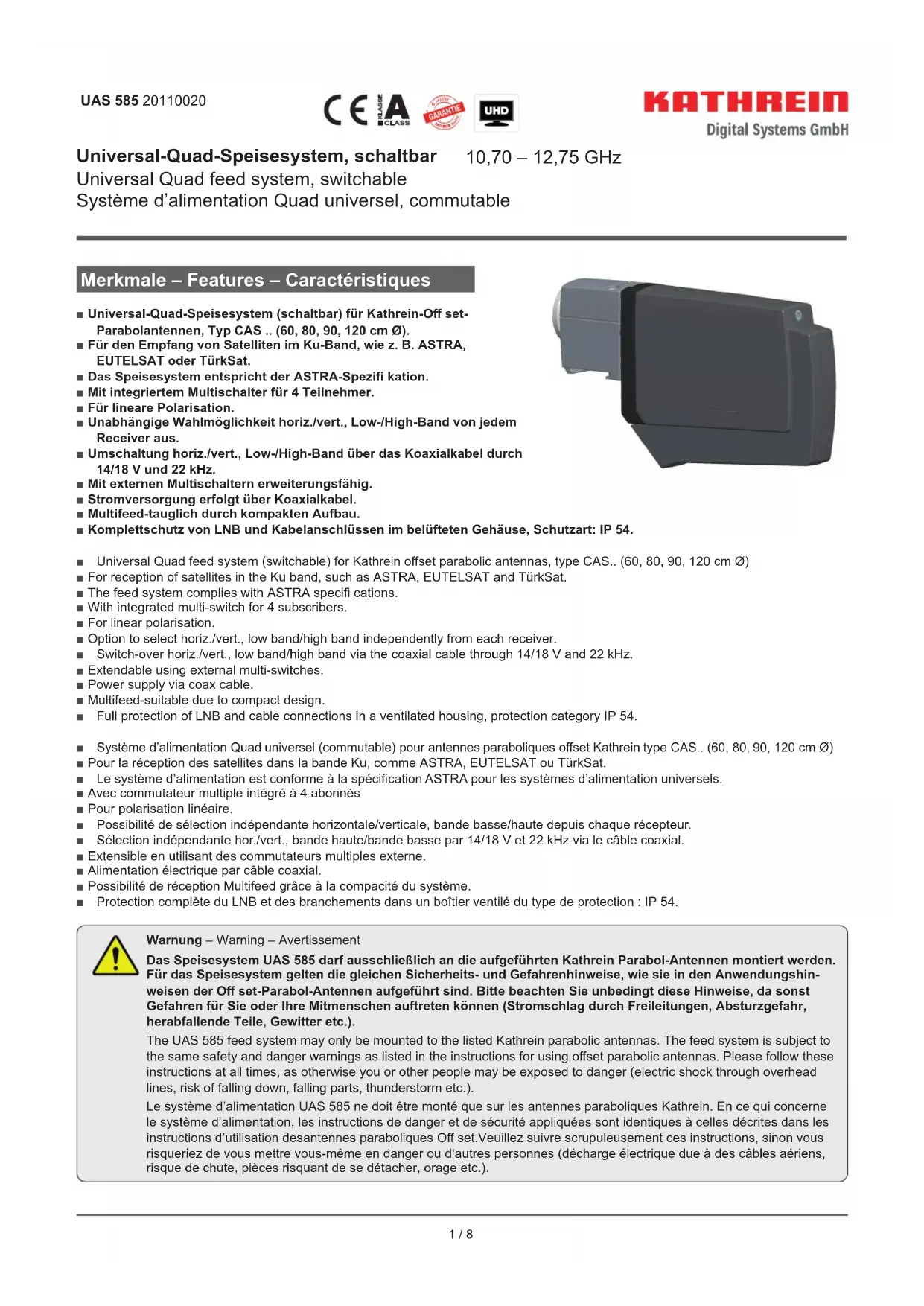

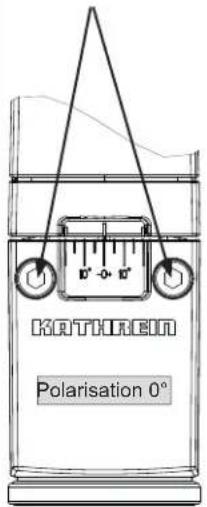

Torque: max. 4.5 Nm. Ajustage de la polarisation (Fig. 2) Relever la valeur d’ajustage de polarisation du tableau en page 7. Au cas où la valeur est diff érente de la valeur préajustée de 0°, procéder comme suit:

1. Desserrer les deux vis à six pans creux (S).

2. Tourner le système d’alimentation pour régler le repère de réfé-

rence sur la valeur indiquée dans le tableau de préréglage de la polarisation (voir la fi g. 2)

3. Serrer les vis à six pans creux (S) de manière homogène en alter-

1. Desserrer la vis à six pans creux (S) à l’extrémité arrière du capot

jusqu’à ce que celui-ci puisse être déverrouillé d’une légère pression vers le bas ① et retiré ②. Avis Si le système d’alimentation est remplacé et qu’une nouvelle installation de l’antenne est eff ectuée, poursuivez d’abord par le point « Orientation de l’antenne satellite » puis revenez au point « Branchement des câbles ».

2. Monter les connecteurs F joints sur le câble Kathrein type LCD 95,

111 ou 115 (voir la fi gure) et les raccorder au LNB.

3. En cas d’utilisation avec une commutateur multiple en aval, s’assurer

de la bonne correspondance des sorties (tension d’alimentation uniquement par la sortie LNB 1).

4. Amener les câbles raccordés vers l’avant et les enfoncer latéralement

dans le support de câbles (voir l’agrandissement au bas de la fi g. 3).

5. Mettre en place le capot qui doit entrer dans la gorge et s’enclencher

Positionnement de l’antenne satellite (Fig. 4) Avis Si seul le système d‘alimentation est remplacé, l‘orien- tation de l‘antenne est inutile.

1. Procéder à l’alignement de l’antenne selon le tableau Azimut/Eleva-

tion livré avec la tête.

2. Rechercher un satellite (voir tableau azimut/élévation livré avec la

tête) en tournant l’antenne autour de son axe Azimut jusqu’on a trouvé le niveau le plus élévé (en cas d’utilisation d’un mesureur de champ satellite Kathrein (MSK...) ou jusqu’à l’on a obtenu la meilleure intensité/qualité du signal (alignement sans mesureur de champ satellite) (voir fi g. 5).

3. Ajuster maintenant l’élévation à l’aide du niveau le plus élévé ou de

la meilleure intensité/qualité du signal.

4. Contrôler à nouveau l’ajustage Azimut et réajuster si nécessaire.

5. Serrer tous les éléments de fi xation conforme au moment de torque

prescrit (voir avis de montage pour l’antenne parabolique).

6. Poursuivez avec le point « Branchement des câbles » (point 2 de

ensure that an ideal reception situation is given. Proceed in a similar manner to optimise the elevation. Etant donné que le lobe de rayonnement de l’antenne n’est que légèrement incliné au niveau du maximum, la intensité/qualité du signal devrait être satisfaisante. Il se peut pourtant que l’antenne à gauche ou à droite se trouve « tout juste encore » orientée sur cette réception. Dès les premières oscillations du tube de positionnement de l’antenne, ladite bonne intensité/qualité du signal peut chuter sur les fl ancs abrupts du lobe de rayonnement. Pour éviter ceci, l’installation de réception doit être réglée sur le milieu du maximum du niveau. Pour le réglage à l’aide d’un récepteur de mesure satellite Kathrein (MSK...) procéder comme suit :

1. Marquer le milieu de la cheville du mât.

2. Pivoter l’antenne vers la gauche, jusqu’à ce qu’une chute de niveau par ex. de 8 dB

intervienne. Reporter la marque de la cheville du mât sur le mât.

3. Pivoter l’antenne vers la droite, jusqu’à ce qu’une chute du niveau de 8 dB intervienne.

Reporter la marque de la cheville du mât sur le mât.

4. Puis placer la marque de collier du mât exactement au milieu des marques du mât. De
