Type de produit	Transducteur de pression différentielle pour systèmes de ventilation
Marque / Modèle	Soler & Palau / TDPS
Dimensions (L x l x H)	75 x 36 x 91 mm
Poids	Environ 150 g
Matériau du boîtier	Plastique technique (non spécifié précisément)
Alimentation	24 V AC ou 14-28 V DC
Plages de pression réglables	8 plages de -50/+50 Pa à 0-2500 Pa (réglage par micro-interrupteur SW2)
Signaux de sortie	0-10 V DC, 2-10 V DC, 0-20 mA ou 4-20 mA (sélectionnable par DIP1)
Précision	1,5% × valeur mesurée + 0,3% × plage fixée + 2,5 Pa
Temps d'amortissement	0,4 s ou 10 s (sélectionnable par DIP2)
Pression maximale admissible	20 kPa
Température de fonctionnement	-20 à +40 °C (continu), -30 à +50 °C (transitoire)
Indice de protection	IP54
Connecteurs de pression	2 × ø6,2 mm
Section de câble max.	4 × 1,5 mm²
Longueur de câble max.	50 m (séparé des câbles d'alimentation)
Fonctions principales	Mesure de pression différentielle dans les réseaux de ventilation, contrôle et régulation via régulateur/PLC
Affichage LED	LED verte (alimentation OK / hors plage) et LED jaune (pression >50 Pa / étalonnage en cours)
Étalonnage à zéro	Par interrupteur SW3 (déconnecter les tubes d'abord)
Montage	Surface plane, tubes par le bas, orientation quelconque
Entretien	Nettoyer l'extérieur avec un chiffon sec ; aucun entretien interne nécessaire
Sécurité	Ne pas dépasser 20 kPa ; respecter la température ; ne pas immerger
Pièces détachées et réparabilité	Non spécifié par le fabricant ; remplacer l'appareil en cas de défaut
Informations générales	Notice d'utilisation gratuite disponible au format PDF ; langue française

FOIRE AUX QUESTIONS - TDPS Soler & Palau

Comment installer le transducteur de pression TDPS ?

Fixez l'appareil sur une surface plane à l'aide de vis. Raccordez les tubes de pression par le bas en respectant la polarité (+ pour la pression la plus haute, - pour la plus basse). Ouvrez le boîtier en appuyant sur la languette (fig. 3). Raccordez le câble signal aux bornes 2 ou 4 selon le type de sortie choisi (fig. 3 et 5).

Comment régler la plage de pression du TDPS ?

Utilisez les micro-interrupteurs DIP SW2 (fig. 3 et 4). 8 positions sont disponibles : de -50/+50 Pa (position 0) à 0-2500 Pa (position 7). Les positions au-delà de 7 correspondent à 0-2500 Pa. Si la pression réelle dépasse la plage réglée, la LED verte clignote.

Comment sélectionner le signal de sortie (tension ou courant) ?

Actionnez le micro-interrupteur DIP1 (SW1) sur la position Off pour 0-10 V ou 0-20 mA, ou sur On pour 2-10 V ou 4-20 mA. La borne de sortie correspondante est la 2 pour la tension et la 4 pour le courant (fig. 3 et 5).

Comment régler le temps d'amortissement ?

Le micro-interrupteur DIP2 (SW1) permet de choisir entre 0,4 s (OFF) et 10 s (ON). Le transmetteur mesure la pression plusieurs fois et fournit une moyenne, atténuant ainsi les fluctuations.

Comment effectuer l'étalonnage à zéro du TDPS ?

Assurez-vous que les pressions aux connecteurs + et - sont égales (arrêtez le ventilateur ou débranchez les tubes). Activez l'étalonnage en appuyant sur l'interrupteur SW3 (fig. 3). La LED jaune clignote pendant 3 secondes, indiquant que l'étalonnage est en cours.

Que signifie chaque couleur de LED ?

LED verte allumée = alimentation correcte ; clignotante = pression hors de la plage réglée ; éteinte = pas d'alimentation. LED jaune allumée = pression différentielle >50 Pa ; clignotante = étalonnage à zéro en cours ; éteinte = pression <50 Pa.

Que se passe-t-il si on inverse les tubes de pression ?

Si les tubes + et - sont inversés, la pression mesurée sera hors de la plage (valeur négative ou non représentative) et la LED verte clignotera. Il faut les connecter correctement : le tube de pression la plus élevée sur +, le plus faible sur -.

Quelle est la pression maximale supportée par le TDPS ?

La pression maximale absolue est de 20 kPa. Ne pas dépasser cette valeur sous peine d'endommager le capteur.

Quelles sont les conditions de température pour le TDPS ?

Pour un fonctionnement continu : -20 °C à +40 °C. Pour un fonctionnement transitoire (court terme) : -30 °C à +50 °C. L'élément de mesure est compensé en température pour garantir la précision dans cette plage.

Comment raccorder le câble d'alimentation et de signal ?

Utilisez un câble 4 fils max. 1,5 mm². Raccordez l'alimentation (24 V AC ou 14-28 V DC) aux bornes prévues. Le signal de sortie se raccorde à la borne 2 (tension) ou 4 (courant) selon la configuration DIP (fig. 3). Le câble peut mesurer jusqu'à 50 m et doit être séparé des câbles d'alimentation pour éviter les perturbations.

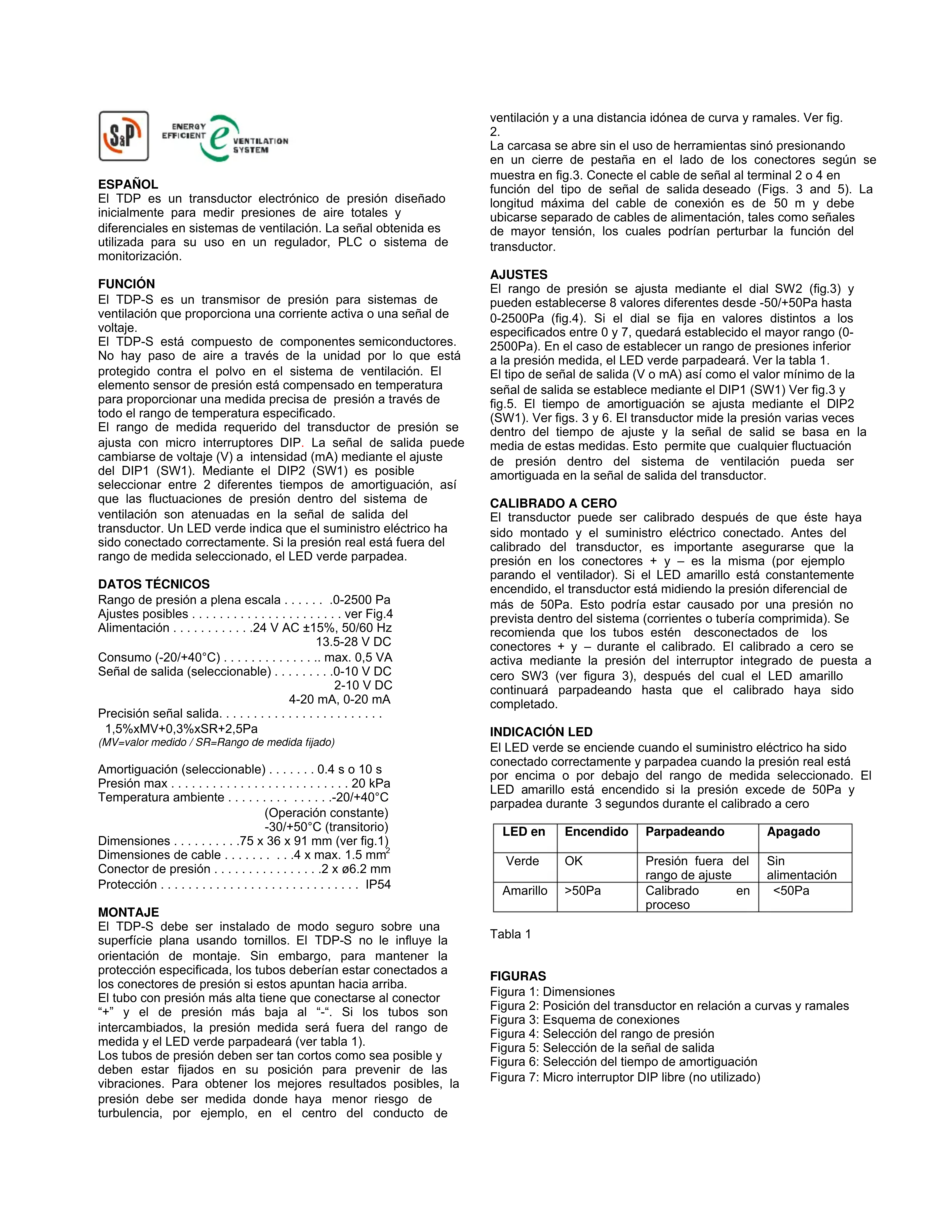

MODE D'EMPLOI TDPS Soler & Palau

Le TDP-S est une sonde électronique de pression prévue pour mesurer les pressions totales et différentielles dans les systèmes de ventilation et pour le contrôle et la régulation via un régulateur, un PLC ou une installation de contrôle.

FONCTIÓN

Le TDP-S es un transmetteur de pression pour système de ventilation qui envoie un signal, courant ou tension, proportionnel à la mesure de pression.

Le TDP-S est composé par des semi-conducteurs. L'air ne passe pas dans le boitier et est donc protégé contre la poussière du système de ventilation. L'élément de mesure de la pression est compensé en température afin de fournir une mesure précise sur la plage de température spécifiée.

La plage de mesure de pression requise est réglée par des micro-interrupteurs DIP. Un micro-interrupteur DIP1 (SW1) permet de régler le signal de sortie soit sur tension (V) soit sur intensité (A). Un micro-interrupteur DIP2 (SW1) permet de sélectionner 2 différents temps d'amortissement faisant que les fluctuations de pression dans le système de ventilation sont atténuées au niveau du signal de sortie. Une LED verte indique que l'alimentation électrique est correctement raccordée. Si la pression réelle est hors de la plage de mesure sélectionnée, la LED verte clignote

DONNEES TECHNIQUES

Plage de pression sur échelle complète . . 0-2500 Pa

Réglages possible ....... voir Fig.4

Signal de sortie (à sélectionner)....0-10 V DC

2-10 V DC

4-20 mA, 0-20 mA

Précision signal de sortie ....

1,5%×MV+0,3%×SR+2,5Pa

(MV=valeur mesurée / SR=plage de mesure fixée)

Amortissement (à sélectionner) ..... 0.4 s or 10 s

Pression max 20 kPa

Température ambiante .....-20/+40°C

(Opération constante)

-30/+50°C (transitoire)

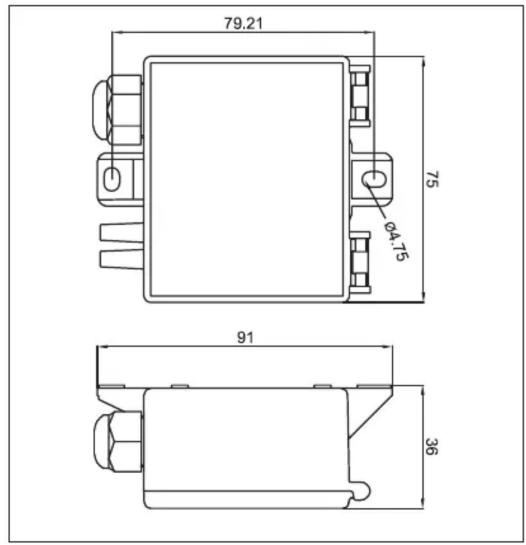

Dimensions .....75 x 36 x 91 mm (voir fig.1)

Dimensions du câble .....4 x max. 1.5 mm ^2

Connecteur de pression .....2 x ø6.2 mm

Protection IP54

MONTAGE

Le TDP-S doit être fixé correctement sur une surface plane avec des vis. L'orientation de TDP-S n'influe en rien la mesure de pression. Néanmoins, dans le but de maintenir le degré de protection spécifié, les tubes de mesure de la pression doivent être raccordés aux connecteurs de pression de bas en haut.

Le tube ayant la pression la plus élevée doit être connecté au connecteur « + » et celui de pression la plus faible au connecteur « - ». Si les tubes sont inversés, la pression mesurée sera hors de la plage de mesure et la LED verte clignotera (voir table 1). Les tubes de pression doivent le plus courts possibles et doivent être fixés pour éviter les vibrations. Pour obtenir le meilleur résultat possible, la pression doit être mesurée en un point où le risque de turbulences est le plus faible, par exemple, au centre d'un conduit de ventilation et à distance d'un coude ou d'une dérivation. Voir fig.2.

Le boitier s'ouvre sans l'aide d'un outil mais en appuyant sur la languette se situant du côté des connecteurs comme indiqué

fig.3. Raccorder le câble du signal à la borne 2 ou 4 en fonction du type de signal de sortie choisi (fig. 3 et 5). Le câble du transmetteur peut avoir jusqu'à 50m de longueur et doit être séparé des câbles d'alimentation car les signaux de tension pourraient perturber la fonction du transmetteur.

REGLAGES

La plage de pression se règle avec le sélecteur SW2 (fig. 3) offrant 8 possibilités différentes entre -50/+50Pa jusqu'à 0-2500Pa (fig.4). Si le sélecteur est réglé sur une valeur distincte à celles spécifiées entre 0 et 7, le transmetteur lira le réglage correspondant à la position 7 (0-2500Pa). Si le transmetteur est réglé sur une plage de pression inférieure à la pression à mesurer, la LED verte clignote. Voir table 1.

Le type de signal de sortie (V ou mA) et la valeur minimale du signal de sortie se règlent avec le micro-interrupteur DIP1 (SW1).

Voir figures 3 et 5. Le temps d'amortissement se règle à l'aide d'un micro-interrupteur DIP2 (SW1). Voir figures 3 et 6. Le transmetteur mesure la pression plusieurs fois au cours du temps de réglage et le signal de sortie se base sur la moyenne de ces mesures. Ceci permet d'atténuer au niveau du signal de sortie du transmetteur, toute fluctuation de pression dans le système de ventilation.

ETALONNAGE A ZERO

Le transmetteur peut être étalonné après avoir été monté et alimenté. Avant d'étalonner le transmetteur il est important de s'assurer que la pression dans les connecteurs + et – est la même (par exemple en arrêtant le ventilateur). Si la LED jaune est constamment allumée, c'est que le transmetteur est entrain de mesurer une pression différentielle de plus de 50Pa. Ceci pourrait être du à une pression imprévue dans le système (courant d'air ou conduit comprimé). Il est recommandé de déconnecter les tubes de pression des connecteurs + et – durant l'étalonnage. L'étalonnage à zéro s'active au travers de l'interrupteur intégré de mise à zéro SW3 (voir figure 3), après quoi la LED jaune continuera de clignoter jusqu'à la fin de l'étalonnage.

INDICATION DES LED

La LED verte s'allume quand l'alimentation électrique est connectée correctement et clignote quand la pression réelle est supérieure ou inférieure à la plage sélectionnée. La LED jaune est allumée si la pression dépasse les 50Pa et clignote durant 3 secondes pendant l'étalonnage à zéro.

LED	Allumée	Clignotante	Eteinte
Verte	OK	Pression hors de la plage de réglage	sans alimentation
Jaune	>50Pa	Etalonnage en cours	<50Pa

Table 1

FIGURES

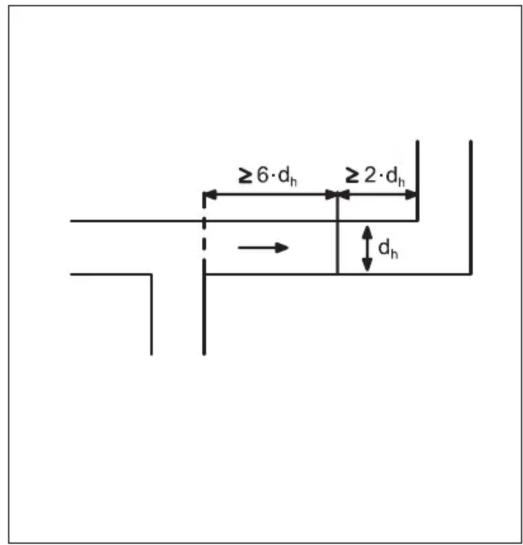

Figure 2: Position du transmetteur dans le réseau

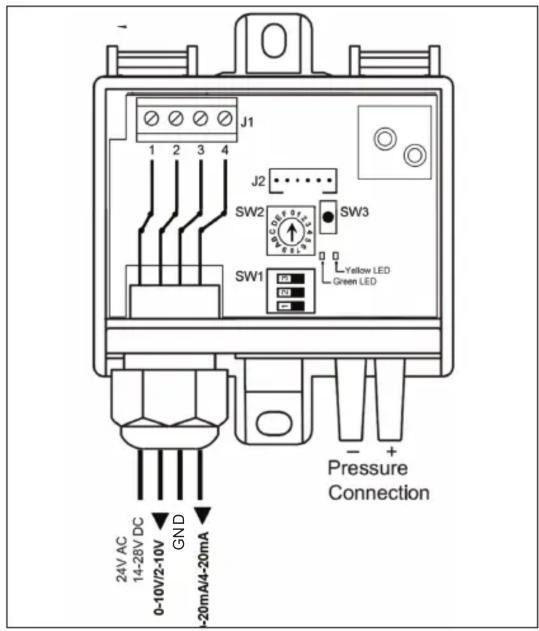

Figure 3: Schéma de raccordement

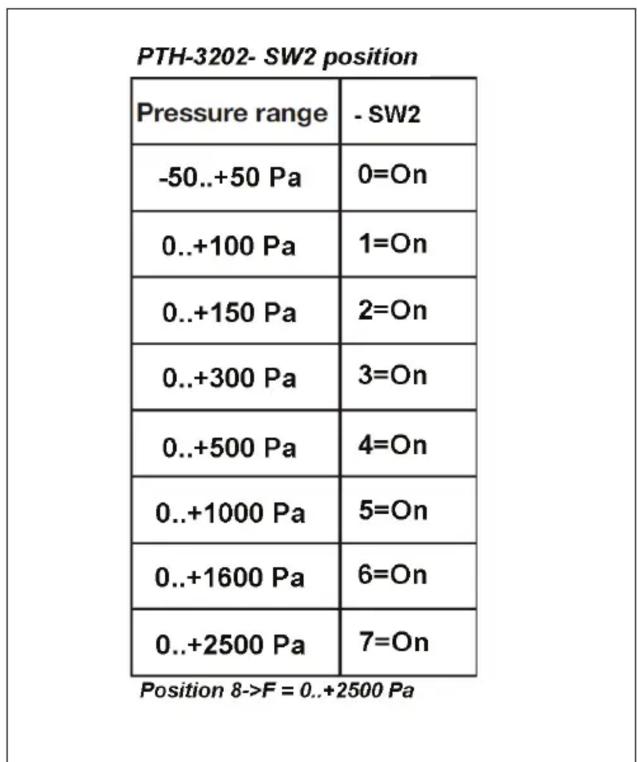

Figure 4: Sélection de la plage de pression

Figure 5: Sélection du signal de sortie

Figure 6: Sélection du temps d'amortissement

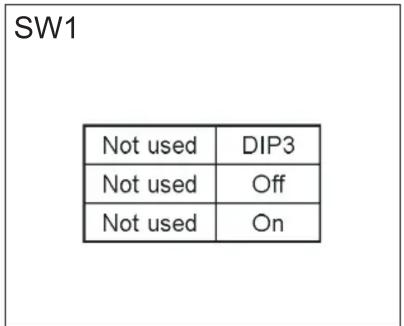

Figure 7: Micro-interrupteur DIP libre

Fig. 1

79.21 75 ØA-75 91 36

Fig.2

≥6·dh ≥2·dh dh

Fig.3

J1 1 2 3 4 J2 SW2 SW3 SW1 Yellow LED Green LED - + Pressure Connection 24V AC 14-28V DC 0-10V/2-10V GND -20mA/4-20mA

Fig.4

PTH-3202- SW2 position Pressure range - SW2 -50..+50 Pa 0=On 0..+100 Pa 1=On 0..+150 Pa 2=On 0..+300 Pa 3=On 0..+500 Pa 4=On 0..+1000 Pa 5=On 0..+1600 Pa 6=On 0..+2500 Pa 7=On Position 8->F = 0..+2500 Pa

Fig.5

Output	DIP1	Terminal
0-10V	Off	Terminal 2
2-10V	On
0-20mA	Off	Terminal 4
4-20mA	On

Damping	DIP2
0,4 Sec	Off
10 Sec	On

Fig.7 Fig.6

SW1 Not used DIP3 Not used Off Not used On
