Type de produit	Prise électrique coaxiale (prise coupleur directionnel)
Marque	Kathrein
Modèle	ESU 36
Référence	21110022
Dimensions (approx.)	85 x 85 x 40 mm
Poids unitaire	0,1 kg
Poids par emballage (10 pièces)	1,0 kg
Système compatible	Monocable selon EN 50494
Plage de fréquence	47-68 MHz (B I), 87,5-108 MHz (FM), 118-470 MHz (VHF), 470-862 MHz (UHF), 950-2150 MHz (Sat)
Atténuation de raccordement TV	14 dB
Atténuation de raccordement Radio	15 dB
Atténuation de raccordement Sat	14 dB
Affaiblissement de transmission VHF/UHF	0,7 dB (VHF), 0,8 dB (UHF)
Affaiblissement de transmission Sat	1,5 dB
Découplage VHF/UHF	> 42 dB
Découplage Sat	> 32 dB
Passage de tension continue	Oui, via raccordement Sat vers ligne principale (max. 20 V/400 mA, signal 22 kHz et DiSEqC)
Protection	Déconnexion automatique du récepteur non conforme EN 50494, fusible électronique, diodes de découplage
Montage	Par vis et griffes, pour boîtiers sous crépi de 55-65 mm
Installation	Intérieur, endroits secs, réservée aux techniciens spécialisés
Outils nécessaires	Couteau ou dénudeur, tournevis Philips n°1 ou plat 5×0,8 mm
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas toucher les pointes des griffes (blessure). Veiller à ne pas court-circuiter le conducteur intérieur avec la tresse.

FOIRE AUX QUESTIONS - ESU 36 KATHREIN

Quelle est la fonction principale de la prise ESU 36 ?

La prise ESU 36 est une prise coupleur directionnel pour systèmes monocable (EN 50494). Elle permet de distribuer les signaux TV, radio et satellite sur une seule ligne, avec une atténuation de 14 dB (TV) et 15 dB (Radio).

Quels types de signaux peut-elle transmettre ?

Elle transmet les signaux VHF (118-470 MHz), UHF (470-862 MHz), FM (87,5-108 MHz), bande I (47-68 MHz) et satellite (950-2150 MHz).

Comment raccorder le câble à la prise ?

Ouvrez le clapet, raccordez le conducteur intérieur, refermez le clapet puis serrez la vis. Ensuite, tournez la prise avec le câble à 180°, placez-la dans le boîtier et fixez-la avec les griffes.

Quelle protection contre les dysfonctionnements du récepteur ?

Si le récepteur n'utilise pas le jeu d'instructions monocable DiSEqC selon EN 50494, la prise coupe la tension du raccordement Sat vers l'entrée après environ 400 ms, protégeant ainsi l'installation.

Peut-on utiliser cette prise dans un système en étoile ?

Oui, elle est conçue pour les systèmes de bouclage et de distribution en étoile des installations monocable selon EN 50494. Cependant, pour une distribution en étoile pure, le modèle ESU 34 est plus adapté.

Quelle est la tension maximale admissible sur le passage continu ?

Le passage de tension continue via le raccordement Sat vers la ligne principale supporte un maximum de 20 V / 400 mA, avec signal 22 kHz et DiSEqC.

Faut-il utiliser une résistance terminale ?

Pour les modèles ESU 33, 36 et 37, il est recommandé d'utiliser la résistance terminale ERA 14 en bout de ligne pour terminer le système.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un couteau ou d'un outil de dégainement et d'un tournevis Philips n°1 ou plat 5×0,8 mm.

Comment nettoyer la prise ESU 36 ?

Nettoyez la prise avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager les composants.

Est-ce que la prise est compatible avec les récepteurs DiSEqC ?

Oui, elle est compatible avec le protocole DiSEqC et les signaux 22 kHz, mais le récepteur doit utiliser le jeu d'instructions monocable DiSEqC selon EN 50494 pour éviter la coupure de protection.

MODE D'EMPLOI ESU 36 KATHREIN

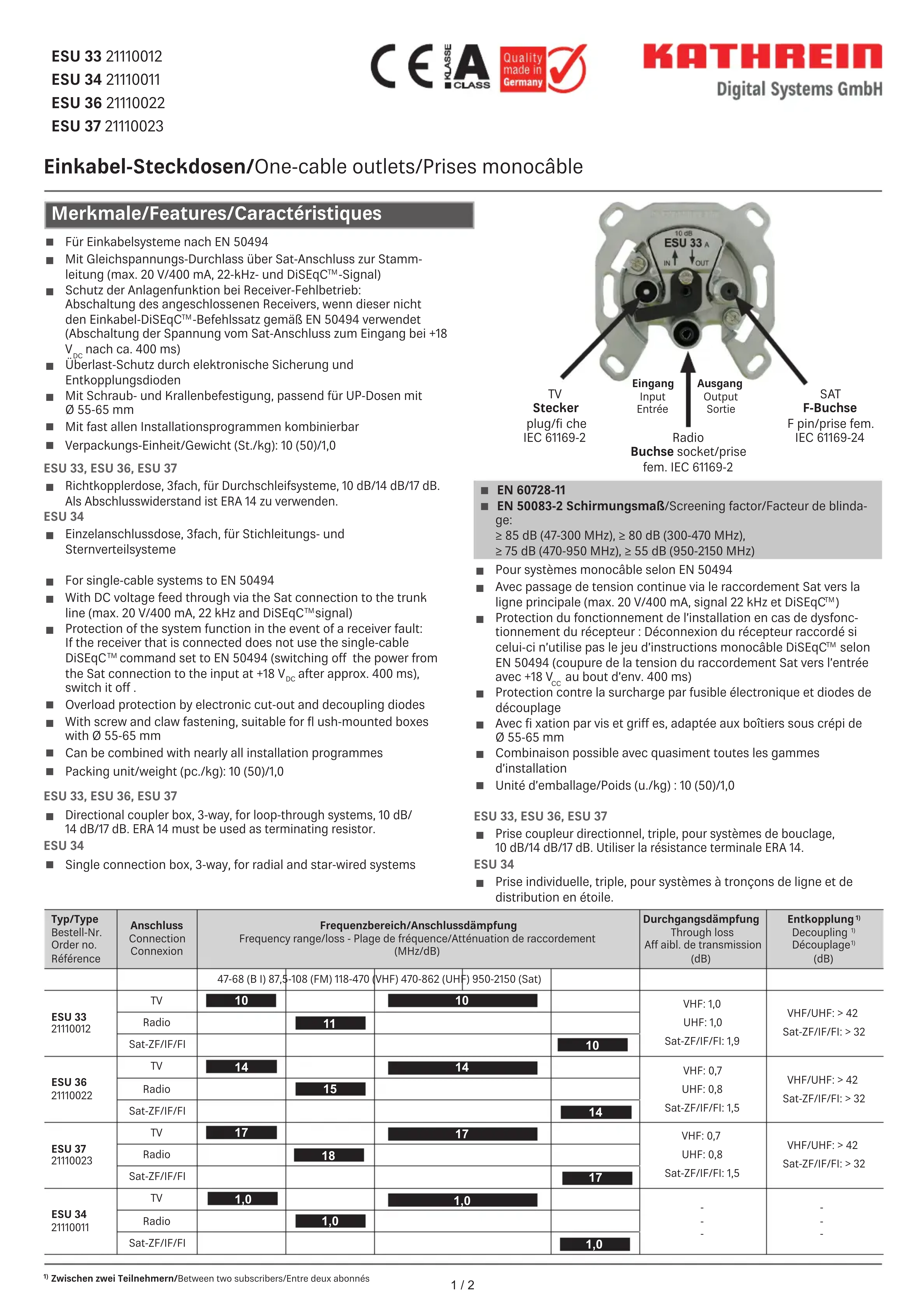

Merkmale/Features/Caracteristiques

Pour systèmes monocable selon EN 50494
Avec passage de tension continue via le raccordement Sat vers la ligne principale (max. 20 V/400 mA, signal 22 kHz et DiSEq™)
Protection du fonctionnement de l'installation en cas de dysfon-ci-tionnement du recepteur : Déconnexion du récepteur raccordé si celui-ci n'utilise pas le jeu d'instructions monocable DiSEqCTM selon EN 50494 (copure de la tension du raccordement Sat vers l'entrée avec +18V_cc au bout d'env. 400 ms)
Protection contre la surcharge par fusible électronique et diodes de découplage
Avec fi xation par vis et griff es, adaptée aux boîtiers sous crépe de 055-65 mm
Combaison possible avec quasiment toutes les gâmes d'installation
Unité d'emballage/Poids (u./kg): 10 (50)/1,0

ESU 33, ESU 36, ESU 37
- Prise coupleur directionnel, triple, pour systèmes de bouclage, 10 dB/14 dB/17 dB. Utiliser la résistance terminale ERA 14.

ESU 34

• Prise individuelle, triple, pour systèmes àtronçons de ligne et de distribution en étoile.

Typ/Type Bestell-Nr. Order no. Référence	Anschluss Connection Connexion	Frequenzbereich/Anschlussdämpfung Frequency range/loss - Plaque de fréquence/Atténuation de raccordement (MHz/dB)					Durchgangsdämpfung Through loss Aff aibl. de transmission (dB)	Entkopplung1 Decoupling1) Découplage1) (dB)
		47-68 (B I) 87,5	-108 (FM) 118-470	(VHF) 470-862 (UHF) 950-2150 (Sat)
ESU 33 21110012	TV	10		10			VHF: 1,0 UHF: 1,0 Sat-ZF/IF/Fl: 1,9	VHF/UHF: > 42 Sat-ZF/IF/Fl: > 32
	Radio		11
	Sat-ZF/IF/Fl				10
ESU 36 21110022	TV	14		14			VHF: 0,7 UHF: 0,8 Sat-ZF/IF/Fl: 1,5	VHF/UHF: > 42 Sat-ZF/IF/Fl: > 32
	Radio		15
	Sat-ZF/IF/Fl				14
ESU 37 21110023	TV	17		17			VHF: 0,7 UHF: 0,8 Sat-ZF/IF/Fl: 1,5	VHF/UHF: > 42 Sat-ZF/IF/Fl: > 32
	Radio		18
	Sat-ZF/IF/Fl				17
ESU 34 21110011	TV	1,0		1,0			-	-
	Radio		1,0				-	-
	Sat-ZF/IF/Fl				1,0		-	-

Anlagenbeispel (Symbolische Darstellung)/Installation examples (Symbolic representation)/ Exemples d'installation (Représentation symbolique)

Les prises ESU 33, ESU 34, ESU 36 et ESU 37 peuvent être utilisées exclusivement dans des systèmes de bouclage et de distribution en étoile d'installations monocable selon EN 50494.

1. Raccorder le cable:

2. Ouvrir le clapet

3. Raccorder le conducteur interieur

4. Fermer le clapet, serrer la vis

5. Dose mit Kabel um 180^ drehen

6. Turn socket with cable by 180^

7. Tourner prise avec cable par 180^

1. Steckdose in Geratedose drucken and festklemmen
2. Place socket into insulation box and fix it
3. Placer prise dans le boitier et fixer

Montagehinweise/Mounting instructions/Conseils de montage

• Installation seulement par des techniciens spécialisés
• Installation seulement à l'intérieur en endroits secs
• Outils de montage:
• Couteau ou aide de dégainement
• Tournevis Philips No. 1ou tournevis plat 5 × 0,8
• N'endommagez pas la tresse extérieure lors du dégainement (le facteur de blindness sera mis en cause)
• Lors du branchement du cable, veillez à ce qu'aucun fi I de la tresse ne touche le conducteur interieur (court-circuit)
• Ne touchez pas les pointes des griff es: Danger de blessure!
