ESU 37 - Prise électrique KATHREIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise électrique triple (coupleur directionnel) pour installations satellite et terrestre
Marque	Kathrein
Modèle	ESU 37
Référence	21110023
Fréquences	47-68 MHz (B I), 87,5-108 MHz (FM), 118-470 MHz (VHF), 470-862 MHz (UHF), 950-2150 MHz (Sat)
Atténuation de raccordement (TV)	17 dB
Atténuation de raccordement (Radio)	18 dB
Atténuation de raccordement (Sat)	17 dB
Affaiblissement de transmission (VHF)	0,7 dB
Affaiblissement de transmission (UHF)	0,8 dB
Affaiblissement de transmission (Sat)	1,5 dB
Découplage (VHF/UHF)	> 42 dB
Découplage (Sat)	> 32 dB
Alimentation / Passage DC	Via raccordement Sat : max. 20 V/400 mA, signal 22 kHz et DiSEqC™
Protection	Déconnexion du récepteur en cas de dysfonctionnement (coupure après 400 ms) ; protection contre surcharge par fusible électronique et diodes de découplage
Fixation	Par vis et griffes, adaptée aux boîtiers sous crépi de 55-65 mm
Compatibilité	Systèmes monocable selon EN 50494 ; compatible avec quasiment toutes les gammes d'installation
Poids unitaire	Environ 0,1 kg
Dimensions (approx.)	85 x 85 x 40 mm
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les produits abrasifs ou solvants
Sécurité	Utiliser uniquement dans des installations conformes ; ne pas dépasser les valeurs nominales ; débrancher avant toute intervention
Pièces détachées / Accessoires	Résistance terminale ERA 14 (optionnelle) pour terminaison de boucle
Informations générales	Prise triple coupleur directionnel pour systèmes de bouclage, atténuation 17 dB

FOIRE AUX QUESTIONS - ESU 37 KATHREIN

Quelles sont les fréquences supportées par la prise ESU 37 ?

La prise ESU 37 couvre les bandes suivantes : 47-68 MHz (B I), 87,5-108 MHz (FM), 118-470 MHz (VHF), 470-862 MHz (UHF) et 950-2150 MHz (Sat).

Quelle est l'atténuation de la prise TV ?

L'atténuation de raccordement (perte d'insertion) pour la prise TV est de 17 dB.

Puis-je utiliser cette prise avec un récepteur DiSEqC ?

Oui, la prise ESU 37 supporte le protocole DiSEqC™ ainsi que les signaux 22 kHz. Le passage DC est limité à 20 V / 400 mA.

Comment installer la prise ESU 37 ?

Fixez la prise dans un boîtier sous crépi de 55 à 65 mm à l'aide des vis et griffes fournies. Raccordez les câbles coaxiaux aux connecteurs TV, Radio et Sat. Assurez-vous que le système est conforme à la norme EN 50494 pour systèmes monocable.

Quelle est la protection en cas de dysfonctionnement du récepteur ?

En cas de dysfonctionnement, si le récepteur n'utilise pas le protocole monocable DiSEqC™, la prise coupe la tension continue sur l'entrée Sat après 400 ms, protégeant ainsi l'installation.

Cette prise est-elle compatible avec les installations en étoile ?

La ESU 37 est conçue pour les systèmes de bouclage (loop-through). Pour les installations en étoile, utilisez le modèle ESU 34.

Quel est le poids de la prise ?

Le poids unitaire est d'environ 0,1 kg.

Faut-il une résistance de terminaison ?

Oui, pour terminer une ligne de bouclage, utilisez la résistance terminale ERA 14 (non fournie).

Quelles sont les précautions de sécurité ?

Ne pas dépasser les valeurs nominales (20 V / 400 mA). Débranchez l'installation avant toute intervention. Utilisez uniquement dans des installations conformes aux normes en vigueur.

Comment nettoyer la prise ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs, de solvants ou de nettoyants liquides.

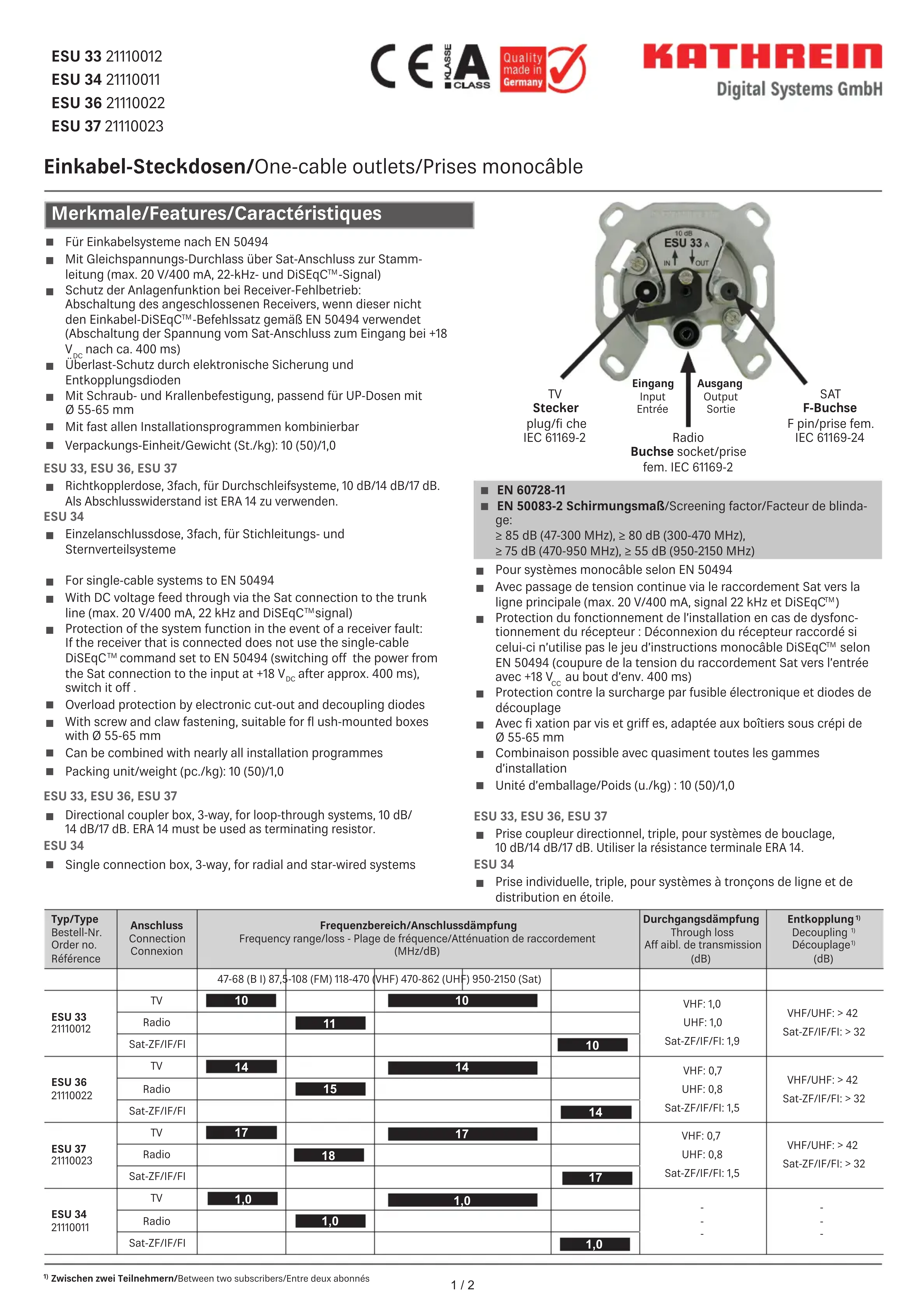

MODE D'EMPLOI ESU 37 KATHREIN

Merkmale/Features/Caracteristiques

Pour systèmes monocable selon EN 50494
Avec passage de tension continue via le raccordement Sat vers la ligne principale (max. 20 V/400 mA, signal 22 kHz et DiSEq™)
Protection du fonctionnement de l'installation en cas de dysfonctionnement du récepteur: Déconnexion du récepteur raccordé si celui-ci n'utilise pas le jeu d'instructions monocable DiSEqCTM selon EN 50494 (coupure de la tension du raccordement Sat vers l'entrée avec +18V_cc au bout d'env. 400 ms)
Protection contre la surcharge par fusible électronique et diodes de découplage
Avec fi xation par vis et griff es, adaptée aux boîtiers sous crépe de 055-65 mm
Combaison possible avec quasiment toutes les gâmes d'installation
Unité d'emballage/Poids (u./kg): 10 (50)/1,0

ESU 33, ESU 36, ESU 37
- Prise coupleur directionnel, triple, pour systèmes de bouclage, 10 dB/14 dB/17 dB. Utiliser la résistance terminale ERA 14.

ESU 34

• Prise individuelle, triple, pour systèmes àtronçons de ligne et de distribution en étoile.

Typ/Type Bestell-Nr. Order no. Référence	Anschluss Connection Connexion	Frequenzbereich/Anschlussdämpfung Frequency range/loss - Plaque de fréquence/Atténuation de raccordement (MHz/dB)					Durchgangsdämpfung Through loss Aff aibl. de transmission (dB)	Entkopplung1 Decoupling1) Découplage1) (dB)
		47-68 (B I) 87,5	-108 (FM) 118-470	(VHF) 470-862 (UHF) 950-2150 (Sat)
ESU 33 21110012	TV	10		10			VHF: 1,0 UHF: 1,0 Sat-ZF/IF/Fl: 1,9	VHF/UHF: > 42 Sat-ZF/IF/Fl: > 32
	Radio		11
	Sat-ZF/IF/Fl				10
ESU 36 21110022	TV	14		14			VHF: 0,7 UHF: 0,8 Sat-ZF/IF/Fl: 1,5	VHF/UHF: > 42 Sat-ZF/IF/Fl: > 32
	Radio		15
	Sat-ZF/IF/Fl				14
ESU 37 21110023	TV	17		17			VHF: 0,7 UHF: 0,8 Sat-ZF/IF/Fl: 1,5	VHF/UHF: > 42 Sat-ZF/IF/Fl: > 32
	Radio		18
	Sat-ZF/IF/Fl				17
ESU 34 21110011	TV	1,0		1,0			-	-
	Radio		1,0				-	-
	Sat-ZF/IF/Fl				1,0		-	-

Anlagenbeispel (Symbolische Darstellung)/Installation examples (Symbolic representation)/ Exemples d'installation (Représentation symbolique)

Les prises ESU 33, ESU 34, ESU 36 et ESU 37 peuvent être utilisées exclusivement dans des systèmes de bouclage et de distribution en étoile d'installations monocable selon EN 50494.

Montagehinweise/Mounting instructions/Conseils de montage
