MODE D'EMPLOI Emergency LED Par CRG Varytec

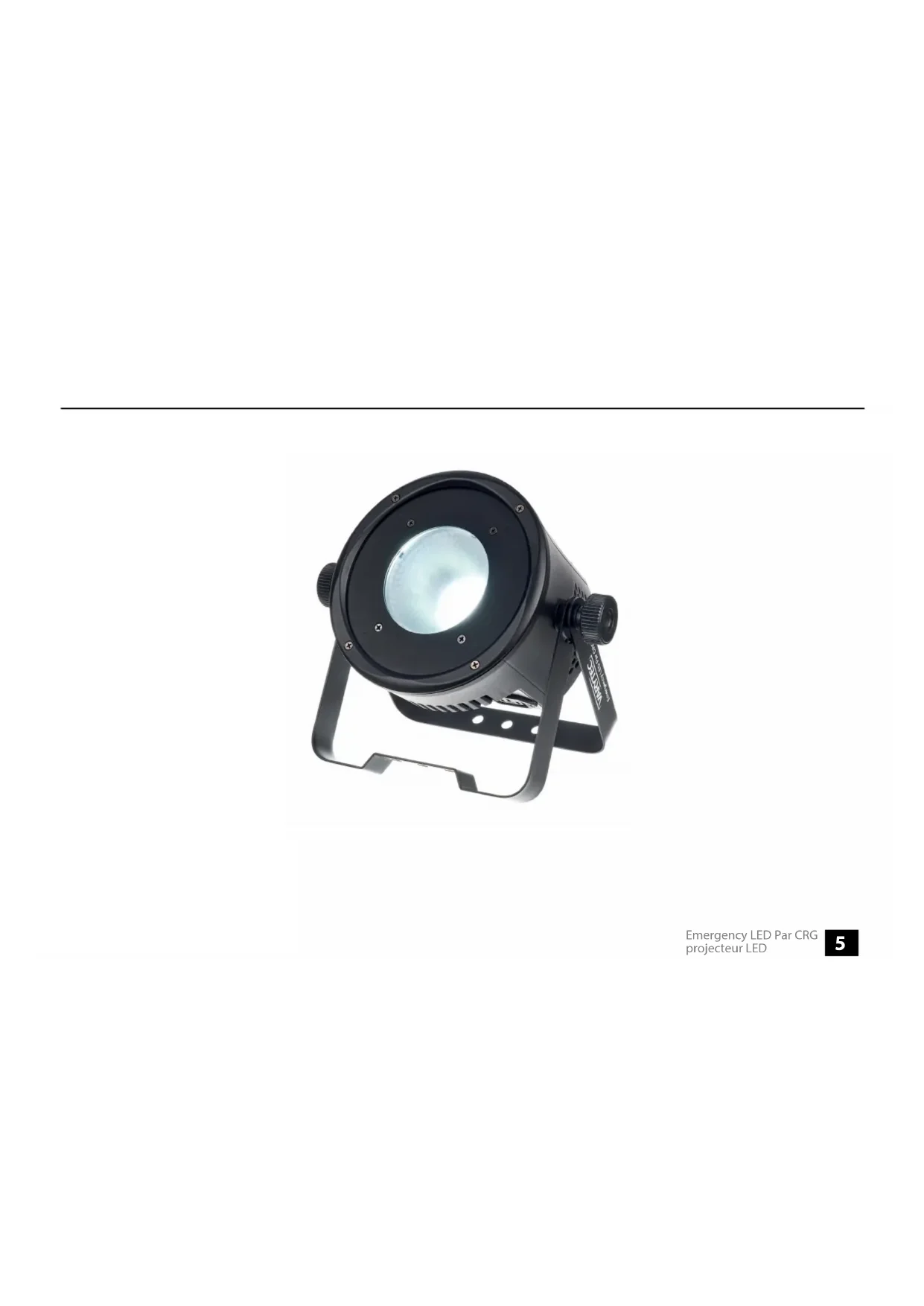

Emergency LED Par CRG projecteur LEDEmergency LED Par CRG
projecteur LED1 Remarques générales La présente notice d’utilisation contient des remarques importantes à propos de l’utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l’appareil puissent la consulter. En cas de vente de l’appareil, vous devez impé‐ rativement remettre la présente notice à l’acheteur. Nos produits et notices d’utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modications. Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. Remarques générales
Emergency LED Par CRG projecteur LED1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de chier PDF à télécharger. Recherche par mot-clé Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent. Guides en ligne Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques. Conseils personnalisés Pour obtenir des conseils, veuillez contacter notre hotline technique. Service Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider. Remarques générales Emergency LED Par CRG
projecteur LED1.2 Conventions typographiques Cette notice d'utilisation utilise les conventions typographiques suivantes : Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique. Exemples : bouton [VOLUME], touche [Mono]. Des textes et des valeurs achés sur l'appareil sont indiqués par des guillemets et en italique. Exemples : « ON » / « OFF »
1.3 Symboles et mots-indicateurs
Cette section donne un aperçu de la signication des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. Inscriptions Achages Remarques générales
Emergency LED Par CRG projecteur LEDTerme générique Signication DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée. REMARQUE ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle- ci ne peut être évitée. Symbole d'avertissement Type de danger
Avertissement : tension électrique dangereuse.
Remarques générales Emergency LED Par CRG
projecteur LEDSymbole d'avertissement Type de danger
Avertissement : rayonnement optique dangereux.
Avertissement : charge suspendue.
Avertissement : emplacement dangereux.
Emergency LED Par CRG projecteur LED2 Consignes de sécurité Cet appareil est conçu pour produire un eet d’éclairage électronique au moyen de la tech‐ nique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utili‐ sation domestique. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dom‐ mages résultant d’une utilisation non conforme. L’appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capa‐ cités physiques, sensorielles et mentales et disposant des connaissances et de l’expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l’appareil sous la surveillance ou la direction d’une personne chargée de leur sécurité. Prolongez la durée de vie de l’appareil par des arrêts réguliers en évitant de mettre l’appareil souvent en marche et en arrêt. L’appareil ne convient pas au fonctionne‐ ment en continu. Utilisation conforme Consignes de sécurité Emergency LED Par CRG
projecteur LEDSécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouer. Ne laissez jamais des enfants seuls utiliser des appareils électriques. DANGER ! Décharge électrique due aux tensions élevées circulant à l’intérieur de l’appareil Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur. N'utilisez pas l'appareil lorsque des caches, disposi‐ tifs de protection ou composants optiques manquent ou sont endommagés. DANGER ! Décharge électrique due à un court-circuit Utilisez toujours un câble d’alimentation électrique à trois ls et isolé correctement avec une che à contacts de protection. Ne modiez ni le câble d’alimentation ni la che électrique. En cas de non-respect, il y a risque de décharge électrique et danger d’in‐ cendie et de mort. En cas de doute, veuillez contacter votre électricien agréé. AVERTISSEMENT ! Blessures des yeux dues à une intensité lumineuse élevée Ne regardez jamais directement dans la source lumineuse. Consignes de sécurité
Emergency LED Par CRG projecteur LEDAVERTISSEMENT ! Danger de crise d’épilepsie Les ashs (eets stroboscopiques) peuvent provoquer des crises d’épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les ashs. AVERTISSEMENT ! Risque de blessure par manipulation non-conforme des batteries au lithium. Les batteries au lithium peuvent entraîner de graves blessures en cas de court-circuit, surchaue ou dommage mécanique. Res‐ pectez les recommandations de la section présente pour la manipulation correcte des batteries au lithium. REMARQUE ! Risque d’incendie Ne recouvrez jamais les fentes d’aération. Ne montez pas l’appareil à proximité directe d’une source de chaleur. Tenez l’appareil éloigné des ammes nues. REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l’appareil seu‐ lement sous les conditions d’environnement indiquées dans le chapitre « Données techniques » de la notice d’utilisation. Évitez de fortes variations de température et ne mettez pas en marche l’appareil immédiatement après des variations de température (p.ex. après le transport par temps froid). Les dépôts de poussière et salissures à l’intérieure de peuvent endommager l’appareil. Lors des conditions d’environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l’appareil doit être maintenu régulière‐ ment par un professionnel dûment qualié pour éviter des dommages par surchaue et d’autre dysfonctionnements. Consignes de sécurité Emergency LED Par CRG
projecteur LEDREMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil correspond à la tension de votre réseau d’alimentation local et si la prise de courant est équipée d’un disjoncteur diérentiel. En cas de non-observation, l’appareil pourrait être endom‐ magé et l’utilisateur risquerait d’être blessé. Lorsqu’un orage s’annonce ou que l’appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur an de réduire le risque de décharge électrique ou d’incendie. REMARQUE ! Éventuels dommages dus à un fusible incorrect L’utilisation des fusibles d’un autre type peut entraîner des dommages graves sur l’appareil. Risque d’incendie ! Utilisez uniquement des fusibles du même type. REMARQUE ! Risque d’incendie en cas d’inversion de la polarité Les piles et batteries insérées dans le mauvais sens peuvent détruire l’appareil ainsi que les piles et batteries en soi. Lors de l’insertion des piles et batteries, respectez la polarité. REMARQUE ! Risque de dommages dus aux piles qui fuient Les piles et batteries qui fuient peuvent durablement endommager l’appareil. Lorsque vous ne l’utilisez pas durant une période pro‐ longée, retirez les piles et batteries de l’appareil. Consignes de sécurité
Emergency LED Par CRG projecteur LEDREMARQUE ! Formation possible de taches Le plastiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratié ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caout‐ chouc directement sur le sol, mais utilisez des patins en feutre ou un tapis. REMARQUE ! Éventuels dommages des batteries lithium-ion causés par un mauvais entreposage Les batteries lithium-ion peuvent être endommagées par une décharge profonde ou perdent une partie de leur capacité. Avant des temps de pause prolongés, chargez les batteries à environ 50 % de leur capacité, puis mettez l'appareil hors tension. Entreposez l’appareil à température ambiante ou inférieur dans un environnement aussi sec que possible. Chargez les batteries lors d'un entre‐ posage prolongé à 50 % tous les trois mois. Chargez les batteries complètement peu avant l’utilisation à température ambiante. Consignes de sécurité Emergency LED Par CRG
projecteur LED3 Performances L’éclairage de secours avec circuit intégré pour des évènements peut être utilisé comme lumière permanente ou éclairage de secours. Caractéristiques particulières de l’appareil : n Commutation automatique en cas de coupure de tension n Commutateur trois voies pour régler les modes de fonctionnement n Accu intégré avec autonomie de 6 heures n Multiples possibilités de montage n Fonctionnement sur piles et secteur possible Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet eet augmente à une température de fonctionnement élevé. Vous pouvez pro‐ longer la durée d’utilisation des agents lumineux en vériant que la ventilation est toujours susante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible. Performances
Emergency LED Par CRG projecteur LED4 Installation Sortez l’appareil de son emballage et vériez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage an de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. AVERTISSEMENT ! Risque de blessures par la chute de l'appareil Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l’appareil à l’aide d’une seconde xation, par exemple un câble de retenue ou une chaîne de sécurité. Installation Emergency LED Par CRG
projecteur LEDREMARQUE ! Risque de surchaue La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m. Vériez que la ventilation est toujours susante. La température ambiante doit toujours être inférieure à 40 °C. REMARQUE ! Utilisation de trépieds En cas de montage de l’appareil sur un trépied, veillez à ce qu’il soit stable et que le poids de l’appareil ne dépasse pas la capacité admissible du trépied. Vous pouvez installer l'appareil debout, avec la tête en bas ou sur un pied. Pendant son utilisa‐ tion, l’appareil doit toujours être xé sur une surface solide ou un support certié. Travaillez toujours à partir d’une plate-forme stable lors de l’installation, du déplacement ou de l’entretien de l’appareil. Pendant ce temps, la zone située en-dessous de l’appareil doit être bloquée. Possibilités de xation Installation
Emergency LED Par CRG projecteur LEDLe câble de retenue doit être glissé par les orices de l'étrier. Assurez vous que cet appareil ne soit pas raccordé à un gradateur. Installation Emergency LED Par CRG
projecteur LEDREMARQUE ! Éventuels dommages des batteries lithium-ion causés par un mauvais entre‐ posage Les batteries lithium-ion peuvent être endommagées par une décharge profonde ou perdent une partie de leur capacité. Avant des temps de pause prolongés, chargez les batteries à environ 50 % de leur capacité, puis mettez l'appareil hors tension. Entreposez l’appareil à température ambiante ou inférieur dans un environnement aussi sec que possible. Chargez les batteries lors d'un entreposage prolongé à 50 % tous les trois mois. Chargez les batteries complètement peu avant l’utilisation à température ambiante. Installation
Emergency LED Par CRG projecteur LED4.1 Manipulation des batteries au lithium AVERTISSEMENT ! Risque de blessure par manipulation non-conforme des batteries au lithium. Les batteries au lithium peuvent entraîner de graves blessures en cas de court- circuit, surchaue ou dommage mécanique. Respectez les recommandations de la section présente pour la manipulation cor‐ recte des batteries au lithium. Il n'y a aucun danger lors d'une manipulation professionnelle et correcte des batteries au lithium. Stockez les batteries au lithium dans un endroit froid et sec, de préférence dans l'emballage original. Maintenir les batteries au lithium éloigné des sources de chaleur (par exemple, les corps chauds ou les rayons directs du soleil). Les batteries au lithium sont hermétiquement étanches. Ne tentez jamais d'ouvrir les batteries au lithium. Installation Emergency LED Par CRG
projecteur LEDEn cas d'endommagement du boîtier de la batterie, des quantités réduites d'électrolyte peu‐ vent s'échapper. Dans ce cas, emballer les batteries au lithium hermétiquement et essuyer les traces d'électrolyte avec du papier buvard, après avoir enlé des gants en caoutchouc. Net‐ toyer la surface et les mains à l'eau froide. Ne tentez jamais de recharger des batteries au lithium qui ne sont pas conçues pour ça. Pour le rechargement, seuls des chargeurs adaptés peuvent être employés. Retirez les batteries au lithium de l'appareil avec l'élimination. Protégez les batteries au lithium utilisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles. Les batteries au lithium en feu peuvent uniquement être éteintes avec des extincteurs à poudre ou avec des autres agents extincteurs appropriés. Installation
Emergency LED Par CRG projecteur LED5 Mise en service Établissez toutes les connexions tant que l’appareil n’est pas branché. Pour toutes les conne‐ xions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles an que personne ne marche dessus ni ne trébuche. Mise en service Emergency LED Par CRG

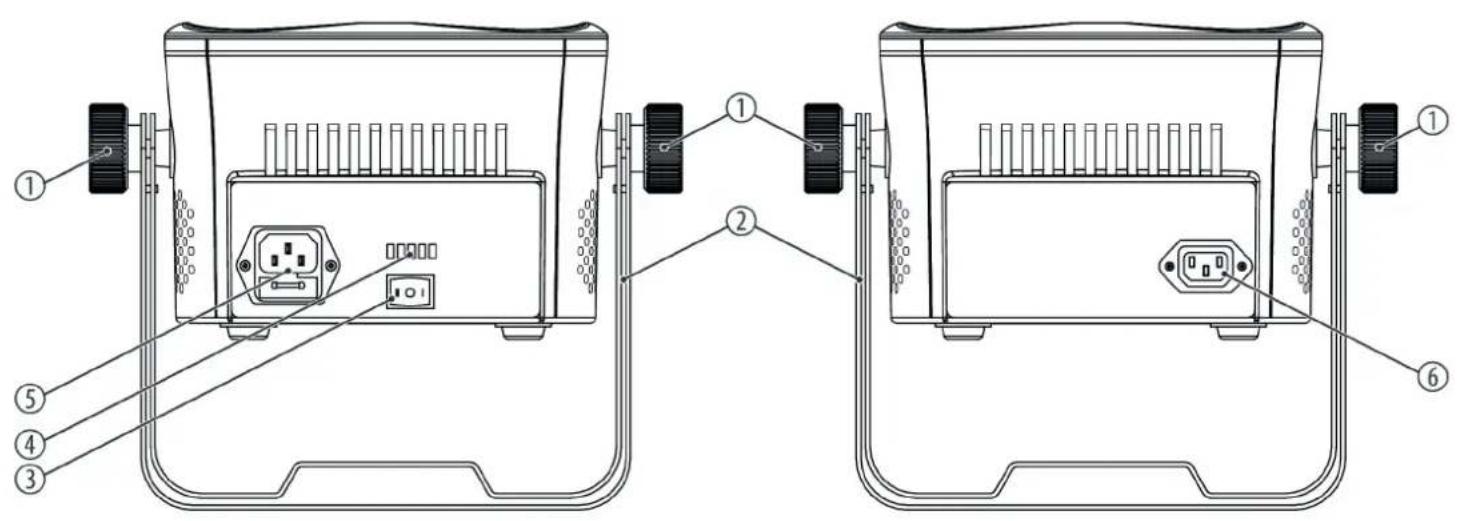

projecteur LED6 Connexions et éléments de commande Connexions et éléments de commande
Emergency LED Par CRG projecteur LED1 Vis de blocage de l’étrier double 2 Étrier double 3 Commutateur trois voies (éclairage de secours, lumière permanente, éteint) 4 Indicateur de l’état de charge de l’accu 5 Châssis CEI avec porte-fusible pour l'alimentation électrique 6 Prise CEI pour l’alimentation électrique d'autres appareils Connexions et éléments de commande Emergency LED Par CRG
projecteur LED7 Utilisation L’appareil peut fonctionné sur secteur ou sur accu. Fonctionnement sur secteur : Branchez l’appareil sur le réseau électrique. L’appareil est prêt à fonctionner. Fonctionnement sur accu : L’appareil est prêt à fonctionner. L’autonomie de l’appareil s’élève à 6 heures avec l’accu complètement chargé. Utilisez le commutateur trois voies pour commuter entre éclairage de secours et lumière per‐ manente ou pour l’éteindre. Mise en marche de l’appareil Utiliser l’appareil Utilisation
Emergency LED Par CRG projecteur LEDPosition du commutateur Fonction I Éclairage de secours n La LED est allumée lorsque l’appareil fonctionne sur accu. n La LED n’est pas allumée lorsque l’appa‐ reil est connecté au réseau électrique. II Lumière permanente n La LED est allumée lorsque l’appareil est connecté au réseau électrique ou lorsque l’appareil fonctionne sur accu. o Éteindre l’appareil Lorsque l’appareil est connecté au réseau électrique, l’accu se charge. Les cinq barres de l’indi‐ cateur de l’état de charge indiquent la capacité de l’accu. L’accu peut se charger dans toutes les trois positions du commutateur trois voies. Vérier la capacité de l’accu et charger l’accu Utilisation Emergency LED Par CRG
projecteur LEDIndicateur de l’état de charge Signication Toutes les cinq barres s’allument en vert L’accu est complètement chargé. Une barre clignote en vert. Toutes les autres barres sont sombres. L’accu est vide et doit être chargé. Le temps de recharge de l’accu s’élève à 6 heures. Utilisation
Emergency LED Par CRG projecteur LED8 Données techniques Source lumineuse 6 × LED CW (3 W) Caractéristiques de la source lumineuse Éclairement 650 lux @ 2 m Température de couleur 6500 K Contrôle Commutateur de l’appareil Connexions d'entrée Alimentation électrique Châssis CEI C14 Connexions de sortie Alimentation électrique Prise CEI C13 Puissance con‐ sommée LED allumée : 35 W LED éteinte : 18 W Tension d'alimentation
100 - 240 V 50/60 Hz
Fusible 5 mm × 20 mm, 1 A, 250 V, rapide Pile/batterie Type de batterie Ions lithium, chargeable Tension 11,1 V Données techniques Emergency LED Par CRG

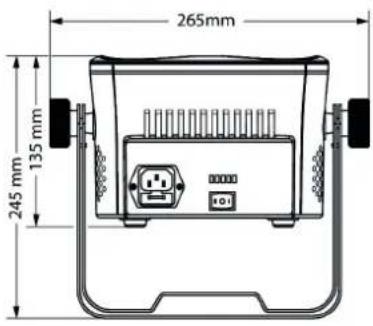

projecteur LEDCapacité 6000 mAh Temps de recharge dans l'appareil env. 6 h Indice de protection IP20 Options de montage Suspendu, debout, sur pied Dimensions (L × H × P) 265 mm × 245 mm × 135 mm Poids 2,4 kg Conditions d'envi‐ ronnement Plage de température 0 °C…40 °C Humidité relative 20 %…80 % (sans condensation) Données techniques
Emergency LED Par CRG projecteur LEDNombre de LEDs 6 Mélange de couleurs CW Type LED Monochrome Boîtier de sol Oui Sans ventilateur Oui Télécommande Pas possible DMX sans l Non Couleur du boîtier Noir Informations complémentaires Données techniques Emergency LED Par CRG
projecteur LED9 Dépannage Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionne‐ ment. Vous trouverez sous ce point quelques propositions de dépannage simple : Symptôme Remède L’appareil ne fonctionne pas, pas de lumière Vériez le branchement électrique et le fusible. La pile intégrée ne peut pas être rechargée. N'essayez par de changer la pile intégrée vous-même. Veuillez contacter à notre Service Après Vente. Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez con‐ tacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de. Dépannage
Emergency LED Par CRG projecteur LED10 Nettoyage Nettoyez les lentilles optiques accessibles de l’extérieur an d’optimiser la puissance lumi‐ neuse. La fréquence du nettoyage dépend de l’environnement de fonctionnement : les envi‐ ronnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de pous‐ sières importants sur le système optique de l’appareil. n Eectuez le nettoyage avec un chion doux et notre nettoyant pour luminaires et lentilles (n° art. 280122). n Séchez toujours les pièces avec soin. Lentilles optiques Nettoyage Emergency LED Par CRG
projecteur LED11 Protection de l'environnement Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des embal‐ lages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage. Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les pre‐ scriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets. Éliminez les batteries au lithium uniquement en état de décharge. Retirez les batteries au lithium interchangeables de l'appareil avant l'élimination. Protégez les batteries au lithium uti‐ lisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles. Recyclez les batteries au lithium intégrées avec l'appareil. Renseignez-vous sur un site de collecte cor‐ respondant. Recyclage des emballages Recyclage des batteries Protection de l'environnement
Emergency LED Par CRG projecteur LEDCe produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques. Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune. Recyclage de votre ancien appa‐ reil Protection de l'environnement Emergency LED Par CRG
projecteur LEDRemarques
Emergency LED Par CRG projecteur LEDRemarques Emergency LED Par CRG
projecteur LEDRemarques
