Type de produit	Dérivateur satellite (splitter 1 voie)
Marque	Kathrein
Modèle	EAC 22
Référence	272329
Impédance	75 Ω
Gamme de fréquences	0,15 – 2150 MHz
Affaiblissement de passage (through loss)	0,8 dB (0,15–862 MHz) / 1,0 dB (862–2150 MHz)
Affaiblissement de dérivation (tap loss)	0,8 dB (0,15–862 MHz) / 1,0 dB (862–2150 MHz) (estimation d'après les données)
Facteur de blindage	≥85 dB (5–300 MHz), ≥80 dB (300–470 MHz), ≥75 dB (470–950 MHz), ≥55 dB (950–2150 MHz)
Type de connecteur	F (à visser)
Dimensions (L x l x h)	Environ 70 x 30 x 20 mm (estimation)
Poids	Environ 50 g (estimation)
Alimentation	Aucune (passif)
Fonctions principales	Division du signal satellite avec voie directe (through) et prise dérivation (tap) pour relier plusieurs récepteurs
Entretien et nettoyage	Nettoyer les connecteurs avec un chiffon sec. Éviter l'humidité et la poussière.
Sécurité	Utiliser uniquement en intérieur. Ne pas exposer à l'eau ou à une humidité excessive.
Pièces détachées et réparabilité	Non réparable (composants scellés). Remplacer l'unité en cas de défaut.
Informations générales	Conforme aux directives CEE 73/23 et CEE 89/336

FOIRE AUX QUESTIONS - EAC 22 KATHREIN

Quel est le rôle d'un dérivateur satellite comme le Kathrein EAC 22 ?

Le dérivateur permet de diviser le signal satellite provenant de l'antenne en deux voies : une voie directe (through) et une voie dérivée (tap). Cela permet de connecter plusieurs récepteurs tout en conservant une bonne qualité de signal.

Comment installer le Kathrein EAC 22 ?

Connectez le câble venant de l'antenne à l'entrée (Ⓔ). Branchez le récepteur principal sur la sortie directe (through, Ⓐ) et un second récepteur sur la sortie dérivée (tap, ①). Utilisez des connecteurs F adaptés et serrez bien.

Quelle est la perte de signal introduite par le dérivateur ?

L'affaiblissement de passage (through) est d'environ 0,8 dB pour les fréquences jusqu'à 862 MHz et 1,0 dB au-delà. L'affaiblissement de la prise dérivation (tap) est similaire. Cela reste très faible et n'affecte généralement pas la réception.

Le Kathrein EAC 22 nécessite-t-il une alimentation électrique ?

Non, c'est un composant passif. Il ne nécessite aucune alimentation. Le signal provenant de l'antenne ou du LNB suffit.

Puis-je utiliser le EAC 22 pour la TNT ou le câble ?

Oui, sa gamme de fréquences (0,15 à 2150 MHz) couvre la TNT (47-862 MHz) et le satellite (950-2150 MHz). Il peut aussi être utilisé pour le câble. Vérifiez toutefois l'impédance (75 Ω).

Comment entretenir mon dérivateur Kathrein EAC 22 ?

Nettoyez régulièrement les connecteurs avec un chiffon sec pour éviter la corrosion. Protégez l'appareil de l'humidité et des températures extrêmes. Aucun autre entretien n'est nécessaire.

Que faire si le signal est faible après avoir installé le dérivateur ?

Vérifiez que tous les connecteurs sont bien serrés et que les câbles sont en bon état. Assurez-vous que le dérivateur n'est pas en cause en le testant sans lui. Si le problème persiste, l'affaiblissement supplémentaire peut être trop important pour votre installation, envisagez un amplificateur.

Le EAC 22 est-il compatible avec la norme DiSEqC ?

Le dérivateur est totalement passif et transparent aux signaux DiSEqC. Vous pouvez donc l'utiliser sans problème avec des commutateurs DiSEqC en amont ou en aval.

Quelles sont les dimensions exactes du Kathrein EAC 22 ?

Les dimensions ne sont pas précisées dans la notice, mais le format est compact, typiquement autour de 70 x 30 x 20 mm. Il est conçu pour être fixé ou laissé libre.

Où trouver la notice complète du Kathrein EAC 22 ?

La notice complète au format PDF est disponible sur des sites comme notice-facile.com. Vous pouvez la télécharger gratuitement en indiquant votre adresse email et la langue souhaitée.

MODE D'EMPLOI EAC 22 KATHREIN

Connexion de serrage

∅ Innenleiter (mm)

Centre conductor 0,4 1,15 (1.6)

Cond. intérieur

∅ Außenleiter (mm)

Outer conductor 4,5 5,8 (7.9)

Cond. extérieur

Absetzmaße (mm)

Measures for baring

Mesures pour l'enlévement

∅ Außenleiter (mm)

Outer conductor 4,5–5,8 15,5 ± 1 6,5

Cond. extérieur 5,8–7,5 17,0 ± 1 12,0

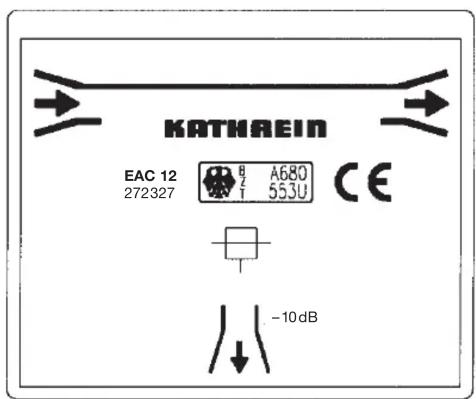

Außenmaße

Dimensions

Dimensions

KATHREIN EAC 12 272327 A680 553U CE -10dB

Technische Daten

Technical data

Données techniques

Übertragungsbereich 0,15-2150Frequency range MHzGamme de fréquences 0,15-47 47-862		2150
			862-2150
Typ
EAC 12 ^1) D 1,5272327	A	^1,1dB^1	1,8 10,5^2)	10,5	10,5
EAC 16 ^1) D 1,5272328	A	^0,7dB^7	1,4 13,5^2)	13,5	14
EAC 22272329	DA	dB	0,820	0,820	1,020
ImpedanzImpedanceImpédance		Ω	75
SchirmungsmaßScreening factorFacteur de blindage		dB	5-300 MHz ≥ 85300-470 MHz ≥ 80470-950 MHz ≥ 75950-2150 MHz ≥ 55

Le dérivateurs 1 voies répondent aux exigences des directives CEE 73/23 et CEE 89/336, valables au moment de la livraison.

D Durchgangsdämpfung Ⓔ → Ⓐ Through loss / Affaiblissement de passage

A Abzweigdämpfung ① Tap loss / Affaiblissement de dérivation
