CCT15841 - Thermostat SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat électronique 3 seuils
Marque	Schneider
Modèle	CCT15841
Alimentation	230 V ± 10 %, 50/60 Hz
Consommation	< 4 VA
Sortie	Contact inverseur : 16 A / 250 V~ (cos φ = 1), 3 A / 250 V~ (cos φ = 0,6)
Différentiel	± 0,2 °C
Plage de température de fonctionnement	-10 °C à +55 °C
Plage de température de stockage	-20 °C à +60 °C
Indice de protection	IP20B (EN 60529)
Bornes de raccordement	2 × 0,5 à 2,5 mm², fils rigides et souples
Dimensions (L × H × P)	Environ 90 × 90 × 30 mm (estimation)
Poids	Environ 0,1 kg (estimation)
Fonctions principales	Régulation de la température ambiante avec modes Confort (réglable), Réduit (réglable) et Hors gel (fixe à 5 °C)
Témoins lumineux	Vert (Hors gel), Jaune (Réduit), Rouge (Chauffe)
Forçage de mode	Possibilité de forcer les modes Hors gel et Réduit par interrupteurs externes
Type de sonde	Sonde externe (CCT15846) ou câble téléphonique 6/10e (max 70 m) / câble cuivre à écran 1,5 mm² (max 150 m)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les solvants et l'eau
Sécurité	Installation par un professionnel ; respecter les normes d'installation en vigueur
Pièces détachées et réparabilité	Sonde de rechange (CCT15846) disponible
Informations générales	Produit conforme aux normes ; fabriqué par Schneider Electric Industries SAS

FOIRE AUX QUESTIONS - CCT15841 SCHNEIDER

Comment régler la température de confort ?

Tournez le bouton de réglage (repère 5) pour définir la température ambiante souhaitée en mode confort. Ce réglage est réglable.

Que signifient les voyants lumineux ?

Le voyant vert indique le mode Hors gel (5 °C), le jaune indique le mode Réduit, et le rouge indique que le chauffage est actif.

Comment régler la différence entre confort et réduit ?

Utilisez le réglage de différence (repère 4) pour ajuster l’écart entre la température de confort et celle en mode réduit.

Peut-on forcer le mode Hors gel ?

Oui, vous pouvez forcer le mode Hors gel (et le mode Réduit) à l’aide d’interrupteurs externes connectés au thermostat.

Quelle alimentation électrique est nécessaire ?

Le thermostat fonctionne sous une tension de 230 V ± 10 % et une fréquence de 50/60 Hz. La consommation est inférieure à 4 VA.

Comment installer la sonde de température ?

Utilisez un câble téléphonique 6/10e (longueur max 70 m) ou un câble cuivre à écran de 1,5 mm² (longueur max 150 m). Évitez la proximité des câbles de puissance.

Que faire si le chauffage ne fonctionne pas ?

Vérifiez que le thermostat est correctement alimenté et que la sonde est bien connectée. Assurez-vous que la sortie est branchée sur les bonnes bornes (NF/NO). Éloignez les câbles de commande des câbles de puissance.

Quel est l'indice de protection ?

L’indice de protection est IP20B selon la norme EN 60529, ce qui le protège contre les corps solides de plus de 12 mm mais pas contre l’eau.

Où puis-je trouver la notice complète ?

La notice complète est disponible sur le site notice-facile.com en téléchargement gratuit au format PDF.

Quelles sont les caractéristiques de la sortie relais ?

Le contact inverseur supporte 16 A / 250 V~ pour cos φ = 1 et 3 A / 250 V~ pour cos φ = 0,6.

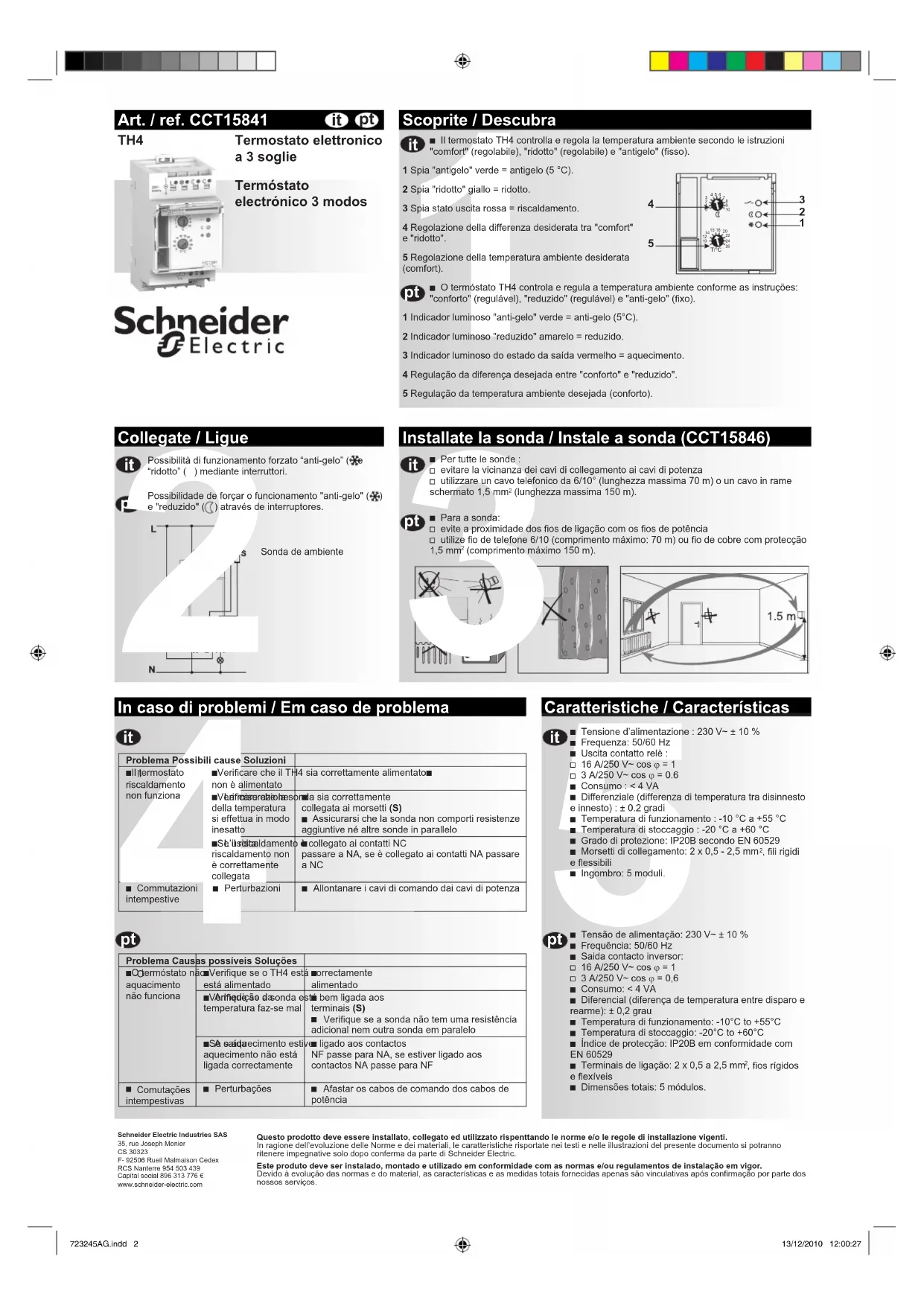

MODE D'EMPLOI CCT15841 SCHNEIDER

Cat. no./Réf.CCT15841 en fr

TH4

Thermostat électronique 3 seuils

Schneider

Electric

Discover / Découverrez

Le thermostat TH4 contrôle et régule la temperature ambiente selon les consignes "comfort" (reglable), "réduit" (reglable) et "hors gel" (fixe).

1 Temoin "hors gel" vert = hors gel (5 °C).
2 Témoin "réduit" jaune = réduit.
3 Témoin état de la sortie rouge = chauffe.
4 Réglage de la différence souhaitée entre "confort" et "réduit".
5 Reglage de la température ambiente souhaitée (confort).

Possibilité de forcer le fonctionnement "hors gel" (et réduit) par des interrupteurs.

Installing the probe / Installes la sonde (CCT15846)

For all probes:

Pour toutes les sondes :

évitez la proximé des cables de liaison avec les cables de puissance

• utilisez du cable téléphonique 6 / 10^e (longueur maximale 70m ) ou

du cable cuivre à écran 1,5mm^2 (longueur maximale 150~m

Trouble shooting / En cas de problème

Problème Causes	possibles Solutions
■Leithrautafage ne fonctionne pas	■n'est pas alimenté	■Vérifie que le TH4 est correctement alimenté
	■Véhicules que dans la tempête s'effectue mal	est bien connectée sur les bornes (S)Assurez vous que la sonde ne comporte pas de résistance additionnelle ni d'autre sonde en parallèle
	■Si l'air suffrage est chauffage n'est pas branchée correctement	branché sur les contacts NFpassez en NO, s'il est branché sur les contacts NOpassez en NF
■ Commutations interpêstives	■Perturbations	Eloignez les câbles de commande des câbles de puissance

Characteristics / Caractéristiques

Supply voltage: 230V ± 10%

Frequency: 50/60 Hz

Alimentation: 230V ± 10%
Fréquence : 50/60 Hz
Sortie contact inverseur :
□16A/250V\~cos = 1
3A/250V\~cos = 0,6
Consommation: < 4 VA
Differentialécart de température entre
déclenchement et enclenchement) : ± 0,2 degré
Temperature de fonctionnement: -10 °C à +55 °C
Temperature de stockage: -20 °C à +60 °C
■ Indice de protection : IP20B selon EN 60529
Bornes de raccordement: 2 × 0.5 à 2.5 ~mm^2 , fils
rigides et souples
Encombrement:5pas.

Schneider Electric Industries SAS

35, rue Joseph Monier

CS 30323

F-92506 Rueil Malmaison Cedex 10000,France

RCS Nanterre 954 503 439
Contact: [phone]

Capital social 896 313 776 €

www.schneider-electric.com

Ce produit doit etre instalé, raccordé et utilise en respectant les normes et/ou les relements d'installation en viqueur.

En raison de I'evolution des normes et du materiel, les caractéristiques et cotes d'encombrement données ne nous engagent qu'apres confirmation par nos services.
