MODE D'EMPLOI ZG327RPA360R KUBOTA

KUBOTA Corporation 2010 MODELES ZG227A N° de code. K3276-7123-1 French (Canada)QUI EST KUBOTA Corporation ··· Depuis ses débuts en 1890, la Société KUBOTA Corporation s'est élevée au rang d'une des plus grandes entreprises du Japon. Pour arriver à ce stade, la société a pendant des années, diversifié la gamme de ses produits et de ses services, à tel point qu'elle dispose aujourd'hui de 30 usines, d'un effectif de 35000 employés et fabrique plus de 1000 produits différents, grands et petits. Tous ces produits et les services qui en dépendent sont cependant reliés par une organisation centralisée. La société KUBOTA fabrique des produits qui, pris à une échelle nationale sont des nécessités de base: produits indispensables, produits concus pour aider les hommes et leurs nations à tirer parti du potentiel inhérent à leur environnement. Pour cela, KUBOTA est le Géant des nécessités de base. Ce potentiel inclut l'alimentation en eau, la production d'aliments à partir de la terre ou de la mer; le développement industriel, l'architecture, la construction et les transports. Des milliers de personnes font confiance au savoir-faire, à la technologie, à l'expérience et au service après-vente de la société KUBOTA. Vous pouvez vous aussi nous faire confiance.

LISTE DES ABRÉVIATIONS

Niveau du carburant Symbole d'alerte à la sécurité Essence Frein de stationnement Arrêt du moteur Moteur – engagé Embrayage de la prise de force-Position

Embrayage de la prise de force-Position ''ENGAGÉ'' Hauteur de coupe Tondeuse-position descendre Tondeuse-position lever Rapide Lente Pression d'huile du moteur Starter SYMBOLES UNIVERSELS Contrôle de démarrage Heures Contrôle de la vitesse du moteur Batterie Employés comme guide lors de l'utilisation de votre machine, des symboles universels variés ont été apposés sur les contrôles et les instructions. Ces symboles et leurs significations sont montrés ci-dessous. Le moteur de cette machine n'est pas équipé d'un pare-étincelles par le fabricant. L'utilisation ou le fonctionnement de ce moteur sur ou à proximité de tout terrain couvert de forêt ou de broussailles ou de tout terrain couvert d'herbe et en contravention de la Section 4442 du Code des Ressources Publiques de Californie à moins que le système d'échappement ne soit équipé d'un pare-étincelles en état de marche conforme aux lois de l'état. D'autres zones d'états ou fédérales peuvent avoir des lois similaires. IMPORTANT AbréviationsDéfinitions API ASTM fpm HST m/s PDF RH/LH ROPS tr/mn tr/s SAE Institut Américain du pétroleSociété Américaine pour l'essai des matériaux, États-UnisPied par minuteBoîte à vitesse hydrostatiquemètre par secondePrise de forceLe côté droit et gauche est déterminé depuis l'arrière en regardant vers l'avant.Cadre anti-renversementTour par minuteTour par secondeSociété des Ingénieurs automobiles Compatibilité électromagnétique canadienne (CEM): Cette machine est conforme à la norme NMB-002 d'Industrie Canada.3

ATTENTION : Indique une situation éminemment dangereuse, des blessures graves ou la mort peuvent survenir si cette situation n'est pas évitée. Indique une situation potentiellement dangereuse, des blessures graves ou la mort peuvent survenir si cette situation n'est pas évitée. Indique une situation potentiellement dangereuse, des blessures mineures ou graves peuvent survenir si cette situation n'est pas évitée. Si les instructions se sont pas suivies des dommages à l'équipement ou à la propriété peuvent survenir. Donne des informations pertinentes. Ce symbole est celui utilisé dans l'industrie pour indiquer un danger. Il est utilisé pour attirer votre attention sur des éléments ou des opérations qui pourraient être dangereux pour vous-mêmes ou d'autres utilisateurs de cette machine. Lisez donc attentivement les consignes qu'il signale. Il est essentiel que vous lisiez les instructions et les réglementations de sécurité avant d'entreprendre l'assemblage ou l'utilisation de cette machine. AVANT-PROPOS Vous êtes maintenant l'heureux propriétaire d'une TONDEUSE ''ZERO TURN'' KUBOTA. Cette machine est le produit de l'étude et de la fabrication de haute qualité KUBOTA. Elle est fabriquée avec les meilleurs matériaux et sous un système de contrôle de qualité très rigoureux, et vous donnera de longues années de service satisfaisant. Pour tirer le meilleur parti de votre machine KUBOTA, lisez attentivement ce manuel. Il vous aidera à vous familiariser avec son fonctionnement et vous y trouverez de nombreux conseils sur l'entretien de la machine. Chez KUBOTA, nous avons pour principe d'appliquer, aussitôt que possible, tous les progrès réalisés grâce à notre recherche. La mise en œuvre immédiate de nouvelles techniques dans la fabrication de certains produits pourra faire que de petites parties de ce manuel soient périmées. Les distributeurs et concessionnaires KUBOTA disposeront cependant des informations les plus récentes. N'hésitez pas à les consulter.CONTENU

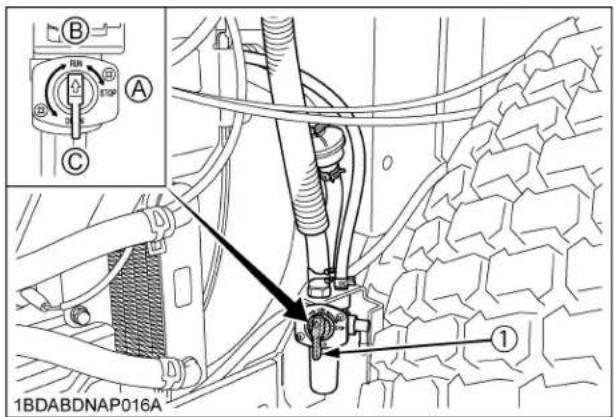

Arrêt du moteur (Manuellement).....................................................................................18

• Vidange de l'huile moteur p. 56

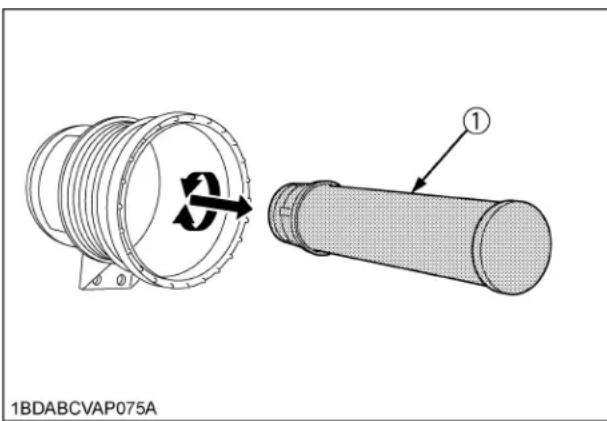

• Nettoyage de l'élément primaire du filtre à air p. 56
• Nettoyage du panneau de déflecteur du moteur p. 57

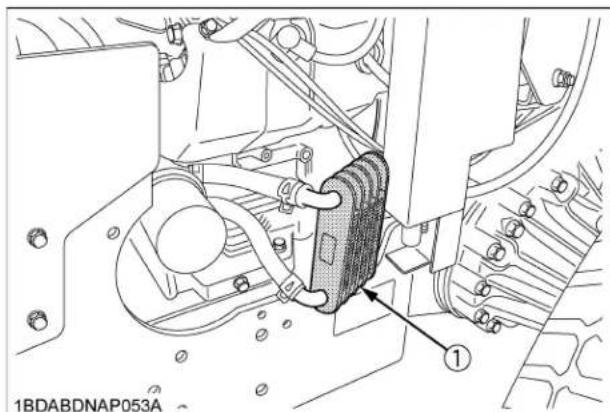

• Nettoyage des ailerons du refroidisseur de l'huile moteur p. 58

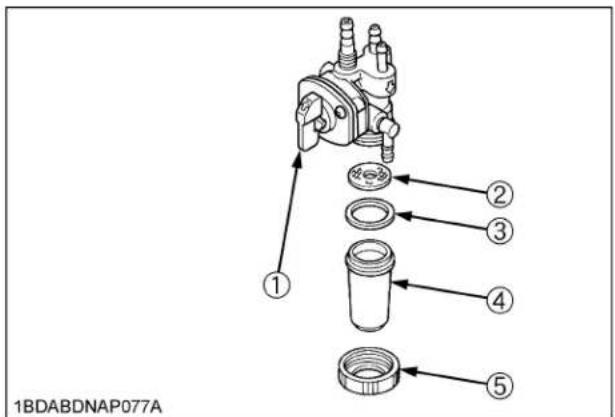

• Vérification du filtre à carburant p. 59
• CONTENU Nettoyage du bol du filtre à carburant p. 61
• Réglage du frein de stationnement p. 62
• État de la batterie p. 63

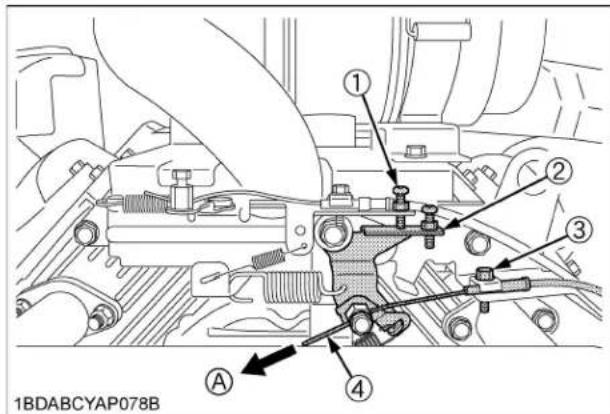

• Réglage du câble des gaz p. 65

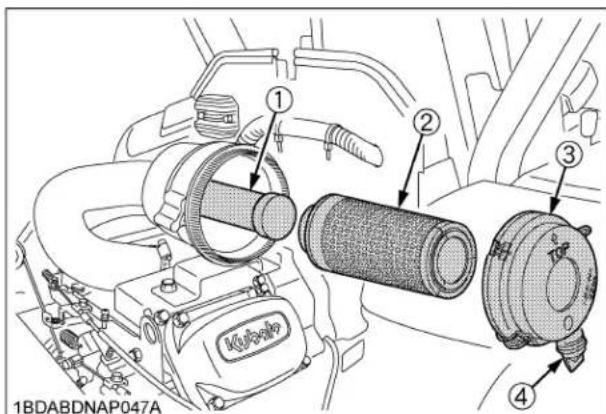

• Vérification du filtre à air de cartouche en carbone p. 65

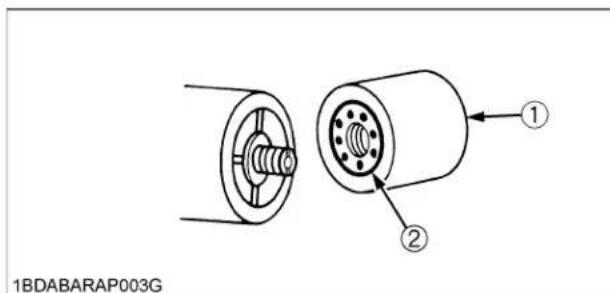

• Remplacement du filtre à huile moteur p. 67

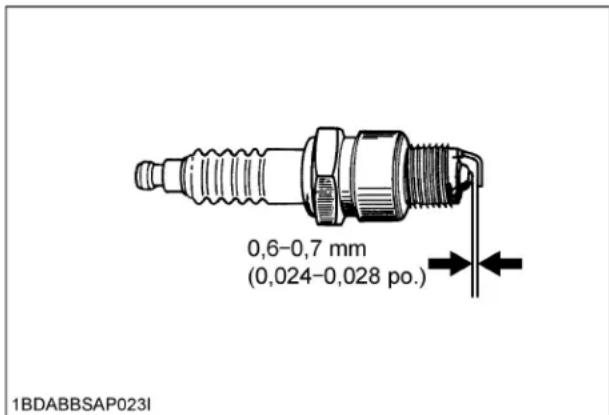

• Vérification de l'écartement & de la condition des bougies d'allumage p. 68
• Remplacement du filtre à huile de la transmission p. 69
• Réglage du pivot des leviers de contrôle p. 69
• Nettoyage du déflecteurs du moteur p. 69

TOUTES LES 400 HEURES.................................................................................. 70

Remplacement du liquide de transmission et de l'huile du carter d'essieu arrière (côté gauche et droit)......................................................................................................70 Nettoyage de la crépine de la transmission....................................................................71 Remplacement du filtre à carburant................................................................................71

TOUTES LES 500 HEURES.................................................................................. 72

Réglage du jeu des soupapes du moteur.......................................................................72

Remplacement du filtre à air de cartouche en carbone..................................................73

Une utilisation prudente est la meilleure assurance contre un accident. Lire attentivement ce chapitre avant d'utiliser cette machine. Tous les opérateurs, quelle que soit leur expérience, doivent lire ce manuel ainsi que les autres manuels relatifs avant d'utiliser la machine ou tout équipement qui y est fixé. Le propriétaire a la responsabilité légale d'instruire tous les opérateurs à une utilisation sûre. Cette machine de coupe est capable d'amputer une main ou un pied et de projeter des objets. À défaut d'observer les instructions de sécurité suivantes de graves blessures ou la mort pourrait en résulter.

1. La tondeuse Zero-Turn possède des caractéristiques

de conduites différentes des autres machines avec un volant de direction et n'est pas équipée de pédales de frein. (Toutefois une pédale de verrouillage du frein de stationnement peut être utilisée pour arrêter la machine dans le cas d'une urgence. Le ralentissement normal et l'arrêt sont réalisés par les leviers de contrôle de mise en marche.) Veuillez lire et comprendre le manuel de l'utilisateur avant d'utiliser la machine. Pratiquer son utilisation dans un endroit sans obstruction, sans la tondeuse engagée et à vitesses réduites.

2. Bien connaître l'équipement et ses limitations. Lire

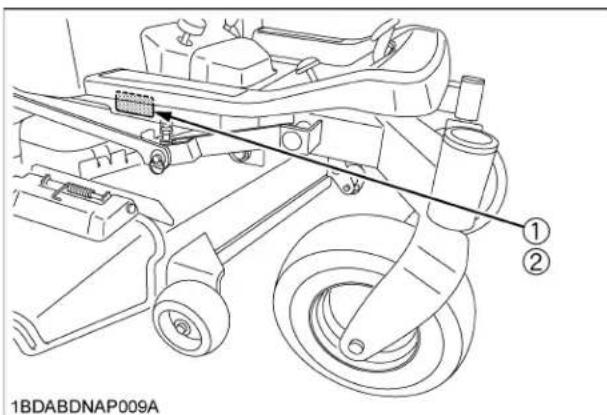

toutes les instructions données dans ce manuel et les étiquettes de sécurité de la machine avant d'essayer de démarrer et d'utiliser la machine.

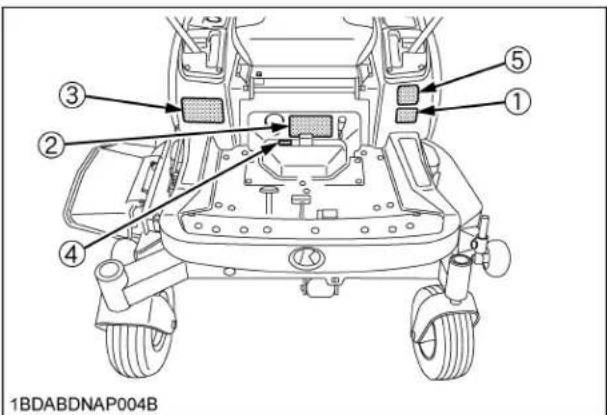

3. Faire particulièrement attention aux étiquettes de

sécurité sur la machine elle-même.

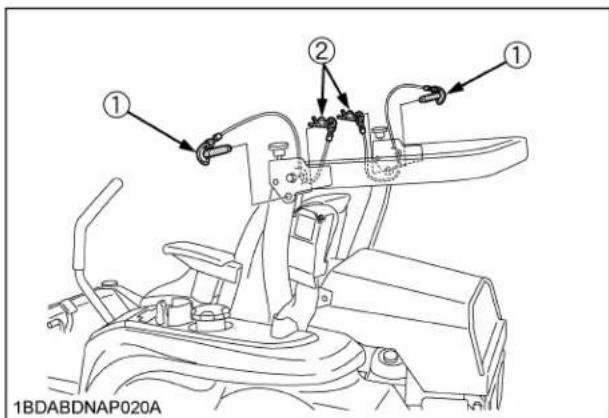

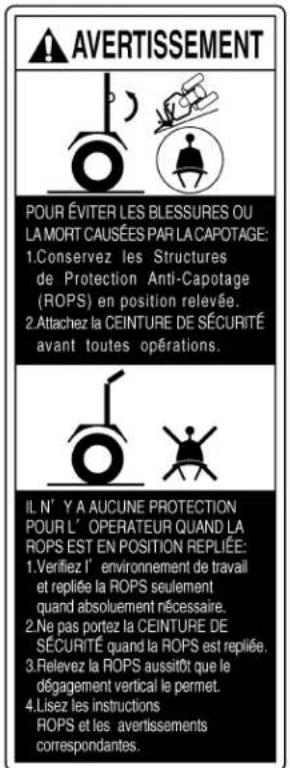

4. KUBOTA recommande l'utilisation des structures de

protection au retournement (ROPS) et de la ceinture de sécurité dans la plupart des utilisations. Cette combinaison réduira le risque de blessures corporelles ou la mort, advenant le renversement de la machine. La machine est équipée d'un cadre de sécurité ROPS repliable, celui-ci peut être temporairement replié vers le bas lorsque c'est absolument nécessaire, tels que dans les endroits avec des contraintes de hauteur. (Il n'y a pas de protection pour l'opérateur lorsque le cadre de sécurité (ROPS) est en position inclinée. Pour la sécurité de l'opérateur, le cadre de sécurité (ROPS) doit être relevé et verrouillé en position verticale et la ceinture de sécurité bouclée pour toutes les autres opérations.) Si le système ROPS est desserré ou retiré pour n'importe quelle raison, s'assurer que toutes les pièces sont réinstallées correctement avant de faire fonctionner la machine. Ne jamais modifier ou réparer les éléments de la structure de la cabine ou du cadre de sécurité (ROPS) par soudage, pliage, usinage ou coupage, car cela risque d'affaiblir la structure. Une structure ROPS endommagée devra être remplacée, et non réparée ou révisée. Si n'importe quelle membrure structurelle ROPS est endommagée, remplacer l'ensemble de la structure chez le revendeur local KUBOTA.

5. Utiliser toujours la ceinture de sécurité lorsque le

cadre de sécurité (ROPS) est vertical. Ne pas utiliser la ceinture de sécurité si le cadre de sécurité (ROPS) est abaissé ou s'il n'y en a pas. Vérifiez chaque jour la ceinture de sécurité et remplacez-la si elle est endommagée ou usée.

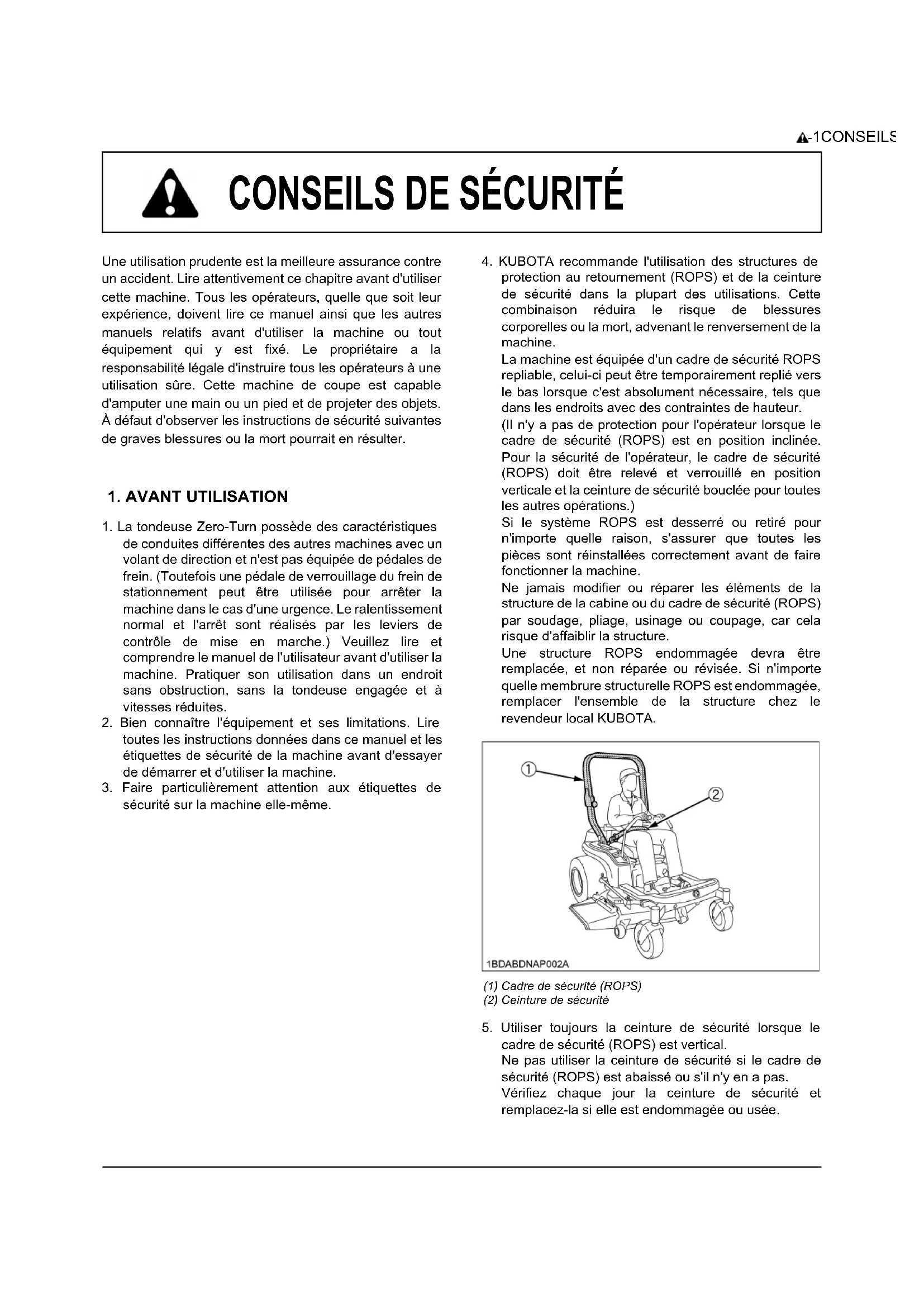

1. AVANT UTILISATION

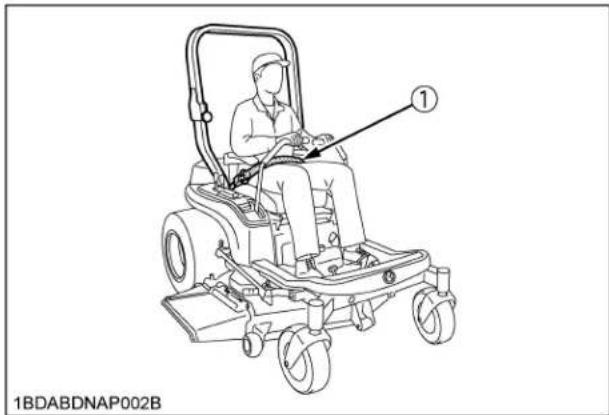

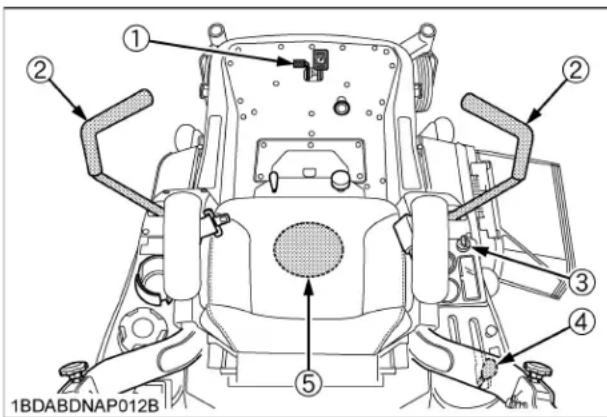

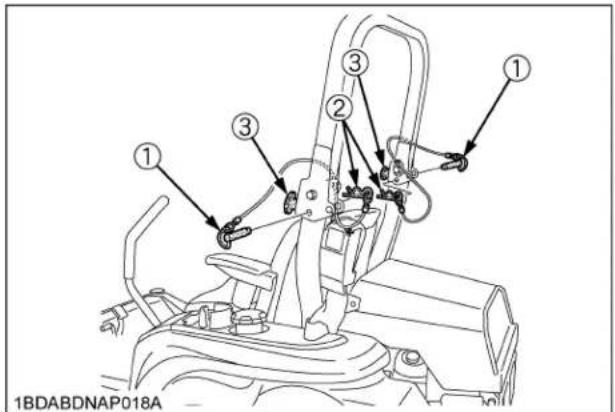

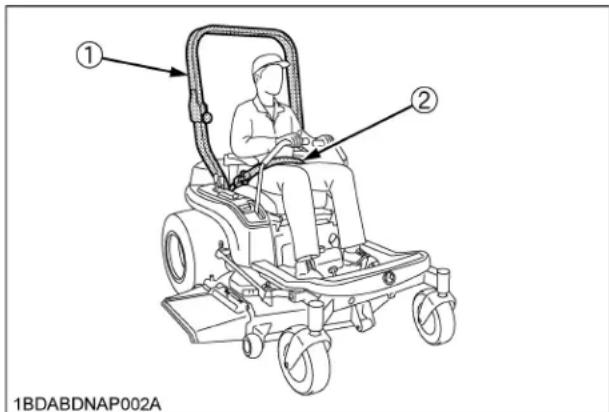

(1) Cadre de sécurité (ROPS)(2) Ceinture de sécuritéCONSEILS DE SÉCURITÉ-2

6. Ne jamais autoriser de spectateurs autour ou près de

la machine pendant son utilisation.

7. Ne jamais, à aucun moment, permettre à des

passagers, des enfants ou à des opérateurs non qualifiés de monter sur la machine. L'opérateur doit rester sur le siège pendant toute la durée de l'opération.

8. Ne pas utiliser cette machine ou un de ses

équipements en étant sous l'effet de l'alcool, de médicaments ou d'autres substances ou en état de fatigue.

9. Ne jamais porter des vêtements lâches, déchirés ou

amples. Ils peuvent se prendre dans les pièces mobiles ou les commandes, entraînant un risqué d'accident. Utiliser des bottes ou souliers de protection, des protections pour les yeux et les oreilles, des gants, etc. 10.Ne pas porter des casques d'écoute de radio ou musique en opérant cette machine. 11.Avant d'opérer la machine et les autres équipements qui y sont rattachés, vérifier soigneusement les environs. S'assurer que la zone à tondre est exempte de tout objets (cailloux, fils de fer, etc.) qui peuvent être ramassés et éjectés. Vérifier que le dégagement en hauteur soit adéquat avec le ramasseur d'herbe. 12.Vérifier les freins et autres pièces mécaniques pour déceler un ajustement défectueux ou une usure. Remplacer promptement les pièces usées ou endommagées. Vérifier régulièrement le serrage de tous les écrous et boulons. (Voir la section "ENTRETIEN PÉRIODIQUE" et "RÉGLAGE".) 13.Laisser tous les carters et grilles de protection en place. Remplacer, par mesure de sécurité, tous les éléments manquants ou endommagés. 14.Avant de permettre à d'autres personnes d'utiliser cette machine, leur expliquer comment elle fonctionne et leur faire lire ce manuel avant l'utilisation. 15.En plus du design et de la configuration de l'équipement, le contrôle des dangers et la prévention des accidents dépendent de la conscience, de l'intérêt et de la prudence du personnel impliqué dans l'opération, le transport et l'entretien de la machine. 16.Maintenir la machine et ses accessoires en bon état de fonctionnement et maintenir les dispositifs de sécurité en place et en bon état de fonctionnement. 17.Ne pas modifier la machine. Des modifications non autorisées peuvent affecter le fonctionnement de la machine, lesquelles peuvent résulter en des blessures personnelles. 18.N'utiliser que les équipements recommandés par KUBOTA. Utiliser un lest adéquat à l'avant ou à l'arrière de la machine afin de réduire le risque de renversement. Suivre les procédures de "fonctionnement en toute sécurité" spécifiées dans les Manuels fournis ave l'Équipement. 19.Maintenir la machine propre. Des accumulations de saleté, de graisse et de débris constituent un risque d'incendie et peuvent mener à des blessures personnelles. 20.Les gaz d'échappement du silencieux sont très chauds. Pour éviter un incendie, ne pas exposer de l'herbe sèche, de l'herbe tondue, de l'huile ou d'autres substances combustibles aux gaz d'échappement. Utiliser un dispositif antiflamme si nécessaire. Maintenir également le moteur et le silencieux toujours propres. C Démarrage

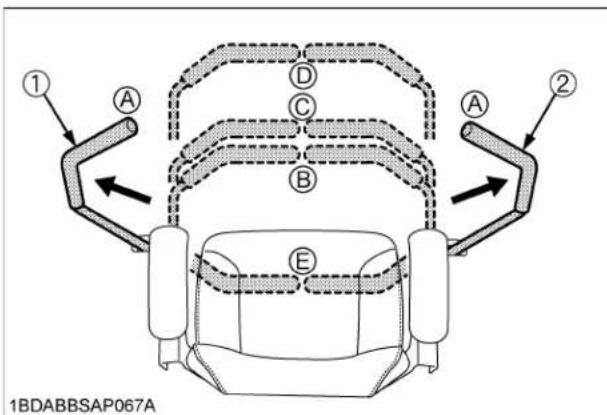

1. Ne jamais démarrer le moteur ni actionner les leviers

depuis un autre emplacement que le siège.

2. Avant de démarrer le moteur, assurer de placer les

leviers de contrôle de mise en marche en position verrouillage neutre, de serrer le frein de stationnement et de désengager (OFF) la prise de force (PDF).

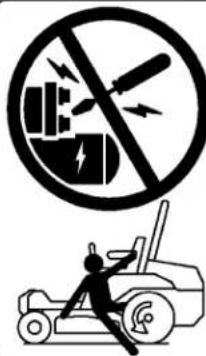

3. Ne pas démarrer le moteur en court-circuitant entre

les bornes de démarreur. La machine peut démarrer et se déplacer si le circuit de démarrage normal est pas utiliser correctement.

4. Ne pas actionner ou faire tourner le moteur au ralenti

dans un endroit mal aéré. Les gaz d'échappement contiennent de l'oxyde de carbone, gaz sans couleur, sans odeur et mortel.

5. Ne pas démarrer le moteur lorsque la tondeuse est

6. Avant chaque utilisation, s'assurer de que les

contrôles de la présence de l'opérateur fonctionnent correctement. Vérifier les systèmes de sécurité. (Voir "Vérification du système de démarrage de moteur" et "Vérification du système OPC" dans "TOUTES LES 50 HEURES" de la section "ENTRETIEN PÉRIODIQUE".) N'utiliser la machine qu'ils fonctionnent correctement. C Travail

1. Ne pas effectuer de virage brusque lors de

déplacement à haute vitesse.

2. Pour éviter un renversement, ralentir lors de virage sur

des terrains inégaux et avant d'effectuer un arrêt.

3. Ne pas utiliser près de fossés, de trous, de talus ou

d'autres terrains qui pourraient s'effondrer sous le poids de la machine. Le risque de renversement de la machine augmente lorsque le sol est souple ou mouillé.

4. Stationner la machine sur une surface égale et ferme.

5. Toujours regarder où l'on va. Faire attention aux

obstacles et les éviter. Faire attention aux bordures, arbustes, arbres, autres obstacles et dangers cachés. Des obstacles peuvent endommager la machine (flexibles de carburant, faisceaux de câbles, etc.).

2. FONCTIONNEMENT-3CONSEILS DE SÉCURITÉ

6. Savoir en tout temps ce qu'il y a derrière vous.

Regarder derrière avant de reculer et tout en reculant. Ne pas tondre en reculant à moins d'absolue nécessité et assurer que la zone immédiatement derrière vous est sans obstruction ou trou ni jeunes enfants. Soyez extrêmement prudent lorsque la machine est équipée avec un ramasseur d'herbe. Votre vision arrière peut-être obstruée par celui-ci.

7. Lors d'un travail en groupe, toujours indiquer à

l'avance aux autres personnes ce que l'on va faire.

8. Ne pas conduire cette machine sur les routes ou les

autoroutes. Faire attention à la circulation lors d'une utilisation près d'une route ou pour la traverser.

9. Faire attention au sens d'éjection de la tondeuse et ne

pas la pointer vers quelqu'un. 10.Lors de l'utilisation d'accessoires, ne jamais diriger l'éjection directement vers des passants. Ne laisser approcher personne des accessoires pendant qu'ils fonctionnent. Ne pas tondre lorsque des personnes sont présentes dans la surface à tondre. 11.Pour réduire les risques d'incendie, veiller à ce qu'il n'y ait pas d'herbe ou de feuilles dans la zone d'échappement du moteur. 12.S'assurer que les lames rotatives et le moteur sont arrêtés et que la clé est retirée avant de placer les mains ou les pieds à proximité des lames ou avant de nettoyer les obstructions ou de déboucher la gouttière. 13.Arrêter le moteur et attendre que tous les mouvements s'arrêtent avant de retirer le ramasseur d'herbe ou de déboucher la goulotte. 14.Regarder la jauge de température et maintenir toutes les écrans pour éviter des conditions de surchauffe. 15.Après avoir heurté un objet, vérifier que la tondeuse ne soit pas endommagée. Réparer et remplacer toutes les pièces endommagées avant d'utiliser à nouveau la machine. 16.Ne tondre qu'à la lumière du jour ou une lumière artificielle brillante. C Enfants Des accidents tragiques peuvent se produire si l'opérateur n'est pas vigilant lorsque des enfants sont présents. Les enfants sont attirés par la machine et l'activité de tonte de pelouse. Ne jamais supposer que des enfants resteront au même endroit.

1. Éloigner les enfants de la zone de travail et les confier

à la surveillance d'un adulte responsable.

2. Être vigilant et arrêter la machine si des enfants

pénètrent dans la zone de travail.

3. Avant et pendant le recul, regarder derrière soi et vers

le bas pour voir s'il n'y a pas des enfants.

4. Ne jamais transporter d'enfants. Il n'y a pas de place

sécuritaire pour des enfants sur la machine. Ils peuvent tomber et être gravement blessés ou interférer avec le bon fonctionnement sécuritaire de la machine.

5. Ne jamais laisser d'enfants faire fonctionner la

machine, même sous la surveillance d'un adulte.

6. Faire très attention en approchant un virage sans

visibilité, des arbustes, des arbres ou autres obstacles qui pourraient cacher des enfants.

7. Ne pas tondre en marche arrière à moins d'être

absolument nécessaire. Si nécessaire, s'assurer de que il n'y a pas d'enfants dans la zone arrière avant de tondre. C Conducteurs âgés de 60 ans et plus Les statistiques indiquent que les conducteurs âgées de 60 ans et plus présentent un pourcentage élevé de blessures relatives à la conduite de machine. Ces conducteurs devraient pouvoir évaluer leurs capacités à faire fonctionner une machine avec suffisamment de précautions pour se protéger eux mêmes ainsi qu'autrui de graves blessures. C Utilisation sur une pente Les pentes sont un des principaux facteurs des accidents de perte de contrôle et de renversement, qui peuvent entraîner des blessures graves ou la mort. Toutes les pentes nécessitent la prise de précautions supplémentaires. Si l'on ne peut pas reculer sur une pente ou si l'on est mal à l'aise, ne pas la tondre. Si le moteur s'arrête lors d'opération sur une pente, serrer immédiatement le frein de stationnement pour prévenir que la machine ne parte en roues libres. À FAIRE

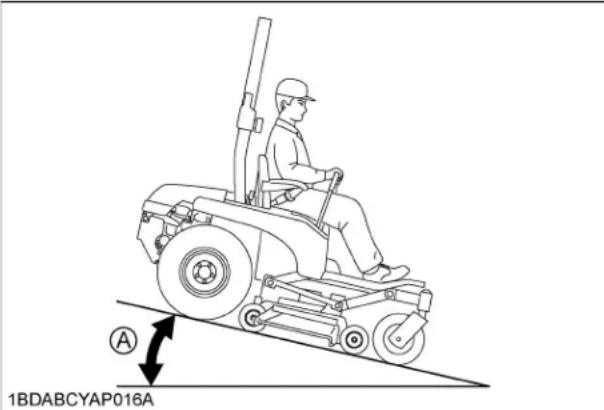

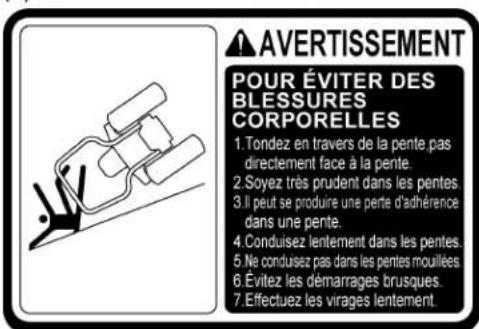

1. Pour éviter un renversement, tondre en parallèle d'une

pente, jamais en montant ou descendant. Pour des raisons de sécurité d'opération éviter les collines et pentes trop abruptes.

2. Enlever les obstacles comme les pierres, les branches

3. Faire attention aux trous dans le terrain et autres

dangers cachés. Ne pas s'approcher de dénivellation trop abrupte. Un terrain inégal pourrait faire renverser la machine. L'herbe haute peut cacher des obstacles.

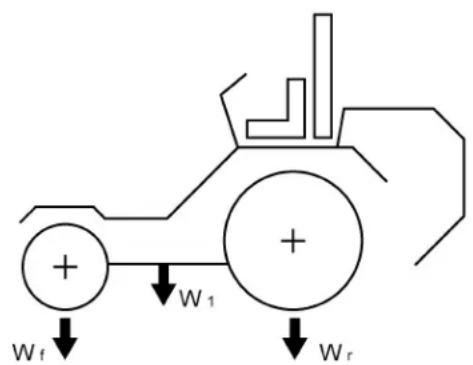

4. Suivre les recommandations de KUBOTA concernant

les poids ou contrepoids sur les roues afin d'améliorer la stabilité.

5. Veiller à ce que tous les mouvements sur une pente

soient lents et graduels. Ne pas faire de changement brusque de vitesse ou de direction.

6. Éviter un démarrage ou un arrêt sur une pente. Si les

pneus perdent de leur traction, désengager la PDF et descendre la pente lentement et en ligne droite.

7. Réduire la vitesse et faire très attention sur les pentes

et dans les virages serrés pour éviter un renversement ou une perte de contrôle.

8. Faire tout particulièrement attention lors du

changement de direction sur une pente. Ralentir, et soyez extrêmement prudent lors de changement de direction sur une pente.CONSEILS DE SÉCURITÉ-4

1. Ne pas tourner sur une pente, à moins que ce ne soit

nécessaire. Si cela l'était, tourner lentement et graduellement vers le haut.

2. Ne pas tondre près de dénivellation abrupte, de fossés

ou de talus. La tondeuse pourrait se renverser soudainement si une roue passe sur le bord d'un escarpement ou d'un fossé, ou si un bord s'effondre.

3. Ne pas tondre de l'herbe mouillée. La traction réduite

pourrait provoquer un patinage et une perte de contrôle.

4. Ne pas essayer de stabiliser la machine en plaçant le

5. Ne pas utiliser de ramasseur d'herbe sur des pentes

6. Ne pas s'arrêter ou démarrer brusquement en montant

ou descendant une pente. Éviter des démarrages et arrêts brusques sur une pente.

7. Ne jamais conduire en "roues libres". Ne pas laisser la

machine se déplacer dans une descente avec les leviers de mise en marche en position verrouillage neutre ou a la position neutre.

8. Ne pas utiliser la machine sans la tondeuse installée.

1. Stationner la machine sur un sol horizontal.

2. S'assurer que la machine et tous les équipements sont

complètement immobiles avant d'en descendre.

3. Avant de quitter la machine, serrer le frein de

stationnement, placer les leviers de mise en marche en position verrouillage neutre, désengager la PDF, abaisser tous les équipements sur le sol, arrêter le moteur et retirer la clé de contact.

4. Ne pas garer la machine sur de l'herbe ou des feuilles

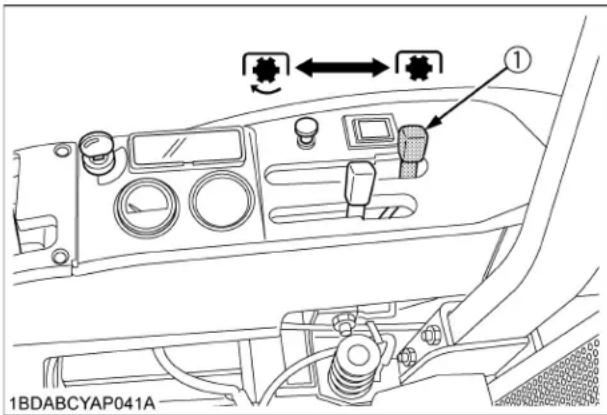

1. Avant d'installer et d'utiliser un équipement actionné

par une PDF, lire le manuel du fabriquant et revoir les étiquettes de sécurité qui y sont attachés.

2. Attendre que tous les composants mobiles soient

complètement immobilisés avant de brancher, de débrancher, de régler, de nettoyer ou d'entretenir tout équipement actionné par la PDF.

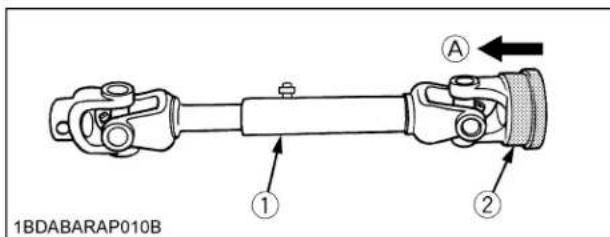

3. Utiliser la PDF avec les équipements approuvés par

KUBOTA. La vitesse de la PDF: ZG222A / ZG227A 2530 tr/mn à 3200 tr/mn du moteur

1. Utiliser l'attache de relevage seulement avec les

équipements autorisés et conçus pour un usage avec l'attache de relevage.

1. Désengager la puissance aux équipements lors du

transport ou lorsqu'ils ne sont pas utilisés.

2. Ne pas remorquer cette machine. Utiliser un camion

ou une remorque appropriée pour la transporter sur les routes publiques.

3. Faire très attention lors du chargement ou du

déchargement de la machine sur un camion ou une remorque.

4. Cette machine n'est pas autorisée à être utilisée sur la

voie publique. C Entretien

1. Avant d'entretenir la machine, la stationner sur une

surface ferme et plane, serrer le frein de stationnement, arrêter le moteur et retirer la clé de contact pour prévenir des démarrages accidentels.

2. Laisser la machine refroidir avant de faire un entretien

du moteur, du silencieux, radiateur, etc.

3. Arrêter toujours le moteur avant un remplissage de

carburant. Éviter les renversements et les éclaboussures. Nettoyer immédiatement les éclaboussures.

4. Faire particulièrement attention lors de la manipulation

des carburants. Ils sont inflammables et les vapeurs sont explosives. (1) N'utiliser qu'un récipient approprié. (2) Ne jamais retirer le bouchon de carburant ni ajouter du carburant pendant que le moteur tourne. Laisser le moteur refroidir avant d'ajouter du carburant. Ne pas fumer pendant le remplissage ni à côté de carburant. (3) Ne jamais remplir la machine de carburant à l'intérieur et toujours essuyer l'huile ou le carburant renversé.

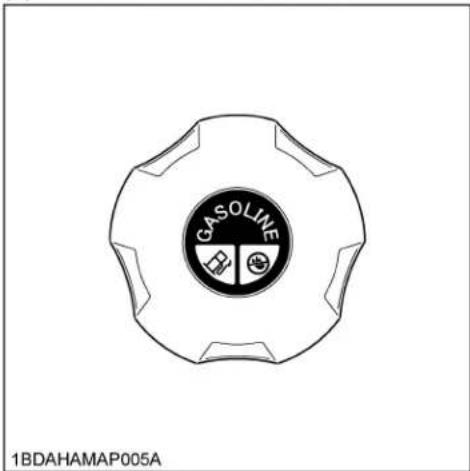

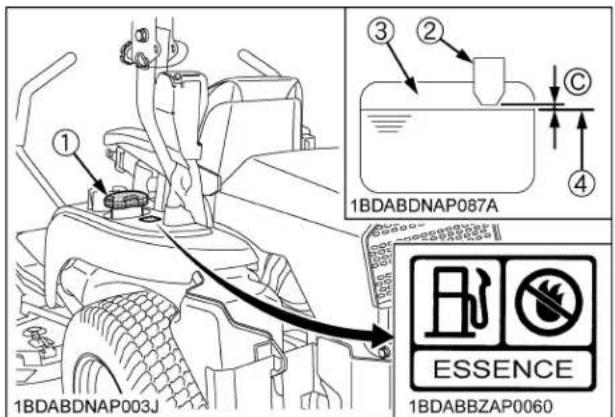

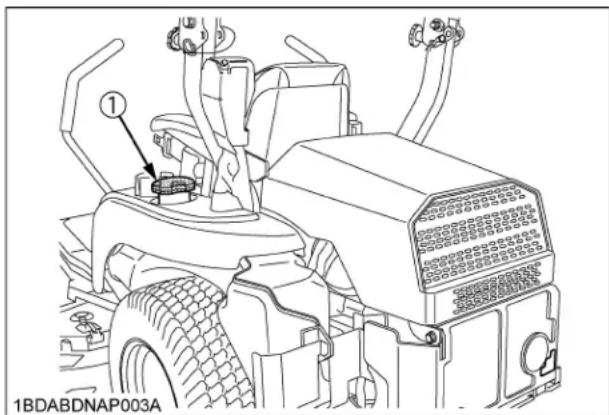

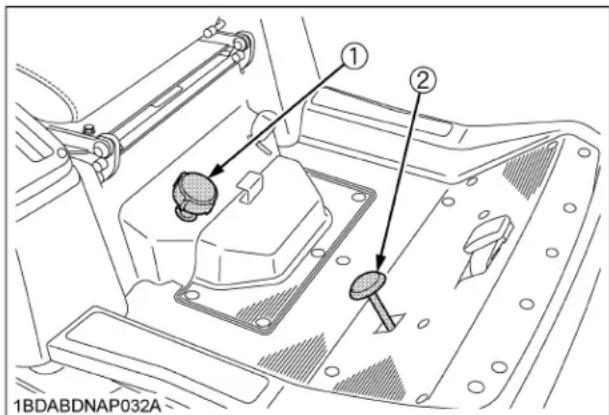

(1) Capuchon du réservoir à carburant-5CONSEILS DE SÉCURITÉ (4) Ne jamais remiser la machine ou le récipient de carburant à l'intérieur, dans un endroit où il y a une flamme nue, comme un chauffe-eau.

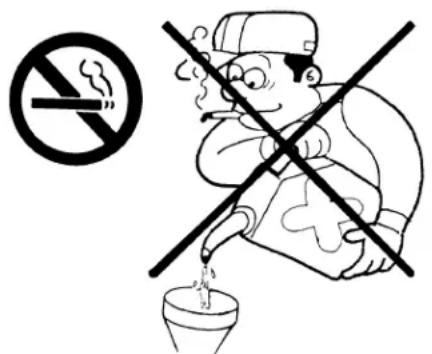

5. Ne pas fumer en travaillant autour de la batterie ou lors

d'un remplissage en carburant. Ne pas approcher une flamme ou des étincelles près de la batterie et du réservoir à carburant. La batterie, en particulier pendant la recharge, constitue un risque d'explosion et causer de sérieuses blessures personnelles car elle dégage de l'hydrogène et de l'oxygène.

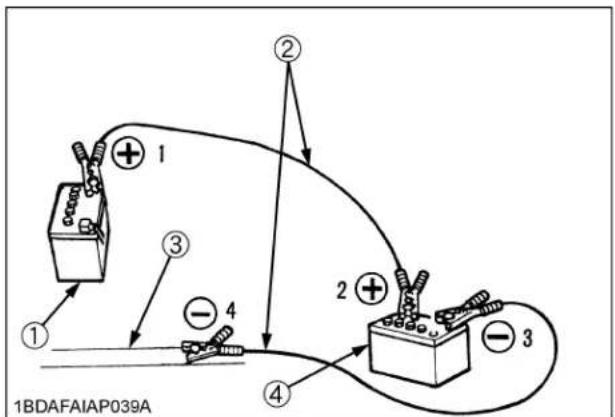

6. Lire et suivre toutes les instructions avant de

"Démarrer par survoltage ou le pontage" une batterie morte.

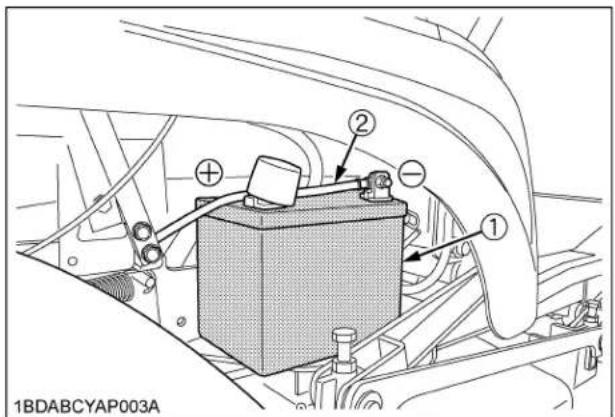

7. Déconnecter le câble négatif de la batterie avant de

travailler sur ou près des composants électriques.

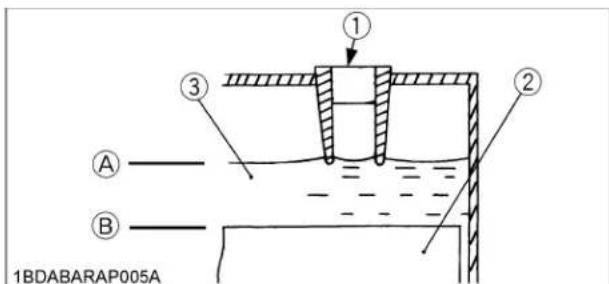

8. Ne pas utiliser ou survolter une batterie de type

remplissage si le niveau du fluide est sous la marque LOWER (niveau bas) Autrement, les pièces composantes de la batterie peuvent se détériorer prématurément, ce qui entraîne une réduction de la longévité de la batterie ou causer une explosion. Vérifier le niveau du fluide régulièrement et ajouter de l'eau distillée pour que le niveau de fluide soit entre les niveaux UPPER et LOWER (HAUT et BAS).

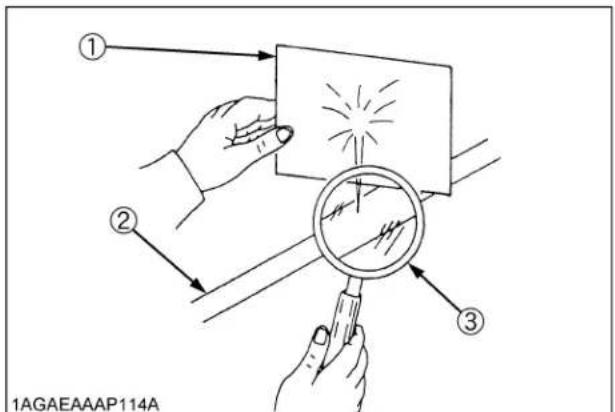

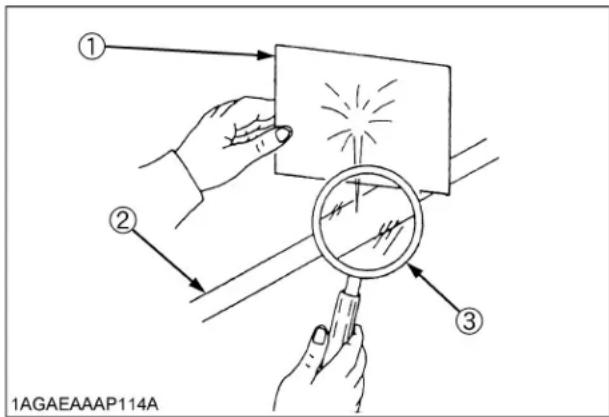

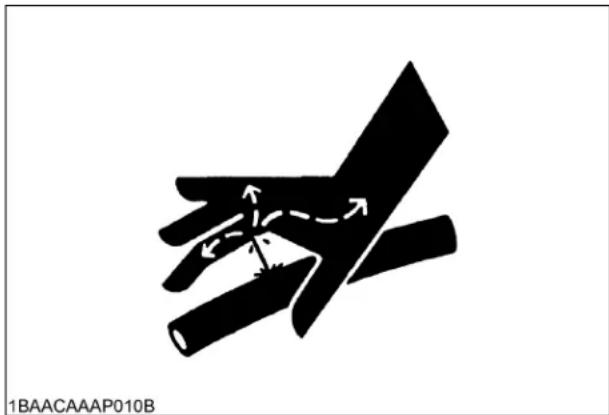

9. Toujours avoir une trousse de premiers soins et un

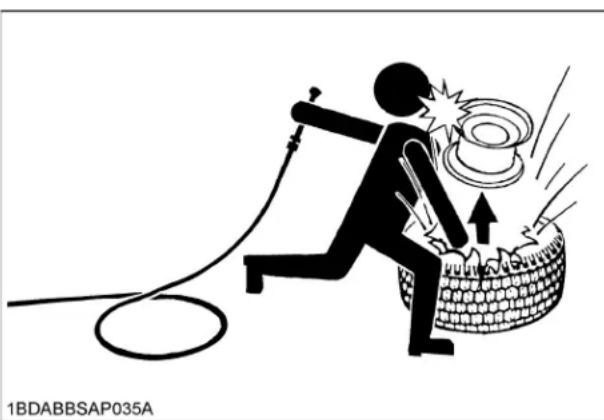

extincteur à portée de main. 10.Ne pas tenter de monter un pneu sur une jante, ceci doit être fait par une personne qualifiée et toutes les précautions de sécurité suivies. 11.Maintenir toujours les pneus à la pression préconisée. Ne pas dépasser la pression des pneus recommandée dans le Manuel de l'Utilisateur. 12.Lors d'un changement de roue, veiller à ce que la machine soit convenablement soutenu. 13.Assurer que les boulons et écrous des roues sont serrés au couple de serrage spécifique. 14.Un jet de fluide hydraulique provenant d'un circuit pressurisé peut pénétrer la peau et provoquer de graves blessures. Avant de déconnecter les circuits et flexibles hydrauliques, veuillez à éliminer toute pression résiduelle. Avant de mettre un circuit hydraulique sous pression, vérifier que toutes les connexions sont bien serrées et que tous les raccordements, canalisations et flexibles sont exempts de dommages. 15.Le jet de fluide qui s'échappe par un trou minuscule peut-être invisible. Ne pas passer la main au-dessus d'un conduit pour rechercher une fuite éventuelle. Utiliser un morceau de carton ou de bois. Le port de lunettes de protection ou de lunettes à coque est également fortement recommandé. En cas de blessure provoquée par un jet de fluide, consulter immédiatement un médecin. Le fluide peut provoquer une gangrène ou de graves réactions d'allergie. 16.Ne pas faire des réglages ou des réparations lorsque le moteur tourne. 17.Éviter l'accumulation d'herbe, de feuilles ou de tous autres débris. (1) Carton (2) Circuit hydraulique (3) LoupeCONSEILS DE SÉCURITÉ-6 18.Ne pas changer le réglage du régulateur du moteur ni faire tourner le moteur en survitesse. 19.Ne pas faire tourner une machine dans un local fermé. 20.Les lames de la tondeuse sont tranchantes et elles peuvent couper. Envelopper les lames ou porter des gants et faire très attention lors de leur entretien. 21.Vérifier que les écrous et boulons, en particulier les boulons de fixation des lames, sont bien serrés et maintenir l'équipement en bon état. 22.Ne jamais altérer les dispositifs de sécurité. Vérifier leur opération régulièrement pour leur fonctionnement adéquat. 23.Les produits altérés, comme les huiles, le carburant, le réfrigérant, les fluides de frein et les batteries peuvent endommager l'environnement, les gens, les animaux familiers et la faune. Veuillez en disposer adéquatement. 24.Ne pas utiliser des contenants familiers ou de boissons gazeuses pour entreposer les fluides et autres produits connexes. Quelqu'un, particulièrement les enfants peuvent en boire par méprise. 25.Avant de travailler en dessous de la machine, supporter le machine ou tous équipements avec des supports de sécurité et/ou bloquer adéquatement les roues pour éviter un roulement inattendu. Pour votre sécurité, ne pas se fier sur des appareils de support hydrauliques, ils peuvent fuir, descendre soudainement ou s'abaisser accidentellement. 26.Consulter votre Centre de recyclage local ou votre concessionnaire KUBOTA pour apprendre comment recycler ou se débarrasser de ces produits. A Une feuille de données concernant la déposer sécuritaire de ces matériaux (MSDS), procure les détails spécifiques sur les produits chimiques; les dangers physiques et pour la santé, les procédures de sécurité et les réponses techniques d'urgence. Le distributeur de produits chimiques utilisés avec votre machine est responsable de procurer cette feuille de données pour ces produits à votre demande. C Remisage

1. Remiser la machine et l'approvisionnement en

carburant dans un endroit fermé à clé et retirer la clé de contact afin d'empêcher des enfants ou d'autres personnes de jouer avec ou d'y toucher.

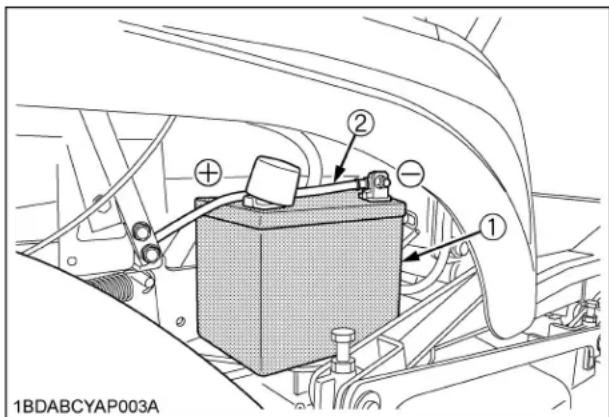

2. Pour éviter des étincelles d'un court-circuit accidentel,

débrancher toujours la batterie. Toujours débrancher tout d'abord le câble négatif (-) et rebrancher le câble négatif (-) en dernier lieu.

3. Pour éviter le risque d'intoxication par fumée

d'échappement, ne pas faire fonctionner le moteur dans un bâtiment fermé sans aération adéquate.

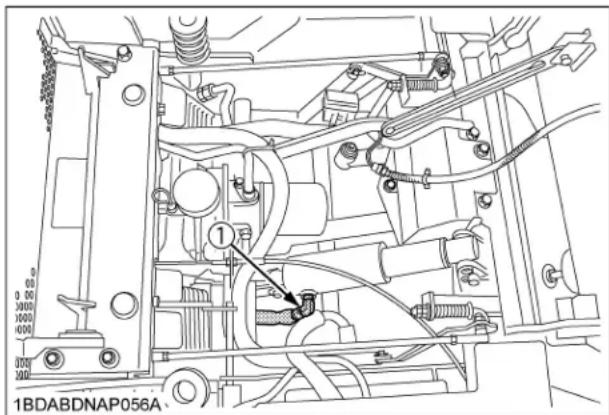

4. Pour réduire le risque d'incendie, nettoyer à fond la

machine avant de la remiser. De l'herbe et des feuilles sèches autour du moteur et du silencieux pourraient s'enflammer. (1) Batterie (2) Câble négatif (+): terminal positif (-): terminal négatif-7CONSEILS DE SÉCURITÉ 7. ÉTIQUETTES DE DANGER, D'AVERTISSEMENT ET D'ATTENTIONCONSEILS DE SÉCURITÉ-8-9CONSEILS DE SÉCURITÉCONSEILS DE SÉCURITÉ-10-11CONSEILS DE SÉCURITÉ

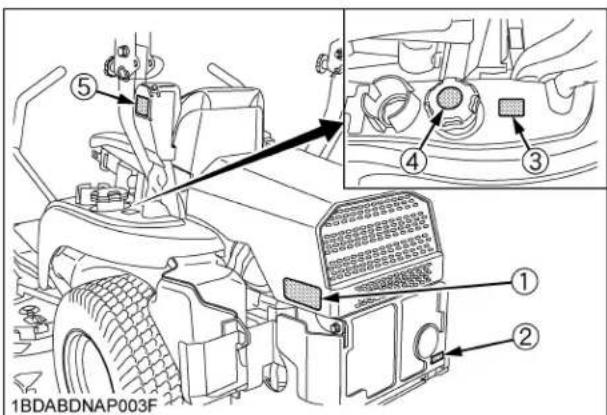

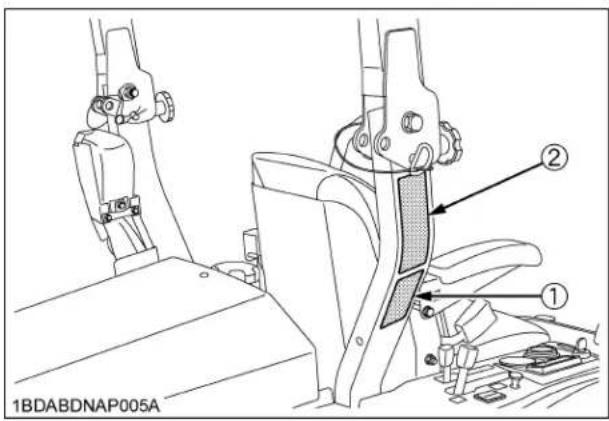

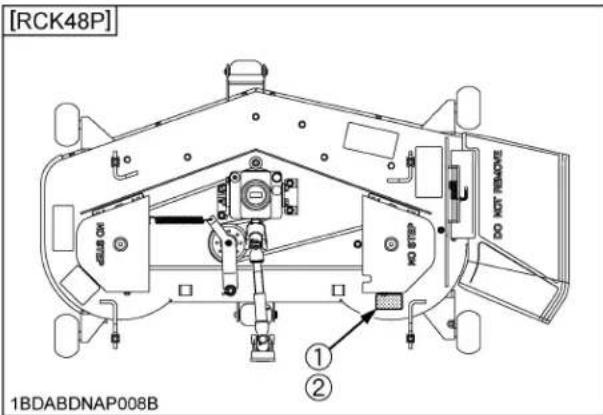

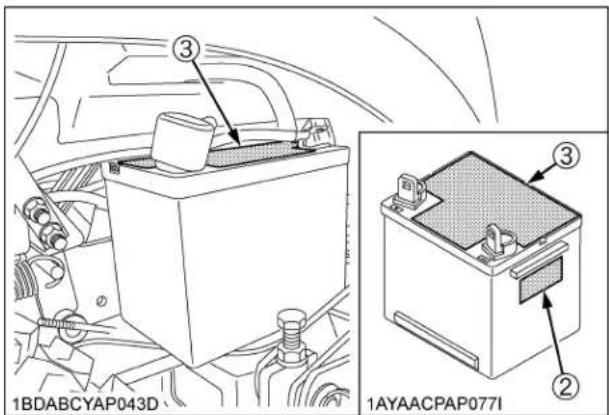

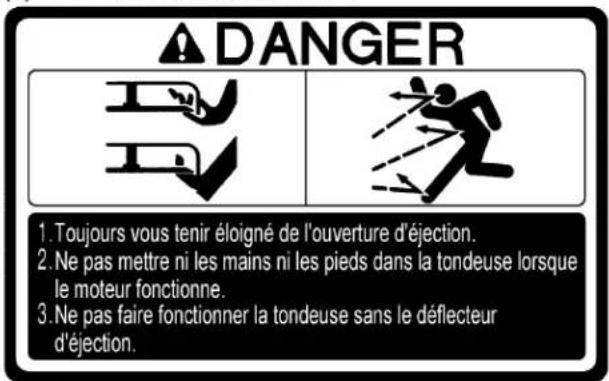

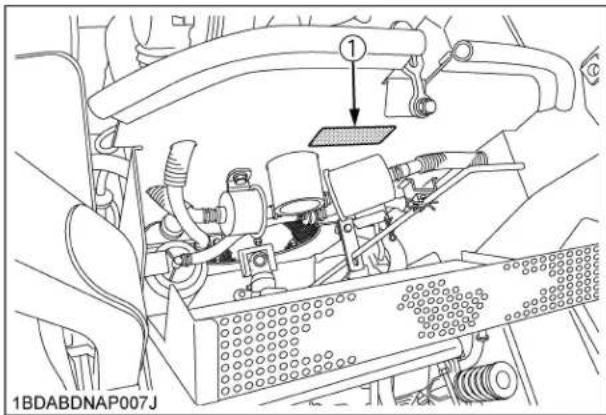

1. Conservez les étiquettes de danger, d'avertissement et d'attention propres et exemptes d'un matériel d'obstruction.

2. Nettoyez les étiquettes de danger, d'avertissement et d'attention avec de l'eau et du savon, puis essuyez-les avec un

3. Remplacez les étiquettes endommagées ou manquantes de danger, d'avertissement et d'attention par des étiquettes

neuves de chez votre revendeur KUBOTA. 4. Si un élément mentionné par une (des) étiquette(s) de danger(s), d'avertissement(s) ou d'attention(s) est remplacé par une pièce neuve, s'assurer que la (les) nouvelle(s) étiquette(s) soit(soient) placée(s) au(x) même(s) endroit(s) que l'élément remplacé.

5. Placez une étiquette neuve de danger, d'avertissement ou d'attention en l'appliquant sur une surface sèche et propre

et en appuyant dessus pour y éliminer vers le bord extérieur les bulles d'air qui peuvent s'y trouver.

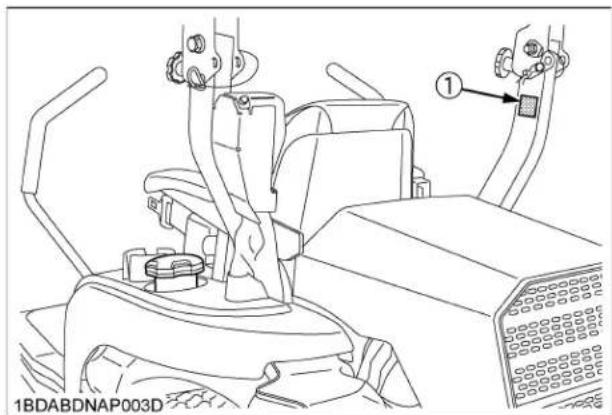

Votre concessionnaire attache un grand intérêt à votre nouvelle machine. Vous vous rendrez compte à l'issue de la lecture complète du présent manuel, que vous êtes en mesure de réaliser un certain nombre d'opérations d'entretien. Toutefois, n'hésitez pas à consulter votre concessionnaire KUBOTA pour une pièce de rechange ou une intervention plus délicate. Si vous avez besoin de pièces, n'oubliez pas de communiquer les numéros de série du moteur et de la tondeuse à votre concessionnaire. Repérez dès maintenant ces numéros et inscrivez-les à l'endroit approprié. Type No de série Machine Moteur Tondeuse Date d'achat Nom du concessionnaire (à remplir par l'acheteur) (1) Plaque d'identification de la machine (2) N de série de la machine (1) N de série du moteur (1) Plaque d'identification de la tondeuse (2) N de série de la tondeuse (1) Plaque d'identification de la tondeuse (2) N de série de la tondeuseENTRETIEN DE LA MACHINE2 (1) Plaque d'identification de la tondeuse (2) N de série de la tondeuse (1) Plaque d'identification de la tondeuse (2) N de série de la tondeuse (1) N de série du cadre de sécurité3SPÉCIFICATIONS SPÉCIFICATIONS Modèle ZG222SA ZG222A ZG227A ZG227LA Moteur Modèle KGZ770-MA3 KGZ770-MA2 Puissance maxi. (brute) du moteur kW (CV) 15,7 (21,1) (*1) 19,4 (26,0) (*1) Type Moteur à essence refroidit à l'air Nombre de cylindres 2 (V-Twin) Alésage et course mm (po.) 84,2 x 69 (3,31 x 2,72) Cylindrée totale cm (po. cu.) 768 (46,9) Régime nominal tr/mn 3200 Carburant Essence pour automobile ordinaire ou exempte de plomb Démarreur Électrique avec batterie Lubrification Graissage sous pression totale Réfrigérant Refroidissement à air forcé Batterie U1L-10 (12 V, RC: 22 mn, CCA: 300, CA: 365) Capacités Réservoir à carburant L (gal.E.U.) 27 (7,1) Huile moteur (avec filtre) L (qts.E.U.) 1,8 (1,9) 2,0 (2,1) Carter de transmission, y compris carter d'essieu arrière L (qts.E.U.) 7,5 (7,9) (*3) Dimensions Longueur totale mm (po.) 2096 (82,5) 2126 (83,7) Largeur totale sans tondeuse mm (po.) 1210 (47,7) Hauteur totale cadre de sécurité ROPS droits mm (po.) 1775 (69,9) cadre de sécurité ROPS pliés mm (po.) 1340 (52,8) Empattement mm (po.) 1295 (51,0) 1325 (52,2) Dégagement min. au sol mm (po.) 130 (5,12) W/48", W/48" S 130 (5,12) W/54" 130 (5,12) W/60" Voie Avant mm (po.) 870 (34,3) 905 (35,6) Arrière mm (po.) 930 (36,6) Poids (avec tondeuse) kg (lbs.) 500 (1102) avec 48" S 530 (1168) avec 48" 540 (1190) avec 54" 560 (1235) avec 60" Système de déplacement Pneus Avant 13 x 5,0 - 6 (4PR) Profil ligné Arrière 23 x 10,5 - 12 (4PR) Pelouse Vitesses de déplacement *2 Avant mph (km/h) 0 à 9,0 (0 à 14,5) Arrière mph (km/h) 0 à 5,0 (0 à 8,0) Direction 2 - leviers manuels Transmission 2 - Engrenage HST Frein de stationnement Disques multiples, humides / Appui du pied, relâché Rayon de braquage mm (po.) 0 (0)4 SPÉCIFICATIONS PDF Révolution 1 Vitesse (2530 tr/mn à 3200 tr/mn moteur) Système d'entraînement Entraînement par arbre, 10 dents KUBOTA Type d'embrayage Disques multiples, humides Frein de la PDF Disques simple, humides (Spécifications et design sont sujets à des changements sans préavis) NOTE: *1: Les spécifications de puissance (hp) des divers modèles à essence sont établies selon la norme J1940 de la Society of Automotive Engineers (SAE) en mesurant la puissance brute en conformité avec la norme SAE J1995, sans filtre à air ni silencieux. *2: À 3200 tr/mn au moteur *3: Quantité d'huile lorsque le niveau d'huile est situé à la marque de niveau supérieur. Modèle ZG222SA ZG222A ZG227A ZG227LA5SPÉCIFICATIONS *1: Au révolution maximum du moteur Modèle RCK48S-222Z RCK48P-222Z RCK54P-227Z RCK60P-227Z Plateau préfabriqué (Tondeuse professionnelle) Machine compatible ZG222SA ZG222A ZG227A ZG227LA Méthode de montage Attache rapide, timonerie parallèle Réglage hauteur de coupe Bouton de réglage Largeur de coupe mm (po.) 1225 (48) 1375 (54) 1524 (60) Hauteur de coupe mm (po.) 25 à 127 (1,0 à 5,0) Poids (approx.) kg (lbs.) 83 (183) 106 (234) 119 (262) 134 (295) Vitesses des moyeux des lames r/s (tr/mn) 58,0 (3480) *1 64,8 (3890) *1 58,0 (3480) *1 56 (3360) *1 Vélocité de l'extrémité des lames m/s (pi/mn) 77,3 (15200) *1 86,4 (17000) *1 86,6 (17000) *1 92 (18100) *1 Longueur des lames mm (po.) 424 (16,7) 475 (18,7) 523 (20,6) Nombre de lames 3 Dimensions Longueur totale mm (po.) 890 (35,0) 880 (34,6) 925 (36,4) 963 (37,9) Largeur totale mm (po.) 1550 (61,0) 1552 (61,1) 1710 (67,3) 1911 (75,2) Hauteur totale mm (po.) 340 (13,3)6 CONDITIONS D'UTILISATION DES ACCESSOIRES

CONDITIONS D'UTILISATION DES ACCESSOIRES

Le bon fonctionnement de la machine KUBOTA a été testé avec les accessoires vendus ou approuvés par KUBOTA. Son utilisation avec des accessoires non vendus ou non homologués par KUBOTA et dont les spécifications maximales dépassent celles mentionnées ci-dessous, ou qui ne sont pas adaptés à une utilisation avec cette machine KUBOTA, pourrait entraîner des défaillances ou des pannes de la machine, des dégâts matériels ou encore des risques de blessures pour l'opérateur ou des tiers. [Les défaillances ou les pannes de la machine provenant de l'usage d'accessoires inappropriés ne sont pas couverts par la garantie.] Poids maximal de chargement Poids de l'outil W Poids total maximal Essieu avant Wf Essieu arrière Wr ZG222SA, ZG222A 145 kg (319 lbs.) 510 kg (1124 lbs.) 140 kg (308 lbs.) 655 kg (1444 lbs.) ZG227A, ZG227LA7TABLEAU DE BORD ET COMMANDES

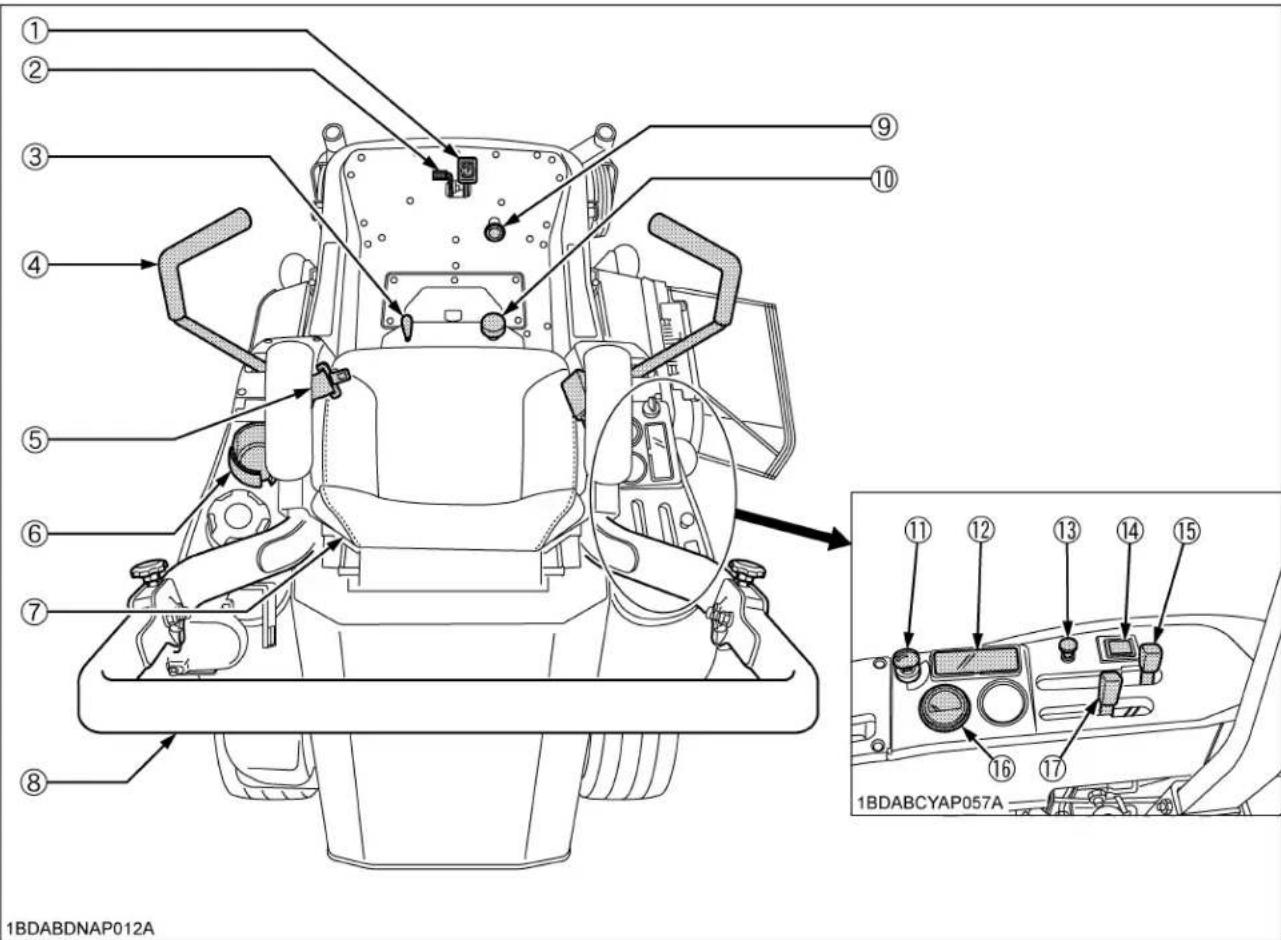

(1) Pédale du frein de stationnement.................... 11, 25 (10) Bouton de contrôle hauteur de coupe.............. 31 (2) Pédale de verrouillage du frein de stationnement................................................. 11, 25 (11) Interrupteur clé de contact............................... 13 (3) Levier de verrouillage du levage...................... 30 (12) Tableau "Easy Checker(TM)".......................... 14 (4) Levier de contrôle de déplacement.................. 11, 25 (13) Bouton d'étranglement.................................... 13 (5) Ceinture de sécurité........................................ 23 (14) Compteur d'heures......................................... 15 (6) Porte-gobelet.................................................. - (15) Levier de la PDF.............................................. 34 (7) Siège de l'opérateur........................................ 23 (16) Jauge du niveau de carburant......................... 15 (8) ROPS............................................................. 20 (17) Levier de l'accélérateur................................... 24 (9) Pédale de contrôle du levage hydraulique....... 24TABLEAU DE BORD ET COMMANDES8

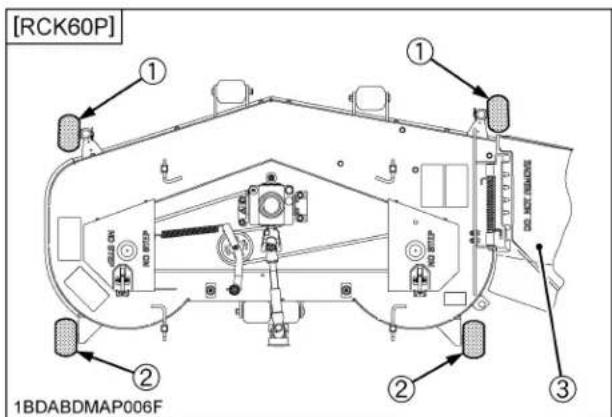

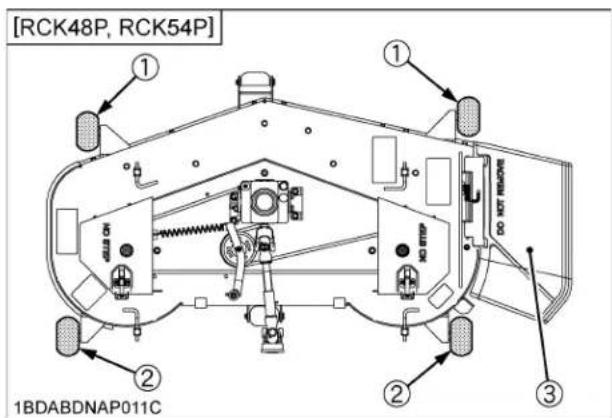

(1) Rouleau anti-décapage (Avant, type d'arbre à goupille).................. 31 (2) Rouleau anti-décapage (Arrière, type d'arbre à boulon).................. 31 (3) Déflecteur de décharge

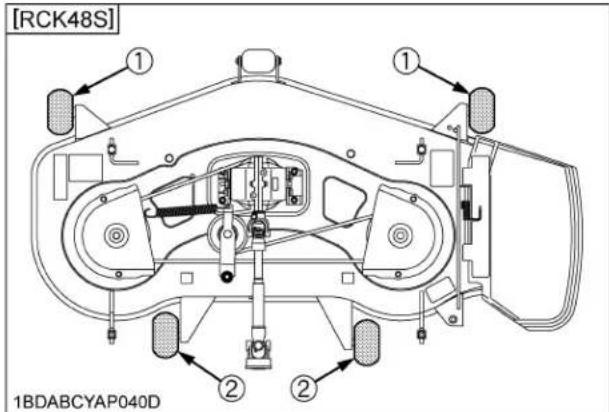

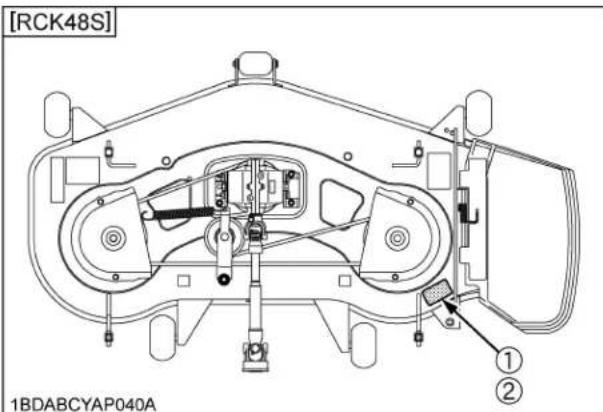

(1) Rouleau anti-décapage (Avant, type d'arbre à boulon)................... 31 (2) Rouleau anti-décapage (Arrière, type d'arbre à boulon).................. 31 (3) Déflecteur de décharge

(1) Rouleau anti-décapage (Avant, type d'arbre à boulon)................... 31 (2) Rouleau anti-décapage (Arrière, type d'arbre à boulon).................. 319MONTAGE DE LA TONDEUSE

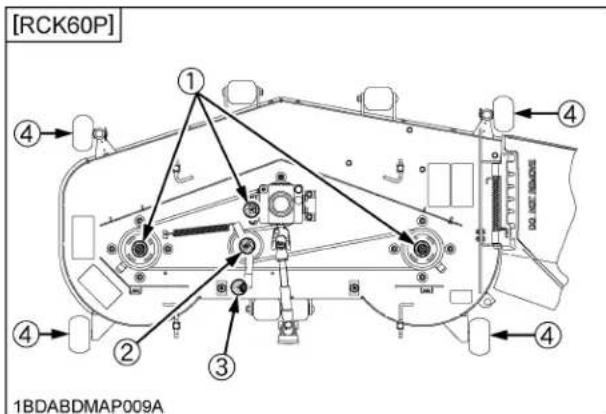

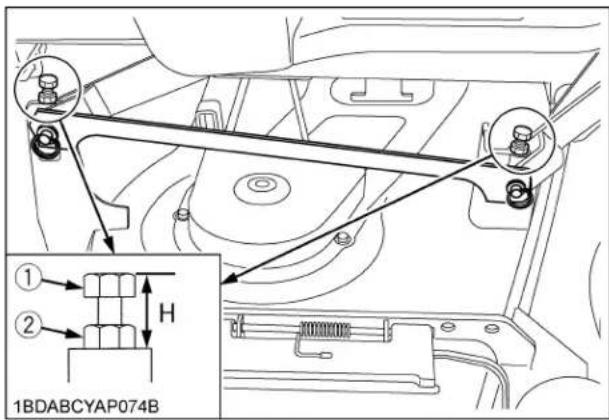

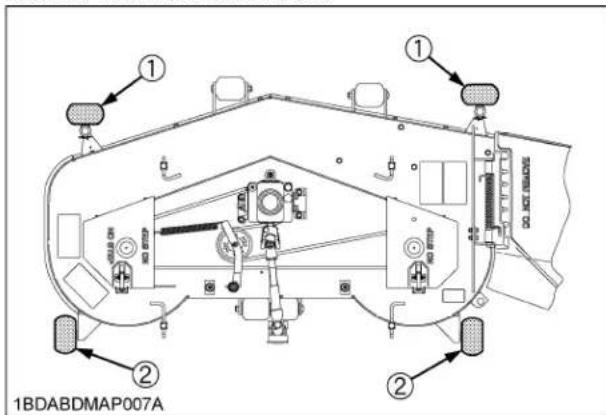

Pour éviter des blessures corporelles: A Stationner la machine sur une surface dure et égale. A Apliquer le frein de stationnement. A Arrêter le moteur et retirer la clé de contact.

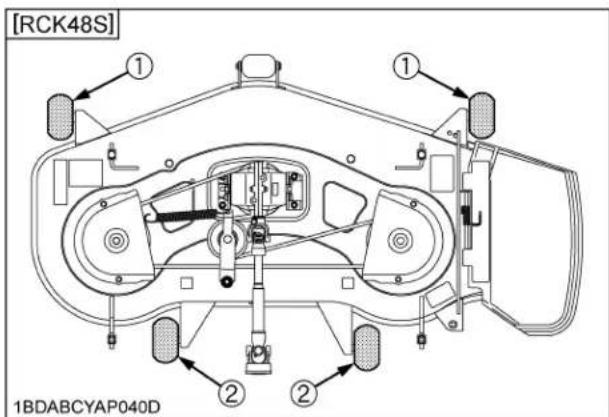

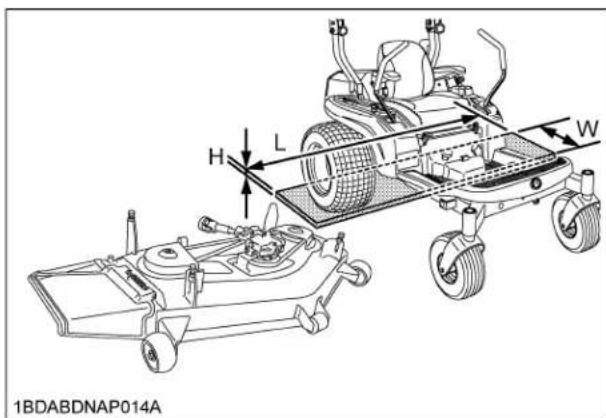

1. Avant d'installer la tondeuse, élever les attaches de

relevage en position maximum. (Voir "DÉMARRAGE" à la section "CONDUITE DE LA MACHINE".)

2. Régler le bouton de la hauteur de coupe à la position

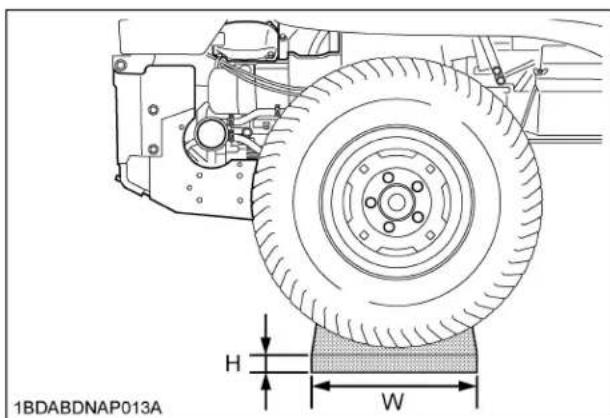

3. Aller en arrière de façon à ce que les pneus droit et

gauche soient sur la planche à 40 mm (1,57 po.) de haut. A Utiliser une planche de plus de 300 mm (11,8 po.) de largeur et 1400 mm (55,1 po.) de longueur. A S'assurer que les pneus droit et gauche sont fermement sur la planche.

4. Changer l'orientation des pneus avant comme montré

5. Placer la tondeuse du côté droit de la machine.

6. Glisser la tondeuse sous la machine, et assurer que le

boîtier réducteur de la tondeuse est place au centre de la machine. A [Pour RCK60P seulement] Pour l'installation facile règlèe le rouleau antidècapage comme montrè ci-dessous. RCK60P: Deux endroits avant H: 40 mm (1,57 po.) W: 300 mm (11,8 po.) H: 40 mm (1,57 po.) L: 1400 mm (55,1 po.) W: 300 mm (11,8 po.) (1) Rouleau anti-décapage (Avant, type d'arbre à goupille) (2) Rouleau anti-décapage (Arrière, type d'arbre à boulon)MONTAGE DE LA TONDEUSE10

7. Régler la pédale de relevage à la position la plus

basse et tirer vers le bas les attaches de relevage.

8. Fixer les attaches de relevage à la tondeuse avec la

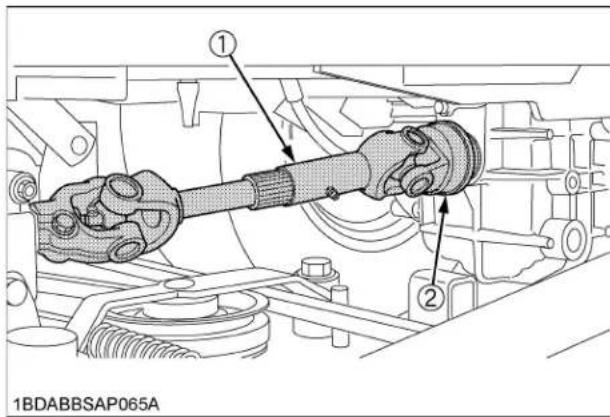

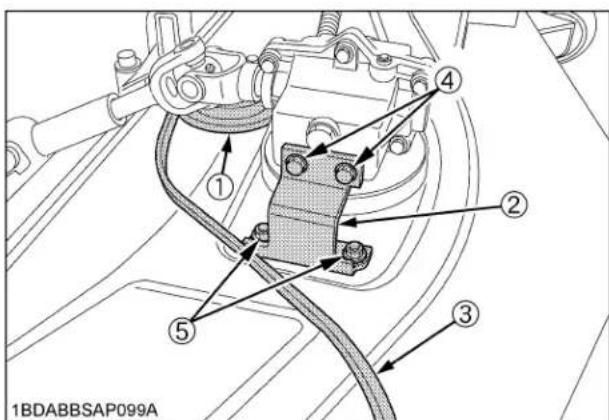

Repousser le coupleur du cardan. Enfoncer le cardan sur l'arbre de PDF jusqu'à ce que le coupleur soit verrouillé. A Tirer le cardan universel vers l'avant et l'arrière pour s'assurer qu'il est fermement verrouillé. 10.Après avoir installer la tondeuse, vérifier le niveau de la tondeuse. Si nécessaire, régler le niveau de la tondeuse et des rouleaux anti-décapage.

RÉGLAGE DE LA TONDEUSE

Voir les sections "CONDUITE DE LA TONDEUSE" et "RÉGLAGE".

DÉMONTAGE DE LA TONDEUSE

Pour le démontage de la tondeuse, inverser l'ordre de la procédure ci-dessus. (1) Attache de relevage (2) Axe clévis, rondelle plate, Anneau (1) Cardan (2) Coupleur

Pour éviter des blessures corporelles: A Lire "CONSEILS DE SÉCURITÉ" au début de ce manuel. A Lire les étiquettes de danger, d'avertissement et d'attention situées sur la machine. A Ne pas démarrer le moteur dans un local fermé, faute de quoi, l'air sera pollué par les fumées d'échappement, ce qui est très dangereux. A Ne jamais démarrer le moteur en étant sur le côté de la machine. Démarrer le moteur en étant assis sur le siège de l'opérateur.

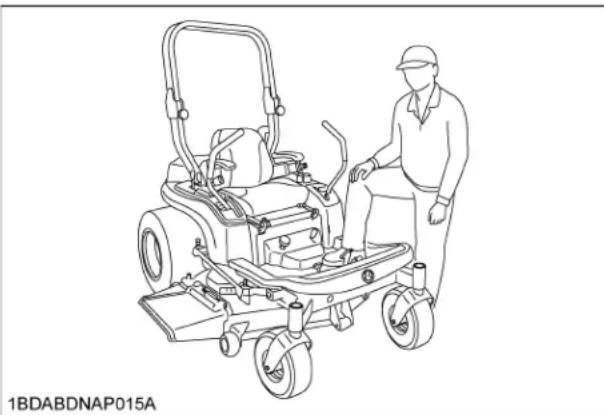

NE PAS accéder à la machine en montant de chaque côté de la tondeuse. Pour accéder à la machine monter directement sur le devant la machine.

Pour serrer le frein de stationnement: Appuyer fermement et simultanément sur la pédale du frein de stationnement avec le pied droit et la pédale de verrouillage du frein de stationnement avec le pied gauche. Relâcher par la suite la pédale du frein de stationnement tout en maintenant vers le bas la pédale de verrouillage du frein de stationnement. Pour relâcher le levier du frein de stationnement: Appuyer sur la pédale de frein avec le pied droit et relâcher la lentement sans appuyer sur la pédale de verrouillage du frein de stationnement.

1. S'asseoir sur le siège du conducteur.

2. Serrer le frein de stationnement.

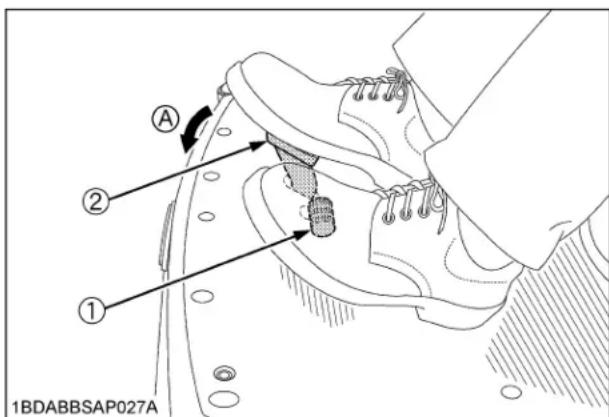

(1) Pédale de verrouillage du frein de stationnement(2) Pédale du frein de stationnement(A) "APPUYER"UTILISATION DU MOTEUR12 A Lorsque le moteur est froid: Tirer sur le bouton d'étranglement. A Lorsque le moteur est chaud: Positionner le levier de commande des gaz à mi- chemin entre les positions "LENTE" et "RAPIDE".

3. S'assurer que le levier de la PDF est sur

la position "DÉSENGAGÉ" (OFF). (1) Levier de la PDF "ENGAGÉ" (ON) "DÉSENGAGÉ" (OFF)

4. Placer le levier de contrôle de

déplacement en position "VERROUILLAGE NEUTRE". (1) Levier de contrôle de déplacement (Gauche) (2) Levier de contrôle de déplacement (Droit) (A) Position "VERROUILLAGE NEUTRE" (B) Position "NEUTRE" (avec les mains) (C) Position "RAMPANTE" (sans les mains) (D) "AVANT"

5. Relâcher la pédale de contrôle du

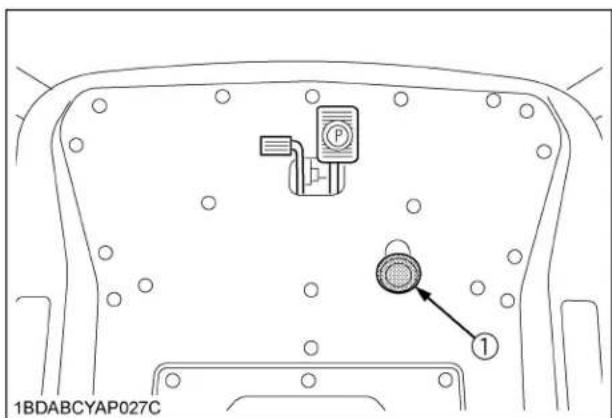

levage hydraulique à la position "DESCENDRE". (1) Pédale de contrôle du levage hydraulique Appuyer: "LEVER" Relâcher: "DESCENDRE"

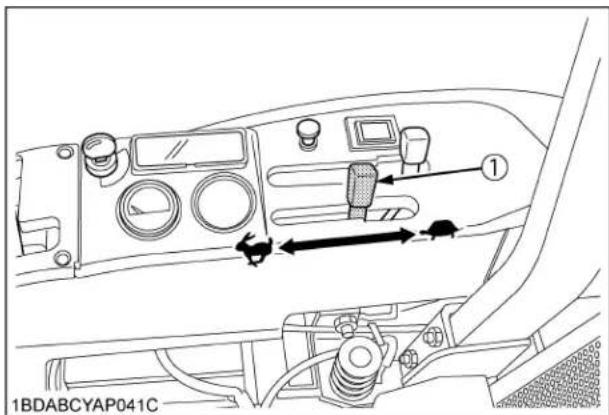

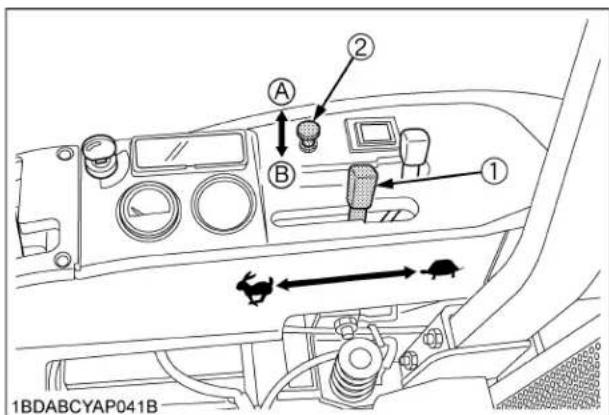

Régler le levier des gaz de la manière suivante. (1) Levier de l'accélérateur (2) Bouton d'étranglement (A) Tirer: position "ENGAGÉ" (ON) (B) Pousser: position "DÉSENGAGÉ" (OFF) "RAPIDE"

"LENTE"13UTILISATION DU MOTEUR

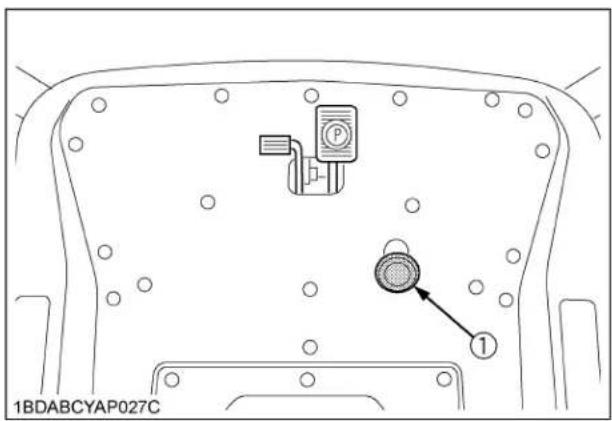

A À cause des enclenchements de démarrage, le moteur peut démarrer seulement lorsque l'embrayage de la prise de force (PDF) est désengagé (OFF), la pédale de verrouillage du frein de stationnement est serrée, les leviers de mise en marche sont en position "VERROUILLAGE NEUTRE" et que l'opérateur est assis sur le siège. BLevier de la commande des gaz En tirant le levier de gaz en arrière, on réduit le régime du moteur, et en poussant le levier en avant, on augmente le régime du moteur. [Pour un moteur froid] Pour démarrer le moteur par temps froid, tirez toujours sur le bouton d'étranglement à la position engagée "ON". Lorsque le moteur est démarré et réchauffé, pousser graduellement le contrôle d'étranglement à la position "DÉSENGAGÉ" (OFF). Le moteur et l'équipement peuvent être utilisés pendant la période de réchauffement, mais il peut être nécessaire de maintenir l'étranglement partiellement engagé jusqu'à ce que le moteur soit réchauffé. [Pour un moteur chaud] Après le démarrage du moteur, poussez le bouton d'étranglement à la position désengagée "OFF". BInterrupteur à clé A Ne pas utiliser des fluides de démarrage ou de l'éther. A Pour protéger la batterie et le démarreur, assurer que le démarreur n'est pas constamment activé pendant plus de 10 secondes à la fois. Si le moteur ne démarre pas, attendre pendant une période de repos de 60 secondes, avant de tenter un autre démarrage. A Si le démarreur ne peut pas faire démarrer le moteur, désengager le démarreur immédiatement. Ne pas tenter d'autres démarrages du moteur jusqu'à ce que la condition soit corrigée. Ne pas faire démarrer le moteur par le pontage d'une autre batterie. Consulter le concessionnaire KUBOTA. A Ne pas tourner l'interrupteur à clé sur la position "DÉMARRAGE" lorsque le moteur tourne déjà. A Lorsque la température est au-dessous de 0 (32 ), faire tourner le moteur à une vitesse moyenne pendant au moins 10 minutes pour réchauffer le lubrifiant du moteur et de la transmission. Si l'on fait fonctionner la machine avant que le lubrifiant ne soit suffisamment chaud, on abrégera la longévité de la machine.

7. Introduire la clé dans l'interrupteur à clé.

Tourner l'interrupteur à clé sur la position "DÉMARRAGE" et relâcher la clé sur la position "MARCHE" lorsque le moteur démarre. ARRÊT................... La position où la clé de contact peut être insérée ou enlevée de l'interrupteur à clé. [Lorsque la clé de contact est tournée sur cette position, le moteur s'arrête.] MARCHE................ Le moteur tourne. DÉMARRAGE........ Serrer le frein de stationnement et tourner la clé de contact à cette position pour démarrer le moteur. : "ARRÊT" : "MARCHE"

: "DÉMARRAGE"UTILISATION DU MOTEUR14

A Ne pas faire fonctionner la machine sous une condition de pleine charge avant que le moteur ne soit suffisamment réchauffé pendant 2 ou 3 minutes à des températures au-dessus de 0 (32 ). A Lorsque la température ambiante est inférieure à -15 (5 ), retirer la batterie de la machine et la remiser dans un endroit chaud jusqu'au fonctionnement suivant.

VÉRIFICATION PENDANT L'OPÉRATION

Lors de l'utilisation, vérifier les points suivants pour assurer que toutes les pièces fonctionnent normalement. BArrêter immédiatement le moteur si: A Le moteur ralentit ou accélère brusquement. A Des bruits anormaux se font soudainement entendre. A Les fumées des émissions d'échappement deviennent décolorées. BTableau Easy Checker(TM) Si un témoin lumineux sur le tableau Easy Checker (TM) s'allume pendant l'utilisation de la machine, arrêter immédiatement le moteur, et trouver la cause, comme montré ci-dessous. Ne jamais utiliser la machine si un témoin lumineux sur le tableau Easy Checker (TM) est allumé. Pression d'huile du moteur Si la pression d'huile du moteur descend sous le niveau prescrit, un témoin lumineux sur le tableau Easy Checker (TM) s'allume. Si ceci survient pendant l'opération de la machine, arrêter immédiatement le moteur et vérifier le niveau d'huile du moteur.

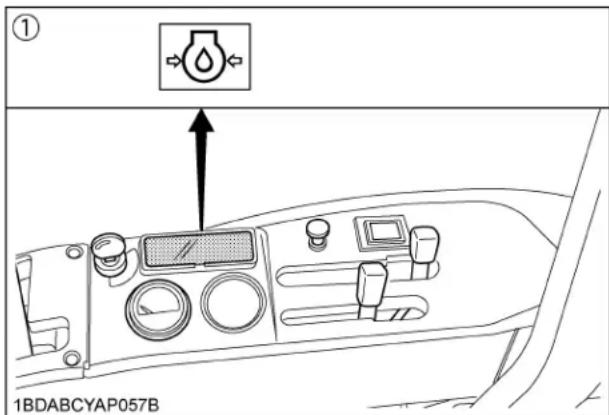

8. Assurer que les témoins lumineux du

tableau Easy checker(TM) sont éteints. Si un témoin lumineux est encore allumé, arrêter immédiatement le moteur et vérifier les dépannages prescripts dans Utilisation du moteur dans la section "VÉRIFICATION PENDANT L'OPÉRATION".

9. Réchauffer le moteur en le faisant

tourner à vitesses moyenne. (1) Tableau Easy Checker (TM)15UTILISATION DU MOTEUR BJauge à carburant Soyez prudent de ne pas vider complètement le réservoir à carburant. Autrement de l'air peut pénétrer dans le système de carburant. Si ceci survient, le système à carburant devra être purgé. (Voir "ENTRETIEN ADDITIONEL" à la section "ENTRETIEN PÉRIODIQUE".) A Ne pas emplir plus que la marque "F". Emplir seulement jusqu'au niveau du col de remplissage du réservoir à carburant. A Lors de faire le plein, stationner la machine sur une surface égale. BPompe à carburant Cette pompe à carburant est équipée de la fonction de transmission limitée. A Quand la clé se trouve à la position "ARRÊT": La pompe ne fonctionne pas. A Lorsq'on tourne la clé d'un cran dans le sens des aiguilles d'une montre avant que le moteur se démarre: La pompe fonctionne pendant environ 15 secondes. A Retenir la clé à cette position avant que le moteur se démarre. La pompe s'arrêtera 15 secondes après. Pour remettre la minuterie à zero, retenir la clé à la position "ARRÊT" pendant environ 60 secondes. A Quand le moteur est en train de marcher: La pompe fonctionne normalement. BCompteur d'heures Ce compteur d'heures donne la lecture du nombre d'heures de service pendant lesquels la machine a travaillé. A Comme le compteur d'heures marche électriquement, il commence à compter les heures lorsque l'interrupteur à clé est à la position "ENGAGÉ" (ON), que le moteur tourne ou non.

DÉMARRAGE PAR TEMPÉRATURE

FROIDE Si la température ambiante est au-dessous de 0 (32 ) et que le moteur est très froid, le faire démarrer de la manière suivante.

1. Tirer sur le bouton d'étranglement.

2. Tourner la clé de contact sur la position

"DÉMARRAGE" (" "). A Actionner le démarreur pendant 5 secondes. A Si le moteur ne démarre pas, attendre 10 secondes. A Répéter cette procédure jusqu'à ce que le moteur démarre.

3. Lorsque le moteur démarre, tourner la clé de contact

sur la position "MARCHE" (" ").

4. Positionner le levier de commande des gaz à mi-

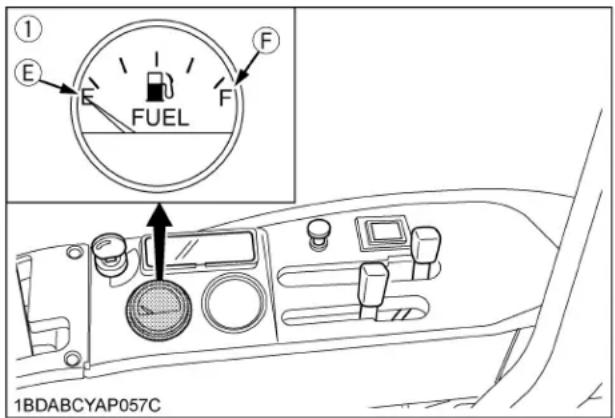

chemin entre les positions "LENTE" et "RAPIDE". (1) Jauge à carburant (E) "VIDE" (F) "PLEIN" (1) Compteur d'heuresUTILISATION DU MOTEUR16 RÉCHAUFFEMENT Pour éviter des blessures corporelles: A S'assurer de serrer le frein de stationnement pendant le réchauffement. Réchauffer le moteur sans y appliquer aucune charge pendant 5 minutes environ après son démarrage, ceci ayant pour but de permettre à l'huile d'arriver à chaque élément constitutif du moteur. Si une charge est appliquée au moteur au cours du réchauffement, il peut en résulter des dommages tels que: grippage et ou bris des pistons ou usure prématurée. BRéchauffage de l'huile de transmission par température froide L'huile hydraulique sert aussi d'huile de transmission. Par temps froid, l'huile aura une viscosité très basse. D'où le risque de retard dans la circulation du fluide et d'une pression anormalement basse, après le démarrage du moteur, ayant comme résultat, divers troubles dans le système hydraulique. Pour prévenir de tels problèmes observer les instructions suivantes: Réchauffer le moteur, à régime moyen en se rapportant au tableau ci-dessous: A Ne pas faire fonctionner la machine sous pleine charge avant un réchauffement adéquat. Si la machine fonctionne sous charge lorsque le moteur est encore froid, le système hydraulique ne fonctionnera pas correctement et la longévité de la machine sera abrégée. A Si des bruits sont perceptible après que le levier de contrôle hydraulique est activé et que l'équipement est levé, la cause peut être un ajustement inadéquat du mécanisme hydraulique. À moins d'une correction, l'unité sera endommagée. Consulter votre concessionnaire KUBOTA pour les réglages. UTILISATION DE CÂBLE DE DÉMARRAGE Pour éviter des blessures sérieuses ou la mort: A Les émanations gazeuses de la batterie peuvent causer une explosion. Garder les cigarettes, étincelles et flammes loin de la batterie. A Ne pas utiliser le survoltage ou le pontage si la batterie est gelée. A Ne pas connecter le négatif du câble de survoltage au terminal négatif de la batterie de la machine. Lors d'un survoltage de la batterie, suivre les instructions ci-dessous pour un démarrage en toute sécurité.

1. Amener la machine de dépannage équipée d'une

batterie de même voltage que la machine a dépannée. "LES DEUX MACHINES NE DOIVENT PAS SE TOUCHER."

2. Engager le frein de stationnement sur les deux

machines et mettre les leviers de vitesse au neutre. Arrêter le moteur.

3. Porter des gants de caoutchouc et des lunettes de

4. S'assurer que les capuchons d'évent d'air sont

correctement en place (si elles en sont équipées).

5. Connecter la pince rouge du câble de pontage à la

connexion positive (rouge (+) ou positif) de la batterie déchargée et connecter l'autre extrémité du même câble à la connexion positive (rouge (+) ou positif) de la batterie de dépannage.

6. Connecter l'autre câble de pontage au terminal négatif

(noir (-) ou négatif) de la batterie de dépannage.

7. Connecter l'extrémité noire du câble au carter du

moteur ou au châssis de la machine, le plus loin possible de la batterie déchargée.

8. Démarrer la machine de dépannage et laisser tourner

le moteur un petit moment, ensuite faire démarrer le moteur de la machine a dépanné.

9. Déconnecter les câbles de pontage en utilisant la

méthode inverse (étape 7, 6, et 5). Température ambiante Durée de réchauffement Au-dessus de 0 (32 ) 5 min. environ -10 à 0 (14 à 32 ) 5 à 10 min. -20 à -10 (-4 à 14 ) 10 à 15 min. En-dessous de -20 (-4 ) Plus de 15 min.17UTILISATION DU MOTEUR A Cette machine fonctionne avec un système de démarrage de 12 volts avec la borne négative (-) au châssis. A Utiliser le même voltage pour un démarrage en surcharge ou pontage. A L'emploi d'un système électrique avec un voltage supérieur à celui de la machine peut occasionner des dommages important au système électrique de la machine. Employer seulement une source de voltage identique lors d'un démarrage par surcharge ou pontage sur des batteries déchargées ou faibles.

1. Après le ralentissement de la machine, tourner

l'interrupteur à clé sur la position "ARRÊT".

3. Ne pas laisser l'interrupteur à clé sur "MARCHE" (clé

sur la position de mise en marche "MARCHE"); sinon, le moteur ne fonctionnant pas, la batterie se déchargera.

4. Serrer le frein de stationnement.

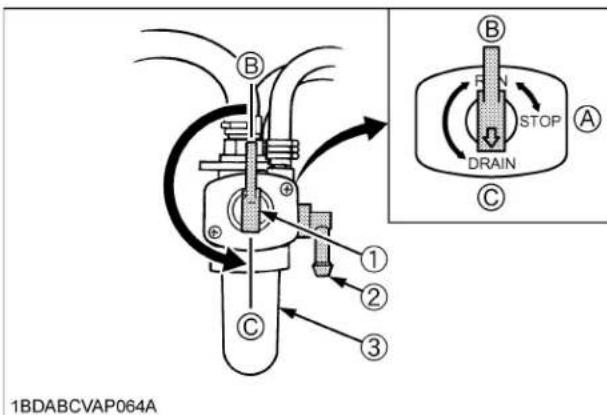

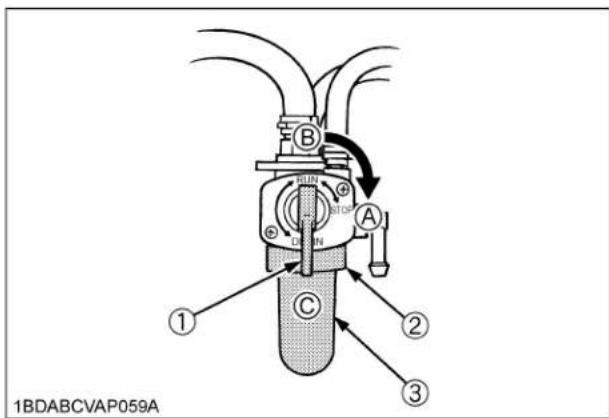

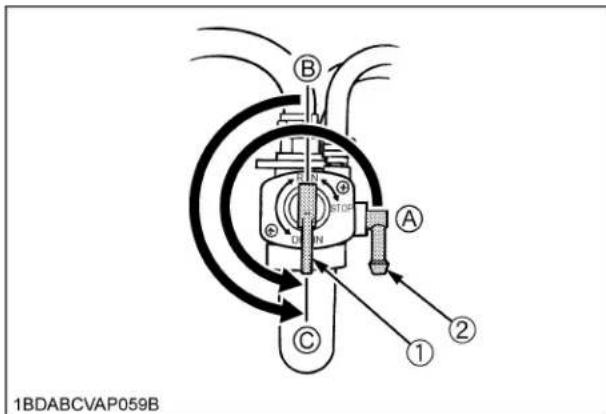

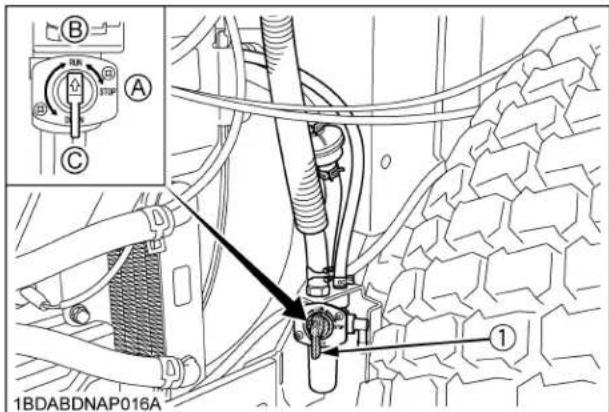

5. Placer la vanne de carburant du carburateur sur la

position "ARRÊT" (FERME). A Lorsque la machine est dans une pente, ne pas arrêter le moteur pendant une trop longue période. L'huile du moteur peut s'écouler dans le carburateur et le silencieux via les guides de soupape. A Avant d'arrêter le moteur, positionner le levier de commande des gaz à la position médiane pour prévenir un retour de flamme. (1) Batterie déchargée (2) Câbles de pontage (3) Bloc-moteur ou châssis (4) Batterie chargée pour le dépannage Connecter les câbles par ordre numérique. Déconnecter les câbles dans l'ordre inverse après usage. (1) Vanne de carburant du carburateur (A) "ARRÊT'' (FERME) (B) "MARCHE'' (OUVERT)

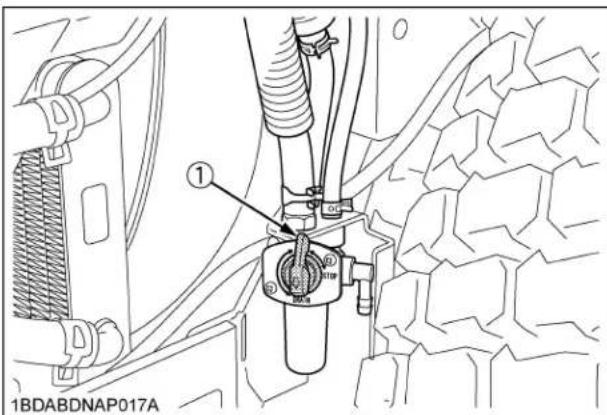

(C) "VIDANGE''UTILISATION DU MOTEUR18

BArrêt du moteur (Manuellement) Le moteur s'arrête lorsque l'interrupteur à clé est tourné à la position désengagée "OFF". Si le moteur ne s'arrête pas, s'assurer que les leviers de mise en marche sont en position "VERROUILLAGE NEUTRE", que le levier de la PDF est désengagé "OFF", et que la tondeuse est abaissée sur le sol. Ensuite serrer le frein de stationnement et confirmer que it est serré, puis attentivement descendre de la machine. Placer la vanne de carburant du carburateur sur la position ''ARRÊT'' (FERME) et attendre jusqu'à l'arrêt du moteur. Consulter immédiatement le concessionnaire KUBOTA. Pour éviter des blessures corporelles: A Ne pas utiliser la machine avant que le système d'arrêt du moteur ne soit réparé. (1) Vanne de carburant du carburateur (A) ''ARRÊT'' (FERME) (B) ''MARCHE'' (OUVERT)

Comment une nouvelle machine est conduite et entretenue déterminent la longévité de celle-ci. Lorsqu'elle sort de la chaîne de montage, la nouvelle machine a bien sur été testée, mais les diverses pièces ne sont pas encore rôder, ainsi une prudence devrait être prise pour opérer la machine pendant les 50 premières heures à vitesses réduites et éviter les surcharges jusqu'à ce que les diverses pièces soient bien rodées. Le traitement que subit la machine pendant qu'elle est neuve affecte grandement sa longévité. Par conséquent, pour obtenir le rendement et la longévité maximum de votre machine neuve, les précautions suivantes doivent être scrupuleusement observées. BChangement d'huile des nouvelles machines L'huile de graissage est particulièrement importante dans le cas d'une machine neuve. Les diverses pièces ne sont rôdées ni bien adaptées les unes aux autres, de petites particules métalliques peuvent se former pendant le fonctionnement de la machine, ce qui peut user ou endommager des pièces. Il est donc important de vidanger l'huile de graissage plus tôt que cela serait normalement requis. Pour plus de détails sur la fréquence des vidanges. (Voir "INTERVALLES POUR L'ENTRETIEN" à la section "ENTRETIEN".) BRodage du moteur Changer l'huile moteur et le filtre, après les 50 premières heures d'opération. (Voir "TOUTES LES 100 HEURES" et "TOUTES LES 200 HEURES" à la section "ENTRETIEN PÉRIODIQUE".) BRodage de la machine Changer l'huile de transmission, après les 400 premières heures d'opération. (Voir "TOUTES LES 400 HEURES" à la section "ENTRETIEN PÉRIODIQUE".) Changer l'élément du filtre à huile transmission après les 50 premières heures d'opération. (Voir "TOUTES LES 200 HEURES" à la section "ENTRETIEN PÉRIODIQUE".) Pour éviter des blessures sérieuses et la mort: A Ne pas utiliser la machine sans le déflecteur de décharge installés. Pour éviter des blessures sérieuses ou la mort: A La machine dépend de la transmission entraînée par le moteur pour le contrôle de la vitesse, de la direction et de la marche/arrière. Si le moteur ne tourne pas, la machine ne peut être conduite ou contrôlée. Si le moteur s'arrête lors d'opération sur une pente, serrer immédiatement le frein de stationnement pour prévenir que la machine ne glisse vers l'arrière. A Ne laisser aucune autre personnes que l'opérateur conduire cette machine. A Ne pas utiliser près de fossés, de trous, de talus ou d'autres terrains qui pourraient s'effondrer sous le poids de la machine, se risque augmente lorsque le sol est meuble ou mouillé. A Lors de virage, assurer de réduire la vitesse de déplacement et actionner prudemment les leviers de mise en marche. A Pour éviter un renversement, tondre à travers la pente, non de haut en bas. Éviter les departs et arrêts soudains sur les pentes. Ralentir et être extrêmement prudent lors de changement de direction sur les pentes. Stationner la machine sur une surface plane et ferme. A Toujours regarder où l'on va. Faire attention aux obstacles et les éviter. Prendre des précautions près des contours, d'arbres, d'autres obstacles et dangers cachés. A Ne pas tondre près de dénivellation abrupte, de fossés ou de talus. La tondeuse pourrait se renverser soudainement si une roue passe sur le bord d'un escarpement ou d'un fossé, ou si un bord s'effondre. A Ne pas conduire cette machine sur les routes ou les autoroutes. Faire attention à la circulation lors d'une utilisation près d'une route ou pour la traverser. A Regarder derrière, avant de reculer et tout en reculant. Ne pas tondre en reculant à moins d'absolue nécessité et assurer que la zone immédiatement derrière vous est sans obstructions, trous et jeunes enfants. Soyez extrêmement prudent lorsque la machine est équipée avec un ramasseur d'herbe. Votre vision arrière peut-être obstruée par celui-ci. A Garder les passants, spécialement les enfants et les animaux en dehors de la zone de travail.CONDUITE DE LA MACHINE20 Pour éviter des blessures corporelles: A Nettoyer la zone de travail des objets qui peuvent être ramassés et éjectés par les lames. A Ne jamais diriger l'éjection directement vers des passants ou animaux. Des objets éjectés peuvent causer des blessures. Planifier votre travail soigneusement avant de commencer les opérations. A Avant de démarrer le moteur, assurer que la PDF est désengagée et que l'opérateur est assis sur le siège.

UTILISATION DU CADRE DE SÉCURITÉ

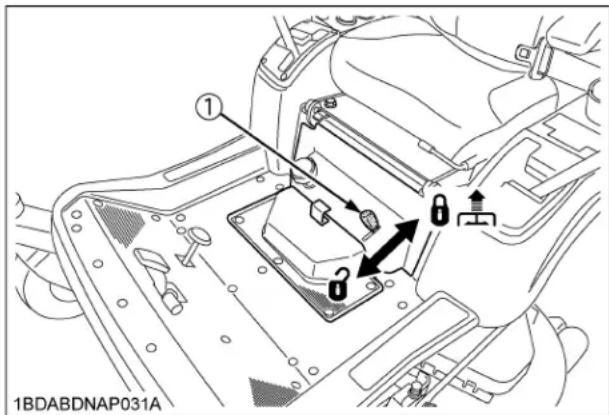

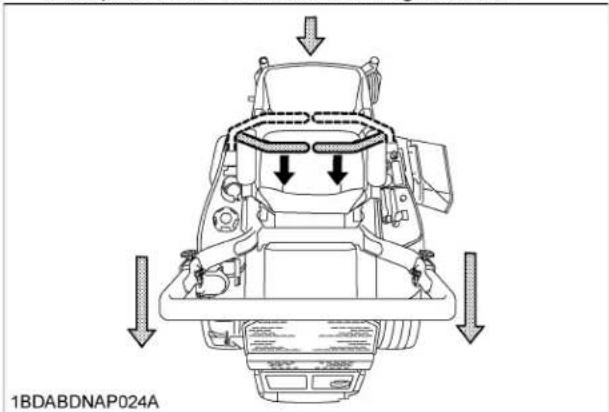

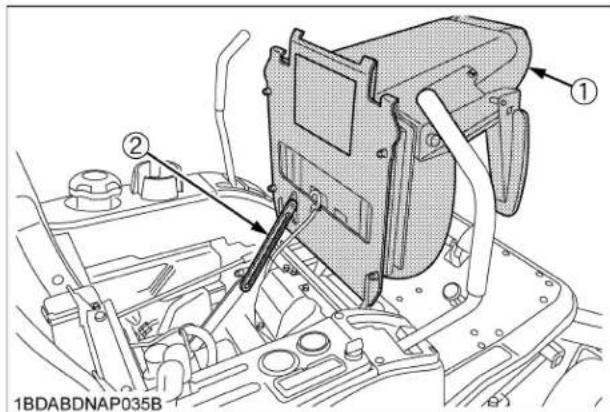

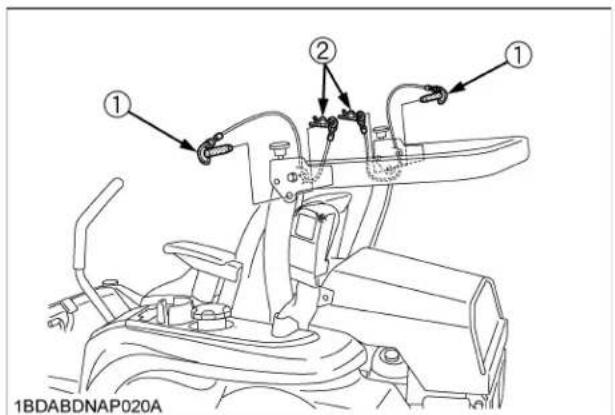

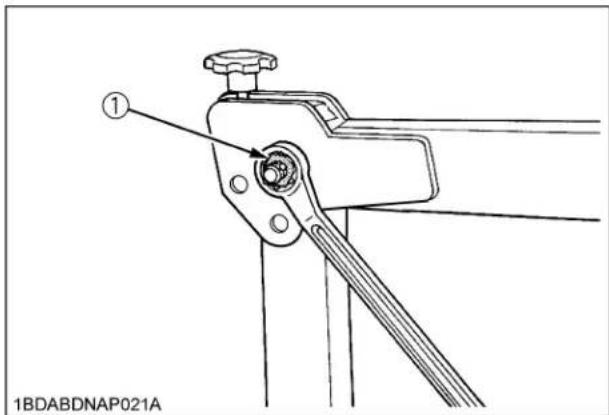

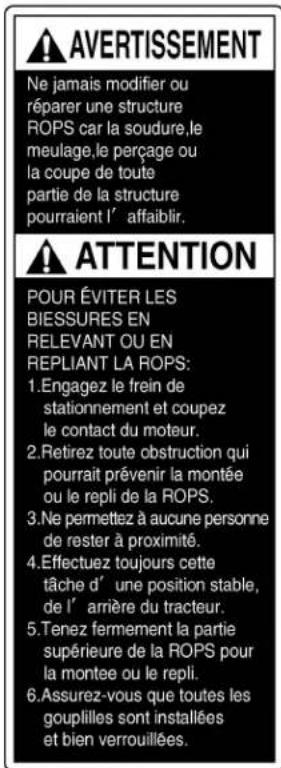

ROPS PLIABLE Pour éviter des blessures: A Lors du relevage ou pliage du cadre de sécurité ROPS, serrez le frein de stationnement, arrêtez le moteur et enlevez la clé de contact. Accomplissez toujours cette opération sur une surface stable à l'arrière de la machine. A Pliez le cadre de sécurité ROPS seulement lorsque c'est absolument nécessaire, replacezle en position droite et verrouillez-le aussitôt que possible. A Avant de plier le cadre de sécurité ROPS, assurez-vous qu'il n'y ait aucune interférence avec des outils et accessoires installés. S'il y ait une interférence, contactez votre revendeur KUBOTA. BPour plier le cadre de sécurité ROPS

1. Dévisser les boulons de la manette de 1 à 2 tours.

2. Enlevez les deux goupilles de verrouillage.

(1) Goupille de verrouillage (2) Anneaux de verrouillage (3) Boulon de la manette21CONDUITE DE LA MACHINE

3. Pliez le cadre de sécurité ROPS.

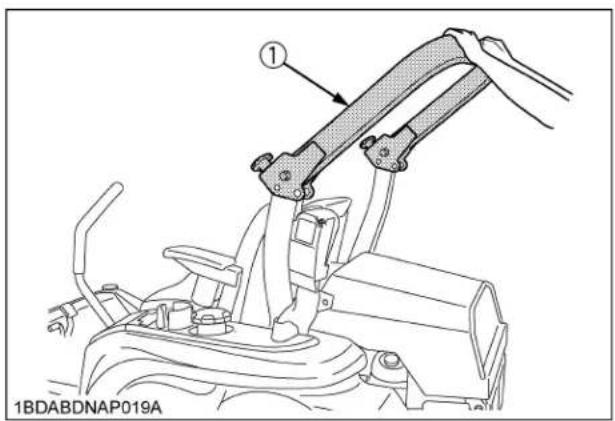

Pour éviter des blessures: A Bien tenez le cadre sécurité ROPS avec les deux mains et pliez le cadre sécurité ROPS lentement et avec précaution.

4. Aligner les orifices des goupilles de verrouillage et

insérer les deux goupilles de verrouillage, puis les bloquer avec les anneaux de verrouillage. Pour éviter des blessures: A S'assurer que les deux goupilles de verrouillage soient correctement installées et bloquées avec les anneaux de verrouillage. BPour relever le cadre de sécurité ROPS en position droite

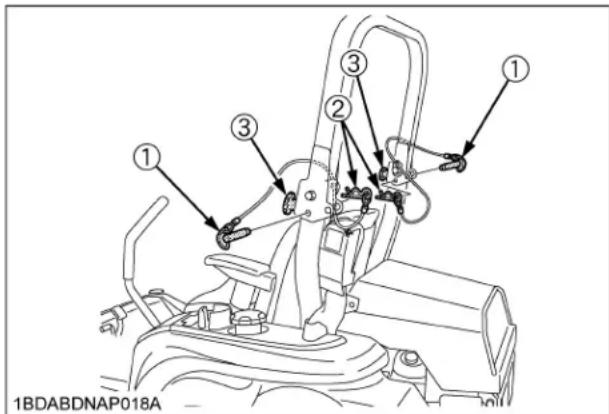

1. Enlevez les 2 anneaux de verrouillage et goupilles de

2. Relevez le cadre de sécurité ROPS en position droite.

Pour éviter de blessures: A Bien tenez le cadre de sécurité ROPS avec deux mains et élevez le cadre de sécurité ROPS lentement et avec précaution.

3. Aligner les orifices des goupilles de blocage, insérer

les deux goupilles de blocage et les fixer avec les anneaux de verrouillage.

4. Resserrer légèrement les boulons de la manette.

(1) Cadre de sécurité ROPS (1) Goupille de verrouillage (2) Anneaux de verrouillage (1) Goupille de verrouillage (2) Anneaux de verrouillageCONDUITE DE LA MACHINE22 Pour éviter de blessures: A S'assurer que les deux goupilles de blocage soient correctement installées, dès que le cadre de sécurité (ROPS) est en position verticale et bloqué avec les anneaux de verrouillage. BAjustement du cadre de sécurité ROPS pliable A Ajuster régulièrement le jeu du châssis supérieur du cadre de sécurité ROPS. A Si vous sentez moins de résistance en pliant le cadre de sécurité ROPS, serrer l'écrou (1) jusqu'à ce que vous sentiez la résistance dans le mouvement, et ensuite replacer la goupille fendue. (1) Goupille de verrouillage (2) Anneaux de verrouillage (3) Boulon de la manette (1) Écrou23CONDUITE DE LA MACHINE DÉMARRAGE BSiège de l'opérateur Pour éviter les blessures: A Réglez le siège uniquement lorsque la machine est arrêtée. A Assurez-vous que le siège est parfaitement fixé après chaque réglage. A Ne laissez personne d'autre que l'opérateur monter sur la machine. C Comment régler le siège de l'opérateur A Réglage de la position Tirer le levier de réglage de la position et faire glisser le siège. A Après le réglage du siège de l'opérateur, assurer que le siège est parfaitement verrouillé. BCeinture de sécurité Pour éviter des blessures personnelles: A Bouclez toujours la ceinture de sécurité lorsqu'un cadre de sécurité ROPS est installé. A Ne portez pas la ceinture de sécurité si le cadre de sécurité ROPS est plié ou s'il n'y a pas de cadre de sécurité ROPS. Réglez le siège pour que la ceinture soit adéquatement ajustée et fixée avec la boucle. Cette ceinture de sécurité est de type rétractable avec blocage automatique.

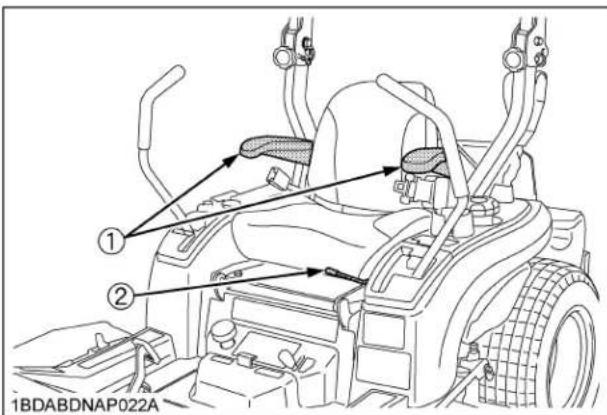

1. Régler la position de l'opérateur et

boucler la ceinture de sécurité. (1) Accoudoir (2) Manette de réglage de position (1) Ceinture de sécuritéCONDUITE DE LA MACHINE24 BPédale de contrôle du levage hydraulique La pédale de contrôle de levage hydraulique est utilisée pour lever la tondeuse. Pour lever la tondeuse, appuyer constamment sur la pédale. Pour faire descendre la tondeuse, relâcher la pédale. A Ne pas utiliser le système hydraulique lorsque le moteur est froid, le système hydraulique pouvant être endommagé. A Ne pas utiliser l'hydraulique au ralenti, engager le levier l'accélérateur à mi-course. A Si des bruits sont entendus lorsque la pédale de contrôle du levage hydraulique est activée, il est possible que le mécanisme hydraulique ne soit pas correctement réglé. Consulter votre concessionnaire KUBOTA pour le réglage. A Lors de l'utilisation de la machine, ne pas appuyer constamment sur la pédale de contrôle du levage hydraulique. BLevier d'accélérateur En tirant le levier vers l'arrière, le régime du moteur est réduit. En poussant vers l'avant, le régime du moteur est augmenté.

2. Relevage de l'équipement.

(1) Pédale de contrôle de levage hydraulique "DESCENDRE": Relâcher la pédale. "LEVER": Appuyer constamment sur la pédale.

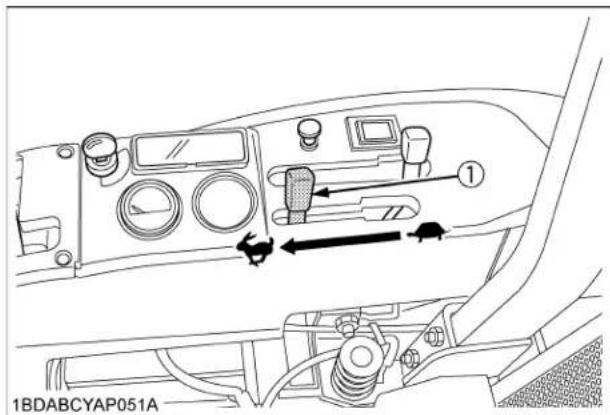

3. Accélération du moteur.

(1) Levier d'accélérateur "RAPIDE"

"LENTE"25CONDUITE DE LA MACHINE

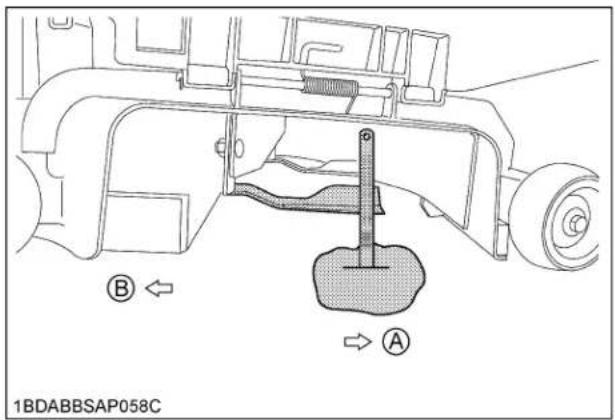

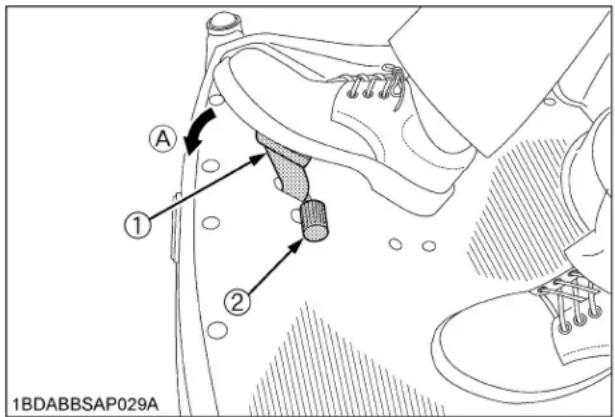

BPédale du frein de stationnement Pour relâcher le frein de stationnement: Appuyer sur la pédale de frein avec le pied droit et relâcher la lentement sans appuyer sur la pédale de verrouillage du frein de stationnement. BLevier de contrôle de déplacement Pour éviter des blessures corporelles: A Il est important de comprendre comment utiliser les leviers de contrôle de déplacement. Pratiquez dans un endroit sans obstacle à une vitesse moyenne sans engager la tondeuse, jusqu'à ce que vous deveniez habituer dans l'opération de cette machine. A Ne pas bouger rapidement les leviers de contrôle de déplacement, de la marche avant à la marche arrière ou de la marche arrière à la marche avant. Des changements brusques de direction peuvent causer une perte de contrôle ou des dommages à la machine ou à la propriété. A Ne pas effectuer des virages serrés à vitesses rapides. Des virages rapides et serrés peuvent causer une perte de contrôle. A Les leviers de contrôle de déplacement doivent être en position "VERROUILLAGE NEUTRE" lors de l'accès de l'opérateur à la machine ou lors de l'entretien et des vérifications de sécurité. A Cette machine peut prendre des virages serrés. Toujours s'assurer que votre chemin prévu est libre d'obstacles ou de personnes. A Pour redémarrer plus facilement dans une pente, cette machine à une position "VITESSES RAMPANTES". Si la pression sur les leviers en position "OPÉRATION" est relâchée, les leviers se déplacent automatiquement à la position "RAMPANTE".

4. Déverrouillage du frein de

stationnement. (1) Pédale du frein de stationnement (2) Pédale de verrouillage du frein de stationnement (A) "APPUYER"

5. Utilisation de la machine.CONDUITE DE LA MACHINE26

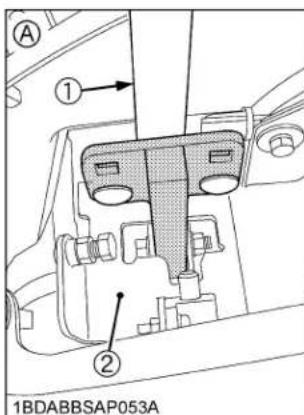

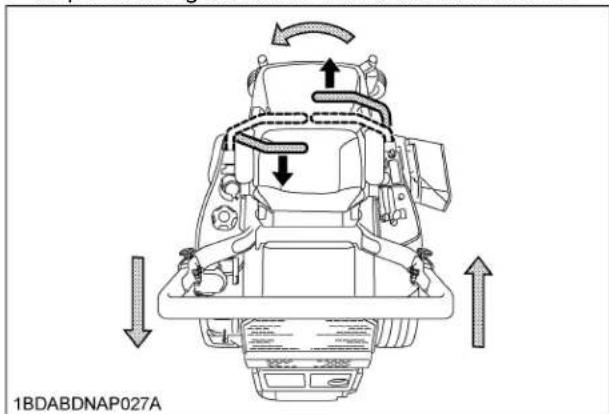

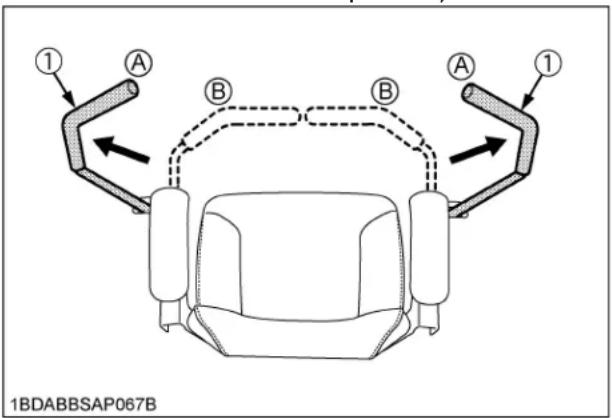

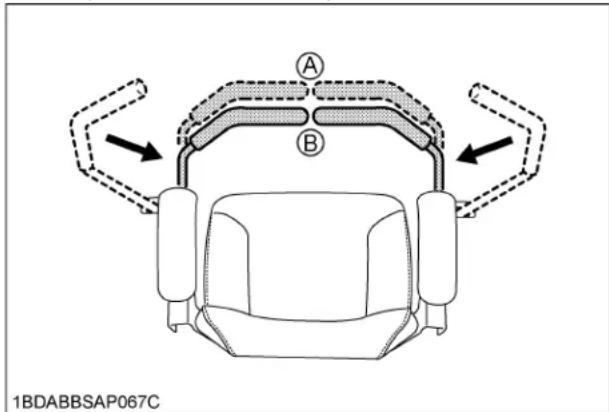

C Position de verrouillage neutre A Lorsque les leviers de contrôle de déplacement sont en position "VERROUILLAGE NEUTRE", le mouvement d'avant et d'arrière de ceux-ci est impossible. (Le moteur peut être démarré seulement si les leviers sont dans cette position.) Lorsque le moteur tourne et le frein de stationnement est relâché, la vitesse et la direction de la machine sont contrôlées par les leviers de contrôle de déplacement. Pour éviter des blessures corporelles: A Aucun contrôle est procuré par les leviers de mise en marche lorsque le moteur est arrêté. C Position neutre A Saisir les leviers de contrôle de déplacement et bougez-les vers l'intérieur à la position "VERROUILLAGE NEUTRE", la machine est en position "NEUTRE". (Le moteur ne peut être démarré) C Position rampante (la machine se déplace lentement vers l'avant) A Pour un démarrage plus facile dans les pentes, cette machine est équipée d'une position "RAMPANTE". A Si la pression manuelle est relâchée des leviers de mise en marche après les avoir bougés de la position "VERROUILLAGE NEUTRE" lorsque le moteur tourne, par la poussée des ressorts de pression, les leviers se déplaceront en position "RAMPANTE" en marche avant. Lorsque la pression manuelle est relâchée des leviers de contrôle de déplacement, lors d'un déplacement en marche arrière lorsque le moteur tourne, par la poussée des ressorts de pression, les leviers seront de retour en passant par le neutre à la position "RAMPANTE" en marche avant. A La machine bouge vers l'avant à vitesse rampante, lorsque les leviers sont en position "RAMPANTE". Position arrêtée (1) Leviers de contrôle de déplacement (A) Position "VERROUILLAGE NEUTRE" (B) Position "NEUTRE" (avec les mains) Position d'opération (1) Leviers de contrôle de déplacement (A) Position "RAMPANTE" (B) Position "NEUTRE" (avec les mains)27CONDUITE DE LA MACHINE C Direction vers l'avant et l'arrière:

1. Bouger le levier d'accélération à la position rapide.

2. Relâcher le frein de stationnement.

3. Bouger les deux leviers de contrôle de déplacement

de la position "VERROUILLAGE NEUTRE" vers l'intérieur à la position "NEUTRE".

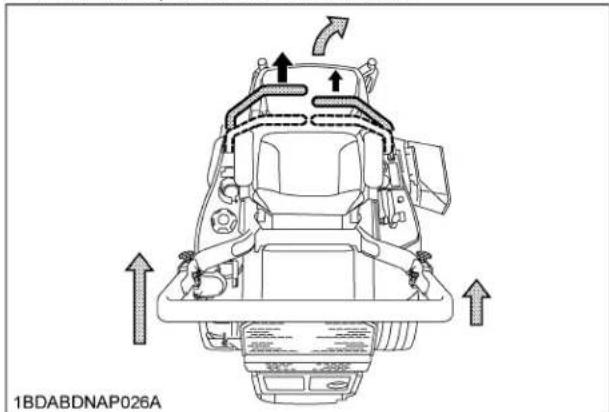

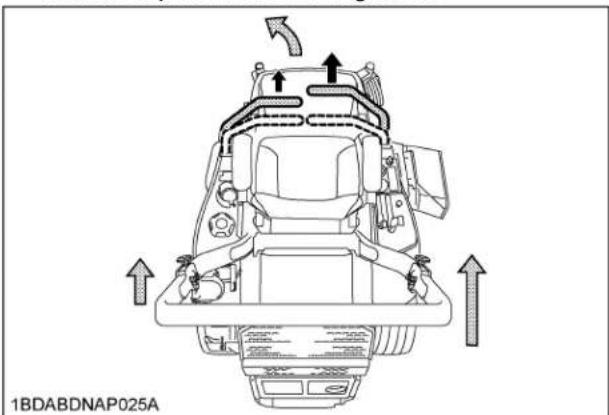

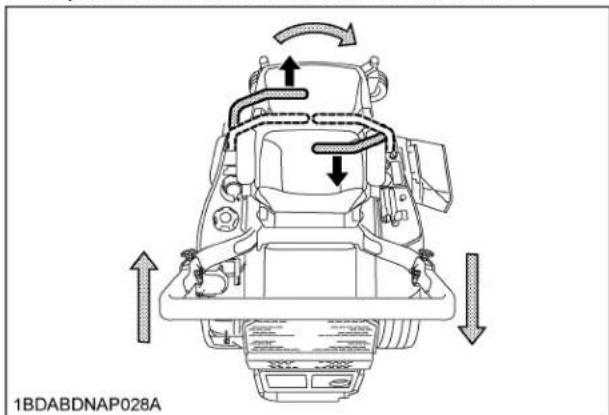

4. Pour un déplacement vers l'avant, pousser les leviers

de contrôle de déplacement lentement vers l'avant. Pour un déplacement vers l'arrière: Pour un déplacement vers l'arrière, tirer ensemble les deux leviers de contrôle lentement vers l'arrière. Pour arrêter: Bouger manuellement et maintenir les deux leviers de contrôle en position Neutre jusqu'à ce que la machine s'immobilise. Pour éviter des blessures corporelles: A Le réglage des leviers de contrôle de déplacement est important pour assurer une opération adéquate de la machine. A Les tiges d'attache des leviers de mise en marche sont réglables. Si un réglage est requis voir la section "RÉGLAGE". Nous vous recommandons de consulter votre concessionnaire KUBOTA. C Démarrage sur une pente Pour éviter des blessures corporelles: A Ne pas s'arrêter ou changer de direction sur une pente. Ces opérations peuvent causer une perte de traction ou de contrôle de la machine. La procédure de démarrage sur une pente est différente d'un démarrage habituel sur une surface unie, la prudence est de rigueur, il est important de comprendre la procédure pour le démarrage en pente. Si une situation survient, où un démarrage ou un arrêt en pente est nécessaire, référer aux étapes d'opération suivantes: Comment redémarrer sur une pente:

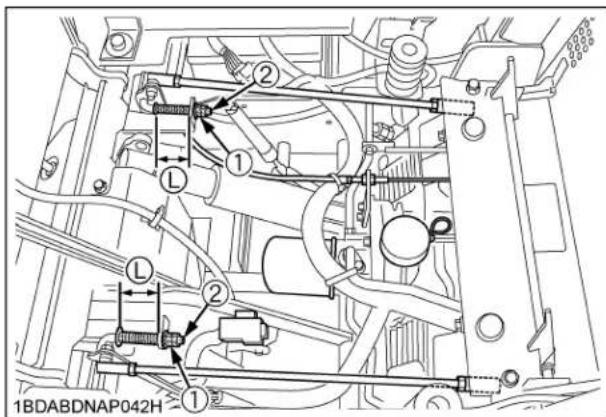

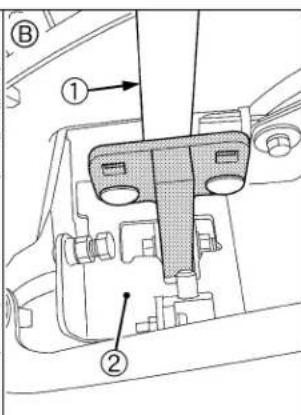

1. Serrer fermement le frein de stationnement.

(Assez pour prévenir tout mouvement.)

2. Démarrer le moteur.

3. Placer le levier d'accélération à la position médiane.

4. Placer graduellement les leviers de contrôle de

déplacement vers l'avant en position "NEUTRE".

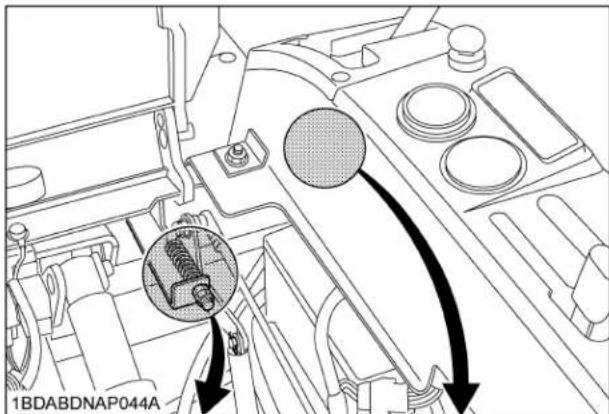

5. Relâcher le frein de stationnement dans quelques

secondes. Si vous prenez plus de temps, à cause d'un dispositif de sécurité, le moteur s'arrêtera soudainement. (Ceci est pour prévenir que la machine ne soit opérée avec le frein de stationnement serré.) Lorsque le moteur s'arrête, démarrer de nouveau en serrant fermement le frein de stationnement, et en répétant les étapes 2 jusqu'à 5 et ensuite l'étape 6.

6. Mettre en marche la machine lentement et

prudemment. (En relâchant l'emprise sur les leviers, ceci permet au ressort de pression de positionner automatiquement les leviers en position "RAMPANTE".)CONDUITE DE LA MACHINE28 MARCHE AVANT: A Pousser ensemble les deux leviers de contrôle de déplacement vers l'avant. Pour un déplacement vers l'avant en ligne droite. MARCHE ARRIÈRE: A Pousser ensemble les deux leviers de contrôle de déplacement plus loin que le centre vers l'arrière. Pour un déplacement vers l'arrière en ligne droite. VIRAGE VERS LA GAUCHE: A Pousser le levier de contrôle de déplacement droit un peu plus loin que le levier de mise en marche gauche. Pour un déplacement vers la gauche. VIRAGE VERS LA DROITE: A Pousser le levier de contrôle de déplacement gauche un peu plus loin que le levier de mise en marche droit. Pour un déplacement vers la droite. VIRAGE SERRÉ VERS LA GAUCHE (ZERO): A Pousser le levier de contrôle de déplacement droit vers l'avant et tirer le levier de contrôle de déplacement gauche vers l'arrière simultanément. VIRAGE SERRÉ VERS LA DROITE (ZERO): A Pousser le levier de contrôle de déplacement gauche vers l'avant et tirer le levier de contrôle de déplacement droit vers l'arrière simultanément.29CONDUITE DE LA MACHINE LAMPE DE TRAVAIL (KIT EN OPTION) ARRÊT Pour éviter des blessures corporelles: A Stationner la machine sur un sol horizontal. S'il est nécessaire de stationner sur unepente, (1) Arrêter la machine, (2) Serrer le frein de stationnement, ensuite. (3) Arrêter le moteur. A Si vous arrêtez la machine sur une pente sans avoir serré le frein de stationnement, la machine peut continuer d'avancer en roué libre. A La pédale du frein de stationnement s'utilise seulement pour le stationnement et en cas d'urgence. Si le frein de stationnement est appliqué lorsque les leviers de contrôle de déplacement ne sont pas en position "VERROUILLAGE NEUTRE", le moteur s'arrêtera dans les 3 secondes suivantes. Cette caractéristique permet la prévention de dommage au système de frein et a la transmission pendant l'opération.

1. Placer les deux leviers de contrôle de déplacement en

position "NEUTRE" pour immobiliser la machine.

2. Serrer le frein de stationnement.

3. Placer les deux leviers de contrôle de déplacement en

position "VERROUILLAGE NEUTRE".

4. Déplacer le levier de commande de gaz à la position

vitesse médiane et le levier de changement de la PDF à la position "DÉSENGAGÉ" (OFF).

5. Abaisser tous les équipements sur le sol.

6. Arrêter le moteur et retirer la clé de contact.

A Lorsque la machine est dans une pente, ne pas arrêter le moteur pendant une trop longue période. L'huile du moteur peut s'écouler dans le carburateur et le silencieux via les guides de soupape. A Avant d'arrêter le moteur, positionner le levier de commande des gaz à la position médiane pour protéger le moteur contre une pétarade. STATIONNEMENT POUR VERROUILLER: Appuyer fermement et simultanément sur la pédale du frein de stationnement le pied droit et la pédale de verrouillage du frein de stationnement avec le pied gauche. Relâcher par la suite la pédale du frein de stationnement tout en maintenant vers le bas la pédale de verrouillage du frein de stationnement. POUR DÉVERROUILLER: Appuyer sur la pédale de frein avec le pied droit et relâcher la lentement sans appuyer sur la pédale de verrouillage du frein de stationnement. Pour éviter des blessures corporelles: Avant de quitter le siège du conducteur. A Serrer le frein de stationnement. A Abaisser tous les équipements jusqu'au sol. A Arrêter le moteur. A Retirer la clé de contact. A Placer les leviers de contrôle de déplacement en position "VERROUILLAGE NEUTRE". S'il est nécessaire de se garer sur un plan incliné, s'assurer de bloquer les roues du côté de la descente pour éviter que la machine n'avance accidentellement. (1) Lampe de travail (1) CalesCONDUITE DE LA MACHINE30 TRANSPORT

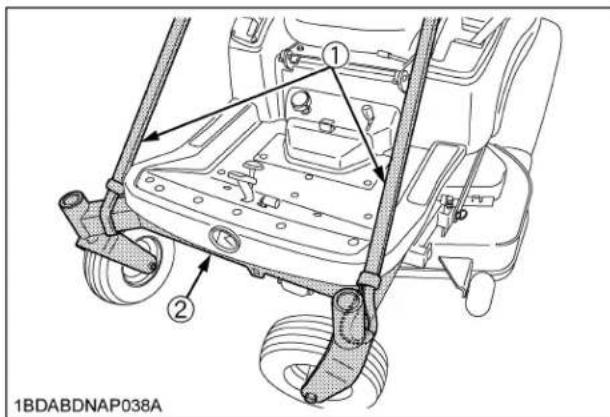

1. Transporter la machine sur une remorque.

A Placer la vanne de carburant du carburateur sur la position ''COUPÉ'' (FERME). A Attacher solidement la machine sur la remorque. A Pour prévenir l'ouverture du capot par le vent lors d'un déplacement, il est nécessaire de charger la machine à reculons ou utiliser une attache appropriée pour maintenir le capot en place.

2. Ne pas remorquer cette machine, des dommages à la

transmission pourraient en résulter.

3. Avant de transporter la machine sur une longue

distance: A Veiller à soulever la tondeuse au moyen de la pédale de commande de levage hydraulique. A Placer le levier de verrouillage du levage sur la position "VERROUILLAGE POUR TRANSPORT". (1) Levier de verrouillage du levage : "VERROUILLAGE"

1. Lors de l'utilisation de la tondeuse pour la première

fois, choisir un terrain plat et régulier et tondre en bandes rectilignes se recoupant légèrement.

2. La surface et le type de la zone à tondre détermineront

la forme des passages. Tenir compte des obstacles tels que les arbres, les clôtures ou les bâtiments. Pour éviter de projeter l'herbe sur les clôtures, les trottoirs, etc., il est préférable de faire d'abord plusieurs passages dans le sens des aiguilles d'une montre en bordure de la zone à couper. Pour couper la partie restante, travailler en sens inverse de façon que l'herbe coupée soit projetée sur les andains précédents.

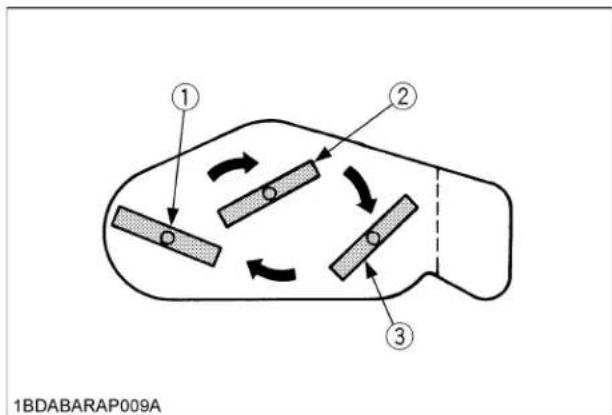

3. Diriger toujours le côté gauche de la tondeuse vers les

arbres, poteaux ou autres obstacles lors du premier passage autour des obstacles.

4. La plupart des pelouses doivent être tondues de telle

sorte que l'herbe se maintienne à une hauteur de 50 à 80 mm (2 à 3 po) Les meilleurs résultants s'obtiennent en coupant souvent mais pas trop court. Pour avoir une pelouse verte, ne couper jamais plus d'un tiers de la hauteur de l'herbe ou plus de 25 mm (1 po) au maximum. Dans les herbes hautes, régler la hauteur de coupe maximum pour le premier passage, puis régler à la hauteur désirée au second passage. Attendre que l'herbe soit à 80 mm (3 po) et en couper alors 25 mm (1 po).

5. Pour une belle apparence, l'herbe devrait être coupée

en après-midi ou en soirée, lorsqu'elle est bien sèche. RÉGLAGE DE LA HAUTEUR DE COUPE Pour éviter des blessures sérieuses ou accidents mortels: A Ne faire jamais fonctionner la tondeuse en position de transport.

1. Avant de régler la hauteur de coupe, vérifier si la

pression de tous les pneus est adéquate. Si nécessaire faire les corrections requises.

2. Pour régler la hauteur de coupe, appuyer

constamment sur la pédale de contrôle du levage hydraulique pour relever la tondeuse à la position supérieure. Veiller à ce que le levier de verrouillage se trouve sur la position déverrouillée. Régler le bouton de contrôle de hauteur de coupe à la hauteur désirée.

3. Utiliser les réglages supérieurs pour tondre sur

mauvais terrain ou quand l'herbe est haute. Les réglages inférieurs ne devraient être utilisés que pour les pelouses bien lisses où l'on veut avoir une herbe rase.

4. Abaisser la tondeuse en relâchant le pédale de

contrôle du relevage hydraulique. Ceci abaisse la tondeuse de la position de transport à la position de fonctionnement. (1) Levier de verrouillage du levage : "VERROUILLAGE" : "DÉVERROUILLAGE" (1) Bouton de contrôle hauteur de coupe (2) Pédale de contrôle du levage hydrauliqueCONDUITE DE LA TONDEUSE32

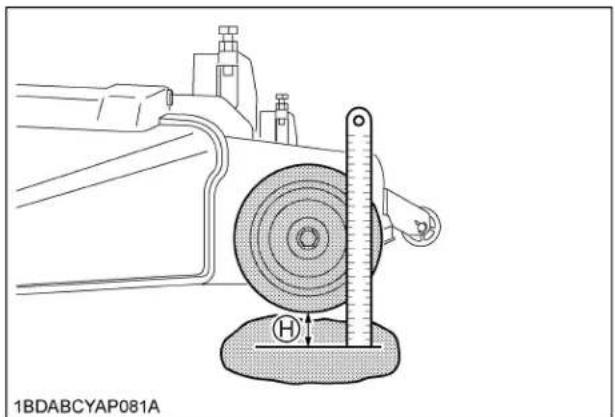

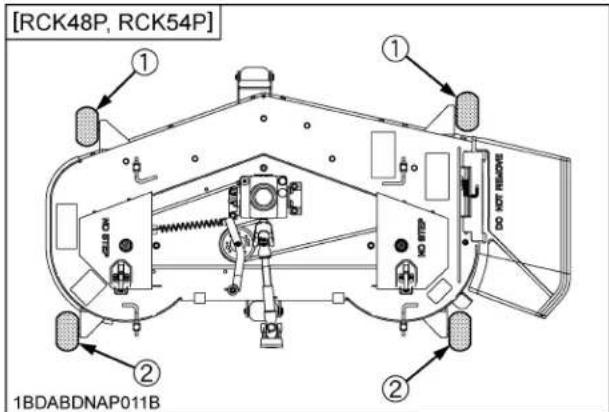

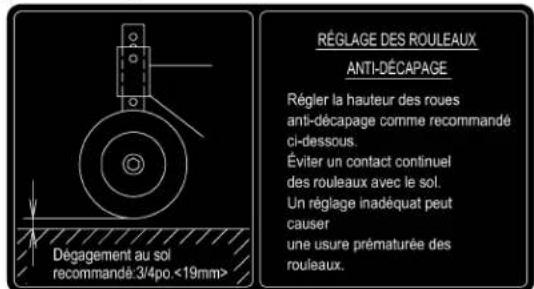

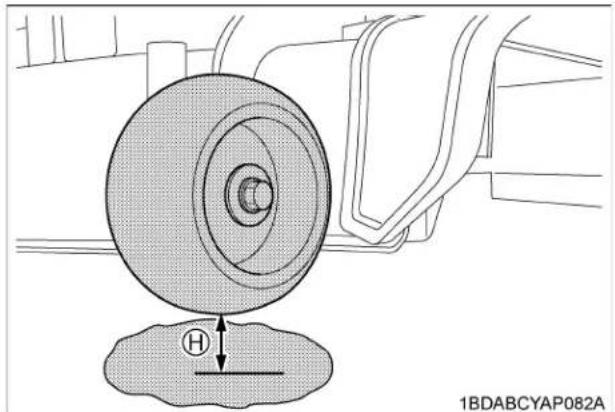

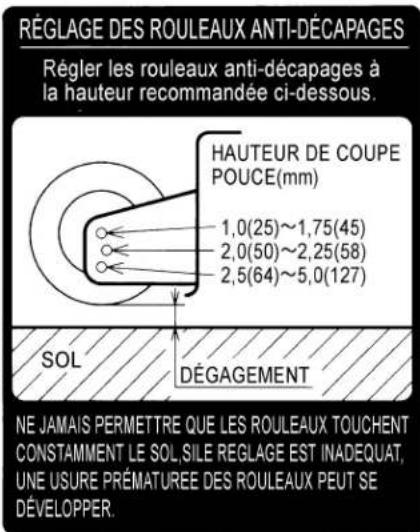

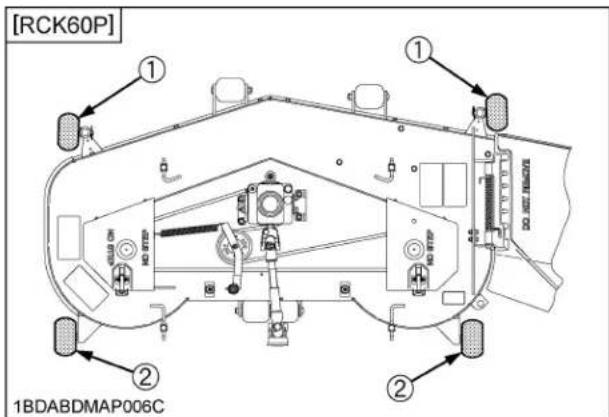

5. Régler la hauteur des rouleaux anti-scalpeurs comme

il est recommandé ci-dessous pour une condition de fonctionnement normal. Pour minimiser l'endommagement ou l'usure des rainures et des rouleaux, les rouleaux anti-scalpeurs devront être maintenus à un intervalle de 19 mm (3/4 po.) avec le sol. A Ne jamais laisser les rouleaux entrer en contact avec le sol de façon ininterrompue, car une usure prématurée des rouleaux risque de se développer s'ils sont réglés incorrectement. A Les rouleaux anti-décapages doivent maintenir un dégagement minimum de 6 mm (1/4 po.) avec le sol. [GOUPILLE] [BOULON] (1) Rouleau anti-décapage (Avant, type d'arbre à goupille) (2) Rouleau anti-décapage (Arrière, type d'arbre à boulon) (1) Rouleau anti-décapage (Avant, type d'arbre à boulon) (2) Rouleau anti-décapage (Arrière, type d'arbre à boulon) (1) Rouleau anti-décapage (Avant, type d'arbre à boulon) (2) Rouleau anti-décapage (Arrière, type d'arbre à boulon)33CONDUITE DE LA TONDEUSE Référence A Régler le positionnement pour la garde au sol recommandée: 19 mm (3/4"). Hauteur de coupe pounce (mm) Position de la goupille Position des boulons Garde au sol mm (Réf.) Type d'arbre à goupille Type d'arbre à boulon 1,00" (25) 1

2,75" (70) 5 13 25 3,00" (76) 4 19 (31) *2 3,25" (83) 6 13 (38) *3 3,50" (89) 5 19 *1 (44) *3 3,75" (95) 7 13 *3 (51) *3 4,00" (102) 6 19 *3 (57) *3 4,25" (108) 7 13 *3 (63) *3 4,50" (114) 7 19 *3 (70) *3 4,75" (121) 7 25 *3 (76) *3 5,00" (127) 7 31 *3 (83) *3 *1. Pour une hauteur de coupe au-dessus de 3,5". Les rouleaux anti-décapages seront encore efficaces contre un scalpage. *2. Pour une hauteur de coupe au-dessus de 3,0". Les rouleaux anti-décapages seront encore efficaces contre un scalpage. *3. Utiliser si c'est nécessaire.CONDUITE DE LA TONDEUSE34

UTILISATION DE LA TONDEUSE

Pour éviter des blessures sérieuses ou la mort: A Ne pas utiliser la tondeuse sans le déflecteur de décharge installée adéquatement. Pour éviter des blessures corporelles: A Dégager la surface de travail de tous objets pouvant être projetés par les lames. A Ne pas diriger le déflecteur vers les personnes ou animaux présents. Des objets éjectés risquent de causer des blessures. Prévoir soigneusement la tonte avant de commencer les opérations. A Tenir les personnes présentes et les animaux à distance de la surface à tondre. A Désengager toujours l'embrayage de la prise de force avant de mettre le moteur en marche. BLevier de la PDF Pour actionner la PDF, bouger le levier de la PDF à la position "ENGAGÉ" (ON).

1. Si l'opérateur quitte le siège pendant que la PDF

fonctionne, le moteur s'arrête automatiquement. (Contrôle de présence de l'opérateur)

2. Avant de mettre le moteur en marche, tirer le levier de

la PDF en position "DÉSENGAGÉ" (OFF). Si le levier est en position "ENGAGÉ" (ON), le moteur ne démarrera pas. A Ces caractéristiques d'enclenchement sont intégrées. BDémarrage Pour éviter des blessures sérieuses ou la mort: A Les composants du moteur peuvent être extrêmement chaud lors de son fonctionnement. Pour éviter de graves brûlures, ne touchez pas ces surfaces lorsque le moteur tourne ou immédiatement après son arrêt. Ne faites jamais tourner le moteur sans les boucliers thermiques ou les protections.

1. S'asseoir sur le siège de l'opérateur.

2. Démarrer le moteur.

3. Engager le levier de la PDF.

4. Désengager le frein de stationnement.

5. Augmenter la révolution du moteur en bougeant le

levier de l'accélération vers l'avant.

6. Pousser ou tirer sur les leviers de contrôle de

déplacement pour un déplacement vers l'avant ou l'arrière. A Ne jamais déplacer la machine si le frein de stationnement est engagé "ON". A Maintenir le régime du moteur à l'accélération la plus rapide pour de meilleurs résultats. Contrôler la vitesse de déplacement avec les leviers de contrôle de déplacement. A Dans des utilisations difficiles, utiliser la machine à une vitesse d'avancement plus lente ou faire un deuxième passage. A Maintenir la tondeuse en position élevée lorsque celle- ci est désengagée. A La tondeuse ne fera pas une coupe nette si la vitesse d'avancement est trop rapide ou si la vitesse de rotation des lames ralentie à cause d'une surcharge. A Si des débris s'accumulent sur les grillages ou autres endroits d'admission d'air et de refroidissement, arrêter le moteur et les nettoyer. Un fonctionnement du moteur lorsque les endroits d'admission d'air et de refroidissement sont bloqués ou sales, peut causer une surchauffe et des dommages au moteur. (1) Levier de la PDF "ENGAGÉ" (ON)

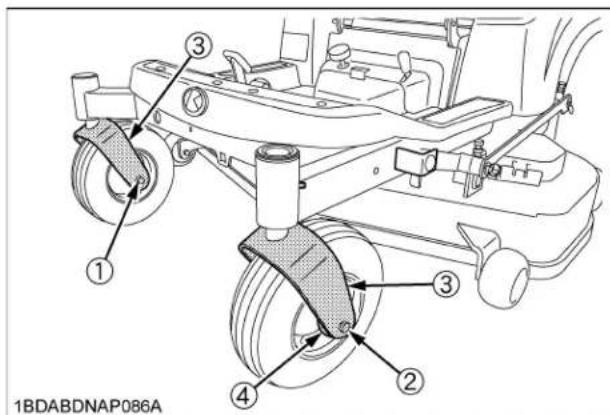

PNEUS Pour éviter des blessures sérieuses ou la mort: A Ne pas tenter de réparer un pneu. Ceci doit être fait par une personne qualifiée et possédant les équipements adéquats. A Toujours maintenir une pression adéquate dans les pneus. Ne pas gonfler les pneus au-dessus de la pression recommandée dans le manuel de l'utilisateur. A La pression dans les pneus avant s'élève rapidement lors de l'utilisation d'un compresseur à air. Ne jamais utiliser la machine avec une jante, des roues ou un essieu desserrés. A Lorsqu'un boulon est desserré, serrez-le au couple de serrage requis. A Vérifier fréquemment tous les boulons et maintenez-les serrés. BPression de gonflement Bien que réglée en usine, la pression des pneus baisse naturellement au cours du temps. D'où la nécessité de vérifier la pression chaque jour et gonfler les pneus si nécessaire. ROUES A Lors d'un réglage et ou changement de pneu, serrer les boulons au couple de serrage suivant, après un déplacement de 200 m (200 verges) tout en changeant plusieurs fois de direction, vérifier de nouveau. Pour les roues avec trous biseautés ou coniques: Utiliser les boulons de roues coniques. Dimensions des pneus Pression de gonflement max. recommandée. Avant 13 x 5,0 - 6, 4PR Profil ligné 270 kPa (2,8 kgf/cm , 40psi) Arrière 23 x 10,5 - 12, 4PR Pelouse 140 kPa (1,4 kgf/cm , 20psi) (1) Sol (A) "INSUFFISANT"(B) "NORMAL"(C) "EXCESSIF"PNEUS ET ROUES36 BDémontage et installation des roues avants pivotantes C Dépose

1. Stationner la machine sur une surface dure et égale.

2. Arrêter le moteur et serrer le frein de stationnement.

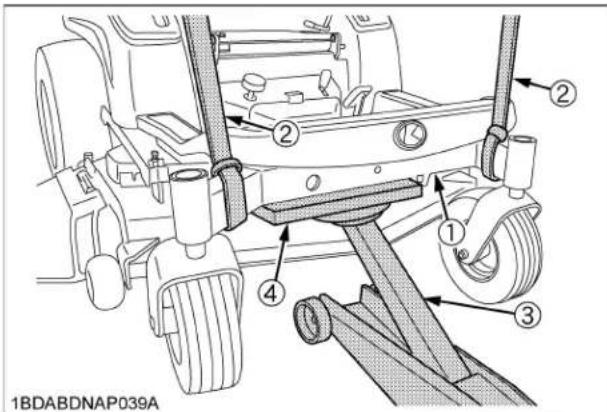

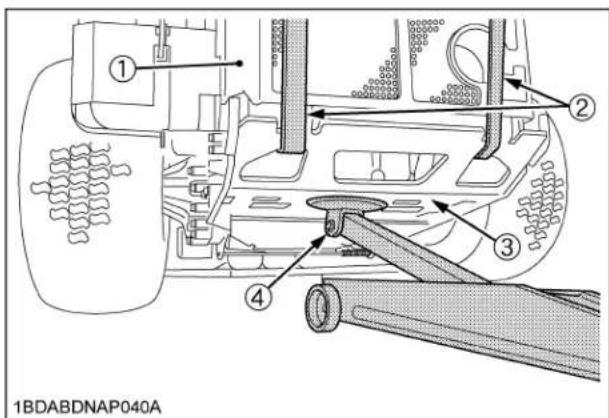

3. Lever le devant de la machine avec un appareil de

4. Enlever l'écrou de verrouillage avec le manchon de

nylon et la vis de la roue.

5. Enlever la roue et le couvercle anti-poussière de

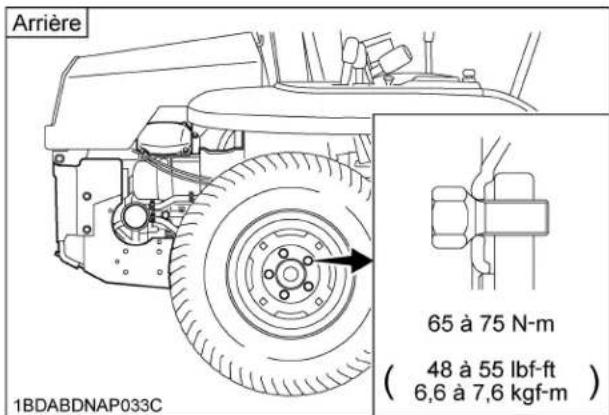

l'ensemble du montage. C Installation

1. Installer la roue de remplacement et le couvercle anti-

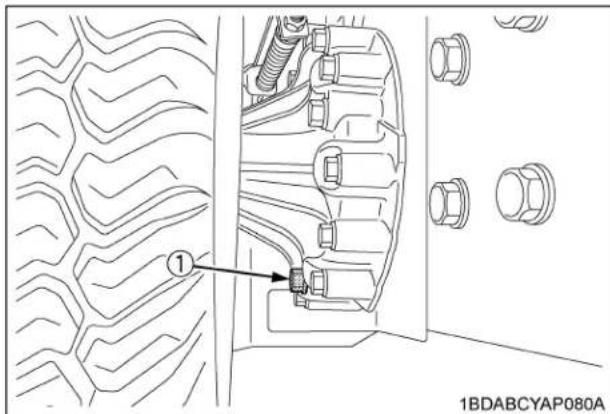

2. Installer la vis de la roue et l'écrou de verrouillage avec

le manchon de nylon.

3. Resserrer l'écrou.

4. Après l'installation, graisser les raccords de graissage.

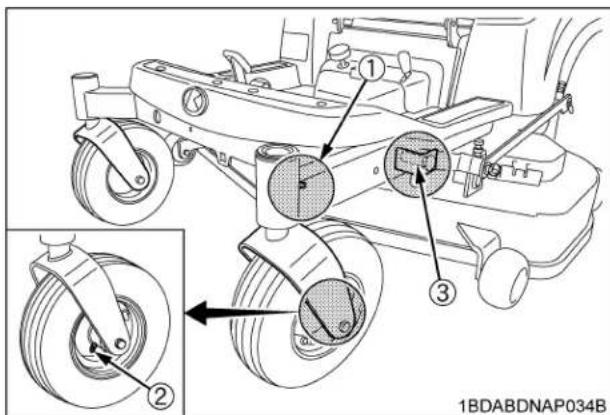

A Installer la vis de la roue depuis l'extérieur de l'attache. A Serrer l'écrou graduellement jusqu'à ce que le jeu du roulement de la roue soit élimé et que la roue tourne librement avec la main. Référence

5. Abaisser la machine.

Couple de serrage 20 à 25 N-m (14,8 à 18,4 lbf-ft) (2 à 2,5 kgf-m) (1) Écrou de verrouillage (2) Vis de la roue (3) Attache (4) Couvercle anti-poussière37ENTRETIEN ENTRETIEN

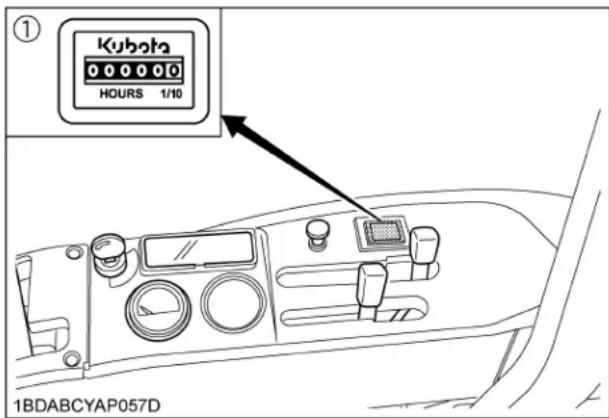

INTERVALLES POUR L'ENTRETIEN

Les tâches d'entretien suivantes devraient être faites sur la machine aux intervalles de temps requis. No. Produits Heures inscrites sur le compteur d'heures (hres) Réfé- rence

After since 1 Huile moteur Changer Chaque 100 hres 56 *1 2 Filtre huile moteur Remplacer Chaque 200 hres 67 *1 3 Filtre huile transmission Remplacer Chaque 200 hres 69 *1 4 Huile boîte engrenage tondeuse Vérifier Chaque 50 hres

5 Système de démarrage Vérifier Chaque 50 hres

6Système OPC Vérifier Chaque 50 hres

7 Graissage (sauf tondeuse) - Chaque 50 hres

Elément primaire de filtre à air Nettoyer Chaque 100 hres 56 *2 Remplacer Chaque

année 72 *3 Élément secondaire Remplacer Chaque

Filtre à air de cartouche en carbone Vérifier Chaque 100 hres

Remplacer Chaque 2 ans

11 Élément filtre à carburant Vérifier Chaque 100 hres

Remplacer Chaque 400 hres 71 *6 12 Frein de stationnement Régler Chaque 100 hres 62 *9 13 Condition de la batterie Vérifier Chaque 100 hres 63 *7

Cuvette des déflecteurs du moteur Nettoyer Chaque 100 hres 57 *9

Ailerons de refroidissement de l'huile moteur [ZG227 seulement] Nettoyer Chaque 100 hres

16 Bol du filtre à carburant Nettoyer Chaque 100 hres 6138 ENTRETIEN A L'entretien indiqué par doit être effectué au début. *1 Les premières 50 heures ne devraient pas être un cycle de remplacement (changement). *2 Le filtre à air doit être nettoyé plus souvent que normal dans des conditions de travail très poussiéreuses. *3 Toutes les 1000 heures ou chaque année, selon la première éventualité. *4 Remplacer en cas de détériorations (craquements, durcissements, cicatrices ou déformations) ou dégâts. *5 Nettoyer la chambre en cas de besoin après toutes 1000 heures d'opération. *6 Consultez votre concessionnaire KUBOTA pour effectuer ce service. *7 Lorsque la batterie est utilisée moins de 100 heures par an, vérifier des conditions de la batterie en lisant l'indicateur annuellement. *8 Cet entretien devra être effectué quotidiennement ou plus souvent dans des conditions de travail poussiéreuses autres que les conditions normales. L'intervalle de nettoyage suggéré est à toutes les100 heures en condition normale. 17 Câble d'accélération Régler Chaque 100 hres

Condition de la bougie d'allumage Vérifier Chaque 200 hres

19 Pivot levier mise en marche Régler Chaque 200 hres

20 Déflecteurs du moteur Nettoyer Chaque 200 hres 69 *6 21 Crépine transmission Nettoyer Chaque 400 hres

Huile de transmission et boîte d'engrenage d'essieu arrière (côté gauche et droit) Changer Chaque 400 hres

23 Jeu des soupapes du moteur Régler Chaque 500 hres

24 Chambre de combustion Nettoyer *5 72 25 Circuit à carburant Vérifier Chaque année

Remplacer Chaque 4 ans 74 *6 26 Flexible hydraulique Vérifier Chaque année

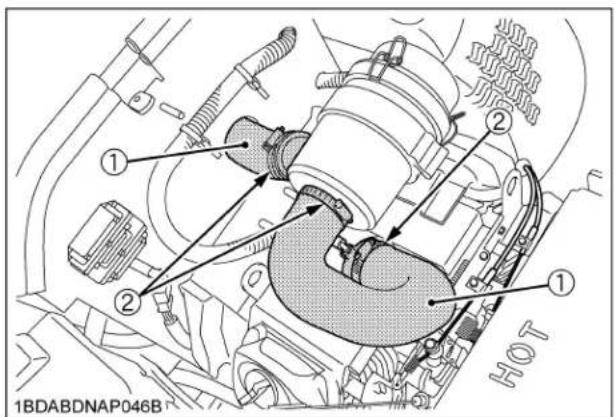

Remplacer Chaque 4 ans 74 *6 27 Circuit d'admission d'air Vérifier Chaque année

Remplacer Chaque 4 ans 74 *9 28 Tuyau de reniflard du moteur Vérifier Chaque année

Remplacer Chaque 4 ans 74 *6

Joint d'étanchéité boîte d'engrenage de la tondeuse Vérifier Chaque année

Remplacer Chaque 4 ans 74 *6 30 Fusibles Remplacer Lorsque requis

31 Lame Remplacer 75 32 Courroie tondeuse Remplacer 77 33 Système à carburant Purger 77 No. Produits Heures inscrites sur le compteur d'heures (hres) Réfé- rence

After since39ENTRETIEN *9 Si vous ne pouvez pas faire les entretiens suivants correctement et en sécurité, consulter votre concessionaire KUBOTA. A INSTRUCTIONS D'ENTRETIEN LIÉES AUX ÉMISSIONS DE MOTEUR ESSENCE:

1. Des entretiens, réparations, ou les remplacements des dispositifs et systèmes de contrôle d'émission hors de la

garantie doivent être exécutés par un atelier de réparation qualifié ou un mécanicien qui a de l'expérience et l'équipment pour exécuter de tels travaux. Voir la Déclaration de la Garantie d'Émissions.

2. Pour assurer la meilleure qualité et fiabilité, utiliser les pièces originales nouvelles KUBOTA ou leurs équivalents

pour réparation and remplacement, chaque fois que l'entretien est exécuté.ENTRETIEN40

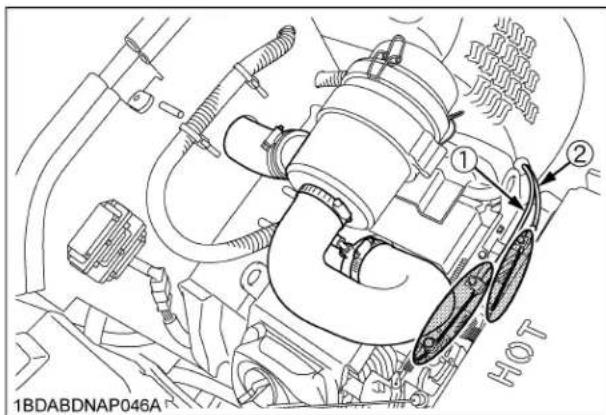

Emplacement Quantité Lubrifiants ZG222SA ZG222A ZG227A, ZG227LA Carburant 27 L (7,1 gals.E.U.) Essence automobile sans plomb ou régulière Essence sans plomb octane 87 ou plus haut. Carter-moteur 1,8 L (1,9 qts.E.U.)*1 2,0 L (2,1 qts.E.U.)*1 Huile pour moteur: service API Classification SG, SH, SJ ou supérieure Au-dessus de -18 (0 ).......SAE10W-30 ou 10W-40 Au-dessous de 0 (32 )..........SAE5W-20 ou 5W-30 Transmission avec filtre & flexible Carter d'engrenage essieu arrière (Côté droit & gauche) 7,5 L (7,9 qts.E.U.) Fluide SUPER UDT-2 KUBOTA*2 Boîte d'engrenage de la tondeuse 0,15 L (0,16 qts.E.U.) - Fluide SUPER UDT-2 KUBOTA*2 - 0,4 L (0,42 qts.E.U.) SAE No 90 Huile d'engrenage (Classification API: plus que GL-3) Graisseur Nombre de points de graissage Capacité Type de graisse Essieu avant 2 Jusqu'à ce que la graisse déborde Graisse EP2 multi-usages (Classe NLGI - 2) Roues avant 2 Bras de relevage avant

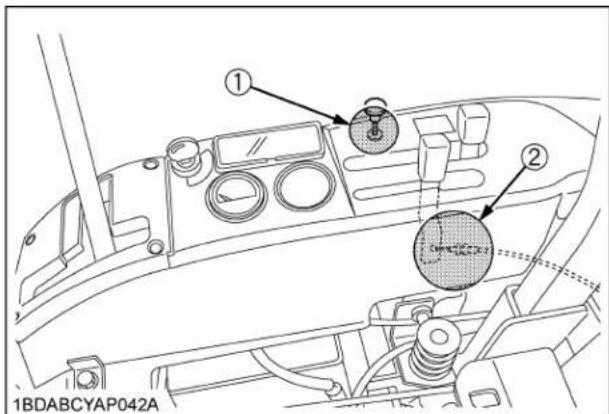

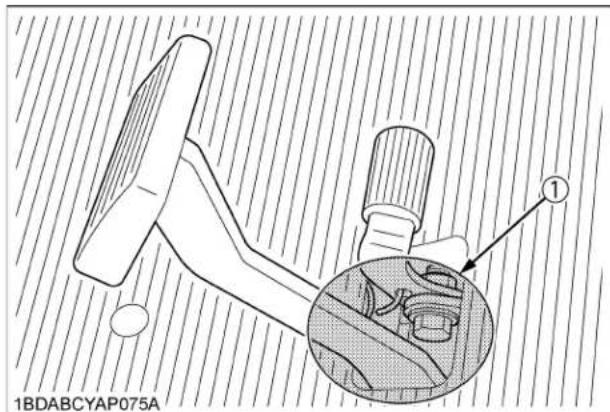

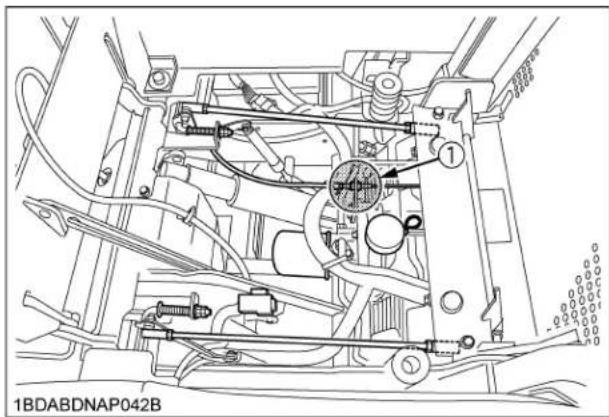

Pédale de verrouillage du frein de stationnement

Douille, pivot de levier de mise en marche et position de contact

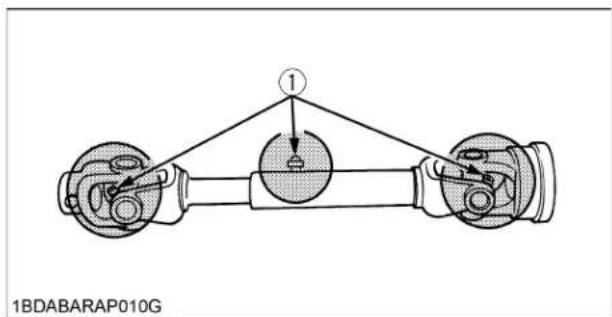

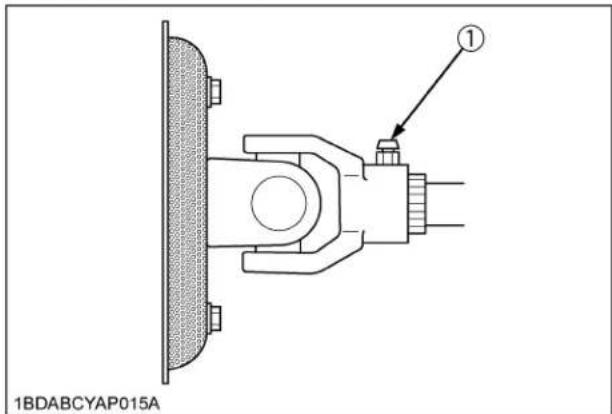

Cardan universel 1 Réglage du siège 2 Câble (Câble d'accélération, câble de levage de la tondeuse, câble d'étranglement)

Quantité modérée Huile [TONDEUSE] Jusqu'à ce que la graisse déborde Graisse EP2 multi-usages (Classe NLGI - 2) Cardan de la tondeuse

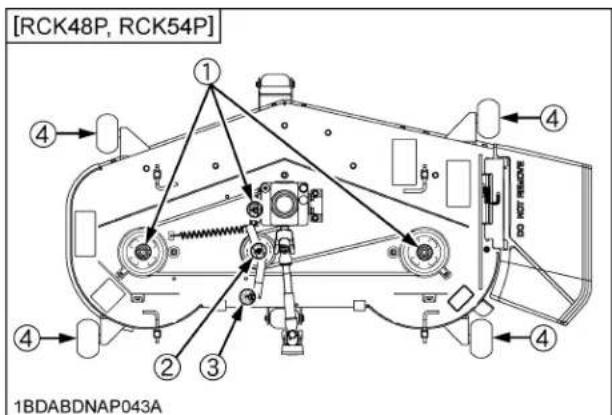

Trois arbres des moyeux

Poulie tendeur courroie

Rouleau anti- décapage 442 ENTRETIEN Note *1 Quantité d'huile lorsque le niveau d'huile est au niveau supérieur sur la jauge du niveau d'huile. *2 La dénomination du produit du fluide UDT d'origine KUBOTA peut être différente de celle dans le Manuel de l'Utilisateur en fonction des pays ou territoires. Consulter votre concessionnaire KUBOTA pour plus de détails. A Pour éviter que les systèmes hydrauliques ne soient gravement endommagés, n'utiliser que le fluide KUBOTA authentique ou son équivalent. C Huile moteur: A L'huile utilisée pour le moteur doit avoir une classification de service (API) de Institut Américain du Pétrole, la viscosité SAE de l'huile moteur dépend de la température ambiante comme montré ci-dessus. A La quantité indiquée d'huile est une estimation de fabrication. C Huile de transmission: A Super UDT-2 KUBOTA: Pour une expérience améliorée des propriétaires, nous recommandons vivement d'utiliser le Super UDT-2 plutôt que des fluides hydrauliques et de transmission standard. Le Super UDT-2 est une formulation de la marque déposée KUBOTA qui donne une performance supérieuse et une protection dans toutes les conditions de fonctionnement. L'UDT ordinaire est aussi permis pour l'utilisation dans cette machine. A La quantité indiquée d'huile est une estimation de fabrication. C Carburant: A Gasohol (jusqu'à 10% d'alcool éthylique, 90% sans plomb) est approuvé pour le moteur. Le mélange d'autres essences/alcools n'est pas approuvé. A La quantité indiquée de carburant est une estimation de fabrication.43ENTRETIEN PÉRIODIQUE

L'ÉPAULEMENT Pour éviter des blessures corporelles lors de contact avec les pièces mobiles: A Ne jamais ouvrir le capot lorsque le moteur est en marche. A Ne jamais ouvrir le epaulement lorsque le moteur est en marche. A Ne pas toucher le silencieux d'échappement ou les tuyaux d'échappement lorsqu'ils sont chauds. Il pourrait en résulter de graves brûlures. BCapot Pour ouvrir le capot, tirez le levier de côté, s'ouvrent alors. BÉpaulement Pour ouvrir le épaulement, tirer sur la poignée.

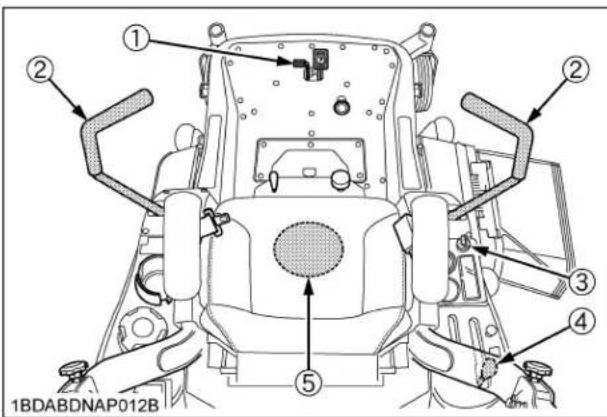

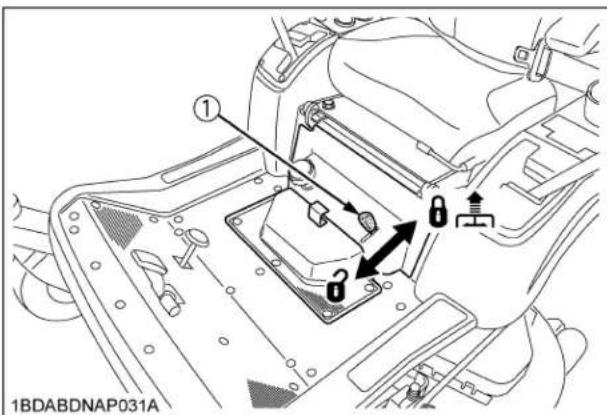

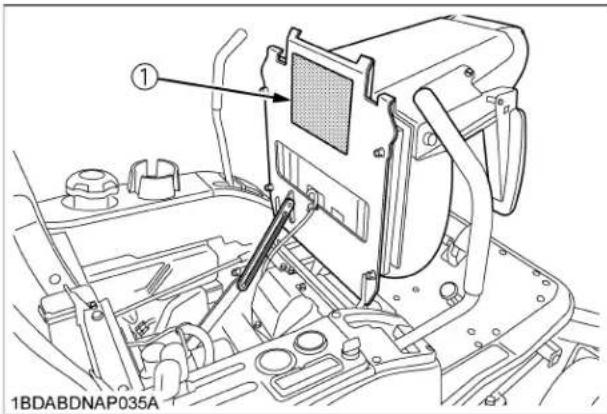

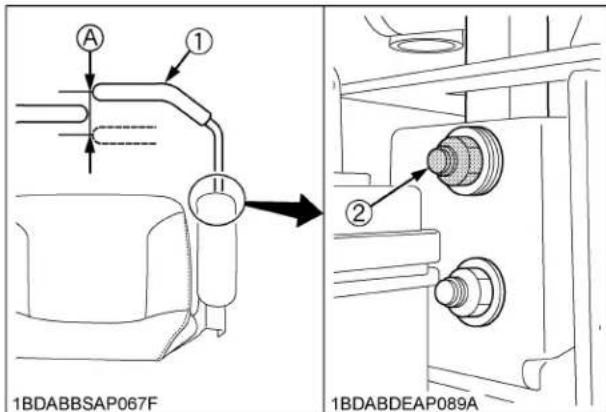

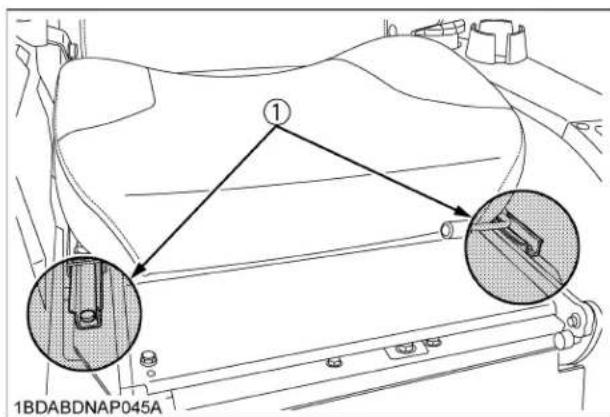

COMMENT ÉLEVER LE SIÈGE DU

CONDUCTEUR C Lever Pour éviter des blessures corporelles: A Lever complètement le siège de l'opérateur. (À la position verrouillée) Ne pas laisser le siège en demi-position.

1. Toujours reculer le siège avant de le relever.

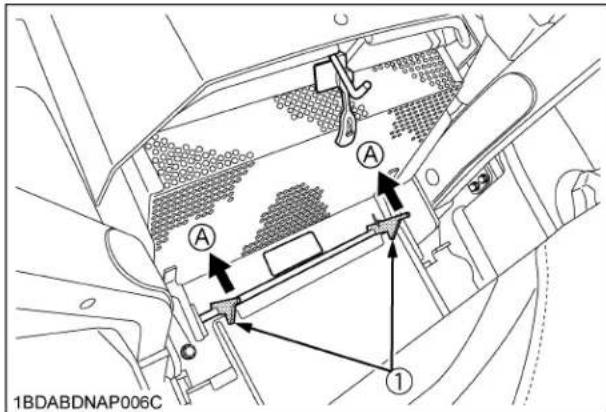

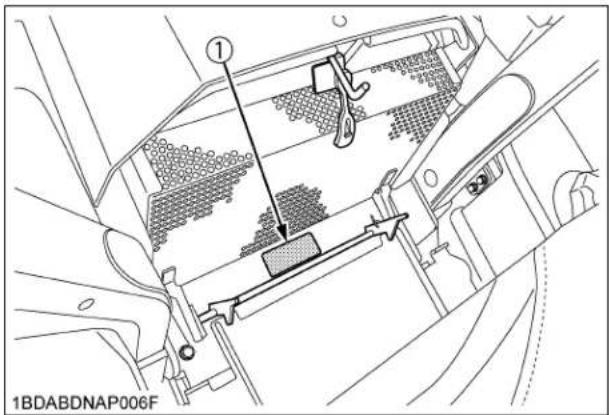

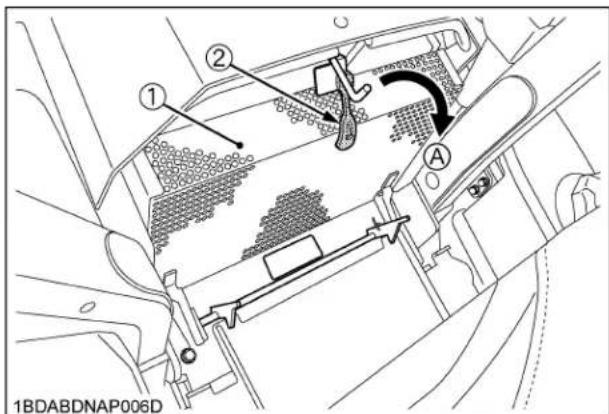

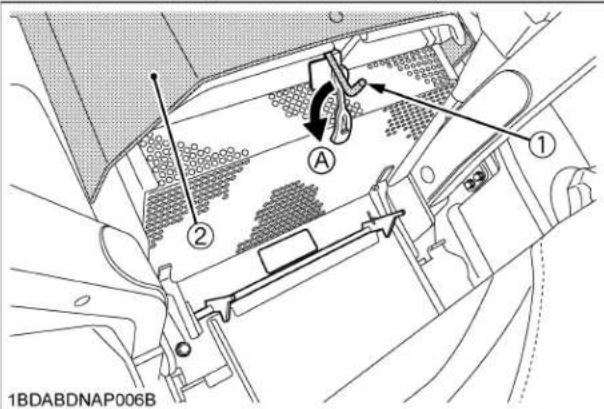

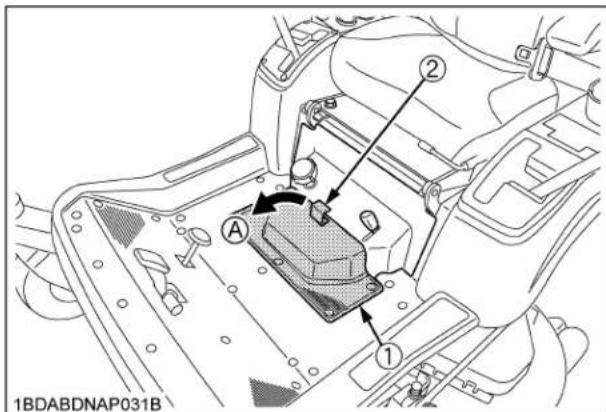

2. Tirer le levier de fermeture du panneau de siège vers

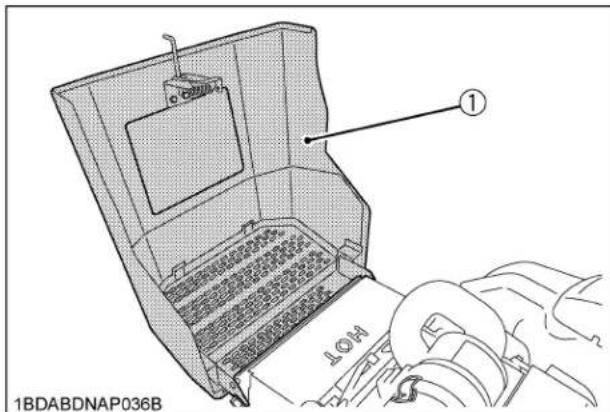

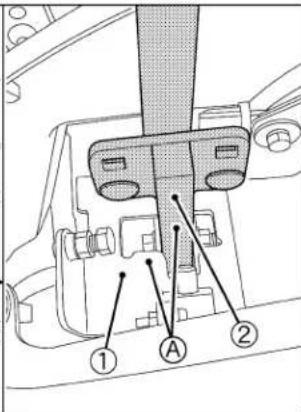

l'arrière. (1) Levier(2) Capot(A) "RELÂCHER"(1) Capot(1) Épaulement(2) Poignée(A) "TIRER"(1) Levier à cliquet (A) "TIRER"ENTRETIEN PÉRIODIQUE44

3. Basculer le siège de l'opérateur à la position

"VERROUILLÉE". C Abaisser Pour éviter des blessures corporelles: A Ne pas laisser tomber le siège pour le verrouiller. A Faire attention à ses mains. Ne pas placer ses mains sous le siège lors de la descente pour le verrouiller.

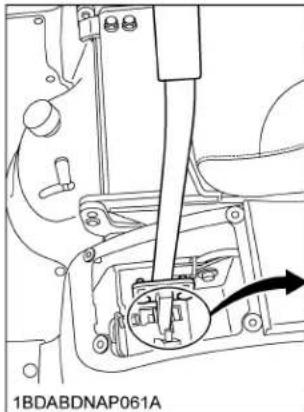

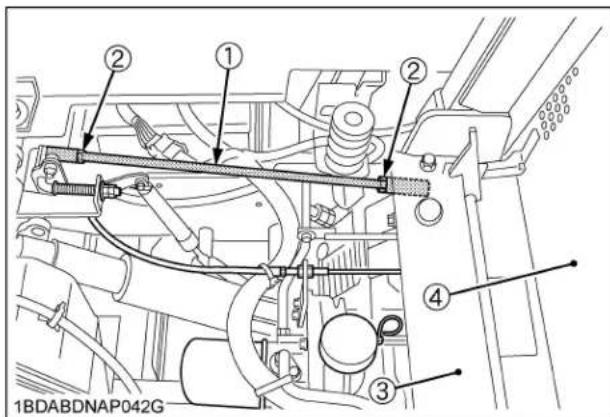

1. Tirer sur la tige de support du siège et relâcher le

2. Abaisser lentement le siège.

3. Faire coulisser le siège dans la bonne position.

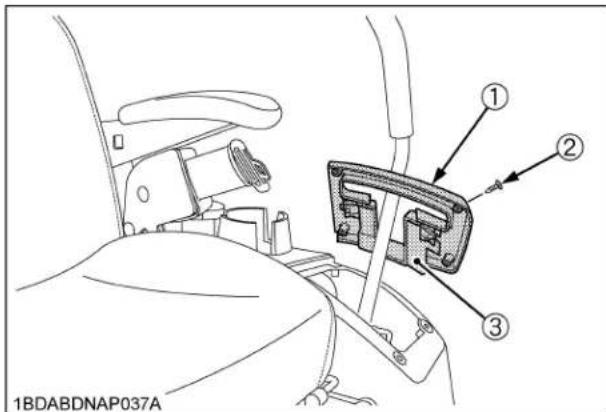

COMMENT ENLEVER LE GUIDE DE

LEVIER Pour éviter des blessures corporelles ou la mort: A Stationner la machine sur une surface dure et égale. A Arrêter le moteur, retirer la clé de contact et serrer le frein de stationnement.

1. Enlever les quatre vis du guide de levier.

2. Sortir le guide du levier.

Comment installer le guide de levier

1. Installer le guide de levier.

A Si le couvercle du levier n'est pas aligné avec le levier de commande, déplacer le couvercle de levier pour l'aligner avec le levier de mise commande. (1) Siège de l'opérateur (2) Tige de support du siège (1) Guide de levier (2) Vis (3) Couvercle de levier45ENTRETIEN PÉRIODIQUE

Pour éviter des blessures sérieuses, la mort ou des dommages à la machine: A Ne jamais travailler sous la machine à moins qu'elle ne soit sécurisée par des supports de sécurité ou calée adéquatement. BAvant de la machine: Accrocher les sangles en nylon sur le châssis avant. Hisser le châssis avant avec la sangle en nylon ou le soulever avec un cric. BArrière de la machine: Lever en passant une sangle en nylon sous le chassis arrière. Ou soulever avec un cric sous la plaque inférieure. (1) Sangle en nylon (2) Châssis avant (1) Châssis avant (2) Sangle en nylon (3) Cric (4) Bloc en bois (1) Châssis arrière (2) Sangle en nylon (3) Plaque inférieure (4) CricENTRETIEN PÉRIODIQUE46

CONTRÔLES JOURNALIERS

Pour éviter des problèmes pouvant survenir, il importe de bien connaître l'état de la machine. Il est important de la vérifier avant chaque mise en marche. Pour éviter des blessures corporelles: A Veiller effectuer les operations d'entretien et de contrôle de la machine sur une surface unie, le moteur arrêté, la clé de contact retirée et le frein de stationnement serré. BVérification du niveau d'huile moteur Pour éviter des blessures corporelles: A Avant de vérifier l'huile, toujours arrêter le moteur et retirer la clé de contact.

1. Contrôler le niveau d'huile moteur avant le démarrage

ou au moins 5 minutes après l'arrêt du moteur.

2. Essuyer la surface de la jauge.

3. Pour vérifier le niveau de l'huile, retirer la jauge huile,

l'essuyer, la remettre en place et la retirer à nouveau. Vérifier si le niveau de l'huile se trouve entre les 2 encoches.

4. Si nécessaire, faire l'appoint de manière à atteindre le

niveau spécifié. No. Item à vérifierPage réfé-renceEn faisant le tour de la machine Dommage à la machine, serrer tous les boulons, écrous et axes. 2 Fuite de carburant et d'huile - Pression, usure et dommage aux pneus

4 Niveau de l'huile du moteur 465 Niveau du carburant 47 Grillage d'admission d'air, Zone de refroidissement du moteur 7 Niveau huile transmission 498Graissage 549 Jeu dans les freins 6210 Elément primaire de filtre à air 5611 Couvercle anti-poussière du fond 4812 Nettoyage du corps de la machine -Tondeuse 1 Vérifier la tôlerie - Vérifier que chaque goupille est en place 3 Propreté de la tondeuse - GraissageCardan universelTrois arbres des moyeuxPoulie de tension de la courroiePivot de tension de la courroieRouleau anti-décapage 5 Fuite d'huile 52 S'assurer de que les boulons de la lame sont bien serrés.

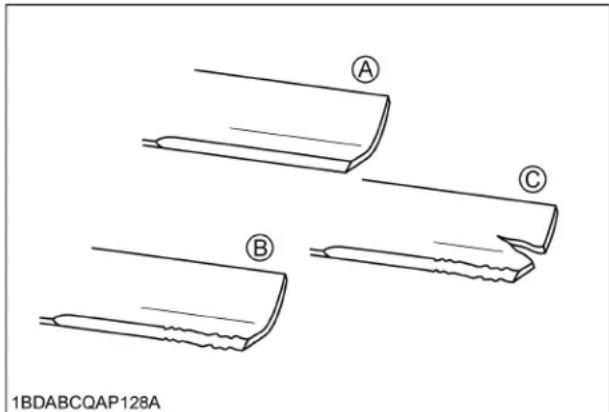

Usure ou endommagement des lames et des écrous Une fois assis sur le siège du conducteur1 Levier de contrôle de déplacement -2 Frein de stationnement -3 Autre pièces mobiles 50Après avoir tourné la clé de contact sur la position "MARCHE" Fonctionnement des témoins lumineux sur le tableau de bord "Easy Checker (TM)" Après avoir mis le moteur en marche1 Couleur des gaz d'échappement - Vérifier pour des bruits ou des vibrations anormaux

Systèmes de sécurité.Si l'un ou l'autre de ces systèmes ne fonctionne pas correctement, s'adresser immédiatement à un concessionnaire KUBOTA.

Autres Vérifier les points où se sont éventuellement manifestés des problèmes antérieurement

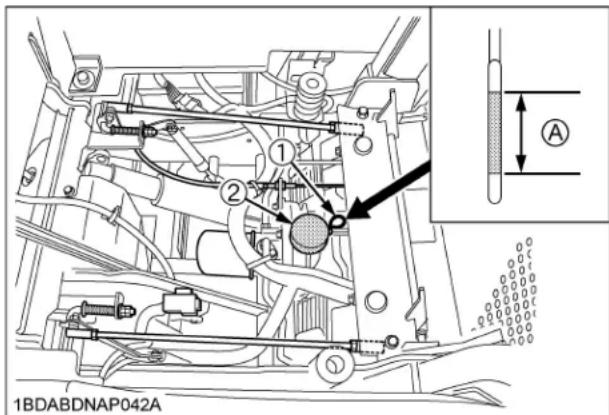

(1) Orifice de l'huile moteur (2) Jauge de niveau d'huile

No. Item à vérifierPage réfé-rence47ENTRETIEN PÉRIODIQUE

5. Lorsque l'on utilise une huile d'une marque ou d'une

viscosité différente de l'huile précédente, vidanger entièrement l'huile usagée. Ne jamais mélanger 2 types d'huiles différents.

6. Utiliser l'huile pour moteur SAE appropriée selon la

température ambiante. (Voir "LUBRIFIANTS ET CARBURANT" à la section "ENTRETIEN".) BVérification du niveau du carburant et remplissage Pour éviter des blessures corporelles: A Manipuler le carburant avec précaution. Si le moteur est en train de tourner, ne pas remplir le réservoir de carburant. Si le moteur est chaud, le laisser refroidir pendant plusieurs minutes avant d'ajouter du carburant. Ne pas fumer en faisant le plein du réservoir de carburant ou pendant l'entretien du circuit d'alimentation. Ne remplir le réservoir de carburant que jusqu'au bas de la tubulure de remplissage. Ne pas remplir le réservoir complètement. L'espace vide dans le réservoir permit une expansion de l'essence quand elle se rechauffe. Ne jamais enlever le bouchon de réservoir de carburant ou remplir l'essence pendant que le réservoir de carburant est chaud. Vérifier le niveau du carburant. Prendre garde à ce que le réservoir de carburant ne soit pas vide. A Ne pas mélanger de l'huile avec l'essence. A Reserrer le bouchon de carburant jusqu'à ce qu'il clique. A Ne pas utiliser le bouchon de carburant qui n'est pas approuvé par KUBOTA. A Ne permettrez aucune saleté ou poussière de pénétrer dans le système de carburant. A Ne pas laisser le réservoir se vider complètement, de l'air pourrait entrer dans le système de carburant, nécessitant une purge du système avant le prochain démarrage du moteur. A Ne pas renverser du carburant pendant le remplissage. Si un renversement survient, éponger tout de suite, ou il pourrait y avoir danger d'incendie. N'utiliser que de l'essence sans plomb avec un indice de taux d'octane de 87 ou supérieur. A Utiliser le carburant dans les 30 jours environ après son achat afin d'éviter toute détérioration de la qualité du carburant ou ajouter du stabilisateur de carburant pour garder le carburant frais et stabilisé. A Le mélange de carburant est différent en fonction des saisons afin d'assurer la meilleure performance saisonnière du moteur. Afin de prévenir les problèmes de performance du moteur comme les bouchons de vapeur ou les démarrages difficiles, utiliser du carburant correspondant à la saison pendant laquelle il a été acheté. A L'utilisation peu fréquente du moteur pendant une saison peut éventer le carburant dans le réservoir de carburant de la machine. Un état éventé du carburant peut entraîner des problèmes de performance du moteur par le vernissage et le blocage des composants du carburateur. A Etancher soigneusement le récipient de stockage du carburant et le ranger à l'abri du soleil et de la chaleur afin de prévenir la dégradation du carburant. A De la condensation peut se produire dans le réservoir de carburant à la suite des diverses conditions de fonctionnement et de l'environnement. Afin de réduire la condensation et éviter d'affecter le fonctionnement de la machine, remplir le réservoir de carburant à la fin du fonctionnement journalier. A Ne pas utiliser d'huile de carburant usée. [Utilisation d'essence contenant de l'alcool (Gasohol)] N'utiliser de "gasohol" que lorsque la proportion de l'éthanol est inférieure à 10% de l'essence. L'utilisation d'additif au méthanol n'est pas recommandée. Pour les meilleurs résultats, utiliser de l'essence sans plomb avec un indice d'octane minimum de 87. Capacité du réservoir de carburant 27 L (7,1 gals.E.U.)ENTRETIEN PÉRIODIQUE48 BVérification et nettoyage de la grillage d'admission d'air et de la zone d'admission d'air pour prévenir la surchauffe Pour éviter des blessures corporelles: A S'assurer d'arrêter le moteur et retirer la clé de contact avant de nettoyer. A La grillage d'admission d'air et la zone d'admission d'air doivent être nettoyées contre le débris pour prévenir la surchauffe du moteur. Quotidiennement ou après toutes les 5 heures d'opération, vérifier que la grillage de l'admission d'air et la zone d'admission d'air sont propres. La saleté et les pailles hachées autour de la grillage d'admission d'air et la zone d'admission d'air ou la zone de refroidissement du moteur réduiront la performance de refroidissement.

1. Ouvrir le capot et enlever tout corps étranger.

2. Enlever la poussière et tout corps étranger de la

grillage d'admission d'air.

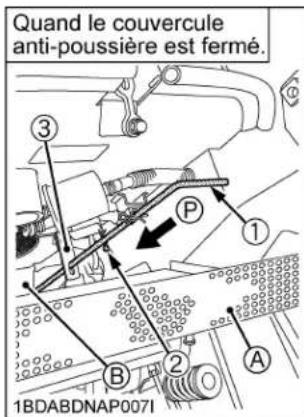

3. Défaire l'agrafe en caoutchouc et ouvrir la grillage

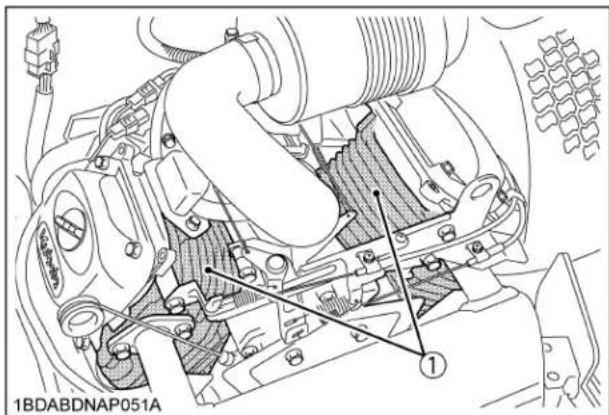

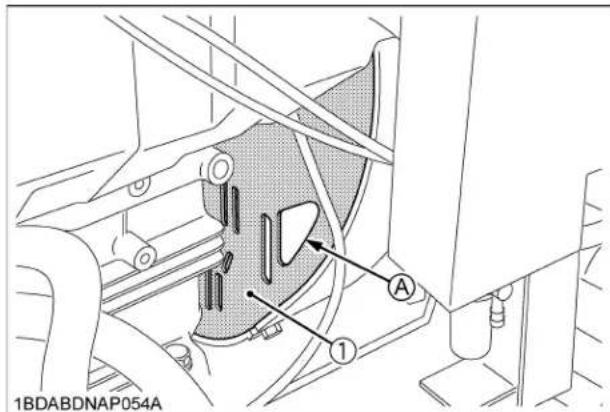

4. Enlever la poussière et tous autres débris de la zone

d'admission d'air entre la transmission et le déflecteur du moteur.

5. Chaque fois que le couvercle anti-poussière est

couvert d'herbe et de corps étrangers pendant le fonctionnement, essuyer le couvercle anti-poussière à la main. Vérifier occasionnellement l'admission d'air du moteur pour toute accumulation de débris.

6. Si de la poussière ou des pailles hachées se sont

accumulées dans la zone d'admission d'air, les enlever complètement en poussant vers le bas le levier de nettoyage du fond plusieurs fois. Avant d'utiliser le levier de nettoyage du fond, l'enlever du support. Après le nettoyage, s'assurer de que le levier est remis à sa place. (1) Bouchon de réservoir de carburant (2) Tubulure de remplissage du réservoir de carburant (3) Espace vide (4) Niveau de carburant maximum (C) Espace libre (Le niveau de carburant est au-dessous de la tubulure de remplissage.) (1) Grillage d'admission d'air (2) Agrafe en caoutchouc (A) "OUVRIR" (1) Grillage d'admission d'air (2) Plaque anti-poussière du moteur (3) Couvercle anti-poussière (4) Levier de nettoyage du fond (A) "REPOUSSER" (B) Support49ENTRETIEN PÉRIODIQUE BVérification de la pression des pneus Pour éviter des blessures sérieuses ou la mort: A Ne pas essayer de monter le pneu sur la jante. Ceci doit être accomplit par une personne qualifiée et possédant les équipements adéquats. A Maintenir toujours les pneus à la pression requise. La pression dans les pneus avant s'élève rapidement lors de l'utilisation d'un compresseur à air. Ne pas dépasser la pression des pneus recommandée dans le Manuel de l'Utilisateur. A Ne pas utiliser des pneus plus larges que spécifié. BPression de gonflement Bien que réglée en usine, la pression des pneus baisse naturellement au cours du temps. D'où la nécessité de vérifier la pression chaque jour et de gonfler les pneus si nécessaire. BVérification du niveau d'huile de la transmission Pour éviter des blessures corporelles: A Laisser le carter de transmission se refroidir suffisamment lors du nettoyage de sa surface.

1. Stationner la machine sur une surface unie, abaisser

l'équipement sur le sol, arrêter le moteur et retirer la clé de contact. Laisser la machine au ralenti pendant 1 à 3 minutes puis vérifier le niveau du liquide.

2. Lever et verrouiller le siège de l'opérateur.

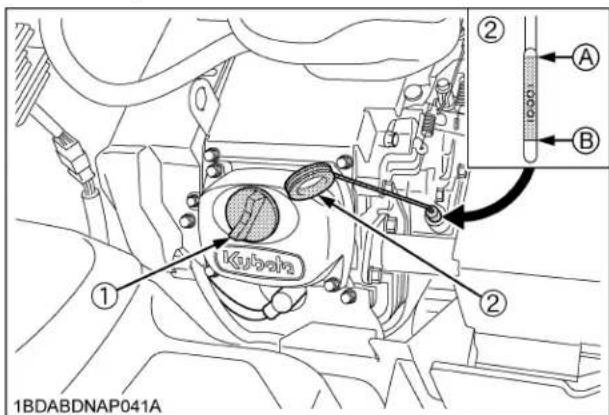

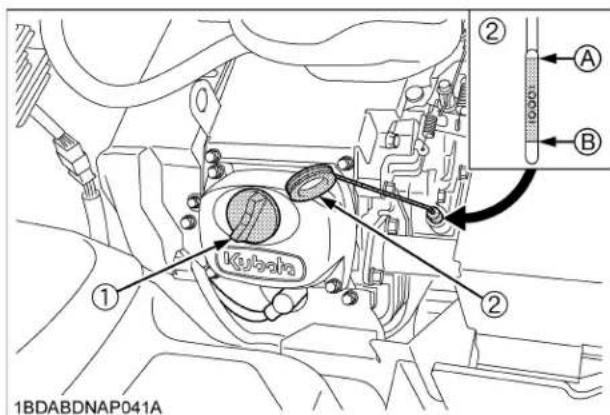

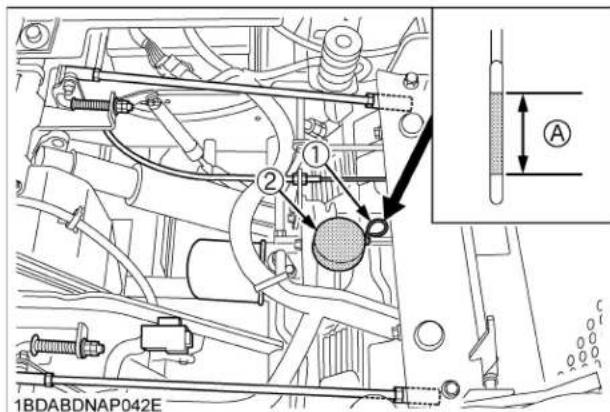

3. Pour vérifier le niveau d'huile, retirer la jauge du

niveau d'huile, nettoyer, remettre la jauge, et retirez-la de nouveau. Vérifier si le niveau d'huile se situe entre les deux encoches. Si le niveau est trop bas, ajouter de la nouvelle huile jusqu'au niveau prescrit par l'intermédiaire du bouchon de remplissage. (Voir "LUBRIFIANTS ET CARBURANT" à la section "ENTRETIEN".) A Ne pas faire tourner le moteur, si le niveau d'huile est bas. Ajouter de la nouvelle huile jusqu'au niveau prescrit par l'orifice d'huile. Dimensions des pneus Pression de gonflement max. recommandée. Avant 13 x 5,0 - 6, 4PR Profil ligné 270 kPa (2,8 kgf/cm , 40 psi) Arrière 23 x 10,5 - 12, 4PR Pelouse 140 kPa (1,4 kgf/cm , 20 psi) (1) Sol (A) "INSUFFISANT" (B) "NORMAL" (C) "EXCESSIF" (1) Jauge niveau d'huile (2) Bouchon d'huile et bouchon d'aération (A) Le niveau d'huile est adéquat entre ces deux marques.ENTRETIEN PÉRIODIQUE50 BLubrification de tous les graisseurs Pour éviter des blessures corporelles: A Arrêter le moteur et retirer la clé de contact avant de commencer le graissage. Graisser les gratsseurs suivants. BVérification des pièces mobiles Si n'importe quelles pièces mobiles, tels que des leviers et des pédales, ne peuvent pas être déplacées facilement du fait de la rouille ou de n'importe quelle chose y adhérant, n'essayez pas de forcer pour la mettre en mouvement. Dans le cas ci-dessus, retirez la rouille ou la chose qui y adhère et appliquez de l'huile ou de la graisse sur l'endroit correspondant. Sinon, la machine risque d'être endommagée. (1) Cardan de la tondeuse (1) Arbre du moyeu (2) Poulie de tension de la courroie (3) Pivot de tension de la courroie (4) Rouleau anti-décapage (Graisser les bossages.)51ENTRETIEN PÉRIODIQUE

TOUTES LES 50 HEURES

BVérification du système de démarrage de moteur Le système de démarrage de moteur dont la machine est pourvue est conçu pour vous protéger pendant l'utilisation de cette machine. Procédez périodiquement à la vérification de ce système de démarrage du moteur. Il est recommandé de vérifier le système de démarrage du moteur avant un opération quotidien. Pour éviter des blessures sérieuses ou la mort: A Ne permettre à quiconque de rester près de la machine pendant les tests. A Si la machine ne passe pas un des tests suivants, ne pas l'utiliser. Contacter votre concessionnaire KUBOTA. A S'asseoir sur le siège de l'opérateur pour tous les essais à l'exception du test 1. A Effectuer les tests suivants avant de faire fonctionner la machine. Test 1 (OPÉRATEUR N'EST PAS ASSIS SUR LE SIÈGE)

1. Serrer le frein de stationnement.

2. "DÉSENGAGÉ" (OFF) le levier de la prise de force.

3. Placer les leviers de contrôle à la position

"VERROUILLAGE NEUTRE".

4. Tourner la clé de contact sur la position

5. Le moteur ne doit pas démarrer.

Test 2 (OPÉRATEUR ASSIS SUR LE SIÈGE)

1. Ne pas serrer le frein de stationnement. (relâchez le

2. "DÉSENGAGÉ" (OFF) le levier d'embrayage de prise

3. Placer les leviers de contrôle à la position

"VERROUILLAGE NEUTRE".

4. Tourner la clé de contact sur la position

5. Le moteur ne doit pas démarrer.

Test 3 (OPÉRATEUR ASSIS SUR LE SIÈGE)

1. Serrer le frein de stationnement.

2. "DÉSENGAGÉ" (OFF) le levier de la prise de force.

3. Tenir les leviers de contrôle vers l'intérieur de la

position "VERROUILLAGE NEUTRE" à la position "NEUTRE" et ensuite relâcher les leviers.

4. Tourner la clé de contact sur la position

5. Le moteur ne doit pas démarrer.

Test 4 (OPÉRATEUR ASSIS SUR LE SIÈGE)

1. Serrer le frein de stationnement.

2. Placer le levier de la prise de force à la position

3. Placer les leviers de contrôle à la position

"VERROUILLAGE NEUTRE".

4. Tourner la clé de contact sur la position

5. Le moteur ne doit pas démarrer.

A Si le moteur démarre pendant le test 1 jusqu'à 4, consulter votre concessionnaire KUBOTA pour que l'unité soit vérifiée avant son utilisation. Test 5 (OPÉRATEUR ASSIS SUR LE SIÈGE)

1. Démarrer le moteur.

2. Maintenir le frein de stationnement.

3. Placer le levier de la prise de force à la position

4. Tenir les leviers de contrôle vers l'intérieur de la

position "VERROUILLAGE NEUTRE" à la position "NEUTRE" et ensuite relâcher les leviers.

5. Le moteur devrait s'arrêter après quelques instants.

A Pour ce test seulement, le moteur s'arrêtera dans quelques secondes. A Si le moteur continue de tourner pendant le test 5, consulter votre concessionnaire KUBOTA pour que l'unité soit vérifiée avant son utilisation. (1) Pédale de verrouillage du frein de stationnement (2) Levier de contrôle de déplacement (3) Interrupteur clé de contact (4) Levier de la PDF (5) Interrupteur du siègeENTRETIEN PÉRIODIQUE52 BVérification du système OPC Le système OPC (Contrôle de la présence de l'opérateur) dont la machine est pourvue est conçu pour vous protéger pendant l'utilisation de cette machine. Procédez périodiquement à la vérification de ce système OPC. Il est recommandé de vérifier le système OPC avant un opération quotidien. Pour éviter des blessures sérieuses ou la mort: A Ne permettre à quiconque de rester près de la machine pendant les tests. A Si la machine ne passe pas un des tests suivants, ne pas l'utiliser. Contacter votre concessionnaire KUBOTA. Test 1 (OPÉRATEUR ASSIS SUR LE SIÈGE)

1. Démarrer le moteur.

2. Ne pas serrer le frein de stationnement.

3. Placer le levier de contrôle de prise de force à la

position "DÉSENGAGÉ" (OFF).

4. Tenir les leviers de contrôle vers l'intérieur de la

position "VERROUILLAGE NEUTRE" à la position "NEUTRE" et ensuite relâcher les leviers.

5. Levez-vous. (Ne pas descendre de la machine.)

6. Le moteur doit s'arrêter.

Test 2 (OPÉRATEUR ASSIS SUR LE SIÈGE)

1. Démarrer le moteur.

2. Ne pas serrer le frein de stationnement.

3. Placer le levier de la prise de force à la position

4. Levez-vous. (Ne pas descendre de la machine.)

5. Le moteur doit s'arrêter.

A Si le moteur continue de tourner pendant les tests 1 ou 2, consulter votre concessionnaire KUBOTA pour que l'unité soit vérifiée avant son utilisation. BVérification du niveau d'huile du boîte d'engrenage Pour éviter des blessures corporelles: A Arrêter toujours le moteur et retirer la clé de contact avant de vérifier l'huile.

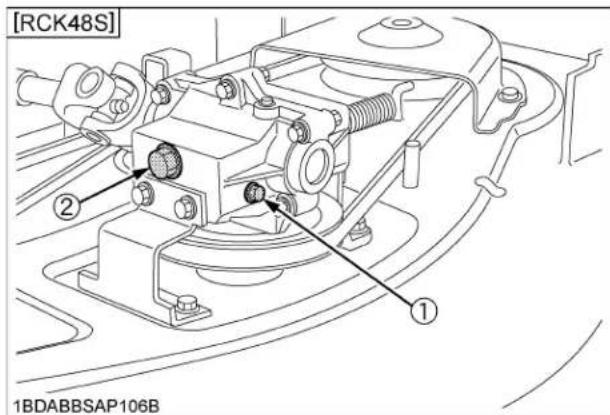

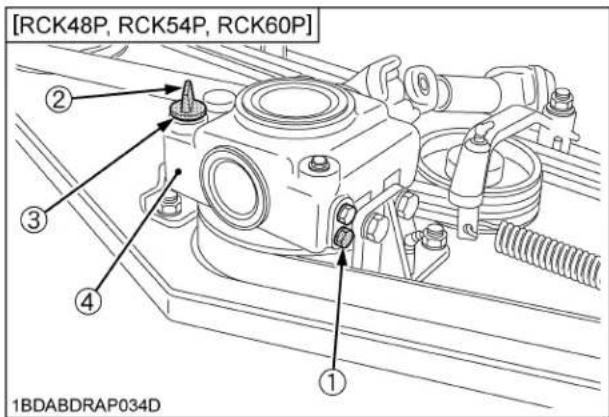

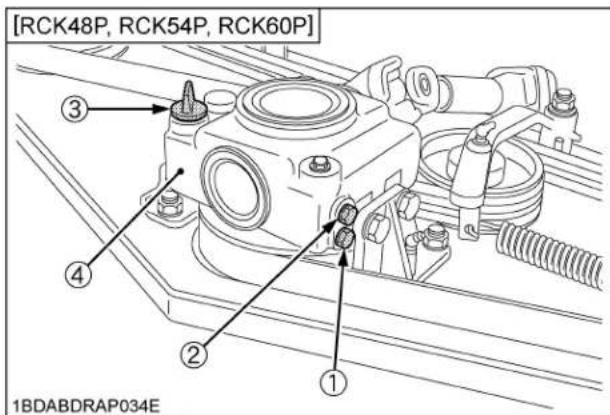

1. Stationner la machine sur une surface plane et

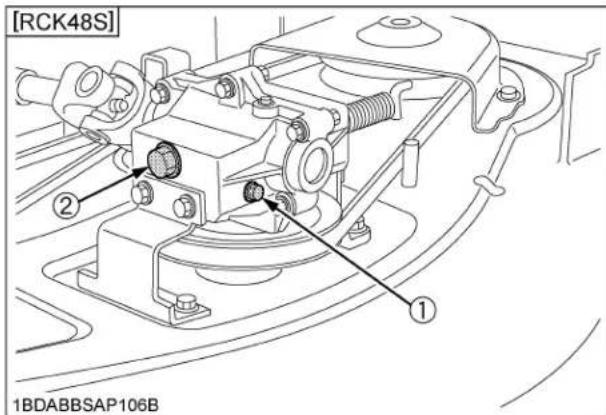

abaisser la tondeuse au sol. Pour vérifier le niveau d'huile, desserrer le bouchon de vérification et vérifier si le niveau d'huile est à portée de l'orifice du bouchon de vérification. Si le niveau est trop bas, ajouter de la nouvellehuile jusqu'au niveau requis, et ce, par lebouchon de remplissage. (Voir "LUBRIFIANTS ET CARBURANT" à la section "ENTRETIEN".)

2. Après la vérification, réinstaller le bouchon de

vérification et le bouchon de remplissage d'huile fermement. (1) Pédale de verrouillage du frein de stationnement (2) Levier de contrôle de déplacement (3) Interrupteur clé de contact (4) Levier de la PDF (5) Interrupteur du siège Si les numéros de serie de la tondeuse sont comme indiqué ci-dessuos RCK48S-222Z:toutes RCK48P-222Z:30000 et inférieur RCK54P-227Z:30000 et inférieur RCK60P-227Z:30000 et inférieur (1) Bouchon de vérification (2) Bouchon de remplissage d'huile53ENTRETIEN PÉRIODIQUE

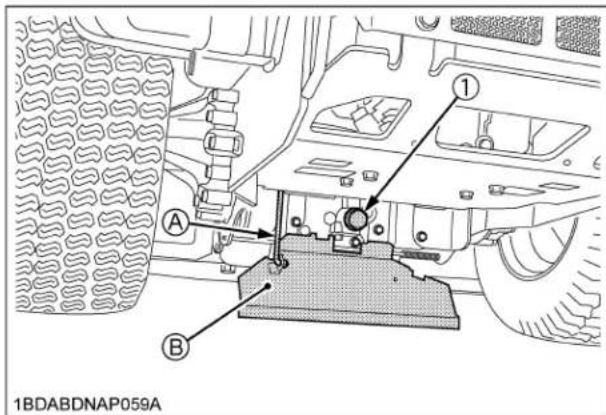

1. Stationner la machine sur une surface plane et

abaisser la tondeuse au sol. Pour vérifier le niveau d'huile, desserrer le bouchon de remplissage d'huile avec la jauge, le nettoyer, le réinsérer et le desserrer de nouveau. Vérifier si le niveau d'huile est entre l'encoche et l'extrémité. Si le niveau est trop bas, ajouter de la nouvellehuile jusqu'au niveau requis, et ce, par lebouchon de remplissage. (Voir "LUBRIFIANTS ET CARBURANT" à la section "ENTRETIEN".)

2. Après la vérification, réinstaller le bouchon de

remplissage d'huile avec la jauge fermement. (1) Bouchon de vidange (2) Bouchon de vérification (3) Bouchon de remplissage d'huile (4) Boîte d'engrenage (5) Orifice du bouchon de vérification (A) Le niveau d'huile est adéquat entre ces deux marques. (B) Niveau d'huile Si les numéros de serie de la tondeuse sont comme indiqué ci-dessuos RCK48P-222Z:30001 et supérieur RCK54P-227Z:30001 et supérieur RCK60P-227Z:30001 et supérieur (1) Bouchon de vidange (2) Bouchon de remplissage d'huile avec la jauge (3) Rondelle d'étanchéité (4) Boîte d'engrenage (A) Le niveau d'huile est adéquat entre ces deux marques. (B) Niveau d'huileENTRETIEN PÉRIODIQUE54 BGraissage Pour éviter des blessures corporelles: A Assurer d'arrêter le moteur et de retirer la clé de contact avant de commencer le graissage. Appliquer une petite quantité de graisse polyvalente toutes les 50 heures sur les points suivants: Si vous faites fonctionner la machine dans des conditions extrêmement humides et boueuses, lubrifiez les garnitures plus souvent. (1) Essieu avant (Côté droit & gauche) (2) Roues avant (Côté droit & gauche) (3) Bras de relevage avant (Côté droit & gauche) (1) Pédale de verrouillage du frein de stationnement (1) Douille, pivot de levier de mise en marche (Côté droit & gauche) (2) Douille (1) Position de contact du levier de commande de mouvement (Côté droit & gauche)55ENTRETIEN PÉRIODIQUE BHuilage (1) Cardan universel de la machine (1) Réglage du siège (1) Câble de contrôle du levage (Huiler) (1) Câble d'étranglement (Huiler) (2) Câble d'accélération (Huiler) (1) Câble d'étranglement (Huiler) (2) Câble d'accélération (Huiler)ENTRETIEN PÉRIODIQUE56

TOUTES LES 100 HEURES

BVidange de l'huile moteur Pour éviter des blessures corporelles: A Avant de vidanger l'huile, arrêter le moteur et retirer la clé de contact. A Laisser le moteur se refroidir suffisamment, l'huile peut être chaude et vous brûler.

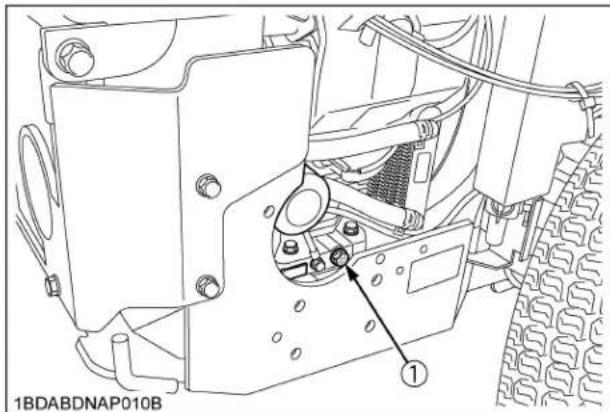

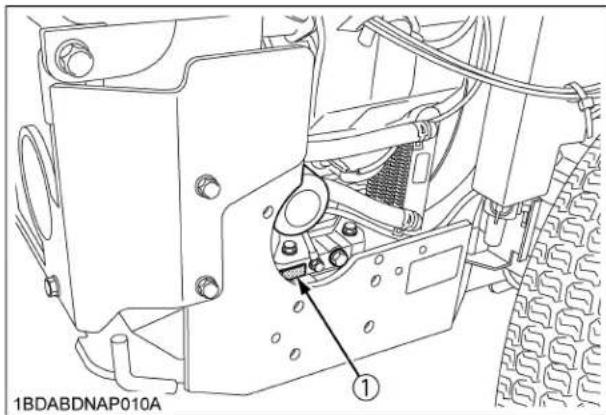

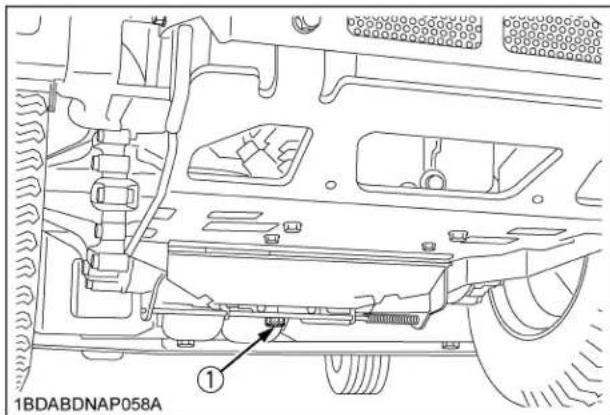

1. Pour vidanger l'huile usagée, retirer le bouchon de

vidange situé à la partie inférieure du moteur et vidanger entièrement l'huile. Toute l'huile usagée peut être facilement vidangée lorsque le moteur est encore chaud.

2. Remplir avec de l'huile neuve jusqu'à l'encoche

supérieure de la jauge de niveau d'huile.

3. Pour vérifier le niveau de l'huile, retirer la jauge à huile,

l'essuyer, la remettre en place puis la retirer à nouveau. Vérifier si le niveau de l'huile se trouve entre les deux repères. BNettoyage de l'élément primaire du filtre à air

1. Enlevez le couvercle du filtre à air et l'élément

2. Nettoyez l'élément primaire:

(1) Lorsque de la poussière sèche adhère à l'élément, nettoyez l'intérieur de l'élément avec de l'air comprimé sec et propre. La pression de l'air comprimé ne doit pas dépasser 205 kPa (2,1 kgf/ cm , 30 psi). (2) Lorsque du carbone ou de l'huile adhèrent à l'élément, faire tremper l'élément dans du détergent pendant 15 minutes, puis le laver plusieurs fois à l'eau, le rincer avec de l'eau propre et le faire sécher naturellement. Lorsque l'élément est complètement sec, inspecter l'intérieur de l'élément à la lumière et vérifier s'il est endommagé ou non.

3. Remplacez l'élément primaire du filtre à air:

Une fois chaque 1000 heures ou par année, dépendant de la première éventualité. A Vérifiez pour voir si la valve d'évacuation n'est pas bloquée par la poussière. A Le filtre à air étant constitué d'une élément sèche, n'appliquez jamais d'huile. A Ne faites jamais tourner le moteur quand la cartouche est enlevée. A Veillez à bien replacer le couvercle avec la flèche (à l'arrière du couvercle) droite. Si le couvercle est mal replacé, la soupape évacuatrice ne fonctionne pas et de la poussière adhère à l'élément. A Ne touchez pas le l'élément secondaire sauf quand un remplacement est nécessaire. (1) Bouchon de vidange (1) Orifice de l'huile moteur (2) Jauge de niveau d'huile

(1) Elément secondaire (sécurité) (2) Élément primaire (3) Couvercle (4) Valve d'évacuation57ENTRETIEN PÉRIODIQUE C Soupape évacuatrice Ouvrez la soupape évacuatrice une fois par semaine dans des conditions normales - ou tous les jours quand elle est utilizée dans un endroit poussiéreux - pour vous débarrasser des grosses particules de poussière et de crasse. BNettoyage du panneau de déflecteur du moteur Si vous ne pouvez pas faire les entretiens suivants correctement et en sécurité, consulter votre concessionaire KUBOTA. Pour éviter des blessures corporelles: A Assurer que le moteur est refroidi suffisamment avant d'enlever les déflecteurs et les autres composants. A Avant l'utilisation de l'air compressé, protéger toujours les yeux et le visage contre la projection de débris.

1. Arrêter le moteur et serrer le frein de stationnement.

3. Tirer le levier de fermeture du panneau de siège vers

4. Basculer le siège de l'opérateur à la position

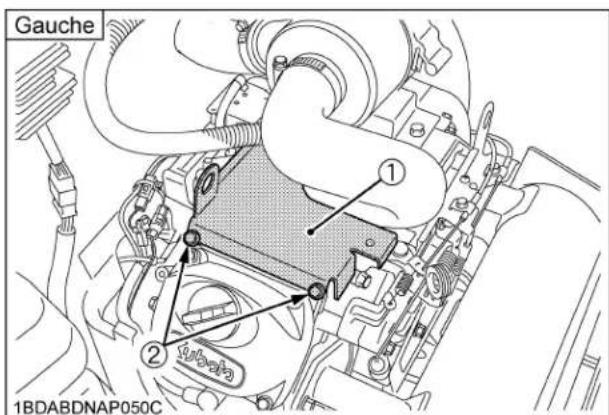

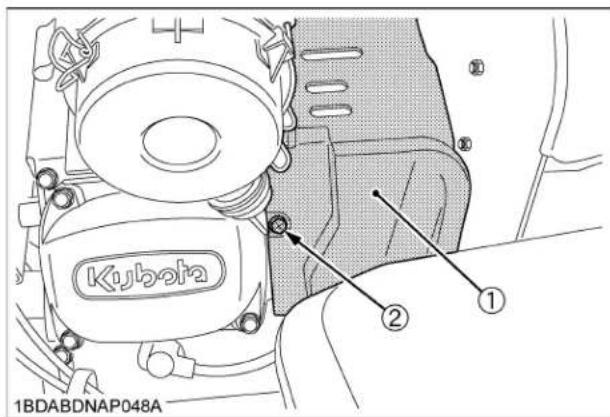

5. Desserrer les quatre boulons et retirer le couvercle du

6. Desserrer deux vis (droite & gauche) et retirer le

couvercle du ventilateur.

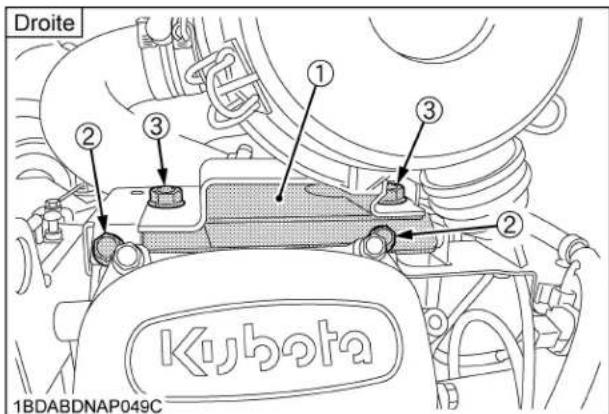

7. Desserrer les quatre boulons M6 (droite et gauche) et

les deux boulons M8, et retirer le couvercle.

8. Retirer les gros débris d'autour du ventilateur de

refroidissement puis soufflez les petits débris avec de l'air comprimé. La pression de l'air comprimé ne doit pas dépasser 205 kPa (2,1 kgf/cm , 30 psi). (1) Couvercle du ventilateur (2) Vis (1) Couvercle (2) M6 boulon (3) M8 boulon (1) Couvercle (2) M6 boulon (1) Aileron de refroidissementENTRETIEN PÉRIODIQUE58

9. Souffler les débris de l'intérieur du couvercle comme

montré dans la figure. La pression de l'air comprimé ne doit pas dépasser 205 kPa (2,1 kgf/cm , 30 psi). 10.Défaire l'agrafe en caoutchouc et ouvrir la grillage d'admission d'air. Enlever des débris de la surface de la zone d'admission d'air à la main et faire tomber des débris petits au moyen de l'air comprimé. La pression de l'air comprimé ne doit pas dépasser 205 kPa (2,1 kgf/cm , 30 psi). Ensuite les nettoyer complètement en poussant vers le bas le levier de nettoyage du fond plusieurs fois. Avant d'utiliser le levier de nettoyage du fond, l'enlever du support. Après le nettoyage, s'assurer de que le levier est remis à sa place. 11.Installer le couvercle avec les six boulons, puis le couvercle du ventilateur avec les deux vis. 12.Installer le couvercle du pot d'échappement à l'aide de quatre boulons. 13.Tirer sur la tige de support du siège et relâcher le "VERROUILLAGE". 14.Abaisser lentement le siège pour le verrouiller en place. 15.Fermer le capot. BNettoyage des ailerons du refroidisseur de l'huile moteur [ZG227 seulement] Si vous ne pouvez pas faire les entretiens suivants correctement et en sécurité, consulter votre concessionaire KUBOTA. Ce moteur est équipé d'un refroidisseur à l'huile. Ce style de refroidisseur à l'huile est monté sur le carter du ventilateur. La pression de l'air comprimé ne doit pas dépasser 205 kPa (2,1 kgf/cm , 30 psi). Pour éviter des blessures corporelles: A Assurer que le moteur est assez refroidi avant d'enlever les déflecteurs et les autres composants. A Lors de l'utilisation de l'air compressé, protéger toujours les yeux et le visage contre la projection de débris.

1. Arrêter le moteur et serrer le frein de stationnement.

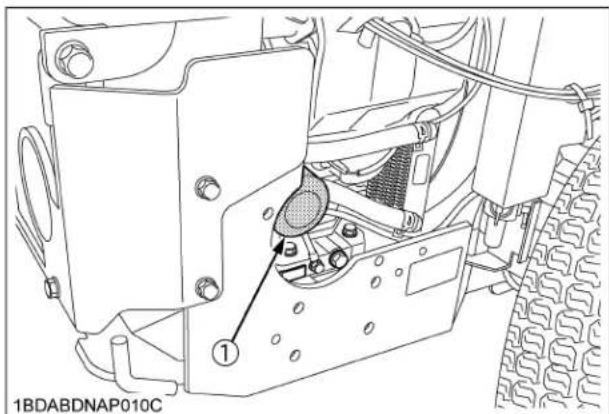

2. Desserrer les deux boulons du refroidisseur de l'huile

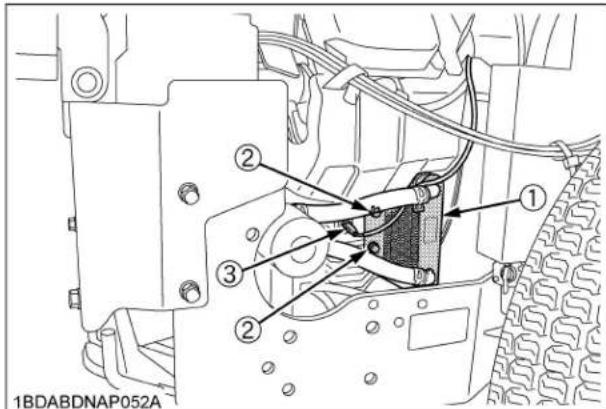

moteur et retirer le connecteur. (1) Couvercle du ventilateur (1) Grillage d'admission d'air (2) Plaque anti-poussière du moteur (3) Couvercle anti-poussière (4) Levier de nettoyage du fond (A) "REPOUSSER" (B) Support (1) Refroidisseur d'huile (2) Boulon (3) Connecteur59ENTRETIEN PÉRIODIQUE

3. Retirer le refroidisseur de l'huile moteur.

4. Retirer les gros débris des deux côtés de l'aileron du

refroidisseur de l'huile moteur à la main, puis souffler les petits débris avec de l'air comprimé. La pression de l'air comprimé ne doit pas dépasser 205 kPa (2,1 kgf/ cm , 30 psi).

5. Retirer les débris accumulés dans la sortie de l'air de

refroidissement de la plaque.

6. Remettre le refroidisseur de l'huile moteur dans sa

position originale, resserrer les boulons et connecter le connecteur. BVérification du filtre à carburant Pour éviter des blessures corporelles: A S'assurer d'arrêter le moteur et de retirer la clé de contact avant d'entreprendre les contrôles et les changements décrits ci-après. A Contrôler les conduites de carburant périodiquement. Les conduites de carburant sont sujettes à l'usure et au vieillissement. Les fuites de carburant peuvent couler sur le moteur en marche et causer un incendie.

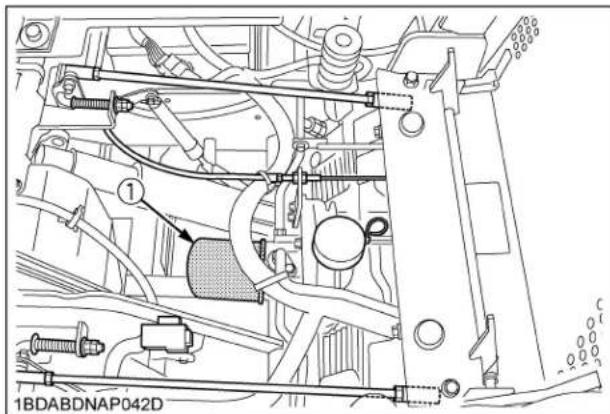

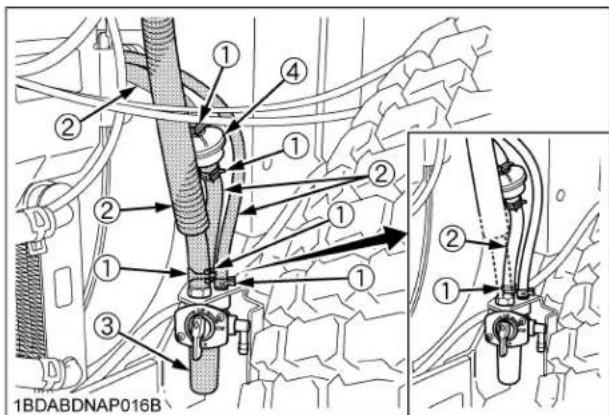

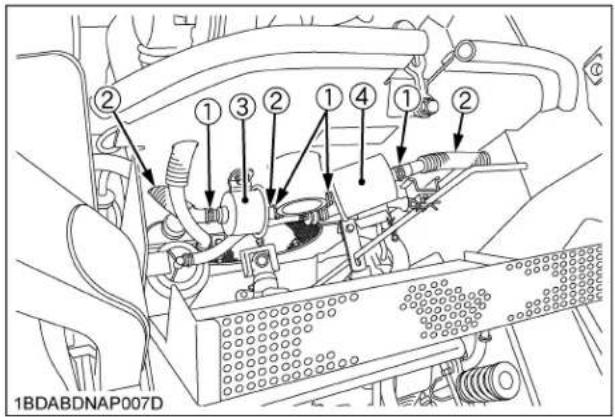

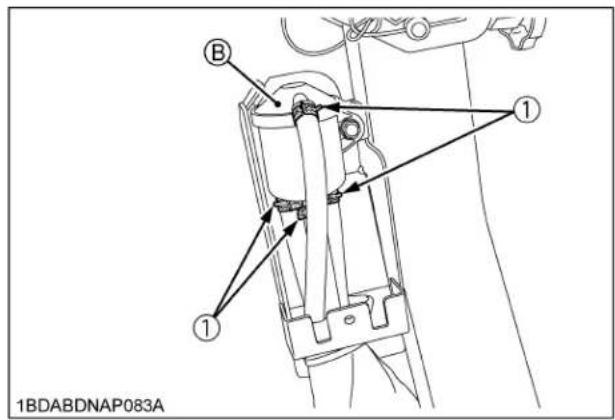

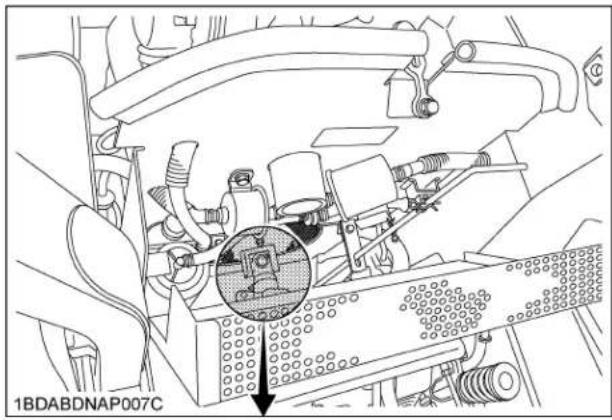

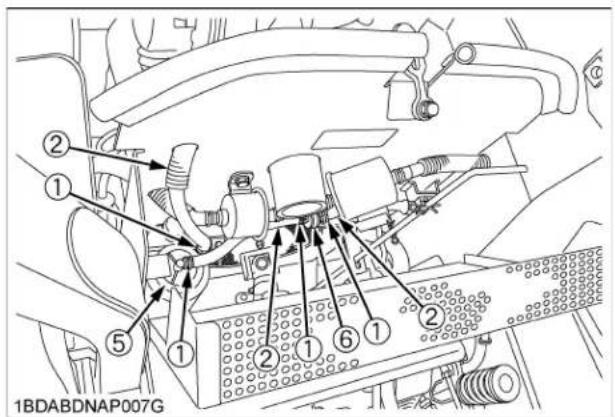

1. Les conduites de carburant sont en caoutchouc et

vieillissent quelle que soit la durée de service effectif.

2. Si les conduites de carburant et les colliers s'avèrent

endommagés ou détériorés les remplacer.

3. Vérifier le bol du filtre à carburant. S'il est bloqué par

des débris ou s'il est contaminé par de l'eau, le remplacer. A Lorsque les conduites de carburant sont débranchées pour être entretenues ou remplacées, obturer les deux orifices resté ouverts avec du chiffon ou du papier propre pour éviter toute pénétration de poussière ou de saleté. L'entrée de même une petite quantité de poussière ou de crasse entraîne l'usure prématurée et le mauvais fonctionnement de la pompe à carburant et des composants du carburateur. (1) Refroidisseur d'huile (1) Plaque (A) Sortie de l'air de refroidissement (1) Colliers des tuyaux (2) Conduites d'alimentation (3) Bol du filtre à carburant (4) Filtre à carburantENTRETIEN PÉRIODIQUE60 (1) Colliers des tuyaux (1) Colliers des tuyaux (2) Conduites d'alimentation (3) Pompe à carburant (4) Filtre à carburant (5) Cartouche en carbone (6) Soupape à deux voies (1) Colliers des tuyaux (2) Conduites d'alimentation (A) Réservoir à carburant (B) Séparateur61ENTRETIEN PÉRIODIQUE BNettoyage du bol du filtre à carburant Avant d'alimenter en carburant, nettoyer le bol du filtre à carburant. A Si de la crasse ou tout autre corps étranger est mélangée au carburant, cela peut bloquer l'élément du filtre plus tôt ou il est plus probable que de l'eau reste dans le filtre. A Si de l'eau reste dans le bol du filtre à carburant, nettoyer ou remplacer le bol du filtre à carburant aussitôt que possible. C Nettoyage

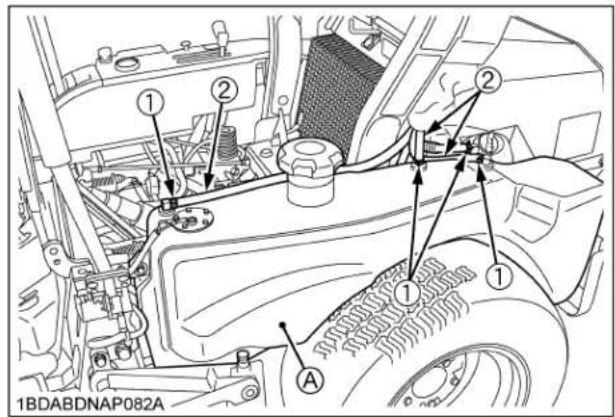

1. Changer la position de la vanne de carburant du

carburateur de "MARCHE'' (OUVRIR) à "ARRÊT'' (FERME).

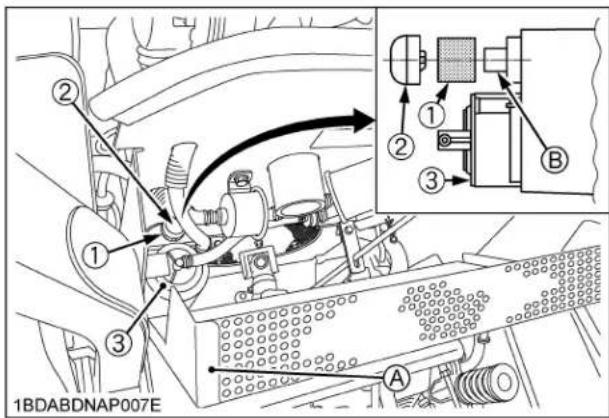

2. Desserrer la vis en anneau et retirer le bol du filtre à

3. Retirer l'élément et le rincer avec de l'essence. Si

l'élément est très sale, le remplacer. A Veiller à ne pas endommager ou égarer l'élément et le compactage. A S'ils sont excessivement sales, (bloqués), ils seront de nouveau bloqués quelques heures seulement après les avoir nettoyés.

4. Remonter l'élément et le compactage tout en veillant à

ne pas les contaminer avec de la crasse. A Si le carburant contient de la crasse, cela peut entraîner une panne. A Si la vanne de carburant du carburateur est placée sur la position "VIDANGE'', le carburant est vidangé par l'orifice de vidange. (1) Vanne de carburant du carburateur (2) Vis en anneau (3) Bol du filtre à carburant (A) "ARRÊT'' (FERME) (B) "MARCHE'' (OUVERT) (C) "VIDANGE'' (1) Vanne de carburant du carburateur (2) Elément (3) Compactage (4) Bol du filtre à carburant (5) Vis en anneau (1) Vanne de carburant du carburateur (2) Orifice de vidange (A) "ARRÊT'' (FERME) (B) "MARCHE'' (OUVERT)

(C) "VIDANGE''ENTRETIEN PÉRIODIQUE62

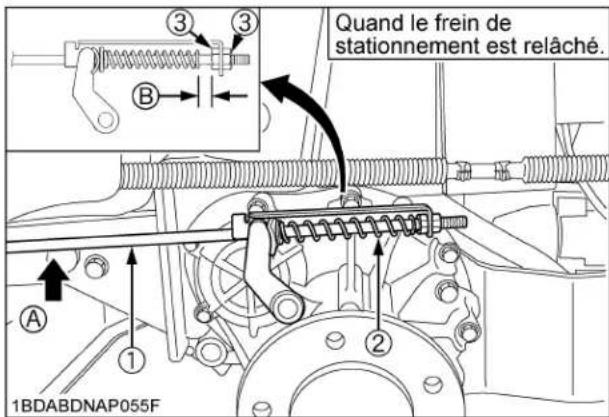

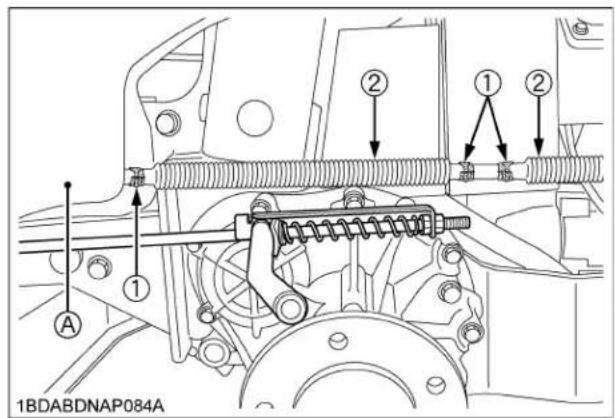

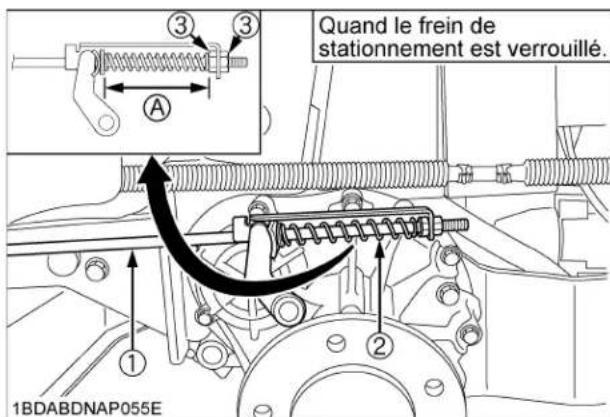

BRéglage du frein de stationnement Si vous ne pouvez pas faire les entretiens suivants correctement et en sécurité, consulter votre concessionaire KUBOTA. Pour éviter les blessures corporelles: A Stationner la machine sur une surface unie et égale. A Avant de vérifier ou régler, arrêter le moteur et bloquer les roues. A Un réglage inadéquat peut causer des dommages à la machine. (1) Vérification du ressort du frein

1. Placer les leviers de commande en position

"VERROUILLAGE NEUTRE".

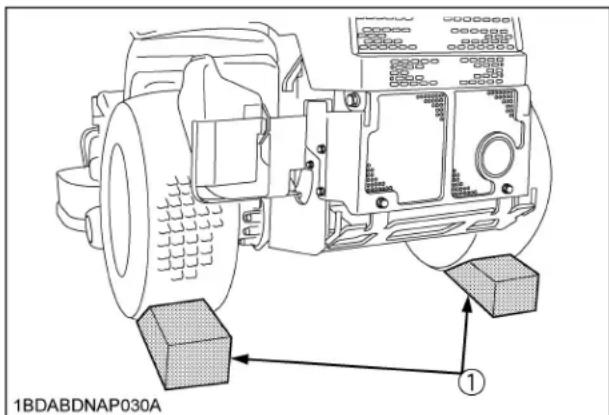

2. Veiller à bloquer les roues arrière.

3. Placer le frein de stationnement en position de

4. Vérifier la longueur des ressorts de frein de chaque

5. Si la longueur du ressort de frein n'est pas correcte, la

régler. (Voir "Réglage de la longueur du ressort de frein" ci- dessous.)

6. Relâcher le frein de stationnement complètement.

7. Maintenir légèrement la tige de frein.

8. Vérifier le jeu du ressort de frein.

9. Si le jeu du ressort de frein n'est pas correct, le régler.

(Voir "Réglage du jeu du ressort de frein" ci-dessous.) (A): Longueur adéquate du ressort de frein, lorsque le frein est engagé à la position de verrouillage. 115 à 117 mm (4,53 à 4,61 po.) (1) Tige de frein (2) Ressort de frein (3) Écrou de verrouillage (A) "Longueur du ressort du frein de stationnement" (B): Jeu adéquat du ressort de frein Le ressort doit avoir le jeu. Référence: 0,5 à 1,0 mm (0,02 à 0,04 po.) (1) Tige de frein (2) Ressort de frein (3) Écrou de verrouillage (A) "Tirer la tige du frein" (B) "Jeu du ressort de frein de stationnement"63ENTRETIEN PÉRIODIQUE C Réglage de la longueur du ressort de frein

1. Placer les leviers de commande en position

"VERROUILLAGE NEUTRE".

2. Serrer le frein de stationnement jusqu'à l'encoche.

3. Desserrer les écrous de verrouillage.

4. Régler la longueur du ressort comme recommandé.

5. Serrer les écrous de verrouillage.

6. Vérifier que le jeu du ressort de frein est conforme à la

recommandation. S'il n'y a pas de jeu, régler de nouveau le jeu du ressort du frein. (Voir "Réglage du jeu du ressort de frein" ci-dessous.)

7. Régler l'autre côté du ressort à la même dimension.

C Réglage du jeu du ressort de frein

1. Placer les leviers de commande en position

"VERROUILLAGE NEUTRE".

2. Veiller à bloquer les roues arrière.

3. Relâcher complètement le frein de stationnement.

4. Desserrer les écrous de verrouillage.

5. Maintenir avec la main la tige de frein.

6. Serrer l'écrou au jeu adéquat entre l'extrémité du

7. Bloquer les écrous.

8. Régler l'autre côté du ressort à la même dimension.

(2) Vérification sur une pente

1. Placer la machine sur une rampe avec un angle

d'inclinaison de moins de 17 degrés.

2. Serrer le frein de stationnement.

3. Placer les leviers de contrôle de déplacement en

position "VERROUILLAGE NEUTRE" et arrêter le moteur.

4. Vérifier que la machine ne bouge pas.

A Pour le test du frein de stationnement utiliser une rampe avec un angle d'inclinaison de 17 degrés. BÉtat de la batterie Pour éviter des possibilités d'explosion de la batterie: Pour les batteries de type "Entretien", suivre les instructions suivantes. A Ne pas utiliser ou recharger une batterie de type "Entretien" si le niveau de liquide est au- dessous de la marque "MINIMUM". Autrement, les pièces de la batterie pourraient se détériorer prématurément, ce qui réduit la longévité de la batterie ou causer une explosion. Vérifier le niveau de liquide régulièrement et ajouter de l'eau distillée pour que le niveau de liquide soit entre les niveaux "MAXIMUM" et "MINIMUM". Pour éviter des blessures corporelles: A N'enlever jamais les bouchons d'aération de la batterie lorsque le moteur tourne. A S'assurer que l'électrolyte n'entre pas en contact avec les yeux, les mains ou les vêtements. En cas d'éclaboussure avec de l'électrolyte, nettoyez-le immédiatement avec de l'eau et recourir à une assistance médicale. A Porter des lunettes de sécurité et des gants de caoutchouc lorsque vous travaillez avec une batterie. Une mauvaise manipulation de la batterie en réduit la durée d'utilisation et augmente les coûts 'entretien. La batterie d'origine est de type "sans entretien", mais demande une certaine surveillance. Si la batterie est faiblement chargée, le démarrage du moteur sera difficile et l'éclairage sera faible. II est important de verifier périodiquement la batterie. (A) "Moins de 17 degrés"ENTRETIEN PÉRIODIQUE64 C Charge de la batterie Pour éviter de graves blessures ou la mort: A Lorsqu'une batterie est rechargée, l'hydrogène et l'oxygène dans la batterie sont extrêmement explosifs. Toujours éloigner la batterie des flammes ou des étincelles, spécialement lors de la recharge de la batterie. Pour éviter des blessures corporelles: A Lors de la recharge de la batterie, assurer que les bouchons d'aération sont fermement serrés. (si équipé) A Commencer par la borne négative lors du débranchement des câbles de la batterie. Commencer par la borne positive lors du branchement des câbles à la batterie. A Pour vérifier la charge de la batterie, utiliser un voltmètre ou hydromètre, ne jamais mettre un objet de métal en travers des poteaux positif est négatif. (Pour les batteries avec des bouchons d'aération.)

1. Assurer que chaque niveau d'électrolyte est dans le

fond du puits d'aération, si nécessaire ajouter de l'eau distillée dans le puit d'aération.

2. L'eau contenue dans l'électrolyte s'évapore pendant la

recharge. Un manque de liquide endommage la batterie. Le liquide en excès peut déborder et détériorer la carrosserie de la machine.

3. Pour recharger la batterie, brancher la borne positive

de la batterie à la borne positive du chargeur et la borne négative de la batterie à la borne négative du chargeur et recharger la batterie selon la méthode classique.

4. Une charge rapide ne doit être utilisée qu'en cas

d'urgence. Elle charge partiellement la batterie à plus forte intensité et dans un temps plus court. Après une charge rapide, il faut recharger la batterie normalement dès que possible une fois le travail terminé. Si cette précaution n'est pas prise, la durée de vie de la batterie s'en trouvera compromise.

5. Lorsque la gravité spécifique de l'électrolyte est entre

1,27 et 1,29 la charge est complète.

6. Lorsque vous échangez une vieille batterie pour une

neuve, utilisez une batterie avec les mêmes spécifications indiquées au chapitre "SPÉCIFICATIONS". (Pour les batteries sans entretien.) Les batteries "sans entretien" sont conçues pour éviter de rajouter de l'eau. Cependant le volume d'électrolyte peut se réduire en raison d'une surchauffe ou d'un mauvais fonctionnement du régulateur. Vérifier la charge de la batterie à l'aide d'un voltmètre. (Voir tableau ci-dessous pour déterminer si une éventuelle charge est nécessaire.) (1) Batterie (2) Câble négatif (+): Terminal positif (-): Terminal négatif (1) Puit d'aération (2) Séparateur (3) Électrolyte

Voltage de la batterie État de charge 12,6 100% (Pleine charge) 12,4 75% 12,2 50% 12,0 25%

11,8 0%65ENTRETIEN PÉRIODIQUE

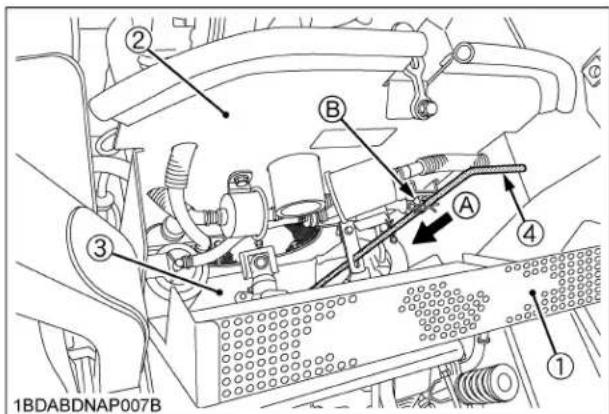

BRéglage du câble des gaz

1. Placer le levier des gaz sur la position supérieure.

2. S'assurer que la pièce (2) est en contact avec la

boulon étrangleur (1).

3. Sinon, desserrer le boulon (3) et tirer le câble du levier

des gaz (4) dans le sens de la flèche (A) de façon à ce que la pièce (2) soit en contact avec le boulon étrangleur (1). Puis resserrer le boulon (3). BVérification du filtre à air de cartouche en carbone Si vous ne pouvez pas faire les entretiens suivants correctement et en sécurité, consulter votre concessionaire KUBOTA. Vérifier le filtre à air de cartouche en carbone toutes les 100 heures d'opération. (Plus souvent sous des conditions de poussière ou de saleté extrême.) Pour éviter des blessures corporelles: A Arrêtez toujours le moteur, serrez le frein de stationnement, retirez la clé de contact et désengagez la PDF.

1. Ouvrir la grillage d'admission d'air.

2. Enlever le couvercle d'abord et ensuite le filtre à air de

cartouche en carbone.

3. Vérifier que le filtre à air de cartouche en carbone ne

soit pas usé, endommagé ou sale.

4. Si le filtre à air est sale, le laver dans une eau chaude

avec du détergent. Ensuite rincer le filtre à air complètement jusqu'à ce que une aucune trace de détergent soit éliminée. Extraire de l'eau excessif (ne pas l'essorer). Faire sécher à l'air le filtre à air. Ne pas utiliser de l'eau à haute pression pour nettoyer le filtre.

5. Si le filtre à air est usé, endommagé ou trop sale pour

nettoyer proprement, le remplacer par un filtre nouveau.

6. Réinstaller le filtre à air de cartouche en carbone et

bien l'attacher avec le couvercle. A Une opération en condition poussiéreuse peut nécessiter un entretien plus fréquent que celui indiquer ci-dessus. (1) Levier de l'accélérateur (1) Boulon étrangleur (2) Pièce (3) Boulon (4) Câble du levier des gaz (A) "TIRER" (1) Filtre à air de cartouche (2) Couvercle (3) Cartouche en carbone (A) Grillage d'admission d'air (B) Orifice d'airENTRETIEN PÉRIODIQUE66

TOUTES LES 150 HEURES

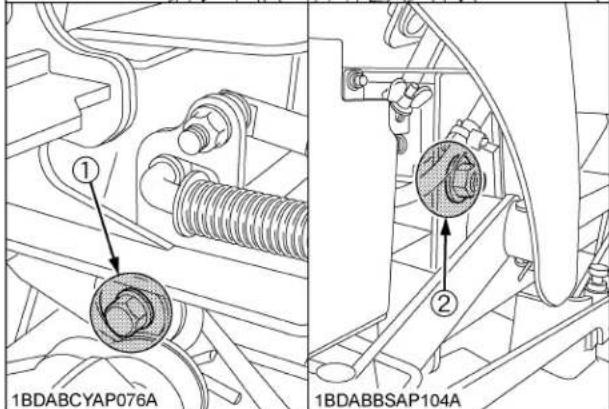

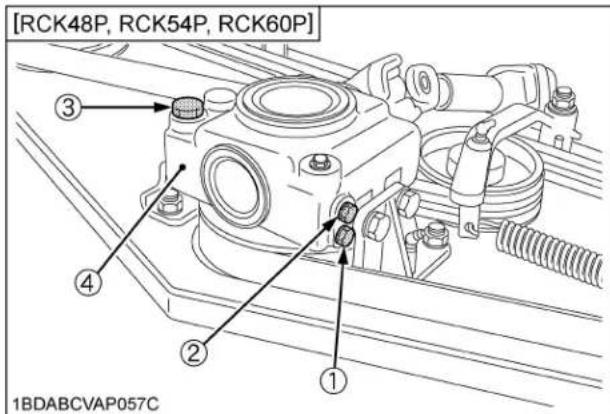

BVidange de l'huile du boîte d'engrenage Pour éviter les blessures corporelles: A Avant de vidanger l'huile, arrêter le moteur et retirer la clé.

1. Pour vidanger l'huile usée, enlever le bouchon de

remplissage d'huile de la boîte d'engrenage, incliner le plateau de la tondeuse et vidanger l'huile complètement dans un bac à vidange.

2. Remplir avec de l'huile nouvelle jusqu'à l'orifice de

vérification. (Voir "LUBRIFIANTS ET CARBURANT" à la section "ENTRETIEN".)

3. Après le remplissage, réinstaller le bouchon de

remplissage d'huile et le bouchon de vérification.

1. Pour vidanger l'huile usée, enlever le bouchon de

vidange et le bouchon de remplissage d'huile de la boîte d'engrenage et vidanger l'huile complètement dans un bac à vidange.

2. Après la vidange, réinstaller le bouchon de vidange.

3. Enlever le bouchon de vérification du niveau d'huile.

4. Remplir avec de l'huile nouvelle jusqu'à l'orifice de

vérification. (Voir "LUBRIFIANTS ET CARBURANT" à la section "ENTRETIEN".)

5. Après le remplissage, réinstaller le bouchon de

vérification et le bouchon de remplissage d'huile fermement. Si les numéros de serie de la tondeuse sont comme indiqué ci-dessuos RCK48S-222Z:toutes (1) Bouchon de vérification (2) Bouchon de remplissage d'huile Si les numéros de serie de la tondeuse sont comme indiqué ci-dessuos RCK48P-222Z:30000 et inférieur RCK54P-227Z:30000 et inférieur RCK60P-227Z:30000 et inférieur (1) Bouchon de vidange (2) Bouchon de vérification (3) Bouchon de remplissage d'huile (4) Boîte d'engrenage (5) Orifice du bouchon de vérification (A) Le niveau d'huile est adéquat entre ces deux marques. (B) Niveau d'huile67ENTRETIEN PÉRIODIQUE

1. Pour vidanger l'huile usée, enlever le bouchon de

vidange et le bouchon de remplissage d'huile avec la jauge de la boîte d'engrenage et vidanger l'huile complètement dans un bac à vidange.

2. Après la vidange, réinstaller le bouchon de vidange.

3. Enlever le bouchon de vérification du niveau d'huile.

4. Remplir avec de l'huile nouvelle jusqu'à l'orifice de

vérification. (Voir "LUBRIFIANTS ET CARBURANT" à la section "ENTRETIEN".)

5. Après le remplissage, réinstaller le bouchon de

vérification et le bouchon de remplissage d'huile fermement.

TOUTES LES 200 HEURES

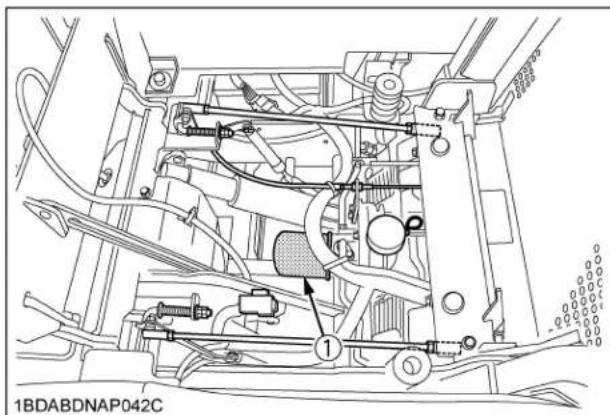

BRemplacement du filtre à huile moteur Pour éviter des blessures corporelles: A Assurer d'arrêter le moteur et retirer la clé de contact avant de remplacer le filtre à huile. A Laisser le moteur se refroidir suffisamment, l'huile peut être chaude et peut vous brûler.

1. Le filtre à huile doit être remplacé à toutes les 200

heures de fonctionnement.

2. Appliquer une légère couche d'huile sur la garniture en

caoutchouc du filtre neuf.

3. Serrer rapidement le filtre jusqu'à qu'il soit en contact

avec les surfaces de montage. Le visser à la main d'un 1/2 tour additionnel.

4. Une fois que le nouveau filtre a été installé en place, le

niveau d'huile du moteur diminue normalement un peu. Ajouter de l'huile pour moteur jusqu'au niveau approprié. Vérifier s'il n'y a pas de fuites d'huile autour de la garniture du filtre. A Pour éviter que le moteur ne soit gravement endommagé, l'élément de remplacement devra être du type recommandé. N'utiliser qu'un filtre KUBOTA authentique ou son équivalent. Si les numéros de serie de la tondeuse sont comme indiqué ci-dessuos RCK48P-222Z:30001 et supérieur RCK54P-227Z:30001 et supérieur RCK60P-227Z:30001 et supérieur (1) Bouchon de vidange (2) Bouchon de vérification (3) Bouchon de remplissage d'huile avec la jauge (4) Boîte d'engrenage (5) Orifice du bouchon de vérification (A) Le niveau d'huile est adéquat entre ces deux marques. (B) Niveau d'huile (1) Filtre à huile moteurENTRETIEN PÉRIODIQUE68 BVérification de l'écartement & de la condition des bougies d'allumage Enlever les bougies d'allumage, vérifier leurs conditions. Régler l'espace entre les électrodes ou si nécessaire, remplacer les bougies avec de nouvelles bougies.

2. Avant d'enlever les bougies d'allumage, nettoyer

autour de la base de la bougie pour empêcher la saleté et les débris de pénétrer dans le moteur.

3. Enlever le capuchon des bougies d'allumage.

4. Utiliser une clé à bougie d'allumage pour enlever les

5. Enlever les bougies et vérifier leurs conditions.

Remplacer les bougies si elles sont usées ou leur réutilisation est douteuse.

6. Vérifiez si la porcelaine de la bougie d'allumage est

craquelée, si les électrodes sont piquées ou s'il y a d'autres traces d'usure ou de dommage. Remplacez la bougie d'allumage si nécessaire. A Ne pas nettoyer les bougies d'allumage avec une machine qui utilise du sable abrasif. Quelques grains peuvent demeurer dans la bougie d'allumage et pénétrer dans le moteur, ce qui risque de causer d'importants dommages ou de l'usure.

7. Vérifier l'écartement des bougies avec une jauge

d'épaisseur. Régler l'écartement de 0,6 à 0,7 mm (0,024 à 0,028 po.) en recourbant soigneusement l'électrode de terre.

8. Réinstaller les bougies d'allumage dans la culasse.

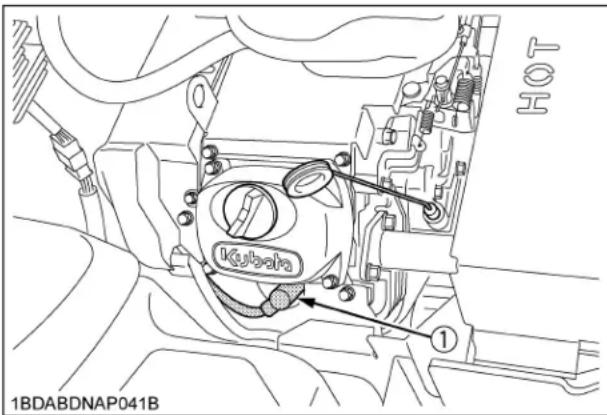

(1) Capuchon des bougies d'allumage et bougie d'allumage Bougie d'allumange recommandée

Couple de serrage 9,8 à 19,6 N-m (7,2 à 14,5 lbf-ft)69ENTRETIEN PÉRIODIQUE BRemplacement du filtre à huile de la transmission Pour éviter les blessures corporelles: A Veiller à arrêter le moteur et à retirer la clé de contact avant de changer le filtre à huile. A Laisser le carter de transmission se refroidir suffisamment, l'huile peut être chaude et vous brûler.

1. Le filtre à huile doit être remplacé toutes les 200

heures d'utilisation.

2. Placez un carter d'huile au-dessous de la cartouche

du filtre à huile. (Ne vidangez pas l'huile.)

3. Enlever le filtre à huile à l'aide d'une clé spéciale.

4. Enduire légèrement de l'huile sur le joint d'étanchéité

5. Serrer rapidement le filtre jusqu'à qu'il soit en contact

avec les surfaces de montage. Le visser à la main d'un 1/2 tour additionnel.

6. Après le remplacement du filtre, le niveau d'huile de

transmission aura probablement baissé légèrement. Ajouter de l'huile au niveau adéquat. S'assurer qu'il n'y a pas de fuite au joint du filtre. A Pour prévenir de graves avaries du système hydraulique, utiliser exclusivement un filtre KUBOTA d'origine. BRéglage du pivot des leviers de contrôle Pour éviter les blessures corporelles: A Assurer d'arrêter le moteur et serrer le frein de stationnement avant d'effectuer le réglage.

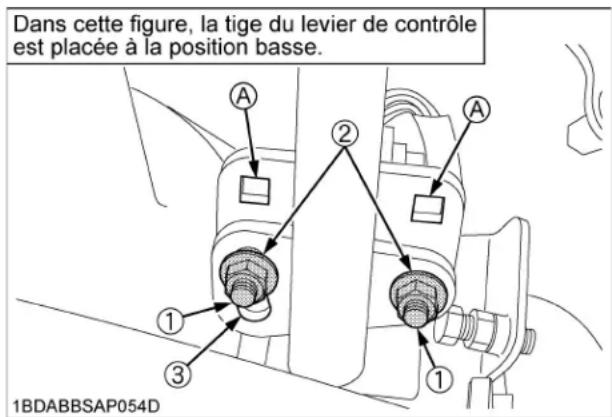

1. Placer le levier de contrôle à la position "NEUTRE".

2. Bouger légèrement le levier d'avant en arrière et

mesurer le jeu au point le plus éloigner de la course du levier.

3. Si les limites du jeu adéquat sont excédentaires,

enlever le garde-boue et reserrer seulement l'écrou supérieur au couple de serrage. A Si le réglage du boulon du pivot des leviers de contrôle est inadéquat, le contrôle peut être difficile. BNettoyage du déflecteurs du moteur Consulter votre concessionnaire KUBOTA pour cette vérification. (1) Filtre à huile (1) Filtre à huile (2) Joint d'étanchéité Jeu adéquat des leviers 2 à 15 mm (0,08 à 0,59 po.) sur le levier (1) Levier de contrôle (2) Vis, Écrou (A) "JEU" Couple de serrage 18,6 à 20,6 N-m (1,9 à 2,1 kgf-m, 13,7 à 15,2 lbf-ft)ENTRETIEN PÉRIODIQUE70

TOUTES LES 400 HEURES

BRemplacement du liquide de transmission et de l'huile du carter d'essieu arrière (côté gauche et droit) Pour éviter les blessures corporelles: A Stationner la machine sur une surface dure et égale. A Avant de vérifier et vidanger l'huile, arrêter le moteur et retirer la clé de contact. A Laisser la transmission se refroidir suffisamment, l'huile peut être chaude et vous brûler. L'huile dans le carter de transmission est aussi utilisée pour le système d'entraînement hydrostatique.

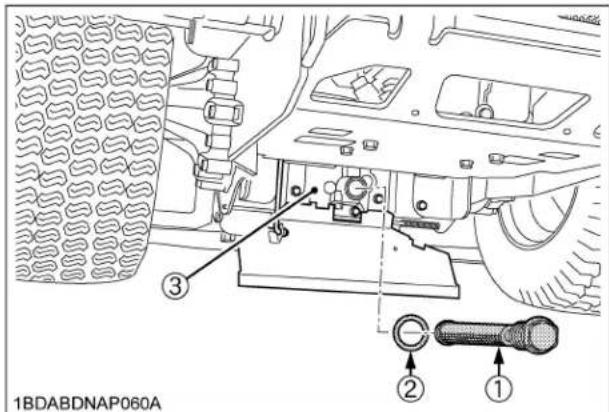

1. Pour vidanger le carter de transmission, placer un

récipient sous l'orifice de vidange et retirer le bouchon de vidange à la base du carter de transmission.

2. Après la vidange, ouvrir la grillage d'admission d'air.

Enlever le goupillage à encliquetage et pousser ver le bas le levier de nettoyage du fond pour ouvrir le couvercule anti-poussière; mettre le goupillage à encliquetage dans le trou original du levier sous l'étai pour retenir ouvert le couvercule anti-poussière.

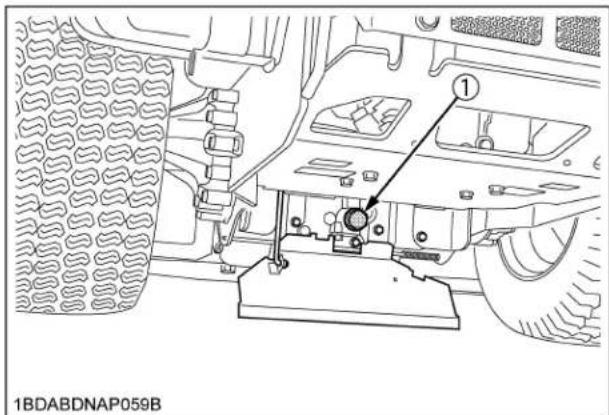

3. Démonter et nettoyer la crépine et changer la

cartouche du filtre d'huile. Après l'assemblage, faire le plein avec du liquide de transmission hydrostatique UDT ou SUPER UDT ou son équivalent.

4. Après avoir fait marcher la machine quelques minutes,

l'arrêter et vérifier le niveau d'huile une nouvelle fois et en ajouter jusqu'au niveau prescrit. A Utiliser la machine sans appliquer une charge trop élevée, immédiatement après avoir changé l'huile de transmission et le filtre. Laisser tourner le moteur quelques minutes à régime moyen pour assurer une lubrification adéquate de tous les composants et ainsi éviter d'endommager la transmission. (1) Bouchon de vidange du carter central (1) Levier de nettoyage du fond (2) Goupille à encliquetage (3) Étai (A) Grillage d'admission d'air (B) Couvercle anti-poussière (P) "REPOUSSER" (1) Crépine de la transmission (A) Levier de nettoyage du fond (B) Couvercle anti-poussière71ENTRETIEN PÉRIODIQUE BNettoyage de la crépine de la transmission Lors de la vidange de l'huile de transmission, démonter et nettoyer la crépine avec un solvant pour la débarrasser des impuretés accumulées. Vérifier les joints toriques, remplacez-les s'ils sontendommagés, durs ou craquelés. Lors de l'assemblage soyez prudent de ne pasendommager les pièces. A Puisque de fines impuretés dans l'huile peuvent endommager les pièces de précision du système hydraulique, l'extrémité du tuyau d'aspiration a été équipé d'une crépine. BRemplacement du filtre à carburant Consulter votre concessionnaire KUBOTA pour cette vérification. (1) Bouchon de vidange du carter de l'essieu (aux deux côtés) (1) Filtre à huile transmission (1) Jauge niveau d'huile (2) Bouchon d'huile et bouchon d'aération (A) Le niveau d'huile est adéquat entre ces deux marques. (1) Crépine de la transmission (2) Joint torique (3) Couvercle carter centralENTRETIEN PÉRIODIQUE72

TOUTES LES 500 HEURES

BRéglage du jeu des soupapes du moteur Si l'on n'a pas d'outils nécessaires et/ou n'est pas comptètent mécaniquement, consulte votre concessionnaire KUBOTA pour cette vérification.

APRÈS TOUTES 1000 HEURES

BNettoyage de la chambre de combustion Si l'on n'a pas d'outils nécessaires et/ou n'est pas comptètent mécaniquement, consulte votre concessionnaire KUBOTA pour cette vérification. CHAQUE 1000 HEURES ou ANNUELLEMENT Remplacer chaque 1000 heures ou par année, dépendant de la première éventualité. BRemplacement de l'élément primaire et de l'élément secondaire du filtre à air (Voir "Nettoyage de l'élément primaire du filtre à air" à "TOUTES LES 100 HEURES" à la section "ENTRETIEN PÉRIODIQUE".) A Pour prévenir des dommages sérieux au moteur, n'utilisez que des filtres d'origine KUBOTA. [Dépose de l'élément secondaire]

1. Tout en le faisant légèrement tourner, retirez l'élément

secondaire. ANNUELLEMENT BVérification des boyaux de carburant Si vous ne pouvez pas faire les entretiens suivants correctement et en sécurité, consulter votre concessionaire KUBOTA. (Voir "Vérification du filtre à carburant" à "TOUTES LES 100 HEURES" à la section "ENTRETIEN PÉRIODIQUE".) BVérification des flexibles hydrauliques Si vous ne pouvez pas faire les entretiens suivants correctement et en sécurité, consulter votre concessionaire KUBOTA. Pour éviter des blessures corporelles: A Arrêter le moteur et retirer la clé de contact avant de vérifier et remplacer les flexibles hydrauliques. A Laisser la transmission se refroidir suffisamment; l'huile peut être chaude et peut vous brûler.

1. Vérifier que le flexible est bien serré et non

2. Si le flexible est endommagé ou usé, le remplacer

3. Un jet de fluide hydraulique provenant d'un circuit

pressurisé peut pénétrer la peau et provoquer de graves blessures. Avant de déconnecter les circuits et flexibles hydrauliques, veuillez à éliminer toute pression résiduelle. Avant de mettre un circuit hydraulique sous pression, vérifier que toutes les connexions sont bien serrées et que tous les raccordements, canalisations et flexibles sont exempts de dommages. (1) Élément secondaire (1) Flexible du vérin de levage de la tondeuse73ENTRETIEN PÉRIODIQUE

4. Le jet de fluide qui s'échappe par un trou minuscule

peut-être invisible. Ne pas passer la main au-dessus d'un conduit pour rechercher une fuite éventuelle. Utiliser un morceau de carton ou de bois. Le port de lunettes de protection ou de lunettes à coque est également fortement recommandé. En cas de blessure provoquée par un jet de fluide, consulter immédiatement un médecin. Le fluide peut provoquer une gangrène ou de graves réactions d'allergie. BVérification de la conduite d'entrée d'air Si vous ne pouvez pas faire les entretiens suivants correctement et en sécurité, consulter votre concessionaire KUBOTA.

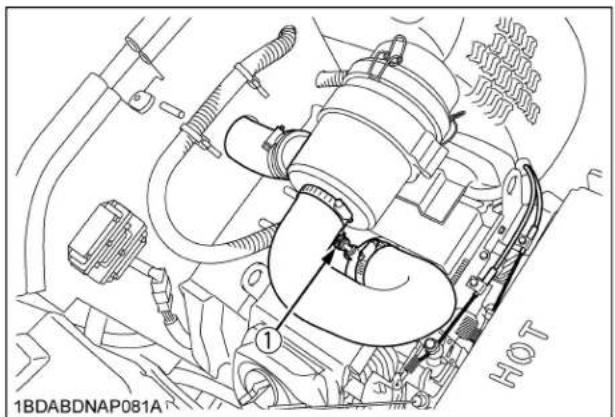

1. Vérifier pour voir si les boyaux et les bagues sont

serrés et non endommagés.

2. Si les boyaux et bagues sont usés ou endommagés,

remplacer ou réparer tout de suite. BVérification du tuyau de reniflard du moteur Consulter votre concessionnaire KUBOTA pour cette vérification. BVérification du joint d'étanchéité d'huile de la boîte d'engrenage de la tondeuse Consulter votre concessionnaire KUBOTA pour cette vérification.

BRemplacement du filtre à air de cartouche en carbone Si vous ne pouvez pas faire les entretiens suivants correctement et en sécurité, consulter votre concessionaire KUBOTA. (Voir "Vérification du filtre à air de cartouche en carbone" à "TOUTES LES 100 HEURES" à la section "ENTRETIEN PÉRIODIQUE".) (1) Carton (2) Circuit hydraulique (3) Loupe (1) Boyau (2) BagueENTRETIEN PÉRIODIQUE74

BRemplacement des flexibles hydrauliques Consulter votre concessionnaire KUBOTA pour cette vérification. BRemplacement des conduits de carburant Consulter votre concessionnaire KUBOTA pour cette vérification. BRemplacement du tuyau de reniflard du moteur Consulter votre concessionnaire KUBOTA pour cette vérification. BRemplacement du joint d'étanchéité boîte d'engrenage de la tondeuse Consulter votre concessionnaire KUBOTA pour cette vérification. BRemplacement du circuit d'admission d'air Si vous ne pouvez pas faire les entretiens suivants correctement et en sécurité, consulter votre concessionaire KUBOTA. Voir "Vérification de la conduite d'entrée d'air" à "ANNUELLEMENT" à la section "ENTRETIEN PÉRIODIQUE". ENTRETIEN ADDITIONEL BRemplacement des fusibles

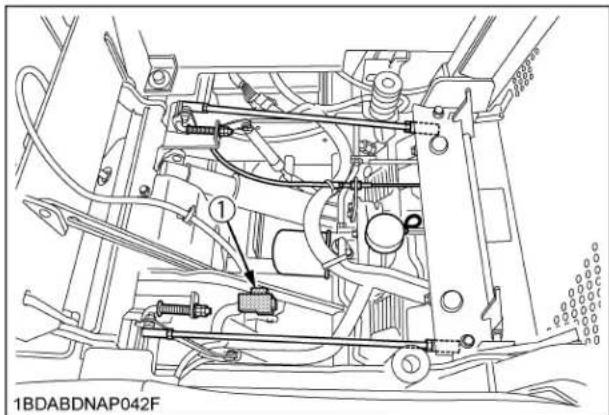

1. Relever le siège de l'opérateur.

2. Enlever le fusible grillé.

3. Mettre un nouveau fusible de même capacité.

A Si le fusible neuf grillé de nouveau peu de temps après le remplacement, consulter votre concessionnaire pour une inspection et réparation. Ne jamais détourner le fusible avec un fil métallique, une feuille de métal, ou utiliser un fusible de plus grande capacité que celle recommandée. (1) Localisation du fusible (2) Fusible en ligne75ENTRETIEN PÉRIODIQUE C Circuit protégé BVérification et remplacement des lames Pour éviter des blessures corporelles: A S'assurer d'arrêter le moteur et d'enlever la clé de contact. A Les lames risquent d'être tranchants. Lorsque l'on manipule les lames, porter des gants de protection ou envelopper l'extrémité des lames avec un chiffon. A Avant de vérifier ou de remplacer une lame, essuyer l'herbe et la boue se trouvant dessus et à l'intérieur de la tondeuse. En particulier, nettoyer l'intérieur du couvercle de la courroie, faute de quoi la longévité de la courroie serait réduite. C Vérification Le tranchants des lames doit être maintenus constamment affûtés. Affûter les tranchants s'ils ressemblent aux lames (B). Remplacer les lames s'ils ressemblent aux lames (C). C Remplacement des lames

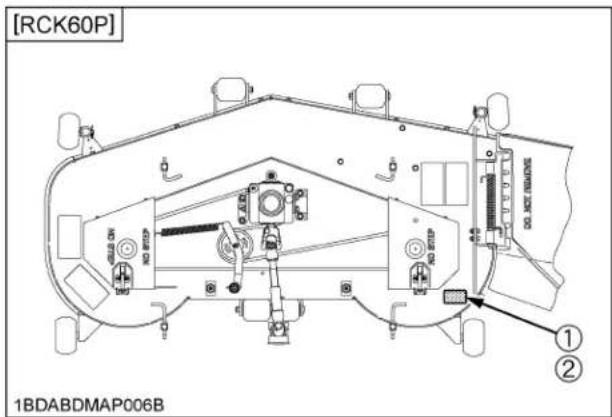

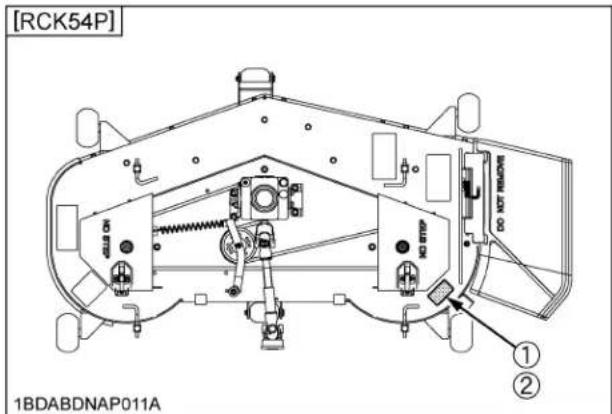

1. Démonter la plateforme de la tondeuse de la machine.

(Voir "DÉMONTAGE DE LA TONDEUSE" à la section "MONTAGE DE LA TONDEUSE".) Ensuite la retourner pour exposer les lames.

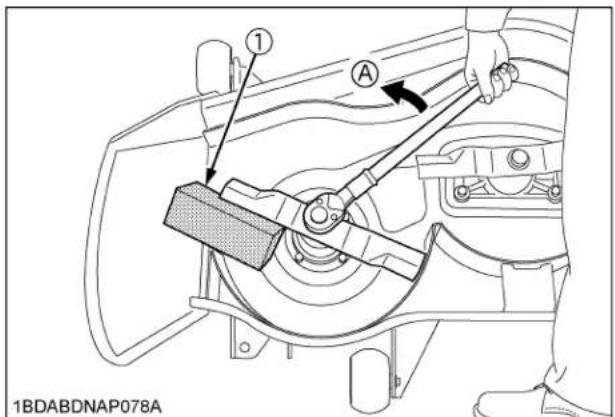

2. Caler un bloc de bois entre la lame etle bord de la

tondeuse ou bien utiliser une clé à il sur l'écrou de la poulie pour empÍcher la rotation tout en retirant les vis des lames; desserrer les vis des lames, comme montré sur l'illustration. A Utiliser la clé à tube ou à douille de la taille métrique appropriée pour serrer ou desserrer la vis de fixation de la lame. No. du fusible Capacité (A) Circuit protégé (1) 15 Système principal 15 Sorties auxiliaires 10 Système de contrôle 20 *(Lampe de travail)

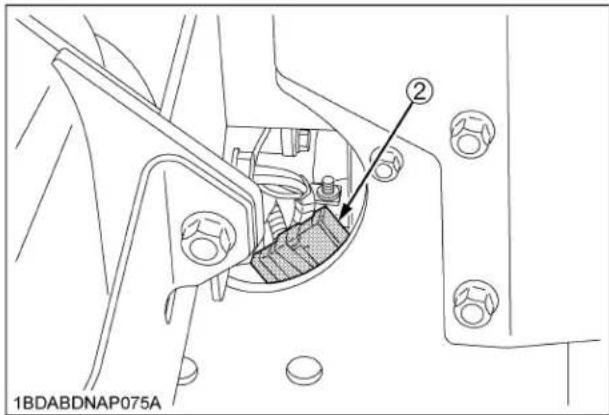

(2) Fusible en ligne

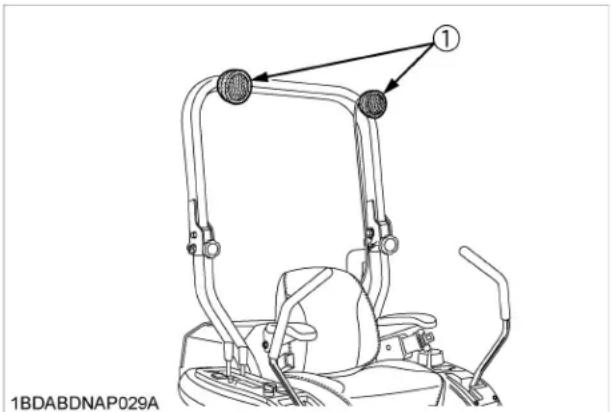

Vérifier que le circuit ne présente pas un raccordement erroné de la batterie *Option: Le fusible ne doit être installé que si la lampe de travail est en place.

3. Pour affûter vous-même les lames, serrer solidement

la lame dans un étau. Avec une grande lime à métaux, affûter suivant le biseau d'origine jusqu'à l'obtention du tranchant voulu.

4. Pour vérifier l'équilibre de la lame, passer une petite

barre par son centre.Si la lame n'est pas équilibrée, limer le côté lourd jusqu'à obtention de l'équilibre.

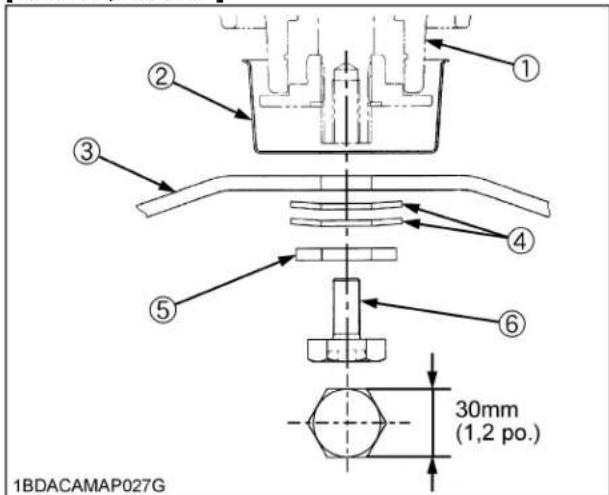

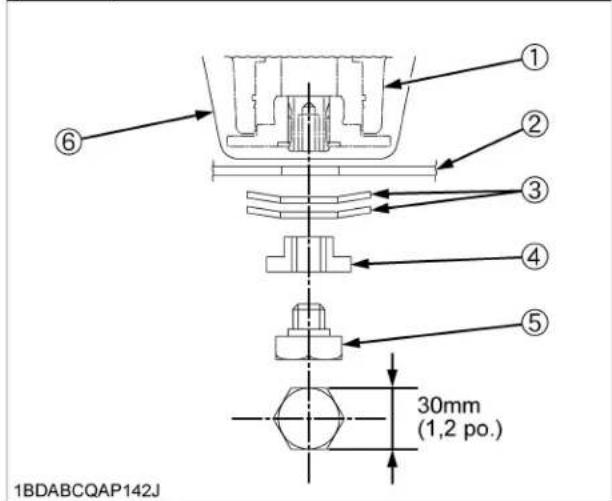

Passer la vis à travers la lame et la rondelle, et serrer la vis.

Passer la vis à travers la lame, les deux rondelles et la rondelle de verrouillage vis, et serrer la vis. [RCK60P] Installer la lame en position sur l'extrémité du moyeu et ajouter 2 rondelles et serrer la vis. A Assurer que les rondelles ne soient pas aplaties ou usées; cela risquerait de faire patiner la lame excessivement. Remplacer les 2 rondelles si elles sont abîmées. Replace the 2 cup washers if either is damaged. [RCK48S]

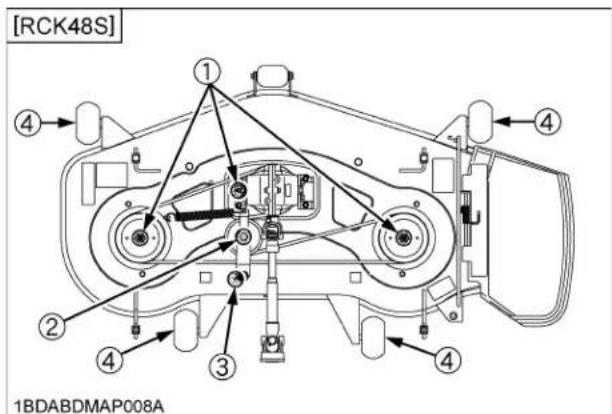

(1) Bloc (A) "DESSERRER" (1) Palier du moyeu (2) Couvercle (3) Lame (4) Rondelle (5) Vis (1) Palier du moyeu (2) Protecteur du moyeu (3) Lame (4) 2 Rondelles (5) Rondelle de verrouillage (6) Vis77ENTRETIEN PÉRIODIQUE [RCK60P] A Serrer le boulon des lames extérieures sur un couple de 103 à 118 N-m (couple de 76 à 87 lbf-ft). A Les vis de lame ont un filetage sur la droite. Pour les desserrer, tournez-les dans le sens contraire des aiguilles d'une montre. A Pour prolonger la longévité des lames, les repositionner périodiquement, comme il est montré sur la figure ci-dessous. BRemplacement de la courroie de la tondeuse

1. Enlever la tondeuse de la machine selon la procédure

donnée au chapitre "DÉMONTAGE DE LA TONDEUSE".

2. Retirer de la tondeuse les protection droite et gauche.

3. Nettoyer autour du boîte d'engrenage.

4. Retirer la courroie de la poulie de tension.

5. Retirer le support de fixation droit qui fixe du boîte

d'engrenage à la tondeuse et faire glisser la courroie sur la partie supérieure du boîte d'engrenage.

6. Pour installer une courroie neuve, inverser la

procédure ci-dessus. A Serrer de façon sûre les boulons et écrous du support de fixation au couple de serrage de 77,6 à 90,2 N-m (8,0 à 9,2 kgf-m, 57,1 à 66,5 lbf-ft). BPurge du système de carburant L'air doit être enlevé:

1. Lorsque le filtre à carburant ou des tuyaux sont

2. Lorsque le réservoir à carburant a été complètement

3. Lorsque la machine a été remisée pour une longue

période de temps. C Suivre la procédure de purge suivante:

1. Remplir le réservoir de carburant de carburant

2. Tourner l'interrupteur à clé à la position "ON"

(MARCHE) et le tenir durant environ 10 secondes.

3. Démarrer le moteur et laisser tourner 30 secondes et

ensuite arrêter le moteur. (1) Palier du moyeu (2) Lame (3) 2 Rondelles (4) Bossage spline (5) Vis (6) Protecteur du moyeu (1) Lame gauche (2) Lame central (3) Lame droit (1) Poulie de tension (2) Support (droit) (3) Courroie (4) Boulon (5) Écrou78 RÉGLAGE RÉGLAGE

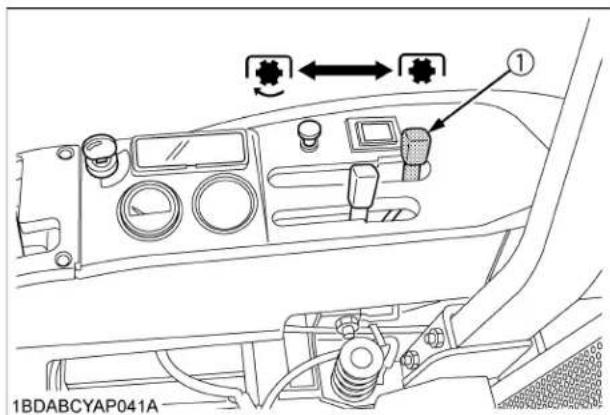

LEVIER DE CONTRÔLE DE

DÉPLACEMENT Pour éviter des blessures corporelles: A Stationner la machine sur une surface dure et égale. A S'il est nécessaire de faire tourner le moteur dans un endroit clos, utiliser une rallonge pour installer sur le tuyau des gaz d'échappement pour évacuer les gaz vers l'extérieur. A Travailler toujours dans un endroit bien aéré. A Lever et placer des supports sous l'arrière de la machine, enlever les roués arrière. Ne pas faire tourner la machine lors des réglages. A Il faut effectuer tous les réglages, le réglage de la "ALIGNEMENT DES LEVIERS DE CONTRÔLE" se font indépendamment. Tous ces réglages sont tous reliés entre eux. A Si vous ne pouvez faire les réglages suivants correctement et en sécurité, consulter votre concessionnaire KUBOTA. A Les leviers de contrôle droit et gauche peuvent être réglés indépendamment. A Cette machine est équipée d'une vitesse rampante. BNEUTRE de la transmission HST

1. Lever et placer des supports sous l'arrière du chassis

2. Enlever les deux roues arrière.

3. Démarrer le moteur, et laisser tourner à vitesse

4. Enlever le guide du levier.

5. Placer le levier de contrôle à la position

"VERROUILLAGE NEUTRE".

6. Vérifier que le levier touche l'avant de sa plaque guide.

Si le levier n'est pas dans la position adéquate, régler le ressort de contrôle de la vitesse. Voir "VITESSE RAMPANTE".

7. Enlever les boulons du châssis du siège, ensuite lever

et retirer l'ensemble siège.

8. Enlever le connecteur de l'interrupteur de sécurité du

siège, ensuite installer temporairement un fil de pontage sur les terminaux dans le connecteur du filage électrique. Pour éviter des blessures corporelles: A Ne pas utiliser la machine avec un fil de pontage.

9. Avec le moteur en marche, desserrer l'écrou de

verrouillage de la tige du levier de contrôle. Régler la tige du levier de contrôle jusqu'à ce que la rotation de l'essieu arrière s'arrête. 10.Allonger la tige d'un 1/2 tour et ensuite serer l'écrou de verrouillage. Placer le levier de contrôle à la position "MARCHE ARRIÈRE" et bougez-les lentement vers l'avant. 11.Placer le levier de contrôle à la position "VERROUILLAGE NEUTRE" et vérifier que l'essieu arrière ne tourne pas. Si l'essieu tourne, régler de nouveau le "NEUTRE HST". 12.Régler un autre levier de contrôle pour obtenir le "NEUTRE HST" de la même façon. 13.Après le réglage, s'assurer d'arrêter le moteur immédiatement. (1) Plaque guide (2) Levier de contrôle (A) Le levier est en contact avec la plaque.79RÉGLAGE BVITESSE RAMPANTE

1. Lever et placer des supports sous l'arrière du châssis

2. Enlever les deux roues arrière.

3. Démarrer le moteur, et laisser tourner à vitesse

4. Placer le levier à la position "NEUTRE".

5. Tirer le levier à la position maximum de marche arrière

et relâcher le levier.

6. Mesurer la rotation de l'essieu.

7. Desserrer l'écrou de verrouillage et régler la longueur

du boulon du contrôle de la vitesse rampante pour obtenir une révolution de l'essieux de 8 à 10 tours par minutes. (Ne pas changer la longueur du ressort L=55 à 56 mm (2,17 à 2,2 po.).)

8. Serrer le contre-écrou.

9. Vérifier de nouveau la révolution de l'essieux. Si elle

n'est pas adéquate, régler de nouveau. 10.Régler l'autre levier pour obtenir la "VITESSE RAMPANTE" de la même façon. 11.Après le réglage, s'assurer d'arrêter immédiatement le moteur. BVITESSE MAXIMUM (VERS L'AVANT) Consulter votre concessionnaire KUBOTA pour cet entretien.

BALIGNEMENT DES LEVIERS DE

CONTRÔLE C Vérifier l'alignement À la position maximum vers l'avant, vérifier l'écart et l'espace entre les leviers. Si les positions des leviers de contrôle sont inégales, un réglage est nécessaire. (1) Tige de levier de contrôle (2) Écrou de verrouillage (3) Plaque de poutre (4) Grille cage (1) Écrou de verrouillage (2) Boulon du contrôle de la vitesse rampante (L) 55 à 56 mm (2,17 à 2,2 po.) (1) Levier de contrôle (2) Plaque guide (A) Position "RAMPANTE" (sans les mains) (B) Position "NEUTRE" (avec les mains) Recommandation Écart: 0 à 2 mm (0 à 0,08 po.) Espace: 10 à 20 mm (0,4 à 0,8 po.)RÉGLAGE80 Pour éviter des blessures corporelles: A Stationner la machine sur une surface dure et égale. A Arrêter le moteur, retirer la clé de contact et serrer le frein de stationnement. C Aligner les leviers de contrôle

1. Arrêter le moteur et serrer le frein de stationnement.

2. Desserrer les vis et enlever le guide du levier.

Position du levier (Haut ou Bas)

3. Enlever les boulons et ajuster la position (haut ou bas)

du levier de contrôle.

4. Serrer les boulons.

Alignement du levier (Droit ou Gauche)

5. Desserrer les boulons.

6. Glisser les deux leviers vers l'avant ou l'arrière à la

position désirée dans la rainure, jusqu'à ce que les leviers soient alignés.

7. Serrer les boulons.

8. Installer le guide du levier au moyen des vis, et les

serrer de façon sûre. A Si les extrémités des leviers se frappent ensemble à la position "NEUTRE", bouger les leviers vers l'extérieur à la position "VERROUILLAGE NEUTRE" et pliez-les légèrement vers l'extérieur. Bougez-les vers l'arrière à la position "NEUTRE" et vérifier l'espace recommandé.

Pour éviter des blessures corporelles: A Stationner la machine sur une surface dure et égale. A Serrer le frein de stationnement. A Arrêter le moteur et retirer la clé de contact. A Attendre que toutes les pièces mobiles s'immobilisent. A La coupe la plus unie peut être atteinte en réglant les rouleaux anti-décapage pour qu'ils ne touchent pas le sol. Vérifier le réglage des rouleaux anti-décapage chaque fois que la hauteur de coupe de la tondeuse est modifiée. Il est recommandé que tous les rouleaux anti- décapage ne touchent pas le sol, pour minimiser le frottement au sol.

1. Vérifier la pression des pneus de la machine.

Gonfler les pneus à la pression adéquate. (Voir la section "PNEUS ET ROUES".)

2. Démarrer le moteur.

3. Lever la tondeuse à la position de transport.

(Aussi l'extrémité supérieure du dispositif de levage.)

4. Tourner le bouton de contrôle de la hauteur de coupe

pour régler la hauteur désirée.

5. Abaisser la tondeuse.

Rouleaux anti-décapage avant (A) "ÉCART" (B) "ESPACE" (1) Boulon (2) Écrou à collerette (3) Fente de languette (A) Position haute

6. Régler la hauteur du rouleau anti-décapage avant à

l'une des 3 positions (1 à 7) à approximativement 19 mm (3/4 po.) entre les rouleaux et le sol. Régler les deux rouleaux à la même hauteur.81RÉGLAGE Rouleaux anti-décapage arrière BNIVEAU DE LA TONDEUSE (Latéral) Pour éviter des blessures corporelles: A Stationner la machine sur une surface dure et égale. A Serrer le frein de stationnement. A Désengager la PDF (OFF). A Arrêter le moteur, retirer la clé de contact et enlever le cardan universel de la tondeuse pour vérifier et régler le niveau de la tondeuse. A Vérifier la pression des pneus de la machine. Gonfler les pneus à la pression adéquate. (Voir la section "PNEUS ET ROUES".) C Vérifier le niveau (Latéral) A Les rouleaux anti-décapage ne devraient pas toucher le sol.

1. Lever la tondeuse à la position transport. (Aussi la

partie d'extrémité).

2. Tourner le bouton de réglage de la hauteur de coupe

à la position de hauteur de coupe de 3 po.

3. Abaisser la tondeuse.

4. Positionner la lame droite de la tondeuse en position

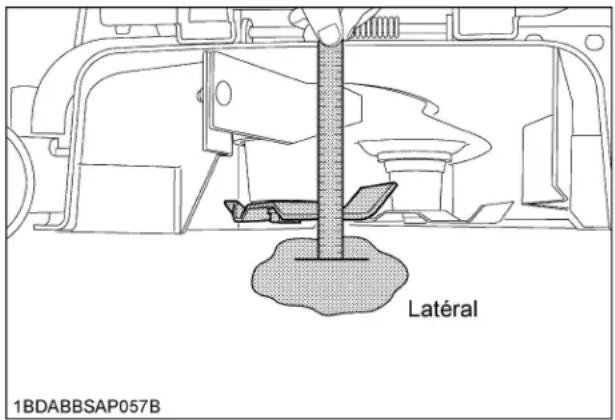

5. Mesurer la distance depuis l'extrémité extérieure du

couteau jusqu'au sol avec une règle ou une jauge à niveau. Référence A Il y a une différence de hauteur de lame entre le béton et le sol.

6. Vérifier que la lame gauche soit à la même hauteur. La

différence entre les deux mesures devrait être moins que 3 mm (1/8 po.).

7. Si le réglage latéral n'est pas à la référence donnée,

un réglage est nécessaire. (H) 19 mm (3/4 po.)

7. Installer les rouleaux en position avec les boulons.

8. Régler la hauteur du rouleau anti-décapage arrière à

l'une des 3 positions (1 à 4) à approximativement 19 mm (3/4 po.) entre les rouleaux et le sol. Régler les deux rouleaux à la même hauteur. (H) 19 mm (3/4 po.)

9. Installer les rouleaux en position avec les boulons.

Hauteur de lame depuis une surface en béton 76 mm (3 po.) Réglage latéral Moins que 3 mm (1/8 po.)RÉGLAGE82 C Réglage du niveau (Latéral)

1. Lever la tondeuse à la position transport. (Aussi la

partie d'extrémité).

2. Tourner le bouton de réglage de la hauteur à la

position de hauteur de coupe de 3 po.

3. Placer en dessous et de chaque côté de la tondeuse,

deux morceaux de bois d'une hauteur de 51 mm (2 po.). Les rouleaux anti-décapage ne doivent pas s'appuyer sur les blocs de bois.

4. Abaisser la tondeuse.

5. Positionner la lame de la tondeuse dans la position

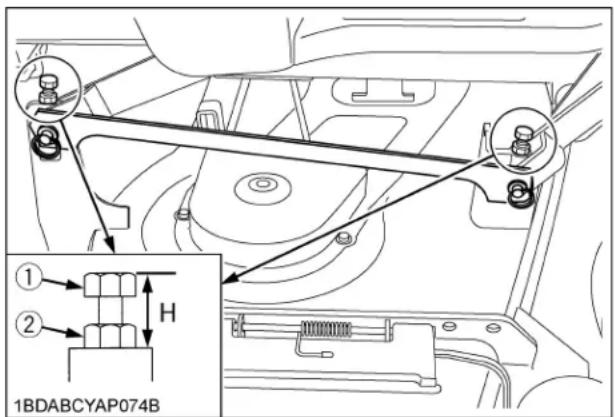

6. Desserrer les écrous de verrouillage du côté droit de

7. Régler les boulons de réglage de précision pour la

hauteur de coupe à la hauteur de 76 mm (3 po.). Les boulons avant et arrière doivent être réglés.

8. Verrouiller les écrous.

9. Régler le côté gauche de la même façon.

10.Vérifier à nouveau le niveau latéral, s'il n'est pas au niveau, un réglage additionnel est nécessaire.

BNIVEAU DE LA TONDEUSE (AVANT-

ARRIÈRE) Pour éviter des blessures corporelles: A Stationner la machine sur une surface ferme et horizontale. A Serrer le frein de stationnement. A Désengager la PDF. (OFF) A Arrêter le moteur, retirer la clé de contact et enlever le cardan de la tondeuse pour vérifier et régler le niveau de la tondeuse. A Vérifier la pression des pneus de la machine. Gonfler les pneus à la pression adéquate. (Voir la section "PNEUS ET ROUES".) C Vérifier le niveau (Avant-Arrière) A Les rouleaux anti-décapage ne devraient pas toucher le sol.

1. Lever la tondeuse à la position transport. (Aussi la

partie d'extrémité).

2. Tourner le bouton de réglage de la hauteur à la

position de hauteur de coupe de 3 po.

3. Abaisser la tondeuse.

4. Positionner la lame droite de la tondeuse à la position

5. Mesurer la distance depuis l'extrémité de la lame

avant droit jusqu'au sol avec une règle ou une jauge à niveau.

6. Tourner la lame de 180 degrés et mesurer depuis

l'extrémité de la lame arrière droite jusqu'au sol.

7. Vérifier que la lame du côté gauche a la même

mesure. La différence entre les deux mesures devrait être moins que 6 mm (1/4 po.). L'avant doit être plus bas que l'arrière.

8. Si le réglage (Avant-Arrière) n'est pas entre la

référence donnée, un réglage est nécessaire. (1) Boulon de réglage de précision pour la hauteur de coupe (2) Écrou de verrouillage83RÉGLAGE C Réglage du niveau (Avant-Arrière)

1. Lever la tondeuse à la position transport. (Aussi la

partie d'extrémité).

2. Tourner le bouton de réglage de la hauteur à la

position de hauteur de coupe de 3 po.

3. Placer en-dessous et de chaque côté de la tondeuse,

deux morceaux de bois d'une hauteur de 51 mm (2 po.). Les rouleaux anti-décapage ne doivent pas s'appuyer sur les blocs de bois.

4. Abaisser la tondeuse.

5. Desserrer les écrous de verrouillage de l'avant de la

6. Régler les boulons de réglage de précision à la

hauteur de 76 mm (3 po.). Les deux boulons avant doivent être réglés.

7. Verrouiller les écrous.

8. Régler l'autre côté de la même façon.

A La différence entre les deux mesures devrait être moins que 6 mm (1/4 po.). L'avant doit être plus bas que l'arrière.

9. Vérifier le niveau (Avant-Arrière) et s'il n'est pas au

niveau, un réglage supplémentaire est nécessaire. (A) Avant (B) Arrière Réglage avant-arrière Moins que 6 mm (1/4 po) L'avant doit être plus bas que l'arrière. (1) Boulon de réglage fin de la hauteur de coupe (2) Écrou de verrouillage84 RÉGLAGE SPÉCIFICATIONS GÉNÉRALES DE COUPLE Normes américaines des boulons avec des filets UNC ou UNF Boulons métriques No. de la catégorie SAE GR.5 GR.8 Classe de résistance Classe 8,8 Classe 10,9 1/4 (lbf-pi) (N-m) (kgf-m)

10,7 - 12,9 1,11 - 1,33

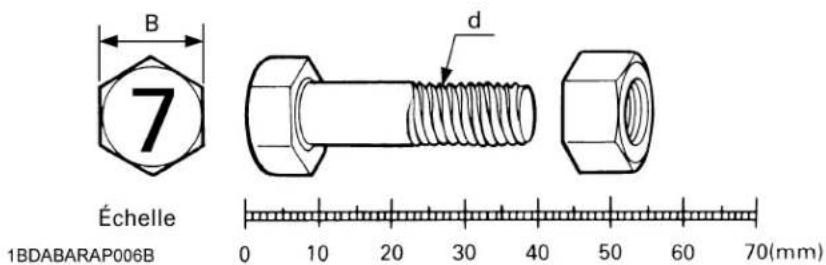

Taille de filet d (mm) Boulon hexacave B (mm) Tête non marquée 7T lbf-pi N-m kgf-m lbf-pi N-m kgf-m M8 12 ou 13 13,0 - 15,2 (14,1 1,1) 17,8 - 20,6 (19,2 1,4) 1,9 - 2,1 (2,0 0,1) 17,5 - 20,3 (18,9 1,4) 23,5 - 27,5 (25,5 2,0) 2,4 - 2,8 (2,6 0,2) M10 14 ou 17 28,9 - 33,3 (31,1 2,2) 39,3 - 45,1 (42,2 2,9) 4,0 - 4,6 (4,3 0,3) 35,4 - 41,2 (38,3 2,9) 48,1 - 55,9 (52,0 3,9) 4,9 - 5,7 (5,3 0,4) M12 17 ou 19 46,3 - 53,5 (49,9 3,6) 62,8 - 72,6 (67,7 4,9) 6,4 - 7,4 (6,9 0,5) 57,1 - 66,5 (61,8 4,7) 77,6 - 90,2 (83,9 6,3) 8,0 - 9,2 (8,6 0,6) M14 19 ou 22 79,6 - 92,6 (86,1 6,5) 107,9 - 125,5 (116,7 8,8) 11,0 - 12,8 (11,9 0,9) 91,1 - 108,5 (99,8 8,7) 123,6 - 147,0 (135,3 11,7) 12,6 - 15,0 (13,8 1,2) A Le chiffre "7" sur la tête d'un boulon indique un acier spécial. A Avant de serrer, vérifier le chiffre sur la tête du boulon.86 REMISAGE REMISAGE Pour éviter des blessures corporelles: A Ne pas nettoyer la machine avec le moteur en train de tourner. A Pour éviter le danger d'une intoxication provoquée par des gaz d'échappement, ne jamais faire fonctionner la machine dans un endroit fermé sans une ventilation appropriée. A Lors du remisage de la machine, retirer la clé contact de l'interrupteur à clé pour éviter qu'une personne non autorisée ne fasse marcher la machine.

REMISAGE DE LA MACHINE

Si vous avez l'intention de remiser cette machine pour une période de temps assez longue, suivre les instructions indiquées ci-dessous. Ces instructions assureront que la machine sera prête pour son utilization avec un minimum de préparation, lorsque vous la sortirez après le remisage.

1. Vérifier les boulons et les écrous. Les resserrer si

2. Appliquer de la graisse ou de l'huile pour moteur sur

les pièces risquant en principe de rouiller ainsi que sur les points de pivot.

3. Gonfler les pneus à une pression légèrement

audessus des niveaux de pression normaux.

4. Changer l'huile moteur et faire tourner le moteur

environ 5 minutes affin de faire circuler l'huile dans le bloc moteur et sur toutes les pieces mobiles internes.

5. Abaisser la tondeuse sur le sol, graisser toutes les

tiges des vérins hydrauliques qui sont exposées.

6. Enlever la batterie de la machine. Commencer par la

borne négative lors du débranchement des câbles de la batterie. Commencer par la borne positive lors du branchement des câbles à la batterie.

7. Entreposer la machine dans un endroit sec et à l'abri

des intempéries. Recouvrir la machine.

8. Remiser la machine dans un endroit sec pour la

protéger des rayons du soleil et de la chaleur excessive. Si la machine doit être remisée à l'extérieur. La recouvrir d'une bâche imperméable.

9. Soulever la machine et placer des blocs sous l'essieu

avant et arrière affin que les 4 roués ne touchent pas le sol. Les pneus devront être protégés des rayons du soleil et de la chaleur excessive. A Lors du lavage de la machine, assurer d'arrêter le moteur. Permettre au moteur de se refroidir suffisamment avant le lavage. A Couvrir la machine après que le silencieux et le moteur soient refroidis. PRÉPARATIONS DE LA MACHINE APRÈS REMISAGE

1. Vérifier la pression d'air des pneus et l'ajuster si

2. Soulever la machine et enlever les blocs de support.

3. Installer la batterie. Avant son installation, s'assurer

que la batterie soit complètement chargée.

4. Vérifier tous les niveaux des fluides (huile moteur,

huile transmission/hydraulique et les équipments montés.).

5. Vérifier tous les leviers de contrôle et les freins pour un

fonctionnement adéquat ou lubrifier si nécessaire.

6. Démarrer le moteur. Observer toutes les jauges. Si

toutes les jauges fonctionnent adéquatement et la lecture est normale, sortir la machine à l'extérieur.

7. Une fois à l'extérieur, stationner la machine et serrer le

frein de stationnement, placer les leviers de contrôle à la position verrouillage neutre et laisser tourner le moteur au ralenti pendant 5 minutes.

8. Arrêter le moteur, faire le tour de la machine et

inspecter visuellement pour vérifier d'éventuelles fuites d'huile.

9. Avec le moteur complètement réchauffé, relâcher le

frein de stationnement et essayer les freins, pour assurer un réglage approprié dans les déplacements de la machine vers l'avant. Régler les freins si c'est nécessaire. BCarburant Pour éviter des blessures corporelles: A S'assurer que le moteur et le pot d'échappement sont suffisamment refroidis avant d'essayer de vidanger le carburant pour éviter le risque de provoquer un incendie. A Ne pas laisser de carburant (essence) dans le réservoir de carburant ou dans le carburateur pendant plus d'un mois. Sinon, le carburant peut se détériorer et rendre le démarrage du moteur difficile ou entraîner un mauvais fonctionnement du moteur. A Si le moteur ne doit pas être utilisé pendant plus d'un mois, vidanger le carburant du réservoir de carburant et du carburateur. Avant la saison de non utilisation, vidanger le carburant du réservoir de carburant, du carburateur et du bol du filtre à carburant de la façon suivante.87REMISAGE [Vidange du carburateur]

1. Placer un bac de réception en-dessous de l'orifice de

2. Placer la vanne de carburant du carburateur sur la

position "VIDANGE" pour vidanger le carburant du carburateur.

3. Vidanger l'essence du bol du filtre à carburant.

Nettoyer l'intérieur du bol du filtre à carburant si nécessaire.

4. Réinstaller le bol du filtre à carburant.

5. Ensuite, mettre la vanne de carburant du carburateur

sur la position "ARRÊT" (FERME). A Avant d'ajouter le carburant, s'assurer que la vanne de carburant du carburateur est sur la position "ARRÊT'' (FERME). Placer la vanne de carburant du carburateur sur la position "MARCHE'' (OUVERT) avant de faire démarrer le moteur. BInspection et nettoyage du bol du filtre à carburant Nettoyer le bol du filtre à carburant avant d'ajouter le carburant au moteur. Pour éviter des blessures sérieuses ou la mort: A Ne jamais fumer ou utiliser du feu ou une flamme nue pendant l'inspection ou le nettoyage. A Le mélange de corps étrangers ou d'eau dans le carburant peut entraîner le blocage prématuré de l'élément du filtre ou entraîner l'accumulation de beaucoup d'eau au fond du bol du filtre à carburant. A Si de l'eau s'accumule au fond du bol du filtre à carburant, nettoyer le bol du filtre à carburant ou le remplacer par un neuf. C Inspection et nettoyage

1. Déplacer la vanne de carburant du carburateur de la

position "MARCHE" (OUVERT) à la position "ARRÊT" (FERME).

2. Desserrer la vis en anneau et retirer le bol du filtre à

3. Retirer l'élément du filtre et le laver légèrement en le

trempant dans de l'essence. Remplacer tout élément trop contaminé par un neuf. (1) Vanne de carburant du carburateur (1) Vanne de carburant du carburateur (2) Orifice de vidange (3) Bol du filtre à carburant (A) "ARRÊT'' (FERME) (B) "MARCHE'' (OUVERT) (C) "VIDANGE'' (1) Vanne de carburant du carburateur (2) Vis en anneau (3) Bol du filtre à carburant (A) "ARRÊT'' (FERME) (B) "MARCHE'' (OUVERT) (C) "VIDANGE''REMISAGE88 A Veiller à ne pas endommager ou à ne pas perdre l'élément ou le compactage. A Remplacer tout élément présentant un blocage excessif par un neuf.

4. Réinstaller le compactage et l'élément en prenant soin

de ne pas les contaminer. A Le mélange de crasse ou de corps étrangers dans le carburant peut entraîner le mauvais fonctionnement du moteur. (1) Vanne de carburant du carburateur (2) Elément (3) Compactage (4) Bol du filtre à carburant (5) Vis en anneau89RECHERCHE DES PANNES

En cas d'anomalie de fonctionnement du moteur, consulter le tableau ci-dessous pour en trouver la cause et y remédier. Symptôme (si) Cause Remède Le moteur démarre difficilement ou refuse de démarrer. A Pas d'opérateur sur le siège. A S'asseoir sur le siège de l'opérateur. A Pédale de frein de stationnement n'est pas dans la position adéquate. A Serrer le frein de stationnement. A Levier de la PDF n'est pas dans la position adéquate. A Assurer que le levier de PDF est à la position "DÉSENGAGÉ" (OFF). A Leviers de mise en marche ne sont pas dans la position adéquate. A Assurer que les leviers de mise en marche sont à la position de "VERROUILLAGE NEUTRE". A L'interrupteur de contact n'est pas dans la position adéquate. A Assurer que l'interrupteur de contact est à la position "MARCHE". A La vanne de carburant du carburateur est sur la position "ARRÊT" (FERME). A Ouvrir la vanne de carburant du carburateur. (Position "MARCHE" (OUVERT). A Pas de carburant. A Remplir de carburant. A Carburant éventé ou impropre. (Carburant de mauvaise qualité.) A Remplacer le carburant et le filtre à carburant. A Eau ou saleté dans le système à carburant. A Remplacer le carburant et consulter votre concessionnaire KUBOTA. A Tuyau ou filtre de carburant bloqué ou endommagé. A Nettoyer ou remplacer le circuit de carburant, consulter votre concessionnaire KUBOTA. A Filtre à air bloqué. A Nettoyer ou remplacer le filtre à air. A Bougie d'allumage endommagé. A Régler l'écartement de la bougie d'allumage ou remplacer la bougie d'allumage. A Vérifier la connexion du fil de la bougie d'allumage. A Fusible est brûlé. A Remplacer le fusible. A Viscosité de l'huile moteur est inadéquate. A Utiliser des huiles de viscosité différente selon la température ambiante. A La batterie est faible et le moteur ne tourne pas assez vite pour un démarrage. A Nettoyer les câbles et les bornes de la batterie. A Charger la batterie. A Par temps froid, enlever toujours la batterie du moteur, charger et remiser à l'intérieur. Installer la batterie uniquement lorsque la machine doit être utilisée.90 RECHERCHE DES PANNES A Trop d'étranglement ou le système d'étranglement est incorrectement réglé. A Vérifier et consulter le concessionaire KUBOTA. Manque de puissance. A Manque de carburant ou sale. A Vérifier le système de carburant. A Filtre à carburant est bouché. A Remplacer le filtre à carburant. A Filtre à air est bouché. A Nettoyer ou remplacer le filtre à air. A Bougie d'allumage endommagé. A Régler l'écartement de la bougie d'allumage ou la remplacer. Arrêt subit du moteur A Manque de carburant. A Faire le plein de carburant. A Vérifier la position du robinet de carburant. A Vérifier la position de la vanne de carburant du carburateur. Moteur ne fonctionne pas adéquatement. A Bougie d'allumage endommagé. A Régler l'écartement de la bougie d'allumage ou la remplacer. A Fil de haute tension endommagé. A Consulter le concessionaire KUBOTA. A Problème de carburation. A Consulter le concessionaire KUBOTA. A Bobine d'allumage endommagé. A Consulter le concessionaire KUBOTA. A Étranglement réglé incorrectement. A Consulter le concessionaire KUBOTA. A Tuyau ou filtre de carburant bloqué ou endommagé. A Nettoyer ou remplacer le circuit de carburant, consulter le concessionnaire KUBOTA. A Carburant éventé ou impropre. (Mauvaise qualité de carburant) A Remplacer le carburant et le filtre à carburant. A Filtre à air est bouché. A Nettoyer ou remplacer le filtre à air. Les fumées d'échappement sont colorées. (Noire, foncée ou grise) A Surchargé. A Réduire la charge. A Carburant de grade inférieur est utilisé. A Utiliser le carburant spécifié. A Filtre à carburant est bouché. A Remplacer le filtre à carburant. A Filtre à air est bouché. A Nettoyer ou remplacer le filtre à air. A Système d'étranglement n'est pas complètement ouvert. A Vérifier la position du bouton d'étranglement. Les fumées d'échappement sont colorées. (Blanches ou Bleues) A Trop d'huile moteur. A Réduire au niveau d'huile spécifié. A Segment de piston usé ou collé. A Consulter le concessionaire KUBOTA. Symptôme (si) Cause Remède91RECHERCHE DES PANNES Si vous avez des questions, contacter votre concessionnaire KUBOTA. Moteur surchauffe. A Moteur est surchargé. A Diminuer la vitesse ou réduire la charge. A Huile moteur insuffisant. A Remplir d'huile moteur. A Grillage d'admission d'air et les ailettes du refroidisseur de moteur sont sales. A Nettoyer le grillage d'admission d'air et les ailettes de refroidisseur. A Élément de filtre à air est bouché. A Nettoyer ou remplacer l'élément de filtre à air. A Vitesse de moteur est trop lente. A Utiliser à la vitesse "RAPIDE". A Vitesse d'utilisation au sol est trop rapide. A Utiliser la machine à une vitesse au sol plus lente. Moteur cogne. A Carburant éventé ou octane bas. A Utiliser le carburant spécifié. A Moteur est surchargé. A Diminuer la vitesse ou réduire la charge. A Vitesse du moteur est trop lente. A Utiliser à la vitesse "RAPIDE". Moteur ne ralentit pas. A Bougie d'allumage endommagé. A Régler l'écartement de la bougie d'allumage ou la remplacer. A Bougie d'allumage défectueuse. A Remplacer la bougie d'allumage. A Problème de carburation. A Consulter le concessionaire KUBOTA. Symptôme (si) Cause Remède92 RECHERCHE DES PANNES

DÉPANNAGE DE LA BATTERIE

Si vous avez des questions, contacter votre concessionnaire KUBOTA. Symptôme (si) Cause Remède Mesure préventive Démarreur ne tourne pas. A Batterie trop utilisée jusqu'à ce que les lumières soient faibles. A Charger suffisamment la batterie. A Charger la batterie adéquatement. A Batterie n'a pas été rechargée. A Mauvaise connexion de la batterie. A Nettoyer les bornes et serrer fermement. A Garder les bornes propres et serrées. Appliquer de la graisse et traiter avec un anti-corrosif. A Batterie morte. A Batterie neuve. Démarreur ne fonctionne pas et les lumières sont faibles. A Charge insuffisante. A Charger la batterie suffisamment. A Batterie doit être adéquatement entretenue avant son utilisation. Vu de dessus, le haut des plaques apparaît blanchâtre. A Niveau de l'électrolyte est bas. A Ajouter de l'eau distillée et charger la batterie. A Vérifier régulièrement le niveau de l'électrolyte. A Batterie utilisée trop longtemps sans recharge. A Charger la batterie suffisamment. A Charger la batterie adéquatement. Recharge impossible. A Batterie morte. A Remplacer la batterie. Forte corrosion des bornes et surchauffent. A Mauvaises connexions aux bornes. A Nettoyer les bornes et serrer fermement. A Garder les bornes propres et serrées. Appliquer de la graisse et traiter avec un anti-corrosif. Le niveau d'électrolyte baisse rapidement. A Fissuration ou trou dans les éléments. A Remplacer la batterie. A Problème du système de charge. A Contacter votre concessionnaire

Si vous avez des questions, contacter votre concessionnaire KUBOTA. Symptôme (si) Cause Remède Fonctionnement irrégulier de la machine. A Le niveau d'huile de transmission hydrostatique est trop bas. A Ajouter de l'huile. A Filtre est bouché. A Remplacer le filtre. La machine n'avance pas quand le moteur tourne. A Frein de stationnement serré. A Relâcher le frein de stationnement. A Manque d'huile de transmission. A Ajouter de l'huile. Machine avance lorsque les leviers de contrôle de déplacement sont à la position "VERROUILLAGE NEUTRE" (Moteur tourne). A La tringlerie du levier hydrostatique n'est pas bien réglé. A Demander à votre concessionnaire les réglages de l'attache du levier hydrostatique et réglage de pression. A Pivots du levier est coincé. A Lubrifier les pivots.94 RECHERCHE DES PANNES

DÉPANNAGE DE LA TONDEUSE

Symptôme (si) Cause Remède Lame de coupe ne tourne pas. A Système de PDF n'est pas normal: Système de PDF fonctionne incorrectement. A Consulter votre concessionnaire KUBOTA. A Système de PDF est normal: Courroie de tondeuse brisée. A Remplacer. La courroie de la tondeuse glisse. A Ressort de tension déficient. A Remplacer. A Courroie de tondeuse usée. A Remplacer. A Tondeuse bouchée. A Déboucher et nettoyer la tondeuse. A Débris dans les poulies. A Nettoyer. Le déflecteur de décharge est bouchée. A Herbe trop humide. A Attendre que l'herbe soit sèche. A Herbe trop haute. A Augmenter la hauteur de coupe et couper l'herbe 2 fois. A Hauteur de coupe trop basse. A Augmenter la hauteur de coupe. A Régime moteur trop bas. A Tondre à plein régime. A Vitesse au sol trop rapide. A Ralentir. Bande d'herbe non coupée. A Vitesse au sol trop rapide. A Ralentir. A Régime moteur trop bas. A Tondre à plein régime, vérifier et régler le régime moteur. A Herbe trop longue. A Couper l'herbe 2 fois. A Lames émoussées ou endommagés. A Changer ou faire affûter les lames. A Débris dans la tondeuse. A Nettoyer la tondeuse. Coupe inégale. A Tondeuse n'est pas au niveau. A Régler la tondeuse au niveau. A Vitesse au sol trop rapide. A Ralentir. A Lames émoussées. A Affûter les lames. A Lames de coupe usées ou endommagées. A Remplacer les lames. A Pneus sous-gonflés. A Ajouter de l'air pour corriger la pression. A Rouleaux anti-décapage incorrectement réglés. A Régler les rouleaux anti-décapage. A Pression des pneus incorrectement réglée. A Régler la pression des pneus à la bonne pression. (Voir "PNEUS" à la section "PNEUS ET

ROUES".)95RECHERCHE DES PANNES

Si vous avez des questions, contacter votre concessionnaire KUBOTA. Les lames scalpent l'herbe. A Hauteur de coupe trop basse. A Augmenter la hauteur de coupe. A Les lames tournent trop rapidement. A Réduire la vitesse dans les virages. A Stries sur le terrain. A Changer le sens de la tonte. A Terrain dur ou inégal. A Régler la pression des pneus et des rouleaux anti-décapage. A Rouleaux anti-décapage incorrectement réglés. A Régler la pression des pneus et des rouleaux anti-décapage. A Lame cintré. A Remplacer la lame. Vibration excessive. A Débris dans la tondeuse ou dans les poulies. A Nettoyer la tondeuse et les poulies. A Courroie d'entraînement endommagée. A Remplacer la courroie d'entraînement. A Poulies endommagées. A Remplacer les poulies. A Poulies non alignées. A Vérifier les poulies. A Lames non équilibrés. A Faire équilibrer les lames. La tondeuse ralentit la machine. A Régime moteur trop bas. A Tondre à plein régime, vérifier et régler le régime moteur. A Vitesse au sol trop rapide. A Ralentir. A Débris entortillés autour des moyeux de la tondeuse. A Nettoyer la tondeuse. A Le devant du carter est trop bas. A Régler la tondeuse. (Voir "NIVEAU DE LA TONDEUSE" à la section "RÉGLAGE".) Symptôme (si) Cause Remède96 RENSEIGNEMENTS CONCERNANT LES EMISSION DU MOTEUR

RENSEIGNEMENTS CONCERNANT LES EMISSION DU MOTEUR

C Le moteur KGZ770-MA2, KGZ770-MA3 est conforme aux règlements des émissions U.S. EPA et Californie des grands et petits moteurs SI tout-terrain. A Période de conformité pour les émissions: 1000 HEURES A Période de durabilité des émissions CARB: ETENDUE C Carburateur (KGZ770-MA2, KGZ770-MA3) Le carburateur est intraficable, la vis de mélange de point mort a été recouverte par un bouchon intraficable après le réglage à l'usine. Il n'est pas possible de régler cette vis. C Fonctionnement à haute altitude A Le kit de compensation d'altitude n'est appliqué que pour les moteurs certifiés EPA et CARB. Les règlements EPA et CARB exigent des utilisateurs ultimes de moteurs SI non routiers, comme étant leur obligation, d'ajuster les émissions en installant un kit de compensation d'altitude authentique approprié. Et le fabricant du moteur doit fournir un tel kit lorsque le moteur doit être opéré à une altitude dépassant le niveau standard, comme garanti par le fabricant du moteur. Dans ce but, KUBOTA a préparé le kit de compensation d'altitude authentique décrit ci-dessous. Les utilisateurs ultimes des moteurs SI doivent se conformer aux règlements au moyen de l'installation du kit de compensation d'altitude authentique approprié pour la gamme d'altitude à laquelle le moteur doit être utilisé. *) Si l'on a perdu le carburateur original, veuillez acheter le kit 0 m. Numéro de pièce du kit de compensation d'altitude: veuillez contacter votre revendeur KUBOTA local et spécifier le type de votre moteur et le No. de série du moteur. Pour plus de renseignements concernant le kit de compensation d'altitude, veuillez contacter votre revendeur KUBOTA local. Pour plus de renseignements concernant cette procédure, veuillez contacter votre revendeur KUBOTA local.97INDICE INDICE Ajustement du cadre de sécurité ROPS pliable.............................................................22

ALIGNEMENT DES LEVIERS DE

• CONTRÔLE p. 79
• Arrêt du moteur (Manuellement) p. 18
• Arrêter immédiatement le moteur si: p. 14
• Arrière de la machine: p. 45
• Avant de la machine: p. 45
• Capot p. 43
• Carburant p. 86
• Ceinture de sécurité p. 23
• Changement d'huile des nouvelles machines p. 19
• Compteur d'heures p. 15
• Démarrage p. 34
• Démontage et installation des roues avants pivotantes p. 36
• Épaulement p. 43
• État de la batterie p. 63
• Graissage p. 54
• Huilage p. 55
• Inspection et nettoyage du bol du filtre à carburant p. 87
• Interrupteur à clé p. 13
• Jauge à carburant p. 15
• Levier d'accélérateur p. 24
• Levier de contrôle de déplacement p. 25
• Levier de la commande des gaz p. 13
• Levier de la PDF p. 34
• Lubrification de tous les graisseurs p. 50
• Nettoyage de la chambre de combustion p. 72
• Nettoyage de la crépine de la transmission p. 71
• Nettoyage de l'élément primaire du filtre à air p. 56
• Nettoyage des ailerons du refroidisseur de l'huile moteur p. 58
• Nettoyage du bol du filtre à carburant p. 61
• Nettoyage du déflecteurs du moteur p. 69
• Nettoyage du panneau de déflecteur du moteur p. 57
• NEUTRE de la transmission HST p. 78

NIVEAU DE LA TONDEUSE

• (AVANT-ARRIÈRE) p. 82
• NIVEAU DE LA TONDEUSE (Latéral) p. 81
• Pédale de contrôle du levage hydraulique p. 24
• Pédale du frein de stationnement p. 25
• Pompe à carburant p. 15
• Pour plier le cadre de sécurité ROPS p. 20
• Pour relever le cadre de sécurité ROPS en position droite p. 21
• Pression de gonflement p. 35
• Pression de gonflement p. 49
• Purge du système de carburant p. 77
• Réchauffage de l'huile de transmission par température froide p. 16
• Réglage du câble des gaz p. 65
• Réglage du frein de stationnement p. 62
• Réglage du jeu des soupapes du moteur p. 72
• Réglage du pivot des leviers de contrôle p. 69
• Remplacement de la courroie de la tondeuse p. 77
• Remplacement de l'élément primaire et de l'élément secondaire du filtre à air p. 72
• Remplacement des conduits de carburant p. 74
• Remplacement des flexibles hydrauliques p. 74
• Remplacement des fusibles p. 74
• Remplacement du circuit d'admission d'air p. 74
• Remplacement du filtre à air de cartouche en carbone p. 73
• Remplacement du filtre à carburant p. 71
• Remplacement du filtre à huile de la transmission p. 69
• Remplacement du filtre à huile moteur p. 67
• Remplacement du joint d'étanchéité boîte d'engrenage de la tondeuse p. 74
• Remplacement du liquide de transmission et de l'huile du carter d'essieu arrière (côté gauche et droit) p. 70
• Remplacement du tuyau de reniflard du moteur p. 74
• Rodage de la machine p. 19
• Rodage du moteur p. 19

ROULEAUX ANTI-DÉCAPAGE..................... 80

• Siège de l'opérateur p. 23
• Tableau Easy Checker(TM) p. 14
• Vérification de la conduite d'entrée d'air p. 73
• Vérification de la pression des pneus p. 49
• Vérification de l'écartement & de la condition des bougies d'allumage p. 68
• Vérification des boyaux de carburant p. 72
• Vérification des flexibles hydrauliques p. 72
• Vérification des pièces mobiles p. 50
• Vérification du filtre à air de cartouche en carbone p. 65
• Vérification du filtre à carburant p. 59
• INDICE98 Vérification du joint d'étanchéité d'huile de la boîte d'engrenage de la tondeuse p. 73
• Vérification du niveau d'huile de la transmission p. 49
• Vérification du niveau d'huile du boîte d'engrenage p. 52
• Vérification du niveau d'huile moteur p. 46
• Vérification du niveau du carburant et remplissage p. 47
• Vérification du système de démarrage de moteur p. 51
• Vérification du système OPC p. 52
• Vérification du tuyau de reniflard du moteur p. 73
• Vérification et nettoyage de la grillage d'admission d'air et de la zone d'admission d'air pour prévenir la surchauffe p. 48
• Vérification et remplacement des lames p. 75
• Vidange de l'huile du boîte d'engrenage p. 66
• Vidange de l'huile moteur p. 56
