NevoSwitch 714507 - Commutateur TELEVES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur multiswitch
Marque	Televes
Modèle	NevoSwitch 714507
Nombre d'entrées	5 (terrestre et satellite)
Nombre de sorties usager	4 à 32 selon la référence
Nombre de sorties de passage	5
Alimentation	Par jack 12 V, polarité verticale basse (12 Vcc), entrée/sortie terrestre, ou via connecteurs sortie usager (12-18 V)
Tension d'alimentation	12 Vcc (via jack ou polarité basse) ou 12-18 V via sorties usager
Consommation en mode ECO	0 A si aucun usager connecté et pas d'alimentation locale
Fonction ECO	Réduction automatique de la consommation selon le nombre d'usagers connectés
Réglage du sens du courant sur entrée/sortie TERR	Via switch 1
Configuration terminal/cascade	Via switch 2 (commutateur terminal avec charges 75 ohms)
Impédance	75 ohms
Dimensions (approx.)	220 x 150 x 45 mm
Poids (approx.)	0.6 kg
Matériau du boîtier	Métal et plastique
Température de fonctionnement	-10 °C à 50 °C
Indice de protection	IP20 (usage intérieur)
Compatibilité	Antennes BOSS, LNB QUAD, préamplificateurs
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides ni de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité, aux chocs ou à la chaleur. Débrancher avant tout raccordement. Respecter les consignes de ventilation.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service technique Televes pour toute intervention.
Informations générales	Garantie constructeur 2 ans. Conforme aux normes CE.

FOIRE AUX QUESTIONS - NevoSwitch 714507 TELEVES

Quelles sont les options d'alimentation du NevoSwitch 714507 ?

L'appareil peut être alimenté via un jack 12 V, par la polarité verticale basse (12 Vcc), par l'entrée ou la sortie du signal terrestre, ou en envoyant 12 à 18 V sur les connecteurs de sortie usager.

Comment fonctionne le système ECO ?

Le système ECO réduit la consommation lorsque moins d'usagers sont connectés. Si aucun usager n'est connecté et qu'il n'y a pas d'alimentation locale, la consommation devient nulle. Pour voir le signal terrestre, au moins un usager doit être connecté.

Comment installer plusieurs commutateurs en cascade ?

Utilisez les sorties de passage (5) pour relier les commutateurs. Sur le dernier commutateur, placez des charges 75 ohms sur les sorties de passage et configurez le switch 2 en position terminal.

Quel type de LNB est compatible avec les références QUAD ?

Les références QUAD sont compatibles avec les LNB QUAD. Le multiswitch génère les combinaisons de tensions nécessaires pour rendre les entrées SAT compatibles.

Comment régler le sens du courant sur l'entrée/sortie TERR ?

Utilisez le switch 1 pour sélectionner le sens du passage du courant sur l'entrée/sortie TERR.

Puis-je alimenter des préamplificateurs ou antennes BOSS via ce commutateur ?

Oui, le 12 Vcc passe par les entrées/sorties TERR et V-LOW pour alimenter les préamplificateurs, antennes BOSS, LNB ou autres éléments en cascade. Sur certains amplificateurs, un switch permet d'activer/désactiver ce passage.

Comment contrôler le niveau de signal en sortie de chaque usager ?

Le réglage individuel du niveau de signal est possible sur les modèles non QUAD. Utilisez les potentiomètres ou réglages prévus (voir notice détaillée).

Que faire si aucun récepteur n'est connecté et que le signal terrestre ne fonctionne pas ?

Le système ECO met le commutateur en veille (0 A) s'il n'y a pas d'alimentation locale. Branchez au moins un récepteur pour activer l'alimentation et rétablir le signal terrestre.

Quelles sont les précautions d'installation ?

Ne pas obstruer les entrées de ventilation, ne pas exposer l'appareil à des chocs, à l'humidité ou à des sources de chaleur. Branchez sur une prise accessible. Débranchez avant de faire les raccordements.

Où trouver la notice complète du NevoSwitch 714507 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI NevoSwitch 714507 TELEVES

Nouvelle gamme de commutateurs dotés de 5 entées et d'un certain nombre de sorties usageer (4 à 32 selon la référence). Il dispose également de 5 autres sorties de passage qui permettent d'installer en cascade plusieurs commutateurs et ainsi augmenter le nombre d'usagers total de l'installation.

Dispos des options d'alimentation suivantes :

• A travers le jack de l'alimentation (12V)
  -A travers la polarite basse verticale (12Vdc)
• A travers l'entrée ou la sortie du signal terrestre
• En envoyant entre 12 et 18V sur les connecteurs de sortie usager

Le 12Vdc passage par les entrées/sorties TERR, V-LOW, l'alimentation des préamplifi cateurs, antennes BOSS, LNB ou autres éléments cascades.

Pour les références QUAD, le multiswitch générale des différentes combinaisons de tensions nécessaires à rendre les entrées SAT compatibles avec n'importe toute LNB QUAD.

Il est possible de selectionner le sens du passage courant de l'entrée/sorting TERR avec le switch 1.

Cette gamme incorpore le système ECO qui permet de réduire la consommation de l'installation des lors que le nombre d'usagers connectés diminue. Ainsi, la consommation devient nulle (0 A) dans le cas où aucun usager n'est connecté et qu'il n'existe pas d'alimentation locale. Dans ce cas de fi gure, pour pouvoir voir le signal terrestre, il est nécessaire qu'au moins un usager se connecte au système pour l'alimenter.

Pour un fonctionnement correct de l'installation, il est nécessaire de placer des charges 75 ohms sur les sorties de passage du dernier commutateur de la cascade et le confi gurer par le biais du switch 2 en tant que commu

tateur terminal.

Cela permet de contrôler individuellement le niveau de signal en sortie de chaque usager (option non disponible sur la gamme QUAD).

EN

Ces produits ont ete concus de maniere a pouvoir completer la gamme anterieure de MSW et ainsi pouvoir facilement augmenter le nombre d'usagers d'une installation en optimisant le signal de sortie pour chacun.

Sur les amplifi cateurs, moyennant un switch, il est possible d'activer/désactiver le passage courant pour alimentier les préamplifi cateurs, antennes BOSS etc...

EN

Signal de passage en mode cascadable ou charge en mode terminal.

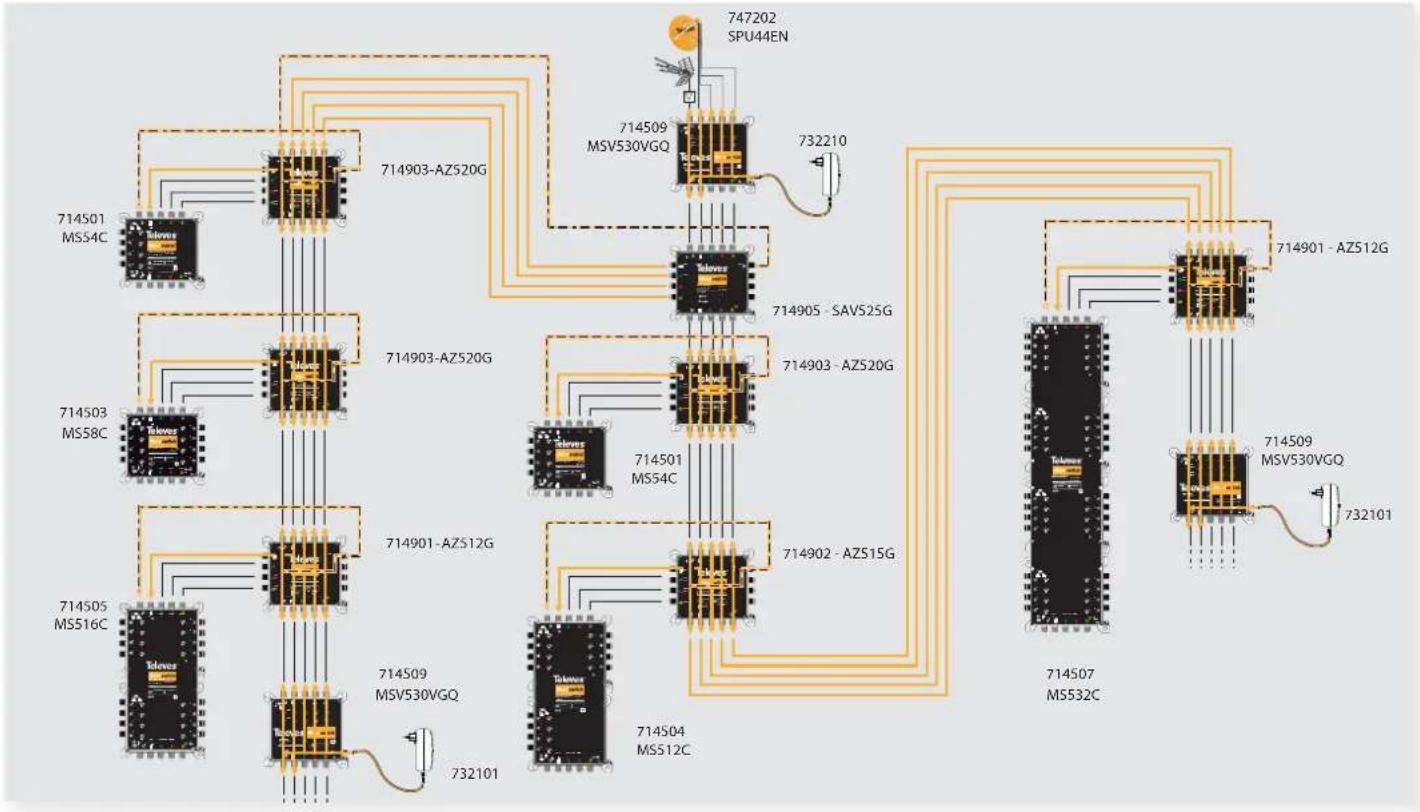

Exemples d'application Anwendungsbeispel 1

Pour que le système soit opérationnel MSW/LNB/ MRD, il faut au moins un recepteur en fonctionnement.

Exemple d'application

Anwendungsbeispel

P#UUB

Modo de instalación

Installation mode

Tryb instalacji

Modo de instalacao Mode d'installation

• Ne pas obstruer les entrées de ventilation et laisser de l'espace autour de l'appareil.
• Ne pas placer l'appareil dans un environnement agressif, pres d'une source de chaleur ou dans un milieu fortement acide ou humide.
• Ne pas exposer l'appareil à des impacts mécaniques, chutes ou vibrations; il doit être protégé des éléments extérieurs (poussière, liquides, insectes...)
• Brancher l'appareil à une prise située à proximé et facilement accessible. Pour débrancher titer sur la prise et jamais sur le cable. Installation en fi xation murale.
• Ne jamais brancher l'appareil sur le secteur avant que tous les raccordements ne soient effuctués.
