Type de produit	Commutateur électronique multiswitch
Marque	Televes
Modèle	NevoSwitch 714504
Nombre d'entrées	5
Nombre de sorties utilisateur	4 (jusqu'à 32 selon référence)
Sorties de passage	5
Alimentation	12V DC via jack, polarité basse verticale, signal terrestre, ou sorties utilisateur (12-18V)
Système d'économie d'énergie	ECO : consommation nulle en absence d'usagers et d'alimentation locale
Fonctionnalités	Alimentation préamplificateurs, antennes BOSS, LNB ; contrôle individuel du niveau de sortie (sauf gamme QUAD)
Commutateurs de configuration	Switch 1 (sens courant TERR), Switch 2 (mode terminal/passage)
Compatibilité	LNB QUAD, cascadable avec commutateurs MSW
Installation	Fixation murale
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas obstruer les entrées de ventilation
Sécurité	Ne pas exposer à l'eau, à l'humidité excessive, aux sources de chaleur ; débrancher avant entretien

FOIRE AUX QUESTIONS - NevoSwitch 714504 TELEVES

Comment alimenter le NevoSwitch 714504 ?

L'appareil peut être alimenté via le jack d'alimentation (12V), par la polarité basse verticale (12Vdc), via l'entrée ou la sortie du signal terrestre, ou en envoyant 12 à 18V sur les connecteurs de sortie utilisateur. L'alimentation peut également transiter par les entrées/sorties TERR et V-LOW pour alimenter des préamplificateurs ou antennes BOSS.

Que faire si aucun usager n'est connecté ?

Le système ECO réduit alors la consommation à zéro (0A) à condition qu'il n'y ait pas d'alimentation locale. Pour voir le signal terrestre, au moins un usager doit être connecté pour alimenter le système.

Comment installer le commutateur en cascade ?

Pour cascader plusieurs commutateurs, utilisez les 5 sorties de passage. Placez des charges de 75 ohms sur les sorties de passage du dernier commutateur et configurez-le en commutateur terminal via le switch 2.

Quelle est la fonction du switch 1 ?

Le switch 1 permet de sélectionner le sens du courant passant sur l'entrée/sortie TERR. Cela est utile pour configurer le flux d'alimentation vers les préamplificateurs ou antennes BOSS.

Quelle est la fonction du switch 2 ?

Le switch 2 permet de définir le commutateur comme terminal (fin de cascade) ou en mode passage. En mode terminal, les sorties de passage sont chargées en 75 ohms ; en mode passage, le signal continue vers le commutateur suivant.

Comment connecter une antenne BOSS ou un préamplificateur ?

Ces éléments peuvent être alimentés par le 12Vdc qui transite par les entrées/sorties TERR et V-LOW. Activez le passage de courant via le switch correspondant sur l'amplificateur (si présent).

Le système ECO est-il actif par défaut ?

Oui, le système ECO est intégré et fonctionne automatiquement. Il réduit la consommation lorsque le nombre d'usagers connectés diminue. En l'absence totale d'usagers et d'alimentation locale, la consommation devient nulle.

Que faire des sorties de passage non utilisées ?

Les sorties de passage non utilisées doivent être terminées avec une charge de 75 ohms pour assurer un fonctionnement correct de l'installation. Cela évite les réflexions de signal.

Puis-je contrôler le niveau de signal pour chaque utilisateur ?

Oui, le NevoSwitch 714504 permet de contrôler individuellement le niveau de signal en sortie de chaque usager. Cette option n'est pas disponible sur la gamme QUAD.

Quelles précautions de sécurité observer lors de l'installation ?

Ne pas obstruer les entrées de ventilation, laisser de l'espace autour de l'appareil, éviter les environnements agressifs (chaleur, humidité, acides). Ne jamais brancher l'appareil sur le secteur avant d'avoir effectué tous les raccordements et utiliser une fixation murale adaptée.

MODE D'EMPLOI NevoSwitch 714504 TELEVES

Nouvelle gamme de commutateurs dotés de 5 entées et d'un certain nombre de sorties usageer (4 à 32 selon la référence). Il dispose également de 5 autres sorties de passage qui permetter d'installer en cascade plusieurs commutateurs et ainsi augmenter le nombre d'usagers total de l'installation.

Dispos des options d'alimentation suivantes :

• A travers le jack de l'alimentation (12V)
  -A travers la polarite basse verticale (12Vdc)
  -A travers l'entrée ou la sortie du signal terrestre
• En envoyant entre 12 et 18V sur les connecteurs de sortie usager

Le 12Vdc passage par les entrées/sorties TERR, V-LOW, l'alimentation des préamplifi cateurs, antennes BOSS, LNB ou autres éléments cascades.

Pour les références QUAD, le multiswitch générale des différentes combinaisons de tensions nécessaires à rendre les entrées SAT compatibles avec n'importe toute LNB QUAD.

Il est possible de selectionner le sens du passage courant de l'entrée/sorting TERR avec le switch 1.

Cette gamme incorpore le système ECO qui permet de réduire la consommation de l'installation des lors que le nombre d'usagers connectés diminue. Ainsi, la consommation devient nulle (0 A) dans le cas où aucun usager n'est connecté et qu'il n'existe pas d'alimentation locale. Dans ce cas de fi gure, pour pouvoir voir le signal terrestre, il est nécessaire qu'au moins un usager se connecte au système pour l'alimenter.

Pour un fonctionnement correct de l'installation, il est nécessaire de placer des charges 75 ohms sur les sorties de passage du dernier commutateur de la cascade et le confi gurer par le biais du switch 2 en tant que commu

tateur terminal.

Cela permet de contrôler individuellement le niveau de signal en sortie de chaque usager (option non disponible sur la gamme QUAD).

EN

Ces produits ont ete concus de maniere a pouvoir completer la gamme anterieure de MSW et ainsi pouvoir facilement augmenter le nombre d'usagers d'une installation en optimisant le signal de sortie pour chacun.

Sur les amplifi cateurs, moyennant un switch, il est possible d'activer/désactiver le passage courant pour alimentier les préamplifi cateurs, antennes BOSS etc...

EN

Signal de passage en mode cascadable ou charge en mode terminal.

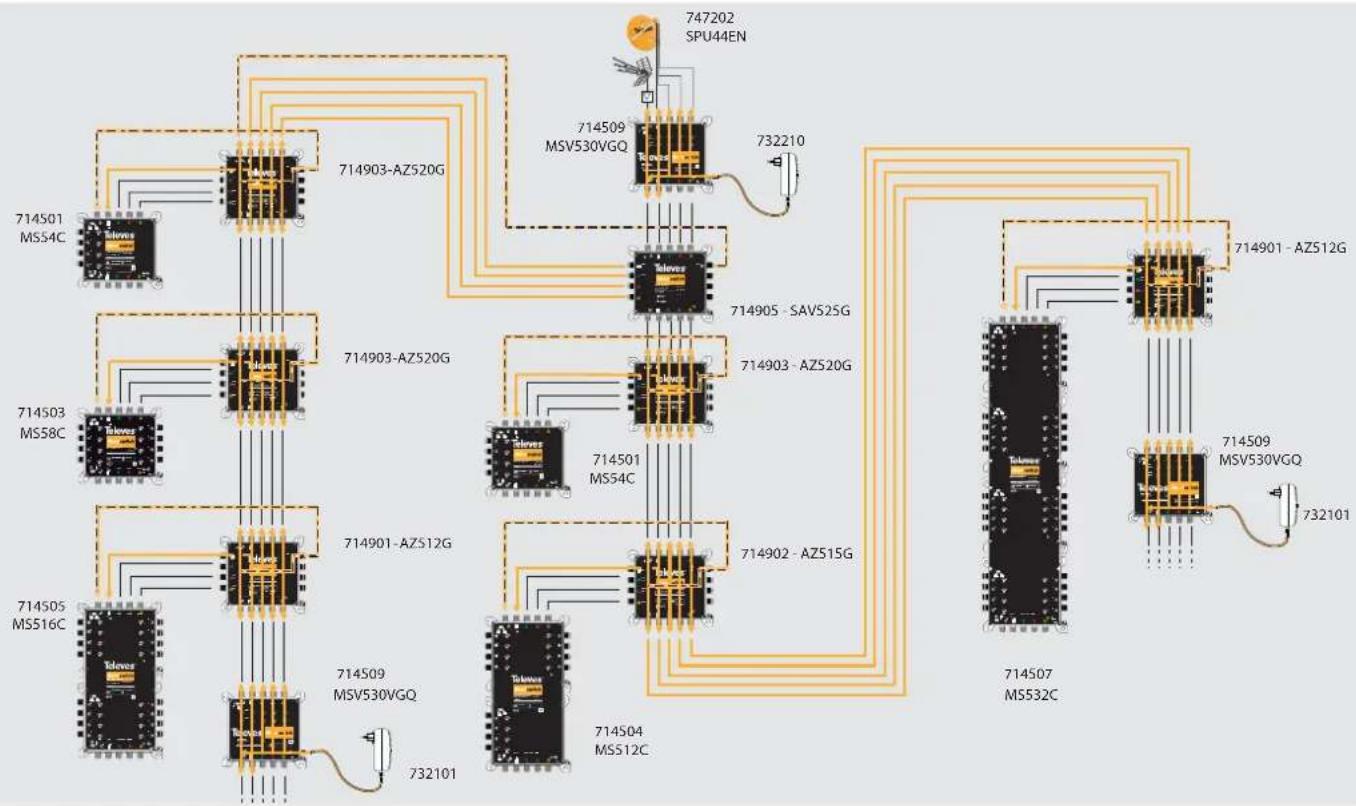

Exemples d'application Anwendungsbeispel 1

Pour que le système soit opérationnel MSW/LNB/ MRD, il faut au moins un recepteur en fonctionnement.

Exemple d'application

Anwendungsbeispel

P

Modo de instalación

Installation mode

Tryb instalacji

Modo de instalacao Mode d'installation

• Ne pas obstruer les entrées de ventilation et laisser de l'espace autour de l'appareil.
• Ne pas placer l'appareil dans un environnement agressif, pres d'une source de chaleur ou dans un milieu fortement acide ou humide.
• Ne pas exposer l'appareil à des impacts mécaniques, chutes ou vibrations; il doit être protégé des éléments extérieurs (poussière, liquides, insectes...)
• Brancher l'appareil à une prise située à proximé et facilement accessible. Pour débrancher titer sur la prise et jamais sur le cable. Installation en fi xation murale.
• Ne jamais brancher l'appareil sur le secteur avant que tous les raccordements ne soient effuctués.
