Star Flat 2.16 - Haut-parleur MAC AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur Hi-Fi automobile
Marque	MAC Audio
Modèle	Star Flat 2.16
Catégorie	Système de haut-parleurs 2 voies
Diamètre du haut-parleur grave	16,5 cm (6,5 pouces)
Diamètre du tweeter	2,5 cm (1 pouce)
Profondeur de montage	Environ 55 mm
Diamètre d'aimant	Environ 85 mm
Puissance nominale (RMS)	50 W
Puissance maximale	150 W
Impédance	4 ohms
Réponse en fréquence	50 Hz – 20 kHz
Sensibilité	90 dB
Matériau du cône	Polypropylène
Matériau du tweeter	Dôme en soie
Alimentation recommandée	Amplificateur externe ou autoradio
Garantie	3 ans
Accessoires inclus	Grille de protection, vis de montage, bague de montage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Fixation solide pour éviter tout déplacement
Pièces détachées et réparabilité	Contacter le distributeur ou le SAV MAC Audio

FOIRE AUX QUESTIONS - Star Flat 2.16 MAC AUDIO

Puis-je installer le Star Flat 2.16 dans n'importe quelle voiture ?

L'installation est possible dans la plupart des véhicules si le diamètre de montage (16,5 cm) et la profondeur (55 mm) sont compatibles. Utilisez la bague de montage fournie pour tracer la découpe.

Faut-il un amplificateur pour ce haut-parleur ?

Il est recommandé d'utiliser un amplificateur externe pour obtenir la meilleure qualité sonore et éviter les distorsions. Vous pouvez toutefois le brancher directement sur votre autoradio, mais la puissance sera limitée.

Quelle est l'impédance du Star Flat 2.16 ?

L'impédance est de 4 ohms, ce qui est standard pour les systèmes Hi-Fi automobiles.

Comment fixer le haut-parleur ?

Utilisez les vis fournies et fixez solidement le haut-parleur pour éviter tout glissement lors des accélérations ou freinages. Suivez le schéma de montage de la notice.

La grille de protection est-elle incluse ?

Oui, une grille de protection est fournie avec le kit. Son montage est décrit dans la notice (figure 4).

Quelle puissance puis-je envoyer à ce haut-parleur ?

La puissance RMS est de 50 W et la puissance maximale de 150 W. Veillez à ne pas dépasser ces valeurs pour éviter d'endommager le haut-parleur.

Le tweeter est-il orientable ?

Le tweeter du Star Flat 2.16 est monté sur une platine inclinable pour un meilleur positionnement sonore. Voir figure 3 de la notice.

Que faire si le haut-parleur ne rentre pas dans l'emplacement prévu ?

Vous pouvez l'installer dans la plage arrière ou utiliser des adaptateurs de montage. Assurez-vous que la profondeur de montage est suffisante.

Comment entretenir le haut-parleur ?

Nettoyez-le avec un chiffon doux et sec. Évitez les produits chimiques et l'humidité. Vérifiez régulièrement la fixation.

Que couvre la garantie de 3 ans ?

La garantie couvre les défauts de matériel et de fabrication. Elle ne couvre pas les dommages causés par une installation incorrecte, une surcharge ou une ouverture non autorisée.

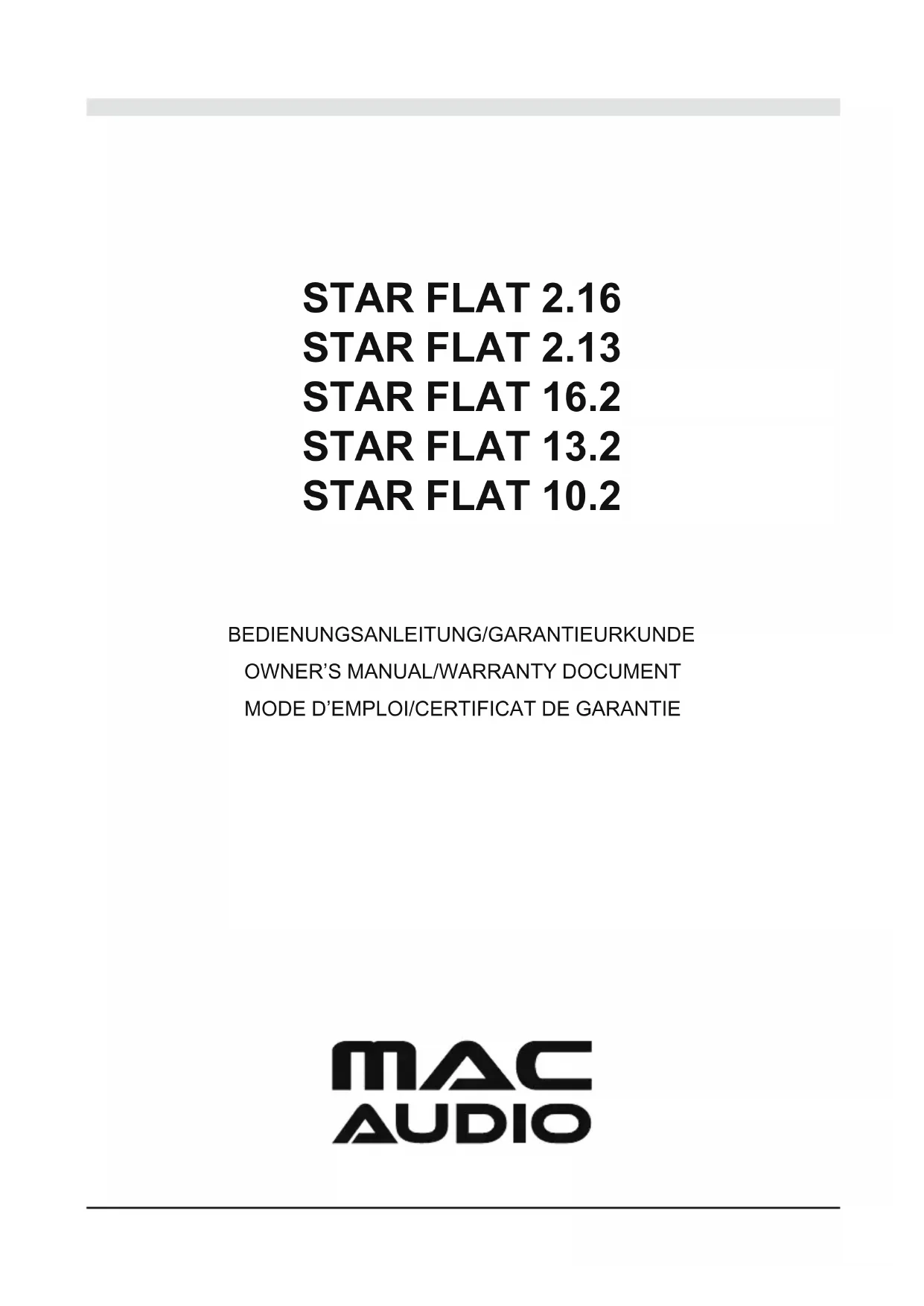

MODE D'EMPLOI Star Flat 2.16 MAC AUDIO

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

D 4

GB 4

F 5

NL 5

① 6

E 6

HU 7

S 7

RUS 8

CHN 9

J 9

Vous venez d'acquérir un MAC AUDIO pour Hi-Fi automobile et nous vous en félicitons.

Veuillez lire le mode d'emploi avec attention, afin que la fonction optimale et pure de l'appareil soit garantie (sous réserve des modifications techniques).

PLACEMENT ET FIXATION DU SYSTÈME DE HAUT-PARLEURS (FIG. 1)

Utilisez l'endroit de montage prévu à cet effet dans votre voiture. Au cas où les haut-parleurs n'y rentrent pas, vous pouvez les placer dans la plage arrière.

Figure 1

(1) Profondeur de montage
(2) Diamètre d'aimant

Figure 1A

(1) Dessiner la découpe de trou et les perçages à l'aide de la bague de montage
(2) Découper et percer

Fixez bien vos haut-parleurs afin qu'ils ne puissent pas glisser. Pour cela, utilisez les vis fournies. Des dommages causés par des changements soudains de vitesse (par ex. un freinage violent) ne sont pas couverts par notre garantie.

CONNEXION À LA RADIO / AMPLIFICATEUR (FIG. 2)

La connexion du système de haut-parleurs devrait être faite de préférence à un amplificateur de puissance externe. Celui-ci peut fournir la puissance électrique nécessaire et peut produire des réserves de dynamique correspondantes. Dans le mode d'emploi qui correspond, vous trouverez aussi le diagramme de connexion pour le système de haut-parleurs, fait sur mesure.

Au cas où vous ne disposez pas d'un amplificateur de puissance, vous pouvez connecter directement les haut-parleurs à la radio. Ici aussi, vous trouverez un diagramme de connexion dans le mode d'emploi correspondant.

Veuillez s'il vous plaît considérer le fait que dans ce cas, seulement des réserves de dynamique conditionnelles sont disponibles. Des puissances trop faibles en liaison avec des distorsions élevées, peuvent détruire vos haut-parleurs.

MONTAGE DU HAUT-PARLEUR D'AIGUS (STAR FLAT 2.16 / 2.13) (FIG. 3)

MONTAGE DE LA GRILLE DE PROTECTION (FIG. 4)

GEACHTE KLANT,

Vouz avez bien choisi et êtes le propriétaire heureux d'un produit MAC AUDIO. Les produits MAC AUDIO ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 3 ans de garantie sur tous les produits MAC AUDIO.

Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficulés avec votre appareil MAC AUDIO veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.

4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que: • l'appareil soit expédié dans son ermballage d'origine, • la carte de contrôle dûment remplie soit jointe, • le bon d'achat soit joint.

5. Ne sont pas compris dans la garantie: • Matériel d'eclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.

- Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.

GARANTIEKARTE WARRANTY CARD

Typ/Type
