Marque	MAC AUDIO
Modèle	BLK 10.2
Type de produit	Système de haut-parleurs 2 voies (composants)
Diamètre du haut-parleur de graves	16 cm (6,5 pouces)
Profondeur de montage	62 mm
Diamètre de l'aimant	85 mm
Puissance RMS	50 W
Puissance maximale	150 W
Impédance	4 ohms
Sensibilité	92 dB (1W/1m)
Réponse en fréquence	50 Hz - 20 kHz
Alimentation	12 V (via autoradio ou amplificateur externe)
Fonctions principales	Système 2 voies avec tweeter à dôme, filtre passif intégré, protection Polyswitch pour le tweeter
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les produits chimiques.
Sécurité	Ne pas dépasser la puissance nominale, respecter la polarité, éviter les courts-circuits.
Pièces détachées et réparabilité	Tweeter, filtre, grille de protection disponibles. Réparation par le SAV agréé.
Garantie	3 ans (pour le premier propriétaire)
Informations générales	Marque allemande MAC AUDIO, spécialiste du son automobile. Modèle BLK 10.2.

FOIRE AUX QUESTIONS - BLK 10.2 MAC AUDIO

Quel est le type de haut-parleur BLK 10.2 ?

Le BLK 10.2 est un système de haut-parleurs 2 voies de type composants, comprenant un haut-parleur de graves et un tweeter séparé.

Où installer les haut-parleurs BLK 10.2 dans ma voiture ?

Vous pouvez les installer dans les emplacements d'origine prévus dans votre voiture, ou dans la plage arrière. Utilisez les vis fournies pour une fixation solide.

Comment connecter le BLK 10.2 à mon autoradio ?

Connectez le système à votre autoradio ou à un amplificateur externe en respectant les polarités. Utilisez le schéma de connexion fourni dans le manuel de votre amplificateur.

Que faire si le tweeter ne fonctionne plus ?

Le tweeter est protégé par un Polyswitch. En cas de surcharge, il coupe le son. Réduisez le volume et attendez quelques minutes qu'il refroidisse. Le tweeter reviendra automatiquement.

Puis-je utiliser le BLK 10.2 sans amplificateur externe ?

Oui, vous pouvez le connecter directement à un autoradio. Cependant, la puissance sera limitée et une distorsion excessive peut endommager les haut-parleurs. Un amplificateur est recommandé.

Quelle est la profondeur de montage des haut-parleurs ?

La profondeur de montage est d'environ 62 mm. Vérifiez l'espace disponible dans votre véhicule avant l'installation.

Comment nettoyer les haut-parleurs BLK 10.2 ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez pas de produits liquides ou abrasifs qui pourraient endommager la membrane.

Quelle est la garantie du BLK 10.2 ?

La garantie est de 3 ans pour le premier propriétaire, à compter de la date d'achat. Elle couvre les défauts de matériel et de fabrication.

Le kit est-il livré avec une grille de protection ?

Oui, une grille de protection est incluse pour protéger le haut-parleur. Installez-la conformément aux instructions de la figure 4 du manuel.

Puis-je obtenir des pièces détachées pour le BLK 10.2 ?

Oui, des pièces comme le tweeter, le filtre et la grille sont disponibles auprès du service après-vente MAC AUDIO. Contactez votre revendeur pour les commander.

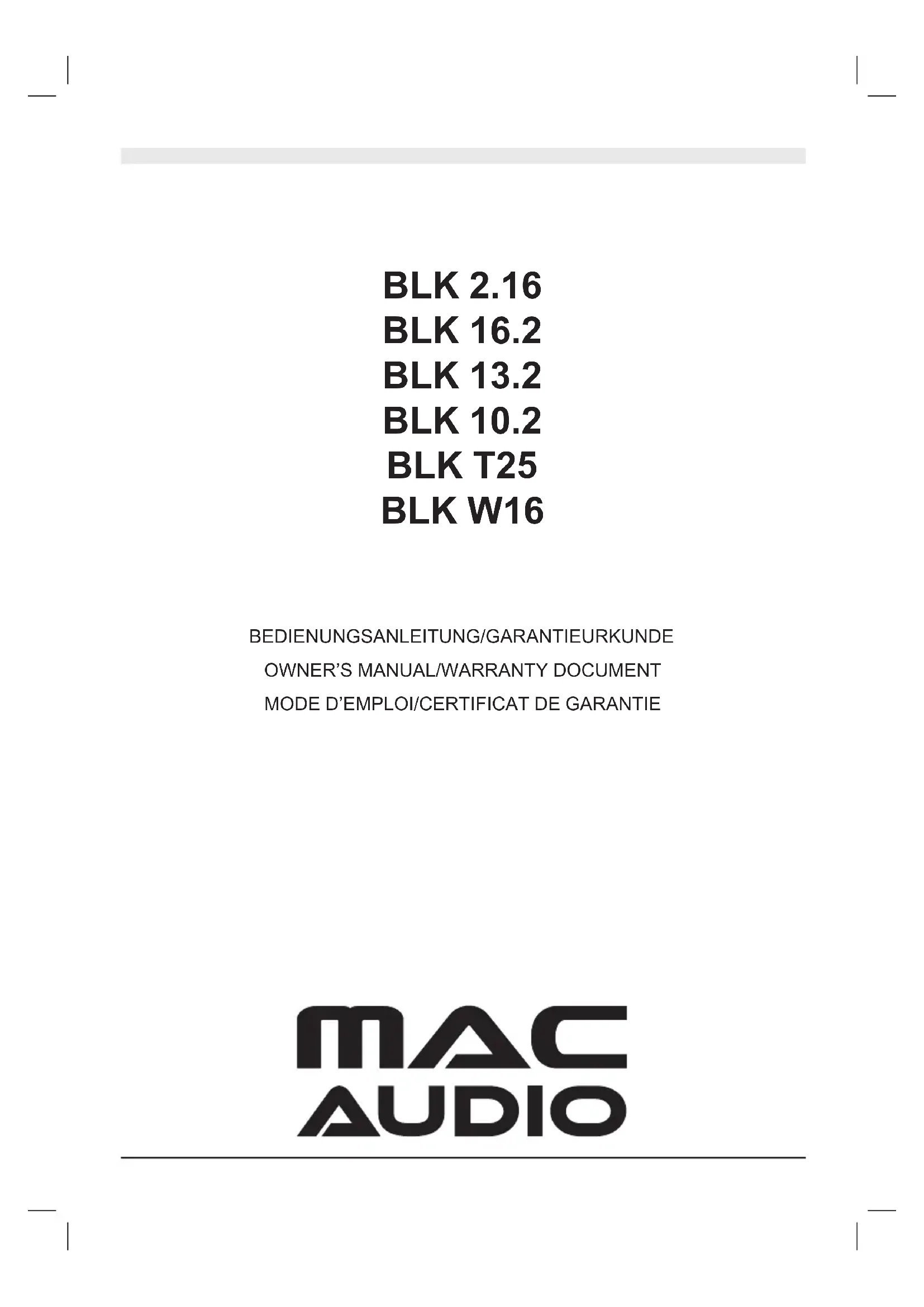

MODE D'EMPLOI BLK 10.2 MAC AUDIO

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

D 3

GB 4

F 5

NL 6

① 7

E 8

HU 9

⑤ 10

RUS 11

CHN 12

J 13

14Technische

15Abbildunge

D

Vous venez d'acquérir un MAC AUDIO pour Hi-Fi automobile et nous vous en félicitons.

Veuillez lire le mode d'emploi avec attention, afin que la fonction optimale et pure de l'appareil soit garantie (sous réserve des modifications techniques).

PLACEMENT ET FIXATION DU SYSTÈME DE HAUT-PARLEURS (FIG. 1)

Utilisez l'endroit de montage prévu à cet effet dans votre voiture. Au cas où les haut-parleurs n'y rentrent pas, vous pouvez les placer dans la plage arrière.

Figure 1

(1) Profondeur de montage
(2) Diamètre d'aimant

Figure 1A

(1) Dessiner la découpe de trou et les perçages à l'aide de la bague de montage
(2) Découper et percer

Fixez bien vos haut-parleurs afin qu'ils ne puissent pas glisser. Pour cela, utilisez les vis fournies. Des dommages causés par des changements soudains de vitesse (par ex. un freinage violent) ne sont pas couverts par notre garantie.

CONNEXION À LA RADIO / AMPLIFICATEUR (FIG. 2)

La connexion du système de haut-parleurs devrait être faite de préférence à un amplificateur de puissance externe. Celui-ci peut fournir la puissance électrique nécessaire et peut produire des réserves de dynamique correspondantes. Dans le mode d'emploi qui correspond, vous trouverez aussi le diagramme de connexion pour le système de haut-parleurs, fait sur mesure.

Au cas où vous ne disposez pas d'un amplificateur de puissance, vous pouvez connecter directement les haut-parleurs à la radio. Ici aussi, vous trouverez un diagramme de connexion dans le mode d'emploi correspondant.

Veuillez s'il vous plaît considérer le fait que dans ce cas, seulement des réserves de dynamique conditionnelles sont disponibles. Des puissances trop faibles en liaison avec des distorsions élevées, peuvent détruire vos haut-parleurs.

POLYSWITCH PROTECTION HAUTE FRÉQUENCE (BLK 2.16)

Dans le filtre répartiteur du haut-parleur de sons aigus de votre BLK, un élément de protection a été intégré. En cas de surcharge, il augmente son impédance et réduit le courant passant par le haut-parleur d'aigus. Au cas où le haut-parleur d'aigus s'éteint, veuillez s'il vous plaît réduire le volume et attendez un moment. Après le refroidissement de l'élément de protection, le haut-parleur d'aigus s'allume et est de nouveau opérationnel.

MONTAGE DU HAUT-PARLEUR D'AIGUS (BLK 2.16/T25) (FIG. 3)

La connexion des haut-parleurs de sons aigus doit être faite en parallèle avec les entrées de votre système de haut-parleurs. Un filtre répartiteur supplémentaire n'est pas nécessaire.

MONTAGE DE LA GRILLE DE PROTECTION (FIG. 4)

GEACHTE KLANT,

Vouz avez bien choisi et êtes le propriétaire heureux d'un produit MAC AUDIO. Les produits MAC AUDIO ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 3 ans de garantie sur tous les produits MAC AUDIO.

Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficulés avec votre appareil MAC AUDIO veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.
4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que: • l'appareil soit expédié dans son ermballage d'origine, • le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie: • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. • Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.

GARANTIEKARTE WARRANTY CARD

Typ/Type
