Star Flat 13.2 - Haut-parleur MAC AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur 2 voies pour voiture
Marque	MAC AUDIO
Modèle	Star Flat 13.2
Diamètre du woofer	13 cm
Tweeter	Modèle Star Flat 2.16 ou 2.13 (montage séparé)
Impédance	4 ohms
Puissance admissible (RMS)	50 W
Puissance crête	150 W
Sensibilité	90 dB
Réponse en fréquence	50 Hz - 20 kHz
Garantie	3 ans
Accessoires fournis	Vis, grille de protection, bague de montage
Utilisation	Installation dans véhicule
Connexion	Autoradio ou amplificateur externe
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas exposer à l'humidité, respecter la puissance nominale
Pièces détachées	Grille de protection, vis de montage

FOIRE AUX QUESTIONS - Star Flat 13.2 MAC AUDIO

Comment installer le système de haut-parleurs Star Flat 13.2 ?

Utilisez l'emplacement de montage prévu dans votre véhicule. Si les haut-parleurs ne rentrent pas, vous pouvez les placer dans la plage arrière. Fixez-les solidement avec les vis fournies pour éviter tout déplacement lors de freinages brusques. Consultez la figure 1 pour les dimensions de montage.

Puis-je connecter les haut-parleurs directement à mon autoradio ?

Oui, vous pouvez connecter directement les haut-parleurs à l'autoradio. Cependant, il est recommandé d'utiliser un amplificateur externe pour obtenir une meilleure dynamique et éviter les distorsions qui pourraient endommager les haut-parleurs.

Que faire si les haut-parleurs ne rentrent pas dans l'emplacement prévu ?

Si les dimensions ne correspondent pas à l'emplacement d'origine, vous pouvez installer les haut-parleurs dans la plage arrière du véhicule. Assurez-vous de découper et percer correctement en utilisant la bague de montage comme gabarit (figure 1A).

Comment monter le tweeter (Star Flat 2.16 / 2.13) ?

Le tweeter se monte séparément. Suivez les instructions de la figure 3 pour le placement et la fixation. Généralement, il peut être encastré dans le tableau de bord ou fixé en surface. Assurez-vous que le câblage est correct.

Comment fixer la grille de protection ?

La grille de protection se monte après l'installation du haut-parleur. Référez-vous à la figure 4 du manuel. Généralement, elle s'enclenche ou se visse sur le pourtour du haut-parleur pour protéger le cône.

Quelle est la durée de garantie du Star Flat 13.2 ?

La garantie est de 3 ans à compter de la date d'achat, valable uniquement pour le premier propriétaire. Elle couvre les défauts de matériel et de fabrication. Les dommages dus à une mauvaise installation ou à une surcharge ne sont pas couverts.

Que faire en cas de problème avec mes haut-parleurs ?

Contactez d'abord votre distributeur. Si celui-ci décide de retourner l'appareil, expédiez-le dans son emballage d'origine avec la carte de garantie dûment remplie et le bon d'achat. Les réparations non autorisées annulent la garantie.

Puis-je utiliser un amplificateur externe avec ce système ?

Oui, il est fortement recommandé d'utiliser un amplificateur de puissance externe pour fournir la puissance nécessaire et garantir une bonne dynamique. Consultez le mode d'emploi de l'amplificateur pour le schéma de connexion adapté.

Comment éviter d'endommager les haut-parleurs ?

Évitez de les alimenter avec une puissance trop faible associée à des distorsions élevées, car cela peut détruire les haut-parleurs. Respectez la puissance nominale et utilisez un ampli adapté. Ne les exposez pas à l'humidité.

Où trouver le schéma de connexion détaillé ?

Le schéma de connexion se trouve dans le mode d'emploi de votre autoradio ou amplificateur. Le manuel du haut-parleur fournit des instructions générales ; pour un câblage précis, référez-vous au document correspondant à votre source audio.

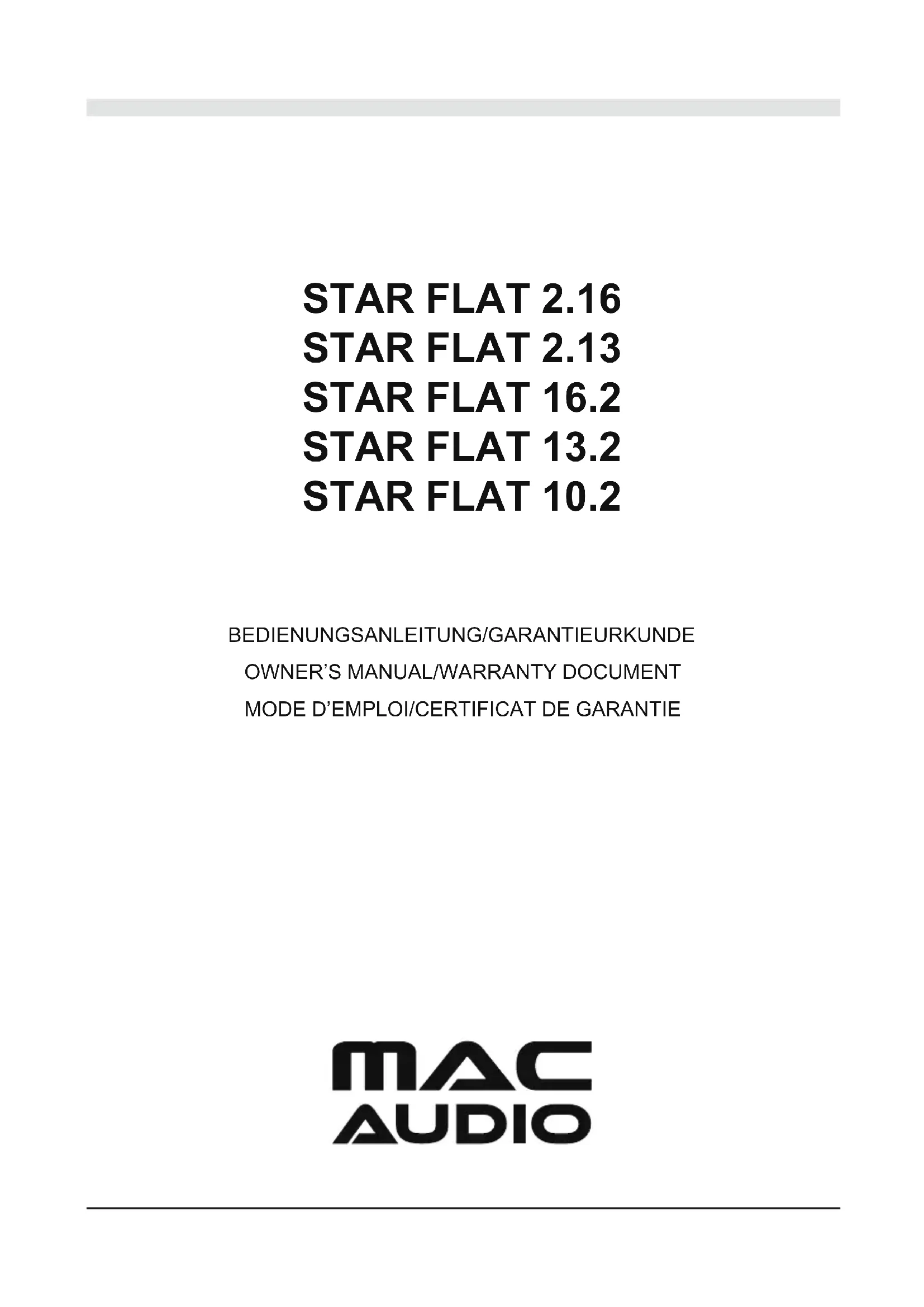

MODE D'EMPLOI Star Flat 13.2 MAC AUDIO

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

D 4

GB 4

F 5

NL 5

① 6

E 6

HU 7

S 7

RUS 8

CHN 9

J 9

Vous venez d'acquérir un MAC AUDIO pour Hi-Fi automobile et nous vous en félicitons.

Veuillez lire le mode d'emploi avec attention, afin que la fonction optimale et pure de l'appareil soit garantie (sous réserve des modifications techniques).

PLACEMENT ET FIXATION DU SYSTÈME DE HAUT-PARLEURS (FIG. 1)

Utilisez l'endroit de montage prévu à cet effet dans votre voiture. Au cas où les haut-parleurs n'y rentrent pas, vous pouvez les placer dans la plage arrière.

Figure 1

(1) Profondeur de montage
(2) Diamètre d'aimant

Figure 1A

(1) Dessiner la découpe de trou et les perçages à l'aide de la bague de montage
(2) Découper et percer

Fixez bien vos haut-parleurs afin qu'ils ne puissent pas glisser. Pour cela, utilisez les vis fournies. Des dommages causés par des changements soudains de vitesse (par ex. un freinage violent) ne sont pas couverts par notre garantie.

CONNEXION À LA RADIO / AMPLIFICATEUR (FIG. 2)

La connexion du système de haut-parleurs devrait être faite de préférence à un amplificateur de puissance externe. Celui-ci peut fournir la puissance électrique nécessaire et peut produire des réserves de dynamique correspondantes. Dans le mode d'emploi qui correspond, vous trouverez aussi le diagramme de connexion pour le système de haut-parleurs, fait sur mesure.

Au cas où vous ne disposez pas d'un amplificateur de puissance, vous pouvez connecter directement les haut-parleurs à la radio. Ici aussi, vous trouverez un diagramme de connexion dans le mode d'emploi correspondant.

Veuillez s'il vous plaît considérer le fait que dans ce cas, seulement des réserves de dynamique conditionnelles sont disponibles. Des puissances trop faibles en liaison avec des distorsions élevées, peuvent détruire vos haut-parleurs.

MONTAGE DU HAUT-PARLEUR D'AIGUS (STAR FLAT 2.16 / 2.13) (FIG. 3)

MONTAGE DE LA GRILLE DE PROTECTION (FIG. 4)

GEACHTE KLANT,

Vouz avez bien choisi et êtes le propriétaire heureux d'un produit MAC AUDIO. Les produits MAC AUDIO ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 3 ans de garantie sur tous les produits MAC AUDIO.

Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficulés avec votre appareil MAC AUDIO veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.

4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que: • l'appareil soit expédié dans son ermballage d'origine, • la carte de contrôle dûment remplie soit jointe, • le bon d'achat soit joint.

5. Ne sont pas compris dans la garantie: • Matériel d'eclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.

- Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.

GARANTIEKARTE WARRANTY CARD

Typ/Type
