NTS2 oscilloscope kit - Equipement DJ KORG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit oscilloscope numérique multifonction
Marque	Korg
Modèle	NTS-2 Nu:Tekt
Dimensions (L x P x H)	129 x 78 x 39 mm
Poids	130 g
Alimentation	USB 5 V / 550 mA (bus USB) ou 2 piles AAA (alcalines 1,5 V ou NiMH 1,2 V)
Consommation électrique	400 mA max.
Écran	LCD RGB 2,8 pouces
Fonctions principales	Oscilloscope, générateur de fonctions, analyseur de spectre FFT, accordeur
Entrées	2 x mini-jack TRS 3,5 mm (INPUT 1, 2) + 2 x mini-jack TRS 3,5 mm (THRU 1, 2)
Sorties	2 x mini-jack TS 3,5 mm (OUTPUT 1, 2)
Impédance d’entrée	1 MΩ typique
Tension d’entrée max.	-10 V à +10 V
Impédance de sortie	47 Ω typique
Tension de sortie max.	-5 V à +5 V
Plage verticale oscilloscope	10 mV à 10 V/division
Plage horizontale oscilloscope	50 µs à 1 s/division
Plage de fréquence générateur	0,01 Hz à 10 kHz (mode Hz, Note ou BPM)
Niveau de sortie générateur	10 Vpp max. (commutable V/dB)
Plage FFT	0 Hz à 20 kHz
Plage accordeur	E0 (20,60 Hz) à G8 (6272 Hz)
Précision accordeur	± 0,1 cent
Hauteur de référence	La = 440 Hz (réglable 410 à 480 Hz)
Accessoires fournis	Câble USB, instructions de montage
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Utiliser uniquement l’adaptateur USB recommandé (5 V, 550 mA). Ne pas exposer à l’humidité ou à des températures extrêmes.
Pièces détachées / Réparabilité	Kit de montage électronique. Aucune pièce détachée disponible séparément. Réparation par un technicien qualifié.

FOIRE AUX QUESTIONS - NTS2 oscilloscope kit KORG

Comment allumer et éteindre le NTS-2 ?

Maintenez le bouton d’alimentation enfoncé pendant environ une seconde pour mettre sous tension. Pour éteindre, maintenez le même bouton enfoncé pendant environ une seconde.

Quels modes de fonctionnement sont disponibles ?

Cinq modes : oscilloscope (SCOPE), générateur de fonctions (WAVE), analyseur de spectre (FFT), accordeur (TUNER) et global (GLOBAL). Vous changez de mode en appuyant sur le bouton MODE.

Comment désactiver la mise hors tension automatique ?

Passez en mode global en appuyant sur le bouton MODE. Appuyez plusieurs fois sur le bouton 4 (SETTINGS) pour sélectionner "Auto Power Off (USB)" ou "Auto Power Off (Battery)", puis tournez la commande de valeur sur "infinite".

Quels types de piles puis-je utiliser ?

Vous pouvez utiliser deux piles AAA alcalines (1,5 V) ou NiMH rechargeables (1,2 V). Sélectionnez le type de piles dans le menu global (Power - Battery Type).

Comment utiliser le générateur de fonctions ?

Sélectionnez le mode WAVE avec le bouton MODE. Utilisez les boutons 1 et 3 pour choisir la catégorie (oscillateur, LFO, bruit, pulsation, enveloppe) et les boutons 2 et 4 pour éditer les paramètres. Le bouton START/STOP active la sortie.

Comment accorder un synthétiseur analogique avec le NTS-2 ?

Passez en mode TUNER. Sélectionnez l’entrée avec le bouton 2. Réglez la hauteur de référence avec le bouton 3 (CALIB). L’affichage indique si la note est juste (aiguille centrée).

Que faire si l’oscilloscope n’affiche aucun signal ?

Vérifiez que le signal d’entrée est bien connecté à une prise INPUT. Assurez-vous que le mode SCOPE est actif et que le paramètre DISPLAY est réglé sur la bonne entrée. Vérifiez également les réglages de niveau vertical et de déclenchement.

Puis-je utiliser le NTS-2 avec un adaptateur secteur non Korg ?

Oui, tout adaptateur secteur conforme à la norme USB 2.0 fournissant 5 V CC et au moins 550 mA peut être utilisé. Utilisez exclusivement le câble USB fourni.

Comment régler la luminosité de l’écran ?

En mode global, sélectionnez Display - Brightness avec le bouton 2, puis tournez la commande de valeur pour régler de 0 à 100 %.

Quelles sont les formes d’onde disponibles dans le générateur de fonctions ?

Pour la catégorie Oscillator : sinusoïde, carrée, triangulaire, dents de scie (montante et descendante). Pour LFO : mêmes formes. Pour Noise : bruit blanc ou rose. Pour Pulse : positive ou négative. Pour Envelope : linéaire ou exponentielle.

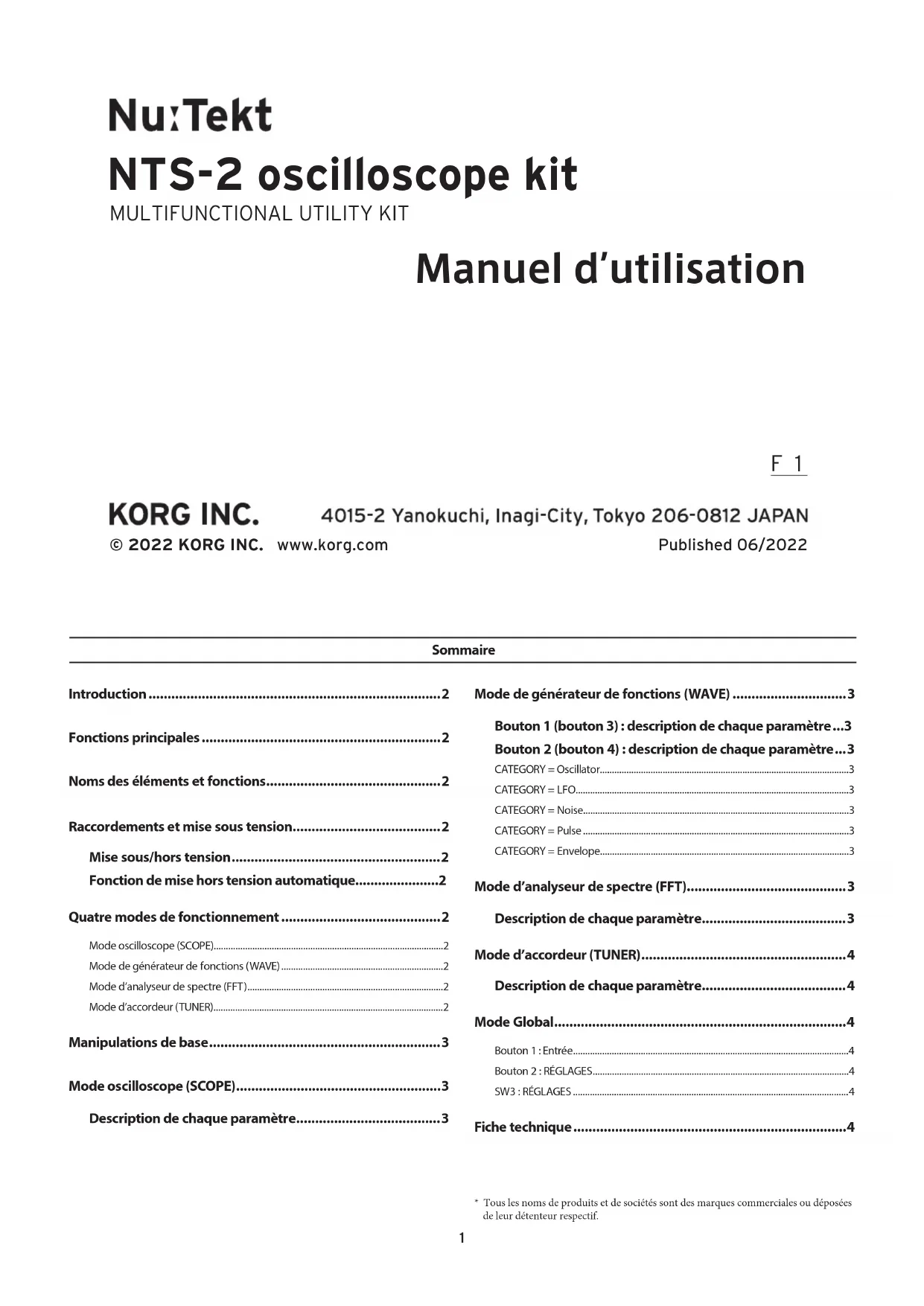

MODE D'EMPLOI NTS2 oscilloscope kit KORG

Manuel d'utilisation

F 1

KORG INC.

© 2022 KORG INC.

4015-2 Yanokuchi, Inagi-City, Tokyo 206-0812 JAPAN

www.korg.com

Published 06/2022

Sommaire

Introduction 2

Fonctions principales 2

Noms des éléments et fonctions 2

Raccordements et mise sous tension. 2

Mise sous/hors tension. 2

Fonction de mise hors tension automatique. 2

Quatre modes de fonctionnement 2

Mode oscilloscope (SCOPE). 2

Mode de générateur de fonctions (WAVE) 2

Mode d'analyseur de spectre (FFT) 2

Mode d'accordeur (TUNER). 2

Manipulations de base 3

Mode oscilloscope (SCOPE) 3

Description de chaque paramètre. 3

Mode de générateur de fonctions (WAVE) 3

Bouton 1 (bouton 3): description de chaque paramètre...3

Bouton 2 (bouton 4): description de chaque paramètre...3

CATEGORY = Oscillator. 3

CATEGORY = LFO. 3

CATEGORY = Noise. 3

CATEGORY = Pulse 3

CATEGORY = Envelope. 3

Mode d'analyseur de spectre (FFT) 3

Description de chaque paramètre. 3

Mode d'accordeur (TUNER) 4

Description de chaque paramètre 4

Mode Global. 4

Bouton 1:Entrée. 4

Bouton 2: RÉGLAGES. 4

SW3: RÉGLAGES 4

Fiche technique. 4

• Tous les noms de produits et de sociétés sont des marques commerciales ou déposées de leur détenteur respectif.

Fr

Introduction

Nous vous remercions d'avoircision le kit utilise multifonction pour le kit d'oscilloscope Nu:Tekt NTS-2. Afin de pouvoir exploiter au mieux toutes les possibilités offertes par ce produit, veillez dire attentivement ce manuel.

Fonctions principales

Ce produit est un kit de montage permettant de construire un oscilloscope numé-rique. Cet oscilloscope permet de visualiser les formes d'onde de signaux audio et les signaux CV, fait office d'analyseur de spectre et incorpore un accordeur pour l'accord de synthétiseurs analogiques, et permet de produit des signaux LFO, CV et autres via son générateur de fonctions.

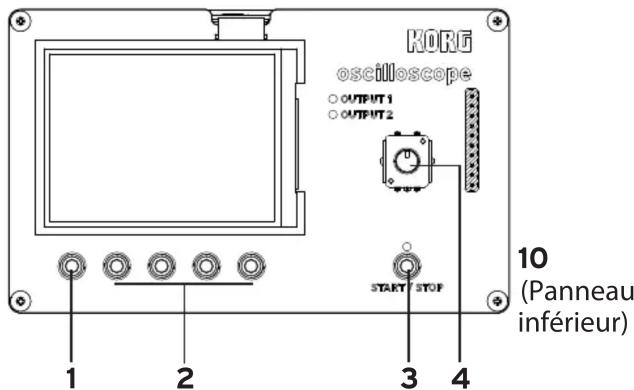

Noms des éléments et fonctions

1. Bouton de mode

Ce bouton permet de changer de mode de fonctionnement. Chaque pression du bouton change de mode de fonctionnement.

a. Oscilloscope (SCOPE)

b. Générateur de fonctions (WAVE)

c. Analyseur de spectre (FFT)

d. Accordeur (TUNER)

e. Global (GLOBAL)

2. Boutons 1~4

Les fonctions assignées à ces boutons changent selon le mode de fonctionnement.

3. Bouton START/STOP

Démarre et arrête la mesure. En mode de générateur de fonctions, ce bouton sert aussi à envoyer des formes d'onde à un dispositif externe.

4. Commande de valeur

Appuyez sur cette commande pour afficher un sous-menu, et tournez-la pour changer le réglage du paramètre sélectionné.

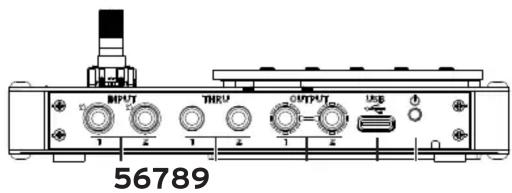

5. Prises INPUT 1, 2

Branchez un mini cable stéreo (ou mono) à cette prise pour envoyer à l'oscilloscope le signal à mesurer. Vous pouze ainsi contrôle le signal audio de votre instrument de musique ou transmettre un signal CV.

6. Prises THRU 1, 2

Ces prises servent de sortie Thru pour le signal reçu aux prises INPUT 1 et 2.

7. Prises OUTPUT 1, 2

Ces prises transmettent le signal du générateur de fonctions.

Reliez ces prises à un dispositif avec des cables à fiches minijack mono.

8. Port USB (de type C)

Branchez l'oscilloscope au port USB de toute ordinateur ou à un adaptateur secteur conforme USB (fournissant un courant continu (CC) de 5 V et 550 mA ou plus) disponible dans le commerce avec le cable USB fourni.

9. Bouton d'alimentation

Met l'oscilloscope sous/hors tension. Maintenez ce bouton enforcé pendant environ une seconde pour couper l'alimentation.

10. Compartment des piles

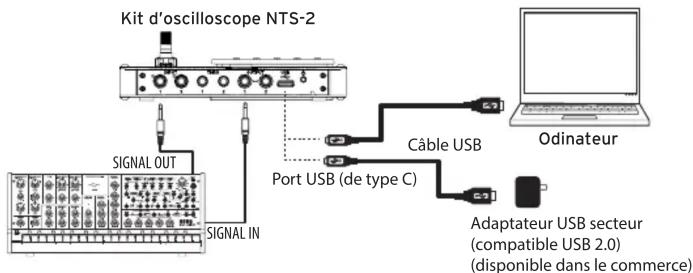

Raccordements et mise sous tension

Branchez l'oscilloscope au port USB de votre ordinateur ou à un adaptateur secteur conforme USB (fournissant un courant continu (CC) de 5 V et 550 mA ou plus) disponible dans le commerce avec le cable USB fourni.

Utilisez exclusivement le cable USB fourni.
Utilisez un cable USB d'une longueur maximum de 3m pour brancher des dispos-tifs à l'oscilloscope.
Veillez à utiliser un adaptateur secteur conforme à la norme USB 2.0. Il se pourrait que certains adaptateurs secteur compatibles USB ne fonctionnent pas correctement.

Mise sous/hors tension

Appliquez une longue pression sur le bouton d'alimentation pourmettre l'oscilloscope sous tension.

Appliquez à nouveau une longue pression sur le bouton d'alimentation pourmettre l'oscilloscope hors tension.

Fonction de mise hors tension automatique

La fonction de coupure automatique de l'alimentation du Nu:Tekt NTS-2 met automatiquement l'oscilloscope hors tension si vous n'utilise zi les boutons, ni la commande, etc. pendant une heures. La fonction de coupure automatique d'alimentation est activée à la sortie d'usine.

Vou puez désactiver cette fonction en effectuant les étapes ci-dessous.

1. Appuyez sur le bouton de mode pour passer en mode Global.
2. Appuyez sur le bouton 4 (SETTINGS: Power) plusieurs fois pour selectionner "Auto Power Off(USB)" ou "Auto Power Off(Battery)".
3. Choisissez "infinite" en tournant la commande de valeur.

Quatre modes de fonctionnement

Mode oscilloscope (SCOPE)

Permet de visualiser les formes d'onde d'un nombre maximum de quatre sources d'entrée. Les fonctions suivantes sont affectées aux boutons 1 4

1: DISPLAY: Sélectionne le signal d'entrée à afficher.
2: VERTICAL: Regle la plage d'affichage sur l'axe vertical (tension) de l'écran.
3: HORIZONTAL: Regle la plage d'affichage sur l'axe horizontal (temps) de l'écran.
4: TRIGGER: Déterminé quel changement du signal d'entrée actualise l'affchage.

Mode de générateur de fonctions (WAVE)

Avec ce mode, le signal est transmis aux prises OUTPUT 1 et 2. Ces sorties sont aussi utilisables quand un signal d'entrée est reçu par l'oscillateur. Vous pouvez utiliser le bouton START/STOP pour activer/désactiver la sortie de forme d'onde, produit une forme d'onde de façon continue en maintainant enforcé le bouton, ou encore générer un seul cycle de forme d'onde en,enfantant brievement le bouton. Les fonctions suivantes sont affectées aux boutons 1 4

1: CATEGORY : Sélectionne la forme d'onde pour la sortie OUTPUT 2, règle le niveau, etc.
2: EDIT: Configure dans le détaill les paramètres de la forme d'onde pour la sortie OUTPUT 2.
3: CATEGORY : Sélectionne la forme d'onde pour la sortie OUTPUT 1, règle le niveau, etc.
4: EDIT: Configure dans le détaill les paramètres de la forme d'onde pour la sortie OUTPUT 1.

Mode d'analyseur de spectre (FFT)

Ce mode permet d'analyser les caractéristiques de fréquence du signal d'entrée à l'aide d'un analyseur de spectre reposant sur un algorithme FFT (transformée de Fourier rapide). Les fonctions suivantes sont affectées aux boutons 1 4

1: INPUT : Sélectionne le signal d'entrée à afficher.
2: VERTICAL: Règle la plage d'affichage sur l'axe vertical (tension) de l'écran.
3: HORIZONTAL: Règle la plage d'affichage sur l'axe horizontal (temps) de l'écran.
4: TRIGGER: Déterminé quel changement du signal d'entrée actuilise l'affichage. En temps normal, ce paramètre est régèle sur AUTO.

Mode d'accordeur (TUNER)

Ce mode mesure la hauteur du signal d'entrée reçu de l'oscillateur d'un synthétiseur analogue ou d'une autre source. Vous avez le besoin entre un affichage de niveau horizontal et un affichage de niveau de type VU-metre. Les fonctions suivantes sont affectees aux boutons 1 4

1: DISPLAY: Sélectionne le mode d'affichage de l'accordeur.
2:INPUT:Selectionne le signal d'entree a mesurer.
3: CALIB: Augmente ou diminue la hauteur par rapport à la hauteur de référence (La=440 Hz). Vous pouvez régler la hauteur sur une plage de 410 à 480 Hz.
4: SCOPE: Active/curpe l'affichage d'oscilloscope.

Manipulations de base

1. Chaque fois que vous appuyez sur un des boutons 1 4 ,le paramètre suivant assigné au bouton en question est activé et apparait sur l'écran contextual.
2. Quand le parametre youlu est affiche, changez sa valeur avec la commande de valeur.
3. Chaque pression sur le bouton START/STOP démarre et arrêté alternatively la mesure.
   A Ce produit est un outil polyvalent concu pour etre utilise avec des instruments de musique. Ne l'utilisez jamais a toute autre fin, comme par exemple pour le calibrage d'outils de mesure, etc.

Mode oscilloscope (SCOPE)

Le mode oscilloscope mesure les signaux reçus des quatre sources d'entrée (INPUT 1, 2 L/R). Le paramètre VERTICAL définit la plage de tension pour l'axe vertical de l'écran. Ainsi, par exemple, le réglage "5V" affiche une tension de 5 V pour chaque repère de l'axe vertical. Le paramètre HORIZONTAL définit la plage de temps pour l'axe horizontal de l'écran. Le paramètre DISPLAY permet de selectionner les entreés affichées sur l'oscilloscope, d'afficher plusieurs entrées séparément ou empilées lesunes sur les autres, ou d'afficher deux entrées sous forme d'image pour comparer deux signaux différents. Pour comparer deux signaux,CHOISSEZ le même réglage pour l'axe horizontal et l'axe vertical. Le paramètre TRIGGER déterminé le moment auquel l'oscilloscope mesure le signal reçu.

Description de chaque paramètre

Bouton n°/NOM	Ecran	Commande enforcée	Valeur de commande
1: DISPLAY	Overlay	Mode 1 canal	1L, 1R, 2L, 2R
		Mode 2 canaux 1L-1R	1L-2L, 1R-2R, 2L-2R
		Mode 4 canaux ---
	Separate-2 Mode	de 2 canaux 1L-1R, 1L	2L, 1R-2R, 2L-2R
		Mode 4 canaux ---
	Separate-4 --- ---
	X-Y XY 1L-1R, 1	L-2L, 1R-2R, 2L-2R
		Superposition XY-TY	1L-1R, 1L-2L, 1R-2R, 2L-2R
2: VERTICAL 1L	Mode	d'entrée (DC↔AC)	Plage verticale : 10 mV~10 V/div (10 m, 20 m, 50 m, 0,1,0,2,0,5,1,2,5,10)
	1R
	2L
	2R
3: HORIZONTAL	Sec/Div	---	Plage horizontal : 50 us~1 s/div (50, 100, 200, 500, 1 m, 2 m, 5 m, 10 m, 20 m, 50 m, 100 m, 200 m, 500 m, 1)
	Position	Règle la position sur zéro	Change la position centrale
4: TRIGGER	Auto	Règle le niveau de déclenchement sur zéro	Réglage du niveau de déclenchement : -5,00 V~5,00 V (par pas de 0,01 V)
	Rise
	Fall
	Rise single
	Fall single
START/STOP	---	---	Oscilloscope RUN/STOP

• Boutons 1 4+ commande de valeur ( quand l'écran contextuel est affché): permettent d'editor le paramètre affché.
• Bouton 4 + commande de valeur : enforcer pour éditer l'objet du déclenchement.
• Bouton START/STOP : commande les fonctions RUN/STOP et la veille de mode Single.

Mode de générateur de fonctions (WAVE)

Ce mode permet de produit des signaux d'oscillateur/de bruit pouvant etraiteme comme des signaux audio, ou des signaux de LFO/pulsation/enveloppe pouvant etre traites comme des signaux CV. Les sorties OUTPUT 1 et 2 sont entierement independantes, ce qui permit de leur appliquer des catégories différentes.

Bouton 1 (bouton 3): description de chaque paramètre

Bouton n°/ NOM	Écran	Commande enfoncé	Valeur de commande
1 (3): CATEGORY	CATEGORY	---	Oscillateur
			LFO
			Bruit
			Pulsation
			Enveloppe
	VOLUME	Vpp ⇔ dBu	Réglage du niveau de sortie
	CYCLE MODE	---	Continu
			1 seule fois
			Enconcer
	INPUT MONITOR	---	Déactivé
			Entrée 1L
			Entrée 1R
			Entrée 2L
			Entrée 2R

Bouton 2 (bouton 4): description de chaque paramètre

CATEGORY = Oscillator

Bouton n°/ NOM	Écran	Commande enfonnée	Valeur de commande
2 : EDIT	WAVE TYPE	---	Sinusoïde, carrée, triangulaire, en dents de scie (montée), en dents de scie (descene)
	PITCH Fréquence	nce ↔ Note	0,01~10,00 kHz / C-0~G9
	SHAPE	Rôle Shape sur 50%	0~100%
	PHASE	Rôle Phase sur 0°	-180 ~ +180°

CATEGORY = LFO

Bouton n°/NOM	Écran	Commande enfonnée	Valeur de commande
2 : EDIT	WAVE TYPE	---	Sinusoïde, carrée, triangulaire, en dents de scie (montée), en dents de scie (descente)
	FREQUENCY	Fréquence ↔ BPM	0,01~10,00 kHz / 0,5~600,0 BPM
	DIRECTION	Règle Direction sur ±	-, ±, +
	PHASE	Règle Phase sur 0°	-180 ~ +180°

CATEGORY = Noise

Bouton n°/ NOM	Écran	Commande enforcée	Valeur de commande
2:EDIT	WAVE TYPE	---	Blanc, rose
	TIME	Période ↔ BPM	1 ms~10,0 s / 0,5~600,0 BPM
	---	---	---
	DUTY	Règle Duty sur 100%.	0~100%

CATEGORY = Pulse

Bouton n°/NOM	Écran	Commande enforcée	Valeur de commande
2:EDIT	WAVE TYPE	---	Positive, négative
	TIME	Période ⇌ BPM	1 ms~10,0 s / 0,5~600,0 BPM
	---	---	---
	DUTY Rôle Duty sur 50% 0~100%

CATEGORY = Envelope

Bouton n°/NOM	Écran	Commande enforcée	Valeur de commande
2 : EDIT	WAVE TYPE	---	Lineaire, exp.
	TIME	Période ↔ BPM	1 ms~10,0 s / 0,5~600,0 BPM
	SHAPE	Rôle Shape sur 50%	0~100%
	DUTY Rôle Duty sur 100% 0~100%

Mode d'analyseur de spectre (FFT)

Le mode d'analyseur de spectre utilise une fonction FFT (transformée de Fourier rapide) permettant de contrôler la forme d'onde de référence via un spectrogramme du signal d'entrée. Ce mode est utile pour localiser l'impact des effets d'un filtré ou des changements apportés à une forme d'onde dans les bandes de fréquence.

Description de chaque paramètre

Bouton n°/NOM Écran		Commande enforcée	Valeur de commande
1: INPUT	--	Mode d'entrée : AC↔DC	1L, 1R, 2L, 2R
2:VERTICAL	INPUT 1L	Mode d'entrée : AC↔DC	Plage verticale : 10 mV~10 V/div (10 m, 20 m, 50 m, 0,1, 0,2, 0,5, 1, 2, 5, 10)
	INPUT 1R
	INPUT 2L
	INPUT 2R
3: HORIZONTAL	Sec/Div	---	Plage de temps (50 us~1 s/div)
	Position	Règle la position sur zéro	Change la position centrale
	FFT Range	---	FFT Range max. (1 k~20 kHz)
	FFT Position	---	FFT Range min. (0~19 kHz)
4: TRIGGER	AUTO, Rise, Fall	Règle le niveau de déclenchement sur zéro	Réglage du niveau de déclenchement : -5,00 V~5,00 V (par pas de 0,01 V)
START/STOP	-	-	FFT RUN/STOP

• Boutons 1 4+ commande de valeur (quand l'écran contextuel est affché): permettent d'editor le paramètre affché.
• Bouton START/STOP : commande les fonctions RUN/STOP et la voille de mode Single.

Mode d'accordeur (TUNER)

Accordez un des quatre signaux d'entrée avec le mode d'accordeur. Vous ave le besoin entre un affichage de niveau horizontal et un affichage de niveau de type VU-metre.

DISP:NEEDLE

DISP: METER

Vous pouvez régler la hauteur de référence sur une valeur autre que 440Hz (aussi appelée "hauteur de concert", soit une plage du Do Médian au La inférieur). Cette fonction permet d'accorder simultanément plusieurs oscillateurs en transmettant la même hauteur (note) et en ajustant la hauteur tout en surveillant l'affiche.

Description de chaque paramètre

Bouton n°/NOM	Écran Commande	enfoncée Valeur de co	mmande
1: DISP	NEEDLE	-----
	METER
2: INPUT	INPUT 1L ----
	INPUT 1R ----
	INPUT 2L ----
	INPUT 2R ----
	INPUT 1L INPUT 1R	----
	INPUT 2L INPUT 2R	----
3: CALIB	---	Règle CALIB sur 440 Hz	A4 CALIB (410~480 Hz)
4: SCOPE	SCOPE VIEW activé, désactivé	----

• Les réglages de plage verticale et de plage horizontally pour l'affichage d'oscilloscope sont configurable en mode oscilloscope.

Mode Global

Sert à configurer le fonctionnement général de l'oscilloscope.

1:Entree

Paramètre Affichage Remarques
Scope Trigger		INPUT 1L, INPUT 1R, INPUT 2L, INPUT 2R	Détermine le déclenchement en mode oscilloscope.
INPUT 1L	Coupling DC, AC		Rôle le couplage du signal d'entrée. Quand ce paramètre est régèle sur le mode "AC", le signal CC est coupé.
	Filter	Off, On
INPUT 1R	Coupling DC, AC
	Filter	Off, On
INPUT 2L	Coupling DC, AC		Réduit le bruit de haute fréquence inclus dans le signal d'entrée.
	Filter	Off, On
INPUT 2R	Coupling DC, AC
	Filter	Off, On

2:RéGLAGES

Paramètre		Affichage	Remarques
Display	Brightness	0, 10, 20, ...80, 90, 100%	Règile la luminosité de l'écran.
	Off time (USB)	1 min, 5 min, 10 min, 15 min, infinite	Détermine le décali avant la désac-tivation de l'écran quand l'oscillos-cope est alimenté via USB.
	Off time (Battery)	1 min, 5 min, 10 min, 15 min, infinite	Détermine le décali avant la désac-tivation de l'écran quand l'oscillos-cope est alimenté sur piles.
	Popup disp	Off, On	Active ou désactive l'affichage des écrans contextuels (en plus des écrans principaux).
	Scope slow mode	Fixed, Scroll	Détermine la méthode d'affichage du mode oscilloscope, lorsque "Sec/Div" est régé sur une unité de 100 ms ou plus.AVEC le réglage "Fixed", l'affichage est rafraîchi quand le signal est affché jusqu'au bord croit de l'écran, et le signal est à nouveau affché depuis la gauche.AVEC le réglage "Scroll", le signaldéfile vers la gauche et est affché quand l'affichage atteint la posi-tion définie via "Position". (Pour afficher le signal sur l'entiérétéde l'écran, déplacez "Position{jusqu'au bord croit.)

3:RéGLAGES

Paramètre		Affichage	Remarques
Power	Battery Type	Alkaline, Ni-MH	Sélectionne le type de piles.
	Auto Power Off (USB)	5 min, 15 min, 30 min, 1 hour, ininfinite	Règle le décali avant l'activation de la coupure automatique d'alimentation quand l'unité est alimentée via un adaptateur USB.
	Auto Power Off (Battery)	5 min, 15 min, 30 min, 1 hour, ininfinite	Règle le décali avant l'activation de la coupure automatique d'alimentation quand l'unité est alimentée sur piles.

Le texte imprimé en gras indique le réglage d'usine.

Fiche technique

Écran : LCD RGB de 2,8 pouces

Prises d'entree/de sortie: INPUT 1, 2 (mini-prises jack TRS de 3,5mm ), THRU 1, 2 (mini-prises jack TRS de 3,5mm ), OUTPUT 1, 2 (mini-prises jack TS de 3,5mm ), port USB (de type C)
Alimentation : Via le bus USB (500mA max.) ou 2 piles AAA (alcalines de 1,5V× 2 ou NiMH de 1,2V× 2)

Consommation electrique: 400mA max.

Dimensions (L × P × H): 129 × 78 × 39 ~mm

Poids: 130g

Accessoires fournis: Cable USB, instructions de montage

Prises d'entrée/de sortie :

INPUT 1, 2 (stereo × 2 )

Impedance d'entrée: 1 MΩ (typique)

Tension d'entrée maximum: -10V a +10V

THRU 1,2 (stereo × 2

OUTPUT 1,2 (mono × 2

Impédance de sortie: 47 (typique)

Tension de sortie maximum: -5V à +5V

Oscilloscope :

Modes d'affichage : Mono, stéreo (INPUT 1L-INPUT 1R, INPUT 1L-INPUT 2L,

INPUT 1R-INPUT 2R, INPUT 2L-INPUT 2R), 4 canaux

Vertical 10mV 10V / div ision, commutable entre les modes CA/CC

Horizontal 50 us\~1 s/division

Déclenchement: auto, montée, descente, unique (montée), unique (descente)

Générateur de fonctions :

Formes d'onde : Oscillateur, LFO, bruit, pulsation, enveloppe

Frequences: commutables entre 0,01Hz 10kHz modes Hz NOTE et BPM

Niveau de sortie: 10 Vpp max., commutable entre les modes V/dB

FFT:

Entrée : mono (1L, 1R, 2L, 2R)

Plage de fréquence: 0Hz 20kHz

Accordeur :

Modes d'affichage : affichage à aiguille (VU-metre), affichage horizontal

Entrées : mono, stéreo (INPUT 1L-INPUT 1R, INPUT 2L-INPUT 2R)

Accord: Tempérament égal (12 intervals chromatiques)

Plage de détction : E0 (20,60Hz) G8(6272Hz) , dans le cas de sinusoides

Plage de hauteur de reference :

A4 = 410 480Hz (par pas de 1Hz )

Precision de mesure: ± 0,1 cent

• Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans avis préalable en vue d'une amélioration.
