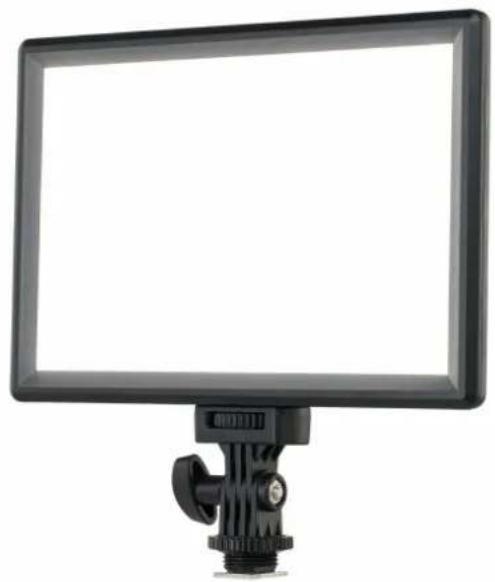

VPm10 - Torche vidéo Varytec - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil VPm10 Varytec au format PDF.
| Type de produit | Torche vidéo LED |
| Marque | Varytec |
| Modèle | VPm10 |
| Source lumineuse | 116 × LED SMD |
| Température de couleur | 3200 K à 5600 K, réglable en continu |
| Indice de rendu des couleurs (CRI) | > 95 |
| Puissance lumineuse à 0,5 m | 1000 lux |
| Puissance consommée | 15 W |
| Alimentation électrique | Bloc d'alimentation 100-240 V ~ 50/60 Hz, ou batterie NP-F (optionnelle) |
| Tension de service | 9 V ≠ 2 A (polarité positive à l'intérieur) |
| Type de batterie (optionnelle) | Lithium-ion, tension 9 V, format NP-F |
| Options de montage | Sabot de flash de la caméra, filetage 1/4 pouce |
| Dimensions (L × H × P) | 192 mm × 185 mm × 24,4 mm |
| Poids | Environ 0,29 kg |
| Indice de protection | IP20 |
| Plage de température de fonctionnement | 0 °C à 40 °C |
| Humidité relative | 20 % à 80 % (sans condensation) |
| Réglages | Luminosité et température de couleur via boutons rotatifs, affichage LCD |
| Interrupteur | [Battery] / [OFF] / [Adapter] pour choisir la source d'alimentation |
| Nettoyage des lentilles | Chiffon doux et nettoyant pour luminaires et lentilles (réf. 280122) |
| Utilisation prévue | Éclairage pour tournages vidéo, reportages extérieur ou studio |
| Conformité | Directive DEEE (déchets d'équipements électriques et électroniques) |
FOIRE AUX QUESTIONS - VPm10 Varytec
Questions des utilisateurs sur VPm10 Varytec
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Torche vidéo au format PDF gratuitement ! Retrouvez votre notice VPm10 - Varytec et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VPm10 de la marque Varytec.
MODE D'EMPLOI VPm10 Varytec
Téléphone : +49 (0) 9546 9223-0
Courriel: info@thomann.de
1 Remarques générales.... 5
1.1 Informations complémentaires.... 6
1.2 Symboles et mots-indicateurs.... 7
2 Consignes de sécurité.... 9
3 Performances.... 13
4 Installation.... 14
4.1 Manipulation des batteries au lithium.... 15
5 Connexions et éléments de commande.... 17
6 Données techniques.... 20
7 Nettoyage.... 22
8 Protection de l'environnement.... 23

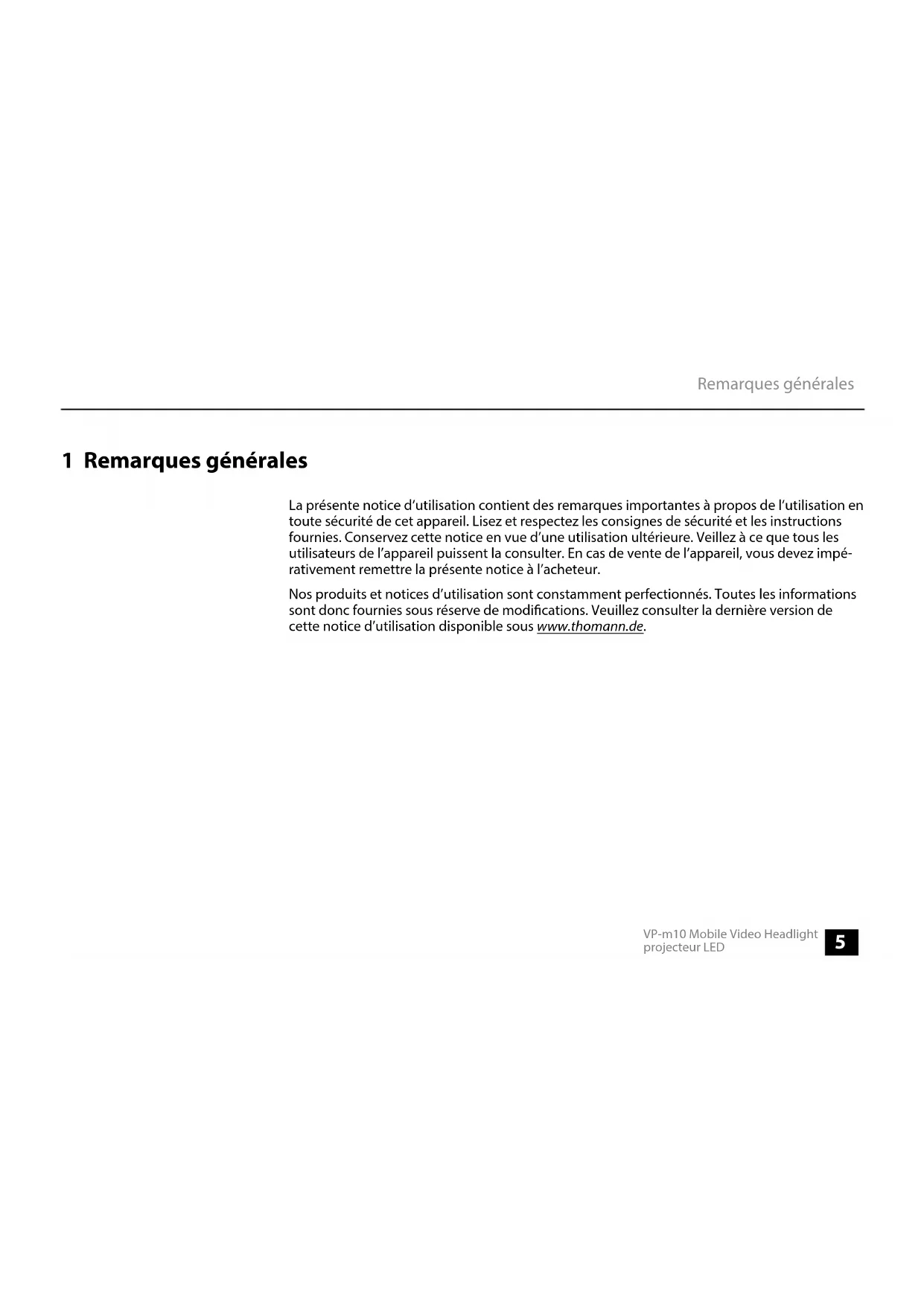

1 Remarques générales
La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.
Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.
1.1 Informations complémentaires
Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :
| Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. | |
| Recherche par mot-clé | Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent. |
| Guides en ligne | Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques. |
| Conseils personnalisés | Pour obtenir des conseils, veuillez contacter notre hotline technique. |
| Service | Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider. |
1.2 Symboles et mots-indicateurs
Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.
| Terme générique Signification | |
| DANGER ! Cette association du | symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. |
| AVERTISSEMENT ! Cette association du | symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée. |
| REMARQUE ! Cette association du | symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée. |
Symbole d'avertissement Type de danger
Avertissement : rayonnement optique dangereux.
Avertissement : emplacement dangereux.
2 Consignes de sécurité
Utilisation conforme
Cet appareil est conçu pour produire un effet d'éclairage électronique au moyen de la technique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utilisation domestique. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.
L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.
Prolongez la durée de vie de l'appareil par des arrêts réguliers en évitant de mettre l'appareil souvent en marche et en arrêt. L'appareil ne convient pas au fonctionnement en continu.
Sécurité
DANGER!
Dangers pour les enfants
Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.
AVERTISSEMENT!
Blessures des yeux dues à une intensité lumineuse élevée
Ne regardez jamais directement dans la source lumineuse.
AVERTISSEMENT!
Risque de blessure par manipulation non-conforme des batteries au lithium.
Les batteries au lithium peuvent entraîner de graves blessures en cas de court-circuit, surchauffe ou dommage mécanique. Respectez les recommandations de la section présente pour la manipulation correcte des batteries au lithium.
REMARQUE!
Risque d'incendie
Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.
REMARQUE!
Conditions d'utilisation
L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieure de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.
REMARQUE!
Alimentation électrique
Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.
REMARQUE!
Utilisation de trépieds
En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.
REMARQUE!
Éventuels dommages des batteries lithium-ion causés par un mauvais entreposage
Les batteries lithium-ion peuvent être endommagées par une décharge profonde ou perdent une partie de leur capacité. Avant des temps de pause prolongés, chargez les batteries à environ 50 % de leur capacité, puis mettez l'appareil hors tension. Entreposez l'appareil à température ambiante ou inférieur dans un environnement aussi sec que possible. Chargez les batteries lors d'un entreposage prolongé à 50 % tous les trois mois. Chargez les batteries complètement peu avant l'utilisation à température ambiante.
3 Performances
Le panneau lumineux LED est particulièrement adapté aux tâches d'éclairage lors de tournages de vidéo, des reportages en extérieur ou en studio.
Caractéristiques particulières de l'appareil :
Lampe frontale pour caméras vidéo et reflex numériques
Température de couleur réglable de 3200 K à 5600 K
■ Rendu des couleurs parfait avec CRI > 95
- Boutons de réglage de la luminosité et de la température de couleur
Écran LCD pour afficher les réglages de la température de couleur, de la luminosité et l'état de charge de la batterie
■ Fonctionne avec une batterie rechargeable NP-F disponible en option ou avec un bloc d'alimentation fourni
■ Support amovible pour sabot de flash avec filetage de 1/4 pouces intégré
Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevé. Vous pouvez prolonger la durée d'utilisation des agents lumineux en vérifiant que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible.
4 Installation
Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.
Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.
REMARQUE!
Utilisation de trépieds
En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.
4.1 Manipulation des batteries au lithium
AVERTISSEMENT!
Risque de blessure par manipulation non-conforme des batteries au lithium.
Les batteries au lithium peuvent entraîner de graves blessures en cas de court-circuit, surchauffe ou dommage mécanique.
Respectez les recommandations de la section présente pour la manipulation correcte des batteries au lithium.
Il n'y a aucun danger lors d'une manipulation professionnelle et correcte des batteries au lithium.
Stockez les batteries au lithium dans un endroit froid et sec, de préférence dans l'emballage original.
Maintenir les batteries au lithium éloigné des sources de chaleur (par exemple, les corps chauds ou les rayons directs du soleil). Les batteries au lithium sont hermétiquement étanches. Ne tentez jamais d'ouvrir les batteries au lithium.
En cas d'endommagement du boîtier de la batterie, des quantités réduites d'électrolyte peuvent s'échapper. Dans ce cas, emballer les batteries au lithium hermétiquement et essuyer les traces d'électrolyte avec du papier buvard, après avoir enfilé des gants en caoutchouc. Nettoyer la surface et les mains à l'eau froide.
Ne tentez jamais de recharger des batteries au lithium qui ne sont pas conçues pour ça. Pour le rechargement, seuls des chargeurs adaptés peuvent être employés.
Retirez les batteries au lithium de l'appareil avec l'élimination. Protégez les batteries au lithium utilisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles.
Les batteries au lithium en feu peuvent uniquement être éteintes avec des extincteurs à poudre ou avec des autres agents extincteurs appropriés.

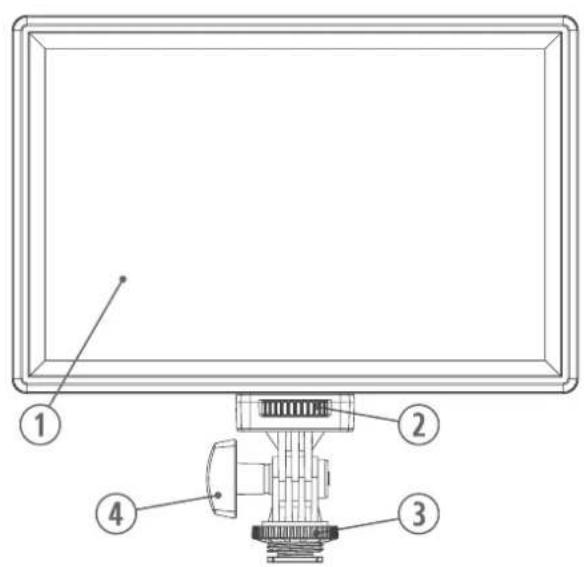

5 Connexions et éléments de commande
VP-m10 Mobile Video Headlight projecteur LED
| 1 | Surface lumineuse LED |
| 2 | Bouton pour bloquer la rotation |
| 3 | Support fileté pour le montage sur une caméra |
| 4 | Bouton pour bloquer l'inclinaison de la surface lumineuse |
| 5 | Bouton pour débloquer le support de la batterie |
| 6 | Support de la batterie (NP-F) |
| 7 | [BRIGHTNESS] |
| Bouton de réglage de la luminosité | |
| 8 | [COLOR] |
| Bouton de réglage de la température de couleur | |
| 9 | Écran LCD pour afficher les réglages de la température de couleur, de la luminosité et l'état de charge de la batterie |
| 10 [Battery] | [OFF] | [Adapter]Interrupteur marche / arrêt et commutateur pour l'alimentation électrique | Battery : alimentation par la batterie NP-F optionnelleOFF : appareil éteintAdapter : alimentation par le bloc d'alimentation |
| 11 [9 V]Prise du bloc d'alimentation de 9 V pour l'alimentation électrique | |
6 Données techniques
| Source lumineuse 116 × LED SMD | ||
| Caractéristiques de la source lumineuse | Température de couleur | 3200 ... 5600 K, sélectionnable en continu |
| Indice de rendu de couleur | CRI >95 | |
| Caractéristiques optiques | Puissance lumineuse 0,5 m : 1000 lux | |
| Connexions d'entrée | Alimentation électrique Prise de raccordement pour bloc d'alimentation | |
| Puissance consommée 15 W | ||
| Alimentation électrique | Bloc d'alimentation, 100 - 240 V ~50/60 Hz | |
| Tension de service | 9 V ≠ 2 A , polarité positive à l'intérieur | |
| Batterie/accumulateur (en option) | Type de batterie lons lithium | |
| Tension 9 V | ||
| Admission NP-F | ||
| Indice de protection IP20 | ||
| Options de montage Sabot de flash de la caméra, pied (1/4 pouces) | ||
| Dimensions (L × H × P) 192 mm × 185 mm × 24,4 mm | ||
| Poids env. 0,29 kg | ||
| Conditions d'environnement | Plage de température 0 °C...40 °C | |
| Humidité relative 20 %...80 % (sans condensation) | ||
7 Nettoyage
Lentilles optiques
Nettoyez les lentilles optiques accessibles de l'extérieur afin d'optimiser la puissance lumineuse. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur le système optique de l'appareil.
Effectuez le nettoyage avec un chiffon doux et notre nettoyant pour luminaires et lentilles (n° art. 280122).
■ Séchez toujours les pièces avec soin.
8 Protection de l'environnement
Recyclage des emballages
Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.
Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.
Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.
Recyclage des batteries
Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les prescriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets.
Éliminez les batteries au lithium uniquement en état de décharge. Retirez les batteries au lithium interchangeables de l'appareil avant l'élimination. Protégez les batteries au lithium utilisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles. Recyclez les batteries au lithium intégrées avec l'appareil. Renseignez-vous sur un site de collecte correspondant.
Recyclage de votre ancien appareil
Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.
Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
