| Type de produit | Projecteur LED à effets |
| Marque | Stairville |
| Modèle | Crown FX |
| Sources lumineuses | 9× LED RGBUV (4 W) en 3 zones, 1× LED RGB-COB (30 W), 21× LED stroboscopiques (0,5 W) |
| Angle de dispersion | 40° |
| Contrôle | DMX (2, 6, 9 ou 22 canaux), télécommande infrarouge, touches et écran sur l'appareil, maître/esclave |
| Connexions DMX | Entrée et sortie XLR 3 pôles |
| Alimentation électrique | 100-240 V ~50/60 Hz, 78 W |
| Fusible | 5×20 mm, 1,6 A, 250 V, à action retardée |

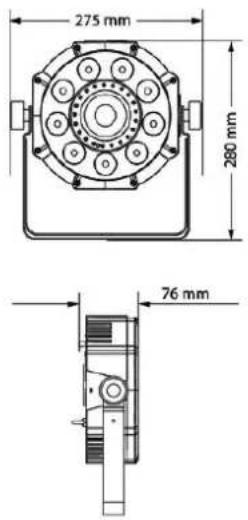

| Dimensions (L×H×P) | 275×280×76 mm |
| Poids | Environ 1,7 kg |
| Indice de protection | IP20 |
| Température d'utilisation | 0°C à 40°C |
| Montage | Suspendu ou debout, étrier de montage inclus |
| Télécommande | Incluse avec pile (film protecteur à retirer avant usage) |
| Modes de fonctionnement | Automatique (17 shows), commande par la musique (13 shows), couleur fixe, DMX |
| Fonctions spéciales | Effet stroboscopique, pixel mapping par zones, fonctionnement maître/esclave |
| Nettoyage | Chiffon sec et doux ; ne pas utiliser de nettoyants, alcool ou diluant |
| Entretien | Vérifier la ventilation et éviter les dépôts de poussière ; maintenance par professionnel si nécessaire |
| Accessoires inclus | Télécommande infrarouge, pile, étrier de montage, câble d'alimentation |
FOIRE AUX QUESTIONS - Crown FX Stairville
Questions des utilisateurs sur Crown FX Stairville
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Éclairage au format PDF gratuitement ! Retrouvez votre notice Crown FX - Stairville et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Crown FX de la marque Stairville.
MODE D'EMPLOI Crown FX Stairville
Téléphone : +49 (0) 9546 9223-0
Courriel: info@thomann.de
1 Remarques générales.... 5
1.1 Informations complémentaires.... 6
1.2 Conventions typographiques.... 7
1.3 Symboles et mots-indicateurs.... 7
2 Consignes de sécurité.... 10
3 Performances.... 16
4 Installation.... 17
5 Connexions et éléments de commande.... 21
6 Utilisation.... 24
6.1 Commande sur l'appareil.... 24
6.2 Fonctions de la télécommande.... 29

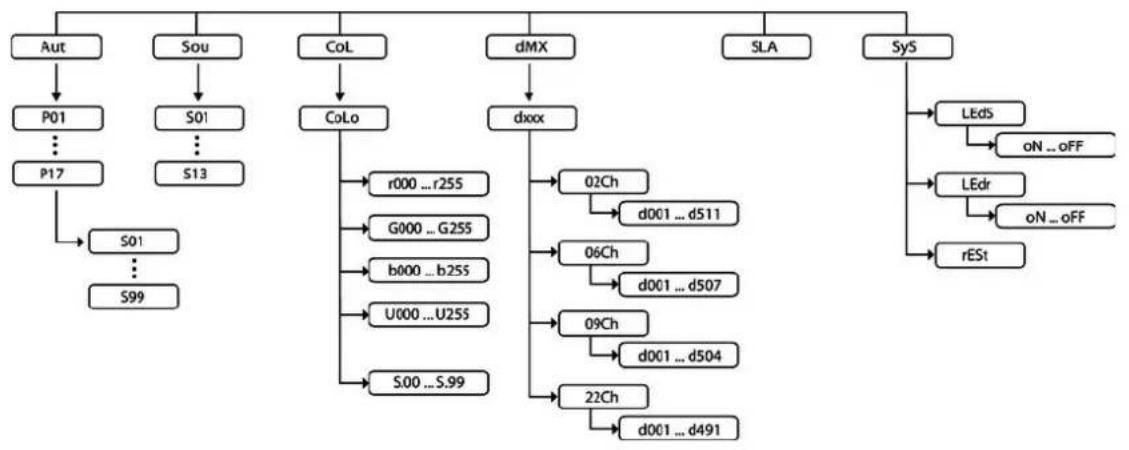

6.3 Vue d'ensemble du menu.... 32
6.4 Fonctions en mode DMX 2 canaux.... 33
6.5 Fonctions en mode DMX 6 canaux.... 36
6.6 Fonctions en mode DMX 9 canaux.... 37
Crown FX PAR 77
th·mann MUSIC IS OUR PASSION
Table des matières
6.7 Fonctions en mode DMX 22 canaux.... 39
7 Données techniques.... 45
8 Nettoyage.... 48
9 Protection de l'environnement.... 49
th·mann MUSIC IS OUR PASSION
Projecteur LED
1 Remarques générales
La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.
Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.
Crown FX PAR 77
1.1 Informations complémentaires
Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :
| Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. | |
| Recherche par mot-clé | Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent. |
| Guides en ligne | Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques. |
| Conseils personnalisés | Pour obtenir des conseils, veuillez contacter notre hotline technique. |
| Service | Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider. |
1.2 Conventions typographiques
Cette notice d'utilisation utilise les conventions typographiques suivantes :
Inscriptions
Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.
Exemples : bouton [VOLUME], touche [Mono].
Affichages
Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique.
Exemples : « ON » / « OFF »
1.3 Symboles et mots-indicateurs
Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.
Crown FX PAR 77
Terme générique Signification
| DANGER Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. |
| AVERTISSEMENT Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée. |
| REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée. |
Symbole d'avertissement Type de danger
Symbole d'avertissement Type de danger
Avertissement : rayonnement optique dangereux.
Avertissement : charge suspendue.
Avertissement : emplacement dangereux.
Crown FX PAR 77
th·mann MUSIC IS OUR PASSION
2 Consignes de sécurité
Utilisation conforme
Cet appareil est conçu pour produire un effet d'éclairage électronique au moyen de la technique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utilisation domestique. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.
L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.
Prolongez la durée de vie de l'appareil par des arrêts réguliers en évitant de mettre l'appareil souvent en marche et en arrêt. L'appareil ne convient pas au fonctionnement en continu.
Sécurité
DANGER
Dangers pour les enfants
Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement !
Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer.
Ne laissez jamais des enfants seuls utiliser des appareils électriques.
Crown FX PAR 77
th·mann MUSIC IS OUR PASSION
DANGER
Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil
Des pièces sous haute tension sont installées à l'intérieur de l'appareil.
Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur.
N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.
DANGER
Décharge électrique due à un court-circuit
Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.
AVERTISSEMENT
Blessures des yeux dues à une intensité lumineuse élevée
Ne regardez jamais directement dans la source lumineuse.
AVERTISSEMENT
Danger de crise d'épilepsie
Les flashes (effets stroboscopiques) peuvent provoquer des crises d'épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les flashes.
REMARQUE!
Risque d'incendie
Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.
Crown FX PAR 77
REMARQUE!
Conditions d'utilisation
L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.
Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid).
Les dépôts de poussière et salissures à l'intérieure de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.
REMARQUE!
Alimentation électrique
Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé.
Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.
REMARQUE!
Éventuels dommages dus à un fusible incorrect
L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie!
Utilisez uniquement des fusibles du même type.
Crown FX PAR 77
th·mann MUSIC IS OUR PASSION
3 Performances
Projecteur LED avec bague à effets pixel et stroboscopique
■ 9 × LED RGBUV (4 W), groupées en trois zones
1 × LED RGB-COB (30 W)
■ 21 × LED stroboscopiques (0,5 W)
Contrôle par DMX (quatre modes), la télécommande fournie, ou par les touches et l'écran de l'appareil
■ 17 shows automatiques préprogrammés
■ Commande par la musique
■ Fonctionnement maître / esclave
Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevé. Vous pouvez prolonger la durée d'utilisation des agents lumineux en vérifiant que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible.
4 Installation
Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.
AVERTISSEMENT
Risque de blessures par la chute de l'appareil
Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité.
Crown FX PAR 77
th·mann MUSIC IS OUR PASSION
REMARQUE!
Risque de surchauffe
La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m.
Vérifiez que la ventilation est toujours suffisante.
La température ambiante doit toujours être inférieure à 40 °C.
REMARQUE!
Utilisation de trépieds
En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.
REMARQUE! Risque de perturbations durant la transmission des données
Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.
Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.
Possibilités de fixation
Vous pouvez installer l'appareil debout ou avec la tête en bas. Pendant son utilisation, l'appareil doit toujours être fixé sur une surface solide ou un support certifié. Utilisez les ouvertures prévues pour la fixation de l'étrier en deux parties.
Travaillez toujours à partir d'une plate-forme stable lors de l'installation, du déplacement ou de l'entretien de l'appareil. Pendant ce temps, la zone située en-dessous de l'appareil doit être bloquée.
Le câble de retenue doit être glissé par l'œillet pour corde de sécurité.
Crown FX PAR 77
Récepteur à infrarouges pour la télécommande
Le récepteur à infrarouges pour les signaux de la télécommande se situe sur la face avant dans la zone des LED centrales. Veillez à ce qu'il ne soit pas couvert.
Mise en place de la pile dans la télécommande
Déplacez le curseur sur le support de pile vers le milieu du boîtier et tirez le support à la manière d'un tiroir. Placez la pile à l'intérieur. La pile est placée correctement lorsque le pôle positif est orienté vers le fond du boîtier de la télécommande. Repoussez le support de pile dans la télécommande jusqu'à enclenchement.
Lors de l'expédition, la pile est déjà placée dans la télécommande et protégée de la décharge par un film plastique transparent. Ôtez le film plastique avant la première utilisation.

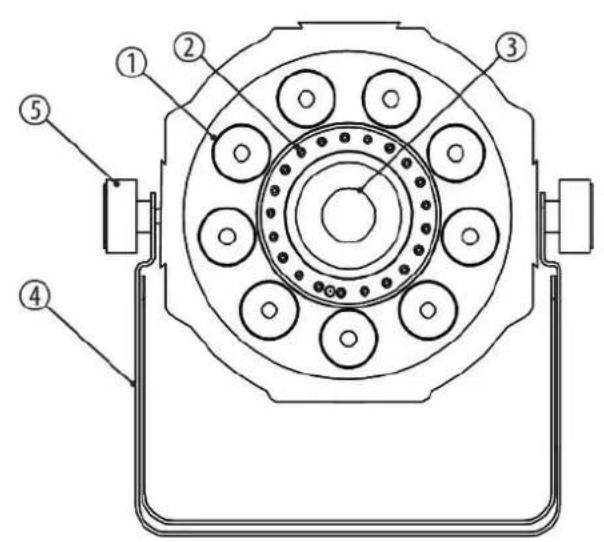

5 Connexions et éléments de commande
19 × LED RGBUV, groupées en trois zones.
2 21 × LED stroboscopiques.
3 1 × LED RGB-COB.
4 Étrier de montage
5 Vis de blocage pour l'étrier de montage.
6 [POWER OUT]
Prise de sortie CEI pour l'alimentation d'un autre appareil avec tension secteur.
[POWER IN]
Connecteur d'alimentation CEI avec porte-fusible pour l'alimentation électrique.
7 Écran et touches de commande :
[MENU]: Sert à activer le menu principal et à passer d'une option de menu à l'autre.
[UP] : Incrémente la valeur affichée d'une unité.
[DOWN]: Décrémente la valeur affichée d'une unité.
[ENTER]: Pour sélectionner une option du mode de fonctionnement concerné.
8 [MIC]
Microphone intégré pour le fonctionnement commandé par la musique.
9 [SENSITIVITY]
Bouton de réglage de la sensibilité du microphone intégré.
10 [DMX IN] : Prise d'entrée DMX
[DMX OUT] : Prise de sortie DMX
11 Œillet pour une corde de sécurité
Crown FX PAR 77
th·mann MUSIC IS OUR PASSION
6 Utilisation
6.1 Commande sur l'appareil
Branchez l'appareil sur le secteur pour le faire démarrer. Toutes les fonctions de l'appareil sont activées par le biais des touches, de l'écran de l'appareil et de la télécommande livrée.
Appuyez sur [MENU] pour ouvrir le menu principal. Utilisez [UP] et [DOWN], pour sélectionner un sous-menu ou modifier la valeur respectivement affichée. Lorsque l'écran affiche la valeur souhaitée, appuyez sur [ENTER].
Mode de fonctionnement Automatique
En mode automatique, vous avez la possibilité de sélectionner l'un des 17 shows automatiques. Ce réglage n'est utile que lorsque l'appareil n'est pas commandé par le biais de DMX.
Appuyez sur [MENU] à plusieurs reprises jusqu'à ce que l'écran affiche « Aut ». Confirmez avec [ENTER] et sélectionnez à l'aide de [UP] ou [DOWN] l'un des 17 shows LED « P01 » ... « P17 ». Validez à l'aide du bouton [ENTER]. L'écran affiche « Sxx ». À l'aide de [UP] ou [DOWN] sélectionnez la vitesse de déroulement du programme dans une plage comprise entre « S01 » (lente) à « S99 » (rapide). Confirmez à nouveau par [ENTER] pour enregistrer le réglage.
Projecteur LED
Mode de fonctionnement « Sound »
En mode commandé par la musique, vous avez la possibilité de sélectionner l'un des 13 shows de LED de couleur. Ce réglage n'est utile que lorsque l'appareil n'est pas commandé par le biais de DMX. La commande du programme se fait sur la base des signaux réceptionnés via le microphone intégré. La sensibilité du microphone intégré est réglée manuellement via le bouton de réglage sur l'appareil.
Appuyez sur [MENU] à plusieurs reprises jusqu'à ce que l'écran affiche « Sou ». Confirmez avec [ENTER] et sélectionnez à l'aide de [UP] ou [DOWN] l'un des 13 shows LED de couleur « S01 » ... « S12 ». Confirmez par [ENTER] pour enregistrer le réglage.
Crown FX PAR 77
th·mann MUSIC IS OUR PASSION
Motif coloré constant
Dans ce mode de fonctionnement, vous avez la possibilité de régler manuellement un motif coloré constant pour toutes les LED. Ce réglage n'est utile que lorsque l'appareil n'est pas commandé par le biais de DMX.
Appuyez sur [MENU] à plusieurs reprises jusqu'à ce que l'écran affiche « CoLo ».
À l'aide de [UP] ou [DOWN] sélectionnez le sous-menu « r.xxx ». Confirmez avec [ENTER] et à l'aide de [UP] ou [DOWN] réglez l'intensité de la couleur rouge pour toutes les LED dans une plage comprise entre « r.000 » et ... « r.255 ». Validez à l'aide du bouton [ENTER].
À l'aide de [UP] ou [DOWN] sélectionnez le sous-menu « G.xxx ». Confirmez avec [ENTER] et à l'aide de [UP] ou [DOWN] réglez l'intensité de la couleur verte pour toutes les LED dans une plage comprise entre « G.000 » et ... « G.255 ». Validez à l'aide du bouton [ENTER].
À l'aide de [UP] ou [DOWN] sélectionnez le sous-menu « b.xxx ». Confirmez avec [ENTER] et à l'aide de [UP] ou [DOWN] réglez l'intensité de la couleur bleue pour toutes les LED dans une plage comprise entre « b.000 » et ... « b.255 ». Validez à l'aide du bouton [ENTER].
À l'aide de [UP] ou [DOWN] sélectionnez le sous-menu « U.xxx ». Confirmez avec [ENTER] et à l'aide de [UP] ou [DOWN] réglez l'intensité de la couleur blanche pour toutes les LED dans une plage comprise entre « U.000 » et ... « U.255 ». Validez à l'aide du bouton [ENTER].
À l'aide de [UP] ou [DOWN] sélectionnez le sous-menu « S.xxx ». Confirmez avec [ENTER] et à l'aide des touches [UP] ou [DOWN] réglez la fréquence de clignotement de l'effet stroboscopique dans une plage comprise entre « S.001 » (lent) à « S.099 » (rapide). Confirmez à nouveau par [ENTER] pour enregistrer le réglage.
Mode DMX
Ce réglage n'est utile que lorsque l'appareil est commandé par le biais de DMX.
Appuyez sur [MENU] à plusieurs reprises jusqu'à ce que l'écran affiche « dMH ». Confirmez avec [ENTER] et sélectionnez à l'aide de [UP] ou [DOWN] le mode DMX souhaité.
| Mode AffichageAdresse DMX la plus élevée possible | |
| 2 canaux « 02Ch » 511 | |
| 6 canaux « 06Ch » 507 | |
| 9 canaux « 09Ch » 504 | |
| 22 canaux « 22Ch » 491 | |
Validez à l'aide du bouton [ENTER]. Vous pouvez maintenant régler le numéro du premier canal DMX utilisé par l'appareil (adresse DMX). À l'aide de [UP] et [DOWN] sélectionnez une valeur comprise entre « d001 » ... « d511 » puis confirmez avec [ENTER].
Crown FX PAR 77
Mode de fonctionnement Slave
Ce réglage n'est utile que lorsque l'appareil est commandé en tant qu'esclave dans une configuration maître/esclave mais non par le biais de DMX.
Appuyez sur [MENU] à plusieurs reprises jusqu'à ce que l'écran affiche « SLA ». Appuyez sur [ENTER] pour activer le mode Slave.
Mode d'économie électrique
Ce menu vous offre la possibilité d'activer le mode esclave.
Appuyez sur [MENU] à plusieurs reprises jusqu'à ce que l'écran affiche « SyS ». Sélectionnez l'option « LEDs » à l'aide des touches [UP] et [DOWN]. Confirmez avec [ENTER].
Sélectionnez maintenant avec [UP] ou [DOWN] l'option « oN », pour activer le mode d'économie électrique ou « oFF », pour désactiver le mode. Confirmez par [ENTER] pour enregistrer le réglage.
Tourner l'écran de 180°.
Ce menu vous offre la possibilité de tourner l'affichage de l'écran de 180°. Cela facilite la lecture de l'écran lorsque l'appareil est installé sous plafond.
Appuyez sur [MENU] à plusieurs reprises jusqu'à ce que l'écran affiche « SyS ». Sélectionnez l'option « LEdr » à l'aide des touches [UP] et [DOWN]. Confirmez avec [ENTER].
À l'aide de [UP] ou [DOWN] sélectionnez l'option « ON », pour tourner l'affichage de 180°, ou « OFF » pour l'affichage normal. Confirmez par [ENTER] pour enregistrer le réglage.
Réinitialisation aux valeurs d'usine
Procédez comme suit pour réinitialiser l'appareil aux réglages d'usine :
Appuyez sur [MENU] à plusieurs reprises jusqu'à ce que l'écran affiche « SyS ». Sélectionnez l'option « rEST » à l'aide des touches [UP] et [DOWN].
Confirmez avec [ENTER], pour réinitialiser toutes les valeurs de l'appareil aux valeurs d'usine.

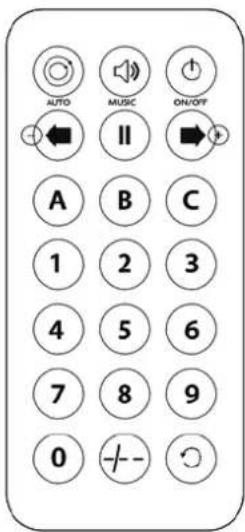

6.2 Fonctions de la télécommande
Les fonctions de l'appareil peuvent être exclusivement commandées avec la télécommande fournie. Pour utiliser la télécommande, dirigez la diode infrarouge vers le capteur infrarouge de l'appareil et appuyez sur les touches de votre choix.
Crown FX PAR 77
th·mann MUSIC IS OUR PASSION
| [AUTO] | Activer/désactiver le mode automatique, sélection programme P01 ... P17. |
| [MUSIC] | Activer/désactiver le fonctionnement commandé par la musique, sélection programme S01 ... S13. |
| [ON/OFF] | Obturation |
| [-] | Sélection couleur fixe C01 ... C23. |
| [II] | Touche Pause |
| [+] | Sélection couleur fixe C01 ... C23. |
| [A] | Sans fonction. |
| [B] | Sans fonction. |
| [C] | Sans fonction. |
| [0] ... [9] | Sélection de la vitesse de déroulement du programme (0 = lente, 9 = rapide) |
Légende des tou- ches Fonction
[-/--] Sans fonction.
Touche fléchée Touche de commutation entre le mode Auto et le fonctionnement commandé par la musique.
Crown FX PAR 77
th·mann MUSIC IS OUR PASSION
6.3 Vue d'ensemble du menu
6.4 Fonctions en mode DMX 2 canaux
| Canal Valeur Fonction | |
| 1 0 ... 5 toutes les LED éteintes | |
| 6 ... 19 Programme automatique 1, quand canal 2 = 0 ... 250Programme Sound 1, quand canal 2 = 251 ... 255 | |
| 20 ... 34 Programme automatique 2, quand canal 2 = 0 ... 250Programme Sound 2, quand canal 2 = 251 ... 255 | |
| 35 ... 48 Programme automatique 3, quand canal 2 = 0 ... 250Programme Sound 3, quand canal 2 = 251 ... 255 | |
| 49 ... 63 Programme automatique 4, quand canal 2 = 0 ... 250Programme Sound 4, quand canal 2 = 251 ... 255 | |
| 64 ... 77 Programme automatique 5, quand canal 2 = 0 ... 250Programme Sound 5, quand canal 2 = 251 ... 255 |
Crown FX PAR 77
| Canal Valeur Fonction | |
| 78 ... 92 Programme automatique 6, quand canal 2 = 0 ... 250Programme Sound 6, quand canal 2 = 251 ... 255 | |
| 93 ... 106 Programme automatique 7, quand canal 2 = 0 ... 250Programme Sound 7, quand canal 2 = 251 ... 255 | |
| 107 ... 121 Programme automatique 8, quand canal 2 = 0 ... 250Programme Sound 8, quand canal 2 = 251 ... 255 | |
| 122 ... 135 Programme automatique 9, quand canal 2 = 0 ... 250Programme Sound 9, quand canal 2 = 251 ... 255 | |
| 136 ... 150 Programme automatique 10, quand canal 2 = 0 ... 250Programme Sound 10, quand canal 2 = 251 ... 255 | |
| 151 ... 164 Programme automatique 11, quand canal 2 = 0 ... 250Programme Sound 11, quand canal 2 = 251 ... 255 | |
| 165 ... 179 Programme automatique 12, quand canal 2 = 0 ... 250Programme Sound 12, quand canal 2 = 251 ... 255 | |
| 180 ... 193 Programme automatique 13, quand canal 2 = 0 ... 250Programme Sound 13, quand canal 2 = 251 ... 255 | |
| 194 ... 208 Programme automatique 14, quand canal 2 = 0 ... 250Programme Sound 13, quand canal 2 = 251 ... 255 | |
| 209 ... 222 Programme automatique 15, quand canal 2 = 0 ... 250Programme Sound 13, quand canal 2 = 251 ... 255 | |
| 223 ... 237 Programme automatique 16, quand canal 2 = 0 ... 250Programme Sound 13, quand canal 2 = 251 ... 255 | |
| 238 ... 255 Programme automatique 17, quand canal 2 = 0 ... 250Programme Sound 13, quand canal 2 = 251 ... 255 | |
Crown FX PAR 77
| Canal Valeur Fonction | |
| 20 ... 250 Vitesse du déroulement du programme, croissante | |
| 251 ... 255 Fonctionnement commandé par la musique, définit le réglage programme Auto/programme Sound pour le canal 1 | |
6.5 Fonctions en mode DMX 6 canaux
| Canal Valeur Fonction | ||
| 1 0 ... 255 Intensité | du rouge (de 0 % à 100 %), LED PAR et COB | |
| 2 0 ... 255 Intensité | du vert (de 0 % à 100 %), LED PAR et COB | |
| 3 0 ... 255 Intensité | du bleu (de 0 % à 100 %), LED PAR et COB | |
| 4 0 ... 255 Intensité | UV (de 0 % à 100 %), LED PAR et COB | |
| 5 0 ... 5 Effet stroboscopique éteint | ||
| 6 ... 250 Effet stroboscopique, vitesse croissante, toutes les LED de couleur | ||
| Canal Valeur Fonction | |
| 251 ... 255 Effet stroboscopique, mode Sound, toutes les LED de couleur | |
| 6 0 ... 5 Sans fonction | |
6.6 Fonctions en mode DMX 9 canaux
| Canal Valeur Fonction | |
| 1 0 ... 255 Intensité du rouge (de 0 % à 100 %), LED PAR | |
| 2 0 ... 255 Intensité du vert (de 0 % à 100 %), LED PAR | |
| 3 0 ... 255 Intensité du bleu (de 0 % à 100 %), LED PAR |
Crown FX PAR 77
| Canal Valeur Fonction | ||
| 4 0 ... 255 Intensité | UV (de 0 % à 100 %), LED PAR | |
| 5 0 ... 255 Intensité | du rouge (de 0 % à 100 %), LED COB | |
| 6 0 ... 255 Intensité | du vert (de 0 % à 100 %), LED COB | |
| 7 0 ... 255 Intensité | du bleu (de 0 % à 100 %), LED COB | |
| 8 0 ... 5 Effet stroboscopique éteint | ||
| 6 ... 250 Effet stroboscopique, vitesse croissante, toutes les LED de couleur | ||
| 251 ... 255 Effet stroboscopique, mode Sound, toutes les LED de couleur | ||
| 9 0 ... 5 Sans fonction | ||
| 6 ... 20 Anneau LED stroboscopique durée activé | ||
| 21 ... 250 Effet stroboscopique, vitesse croissante, anneau LED stroboscopique | ||
| 251 ... 255 Mode Sound, effet stroboscopique, anneau LED stroboscopique | ||
6.7 Fonctions en mode DMX 22 canaux
| Canal Valeur Fonction | |
| 1 0 ... 255 Intensité du rouge (de 0 % à 100 %), LED PAR zone 1 | |
| 2 0 ... 255 Intensité du vert (de 0 % à 100 %), LED PAR zone 1 | |
| 3 0 ... 255 Intensité du bleu (de 0 % à 100 %), LED PAR zone 1 | |
| 4 0 ... 255 Intensité UV(de 0 % à 100 %), LED PAR zone 1 | |
| 5 0 ... 5 Effet stroboscopique, zone 1 | |
| 6 ... 250 Effet stroboscopique, vitesse croissante, zone 1 | |
| 251 ... 255 Effet stroboscopique, mode Sound zone 1 | |
| 6 0 ... 255 Intensité du rouge (de 0 % à 100 %), LED PAR zone 2 | |
| 7 0 ... 255 Intensité du vert (de 0 % à 100 %), LED PAR zone 2 | |
| 8 0 ... 255 Intensité du bleu (de 0 % à 100 %), LED PAR zone 2 | |
| 9 0 ... 255 Intensité UV(de 0 % à 100 %), LED PAR zone 2 | |
Crown FX PAR 77
| Canal Valeur Fonction | ||
| 10 0 ... 5 Effet stroboscopique éteint, zone 2 | ||
| 6 ... 250 Effet stroboscopique, vitesse croissante, zone 2 | ||
| 251 ... 255 Effet stroboscopique, mode Sound zone 2 | ||
| 11 0 ... 255 Intensité du rouge (de 0 % à 100 %), LED PAR zone 3 | ||
| 12 0 ... 255 Intensité du vert (de 0 % à 100 %), LED PAR zone 3 | ||
| 13 0 ... 255 Intensité du bleu (de 0 % à 100 %), LED PAR zone 3 | ||
| 14 0 ... 255 Intensité UV (de 0 % à 100 %), LED PAR zone 3 | ||
| 15 0 ... 5 Effet stroboscopique, zone 3 | ||
| 6 ... 250 Effet stroboscopique, vitesse croissante, zone 3 | ||
| 251 ... 255 Effet stroboscopique, mode Sound zone 3 | ||
| 16 0 ... 255 Intensité du rouge (de 0 % à 100 %), LED COB | ||
| 17 0 ... 255 Intensité du vert (de 0 % à 100 %), LED COB | ||
| 18 0 ... 255 Intensité du bleu (de 0 % à 100 %), LED COB | ||
| 19 0 ... 5 Effet stroboscopique éteint | ||
| 6 ... 250 Effet stroboscopique, vitesse croissante, LED COB | ||
| 251 ... 255 Effet stroboscopique mode Sound, LED COB | ||
| 20 0 ... 5 Sans fonction | ||
| 6 ... 20 Anneau LED stroboscopique durée activé | ||
| 21 ... 250 Effet stroboscopique, vitesse croissante, anneau LED stroboscopique | ||
| 251 ... 255 Mode Sound, effet stroboscopique, anneau LED stroboscopique | ||
| 21 0 ... 5 toutes les LED éteintes | ||
| 6 ... 19 Programme automatique 1, quand canal 22 = 0 ... 250Programme Sound 1, quand canal 22 = 251 ... 255 | ||
| 20 ... 34 Programme automatique 2, quand canal 22 = 0 ... 250Programme Sound 2, quand canal 22 = 251 ... 255 | ||
Crown FX PAR 77
| Canal Valeur Fonction | |
| 35 ... 48 Programme automatique 3, quand canal 22 = 0 ... 250Programme Sound 3, quand canal 22 = 251 ... 255 | |
| 49 ... 63 Programme automatique 4, quand canal 22 = 0 ... 250Programme Sound 4, quand canal 22 = 251 ... 255 | |
| 64 ... 77 Programme automatique 5, quand canal 22 = 0 ... 250Programme Sound 5, quand canal 22 = 251 ... 255 | |
| 78 ... 92 Programme automatique 6, quand canal 22 = 0 ... 250Programme Sound 6, quand canal 22 = 251 ... 255 | |
| 93 ... 106 Programme automatique 7, quand canal 22 = 0 ... 250Programme Sound 7, quand canal 22 = 251 ... 255 | |
| 107 ... 121 Programme automatique 8, quand canal 22 = 0 ... 250Programme Sound 8, quand canal 22 = 251 ... 255 | |
| Canal Valeur Fonction | |
| 122 ... 135 Programme automatique 9, quand canal 22 = 0 ... 250Programme Sound 9, quand canal 22 = 251 ... 255 | |
| 136 ... 150 Programme automatique 10, quand canal 22 = 0 ... 250Programme Sound 10, quand canal 22 = 251 ... 255 | |
| 151 ... 164 Programme automatique 11, quand canal 22 = 0 ... 250Programme Sound 11, quand canal 22 = 251 ... 255 | |
| 165 ... 179 Programme automatique 12, quand canal 22 = 0 ... 250Programme Sound 12, quand canal 22 = 251 ... 255 | |
| 180 ... 193 Programme automatique 13, quand canal 22 = 0 ... 250Programme Sound 13, quand canal 22 = 251 ... 255 | |
| 194 ... 208 Programme automatique 14, quand canal 22 = 0 ... 250Programme Sound 13, quand canal 22 = 251 ... 255 | |
Crown FX PAR 77
| Canal Valeur Fonction | ||
| 209 ... 222 Programme automatique 15, quand canal 22 = 0 ... 250Programme Sound 13, quand canal 22 = 251 ... 255 | ||
| 223 ... 237 Programme automatique 16, quand canal 22 = 0 ... 250Programme Sound 13, quand canal 22 = 251 ... 255 | ||
| 238 ... 255 Programme automatique 17, quand canal 22 = 0 ... 250Programme Sound 13, quand canal 22 = 251 ... 255 | ||
| 22 0 ... 250 Vitesse du déroulement du programme, croissante | ||
7 Données techniques
Caractéristiques optiques Angle de dispersion 40°
Contrôle DMX, télécommande à infrarouges, touches et écran sur l'appareil
Nombre de canaux DMX 2, 6, 9 ou 22
Connexions d'entrée Alimentation électrique Châssis CEI C14
Contrôle par DMX Prise XLR, 3 pôles
Connexions de sortie Alimentation en tension des autres appareils
Prise CEI C13
Contrôle par DMX Prise XLR, 3 pôles
Puissance consommée 78 W
Crown FX PAR 77
th·mann
| Tension d'alimentation | 100 – 240 V ~50/60 Hz |
| Fusible 5 mm × 20 mm, 1,6 A, 250 V, à action retardée | |
| Indice de protection IP20 | |
| Options de montage Suspendu, debout | |
| Dimensions (L × H × P) 275 mm × 280 mm × 76 mm | |
| Poids env. 1,7 kg | |
| Conditions d'environnement Plage de température 0 °C...40 °C | |
Informations complémentaires
| Modèle similaire Unité combinée | |
| Contrôle par DMX Oui | |
| Maître/esclave Oui | |
| Télécommande Inclue | |
| Commande par la musique Oui | |
| Écran Oui |
Crown FX PAR 77
8 Nettoyage
Composants de l'appareil
Nettoyez les composants de l'appareil accessibles de l'extérieur régulièrement. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur les composants de l'appareil.
■ Effectuez le nettoyage avec un chiffon sec et doux.
Enlevez les dépôts incrustés avec un chiffon légèrement humecté.
N'employez jamais de nettoyant, d'alcool ou de diluant.
9 Protection de l'environnement
Recyclage des emballages
Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.
Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.
Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.
Recyclage des batteries
Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les prescriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets.
Crown FX PAR 77
th·mann MUSIC IS OUR PASSION
Recyclage de votre ancien appareil
Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.
Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
