MODE D'EMPLOI LED IP Bar 1204 RGB DMX Stairville

LED Bar 120/4 RGB DMX projecteur à LED notice d'utilisationMusikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : [phone] Courriel : [e-mail] Internet : www.thomann.de

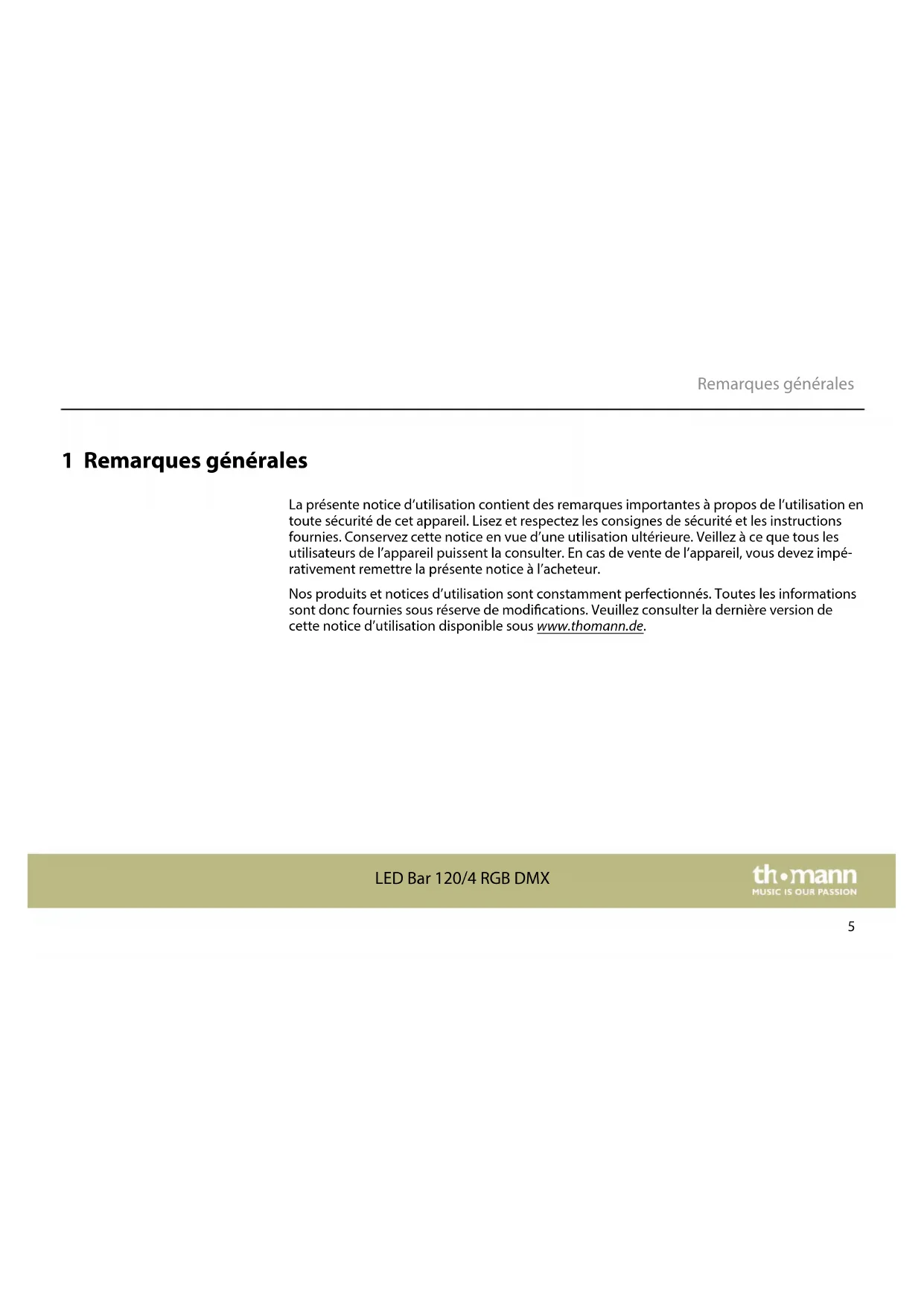

projecteur à LED 41 Remarques générales La présente notice d’utilisation contient des remarques importantes à propos de l’utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l’appareil puissent la consulter. En cas de vente de l’appareil, vous devez impé‐ rativement remettre la présente notice à l’acheteur. Nos produits et notices d’utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modications. Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. Remarques générales

51.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de chier PDF à télécharger. Recherche par mot-clé Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent. Guides en ligne Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques. Conseils personnalisés Pour obtenir des conseils, veuillez contacter notre hotline technique. Service Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider. Remarques générales

Cette notice d'utilisation utilise les conventions typographiques suivantes : Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique. Exemples : bouton [VOLUME], touche [Mono]. Des textes et des valeurs achés sur l'appareil sont indiqués par des guillemets et en italique. Exemples : « ON » / « OFF »

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signication des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. Inscriptions Achages Remarques générales

LED Bar 120/4 RGB DMX 7Terme générique Signication DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée. REMARQUE ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle- ci ne peut être évitée. Symbole d'avertissement Type de danger

Avertissement : tension électrique dangereuse.

projecteur à LED 8Symbole d'avertissement Type de danger

Avertissement : rayonnement optique dangereux.

Avertissement : charge suspendue.

Avertissement : emplacement dangereux.

LED Bar 120/4 RGB DMX 92 Consignes de sécurité Cet appareil est conçu pour produire un eet d’éclairage électronique au moyen de la tech‐ nique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utili‐ sation domestique. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dom‐ mages résultant d’une utilisation non conforme. L’appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capa‐ cités physiques, sensorielles et mentales et disposant des connaissances et de l’expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l’appareil sous la surveillance ou la direction d’une personne chargée de leur sécurité. Prolongez la durée de vie de l’appareil par des arrêts réguliers en évitant de mettre l’appareil souvent en marche et en arrêt. L’appareil ne convient pas au fonctionne‐ ment en continu. Utilisation conforme Consignes de sécurité

projecteur à LED 10Sécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouer. Ne laissez jamais des enfants seuls utiliser des appareils électriques. DANGER ! Décharge électrique due aux tensions élevées circulant à l’intérieur de l’appareil Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur. N'utilisez pas l'appareil lorsque des caches, disposi‐ tifs de protection ou composants optiques manquent ou sont endommagés. DANGER ! Décharge électrique due à un court-circuit Utilisez toujours un câble d’alimentation électrique à trois ls et isolé correctement avec une che à contacts de protection. Ne modiez ni le câble d’alimentation ni la che électrique. En cas de non-respect, il y a risque de décharge électrique et danger d’in‐ cendie et de mort. En cas de doute, veuillez contacter votre électricien agréé. AVERTISSEMENT ! Blessures des yeux dues à une intensité lumineuse élevée Ne regardez jamais directement dans la source lumineuse. Consignes de sécurité

LED Bar 120/4 RGB DMX 11AVERTISSEMENT ! Danger de crise d’épilepsie Les ashs (eets stroboscopiques) peuvent provoquer des crises d’épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les ashs. REMARQUE ! Risque d’incendie Ne recouvrez jamais les fentes d’aération. Ne montez pas l’appareil à proximité directe d’une source de chaleur. Tenez l’appareil éloigné des ammes nues. REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l’appareil seu‐ lement sous les conditions d’environnement indiquées dans le chapitre « Données techniques » de la notice d’utilisation. Évitez de fortes variations de température et ne mettez pas en marche l’appareil immédiatement après des variations de température (p.ex. après le transport par temps froid). Les dépôts de poussière et salissures à l’intérieure de peuvent endommager l’appareil. Lors des conditions d’environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l’appareil doit être maintenu régulière‐ ment par un professionnel dûment qualié pour éviter des dommages par surchaue et d’autre dysfonctionnements. Consignes de sécurité

projecteur à LED 12REMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil correspond à la tension de votre réseau d’alimentation local et si la prise de courant est équipée d’un disjoncteur diérentiel. En cas de non-observation, l’appareil pourrait être endom‐ magé et l’utilisateur risquerait d’être blessé. Lorsqu’un orage s’annonce ou que l’appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur an de réduire le risque de décharge électrique ou d’incendie. REMARQUE ! Éventuels dommages dus à un fusible incorrect L’utilisation des fusibles d’un autre type peut entraîner des dommages graves sur l’appareil. Risque d’incendie ! Utilisez uniquement des fusibles du même type. REMARQUE ! Risque d’incendie en cas d’inversion de la polarité Les piles et batteries insérées dans le mauvais sens peuvent détruire l’appareil ainsi que les piles et batteries en soi. Lors de l’insertion des piles et batteries, respectez la polarité. REMARQUE ! Risque de dommages dus aux piles qui fuient Les piles et batteries qui fuient peuvent durablement endommager l’appareil. Lorsque vous ne l’utilisez pas durant une période pro‐ longée, retirez les piles et batteries de l’appareil. Consignes de sécurité

LED Bar 120/4 RGB DMX 133 Performances Le projecteur à LED et particulièrement adapté pour l'éclairage des clubs et des discothèques, aux concerts et au théâtre, ainsi que dans le domaine musical. Il peut aussi être utilisé pour un éclairage à eets des fonds de scène ou pour entourer des podiums. Caractéristiques particulières de l’appareil : n 120 LED de 10 mm (48 × rouge, 36 × vert, 36 × bleu) répartis en quatre segments n Commande via DMX (quatre modes diérents) et via les boutons et l'écran de l'appareil n 20 shows automatiques préprogrammés n Commande par la musique n Mode maître/esclave n Boîtier métallique robuste à structure compacte n Nombreuses possibilités de xation et de pose n Sortie de tension du réseau bouclée pour l'alimentation d'appareils supplémentaires n Télécommande à infrarouges disponible en option (réf. art. 354223) Performances

projecteur à LED 14Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet eet augmente à une température de fonctionnement élevé. Vous pouvez pro‐ longer la durée d’utilisation des agents lumineux en vériant que la ventilation est toujours susante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible. Performances

LED Bar 120/4 RGB DMX 154 Installation Sortez l’appareil de son emballage et vériez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage an de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Vous pouvez monter cet appareil au mur, au plafond ou l’installer au sol. Les quatre équerres de xation dans deux tailles diérentes sont fournies. AVERTISSEMENT ! Risque de blessures par la chute de l'appareil Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l’appareil à l’aide d’une seconde xation, par exemple un câble de retenue ou une chaîne de sécurité. Installation

projecteur à LED 16REMARQUE ! Risque de surchaue La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m. Vériez que la ventilation est toujours susante. La température ambiante doit toujours être inférieure à 40 °C. REMARQUE ! Utilisation de trépieds En cas de montage de l’appareil sur un trépied, veillez à ce qu’il soit stable et que le poids de l’appareil ne dépasse pas la capacité admissible du trépied. Installation

LED Bar 120/4 RGB DMX 17REMARQUE ! Risque de perturbations durant la transmission des données An de garantir un fonctionnement irréprochable, n’utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux. Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplicateurs. Assurez vous que cet appareil ne soit pas raccordé à un gradateur. Installation

projecteur à LED 18Déplacez le curseur sur le support de pile vers le milieu du boîtier et tirez le support à la manière d’un tiroir. Placez la pile à l’intérieur. La pile est placée correctement lorsque le pôle positif est orienté vers le fond du boîtier de la télécommande. Repoussez le support de pile dans la télécommande jusqu’à enclenchement. Lors de l’expédition, la pile est déjà placée dans la télécommande et protégée de la décharge par un lm plastique transparent. Ôtez le llm plastique avant la première utilisation. Mise en place de la pile dans la télécommande Installation

LED Bar 120/4 RGB DMX 195 Mise en service Établissez toutes les connexions tant que l’appareil n’est pas branché. Pour toutes les conne‐ xions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles an que personne ne marche dessus ni ne trébuche. Mise en service

projecteur à LED 20Raccordez l'entree DMX de l'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appa‐ reil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite. Vériez que la sortie du dernier appareil DMX de la chaîne est terminée avec une résis‐ tance (110 Ω, ¼ W). Connexions en mode DMX Mise en service

LED Bar 120/4 RGB DMX 21Tant que l’écran est actif, sa première page sert d’indicateur DMX. Lorsque l'appareil est en mode DMX et un contrôleur DMX est raccordé et allumé, la première position de l'écran clignote. Lorsque l’appareil est en mode DMX mais qu’aucun contrôleur DMX allumé n’est raccordé, la première position de l’écran reste allumée en permanence. Si vous congurez un groupe d’appareils en mode maître/esclave, le premier appareil com‐ mande les autres et permet un spectacle automatique piloté et synchronisé par la musique. Cette fonction est particulièrement utile pour démarrer un spectacle sans grands travaux de programmation. Connectez la sortie DMX de l’appareil maître avec l’entrée DMX du premier appareil esclave. Connectez ensuite la sortie DMX du premier appareil esclave à l’entrée esclave du deuxième appareil esclave, et ainsi de suite. Indicateur DMX Connexions en mode de fonc‐ tionnement « Master/Slave » Mise en service

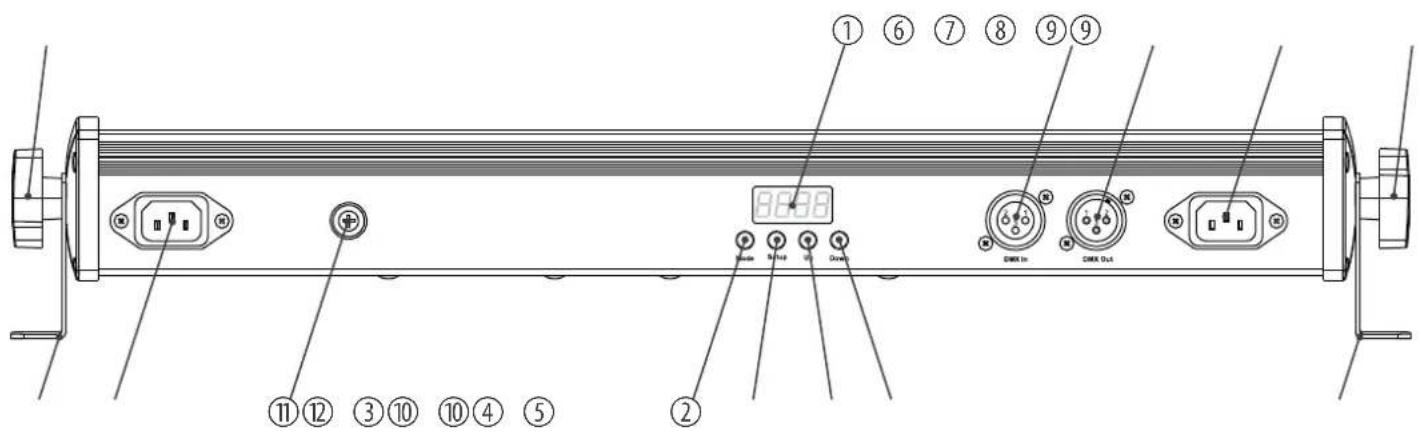

projecteur à LED 226 Connexions et éléments de commande ö ' ( ) **

Connexions et éléments de commande

LED Bar 120/4 RGB DMX 231 Écran 2 Touche [Mode] Sert à activer le menu principal et à passer d’une option de menu à l’autre. 3 Touche [Setup] Pour sélectionner une option du mode de fonctionnement concerné. 4 Touche [Up] Navigue vers le haut dans une liste de menus. Incrémente la valeur achée d’une unité. 5 Touche [Down] Navigue vers le bas dans une liste de menus. Décrémente la valeur achée d’une unité. 6 [DMX In] Entrée DMX 7 [DMX Out] Sortie DMX Connexions et éléments de commande

projecteur à LED 248 [POWER Out] Prise CEI pour le câble d'alimentation à l'appareil suivant 9 Vis de blocage des équerres de xation / pieds 10 Équerres de xation et pieds réglables et amovibles 11 Porte-fusible 12 [POWER In] Châssis CEI pour le raccordement au secteur Connexions et éléments de commande

LED Bar 120/4 RGB DMX 25Comme la télécommande universelle peut être utilisée pour plusieurs types d'appa‐ reils, il se peut que certaines touches ne soient pas attribuées et n'aient donc aucune fonction.

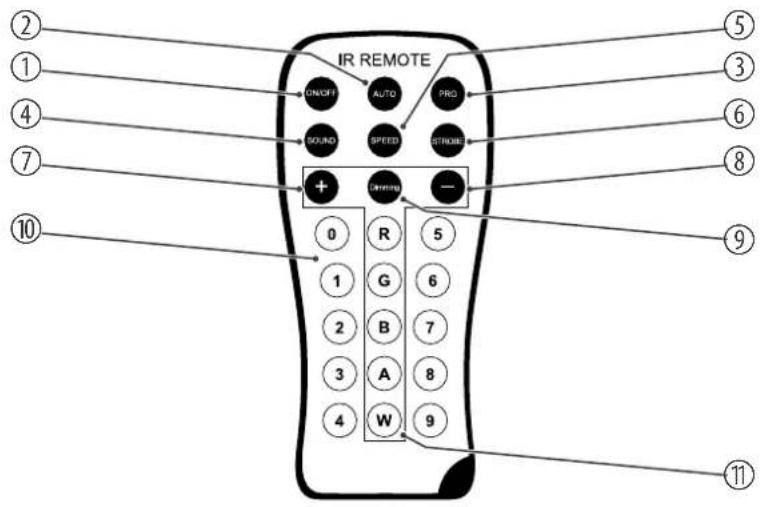

Télécommande à infrarouge (n° art. 354223, disponible en option) Connexions et éléments de commande

projecteur à LED 261 [ON/OFF] Met l’appareil sous et hors tension. 2 [AUTO] Active le mode de fonctionnement Automatique. 3 [PRG] Active le mode de fonctionnement « Show automatique préprogrammé ». Sélectionnez le programme souhaité avec [+] et [–]. 4 [SOUND] Active le mode de fonctionnement Commande par la musique. Utilisez les touches [+] et [–] pour régler la sensibilité du microphone intégré. 5 [SPEED] Active le mode de réglage pour la vitesse de programme. Réglez la vitesse avec [+] et [–]. 6 [STROBE] Active le mode de réglage pour la vitesse du stroboscope. Réglez la vitesse avec [+] et [–]. Connexions et éléments de commande

LED Bar 120/4 RGB DMX 277 [+] Incrémente la valeur réglée. 8 [–] Décrémente la valeur réglée. 9 [Dimming] Active la fonction de gradateur pour couleurs xes. Réglez la valeur pour chaque couleur xe avec [+] et [–]. 10 [0 … 9] Touches numériques pour la sélection directe d'une couleur xe. 11 [R], [G], [B], [A], [W] Touches pour la sélection d'un coloris pour le mode de gradateur. Connexions et éléments de commande

projecteur à LED 287 Utilisation

7.1 Mise en marche de l’appareil

Branchez l’appareil sur le secteur pour le faire démarrer. Quelques secondes après, l’écran ache le déroulement d’une réinitialisation. L’appareil est ensuite prêt à fonctionner. L'écran ache le mode de fonctionnement qui était réglé avant la mise hors tension.

Appuyez sur [Mode] pour activer le menu principal et sélectionner un mode de fonctionne‐ ment. Utilisez [Up] et [Down] pour modier la valeur achée. Lorsque l’écran ache la valeur souhaitée, appuyez sur [Mode]. Si vous n'appuyez sur aucune touche pendant environ dix secondes, le réglage actuel sera eectué et l'écran s'éteint. Les valeurs réglées sont conservées tant que l’appareil est relié à l’alimentation électrique. Utilisation

LED Bar 120/4 RGB DMX 29Un show automatique préprogrammé peut être activé seulement lorsque l’appareil fonctionne en mode autonome ou en tant que maître dans une conguration maître/esclave. Ce réglage n’est utile que lorsque l’appareil n’est pas commandé par le biais de DMX. Appuyez sur [Mode] à plusieurs reprises jusqu’à ce que l’écran ache « Pr.xx » . Vous pouvez maintenant sélectionner l’un des shows automatiques préprogrammés. Sélectionnez une valeur entre « Pr.01 » et « Pr.20 » avec [Up] et [Down]. Réglages pour programme 01: Pour « Pr.01 » vous pouvez choisir entre plusieurs couleurs ou l'obturation. Appuyez sur [Setup]. Vous pouvez maintenant sélectionner l'une des couleurs avec [Up] et [Down]. Achage Signication « I--r » Rouge « 2.-rv » Rouge et vert « 3.-rv » Rouge et vert intense « 4.--j » Vert « 5.-jb » Vert et bleu Mode de fonctionnement Show automatique préprogrammé Utilisation

projecteur à LED 30Achage Signication « 6.--b » Bleu « 7.-rb » Rouge et bleu « 8.-rb » Macro de couleur rouge intense et bleu « 9.-on » Rouge, vert et bleu « 0.OFF » LED éteintes Appuyez sur [Setup] pour régler la fréquence de clignotement. Vous pouvez maintenant sélec‐ tionner une valeur entre « FS.00 » (lent) et « FS.99 » (rapide) à l'aide des touches [Up] et [Down]. Réglages pour les programmes 02 à 20: Appuyez à plusieurs reprises sur [Setup] jusqu'à ce que « SPxx » s'ache sur l'écran pour régler la vitesse du show automatique sélectionné. Vous pouvez maintenant sélectionner une valeur entre « SP.01 » (lent) et « SP.99 » (rapide) ou « SP.FL » (eet stroboscope) avec [Up] et [Down]. Appuyez sur [Setup] pour régler la fréquence de clignotement. Vous pouvez maintenant sélec‐ tionner une valeur entre « FS.00 » (lent) et « FS.99 » (rapide) à l'aide des touches [Up] et [Down]. Patientez environ dix secondes jusqu'à ce que l'écran s'éteigne. Les réglages ont été eectués. Pour revenir au menu supérieur sans modication, appuyez sur [Mode]. Utilisation

LED Bar 120/4 RGB DMX 31Le mode de fonctionnement automatique peut être activé seulement lorsque l'appareil fonc‐ tionne en mode autonome ou en tant que maître dans une conguration maître/esclave. Ce réglage n’est utile que lorsque l’appareil n’est pas commandé par le biais de DMX. Appuyez sur [Mode] à plusieurs reprises jusqu’à ce que l’écran ache « Auto » . Patientez environ dix secondes jusqu'à ce que l'écran s'éteigne. Les réglages ont été eectués. Pour revenir au menu supérieur sans modication, appuyez sur [Mode]. Mode de fonctionnement Auto‐ matique Utilisation

projecteur à LED 32Ce réglage n’est utile que lorsque l’appareil est commandé par le biais de DMX. Appuyez sur [Mode] à plusieurs reprises jusqu’à ce que l’écran ache « dxxx » . Vous pouvez maintenant régler le numéro du premier canal DMX utilisé par l’appareil (adresse DMX). Sélectionnez une valeur entre 1 et 512 (achage « d001 » … « d512 » ) avec [Up] et [Down]. Assurez-vous que ce numéro est adapté à la conguration de votre contrôleur DMX. Le tableau suivant présente l’adresse DMX la plus élevée possible pour les diérents modes DMX respec‐ tifs. Mode Adresse DMX la plus élevée possible 2 canal 511 3 canal 510 5 canal 508 12 canal 501 Patientez environ dix secondes jusqu'à ce que l'écran s'éteigne. Les réglages ont été eectués. Pour revenir au menu supérieur sans modication, appuyez sur [Mode]. Adresse DMX Utilisation

LED Bar 120/4 RGB DMX 33Ce réglage n’est utile que lorsque l’appareil est commandé par le biais de DMX. Appuyez sur [Mode] à plusieurs reprises jusqu’à ce que l’écran ache « dxxx » . Appuyez sur [Setup]. Vous pouvez maintenant sélectionner l'un des modes de fonctionnement DMX sui‐ vants avec [Up] et [Down]. n « 2-ch » (deux canaux) n « 3-ch » (trois canaux) n « 5-ch » (cinq canaux) n « 12-ch » (douzecanaux) Patientez environ dix secondes jusqu'à ce que l'écran s'éteigne. Les réglages ont été eectués. Pour revenir au menu supérieur sans modication, appuyez sur [Mode]. Ce réglage n’est utile que lorsque l’appareil est commandé en tant qu’esclave dans une con‐ guration maître/esclave mais non par le biais de DMX. Appuyez sur [Mode] à plusieurs reprises jusqu’à ce que l’écran ache « SLAv » . Patientez environ dix secondes jusqu'à ce que l'écran s'éteigne. Les réglages ont été eectués. Pour revenir au menu supérieur sans modication, appuyez sur [Mode]. Mode DMX Mode de fonctionnement « Esclave » Utilisation

projecteur à LED 34Un show automatique commandé par la musique peut être activé seulement lorsque l'appareil fonctionne en mode autonome ou en tant que maître dans une conguration maître/esclave. Ce réglage n’est utile que lorsque l’appareil n’est pas commandé par le biais de DMX. Appuyez sur [Mode] à plusieurs reprises jusqu’à ce que l’écran ache « Soud » . Ceci active un show automatique commandé par la musique. Vous pouvez maintenant régler la sensibilité du microphone intégré pour la commande par la musique. Sélectionnez une valeur entre 0 (faible sensibilité) et 31 (sensibilité élevée), achage « SU.00 » … « SU.31 » à l’aide des touches [Up] et [Down]. Patientez environ dix secondes jusqu'à ce que l'écran s'éteigne. Les réglages ont été eectués. Pour revenir au menu supérieur sans modication, appuyez sur [Mode]. Commande par la musique et sensibilité du microphone Utilisation

LED Bar 120/4 RGB DMX 35Un motif monochrome constant peut être activé seulement lorsque l'appareil fonctionne en mode autonome ou en tant que maître dans une conguration maître/esclave. Ce réglage n’est utile que lorsque l’appareil n’est pas commandé par le biais de DMX. Appuyez sur [Mode] à plusieurs reprises jusqu’à ce que l’écran ache « CoLr » . Appuyez sur [Setup]. Sélectionnez l’une des options suivantes à l'aide des touches [Up] et [Down] : Achage Signication « r.000 » … « r.255 » Rouge « G.000 » … « G.255 » Vert « b.000 » … « b.255 » Bleu Patientez environ dix secondes jusqu'à ce que l'écran s'éteigne. Les réglages ont été eectués. Pour revenir au menu supérieur sans modication, appuyez sur [Mode]. Motif monochrome constant Utilisation

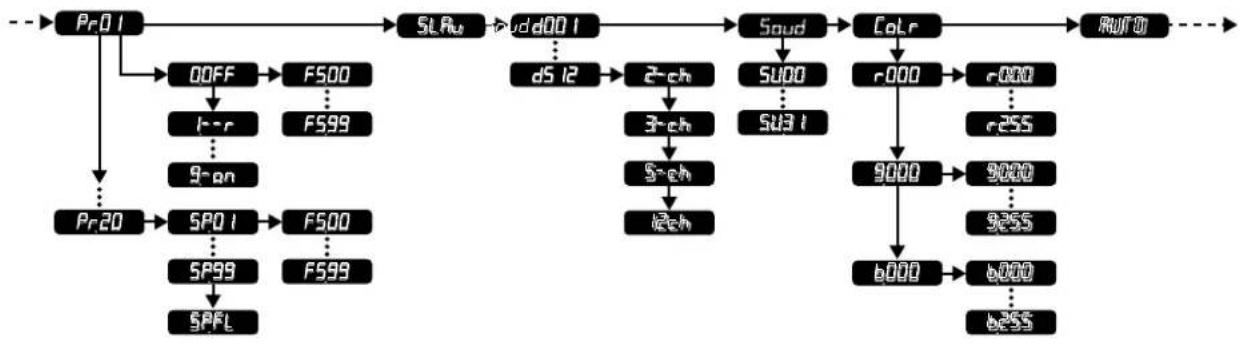

367.3 Vue d’ensemble du menu

377.4 Fonctions en mode DMX 2 canal

Canal Valeur Fonction 1 Mode de fonctionnement 0 … 11 Motif constant, la couleur est déterminée avec le canal 2 12 … 23 Show automatique préprogrammé n° 2 24 … 35 Show automatique préprogrammé n° 3 36 … 47 Show automatique préprogrammé n° 4 48 … 59 Show automatique préprogrammé n° 5 60 … 71 Show automatique préprogrammé n° 6 72 … 83 Show automatique préprogrammé n° 7 84 … 95 Show automatique préprogrammé n° 8 96 … 107 Show automatique préprogrammé n° 9 108 … 119 Show automatique préprogrammé n° 10 Utilisation

projecteur à LED 38Canal Valeur Fonction 120 … 131 Show automatique préprogrammé n° 11 132 … 143 Show automatique préprogrammé n° 12 144 … 155 Show automatique préprogrammé n° 13 156 … 167 Show automatique préprogrammé n° 14 168 … 179 Show automatique préprogrammé n° 15 180 … 191 Show automatique préprogrammé n° 16 192 … 203 Show automatique préprogrammé n° 17 204 … 215 Show automatique préprogrammé n° 18 216 … 227 Show automatique préprogrammé n° 19 228 … 239 Show automatique préprogrammé n° 20 240 … 255 Show piloté par la musique 2 Fonction selon le réglage du canal 1 Canal 1 = 0… 11 : Utilisation

LED Bar 120/4 RGB DMX 39Canal Valeur Fonction 0 … 27 LED éteintes 28 … 55 Rouge 56 … 83 Rouge et vert 84 … 111 Rouge et vert intense 112 … 139 Vert 140 … 167 Vert et bleu 168 … 195 Bleu 196 … 223 Rouge et bleu 224 … 251 Macro de couleur rouge intense et bleu 252 … 255 Rouge, vert et bleu Canal 1 = 12… 239 : 0 … 255 Vitesse du show automatique (de lent à rapide) Utilisation

projecteur à LED 40Canal Valeur Fonction Canal 1 = 240… 255 : 0 … 255 Sensibilité de la commande par la musique (insensible à très sensible)

7.5 Fonctions en mode DMX 3 canaux

Canal Valeur Fonction 1 0 … 255 Intensité du rouge (0 % à 100 %) 2 0 … 255 Intensité du vert (de 0 % à 100 %) 3 0 … 255 Intensité du bleu (de 0 % à 100 %) Utilisation

417.6 Fonctions en mode DMX 5 canaux

Canal Valeur Fonction 1 0 … 255 Intensité du rouge (0 % à 100 %) 2 0 … 255 Intensité du vert (de 0 % à 100 %) 3 0 … 255 Intensité du bleu (de 0 % à 100 %) 4 0 … 255 Gradateur (de 0 % à 100 %) 5 0 … 255 Eet stroboscopique, vitesse croissante

7.7 Fonctions en mode DMX 12 canal

Les LED sont réparties en quatre groupes pour ce mode. Chaque canal commande une couleur primaire d’un groupe. Utilisation

projecteur à LED 42Canal Valeur Groupe Fonction 1 0 … 255 1 Intensité du rouge (de 0 % à 100 %) 2 0 … 255 Intensité du vert (de 0 % à 100 %) 3 0 … 255 Intensité du bleu (de 0 % à 100 %) 4 0 … 255 2 Intensité du rouge (de 0 % à 100 %) 5 0 … 255 Intensité du vert (de 0 % à 100 %) 6 0 … 255 Intensité du bleu (de 0 % à 100 %) 7 0 … 255 3 Intensité du rouge (de 0 % à 100 %) 8 0 … 255 Intensité du vert (de 0 % à 100 %) 9 0 … 255 Intensité du bleu (de 0 % à 100 %) 10 0 … 255 4 Intensité du rouge (de 0 % à 100 %) 11 0 … 255 Intensité du vert (de 0 % à 100 %) 12 0 … 255 Intensité du bleu (de 0 % à 100 %) Utilisation

LED Bar 120/4 RGB DMX 438 Données techniques Source lumineuse 120 × LED 10 mm (48 × rouge, 36 × vert, 36 × bleu) en quatre segments Caractéristiques optiques Angle de dispersion 30° Contrôle DMX Télécommande à infrarouge (option) Nombre de canaux DMX 2, 3, 5, 12 Connexions d'entrée Alimentation électrique Châssis CEI C14 Contrôle par DMX Prise XLR, 3 pôles Connexions de sortie Alimentation électrique Prise CEI C13 Contrôle par DMX Prise XLR, 3 pôles Puissance consommée 16 W Tension d'alimentation

100 - 240 V 50/60 Hz

Fusible 5 mm × 20 mm, 1 A, 250 V, à action retardée Données techniques

projecteur à LED 44Pile de la télécommande Pile bouton aux ions de lithium CR2025, 3 V Indice de protection IP20 Options de montage Debout, montage mural, montage au plafond Dimensions (L × H × P) 510 mm × 65 mm × 88,5 mm Poids 1,1 kg Conditions d'environnement Plage de température 0 °C…40 °C Humidité relative 20 %…80 % (sans condensation) Données techniques

LED Bar 120/4 RGB DMX 45Conçu pour l’utilisation en extérieur Non Mélange de couleurs RGB Type LED Monochrome Sans ventilateur Oui Télécommande Disponible en option (n° art. 354223) DMX sans l Non Couleur du boîtier Noir Informations complémentaires Données techniques

projecteur à LED 469 Câbles et connecteurs Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une che va bien dans une prise, le résultat d'une mau‐ vaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lumière qui ne fonctionne pas. Une prise XLR tripolaire sert de prise DMX, une che XLR tripolaire d’entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d’un couplage adapté. 1 Terre (blindage) 2 Signal inverse, (DMX–, point froid) 3 Signal (DMX+, point chaud) Préambule Connexions DMX Câbles et connecteurs

LED Bar 120/4 RGB DMX 4710 Dépannage REMARQUE ! Risque de perturbations durant la transmission des données An de garantir un fonctionnement irréprochable, n’utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux. Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplicateurs. Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionne‐ ment. Vous trouverez sous ce point quelques propositions de dépannage simple : Dépannage

projecteur à LED 48Symptôme Remède L'appareil ne fonctionne pas, pas de lumière, l'écran reste noir Vériez le branchement électrique et le fusible. Malgré alimentation impeccable apparemment pas de fonction Vériez si l'appareil est en mode DMX ou en mode « esclave ». Si c'est le cas, vériez l'appareil dans un autre mode de fonctionnement. Aucune réaction sur le contrôleur DMX

1. Aucun signal DMX n’est reçu lorsque l’appareil est en

mode DMX et que la premiére position de l’écran cli‐ gnote. Vériez si le contrôleur DMX est allumé. Vériez le bon raccordement des connexions et du câble DMX.

2. Lorsque l'appareil est en mode DMX et un contrôleur

DMX est raccordé et allumé, la première position de l'écran s’allume en permanence. Si ce n'est pas le cas, aucun signal DMX valide n'est reçu. Vériez si le contrô‐ leur DMX est allumé. Vériez le bon raccordement des connexions et du câble DMX.

3. Si la première position de l’écran s’allume de manière

constante et qu'il n'y a toujours aucune réaction, vériez les réglages d'adressages et la polarité du DMX. Dépannage

4. Faites un essai avec un autre contrôleur DMX.

5. Vériez si le câble DMX se trouve à proximité ou à côté

de câbles à haute tension, ce qui pourrait induire des perturbations ou créer des dommages à un circuit d’in‐ terfaçage DMX. Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez con‐ tacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de. Dépannage

projecteur à LED 5011 Nettoyage Nettoyez les lentilles optiques accessibles de l’extérieur an d’optimiser la puissance lumi‐ neuse. La fréquence du nettoyage dépend de l’environnement de fonctionnement : les envi‐ ronnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de pous‐ sières importants sur le système optique de l’appareil. n Eectuez le nettoyage avec un chion doux et notre nettoyant pour luminaires et lentilles (n° art. 280122). n Séchez toujours les pièces avec soin. Lentilles optiques Nettoyage

LED Bar 120/4 RGB DMX 5112 Protection de l'environnement Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des embal‐ lages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage. Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les pre‐ scriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets. Éliminez les batteries au lithium uniquement en état de décharge. Retirez les batteries au lithium interchangeables de l'appareil avant l'élimination. Protégez les batteries au lithium uti‐ lisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles. Recyclez les batteries au lithium intégrées avec l'appareil. Renseignez-vous sur un site de collecte cor‐ respondant. Recyclage des emballages Recyclage des batteries Protection de l'environnement

projecteur à LED 52Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques. Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune. Recyclage de votre ancien appa‐ reil Protection de l'environnement
