Type de produit	Cuisinière gaz avec 3 fours électriques
Marque	Continental Edison
Modèle	CECP903FIX
Dimensions (L x H x P)	90 x 80,5 x 60 cm
Poids	74,8 kg
Type d'installation	Pose libre
Alimentation électrique	220-240 V~, 50 Hz, 5,5 kW
Type de gaz	Gaz naturel (G20/G25) ou GPL (G30/G31) – adaptable
Nombre de brûleurs gaz	5 (1 central, 1 avant droit, 1 avant gauche, 1 arrière gauche, 1 arrière droit)
Nombre de fours électriques	3 (principal 67 L, gauche 60 L, droit 67 L)
Classe énergétique (four principal)	A
Classe énergétique (four droit)	B
Volume utile (four gauche)	60 L
Volume utile (four principal et droit)	67 L chacun
Type de nettoyage	Catalytique (parois auto-nettoyantes)
Fonctions de cuisson	Convection naturelle, chaleur tournante, voûte, sole, grill, grill + ventilateur
Minuterie digitale	Programmation semi-automatique et automatique, alarme sonore
Sécurité enfant	Oui (verrouillage des touches)
Accessoires fournis	1 grille de cuisson, 1 lèchefrite, injecteurs GPL, 2 crochets + chevilles, tétine GPL
Garantie	Consulter le service après-vente (exclusions usuelles)
Indice de réparabilité	Informations disponibles sur le site du fabricant

FOIRE AUX QUESTIONS - CECP903FIX CONTINENTAL EDISON

Quels types de gaz puis-je utiliser avec cette cuisinière ?

La cuisinière est livrée pour fonctionner au gaz naturel (G20/G25) mais peut être adaptée au GPL (butane G30 ou propane G31) à l'aide des injecteurs fournis. Consultez le tableau des injecteurs dans la notice pour le réglage correspondant.

Comment nettoyer la porte du four en verre ?

Ne pas utiliser de grattoirs métalliques ou de produits abrasifs. Utilisez une éponge douce avec de l'eau savonneuse. La vitre intérieure est démontable : ouvrez la porte, appuyez sur les loquets en plastique, retirez le cadre et la vitre pour un nettoyage en profondeur.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que les chapeaux des brûleurs sont correctement positionnés et que les injecteurs ne sont pas obstrués. Assurez-vous que le gaz est ouvert. N'actionnez pas l'allumage plus de 15 secondes ; si le brûleur ne s'allume pas, attendez 1 minute avant de réessayer.

Comment régler l'heure sur la minuterie digitale ?

Appuyez simultanément sur les boutons '+' et '-' pendant 3 secondes. Les heures clignotent. Utilisez '+' ou '-' pour régler l'heure, puis attendez 6 secondes pour valider.

Puis-je cuire sur plusieurs niveaux en même temps ?

Oui, en mode chaleur tournante (élément chauffant turbo + ventilateur), vous pouvez cuire sur plusieurs niveaux simultanément pour une cuisson homogène.

Comment activer la sécurité enfant ?

La sécurité enfant s'active automatiquement 30 secondes après la dernière action sur la minuterie. Pour la désactiver, appuyez sur le bouton de fonction pendant 3 secondes jusqu'à ce que le symbole disparaisse.

Quelle est la puissance électrique de l'appareil ?

La puissance électrique totale est de 5,5 kW. L'appareil doit être branché sur une prise 220-240 V~ 50 Hz avec un disjoncteur de 32 A.

Comment changer un injecteur pour un autre type de gaz ?

Débranchez l'appareil et assurez-vous qu'il est froid. Retirez les grilles et les brûleurs, dévissez les injecteurs avec une clé à douille et remplacez-les par ceux fournis. Après le changement, réglez le débit réduit (vis de réglage) pour une flamme de 4 mm.

Que faire en cas d'odeur de gaz ?

Fermez immédiatement l'arrivée de gaz et aérez la pièce. Ne pas utiliser d'interrupteurs électriques ni de flammes. Vérifiez les raccords avec de l'eau savonneuse (des bulles indiquent une fuite). Contactez le service après-vente si nécessaire.

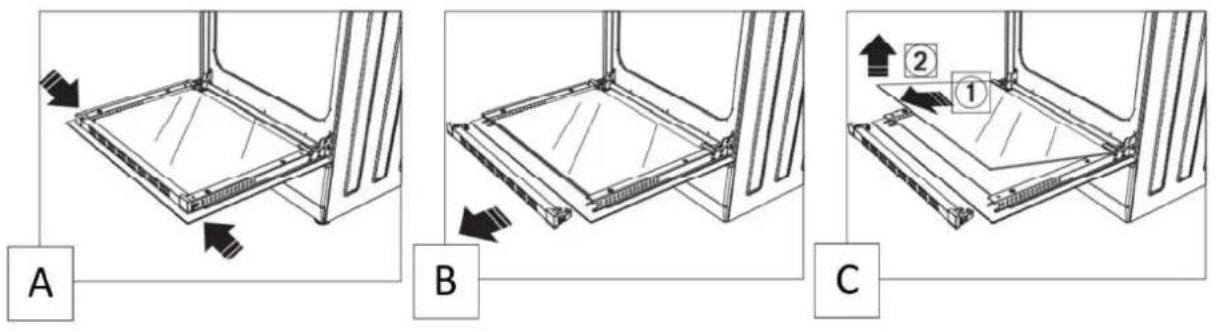

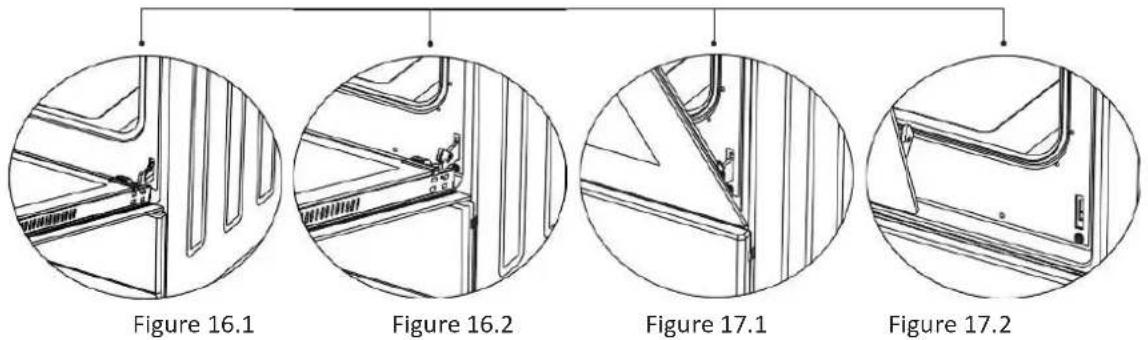

Comment démonter la porte du four pour le nettoyage ?

Ouvrez complètement la porte, tirez les verrous de charnière vers le haut avec un tournevis, puis fermez partiellement la porte et soulevez-la pour la retirer. Pour la remettre, inversez les étapes et assurez-vous que les verrous sont bien enclenchés.

MODE D'EMPLOI CECP903FIX CONTINENTAL EDISON

Cuisinière piano gaz 3 fours électriques -Freestanding cooker gas

Guide d'utilisation – Instruction booklet

AVERTISSEMENTS ET CONSEILS DE SECURITE IMPORTANTS

Nous vous invitons à lire attentivement et intégralement ce guide d'utilisation avant d'installer et d'utiliser votre appareil.

Il est important que ce guide d'utilisation soit gardé avec l'appareil pour toute nouvelle consultation. Si cet appareil devait être transféré à une autre personne, assurez-vous que le guide d'utilisation suive l'appareil afin que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci.

Dans ce guide d'utilisation, les symboles suivants sont utilisés :

	Informations importantes concernant votre sécurité personnelle et comment éviter d'endommager l'appareil
	Informations générales et conseils
	Informations sur l'environnement
	Risque de choc électrique
	Surfaces chaudes

SECURITE GENERALE

AVERTISSEMENT : Cet appareil sert uniquement à des fins de cuisson. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage du local.

AVERTISSEMENT : pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.

AVERTISSEMENT : pour éviter tout risque de détérioration de l'appareil, transporter l'appareil dans sa position d'utilisation muni de ses cales de transport.

AVERTISSEMENT : votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériels et corporels.

AVERTISSEMENT : lors du nettoyage de l'appareil, mettre les boutons sur la position « Arrêt », et attendre que l'appareil soit complètement refroidi. Utilisez uniquement des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

AVERTISSEMENT : afin d'empêcher des risques d'explosion et d'incendie, ne pas placer de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

AVERTISSEMENT : lors de la mise au rebut de l'appareil, et pour écarter tout risque corporel, mettre hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil, prendre des informations auprès des services de votre

commune sur les endroits autorisés pour la mise au rebut de l'appareil.

AVERTISSEMENT : l'appareil et ses parties

accessibles deviennent chauds pendant et après le fonctionnement, la vitre de la porte est chaude et les composants de la table peuvent s'échauffer. Tenir éloigné les enfants. Si ces différents points ne sont pas respectés, cela pourrait occasionner des risques corporels et matériels.

SECURITE DES ENFANTS

Cet appareil est conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.

Éloignez les jeunes enfants de l'appareil pendant et après son fonctionnement. Vous éviterez ainsi qu'ils ne se brûlent en touchant la surface de la table de cuisson, en renversant ou en tirant un récipient de cuisson ou en touchant la façade chaude de l'appareil.

S'assurer que les enfants ne manipulent pas les commandes de l'appareil.

Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition qu'elles aient été placées sous surveillance o u qu'elles aient reçu des instructions concernant l'utilisation de l'appareil en

toute sécurité et qu'elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants, sans surveillance.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Assurez-vous qu'ils ne touchent pas les commandes.

Il convient de maintenir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous surveillance continue. Étant donné que les matériaux d'emballage (sangle, agrafes, polystyrène, etc.) peuvent être dangereux pour les enfants, veuillez les rassembler et les éliminer immédiatement.

BRANCHEMENT

Avant de brancher l'appareil, vérifiez que la tension d'alimentation indiquée sur la plaque signalétique de l'appareil corresponde bien à celle de votre installation électrique. Les données techniques et les conditions de branchement électrique sont indiquées sur la plaque signalétique de l'appareil, ou à proximité.

La sécurité n'est assurée que si l'appareil est raccordé à la terre conformément aux prescriptions en vigueur.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

N'utilisez pas de rallonge, de multiprise secteur ni d'adaptateur car cela pourrait donner lieu à une surchauffe des branchements électriques.

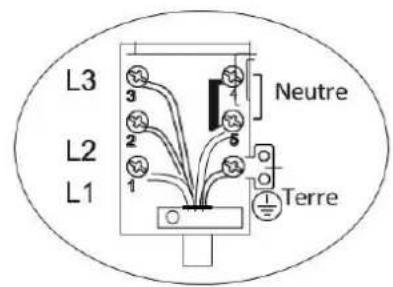

L'appareil doit être branché au réseau électrique par l'intermédiaire d'un interrupteur omnipolaire (par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs) avec un écartement minimal de 3mm entre les contacts.

AVERTISSEMENT : utilisez uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil, ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés, ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.

INSTALLATION

Les opérations d'installation et de branchement doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.

Cette cuisinière est lourde, faire attention lors de son déplacement.

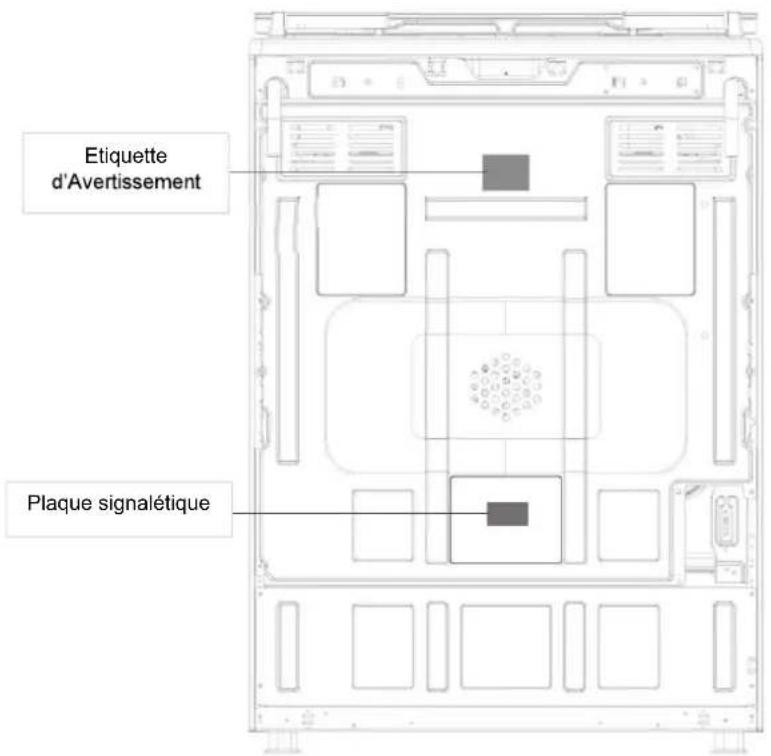

Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique ou sur l'étiquette.

Cet appareil doit être installé conformément aux réglementations en vigueur, et utilisé seulement dans un endroit bien aéré.

Ces instructions sont valables pour le pays dont le symbole du pays figure sur l'appareil. Si le symbole de votre pays n'apparait pas sur l'appareil, il faut se reporter à la notice technique qui fournira les instructions nécessaires concernant l'adaptation de l'appareil aux conditions d'utilisation du pays.

ATTENTION : L'utilisation de l'appareil est uniquement destinée à l'usage domestique habituel (cuisson des aliments) et en intérieur, à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle. Il doit être utilisé selon les instructions de ce guide.

Il n'est pas destiné à être utilisé dans :

- les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels ;

- lesefchiessedésthistetis,nnpatels

et autres environnements à caractère résidentiel ;

- les environnements de type chambre d'hôtes ;

- la restauration et autres applications similaires y compris la vente au détail.

Ne pas transformer ou modifier les caractéristiques de l'appareil.

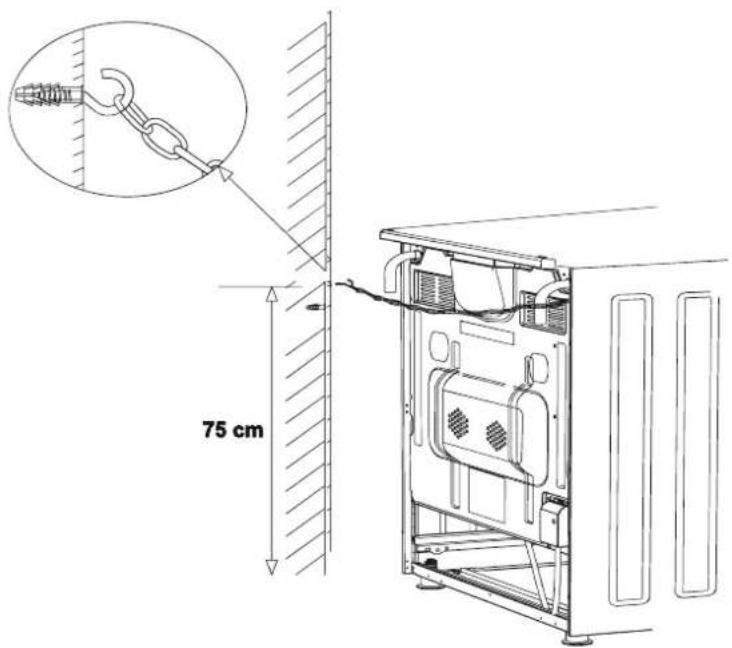

AVERTISSEMENT : cette cuisinière doit être ttachée solidement au mur avec la chaîne de sécurité

afin d'éviter tout risque de basculement, deux chevilles et deux crochets sont inclus.

L'appareil ne doit pas être installé derrière une porte décorative afin d'éviter une surchauffe.

Avant l'installation, s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles »

Les conditions de réglage de cet appareil sont inscrites sur l'étiquette (ou la plaque signalétique)

Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

UTILISATION

Votre appareil est destiné à un usage domestique normal. Ne pas l'utiliser à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Ne pas modifier ou ne pas essayer de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

Avant la première utilisation de votre appareil, faire chauffer le four une fois, à vide, afin d'éliminer l'odeur du calorifuge et les graisses de protection utilisées lors de la fabrication. S'assurer alors que la pièce est suffisamment aérée : VMC

en fonctionnement ou fenêtre ouverte pour limiter les odeurs et l'accumulation de fumée.

ATTENTION : Une utilisation intensive et

prolongée de l'appareil peut nécessiter une aération plus efficace, par exemple en ouvrant la fenêtre ou en augmentant la puissance de la ventilation mécanique si elle existe.

Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse (pommes frites, beignets...).

Les graisses surchauffées s'enflamment facilement.

Si vous utilisez un appareil électrique à proximité de votre cuisinière, s'assurer que le câble d'alimentation de cet appareil électrique ne sera pas en contact avec une surface chaude de la cuisinière qui serait susceptible de fondre ou de se coincer dans la porte du four.

Les récipients de cuisson et leur manche ou leurs poignées ne doivent pas dépasser de la plaque de cuisson.

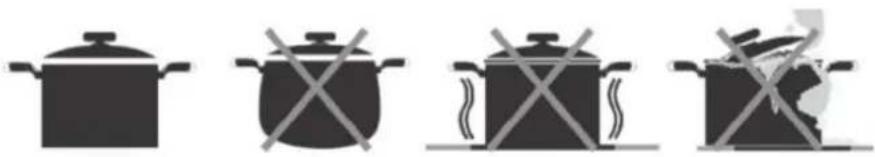

Ne pas utiliser de récipients instables ou déformés, ils pourraient se renverser et provoquer des dommages corporels. Si votre appareil est équipé d'une lèchefrite, ne pas l'utiliser comme plat à rôtir.

En plus du ou des accessoires fournis avec votre appareil, n'utilisez que des plats, des moules à gâteaux résistants à de hautes températures.

Pendant l'utilisation du four, la grille et la lèchefrite deviennent chaudes, utilisez des gants de protection thermique quand vous les sortez du four.

Après l'utilisation, s'assurer que tous les boutons sont sur la position « Arrêt ».

Lors de son utilisation, l'appareil devient chaud. Il convient de faire attention à ne pas toucher les éléments chauffants situés à l'intérieur du four.

MISE EN GARDE : laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie.

NE JAMAIS essayer d'éteindre un incendie avec de l'eau mais arrêter l'appareil puis couvrir les flammes, par exemple, avec un couvercle ou une couverture anti-feu.

ATTENTION : le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption.

MISE EN GARDE : risque d'incendie : ne pas entreposer d'objets sur les surfaces de cuisson.

Pour obtenir de bonnes conditions d'utilisation et de bons résultats culinaires, assurez-vous que l'appareil soit toujours propre. Les projections de graisses peuvent dégager des odeurs désagréables ou s'enflammer.

Ne pas stocker de produits d'entretien ou de produits inflammables dans le tiroir ou à proximité de la cuisinière.

Ne rien laisser sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.

Ne pas placer de papier aluminium directement en contact du fond du four, la chaleur accumulée pourrait entrainer une détérioration de l'émail du fond et des parois.

Ne jamais tirer l'appareil par la poignée de la porte du four. Sur la porte ouverte du four : ne pas poser de charge lourde, s'assurer qu'aucun enfant ne puisse ni monter ni s'asseoir dessus.

Veillez à ne rien laisser sur la table de cuisson pendant l'utilisation des brûleurs, (torchons, feuilles d'aluminium...). Ne jamais faire fonctionner votre table de cuisson à vide sans récipient dessus.

Nettoyez l'appareil après chaque utilisation, afin de garantir un fonctionnement correct.

La façade de votre four est chaude pendant l'utilisation, éloignez les jeunes enfants.

AVERTISSEMENT : les parties accessibles peuvent être chaudes quand le grilloir et/ou le four est utilisé. Éloigner les jeunes enfants.

NETTOYAGE

MISE EN GARDE : s'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe, pour éviter tout risque de choc électrique.

Assurez-vous que les boutons de commande soient sur la position « Arrêt » lorsque l'appareil n'est pas utilisé et avant de procéder au nettoyage ou à l'entretien.

N'utilisez jamais de nettoyeur à vapeur pour nettoyer l'appareil.

Ne pas utiliser de produits d'entretien très abrasifs ou de grattoirs métalliques pour nettoyer la porte en verre du four, au risque de rayer la surface et d'entraîner l'éclatement du verre.

Nettoyez l'appareil après chaque utilisation, afin de garantir un fonctionnement correct.

En ce qui concerne l'installation, la manipulation, le nettoyage et la mise au rebut de l'appareil, référez-vous aux chapitres ci-après du guide d'utilisation.

Informations sur la signification du marquage de conformité

Le marquage indique que le produit répond aux principales exigences des Directives Européenne 2014/35/EU (Basse Tension), 2014/30/EU (Compatibilité Electromagnétique), 2011/65/UE (Réduction de l'emploi de certaines substances dangereuses dans les Equipements Electriques et Electroniques) et le règlement 2016/426/UE (appareil fonctionnant au gaz).

SOMMAIRE

AVERTISSEMENTS ET CONSEILS DE SECURITE IMPORTANTS....1

I - DESCRIPTION DE L'APPAREIL .... 13
II-CARACTERISTIQUES TECHNIQUES 15
III-INSTALLATION....18

A - Emplacement....18
B - Déballage.de.l'appareil.et.mise.au.rebut.des18éments d'emballage
C - Aération ....19
D – Installation .... 19
E - Raccordement....19
F - Vérification étanchéité....21
G - Changement injecteurs ....22
H - Branchement au réseau électrique ....23

IV - AVANT UTILISATION....25

V - UTILISATION....25

A - Utilisation du four....25
B - Utilisation de la plaque de cuisson....27
C - Utilisation de la minuterie digitale ....29

VI - NETTOYAGE ET ENTRETIEN....32

VII – PANNES ET SOLUTIONS....36

VIII - GARANTIE....38

IX - MISE AU REBUT....39

Ce guide d'utilisation est disponible dans la langue suivante :

Toute autre version serait une traduction de la version originale.

Ce guide d'utilisation, ses modifications éventuelles ou toute nouvelle version, est disponible sur notre site www.continentaledison.fr.

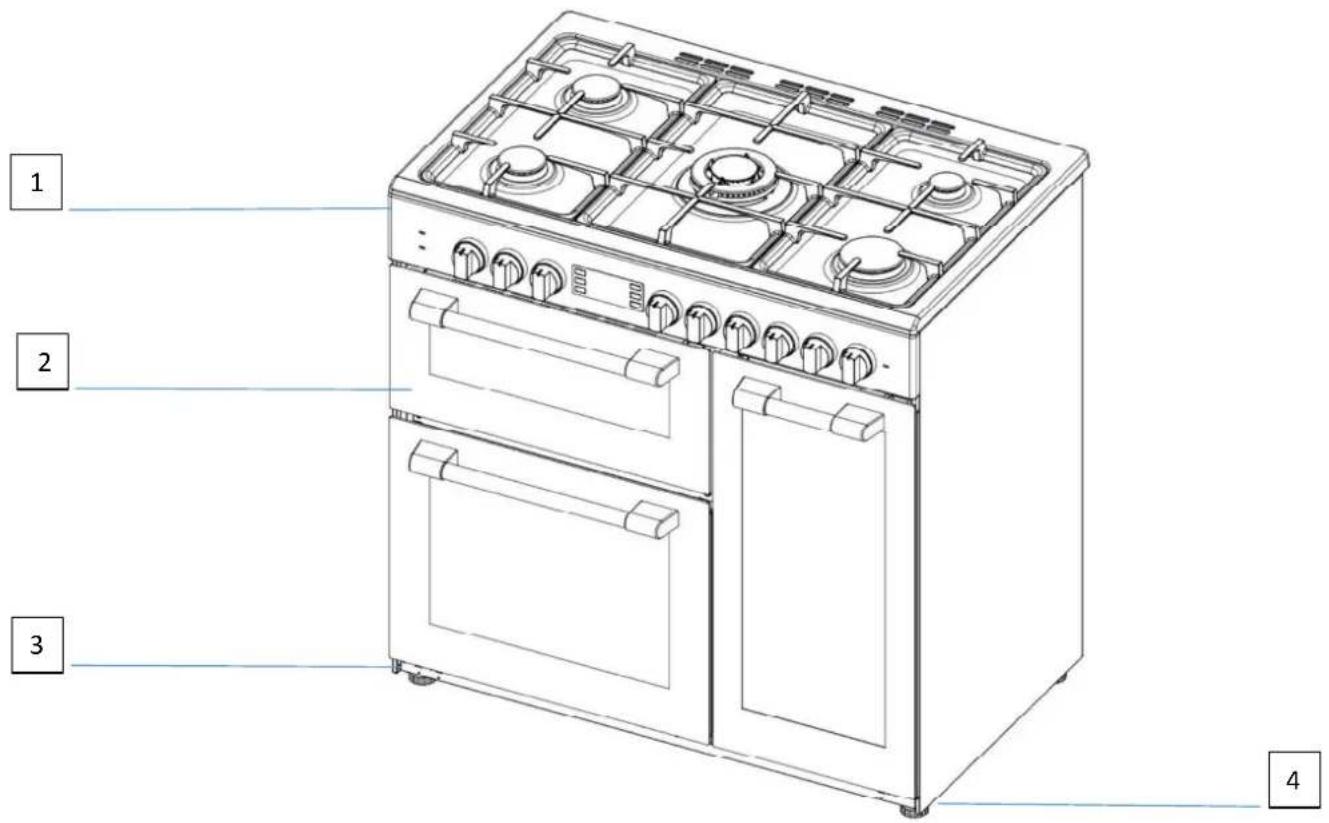

I - DESCRIPTION DE L'APPAREIL

1 2 3 4

1. Bandeau de commande
2. Porte du premier four
3. Porte du four principal
4. Porte du troisième four

BANDEAU DE COMMANDE

1 2 3 4 5 6 7 8 9 10

1. Bouton de thermostat du premier four
2. Bouton de sélection du mode de cuisson du four principal
3. Bouton de thermostat du four du four principal
4. Minuterie digitale
5. Bouton de sélection du foyer avant gauche
6. Bouton de sélection du foyer arrière gauche
7. Bouton de sélection du foyer central
8. Bouton de sélection du foyer arrière droit
9. Bouton de sélection du foyer avant droit
10. Bouton de thermostat du troisième four

Position « Arrêt » (1)

(1) Tourner le bouton pour placer le symbole « Arrêt » en face du repère de sélection [■] et ainsi arrêter le fonctionnement du four ou du foyer concerné.

ACCESSOIRES FOURNIS

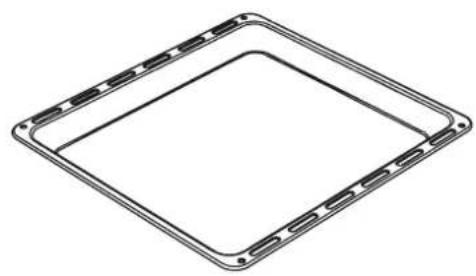

peut être positionnée sur 4 niveaux. Elle sert à recueillir les jus et les graisses de cuisson. Il est conseillé de verser au préalable un peu d'eau dans la lèchefrite pour atténuer les fumées et faciliter son nettoyage après refroidissement.

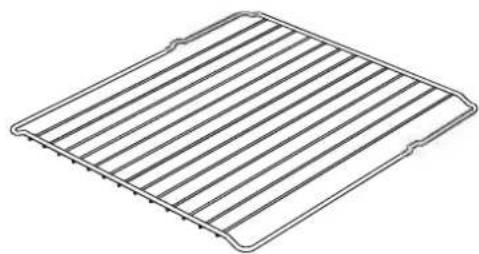

Une grille de cuisson :

peut être positionnée sur 4 niveaux. Elle sert à poser les plats ou autres récipients pour la cuisson. Votre plat doit être centré sur la grille.

Remarque : les niveaux de placement des accessoires dans le four sont indiqués de 1 (niveau le plus bas) à 4 (niveau le plus haut) pour la suite de ce guide d'utilisation.

Deux crochets et chevilles sont fournis pour installer l'appareil.

Remarque : les niveaux de placement des accessoires dans le four sont indiqués de 1 (niveau le plus bas) à 4 (niveau le plus haut) pour la suite de ce guide d'utilisation.

2 crochets pour la stabilisation de l'appareil	2 chevilles pour les vis	Tétine GAZ pour butane et propane	Feuille injecteurs avec les injecteurs gaz butane joints	1 joint en plastique

II-CARACTERISTIQUES TECHNIQUES

Références	CECP903FB / CECP903FBXD / CECP903FIX (Modèle MFR0-9506103E)
Dimension (LxHxP) 90 X 80,5 X 60 cm
Poids 74,8 kg
Type d'installation Pose libre
Alimentation électrique 220-240V~, 50 Hz
Puissance totale de l'appareil 5,5 kW
Mise sous tension et régulation du thermostat Oui
Plage de thermostat 40° 240 C°	-
Type de nettoyage Catalyse

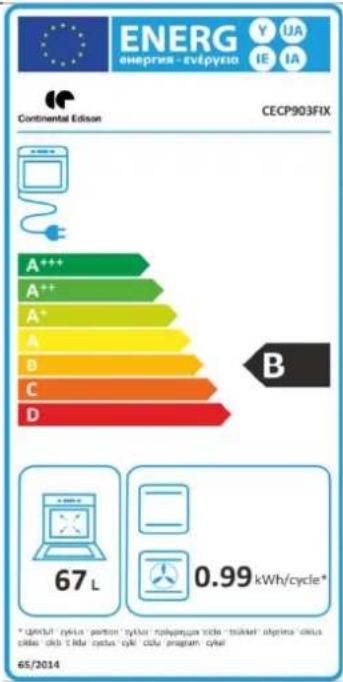

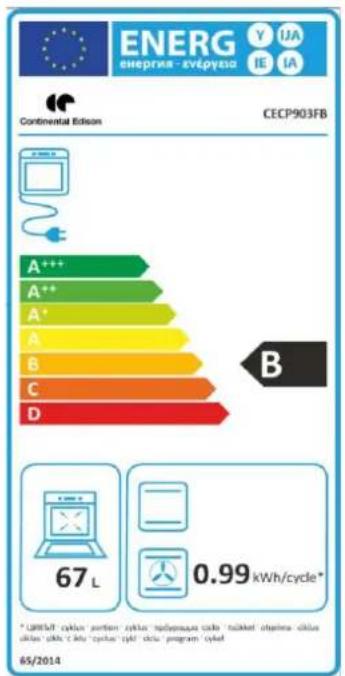

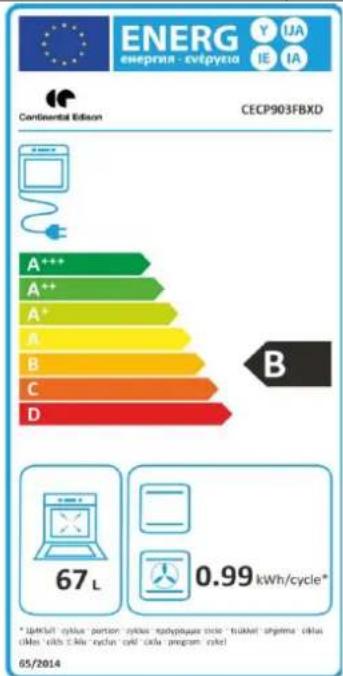

FICHE PRODUIT RELATIVE A L'ENERGIE : Four DIRECTIVE EUROPIÉNNE 2009/125/CE - R GLEMENT N° 66/2014 SELON EN 60350-1 :2011
Marque CONTINENTAL EDISON
Références	CECP903FB / CECP903FBXD / CECP903FIX (Modèle MFR0-9506103E)
Nombre de four 3

Four en bas à gauche
Indice d'efficacité énergétique par cavité (IEE _cavité ) 93,8
Classe d'efficacité énergétique	A
Consommation d'énergie nécessaire pour chauffer une charge normalisée dans une cavité d'un four électrique pendant un cycle en mode chaleur tournante par cavité	0,75 kWh/cycle
Consommation d'énergie (électricité) nécessaire pour chauffer une charge normalisée dans une cavité d'un four électrique chauffé pendant un cycle en mode conventionnel par cavité (énergie finale électrique)	0,76 kWh/cycle
Nombre de cavités	1
Source de chaleur	Électricité
Volume utile de cavité	60 litres
Puissance du four

ENERG CECP903FB Continental Edison CECP903FB A++ A++ A* A B C D 60 L 0.76kWh/cycle* 0.75kWh/cycle* 65/2014

ENERG HEATRONI - CEPYER Continental Edison CECP903F8 A++ A++ A* A B C D 60 L 0.76 kWh/cycle* 0.75 kWh/cycle* 65/2014

ENERG CECP903FIX Continental Edison CECP903FIX A++ A++ A+ A B C D 60 L 0.76kWh/cycle* 0.75kWh/cycle* * 65/2014

Four à droite
Indice d'efficacité énergétique par cavité (IEEcavité) 119,3
Classe d'efficacité énergétique	B
Consommation d'énergie requise pour chauffer une charge normalisée dans une cavité d'un four électrique au cours d'un cycle en chaleur tournante par cavité	0,99 kWh/cycle
Nombre de cavités 1
Source de chaleur Électricité
Volume utile de cavité 67 litres
Puissance du four

ENERG ENERGHE - EVÉRYEA Y IJA IE IA Continental Edison CECP903FB A++ A++ A+ B C D B 67 L 0.99 kWh/cycle* * UBSUFT cyklus portien cyklus tydyneuus cikla 'takkel' objerna ciklus ciklas 'cikla' cyklus 'cikla' cikla program 'cykl' 65/2014

ENERG eneprin-evlpyzia Y UA IE IA Continental Edition CECP903FBXD A+++ A++ A* B C D B 67 L 0.99 kWh/cycle* * Idelkful cyklus portion: cyklus sphygousc cycle - tukkel sghima cilius (like cibb ciku cycin' cml' cikla program cike) 65/2014

ENERG ehepris - evépyrid CECP903FIX Continental Edison A++ A++ A* A B C D B 67 L 0.99 kWh/cycle* * Qylul' cykus portion 'tyklos' polypropus cicle 'sukkel' agyptina' claus cibbs cibb cibb cibbs cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb cibb C 65/2014

Informations concernant les plaques de cuisson domestiques gaz DIRECTIVE EUROPIÉNNE 2009/125/CE - R GLEMENT N° 66/2014 SELON EN 60350-1 :2011
Identification	CONTINENTAL EDISON Réf. CECP903FB / CECP903FBXD / CECP903FIX (Modèle MFR0-9506103E)
Type de plaque Gaz
Nombre de zones et/ou aires de cuisson 5
Témoin de mise sous tension Oui
Efficacitéénergétique par brûleur àgaz EE brûleur àgaz	Zone de cuisson avant gauche 56
	Zone de cuisson arrière gauche -
	Zone de cuisson avant droite	55,5
	Zone de cuisson arrière droite	57
	Zone de cuisson centrale	55,1
EfficacitéÉnergétique de la Plaque de Cuisson au Gaz EE Table de Cuisson au Gaz		55,7

Cuisinière
Cat II2E+3+G 20/G 25-20/25mbarG 30/G 31-(28-30)/37mbar		Pays de destination :		ΣQn: 10,75 kW / 782g/h
		FR
Bruleur Type de gaz		Pression (mbar)	Débit calorifique nominal (kW)	Consommation		Repère sur injecteur (mm)
				g/h m3/h
Central	Gaz naturel Lacq (G20)	20	3,50	0,333		1,40
	Gaz naturel Groningue (G25)	25 1,28
	Butane (G30) 28-30			254 0,96
	Propane (G31) 37
Avant droit	Gaz naturel Lacq (G20)	20	2,90	0,276		1,15
	Gaz naturel Groningue (G25)	25 1,10
	Butane (G30) 28-30			211 0,85
	Propane (G31) 37
Avant gauche Arrière gauche	Gaz naturel Lacq (G20)	20	1,70	0,162		0,97
	Gaz naturel Groningue (G25)	25 0,92
	Butane (G30) 28-30			124 0,65
	Propane (G31) 37
Arrière droit	Gaz naturel Lacq (G20)	20	0,95	0,96		0,72
	Gaz naturel Groningue (G25)	25 0,70
	Butane (G30) 28-30			69 0,50
	Propane (G31) 37

III- INSTALLATION

AVERTISSEMENT : Cet appareil doit être installé et branché par un technicien ou une personne qualifiée conformément aux normes en vigueur.

IMPORTANT : L'installation de cet appareil nécessite l'intervention de 2 personnes.

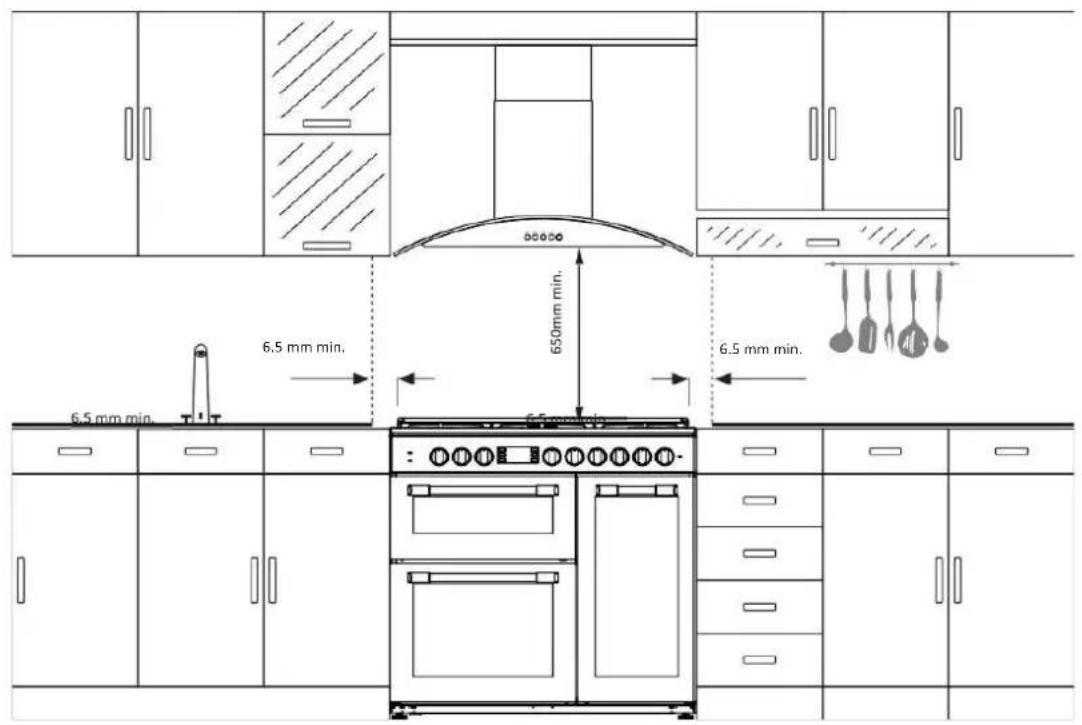

A - Emplacement

Pour garantir le fonctionnement correct de l'appareil, il faut que la pièce dans laquelle se trouve l'appareil comporte une ventilation haute et basse, ainsi qu'une fenêtre.

Lors de la mise en place de l'appareil, assurez-vous qu'il est au même niveau que le plan de travail.

La cuisinière peut être placée près d'un autre meuble, mais veillez à ce que la hauteur des meubles environnants ne dépasse pas la hauteur de la cuisinière.

En ce qui concerne la protection contre la surchauffe des surfaces environnantes, respectez les distances ci-dessus par rapport aux parois latérales des meubles.

B - Déballage l'appareil et mise au rebut des éléments d'emballage

Retirez tous les éléments d'emballage autour de l'appareil, ainsi que les éléments de protection situés à l'intérieur des compartiments de l'appareil.

• Le carton d'emballage et les feuilles de papier sont recyclables. Ils doivent être jetés dans les bacs de collecte prévus à cet effet.
• Les autres éléments d'emballage (adhésif, attaches...) doivent être jetés avec les déchets ménagers. Pour en savoir plus : www.quefairedemesdechets.fr

FR + + + + Séparez les éléments avant de trier

Après avoir déballé les différentes pièces, s'assurer que la cuisinière est en bon état.

Ne pas utiliser la cuisinière en cas de doutes équilifiéétat, et s'adresser à un personne

Les composants de l'emballage (polystyrène, sachets, cartons, ...) doivent être tenus hors de la portée des enfants, car ils représentent des sources de danger.

C - Aération

La combustion du gaz est possible grâce à l'oxygène de l'air (2m3 air/h x kW de puissance installée) -se reporter à la plaque signalétique de votre appareil.

Il est donc nécessaire que cet air soit renouvelé et que les produits de combustion soient évacués.

L'aération doit s'effectuer directement depuis une ou plusieurs ouvertures au niveau des murs extérieurs, ayant une section libre d'au moins 100cm² au total.

AVERTISSEMENT : L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur, d'humidité et de produits de combustion dans le local où il est installé. Veiller à assurer une bonne aération de la cuisine, notamment lors de l'utilisation de l'appareil. Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en augmentant la ventilation mécanique, si elle existe, ou en utilisant une ventilation supplémentaire capable d'évacuer en toute sécurité les produits de combustion vers l'air extérieur tout en renouvelant l'air de la pièce.

Consulter un professionnel avant l'installation de cette ventilation supplémentaire.

D -Installation

AVERTISSEMENT : Cette cuisinière doit être attachée solidement au mur avec la chaîne de urité (qui se trouve au dos de l'appareil) avec un moyen de fixation adapté à la nature de votre mur pourer tout risque de basculement (voir figure ci-dessus). Deux chevilles et crochets sont inclus.

Afin de prévenir le basculement de l'appareil, ces moyens de stabilisation (deux chevilles et crochets) doivent être installés.

Afin de prévenir le basculement de l'appareil, assurez-vous que le crochet est vissé de façon sécurisée sur le mur. Placez l'appareil sur une surface stable et plane.

75 cm

E - Raccordement

Votre cuisinière est livrée pour fonctionner au type de gaz indiqué sur la plaque signalétique. Avant de procéder au raccordement de l'appareil au réseau de distribution de gaz, vérifier que les données reportées sur l'étiquette d'identification appliquée au dos de la cuisinière sont compatibles avec celles du réseau de distribution de gaz.

Les tubes souples ou tuyaux flexibles doivent être atteignables et visibles sur toute leur longueur, remplacés avant leur date limite d'utilisation (marquée sur le tuyau).

Le raccordement au moyen d'un tuyau flexible monté sur un about est interdit pour les nouvelles installations au propane.

Raccorder l'appareil à la tuyauterie ou à la bouteille de gaz conformément aux normes en vigueur uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé.

Le raccordement doit être effectué au moyen d'un tuyau flexible pour gaz conforme aux caractéristiques indiquées dans les normes en vigueur.

Le raccordement sera fait conformément à la norme EN 30-1-1 selon le pays de destination et aux réglementations spécifiques de chaque pays.

Le raccordement gaz s'effectue à l'arrière de l'appareil (droite). L'extrémité de la cuisinière est de type fileté (G1/2).

Appareil livré avec un about annelé NF + joint pour une utilisation de tube souple avec collier au GPL (Gaz de pétrole liquéfié) avec un tube souple à collier (Butane).

Raccordement par tuyau à embout mécanique.

• Nous recommandons l'emploi d'un tuyau flexible normalisé d'une longueur mini de 1 m
• Raccordez une extrémité du tuyau flexible à l'arrivée du gaz, puis, avant de positionner l'appareil entre les meubles, raccordez l'autre extrémité.
• Positionnez l'appareil, en vérifiant que le tuyau de gaz ne forme pas de boucle et qu'il n'est pas en contact avec les parois chaudes de l'appareil.

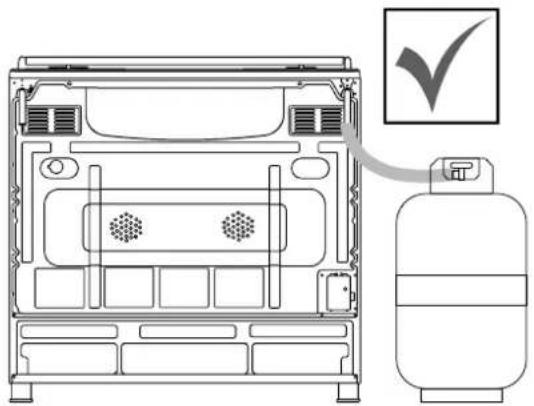

Raccordement par tuyau souple équipé de ses colliers.

• Pour les installations anciennes (avant 1997) et en butane, vous pouvez utiliser un tube souple en caoutchouc d'une longueur maxi de 1,50 m et de 6 mm de diamètre intérieur, monté avec l'about spécial butane
• Vissez l'about gaz en intercalant le joint sur le prolongateur de rampe. Si le joint n'est pas mis en place, il y a risque d'explosion.
• Enfoncez le tube souple sur l'about gaz et fixez-le avec un collier. Fixez également un collier sur l'autre extrémité (côté vanne de barrage).

Vérifiez que ce tuyau est conforme et livré avec ses deux joints. Si les joints ne sont pas mis en place, il y a risque d'explosion.

Si le passage du tuyau de raccordement derrière la cuisinière est nécessaire, respecter les prescriptions données à savoir :

Le raccordement gaz s'effectue :

√ de façon à ce que le tuyau ne soit jamais en contact avec l'arrière de l'appareil,
qu'il ne se trouve pas dans un endroit susceptible d'être encombré et qu'il ne puisse pas être en contact avec une partie mobile.
√ le tuyau ne doit pas présenter des courbes excessivement étroites ou des étranglements.

Les tubes et tuyaux flexibles doivent répondre aux exigences règlementaires :

Les tubes souples :

Destinés à être montés sur des abouts
Livrés avec des colliers de serrage
Longueur maximale : 2m en gaz de réseau et 1,5m en butane/propane.

Les tuyaux flexibles à base de caoutchouc :

Raccords à visser aux extrémités :
- écrous identiques pour les gaz de réseau
- écrous différents (dont un noir) pour installations alimentées par récipient
Longueur maximale : 2m

Les tuyaux flexibles métalliques :

Raccords à visser aux extrémités :
- écrous identiques pour les gaz de réseau
- écrous différents (dont un noir) pour installations alimentées par récipient
Longueur maximale : 2m

Le tableau ci-dessous répertorie les types de tubes et tuyaux flexibles utilisés sur les installations de gaz en France :

Type de gaz	Type de raccordement	Norme applicable	Durée de vie (année)	Utilisation				Marquage CE - RPC	Marque NF
				Appareils de chauffage, de production eau chaude, foyers/incerts	Appareils de cuisson
					Encastrés	libres
						Installation existante (3)	Installation neuve (4)
Gaz de réseaux (1)	Tubes souples avec colliers de serrage	NF D 36-102	5	non	non	oui	non		X
	Tuyaux flexibles caoutchouc armés	NF D 36-103	10	non	oui	oui	oui		X
	Tuyaux flexibles caoutchouc non armés	NF D 36-100	5	non	oui	oui	oui		X
	Tuyaux flexibles métalliques	NF EN 14800 + NF D 36-121	Sans date limite d'emploi	oui	oui	oui	oui	X	X
GFL en réciépierts (2)	Tubes souples avec colliers de serrage	XP D 36-110	5	non	non	Oui (5)	Oui (5)		X
	Tuyaux flexibles caoutchouc armés	XP D 36-112	10	non	oui	oui	oui		X
	Tuyaux flexibles métalliques	NF EN 14800 + NF D 36-125	Sans date limite d'emploi	oui	oui	oui	oui	X	X

(1) : gaz naturel ou propane distribués en réseau

(2) : butane ou propane distribués par bouteille ou citerne individuelle

(3) : ou modifiée sans remplacement du robinet de commande d'appareils

(4) : ou modifiée avec remplacement du robinet de commande d'appareils

(5) : interdit pour les nouvelles installations en propane

F - Vérification étanchéité

Important : une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Pour effectuer le contrôle d'étanchéité, assurez-vous que les manettes de commandes sont fermées et que la bouteille ou l'arrivée de gaz est fermée.

1. Lors d'une vérification de fuite de gaz, éviter d'utiliser tout type de briquet, allumette, cigarette ou substance similaire.

2. Appliquer une solution savonneuse aux points de raccordement.

3. Ouvrir la bouteille ou l'arrivée de gaz.

4. En cas de fuite, des bulles vont apparaître.

5. Si des bulles apparaissent, cela indique qu'il y a des fuites de gaz.

6. Fermer la bouteille ou l'arrivée de gaz et resserrez les raccords.

7. Refaire un essai d'étanchéité.

8. Si la fuite provient d'une autre pièce, n'utilisez plus votre cuisinière et contactez le service après-vente.

G - Changement injecteurs

AVERTISSEMENT Avant toute intervention, débranchez votre cuisinière, vérifiez que toutes les

boutons sont en position « arrêt », et que la cuisinière est complètement refroidie.

Pour adapter la cuisinière à un type de gaz différent :

Brûleurs

1. Enlevez les grilles du plan de cuisson
2. Sortez les brûleurs de leur logement
3. Retirez le couvercle et le corps du brûleur
4. Avec une clé à douille, dévissez les injecteurs
5. Remplacez par les injecteurs adaptés au nouveau type de gaz (voir tableau des injecteurs).
6. Veillez à serrer correctement les injecteurs
7. Remontez les différentes parties en effectuant les opérations dans le sens inverse.

Clef à douille

Après l'opération de changement des injecteurs le technicien devra remplacer l'étiquette présente sur l'appareil par celle qui correspond au nouveau réglage. Cette étiquette se trouve dans le sachet qui contient les injecteurs.

ATTENTION : Après avoir exécuté les adaptations ci-dessus, procéder aux réglages des débits réduits dans le paragraphe suivant.

À noter que ce réglage doit être effectué au gaz naturel. Pour le GPL (Butane - Propane), la vis doit être serrée à fond.

1. Allumer le brûleur.

2. Ajuster et tourner le bouton jusqu'à la position la plus réduite.

3. Retirer le bouton du robinet à gaz.

4. Utiliser un tournevis de taille appropriée pour ajuster la vis de réglage du débit réduit.
5. La longueur normale d'une flamme droite en position réduite doit être de 4mm.
6. Si la flamme est plus élevée que la position souhaitée, tourner la vis dans le sens des aiguilles d'une montre dans le cas contraire, tourner dans le sens contraire des aiguilles d'une montre.
7. En guise de dernier contrôle, mettre le brûleur successivement dans les positions flamme haute et flamme réduite et vérifier si la flamme est allumée ou éteinte.
8. La position de la vis peut varier selon le type de robinet à gaz utilisé pour votre appareil.
9. En passant d'un type de gaz à un autre, veiller à ce que le débit réduit soit correct.
10. Le passage brusque du maximum au ralenti ne doit jamais entraîner l'extinction de la flamme.

H - Branchement au réseau électrique

AVERTISSEMENT : Le branchement électrique de cet appareil doit être effectué par un fessionnel agréé ou par un électricien qualifié, conformément aux instructions de cette notice et formément aux normes d'installation en vigueur.

Cet appareil doit être raccordé à une installation électrique de 32 ampères (32A).

Votre cuisinière est réglée pour être raccordée sur réseau électrique dont les caractéristiques sont les suivantes : 220-240V \~ 50Hz / ou 380-415V \~ 50Hz. Si la tension de votre domicile est différente de ces valeurs, ne branchez pas votre appareil, contactez un électricien qualifié ou le service après-vente !

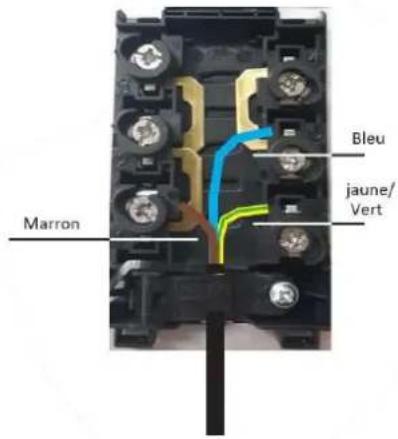

1-a. Branchement en monophasé 220-240V \~ 50Hz

Le câble pour ce branchement est fourni avec votre appareil.

Il s'agit d'un câble H05 VV-F 3G 4 mm² en monophasé.

Pour certains modèles, ce câble est déjà connecté dans le bornier.

Couleur et fonction des fils du câble fourni :

Fil marron = Phase

Fil bleu = Neutre

Fil jaune et vert = Terre

AVERTISSEMENT : Cet appareil doit impérativement être relié à la terre : utilisez uniquement câble électrique déjà installé sur votre appareil ou un câble de mêmes caractéristiques électriques. Si le le déjà installé n'est pas assez long entre votre cuisinière et le raccordement mural, il ne faut jamais longer ce câble à l'aide d'un dispositif prolongateur, il faut remplacer le câble d'origine par un câble de la gueur adaptée ayant les mêmes caractéristiques électriques (voir ci-dessous le schéma de connexion du le dans le boitier de connexion).

Installation électrique en monophasé

220-240V\~50Hz

Phase 3 2 1 4 Neutre 5 O Fil de Terre

H05-VV-F 3G 4 mm²

Marron Bleu jaune/ Vert

Fil principal

AVERTISSEMENT : Si le câble d'alimentation est endommagé, il doit être remplacé par le icant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Cette cuisinière peut être également connectée à un réseau électrique triphasée en utilisant un câble H05VV-F 5G 1.5 mm² (non-fourni). (Voir schéma de connexion électrique 380-415V 3N \~ 50Hz ci-dessous).

L'installation doit être obligatoirement réalisée par un technicien qualifié. Le fabricant ne sera jamais responsable des dommages dus à une connexion non recommandée dans ce guide d'instruction ou au fait que l'appareil est connecté à des prises dépourvues d'une connexion à la terre.

Couleur indicative des fils du câble non-fourni :

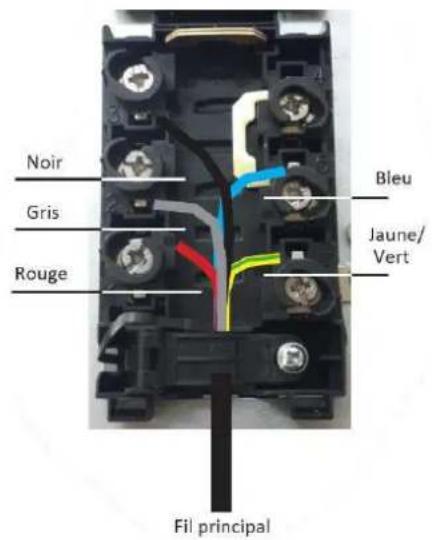

Installation électrique en triphasé 380-415V 3N\~50Hz

L3 L2 L1 Neutre Terre

H05 VV-F 5G 1.5 mm ^4

Noir Gris Rouge Bleu Jaune/ Vert Fil principal

AVERTISSEMENT : L'opéréil relié à la terre. La connexion doit être conforme aux

réglementations en vigueur (le câble et les prises doivent avoir un fil de terre). S'il n'existe pas de prise de terre où l'appareil doit être installé, contactez immédiatement un électricien qualifié. Le fabricant ne peut être tenu responsable des dommages matériels ou aux personnes liés au fait que l'appareil est connecté à une prise sans mise à la terre.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

1. Pour tous les cas de branchement :

AVERTISSEMENT : Le câbled'alimentation ne doit pas être en contact avec les pièces chaudes des surfaces chaudes de l'appareil.

AVERTISSEMENT : Raccordez toujours le fil de terre de protection.

AVERTISSEMENT : Cet appareil doit être branché au réseau électrique par l'intermédiaire d'un disjoncteur différentiel avec un écartement minimal de 3 mm entre les contacts.

AVERTISSEMENT : Ce disjoncteur doit être dimensionné à la charge et conforme aux normes applicables (l'interrupteur ne doit pas interrompre le fil de la terre).

AVERTISSEMENT : n'utilisez pas de rallonges, multiprises secteur ou adaptateurs car cela pourrait donner lieu à une surchauffe des branchements électriques. Le câble d'alimentation (fourni) doit être monté

de manière à ne jamais dépasser de plus de 50°C la température ambiante sur toute sa longueur. Avant de procéder au branchement, vérifiez que :

• L'installation électrique peut supporter la charge de l'appareil (voir tableau des caractéristiques).
- L'installation électrique doit être équipée d'une mise à la terre efficace conformément aux normes applicables en la matière.
- La prise ou l'interrupteur multipolaire est facilement accessible, une fois que la cuisinière est installée.

AVERTISSEMENT : Risque d'électrocution ! Mettez l'appareil hors tension avant toute

intervention sur les parties électriques.

IV -AVANT UTILISATION

Assurez-vous qu'il ne reste aucun matériel d'emballage sur votre cuisinière. Ces emballages devront être triés séparément pour le recyclage (Voir paragraphe : Déballage de l'appareil et mise au rebut des éléments d'emballage.)

Pour éliminer tout résidu ou graisse ayant pu être laissé(e) durant la production :

1. Ouvrez la porte du four et laissez-le chauffer à 240°C pendant 45 minutes, puis éteignez le four en tournant les boutons sur la position « Arrêt » et laissez-le refroidir.
2. 5foyerszde laotable deresipson sur tal'position maximale
   et laissez-le fonctionner pendant 5 minutes. Éteignez le foyer en tournant le bouton sur la position « Arrêt » et laissez-le refroidir. Faites la même opération sur chacun des autres foyers.

AVERTISSEMENT : aérez la pièce durant cette opération pour éliminer la fumée dégagée.

V - UTILISATION

Aération de la pièce

Lors de l'utilisation de l'appareil, veuillez-vous assurer d'une bonne aération de la cuisine. Maintenez ouverts les orifices d'aération naturelle, ou installez un dispositif d'aération mécanique (hotte de ventilation mécanique).

Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

A - Utilisation du four

Avant la cuisson de vos aliments, il est recommandé d'effectuer un préchauffage pendant 10 à 15 minutes.

1/ Tournez le bouton de sélection des programmes sur le mode de cuisson désiré.
2/ Tournez le bouton du thermostat sur la température souhaitée (de 40 à 240 °C Max).
3/ Placez les aliments dans un plat et mettez-le dans le four.
4/ Repositionnez le bouton du thermostat et le bouton de sélection des programmes en position « Arrêt » pour éteindre le four. Le témoin lumineux du four s'éteint.

ATTENTION ! Le four reste chaud pendant un certain temps. NE LE TOUCHEZ PAS tant qu'il

n'est pas complètement refroidi.

Aliments	Température (°C)	Position des niveaux	Durée de cuisson (min.)
Gâteaux	170-180	2	35-45
Petits Gâteaux	170-180	2	25-30
Petit Pâté	180-200	2	35-45
Pâtisserie	180-190	2	25-30
Cookies	170-180	3	20-25
Tarte Aux Pommes	180-190	2	50-70
Pizza	180-200	3	20-30
Lasagnes	180-200	2	25-40
Meringue	100	2	60
Poulet	180-190	2	45-50
Poulet Grillé	200-220	3	25-30
Poisson Grillé	200-220	4	25-30

(Les valeurs ci-dessus sont indicatives)

Signification des modes de cuisson

Symbole S	gnification Explication
	Convection naturelle + Ventilateur	La fonction idéale pour la réalisation de vos chefs-d'œuvre culinaires. Grâce à la combinaison de tous les éléments, il y a toujours une température constante sur tous les niveaux.
	Convection naturelle	Les éléments de chauffe inférieur et supérieur sont utilisés. Ce mode est idéal pour les gâteaux, biscuits, flans, lasagnes et viandes à rôtir.
	Voûte	Seule la résistance supérieure fonctionne. Ce mode est idéal pour les grillades.
	Sole	Seule la résistance inférieure fonctionne. Ce mode est idéal pour cuire les fonds de tartes et autres pâtisseries.
	Grill	Le grill garantit un steak ou un poisson parfait et la puissance peut être réglée sur différentes positions en fonction du plat que l'on souhaite griller ou du résultat désiré.
	Grill + Ventilateur	Le grill et le ventilateur fonctionnent tous les deux et évitent le dessèchement de vos plats.
	Élément chauffant turbo et ventilateur	La chaleur pulsée permet une cuisson uniformesur plusieurs niveaux.

B - Utilisation de la plaque de cuisson

Chaque bouton contrôle un foyer spécifique de la plaque de cuisson. Lorsque vous n'utilisez pas l'appareil, assurez-vous toujours que tous les boutons sont sur la position « Arrêt ».

Le symbole représentant une grande flamme indique la puissance de cuisson la plus élevée et le symbole représentant une petite flamme indique la puissance de cuisson la moins élevée.

Complètement ouvert ♦ Ouvert à moitié

Avant d'utiliser votre appareil, assurez-vous que les chapeaux des brûleurs sont placés comme il convient.

La position appropriée des chapeaux de brûleur est illustrée ci-dessous.

N'utilisez pas des récipients à base concave ou convexe, utilisez toujours des récipients à fond plat appropriés à la taille de chaque brûleurs (voir tableau suivant) :

Type de brûleur Taille du
Brûleur rapide	22-24cm
Brûleur semi-rapide	18-20cm
Brûleur auxiliaire	12-18cm

Bonne utilisation Mauvaise utilisation (gaspillage d'énergie)

Utilisez des récipients dont le fond est suffisamment grand pour couvrir le brûleur. Si vous utilisez des récipients inférieurs, la flamme peut être découverte et provoquer des risques d'incendie.

Sur le tableau de bord, un schéma indique à quel brûleur se réfère le bouton.

1. Pousser et tourner le bouton correspondant au brûleur sélectionné sur la position MAXIMUM (grande flamme)
2. et l'apéfeissar bage effectant d'ut secondes environ de façon à laisser le temps à la flamme de chauffer le thermocouple.
3. eSidetbrûleur s'éteint après avoir relâché I , répéter entièrement l'opération.
4. Ne pas utiliser plus de 15 secondes l'allumage. Si après ce laps de temps, le brûleur ne s'allume pas, arrêter pendant quelques instants.

5. Régler la puissance de cuisson souhaitée (grande flamme /petite flamme) et poser votre récipient.

6. Après chaque utilisation, tourner le bouton en position off.

Dans le cas d'une extinction accidentelle des flammes du brûleur, fermer le bouton du brûleur et ne pas essayer de rallumer pendant au moins 1 min.

Le dispositif d'allumage ne doit pas être actionné pendant plus de 15 s. Si à l'issue de ces 15 s le brûleur ne s'est pas allumé, cesser d'agir sur le dispositif, attendre au moins 1 min avant toute nouvelle tentative d'allumage du brûleur.

ATTENTION ! la plaque reste chaude pendant un certain temps. NE LA TOUCHEZ PAS tant qu'elle n'est pas complètement refroidie.

Précautions d'utilisation

Pour un résultat de cuisson optimal, suivez les précautions d'utilisation suivantes :

- ne jamais cuire d'aliments directement sur la table de cuisson. Celle ci n'est pas une poêle et ne devra pas être utilisée comme telle.

- utérissest péraiteentsein fond onat que chquille.

- utilisez toujours des récipients (casseroles, poêles) dont le diamètre couvre totalement la zone de chauffe afin que toute la chaleur disponible puisse être utilisée.

- le dessous de vos casseroles doit être sec et propre pour garantir une plus longue durée de vie de vos foyers de cuisson et de vos récipients.

- ne jamais laisser un foyer chauffer à une puissance maximum sans surveillance. Un débordement provoquerait de la fumée et des résidus graisseux pourraient prendre feu.

- ne laissez jamais un foyer allumé sans récipient dessus car le niveau maximum de chaleur est atteint très rapidement et vous risquez d'endommager l'élément chauffant.

- veillez à ce qu'aucun objet ou ustensile sensible à la chaleur ne soit placé trop près de gros récipients qui dépasseraient du périmètre de cuisson.

- cuire de préférence avec un couvercle sur le récipient. Cela permet d'économiser de l'énergie.

C - Utilisation de la minuterie digitale

A 20:00 Bouton moins Heure bouton de réglage Bouton plus

SYMBOLES DE L'ÉCRAN

	Indication de l’état du fourActivée: Cuisson en cours ou prêt pour la cuisson.Désactivée: Pas de cuisson.
	Indication du statut du bip minuteActivée: Bip minute activé.Clignotant: Mode de réglage du bip minute, réglage possible par les boutons ⚠ ou ⏰, ou bip minute en cours terminé.Désactivée: Bip minute désactivé.
	Indication de la sécurité enfantActivée: La sécurité enfant est activée.Désactivée: La sécurité enfant est désactivée.
	Indication du statut de la cuisson automatiqueActivée: Cuisson automatique ou semi-automatique activée.Clignotant: Cuisson automatique terminée ou programmée.Désactivée: Aucune cuisson automatique activée.

C'est un module électronique de minuterie qui vous permet de déterminer l'heure à laquelle le repas que vous placez dans le four sera prêt. Tout ce que vous avez à faire c'est régler le temps de cuisson et l'heure à laquelle votre repas devra être prêt. Vous pouvez aussi utiliser un minuteur avec alarme indépendant du four. Le retard ou l'avance du minuteur ne constituent pas un dysfonctionnement. Le minuteur peut être placé en avant ou en arrière du four selon la fréquence du secteur, étant donné qu'il fonctionne directement à la tension du courant du secteur. Ceci ne constitue pas un dysfonctionnement.

MISE SOUS TENSION

Lorsque vous mettez le four sous tension, illes'édiquateuendereerlemarche,

l'heure

symbole a signotent.

Cela signifie que l'heure indiquée est incorrecte et doit être ajustée. Appuyez sur pour mettre le four en marche et procéder au réglage du temps tel qu'indiqué ci-dessous.

RÉGLAGE DE L'HEURE

L'heure ne peut être réglée au cours d'un programme de cuisson. Appuyez simultanément sur pendant trois sectes les procordséctre à les fonctions de réglages de l'heure et les heures se mettent à clignoter.

Utilisez les touches du pour régler l'heure à votre convenance.

La limite maximale de réglage de l'heure est de 23 h 59 minutes. Vous quittez la fonction de réglage 6 secondes après avoir appuyé sur le dernier bouton, ou immédiatement en appuyant sur le bouton.

Remarque : La fonction de réglage de l'heure s'active aussi 7 secondes après la mise en marche du four.

RÉGLAGES

Avec cette fonction, vous pouvez régler la durée de cuisson souhaitée.

Appuyez une fois sur le bouton pour accéder à la fonction de réglage du bip minute. Le symbole met à clignoter à l'écran. L'utilisation de d'permet d'entrer la durée désirée. La limite maximale de réglage est de 10 heures. Vous quittez la fonction de réglage 6 secondes après avoir appuyé sur le dernier bouton, ou immédiatement en appuyant sur le bouton.

ARRÊT DE LA SONNERIE D'ALARME

Après l'expiration du temps du bip minute, l'alarme se déclenche et son symbole clignote sur l'écran. Vous pouvez arrêter l'alarme et son symbole en appuyant sur n'importe quel bouton. Si vous n'appuyez sur aucun bouton, l'alarme s'arrête automatiquement après 5 minutes, mais le symbole continue de clignoter.

CUISSON SEMI-AUTOMATIQUE

Ce programme de cuisson consiste à commencer la cuisson immédiatement et pour une durée précise. Une fois que le four est réglé à la fonction et à la température désirées grâce aux boutons prévus à cet effet ;

1. Appuyez deux fois sur le bouton, il symbole se met à clignoter sur l'écran. et la durée de la cuisson s'affiche progressivement.
2. Utilisez le bouton pour régler la durée de cuisson selon votre convenance.
3. Le réglage est effectif 6 secondes après que vous avez appuyé sur le dernier bouton ou lorsque vous appuyez deux fois sur : Le symbole reste fixe à l'écran et l'heure s'affiche.

CUISSON COMPLÈTEMENT AUTOMATIQUE

Ce programme de cuisson permet de retarder une cuisson en réglant l'heure à laquelle le repas sera prêt. En d'autres termes, le four n'entame pas la cuisson immédiatement, mais détermine automatiquement l'heure à laquelle elle commencera.

1. Appuyez deux fois sur le bouton ⏻, le symbole Ⓐ se met à clignoter sur l'écran. du r et la durée de la cuisson s'affiche progressivement.
2. Utilisez le bouton ou pour régler la durée de cuisson selon votre convenance.
3. Appuyez une fois de plus sur le bouton ?le symbole A clignote à l'écran et la durée de la cuisson

s'affiche progressivement.

1. Àu'aide des boutons + - , réglez l'heure de fin de la cuisson à votre convenance. Le symbole A disparaît mais l'indicateur continue de clignoter à l'écran. Ceci montre qu'une cuisson automatique a été programmée, mais reste en attente.

2. Le réglage est effectif 6 secondes après que vous avez appuyé sur le dernier bouton ou en lorsque vous appuyez sur 📋. L'heure du jour s'affiche ensuite à l'écran.

FIN DE LA CUISSON AUTOMATIQUE

Une fois la cuisson terminée automatiquement, l'icône commence à clignoter. L'alarme sonore peut être désactivée en appuyant sur n'importe quelle touche. Pour désactiver le verrouillage des touches, appuyez sur la touche : Le four passe en mode manuel en appuyant sur la touche pendant 2 secondes. La sonnerie retentit pendant 7 minutes si vous n'appuyez sur aucune touche.

COUPURES DE COURANT

Le produit n'est pas affecté par des pannes de courant à court terme (jusqu'à environ 50 secondes), et pendant ce temps, les minuteries et l'heure du jour continuent d'avancer. En dehors des pannes de courant de courte durée (pannes de plus de 50 secondes), votre four sera désactivé pour des raisons de sécurité.

Ceci est indiqué par le clignotement de l'horloge et de l'icône temps devra être ajusté. (Voir : mise sous tension).

Remarque : Le clignotement du symbole A indique que le four n'est pas en marche et que vous devez passer au mode manuel.

SÉCURITÉ ENFANT

Cette fonction permet d'éviter toute modification accidentelle des paramètres de la minuterie. Cette fonction s'active 30 secondes après que vous avez appuyé sur le dernier bouton. Le symbole apparaît ensuite. Pour le désactiver, appuyez sur le bouton pendant 3 secondes, le symbole disparaît.

Sonnerie de l'alarme :

Appuyez sur le bouton pendant 3 secondes, la sonnerie d'alarme actuelle se déclenche. Vous pouvez parcourir les trois autres sonneries disponibles en appuyant sur les boutons. La dernière sonnerie que vous entendrez est automatiquement sélectionnée et enregistrée. Le réglage est effectif 6 secondes après que vous avez appuyé sur le dernier bouton ou lorsque vous appuyez sur

Réglage de la luminosité :

Appuyez sur le bouton pendant 3 secondes, les paramètres de luminosité actuels s'affichent. Vous pouvez parcourir les 8 autres réglages de luminosité en appuyant sur les touches et le dernier réglage de la luminosité que vous affichez est automatiquement sélectionné et enregistré. Le réglage est effectif 6 secondes après que vous avez appuyé sur le dernier bouton ou lorsque vous appuyez sur

Remarque : Les paramètres par défaut sont les plus utilisés.

Remarque : Les options programmables ne se suppriment pas et demeureront après toute coupure de courant.

VI -NETTOYAGE ET ENTRETIEN

AVERTISSEMENT : Avant de procéder au nettoyage, débranchez l'appareil.

Assurez-vous que toutes les commandes de la table de cuisson et/ou du four sont sur la position « Arrêt ». Laissez la table de cuisson et/ou le four refroidir complètement pour éviter tous risques de brûlures.

Nettoyez l'appareil soigneusement après chaque utilisation. Il est nécessaire de retirer les résidus de cuisson, évitant ainsi la combustion de ces résidus les fois suivantes.

N'utilisez pas de produits de nettoyage abrasifs, des crèmes caustiques, des éponges abrasives ou des outils dur pour nettoyer la cuisinière, cela évitera d'endommager les surfaces.

Ne pas utiliser de produits d'entretien abrasifs ou de grattoir métallique pour nettoyer la porte en verre du four, au risque de rayer la surface et d'entraîner l'éclatement du verre.

NETTOYAGE DU BANDEAU DE COMMANDE

Ne retirez pas les boutons pour nettoyer le bandeau de commande.

Essuyez avec un chiffon ou une avporteliquide vaisselle puis séchez avec un chiffon doux.

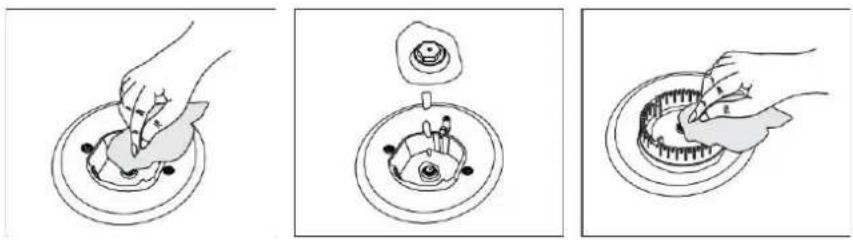

NETTOYAGE DE LA TABLE DE CUISSON

Nettoyez immédiatement les éclaboussures pour éviter qu'elles ne brûlent sur la surface du plan de cuisson.

Pour nettoyer votre table de cuisson, utilisez une éponge douce et de l'eau contenant du liquide vaisselle ou un produit adapté à votre table de cuisson.

Séchez l'appareil avec un chiffon doux et propre.

N'utilisez pas d'objets qui risqueraient de rayer le plan de cuisson (tels qu'un tampon abrasif ou une pointe de couteau, etc.).

Lavez à l'eau savonneuse la grille de cuisson et la lèchefrite après chaque utilisation, puis rincez et séchez bien avant une nouvelle utilisation.

NETTOYAGE DU FOUR

Après chaque utilisation, nettoyez le four avec une éponge douce ou un chiffon doux imbibés d'eau chaude additionnée de liquide vaisselle. Essuyez-le ensuite avec un chiffon humide, puis séchez-le soigneusement avec un chiffon doux et sec.

Il est parfois nécessaire d'utiliser un produit de nettoyage spécifique pour effectuer un nettoyage complet.

Nettoyez l'extérieur de l'appareil avec un chiffon légèrement humide. Séchez complètement.

Ouvrez complètement la porte du four en la tirant vers vous et procédez au déverrouillage en tirant le verrou de charnière vers le haut à l'aide d'un tournevis (Figure 16.1)

Amenez le verrou de charnière au plus grand angle (Figure 16.2) et positionnez les deux charnières vers la même position en approchant la porte du four vers le four.

Fermez la porte du four de manière à appuyer sur le verrou de charnière (Figure 17.1).

Pour retirer la porte du four, tirez-la vers le haut en utilisant vos deux mains lorsqu'elle est proche de la position fermée (Figure 17.2).

Pour remettre la porte du four :

1. Rapprochez la porte du four, comme indiqué sur la figure 3.1, avec la partie inférieure touchant les charnières et la partie supérieure restant légèrement entrouverte.
2. Poussez la porte vers la charnière depuis le bas de la porte afin qu'il s'enclenche dans le verrou de la charnière.
3. Ouvrez complètement la porte du four à 90 degrés (Figure 2.2)
4. Tournez le verrou de charnière en position fermée des deux côtés (Figure 2.1).
5. Fermez la porte complètement.

Assurez-vous que les verrous de charnières soient bien remis en place.

A B C

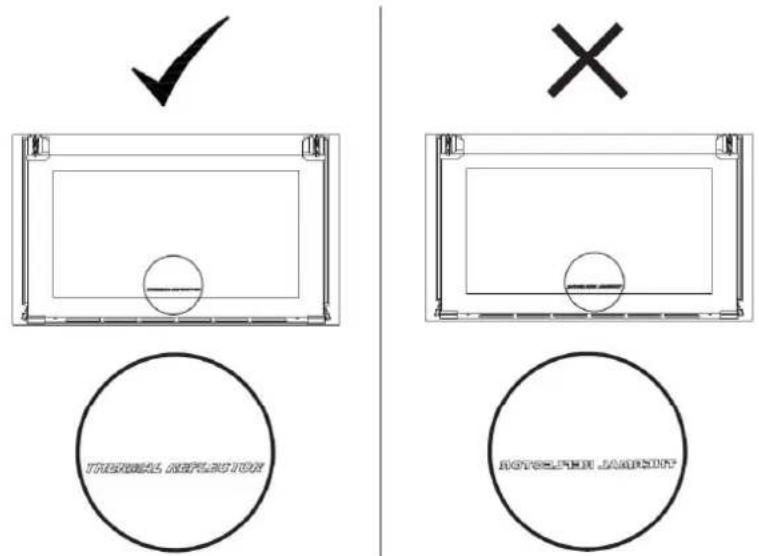

La vitre intérieure peut se démonter, facilitant ainsi le nettoyage. Cette opération se fait à froid.

• Pour le démontage :

• ouvrez complètement la porte et appuyez sur les loquets en plastique de chaque côté de la porte (figure A).
• tirez la partie supérieure du cadre de porte dans votre direction (figure B).
• soulevez la vitre intérieure pour la retirer (figure C). Nettoyez la vitre puis séchez.

• Pour le remontage :

• replacez la vitre avec la partie supérieure du cadre de porte en la poussant en direction de l'intérieur du four. VETHERMAE REFLECTOR soit face à vous. (Voir Schéma pour le sens de la vitre ci-dessous)
• appuyez sur les loquets pour bloquer la vitre, refermez la porte du four.
• replacez la partie supérieure du cadre de porte, en veillant à ce que la vitre soit correctement en place

Utilisez un produit nettoyant pour vitres pour nettoyer la porte du four côtés intérieur et extérieur. Rincez à l'eau claire et séchez avec un chiffon doux et sec.

AVERTISSEMENT : ne nettoyez pas la porte du four tant que les parties vitrées sont encore chaudes.

Au cas où cette précaution ne serait pas respectée, les parties vitrées pourraient se briser.

Ne pas utiliser de produits d'entretien très abrasifs ou de grattoir métallique pour nettoyer la porte en verre du four, au risque de rayer la surface et d'entraîner l'éclatement du verre.

MISE EN

GARDE : s'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe, pour éviter tout risque de choc électrique.

1. Assurez-vous que les boutons sont sur la position « Arrêt », puis débranchez l'appareil de l'alimentation.

1. Retirez le couvercle de protection de la lampe. Si vous avez du mal à le tourner, utilisez un gant. Nettoyez-le et séchez-le complètement.

2. Retirez -l'apapoule appoupeaux caractéristiques strictement identiques à celles d'origine.

3. puisérepléezpleubeuvercle.

Caractéristiques de l'ampoule :

• Culot E14
  • 230 V\~
  • Max. 15 W

Pannes possibles Causes et solutions
L'appareil ne fonctionne pas correctement	- Vérifiez qu'elle câble d'alimentation- Le fusible ne fonctionne pas ou a disjoncté. Contrôlez les fusibles. Si le fusible a disjoncté, relevez-le ou remplacez-le.- Il y a peut-être eu une fluctuation du réseau électrique. Débranchez le câble d'alimentation de la prise de courant et rebranchez-le.- Il n'y a peut-être pas de courant. Contrôlez qu'il y a bien du courant et que les fusibles sont bien enclenchés. S'il le faut, réarmez les fusibles.
De la vapeur sort du four lors de son fonctionnement	Il est normal de voir de la vapeur lors du fonctionnement du four. Ceci n'est pas une panne.
Des bruits métalliques se font entendre lorsque le four chauffe puis refroidit	Lorsque des pièces métalliques s'échauffent, elles peuvent émettre des bruits en se dilatant. Ceci n'est pas un dysfonctionnement ou une panne.
Le four ne chauffe pas Le(s)	bouton(s) tournant(s) des fonctions et/ou de température n'est/ne sont peut-être pas réglé(s). Réglez-les.
Les flammes ont un aspect irrégulier	- Vérifiez la propreté des brûleurs et des injecteurs situés sous les brûleurs, l'assemblage des brûleurs.- Vérifiez qu'il reste suffisamment de gaz dans votre bouteille.
Fuite de gaz -vente	Fermez l'arrivée et appelez le service après

Pour tout autre problème survenant à votre appareil : contactez le Service Après-Vente.

Service Après-Vente

Soyez prêt à fournir :

• Une brève description du problème
• Le type et le modèle exact de l'appareil (Voir sur la plaque signalétique*)
• La plaque signalétique avec le numéro de série **
  • La facture d'achat et son numéro
• Un numéro de téléphone où vous pouvez être joint

*Plaque d'identification/plaque signalétique :

La plaque d'identification contient les données techniques, ainsi que le marquage.

**Plaque signalétique avec le numéro de série :

La plaque signalétique contient le numéro de série de l'appareil qui commence par V0000xxxxxxxxxxxxx ou par 90000xxxxxxxxxxxxx.

N'enlevez jamais les plaques d'identification et plaque signalétique avec le numéro de série. Ne pas utiliser de produits d'entretien abrasifs ou de grattoir métallique qui pourraient abîmer ou décoller la plaque signalétique avec le numéro de série. Utilisez plutôt une éponge douce ou un chiffon doux imbibés d'eau chaude contenant du liquide vaisselle. Essuyez ensuite avec un chiffon humide, puis séchez-le soigneusement avec un chiffon doux et sec.

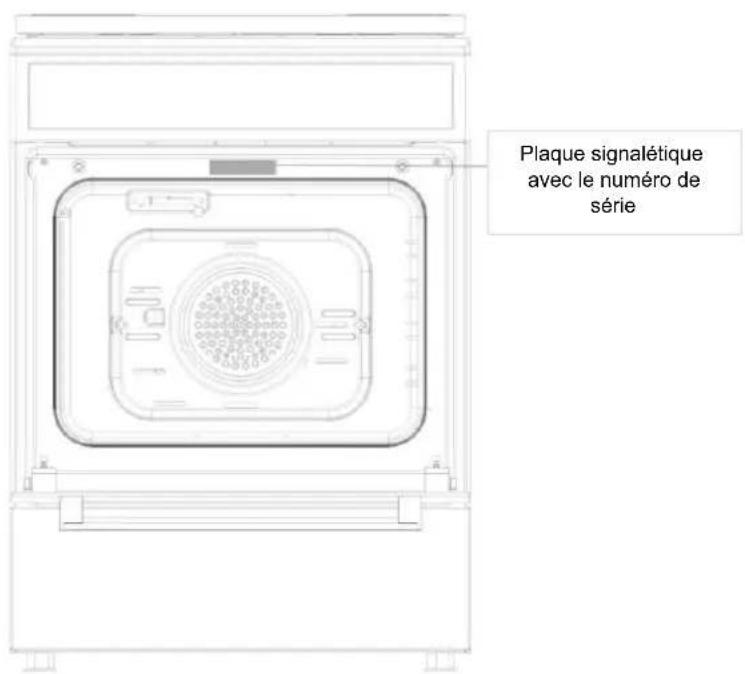

Exemple d'emplacement de la plaque signalétique et du numéro de série sur l'appareil :

Etiquette d'Avertissement Plaque signalétique

Arrière de l'appareil

Plaque signalétique avec le numéro de série

Avant de l'appareil
Four ouvert

VIII -GARANTIE

EXCLUSIONS DE GARANTIE :

La garantie ne couvre pas les pièces d'usure du produit, ni les problèmes ou les dommages résultant de :

(1) détériorations superficielles dues à l'usure normale du produit ;
(2) défauts ou détériorations dus au contact du produit avec des aliments ou des liquides et dus à la corrosion provoquée par la rouille ;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés ;
(4) toute opération impropre d'entretien, utilisation non conforme aux instructions concernant le produit ou branchement à une tension incorrecte ;
(5) toute utilisation d'accessoires non fournis ou approuvés par Continental Edison.

La garantie sera annulée en cas d'absence de la plaque signalétique et/ou du numéro de série du produit.

IX - MISE AU REBUT

Cet appareil porte le symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques (DEEE).

Cela signifie que ce produit doit être pris en charge par un système de collecte séler conformément à la directive européenne 2012/19/UE afin de pouvoir soitêtre démantelé soit être recyclé, et ainsi réduire l'impact sur l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale (mairie) ou régionale.

Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement en raison de la présence de substances dangereuses.

En aucun cas vous ne devez jeter cet appareil sur la voie publique.

FR Cet appareil, ses accessoires et cordons se recyclent REPRISE À LA LIVRAISON OU À DÉPOSER EN MAGASIN OU À DÉPOSER EN DÉCRITERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
