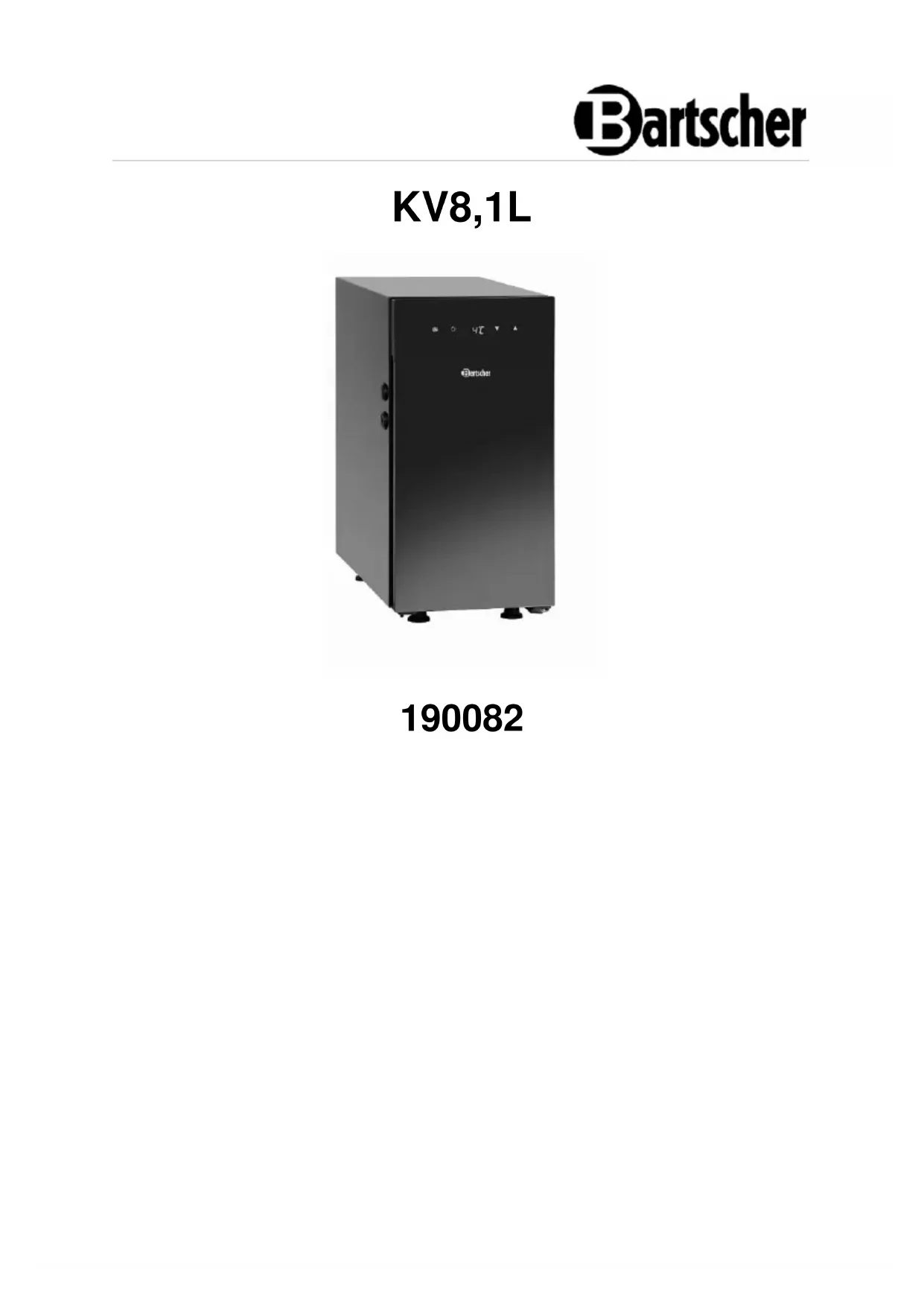

MODE D'EMPLOI KV8 1L BARTSCHER

Version: 1.0 Date de création : 2021-09-20

FR190082 1 / 20 Manuel d'utilisation original

2.2 Protection des droits d’auteur .................................................................. 7

6.1 Consignes de sécurité pour le nettoyage ............................................... 16

Avant d’utiliser l’appareil, lire attentivement la notice et la conserver en un lieu facilement accessible !

La présente notice d’utilisation décrit l’installation, la manipulation et la maintenance de l’appareil, elle est une source d’informations importante et un ouvrage de référence. La connaissance de toutes les consignes de sécurité et d’utilisation comprises dans la présente notice est une condition indispensable pour assurer le fonctionnement correct et en toute sécurité de l’appareil. S’appliquent également les règles de prévention des accidents, les normes de sécurité au travail et la réglementation en vigueur dans le pays d’installation de l’appareil. Avant d’utiliser l’appareil et surtout, avant de le mettre en marche, lire attentivement la présente notice d’utilisation pour éviter tout dommage ou blessure. Une utilisation incorrecte peut endommager l’appareil. La présente notice d’utilisation fait partie intégrante du produit et doit être gardée directement à proximité de l’appareil et rester accessible à tout moment. En cas de cession de l’appareil, la présente notice d’utilisation doit être également fournie avec l’appareil.

L’appareil est conçu d’après les règles techniques en vigueur. Cependant, l’appareil peut constituer une source de dangers, s’il n’est pas utilisé correctement ou conformément à son usage. Toutes les personnes qui utilisent l’appareil doivent se tenir aux indications mentionnées dans la présente notice d’utilisation et respecter les consignes de sécurité.

1.1 Explication des avertissements

Les indications importantes relatives à la sécurité ainsi que les avertissements sont désignés dans la présente notice par des mentions d’avertissement adéquates. Ces indications doivent être impérativement respectées, pour éviter les accidents, les blessures et les dommages matériels.

DANGER ! La mention d’avertissement DANGER avertit contre les risques qui peuvent entraîner des blessures graves ou la mort, s’ils ne sont pas évités.Sécurité 190082 3 / 20

AVERTISSEMENT ! La mention AVERTISSEMENT avertit contre les risques qui peuvent entraîner des blessures graves, moyennement graves ou la mort, s’ils ne sont pas évités.

ATTENTION ! La mention ATTENTION avertit contre les risques qui peuvent entraîner des blessures légères ou moyennes, s’ils ne sont pas évités.

, die ATTENTION ! La mention ATTENTION indique un éventuel dommage matériel lié au non-respect des consignes de sécurité.

REMARQUE ! Le symbole REMARQUE indique à l’utilisateur les informations et les consignes relatives à l’utilisation de l’appareil.

1.2 Consignes de sécurité

• Une tension de secteur trop élevée ou une installation incorrecte peuvent entraîner un risque de choc électrique.

• L’appareil peut être branché à l’électricité uniquement si les données sur la plaque signalétique correspondent à la tension de secteur.

• Pour éviter les courts-circuits, ne pas mouiller l’appareil.

• Si des défaillances apparaissent lors du fonctionnement de l’appareil, le débrancher immédiatement de l’alimentation électrique.

• Ne pas toucher la fiche avec les mains mouillées.

• Ne jamais saisir l’appareil, s’il tombe dans l’eau. Débrancher immédiatement l’appareil de l’alimentation électrique.

• Toute réparation ou ouverture du boîtier de l’appareil doit être réalisée par un personnel spécialisé et un service agréé.

• Ne pas déplacer l’appareil en le tenant par le câble.Sécurité 4 / 20 190082

• Éviter tout contact du câble de raccordement avec des sources de chaleur et des éléments pointus et tranchants.

• Ne pas plier, serrer ou nouer le câble de raccordement.

• Dérouler complètement le câble de raccordement.

• Ne jamais placer l’appareil ou tout autre objet sur le câble de raccordement.

• Pour débrancher l’appareil de l’alimentation électrique, toujours tirer par la fiche.

• Ne pas utiliser l’appareil si le câble d’alimentation est endommagé. Si le câble d’alimentation est endommagé, le faire remplacer par le service d’entretien ou un électricien qualifié, afin d’éviter les risques.

• Nigdy nie używ ać łatwopalnych ciec zy do czyszcz enia urządz enia ani jego cz ęści. Les gaz qui peuvent se for mer au cours du nettoyage consti tuent un risq ue d’inc endie ou d’explosio n. Une utilisation inc orrecte de l’ap pareil peut entra îner un risque d’i ncendie ou d’e xplosion suit e à l’inflammatio n du contenu. Danger d’incendie / danger matériaux inflammables / danger d’explosion !

• Ne pas utiliser d’autres appareils électriques à l’intérieur de l’appareil.

• Ne pas stocker ou utiliser de l’essence, des gaz ou des liquides inflammables à proximité de cet appareil ou d’autres appareils. Les gaz peuvent constituer un risque d’incendie ou d’explosion.

• Ne pas placer dans l’appareil de matières explosives comme des aérosols avec des gaz propulseurs. À des températures inférieures, le contenu des récipients remplis de gaz ou de liquides inflammables peut s’écouler et s’enflammer au contact des étincelles générées par l’appareil électrique. Danger d’explosion !

• En cas de fuite du réfrigérant, retirer la fiche de la prise. Supprimer toutes les sources d’inflammation se trouvant à proximité, aérer la pièce et contacter le service. Éviter tout contact du réfrigérant avec les yeux, car il y a grand risque de blessure.

• Ne jamais utiliser de liquides inflammables pour nettoyer l’appareil ou ses éléments. Les gaz qui se forment, peuvent constituer un risque d’incendie ou d’explosion.

• En cas d’incendie, avant de procéder à l’extinction du feu, débrancher l’appareil de l'alimentation électrique. Ne jamais utiliser de l’eau pour éteindre les flammes, si l’appareil est branché à l’alimentation électrique. Une fois le feu éteint, assurer une arrivée d’air frais suffisante.

• Ne pas accélérer le processus de dégivrage à l’aide de dispositifs mécaniques ou de sources d’énergie thermique (bougies ou éléments chauffants) ou avec un tout autre moyen. La vapeur qui se forme, peut causer un court-circuit et les températures élevées peuvent endommager l’appareil.

• Veiller à maintenir tous les orifices d’aération découverts lors de l’exploitation de l’appareil.

• Ne jamais endommager le système de réfrigération de l’appareil.

Utilisation incorrecte et non conformeSécurité 190082 5 / 20

• L’utilisation non conforme à l’usage et non autorisée peut endommager l’appareil.

• L’appareil peut être utilisé uniquement s’il se trouve dans un état technique parfait et s’il permet une utilisation en toute sécurité.

• L’appareil peut être utilisé seulement si tous les raccordements ont été réalisés selon les normes.

• N’utiliser l’appareil que lorsqu’il est propre.

• Utiliser uniquement des pièces de rechange originales. N’essayez jamais de réparer l’appareil vous-même.

• Il est interdit de changer ou de modifier l’appareil ou ses éléments.

Personnel utilisant l’équipement

• Le présent appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites et des personnes ayant l’expérience et/ou les connaissances insuffisantes.

• Surveiller les enfants afin d’éviter qu’ils jouent avec l’appareil ou qu’ils le mettent en marche.

• Ne percer aucun trou dans l’appareil et n’y installer aucun autre dispositif.

• Ne pas placer d’objets lourds sur l’appareil.Sécurité 6 / 20 190082

1.3 Utilisation conforme à l’usage

Toute autre utilisation que celle indiquée et/ou toute utilisation différente de l’appareil est interdite et considérée comme non conforme à l’usage. L’utilisation suivante est conforme à l’usage : – Refroidissement du lait pour la préparation de café dans le distributeur automatique.

L’appareil est destiné à un fonctionnement dans une température ambiante maximale de 25 °C et une humidité relative de 60 %.

Cet appareil est destiné à un usage ménager et dans des endroits semblables, comme par exemple : – dans des cuisines pour les employés des magasins, des bureaux et autres locaux similaires ; – dans des exploitations agricoles ; – par des clients dans les hôtels, les motels et autres logements ; – dans les chambres d’hôtes.

1.4 Utilisation non conforme à l’usage

Une utilisation non conforme à l’usage peut entraîner des blessures ou des dommages matériels dus à une tension électrique dangereuse, au feu ou aux températures élevées. L’appareil peut être utilisé uniquement aux fins décrites dans la présente notice d’utilisation.

L’utilisation suivante est non conforme à l’usage : – Conservation d’objets et de liquides inflammables ou explosifs, comme l’éther, le kérosène ou les colles

• Conservation de matières explosives comme les aérosols avec des gaz propulseurs. – Conservation de produits pharmaceutiques ou de sang conservé. – Conservation d’animaux vivants.Généralités 190082 7 / 20

2.1 Responsabilité et garantie

Toutes les informations et consignes contenues dans la présente notice d’utilisation ont été réunies en tenant compte des prescriptions en vigueur, du niveau actuel de développement technique ainsi que de nos connaissances et expériences de plusieurs années. Le contenu effectif de la livraison peut, dans certaines circonstances, différer des explications décrites ici et des nombreuses représentations graphiques pour les modèles spéciaux, lorsque vous bénéficiez d’options de commande supplémentaires, ou liées aux dernières modifications techniques. Le fabricant ne peut être tenu responsable pour les dommages ou défaillances dus: – au non-respect des consignes, – à une utilisation non conforme à l’usage, – aux modifications techniques effectuées par l’utilisateur, – à l’utilisation de pièces de rechange non approuvées. Nous nous réservons le droit d’introduire des modifications techniques dans le produit, qui améliorent les caractéristiques d’utilisation de l’appareil.

La période de garantie pour cet appareil est de 24 mois à compter de la date d’achat.

2.2 Protection des droits d’auteur

La notice d’utilisation et les textes, les dessins, les figures et les autres représentations qui y sont contenus sont protégés par la loi sur les droits d’auteur. Les reproductions de tous types et de toutes formes (même partielles) ainsi que l’exploitation et/ou la transmission du contenu à des tiers ne sont pas autorisées sans l’autorisation écrite du fabricant. Le non-respect de la disposition ci-dessus entraîne une obligation d’indemnisation. Les autres droits demeurent réservés.

2.3 Déclaration de conformité

L’appareil est conforme aux normes et aux Directives européennes en vigueur. Ce qui est confirmé par la Déclaration de conformité CE Sur demande, nous pouvons vous envoyer la Déclaration de conformité du produit donné.Transport, emballage et stockage 8 / 20 190082

Vérifier l’intégralité et l’absence de dommages dus au transport dès la réception du produit. Si des dommages dus au transport sont constatés, refuser la réception du produit ou accepter la réception sous conditions. Indiquer sur les documents de transport/la lettre de voiture de la société de transport les dommages constatés et déposer une réclamation. Les dommages cachés doivent être signalés immédiatement après leur constatation, car les demandes de dédommagement doivent être déposées dans les délais de réclamation. Si des pièces ou des accessoires manquent, contacter notre service après-vente.

Ne pas jeter le carton d’emballage de l’appareil. Il peut s’avérer utile pour stocker l´appareil, lors d’un déménagement ou lorsque vous devez envoyer l’appareil à notre service après-vente en cas d’éventuels dommages. Toutes les parties de l’emballage sont faites à partir de matériaux recyclables. Ce sont des films et des sacs en plastique, des emballages en carton. Pour l’élimination de l’emballage, respecter les consignes en vigueur dans votre pays. Réintroduire les matériaux d’emballage récupérables dans le circuit de recyclage.

L’emballage doit rester fermé jusqu’au moment de l’installation de l’appareil. Lors du stockage, suivre les indications, marquées à l’extérieur, relatives au positionnement et au stockage. Stocker l’emballage dans les conditions suivantes : – dans des locaux fermés – dans un endroit sec et sans poussière – à l’abri des produits agressifs – à l’abri du soleil – à l’abri des chocs mécaniques. En cas de stockage prolongé (plus de trois mois), contrôler régulièrement l’état général de tous les éléments et de l’emballage. En cas de besoin, remplacer l’emballage par un nouveau.Paramètres techniques 190082 9 / 20

4 Paramètres techniques

Nom: Réfrigérateur à lait KV8,1L

Matériau : Tôle d'acier, revêtement par poudre Matériau à l’intérieur : plastique ABS Dimensions à l’intérieur (largeur x profondeur x hauteur) en mm : 160 x 190 x 280 Contenance en l : 8,1 Réfrigérant : R600a / 0,012 Classe de climatisation :

Classe d’efficacité énergétique :

Consommation d'énergie en kW :

Température ambiante jusqu’à en °C :

Puissance : 0,075 kW | 220 - 240 V | 50/60 Hz Dimensions (largeur x profondeur x hauteur) en mm : 225 x 472 x 458 Poids en kg : 13,8 Nous nous réservons le droit d’introduire des modifications techniques !

4.2 Fonctions de l’appareil

Cappuccino, café au lait ou latte macchiato ? Ce réfrigérateur à lait pratique permet d’accéder directement au lait froid grâce à ses ouvertures latérales pour les flexibles. Le lait est conservé au frais de manière hygiénique et peut être directement ajouté à la préparation de café via le flexible à lait du distributeur automatique.Paramètres techniques 10 / 20 190082

• Réfrigération : – compresseur – air ventilé

• Ouverture pour flexible à lait : – 2 ouvertures à gauche et à droite sur l’appareil, Ø 7 mm

• Tablettes intermédiaires réglables en hauteur

• Réglage de la température : – électronique – par incréments de 1 °C

• Fonction de dégivrage automatique

• Évaporation de l’eau de dégivrage

• Type de porte : à battant

• Butée de porte à droite, interchangeable

• Témoin lumineux : refroidissement

• Propriétés : – L’appareil peut accueillir 3 Tetra Pak® de lait d’une capacité d’un litre chacun – Alimentation directe en lait grâce aux ouvertures latérales sur l’appareil

• Éclairage LED, commutable séparément

• L’appareil comprend : – 4 bouchons avec ouverture pour le flexible à lait – 4 bouchon de rechange

Retrouvez plus d’informations concernant l’appareil sur notre site web www.bartscher.com ou dans les informations fournies, conformément au règlement (UE) 2019/2018 dans la base de données des produits à l’adresse https://energy- label.ec.europa.eu/. Saisir le numéro de l’article pour le modèle donné.Paramètres techniques 190082 11 / 20

4.3 Éléments de l’appareil

4. Panneau de commande

6. Emplacement de la poignée de

8. Ouverture pour le flexible à lait

(2 à droite et à gauche)Installation et utilisation 12 / 20 190082

5 Installation et utilisation

• Déballer l’appareil et éliminer tous les éléments intérieurs et extérieurs de l’emballage et les protections de transport. ATTENTION ! Risque d’étranglement ! Interdire aux enfants l’accès aux emballages tels que les sacs en plastique ou les éléments en polystyrène.

• Retirer le film de protection qui recouvre l’appareil. Le film de protection doit être retiré délicatement pour ne pas laisser des restes de colle. Supprimer les résidus de colle éventuels en utilisant un diluant.

• Veiller à ne pas endommager la plaque signalétique ni les avertissements collés sur l’appareil.

• Ne jamais placer l’appareil dans un environnement humide.

• Placer l’appareil de manière à assurer un accès facile à la prise permettant de débrancher rapidement l’appareil en cas de besoin.

• Placer l’appareil sur une surface avec les caractéristiques suivantes : – plane, pouvant supporter le poids de l’appareil, résistant à l’eau, sèche et résistant aux températures élevées – suffisamment grande pour permettre un travail confortable avec l’appareil – facilement accessible – bien aérée.

• Assurer une distance suffisante des bords de la table. Dans le cas contraire, l’appareil pourrait basculer et tomber.

• Ne pas placer l’a ppareil dans un entourage ch aud ou à proxi mité de matières in flammables.

• Assurer une distance d’au moins 10 cm du mur ou autres objets.

• L’appareil peut être installé uniquement dans des pièces où la température ambiante ne dépasse pas 25 °C.

• Ne pas placer l’appareil dans des endroits exposés à une grande humidité de l’air. L’humidité relative de l’air doit être de 60 % au maximum.

• Ne pas placer l’appareil dans des endroits directement exposés au soleil ou à proximité des sources de chaleur (cuisinières, radiateurs, appareils chauffants,Installation et utilisation 190082 13 / 20

etc.). Les sources de chaleur peuvent avoir un impact négatif sur la consommation d’énergie et limiter les fonctions de l’appareil.

• Pour éviter l’endommagement du compresseur, lors de l’installation ou du transport de l’appareil, ne pas l’incliner à un angle supérieur à 45°.

• Die Steckdose muss leicht zugä nglich sein, so dass das Strom kabel notfalls sc hnell abgezog en werden kann.• La prise électriq ue doit être facile ment accessi ble, pour per mettre un débranch ement rapide du câble d’ali mentation en cas d e besoin. La prise électriq ue doit être facile ment accessi ble, pour per mettre un débranch ement rapid e du câble d’ali mentation en cas de besoin. HINWEISATTENTI ON !ATTENTI ON ! ATTENTION ! L'appareil ne convient pas pour une installation dans une armoire.

Branchement à l’alimentation électrique

• Vérifier si les données techniques de l’appareil (voir le tableau signalétique) correspondent aux données du réseau électrique local.

• Brancher l’appareil à une prise électrique individuelle avec protection. Ne pas brancher l’appareil à une prise multiple.

• Placer le câble de raccordement de manière à éviter tout risque d’écrasement et de trébuchement.

• Avant la première utilisation, laissez l’appareil pendant au moins 2 heures avant de le brancher.

• Après une panne de courant ou après avoir retiré la fiche de la prise, attendre au moins 5 minutes avant de brancher de nouveau l’appareil à l’alimentation électrique.Installation et utilisation 14 / 20 190082

• Avant la première utilisation de l’ appareil et de l’équi pement, les nettoyer en sui vant les consig nes du point 6 «Nettoyage ». Veiller à c e que l’eau ne pén ètre pas dans l’in stallation électriq ue ni dans l e boîtier de co mmande. Ensuit e, sécher s oigneusement l’a ppareil et les él éments accessoir es.

1. Avant la première utilisation de l’appareil et de l’équipement, les nettoyer en

suivant les consignes du point 6 « Nettoyage ».

2. Enfin, sécher soigneusement l’appareil et les accessoires.

3. Fermer la porte de l’appareil

Régulateur numérique de température

2. Touche d’éclairage LED

3. Affichage numérique de la température

5. Touche d’augmentation de la température

1. Appuyer sur la touche de commande SET.

L’appareil passe en mode réglages.

2. Régler la température à l’aide de la touche de diminution de la température ou

de la touche d’augmentation de la température. L’appareil est refroidi à la température réglée.

3. Une fois la température réglée atteinte, placer dans l’appareil les emballages de

lait.Installation et utilisation 190082 15 / 20

INFORMATION ! Ne pas couvrir les orifices d’aération, pour permettre la circulation de l’air et donc, un résultat de refroidissement correct. Le réfrigérateur à lait peut contenir 3 emballages standard de lait. Il est également possible de verser le lait dans le réservoir à lait. Nous vous recommandons le réservoir à lait Bartscher : KV8,1L, n

4. Retirer les bouchons qui se trouvent dans les ouvertures pour flexibles à lait et

5. Faire passer un tuyau à lait étroit par l’une des ouvertures (Ø env. 7 mm).

6. Placer une extrémité du flexible dans l’emballage de lait ouvert (voir la figure à

gauche) ou éventuellement dans le réservoir à lait (voir la figure à droite).

7. Placer la deuxième extrémité dans

l’emplacement de l’alimentation en lait dans le distributeur de café.

8. Débrancher l’appareil de l’alimentation

électrique, s’il n’est pas utilisé. Fig. 5Nettoyage 16 / 20 190082

Allumer/éteindre l’éclairage L’appareil est équipé d’un éclairage LED. Il se trouve dans le plafond de la chambre intérieure.

1. Si nécessaire, allumer l’éclairage LED en appuyant sur la touche de l’éclairage

2. Si nécessaire, éteindre l’éclairage LED en appuyant sur la touche de l’éclairage

6.1 Consignes de sécurité pour le nettoyage

• Avant le nettoyage, débrancher l’appareil de l'alimentation électrique.

• Laisser l’appareil refroidir complètement.

• Veiller à ce que l’eau ne pénètre pas dans l’appareil. Ne jamais immerger l’appareil dans l’eau ou autres liquides, lors de son nettoyage. Ne pas utiliser de jet d’eau sous pression pour nettoyer l’appareil.

• Ne pas utiliser d’objets pointus ou en métal (couteau, fourchette, etc.) pour nettoyer l’appareil. Les objets pointus peuvent endommager l’appareil et s’ils entrent en contact avec les éléments conducteurs, ils peuvent entraîner un risque de choc électrique.

• Ne pas utiliser de produits de nettoyage abrasifs, contenant des solvants ou des agents caustiques pour nettoyer l’appareil. Ils peuvent rayer la surface.

1. En fin du jour de travail, nettoyer soigneusement l’appareil.

2. Retirer tous les produits de l’appareil.

3. Nettoyer la chambre intérieure en utilisant de l’eau chaude et un chiffon doux ou

une éponge. Utiliser un produit nettoyant doux en cas de besoin.

4. Essuyer les surfaces lavées à l’aide d’un chiffon imbibé d’eau claire.

5. Essuyer le corps de l’appareil et la porte avec l’encadrement à l’aide d’un chiffon

6. À la fin, toutes les surfaces lavées doivent être soigneusement séchées.

7. Laisser la porte ouverte pour que l’appareil puisse complètement sécher.

8. Nettoyer le condenseur au moins une fois par mois à l’aide d’un aspirateur ou

d’une brosse, pour éliminer la poussière accumulée.

9. Pour nettoyer le condenseur, retirer la protection en tôle se trouvant à l’arrière

de l’appareil.Défaillances possibles 190082 17 / 20

Maintenance Nous recommandons de faire réaliser la maintenance de l’appareil par un service technique au moins une fois par an et si nécessaire, de conclure un contrat de service.

7 Défaillances possibles Mögliche

Le tableau ci-dessous présente les descriptions des causes probables et des solutions permettant d’éliminer les anomalies de fonctionnement ou les erreurs survenues lors de l’utilisation de l’appareil. Si les problèmes ne peuvent pas être résolus, contacter le service. Pour ce faire, indiquer obligatoirement le numéro de l’article, le nom du modèle et le numéro de série. Ces informations sont indiquées sur la plaque signalétique.

Erreur Cause probable Solution L’appareil ne se met pas en marche Panne de courant Vérifier la fiche, la prise, les fusibles L’appareil ne refroidit pas suffisamment Thermostat endommagé Contacter le service après- vente Orifices d'aération obturés ou couverts Vérifier les orifices d’aération Condenseur sale Nettoyer le condenseur L’appareil fait beaucoup de bruit L’appareil n’est pas mis à niveau Placer l’appareil sur une surface stable. Vibrations constantes Vérifier si l’appareil ne touche pas d’autres objets, à l’intérieur et à l’extérieurÉlimination des déchets 18 / 20 190082

8 Élimination des déchets

Appareils électriques

Les appareils électriques portent le symbole suivant. Les appareils électriques doivent être éliminés de manière correcte et respectueuse de l’environnement. Il est interdit de jeter les appareils électriques avec les déchets ménagers. Débrancher l’appareil de l'alimentation électrique et retirer le câble de raccordement de l’appareil.

Rapporter l’appareil électrique à des points de collecte désignés.

Agent réfrigérant Le gaz propulseur utilisé dans l’appareil est inflammable. Il doit être éliminé conformément aux lois nationales.
