LED Ball - Éclairage Varytec - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil LED Ball Varytec au format PDF.
| Type de produit | Balle LED DMX RGBW |
| Marque | Varytec |
| Modèle | LED Ball RGBW 50cm 4x8W DMX |
| Catégorie | Éclairage professionnel |
| Sources lumineuses | 4 LED RGBW 4 en 1, 8 W chacune |
| Diamètre | 500 mm |
| Hauteur | 620 mm |
| Poids | 7,6 kg |
| Alimentation | 100 - 240 V ~ 50/60 Hz |
| Puissance consommée max. | 32 W |
| Fusible | 5 mm × 20 mm, 1 A, 250 V, rapide |
| Indice de protection | IP20 (usage intérieur) |
| Contrôle DMX | Oui, via connecteurs XLR 3 pôles (entrée et sortie) |
| Modes DMX disponibles | 2, 3, 4, 7, 9 ou 14 canaux |
| Adresse DMX réglable | 1 à 512 |
| Télécommande fournie | Oui, infrarouge (pile CR 2025 incluse) |
| Fonctions autonomes | Mode automatique, commande par la musique (microphone), macros couleur, programmes Auto/Fade |
| Fonction maître/esclave | Oui |
| Effet stroboscopique | Oui, fréquence réglable de 1 Hz à 20 Hz |
| Courbes de gradateur | Linéaire, exponentielle, logarithmique, S-curve |
| Réglages du gradateur | LED ou simulation halogène |
| Écran et touches | Écran avec rétroéclairage et touches MENU, UP, DOWN, ENTER |
| Montage | Suspension par œillets M10 (3 points) |
| Température de fonctionnement | 0 °C à 40 °C |
| Humidité relative | 20 % à 80 % (sans condensation) |
| Nettoyage | Chiffon doux et nettoyant pour lentilles (art. 280122) pour l'optique ; grilles d'aération : chiffon légèrement humide non pelucheux |
| Recyclage | Conforme DEEE ; ne pas jeter avec les ordures ménagères ; piles et emballages recyclables |
FOIRE AUX QUESTIONS - LED Ball Varytec
Questions des utilisateurs sur LED Ball Varytec
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Éclairage au format PDF gratuitement ! Retrouvez votre notice LED Ball - Varytec et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LED Ball de la marque Varytec.
MODE D'EMPLOI LED Ball Varytec
Téléphone : +49 (0) 9546 9223-0
Courriel: info@thomann.de
1 Remarques générales.... 6
1.1 Informations complémentaires.... 7
1.2 Conventions typographiques.... 8
1.3 Symboles et mots-indicateurs.... 8
2 Consignes de sécurité.... 11
3 Performances.... 15
4 Installation.... 16
5 Mise en service.... 18
6 Connexions et éléments de commande.... 20
7 Utilisation.... 25
7.1 Mise en marche de l'appareil.... 25
7.2 Configuration de l'appareil.... 25
7.3 Mode autonome.... 33
7.4 Fonctionnement DMX.... 39
7.5 Vue d'ensemble du menu.... 42

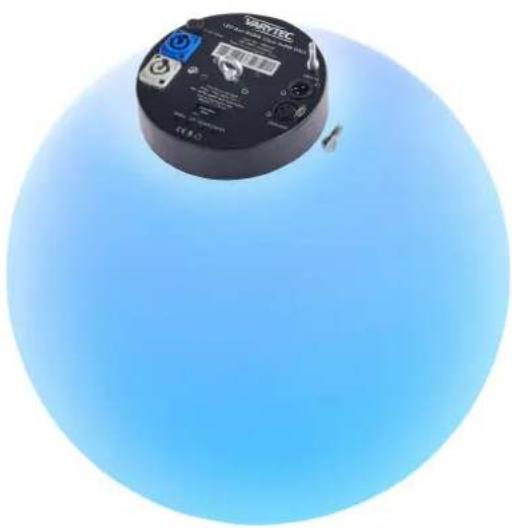

LED Ball RGBW 50cm 4x8W DMX Balle LED
Table des matières
7.6 Fonctions en mode DMX 2 canaux.... 45
7.7 Fonctions en mode DMX 3 canaux.... 45
7.8 Fonctions en mode DMX 4 canal.... 48
7.9 Fonctions en mode DMX 7 canal.... 48
7.10 Fonctions en mode DMX 9 canal.... 51
7.11 Fonctions en mode DMX 14 canal.... 55
8 Données techniques.... 59
9 Câbles et connecteurs.... 62
10 Dépannage.... 63
11 Nettoyage.... 65
12 Protection de l'environnement.... 66

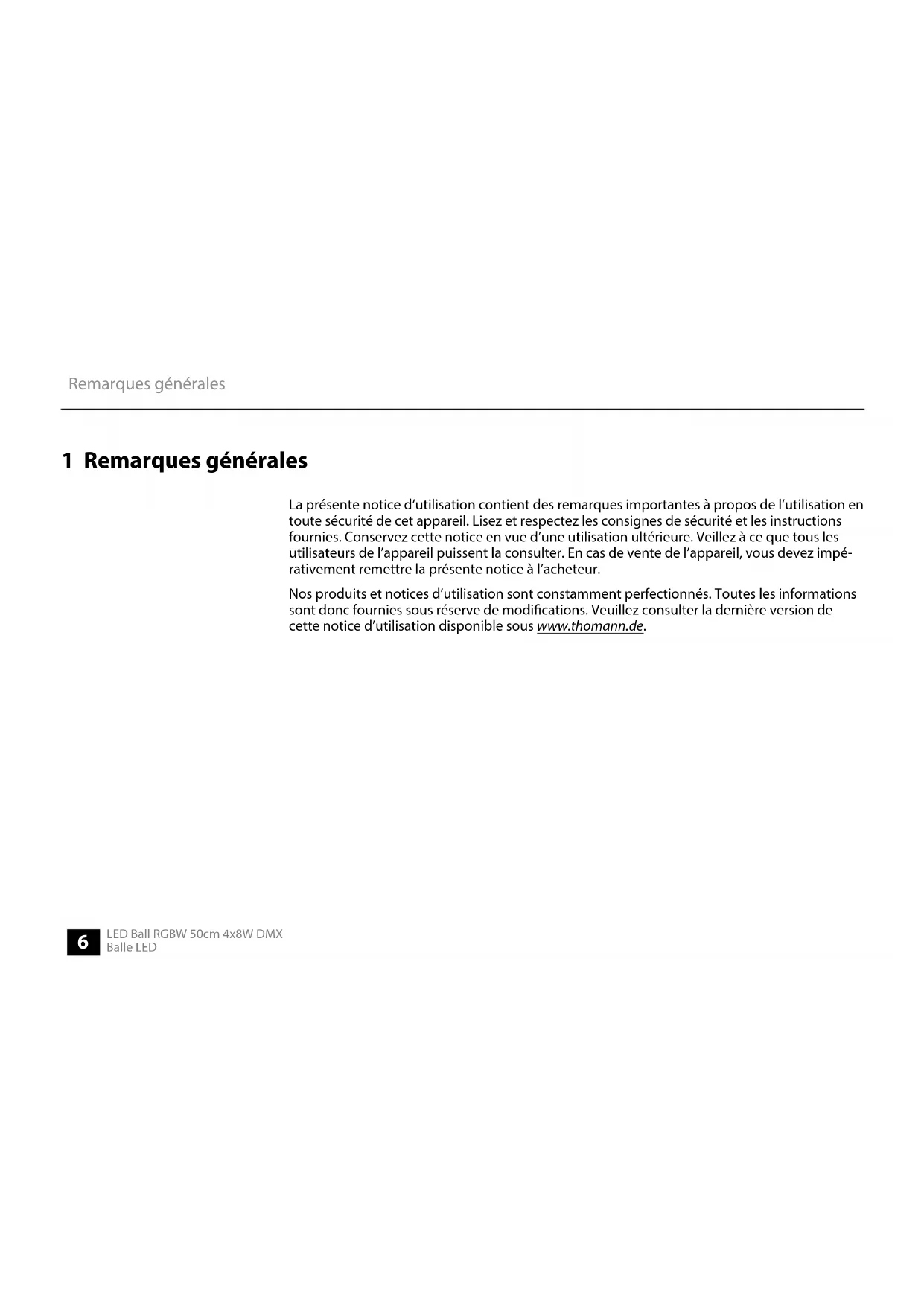

1 Remarques générales
La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.
Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.
1.1 Informations complémentaires
Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :
| Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. | |
| Recherche par mot-clé | Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent. |
| Guides en ligne | Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques. |
| Conseils personnalisés | Pour obtenir des conseils, veuillez contacter notre hotline technique. |
| Service | Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider. |
1.2 Conventions typographiques
Cette notice d'utilisation utilise les conventions typographiques suivantes :
Inscriptions
Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.
Exemples : bouton [VOLUME], touche [Mono].
Affichages
Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique.
Exemples : « ON » / « OFF »
1.3 Symboles et mots-indicateurs
Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.
Terme générique Signification
| DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. |
| AVERTISSEMENT ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée. |
| REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée. |
Symbole d'avertissement Type de danger
LED Ball RGBW 50cm 4x8W DMX Balle LED
Symbole d'avertissement Type de danger
Avertissement : rayonnement optique dangereux.
Avertissement : emplacement dangereux.
2 Consignes de sécurité
Utilisation conforme
Cet appareil est conçu pour produire un effet d'éclairage électronique au moyen de la technique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utilisation domestique. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.
L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.
Prolongez la durée de vie de l'appareil par des arrêts réguliers en évitant de mettre l'appareil souvent en marche et en arrêt. L'appareil ne convient pas au fonctionnement en continu.
Sécurité
DANGER!
Dangers pour les enfants
Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.
DANGER!
Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil
Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.
DANGER!
Décharge électrique due à un court-circuit
Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.
AVERTISSEMENT!
Blessures des yeux dues à une intensité lumineuse élevée
Ne regardez jamais directement dans la source lumineuse.
AVERTISSEMENT!
Danger de crise d'épilepsie
Les flashes (effets stroboscopiques) peuvent provoquer des crises d'épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les flashes.
REMARQUE!
Risque d'incendie
Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.
REMARQUE!
Conditions d'utilisation
L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieure de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.
REMARQUE!
Alimentation électrique
Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.
REMARQUE!
Éventuels dommages dus à un fusible incorrect
L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie ! Utilisez uniquement des fusibles du même type.
3 Performances
Balle LED en PVC, diamètre : 50 cm
3 œillets M10 comme possibilité d'accrochage et en sécurité
4 × LED RGBW, à 8 W
Contrôle par DMX (six modes différents) avec la télécommande IR fournie ou avec les touches et l'écran de l'appareil
■ Fonction maître / esclave
■ Mode automatique et commande par la musique
2 programmes intégrés à vitesse et luminosité au choix
■ macros de couleur statiques avec une luminosité réglable
Idéal pour l'éclairage d'ambiance dans les clubs, bars et lors de manifestations
Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevé. Vous pouvez prolonger la durée d'utilisation des agents lumineux en vérifiant que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible.
LED Ball RGBW 50cm 4x8W DMX Balle LED
4 Installation
Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.
Vous pouvez monter l'appareil suspendu au plafond
Installer l'œillet pour la corde de sécurité
Enfilez la corde de sécurité dans l'œillet de l'élément de commande et accrochez les deux boucles de la corde de sécurité dans un élément de liaison rapide.
Accrochez l'élément de liaison rapide dans l'œillet du boîtier en plastique et fermez l'élément de liaison rapide.
Mise en place de la pile dans la télécommande
Déplacez le curseur sur le support de pile vers le milieu du boîtier et tirez le support à la manière d'un tiroir. Placez la pile à l'intérieur. La pile est placée correctement lorsque le pôle positif est orienté vers le fond du boîtier de la télécommande. Repoussez le support de pile dans la télécommande jusqu'à enclenchement.
Lors de l'expédition, la pile est déjà placée dans la télécommande et protégée de la décharge par un film plastique transparent. Ôtez le film plastique avant la première utilisation.
5 Mise en service
Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

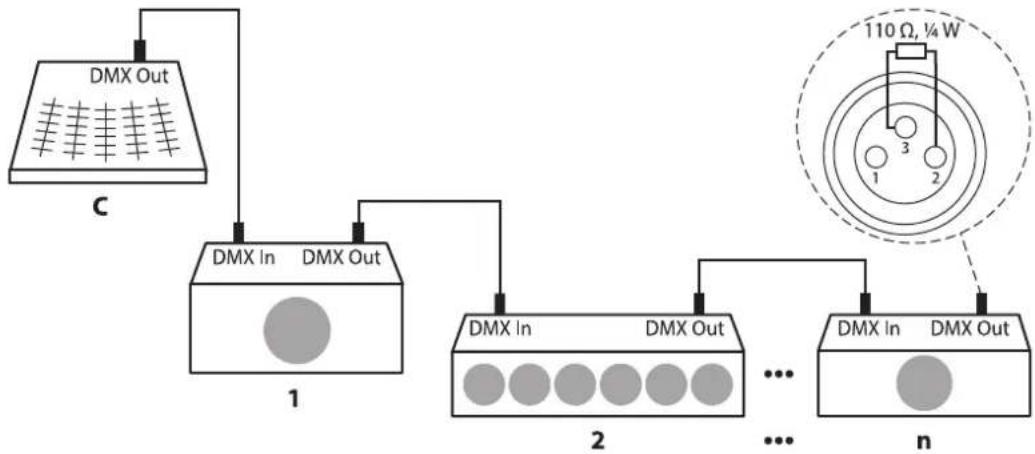

Connexions en mode DMX
Raccordez l'entree DMX de l'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appareil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite. Vérifiez que la sortie du dernier appareil DMX de la chaîne est terminée avec une résistance (110 Ω, ¼ W).
LED Ball RGBW 50cm 4x8W DMX Balle LED
6 Connexions et éléments de commande
2 [DMX IN]
Entrée DMX, connecteur XLR à 3 pôles
3 [DMX OUT]
Sortie DMX, coupleur intégré XLR à 3 pôles
4 Écran
5 Touches de commande
[ENTER]
Pour confirmer une valeur sélectionnée.
[DOWN]
Décrémente la valeur affichée d'une unité.
[UP]
Incrémente la valeur affichée d'une unité.
[MENU]
Ouvre le menu principal.
6 Œillet M10 comme possibilité d'accrochage
7 [POWER OUT]
Prise de sortie verrouillable (Power Twist) pour le raccordement d'un autre appareil à l'alimentation électrique
8 Capteur à infrarouges pour la télécommande
9 [POWER IN]
Prise d'entrée verrouillable (Power Twist) pour le raccordement de l'appareil à l'alimentation électrique
10 Porte-fusible

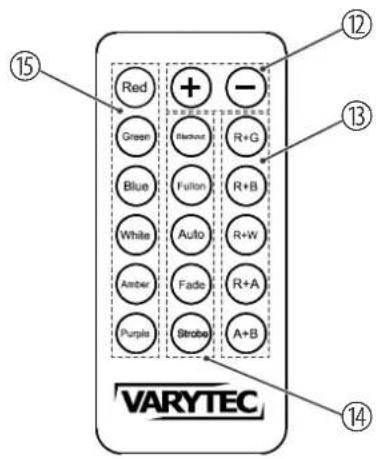

Télécommande
Commute les programmes Auto ou Fade, augmente ou diminue la vitesse stroboscopique
13 Pour sélectionner une couleur mixte
14 Sélection des fonctions
[Blackout]
Bouton d'obscurcissement (blackout) et / ou d'annulation de l'obscurcissement
[Strobe]
Active ou désactive l'effet stroboscopique (flash)
[Fullon]
Commute toutes les couleurs sur pleine luminosité
[Auto]
Lance un show automatique préprogrammé
[Fade]
Active ou désactive l'effet Fade (transition de couleurs)
15 Touches de sélection d'une couleur primaire
7 Utilisation
7.1 Mise en marche de l'appareil
Branchez l'appareil sur le secteur pour le faire démarrer.
7.2 Configuration de l'appareil
Activer le menu principal
Appuyez sur [ENTER] pour activer le menu principal. Utilisez [UP] ou [DOWN] pour modifier la valeur respectivement affichée. Lorsque l'écran affiche la valeur souhaitée, appuyez sur [ENTER].
Appuyez sur [MENU] pour quitter le point de menu sans modification.
LED Ball RGBW 50cm 4x8W DMX Balle LED
Inverser l'écran
Appuyez sur [MENU] puis sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche le point de menu « Settings » et appuyez sur [ENTER].
Appuyez sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche le point de menu « Display Reverse » et appuyez sur [ENTER]. Sélectionnez avec [UP] ou [DOWN] l'une des options suivantes :
AffichageSignification
« ON » L'inversement d'écran est activé, l'écran tourne de 180°.
« OFF » L'inversement d'écran est désactivé.
Confirmez la sélection souhaitée avec [ENTER].
Rétroéclairage de l'écran
Appuyez sur [MENU] puis sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche le point de menu « Settings » et appuyez sur [ENTER].
Appuyez sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche le point de menu « Display Backlight » et appuyez sur [ENTER]. Sélectionnez avec [UP] ou [DOWN] l'une des options suivantes :
| AffichageSignification | |
| « ON » Le rétroéclairage de l’écran demeure allumé en permanence durant le fonctionnement. | |
| « OFF » Le rétroéclairage de l’écran s'éteint 10 secondes après le dernier réglage. | |
Confirmez la sélection souhaitée avec [ENTER].
Comportement en cas de panne de la commande DMX
Appuyez sur [MENU] puis sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche le point de menu « Settings » et appuyez sur [ENTER].
Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « DMX Fail » et appuyez sur [ENTER]. Sélectionnez avec [UP] ou [DOWN] l'une des options suivantes :
| AffichageSignification | |
| « Hold » En cas de panne de la commande DMX, le dernier réglage est conservé. | |
| « Blackout » En cas de panne de la commande DMX, le projecteur s’éteint. | |
| « Emergency Light » En cas de panne de la commande DMX, un éclairage de secours s’allume. | |
Confirmez la sélection souhaitée avec [ENTER].
Courbe gradateur
Appuyez sur [MENU] puis sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche le point de menu « Settings » et appuyez sur [ENTER].
Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Dimmer Curve » et appuyez sur [ENTER]. Sélectionnez avec [UP] ou [DOWN] l'une des options suivantes :
AffichageSignification
| « Linéaire » Courbe linéaire |
| « Exponentielle » Courbe exponentielle |
| « Logarithmique » Courbe logarithmique |
| « S-curve » Courbe en forme de courbe en S |
Confirmez la sélection souhaitée avec [ENTER].
Réglages du gradateur
Appuyez sur [MENU] puis sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche le point de menu « Settings » et appuyez sur [ENTER].
Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Dimmer Response » et appuyez sur [ENTER]. Sélectionnez avec [UP] ou [DOWN] l'une des options suivantes :
AffichageSignification
« LED » Les réglages du gradateur sont activés pour la LED.
« Halogène » L'imitation du comportement du gradateur pour l'incandescence est activée.
Confirmez la sélection souhaitée avec [ENTER].
Verrouillage des touches
Appuyez sur [MENU] puis sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche le point de menu « Settings » et appuyez sur [ENTER].
Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Auto Lock » et appuyez sur [ENTER]. Sélectionnez avec [UP] ou [DOWN] l'une des options suivantes :
| AffichageSignification | |
| « On » Le verrouillage des touches contre toute modification impromptue est activé. | |
| « Off » | Le verrouillage des touches contre toute modification impromptue des réglages est activé. |
Confirmez la sélection souhaitée avec [ENTER].
Télécommande
Appuyez sur [MENU] puis sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche le point de menu « Settings » et appuyez sur [ENTER].
Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « IR Remote » et appuyez sur [ENTER]. Sélectionnez avec [UP] ou [DOWN] l'une des options suivantes :
AffichageSignification
| « On » La commande de l'appareil est activée par télécommande. |
| « Off » La commande de l'appareil est désactivée par télécommande. |
Confirmez la sélection souhaitée avec [ENTER].
Reset
Appuyez sur [MENU] puis sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche le point de menu « Settings » et appuyez sur [ENTER].
Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Factory Reset » et appuyez sur [ENTER]. L'écran affiche « Reset Now ». Confirmez avec [ENTER]. L'appareil est réinitialisé aux réglages d'usine.
Informations de système
Appuyez sur [MENU] puis sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche le point de menu « System Info » et appuyez sur [ENTER]. Sélectionnez avec [UP] ou [DOWN] l'une des options suivantes :
| AffichageSignification | |
| « Firmware » La version du logiciel actuelle de l’appareil s’affiche à l’écran. | |
| « Température » L’écran affiche la température actuelle. | |
| « Operation Hours » | La somme totale des heures de fonctionnement s’affiche à l’écran. |
Confirmez la sélection souhaitée avec [ENTER].
7.3 Mode autonome
En mode autonome, vous pouvez procéder aux réglages de l'appareil directement à l'aide de la saisie avec les touches.
Sélection de show automatique
Appuyez sur [MENU] puis sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche le point de menu « Stand Alone » et appuyez sur [ENTER]. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Auto » et appuyez sur [ENTER]. Sélectionnez avec [UP] ou. [DOWN] l'un des deux shows automatiques (affichage « Program 1 » ou « Program 2 ») et appuyez sur [ENTER]. Pour adapter de manière individuelle la vitesse de déroulement et l'intensité de gradation du show sélectionné. Sélectionnez l'une des options suivantes avec [UP] ou [DOWN].
AffichageSignification
« Gradateur » Intensité du gradateur
« Speed » vitesse de déroulement du programme
À l'aide de [UP] ou [DOWN] sélectionnez une valeur de « 000 » à « 255 » pour l'intensité du gradateur ou une valeur de « 000 » à « 100 » pour la vitesse de déroulement du programme et confirmez la valeur avec [ENTER].
Régler la sensibilité du microphone pour la commande de musique
Appuyez sur [MENU] puis sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche le point de menu « Stand Alone » et appuyez sur [ENTER]. Appuyez sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche « Sound » et appuyez sur [ENTER]. Sélectionnez avec [UP] ou [DOWN] soit « 000 » (microphone stoppé) ou une sensibilité dans la plage « 01 » (basse) ... « 99 » (élevée).
Sélectionner une macro couleur et la régler
Appuyez sur [MENU] puis sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche « Color Macro » et appuyez sur [ENTER]. Sélectionnez avec [UP] ou [DOWN] l'une des options suivantes :
| AffichageSignification | |
| « Color Off » Couleur désactivée | |
| « Red » Rouge | |
| « Amber » Ambré | |
| « Yellow warm » Jaune chaud | |
| « Yellow » Jaune | |
| « Green » Vert | |
| « Turquoise » Turquoise | |
| « Cyan » Bleu cobalte | |
| « Blue » Bleu | |
| « Lavender » Couleurs lilas |
LED Ball RGBW 50cm 4x8W DMX Balle LED
| AffichageSignification | |
| « Mauve » Violet | |
| « Magenta » Pourpre | |
| « Rose » Rose | |
| « Warm White » Blanc chaud | |
| « White » Blanc | |
| « Cold White » Blanc froid |
Confirmez la sélection souhaitée avec [ENTER]. Pour régler l'intensité de la macro de couleur, sélectionnez dans la couleur respective avec [UP] ou [DOWN] une valeur de « 001 » à « 255 » pour l'intensité et confirmez la valeur avec [ENTER].
Sélectionner une couleur de constante et la régler
Appuyez sur [MENU] puis sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche « Static » et appuyez sur [ENTER]. Sélectionnez avec [UP] ou [DOWN] l'une des options suivantes :
Confirmez la sélection souhaitée avec [ENTER]. Pour régler l'intensité du gradateur, la fréquence de l'effet stroboscopique ou l'intensité de la couleur constante, sélectionnez dans l'option respective avec [UP] ou [DOWN] une valeur de « 000 » à « 255 » et confirmez la valeur avec [ENTER].
Régler la couleur mixte individuelle
Appuyez sur [MENU] puis sur [UP] ou [DOWN], jusqu'à ce que l'écran affiche « User Color » et appuyez sur [ENTER]. À l'aide de [UP] ou [DOWN] sélectionnez l'une des six couleurs mixtes (affichage « Color1...Color6 »), que vous pouvez modifier individuellement et appuyez sur [ENTER]. Pour adapter de manière individuelle la couleur mixte souhaitée, sélectionnez l'une des options suivantes avec [UP] ou [DOWN].
Confirmez la sélection souhaitée avec [ENTER]. Pour régler l'intensité du gradateur, la fréquence de l'effet stroboscopique ou l'intensité de la couleur, sélectionnez dans l'option respective avec [UP] ou [DOWN] une valeur de « 000 » à « 255 » et confirmez la valeur avec [ENTER].
7.4 Fonctionnement DMX
Réglage de l'adresse DMX
Appuyez sur [MENU], puis sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche le point de menu « DMX Address ».
Vous pouvez maintenant régler le numéro du premier canal DMX utilisé par l'appareil (adresse DMX). Sélectionnez une valeur entre 1 et 512 (affichage « 001 »... « 512 »). à l'aide des touches [UP] ou [DOWN]. Confirmez la sélection souhaitée avec [ENTER].
Assurez-vous que ce numéro est adapté à la configuration de votre contrôleur DMX. Le tableau suivant présente l'adresse DMX la plus élevée possible pour les différents modes DMX.
Mode Adresse DMX la plus élevée possible
| 2 canaux 511 | |
| 3 canaux 510 | |
| 4 canaux 509 | |
| 7 canaux 506 | |
| 9 canaux 504 | |
| 14 canaux 499 |
Sélectionner le mode DMX
Appuyez sur [MENU], puis sur [UP] ou [DOWN] jusqu'à ce que l'écran affiche le point de menu « DMX ».
Vous pouvez maintenant sélectionner l'un des modes DMX suivants avec [UP] ou [DOWN].
« 2CH » (deux canaux)
« 3CH » (trois canaux)
« 4CH » (quatre canaux)
« 7CH » (sept canaux)
« 9CH » (neuf canaux)
« 14CH » (14 canaux)
Confirmez la sélection souhaitée avec [ENTER].
Ce réglage n'est utile que lorsque l'appareil est commandé par le biais de DMX.

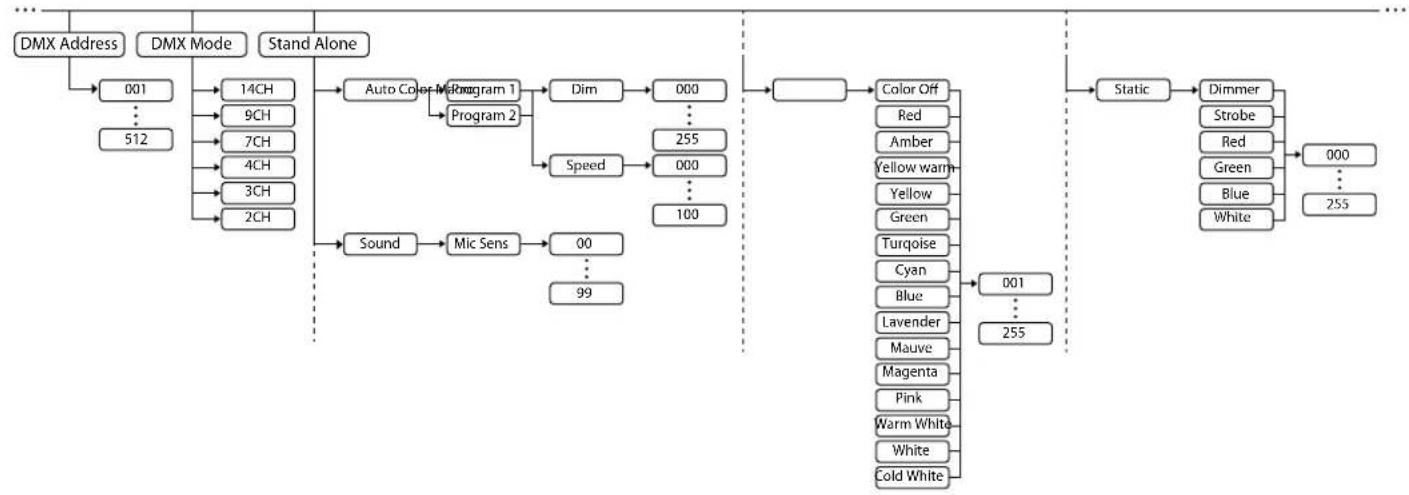

7.5 Vue d'ensemble du menu


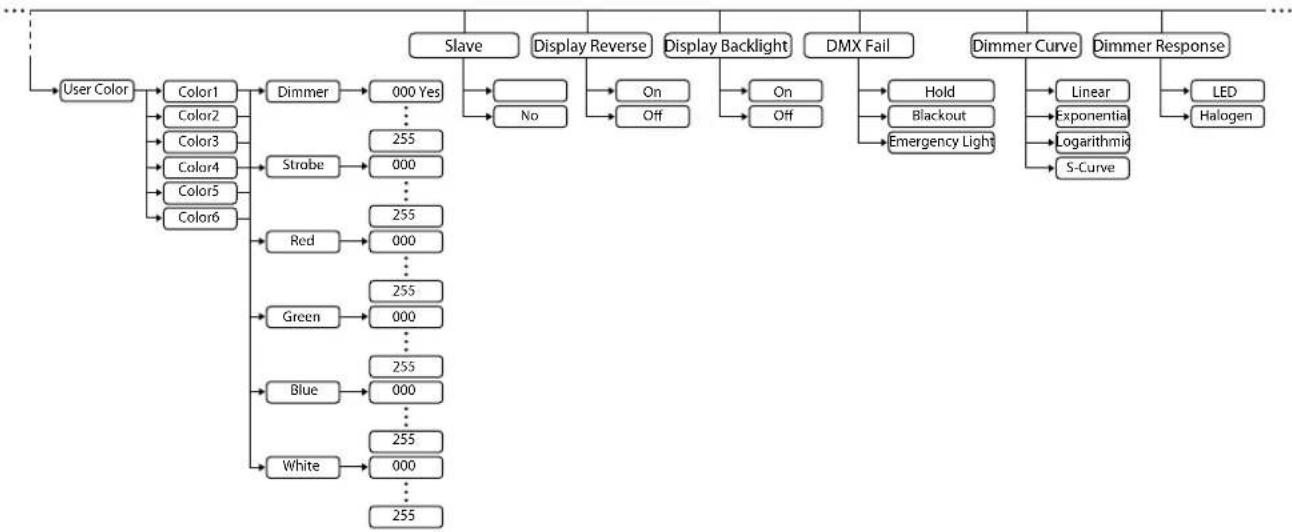

LED Ball RGBW 50cm 4x8W DMX Balle LED
Utilisation

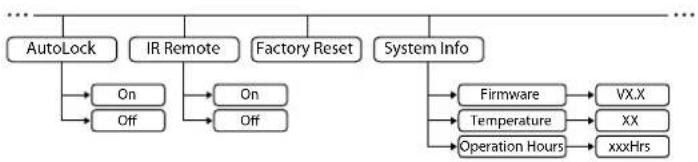

7.6 Fonctions en mode DMX 2 canaux
| Canal Valeur Fonction | |
| 1 000...255 Fonction gradateur (0 %...100 %) | |
| 2 000...255 Lumière blanche (7200 K...3200 K avec le gradateur ouvert) | |
7.7 Fonctions en mode DMX 3 canaux
| Canal Valeur Fonction | |
| 1 000...255 Fonction gradateur (0 %...100 %) | |
| 2 000...005 Effet stroboscopique allumé | |
| 006...010 Effet stroboscopique éteint | |
| 011...033 Effet stroboscopique, par impulsions, vitesse croissante | |
| 034...056 Effet stroboscopique Ramp-up au hasard, vitesse croissante | |
| 057...079 Effet stroboscopique Ramp-down au hasard, vitesse décroissante | |
| 080...102 Effet stroboscopique au hasard, vitesse croissante | |
| 103...127 Effet stroboscopique interrompu (5 s...1 s, burst court avec pause) | |
| 128...250 Effet stroboscopique à fréquence croissante (1 Hz à 20 Hz) | |
| 251...255 Effet stroboscopique allumé | |
| 3 000...005 Couleur désactivée | |
| 006...013 Rouge | |
| 014...021 Ambré | |
| 022...029 Jaune chaud | |
| 030...037 Jaune | |
| 038...045 Vert | |
| 046...053 Turquoise | |
| 054...061 Bleu cobalte | |
| 062...069 Bleu | |
| 070...077 Couleurs lilas | |
| 078...085 Violet | |
| 086...093 Pourpre | |
| 094...101 Rose | |
| 102...109 Blanc chaud | |
| 110...117 Blanc | |
| 118...125 Blanc froid | |
| 126...127 Changement de couleurs arrêt | |
| 128...191 Changement de couleur, vitesse croissante | |
| 192...255 Effet couleur-fade, vitesse croissante, couleurs 1 à 12 | |
7.8 Fonctions en mode DMX 4 canal
| Canal Valeur Fonction | |
| 1 0...255 Intensité du rouge (de 0 % à 100 %) | |
| 2 0...255 Intensité du vert (de 0 % à 100 %) | |
| 3 0...255 Intensité du bleu (de 0 % à 100 %) | |
| 4 0...255 Intensité du blanc (de 0 % à 100 %) | |
7.9 Fonctions en mode DMX 7 canal
| Canal Valeur Fonction | |
| 1 0...255 Fonction gradateur (de 0 % à 100 %) | |
| 2 000...005 Effet stroboscopique allumé | |
| 006...010 Effet stroboscopique éteint | |
| 011...033 Effet stroboscopique, par impulsions, vitesse croissante | |
| 034...056 Effet stroboscopique Ramp-up au hasard, vitesse croissante | |
| 057...079 Effet stroboscopique Ramp-down au hasard, vitesse décroissante | |
| 080...102 Effet stroboscopique au hasard, vitesse croissante | |
| 103...127 Effet stroboscopique interrompu (5 s...1 s, burst court avec pause) | |
| 128...250 Effet stroboscopique à fréquence croissante (1 Hz à 20 Hz) | |
| 251...255 Effet stroboscopique allumé | |
| 3 000...255 Intensité du rouge (de 0 % à 100 %) | |
| 4 000...255 Intensité du vert (de 0 % à 100 %) | |
| 5 000...255 Intensité du bleu (de 0 % à 100 %) | |
| 6 000...255 Intensité du blanc (de 0 % à 100 %) | |
| 7 000...005 Couleur désactivée | |
| 006...013 Rouge | |
| 014...021 Ambré | |
| 022...029 Jaune chaud | |
| 030...037 Jaune | |
| 038...045 Vert | |
| 046...053 Turquoise | |
| 054...061 Bleu cobalte | |
| 062...069 Bleu | |
| 070...077 Couleurs lilas | |
| 078...085 Violet | |
| 086...093 Pourpre | |
| 094...101 Rose | |
| 102...109 Blanc chaud | |
| Canal Valeur Fonction | 110...117 Blanc |
| 118...125 Blanc froid | |
| 126...127 Changement de couleurs arrêt | |
| 128...191 Changement de couleur, vitesse croissante | |
| 192...255 Effet couleur-fade, vitesse croissante, couleurs 1 à 12 | |
7.10 Fonctions en mode DMX 9 canal
| Canal Valeur Fonction | |
| 1 000...255 Fonction gradateur (de 0 % à 100 %) | |
| 2 000...005 Effet stroboscopique allumé | |
| 006...010 Effet stroboscopique éteint | |
| 011...033 Effet stroboscopique, par impulsions, vitesse croissante | |
| 034...056 Effet stroboscopique Ramp-up au hasard, vitesse croissante | |
| 057...079 Effet stroboscopique Ramp-down au hasard, vitesse décroissante | |
| 080...102 Effet stroboscopique au hasard, vitesse croissante | |
| 103...127 Effet stroboscopique interrompu (5 s...1 s, burst court avec pause) | |
| 128...250 Effet stroboscopique à fréquence croissante (1 Hz à 20 Hz) | |
| 251...255 Effet stroboscopique allumé | |
| 3 000...255 Intensité du rouge (de 0 % à 100 %) | |
| 4 000...255 Intensité du vert (de 0 % à 100 %) | |
| 5 000...255 Intensité du bleu (de 0 % à 100 %) | |
| 6 000...255 Intensité du blanc (de 0 % à 100 %) | |
| 7 000...005 Couleur désactivée | |
| 006...013 Rouge | |
| Canal Valeur Fonction | 014...021 Ambré |
| 022...029 Jaune chaud | |
| 030...037 Jaune | |
| 038...045 Vert | |
| 046...053 Turquoise | |
| 054...061 Bleu cobalte | |
| 062...069 Bleu | |
| 070...077 Couleurs lilas | |
| 078...085 Violet | |
| 086...093 Pourpre | |
| 094...101 Rose | |
| 102...109 Blanc chaud | |
| 110...117 Blanc | |
| 118...125 Blanc froid | |
| Canal Valeur Fonction | |
| 126...127 Changement de couleurs arrêt | |
| 128...191 Changement de couleurs, vitesse croissante | |
| 192...255 Effet couleur-fade, vitesse croissante, couleurs 1 à 12 | |
| 8 000...005 Température de couleur éteinte | |
| 006...255 Température de couleur de 7200 K à 3200 K | |
| 9 000...005 Sans fonction | |
| 006...063 Courbe de gradateur, linéaire | |
| 064...127 Courbe de gradateur, exponentielle | |
| 128...191 Courbe de gradateur, logarithmique | |
| 200...255 Courbe gradateur, courbe S | |
7.11 Fonctions en mode DMX 14 canal
| Canal Valeur Fonction | ||
| 1 000...255 Fonction gradateur (de 0 % à 100 %) | ||
| 2 000...255 Réglage de précision fonction gradateur (de 0 % à 100 %) | ||
| 3 000...005 Effet stroboscopique allumé | ||
| 006...010 Effet stroboscopique éteint | ||
| 011...033 Effet stroboscopique, par impulsions, vitesse croissante | ||
| 034...056 Effet stroboscopique Ramp-up au hasard, vitesse croissante | ||
| 057...079 Effet stroboscopique Ramp-down au hasard, vitesse décroissante | ||
| 080...102 Effet stroboscopique au hasard, vitesse croissante | ||
| 103...127 Effet stroboscopique interrompu (5 s...1 s, burst court avec pause) | ||
| 128...250 Effet stroboscopique à fréquence croissante (1 Hz à 20 Hz) | ||
| 251...255 Effet stroboscopique allumé | ||
| Canal Valeur Fonction | ||
| 4 000...255 Intensité du rouge (de 0 % à 100 %) | ||
| 5 000...255 Réglage de précision intensité du rouge (de 0 % à 100 %) | ||
| 6 000...255 Intensité du vert (de 0 % à 100 %) | ||
| 7 000...255 Réglage de précision intensité du vert (de 0 % à 100 %) | ||
| 8 000...255 Intensité du bleu (de 0 % à 100 %) | ||
| 9 000...255 Réglage de précision intensité du bleu (de 0 % à 100 %) | ||
| 10 000...255 Intensité du blanc (de 0 % à 100 %) | ||
| 11 000...255 Réglage de précision intensité du blanc (de 0 % à 100 %) | ||
| 12 000...005 Couleur désactivée | ||
| 006...013 Rouge | ||
| 014...021 Ambré | ||
| 022...029 Jaune chaud | ||
| 030...037 Jaune | ||
| Canal Valeur Fonction | |
| 038...045 Vert | |
| 046...053 Turquoise | |
| 054...061 Bleu cobalte | |
| 062...069 Bleu | |
| 070...077 Couleurs lilas | |
| 078...085 Violet | |
| 086...093 Pourpre | |
| 094...101 Rose | |
| 102...109 Blanc chaud | |
| 110...117 Blanc | |
| 118...125 Blanc froid | |
| 126...127 Changement de couleurs arrêt | |
| 128...191 Changement de couleur, vitesse croissante | |
| 192...255 Effet couleur-fade, vitesse croissante, couleurs 1 à 12 | |
| 13 000...005 Température de couleur éteinte | |
| 006...255 Température de couleur de 7200 K à 3200 K | |
| 14 000...005 Sans fonction | |
| 006...063 Courbe de gradateur, linéaire | |
| 064...127 Courbe de gradateur, exponentielle | |
| 128...191 Courbe de gradateur, logarithmique | |
| 200...255 Courbe gradateur, courbe S | |
8 Données techniques
| Contrôle DMX | |
| Télécommande IR | |
| Boutons et écran sur l'appareil | |
| Nombre de canaux DMX 2, 3, 4, 7, 9, 14 | |
| Fusible 5 mm × 20 mm, 1 A, 250 V, rapide | |
| Connexions d'entrée Alimentation électrique Prise d'entrée Power Twist | |
| Contrôle par DMX Prise XLR, 3 pôles | |
| Connexions de sortie Alimentation électrique Prise de sortie Power Twist | |
| Contrôle par DMX Prise XLR, 3 pôles | |
| Puissance consommée max. 32 W | |
| Tension d'alimentation | 100 – 240 V ~50/60 Hz |
| Batterie pour la télécommande | Type Pile bouton au lithium, 3 V, CR 2025 |
| Indice de protection IP20 | |
| Options de montage Suspendu | |
| Dimensions (L × H × P) 500 mm × 620 mm × 500 mm | |
| Poids 7,6 kg | |
| Conditions d'environnement Plage de température 0 °C...40 °C | |
| Humidité relative 20 %...80 % (sans condensation) | |
Informations complémentaires
| DMX Oui | |
| Fonction de mode autonome Oui | |
| Maître/esclave Oui | |
| Télécommande Inclue | |
| Commande par la musique Oui | |
| Écran Oui |
LED Ball RGBW 50cm 4x8W DMX Balle LED
9 Câbles et connecteurs
Préambule
Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie.
Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lumière qui ne fonctionne pas.
Connexions DMX
Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d'entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d'un couplage adapté.
1 Terre (blindage)
2 Signal inverse, (DMX-, point froid)
3 Signal (DMX+, point chaud)
10 Dépannage
REMARQUE!
Risque de perturbations durant la transmission des données
Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.
Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.
Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionnement. Vous trouverez sous ce point quelques propositions de dépannage simple :
| Symptôme Remède | |
| L'appareil ne fonctionne pas, pas de lumière | Vérifiez le branchement électrique et le fusible. |
| Malgré alimentation impeccable apparemment pas de fonction | Vérifiez si l'appareil est en mode DMX ou en mode « esclave ». Si c'est le cas, vérifiez l'appareil dans un autre mode de fonctionnement. |
| Aucune réaction sur le contrôleur DMX | 1. Vérifiez le réglage des adresses et la polarité DMX. |
| 2. Faites un essai avec un autre contrôleur DMX. | |
| 3. Vérifiez si le câble DMX se trouve à proximité ou à côté de câbles à haute tension, ce qui pourrait induire des perturbations ou créer des dommages à un circuit d'interfaçage DMX. |
Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.
11 Nettoyage
Lentilles optiques
Nettoyez les lentilles optiques accessibles de l'extérieur afin d'optimiser la puissance lumineuse. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur le système optique de l'appareil.
Effectuez le nettoyage avec un chiffon doux et notre nettoyant pour luminaires et lentilles (n° art. 280122).
■ Séchez toujours les pièces avec soin.
Grilles d'aération
Les grilles d'aération de l'appareil doivent être débarrassées des impuretés comme la poussière, etc. Éteignez l'appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l'appareil avec un chiffon légèrement humide qui ne peluche pas.
LED Ball RGBW 50cm 4x8W DMX Balle LED
12 Protection de l'environnement
Recyclage des emballages
Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.
Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.
Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.
Recyclage des batteries
Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les prescriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets.
Recyclage de votre ancien appareil
Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.
Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
Remarques
Remarques
LED Ball RGBW 50cm 4x8W DMX Balle LED
Remarques
