| Marque | Memphis Audio |
| Modèle | Mojo Mini (série MJM6 et MJM8) |
| Type | Caisson de basses |
| Puissance RMS | 700 W (MJM6) / 900 W (MJM8) |
| Puissance crête | 1400 W (MJM6) / 1800 W (MJM8) |
| Impédance (bobine simple) | 4 Ω ou 8 Ω selon modèle |
| Impédance (câblage parallèle) | 1 Ω (bobine 4 Ω) ou 2 Ω (bobine 8 Ω) |
| Diamètre de la bobine | 3,8 cm (MJM6) / 5,1 cm (MJM8) |
| Poids de l'aimant | 2,27 kg (MJM6) / 2,98 kg (MJM8) |
| Diamètre de l'aimant | 13,4 cm (MJM6) / 15,6 cm (MJM8) |
| Profondeur de montage | 12,7 cm (MJM6) / 14,6 cm (MJM8) |
| Diamètre de découpe | 15,1 cm (MJM6) / 18,6 cm (MJM8) |
| Diamètre extérieur du cadre | 17,9 cm (MJM6) / 22,0 cm (MJM8) |
| Sensibilité | 80,6 - 81,2 dB (selon modèle) |
| Xmax linéaire | 0,79 cm (MJM6) / 1,24 cm (MJM8) |
| Volume d'air de suspension (Vas) | 3,7 L (MJM6) / 6,8 L (MJM8) |
| Volume boîte scellé (simple) | 14,2 L (MJM6) / 16,9 L (MJM8) |
| Volume boîte scellé (double) | 28,3 L (MJM6) / 34,0 L (MJM8) |
| Volume boîte accordé (simple) | 24,1 L (MJM6) / 28,3 L (MJM8) |
| Volume boîte accordé (double) | 45,3 L (MJM6) / 56,6 L (MJM8) |
| Fréquence d'accord | 40 Hz (MJM6) / 39 Hz (MJM8) |
| Dimensions du port (simple) | 7,6 cm ∅ x 31,8 cm (MJM6) / 8,9 cm ∅ x 40,6 cm (MJM8) |
| Dimensions du port (double) | 10,2 cm ∅ x 27,9 cm (MJM6) / 10,2 cm ∅ x 22,9 cm (MJM8) |
| Connectique | Bornes à sautoir (jumper) et bornier à vis |
| Année de production | 2019 |
FOIRE AUX QUESTIONS - Mojo Mini Memphis Audio
Comment câbler le caisson Mojo Mini pour obtenir l'impédance souhaitée ?
Utilisez les bornes à sautoir (jumpers) fournies. Pour une impédance de 2 Ω, reliez les bornes avec un seul jumper. Pour 1 Ω, utilisez deux jumpers en parallèle. Mesurez la résistance DC pour vérifier : environ 1,9 Ω pour 2 Ω et 1 Ω pour 1 Ω.
Quel volume de boîte recommandez-vous pour un fonctionnement en scellé ?
Pour un seul caisson, utilisez 14,2 L (MJM6) ou 16,9 L (MJM8). Pour deux caissons, doublez le volume : 28,3 L ou 34,0 L respectivement.
Quelle est la puissance RMS maximale que peut supporter ce caisson ?
La puissance RMS est de 700 W pour les modèles MJM6 (MJM622/MJM644) et 900 W pour les modèles MJM8 (MJM822/MJM844). Ne dépassez pas ces valeurs pour éviter d'endommager le haut-parleur.
Comment régler la fréquence de coupure sur l'amplificateur ?
La fréquence de coupure dépend de l'enceinte. Pour une boîte scellée, réglez le filtre passe-bas entre 80 et 100 Hz. Pour une boîte accordée, utilisez la fréquence d'accord du caisson (40 Hz pour MJM6, 39 Hz pour MJM8) comme point de départ.
Puis-je utiliser ce caisson dans une boîte accordée (ventilée) ?
Oui, le manuel fournit des recommandations. Pour un seul MJM6, utilisez 24,1 L avec un port de 7,6 cm ∅ x 31,8 cm réglé à 40 Hz. Pour un seul MJM8, 28,3 L avec port 8,9 cm ∅ x 40,6 cm réglé à 39 Hz.
Que signifient les bornes à sautoir (jumpers) ?
Les jumpers permettent de configurer l'impédance du caisson. En reliant certaines bornes, vous modifiez le câblage interne de la bobine pour obtenir 1 Ω, 2 Ω, 4 Ω ou 8 Ω selon le modèle. Suivez le schéma dans la notice.
Quelle est la différence entre les modèles MJM6 et MJM8 ?
Les MJM6 (MJM622/MJM644) ont un haut-parleur de 6,5 pouces (cadre 17,9 cm) et les MJM8 (MJM822/MJM844) un 8 pouces (cadre 22,0 cm). Les MJM8 offrent plus de puissance (900 W RMS) et un Xmax plus grand (1,24 cm contre 0,79 cm). Les volumes de boîte recommandés diffèrent.
Comment mesurer la résistance DC pour vérifier l'impédance ?
Utilisez un multimètre en mode ohmmètre. Connectez les pointes aux bornes du caisson. Pour une impédance de 2 Ω, la lecture doit être d'environ 1,9 Ω. Pour 1 Ω, lisez 1 Ω. Cela confirme le câblage correct.
Ce caisson est-il adapté pour une utilisation en voiture ?
Oui, la série Mojo Mini est conçue pour l'audio automobile. Assurez-vous de respecter les volumes de boîte recommandés et de câbler correctement l'impédance pour correspondre à votre amplificateur. Le manuel inclut des paramètres Thiele-Small pour une installation optimale.
Où puis-je télécharger la notice complète ?
La notice complète est disponible gratuitement en PDF sur notice-facile.com. Recherchez 'Memphis Audio Mojo Mini' dans la barre de recherche ou utilisez le lien direct sur la page du produit.
Questions des utilisateurs sur Mojo Mini Memphis Audio
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice Mojo Mini - Memphis Audio et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Mojo Mini de la marque Memphis Audio.
MODE D'EMPLOI Mojo Mini Memphis Audio
MEMPHIS
AUDIO SINCE 1965
www.memphiscaraudio.com
MOJO MINI
2019 MOJO MINI
UNITSMJM622MJM644MJM822MJM844
| THIELE SMALL PARAMETERS | |||||
| Resonant Frequency (fs) Hz 48.7 51.3 44.2 38.4 | |||||
| Mechanical Q (Qms) 6.06 6.13 5.9 5.61 | |||||
| Electrical Q (Qes) 0.585 0.616 0.6 0.462 | |||||
| Total Q (Qts) 0.534 0.56 0.542 0.427 | |||||
| Sensitivity dB 80.63 80.8 80.86 81.22 | |||||
| Xmax Linear | in. | 0.31 | 0.31 | 0.49 | 0.49 |
| Displacement | cf. | 0.02 | 0.02 | 0.03 | 0.03 |
| Air volume of suspension (Vas) | cf. | 0.13 | 0.12 | 0.239 | 0.184 |
| Moving Mass (Mms) | g | 79.37 | 76.4 | 159.9 | 155.1 |
| Suspension Compliance (Cms) | mmN | 0.135 | 0.126 | 0.108 | 0.083 |
| Effective piston area (Sd) | SqCm | 138.93 | 138.93 | 211.24 | 211.24 |
| Motor Strength (BI) | TM | 6.5 | 8.12 | 11.16 | 9.14 |
| VOICE COIL AND MAGNET | |||||
| Impedance Series | ohms | 4 | 8 | 4 | 8 |
| Impedance parallel | ohms | 1 | 2 | 1 | 2 |
| Voice coil diameter | in. | 1.5 | 1.5 | 2 | 2 |
| RMS Power | Watts | 700 | 700 | 900 | 900 |
| Peak Power | Watts | 1400 | 1400 | 1800 | 1800 |
| Magnet weight | oz | 80 | 80 | 105 | 105 |
| Magnet diameter | in. | 5.28 | 5.28 | 6.14 | 6.14 |
| PHYSICAL DIMENSIONS | |||||
| Mounting depth | in. | 5.00 | 5.00 | 5.75 | 5.75 |
| Cutout Diameter | in. | 5.95 | 5.95 | 7.32 | 7.32 |
| Frame Outside Diameter | in. | 7.05 | 7.05 | 8.66 | 8.66 |
| ENCLOSURE RECOMMENDATIONS | |||||
| Single sub sealed | cf. | 0.5 | 0.5 | 0.6 | 0.6 |
| Dual subs Sealed | cf. | 1 | 1 | 1.2 | 1.2 |
| Single sub vented | cf. | 0.85 | 0.85 | 1 | 1 |
| Port dimensions | 3" diameter x 12.5" | 3" diameter x 12.5" | 3.5" diameter x 16" | 3.5" diameter x 16" | |
| Tuning frequency | hz | 40 | 40 | 39 | 39 |
| Dual sub vented | cf. | 1.6 | 1.6 | 2 | 2 |
| Port dimensions | 4" diameter x 11" | 4" diameter x 11" | 4" diameter x 9" | 4" diameter x 9" | |
| Tuning frequency | cf. | 40 | 40 | 38 | 38 |

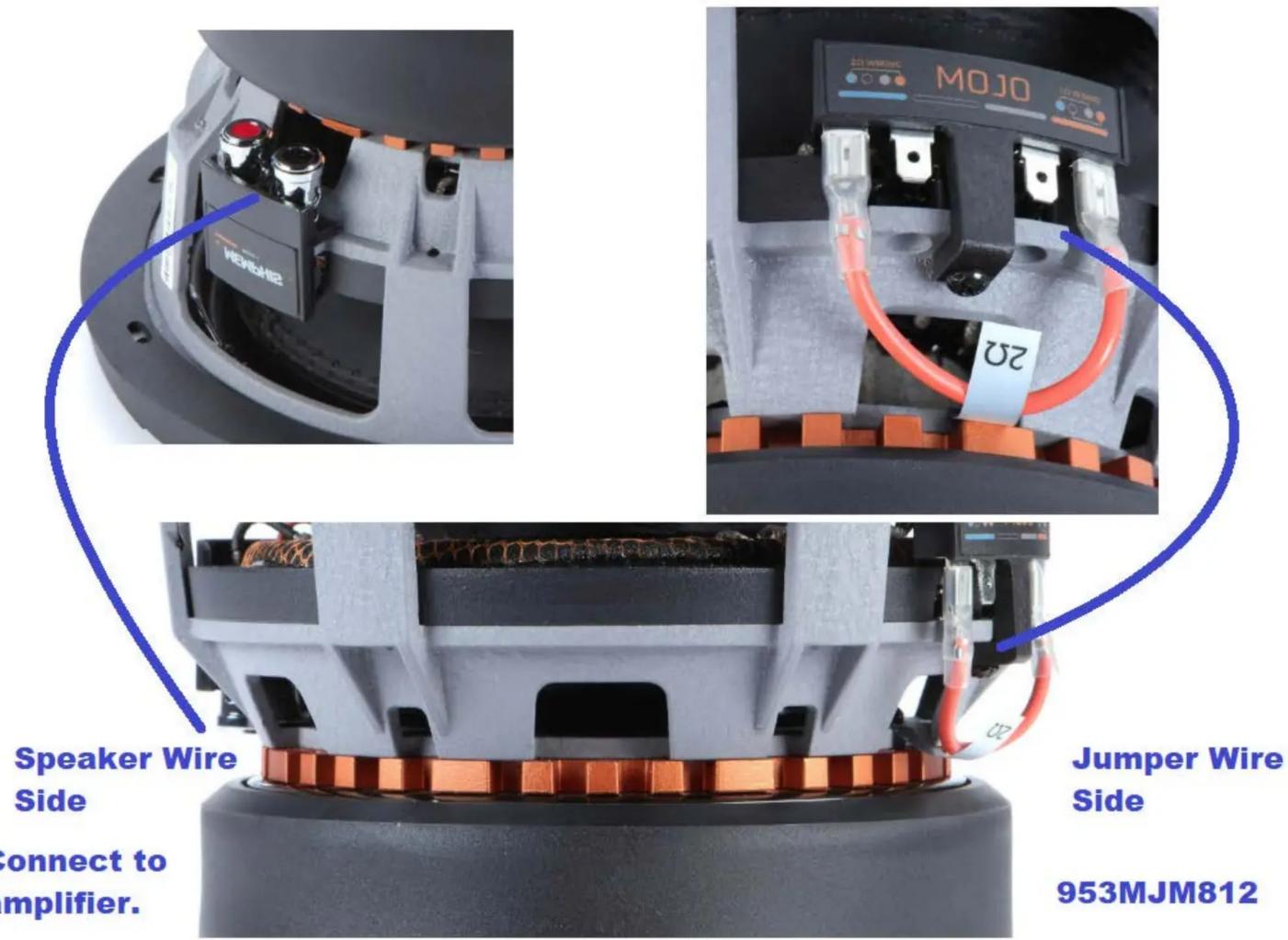

Connect to amplifier.
JUMPER TERMINALS


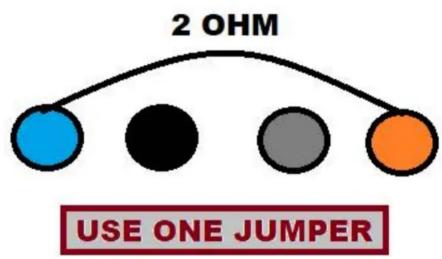

2 OHM USE ONE JUMPERSPEAKER WIRE TERMINALS


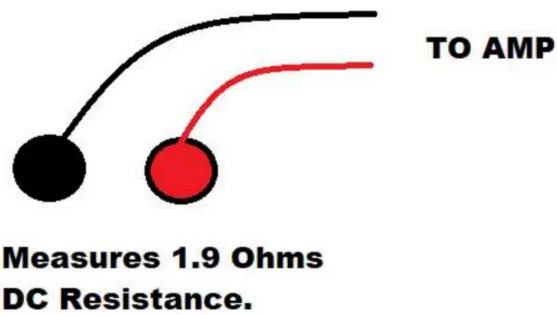

TO AMP Measures 1.9 Ohms DC Resistance.


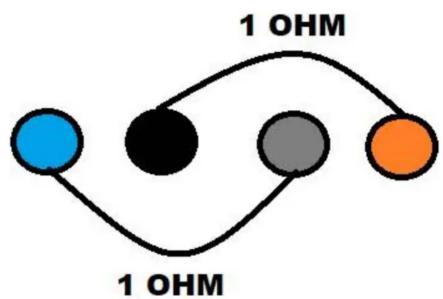

USE TWO JUMPERS
953MOJO151
953MOJO121
953MJM812
Woofer Wiring
